Как проверить электропроводку в квартире на короткое замыкание

Методики обнаружения короткого замыкания

Если автоматический выключатель сработал, то самого худшего удалось избежать. Затем возникает вопрос, как найти короткое замыкание в проводке квартиры. Не следует паниковать. Есть шанс, что обнаружить неисправность удастся самому без вызова специалиста. Поиск короткого замыкания в квартире делится на четыре простых шага:

1. Визуальный осмотр.
2. Метод исключения.
3. Обнаружение по звуку и запаху.
4. Применение специальных измерительных приборов.

Визуальный осмотр

Не факт, что точка КЗ находится в стене. Обычно неисправность лежит на поверхности. Ее возможно заметить невооруженным глазом и оперативно устранить.

Необходимо осмотреть удлинители. Особенно в местах, где кабель изгибается и подключена штепсельная вилка. Часто один провод отрывается от положенного места и болтается в воздухе. Ничем не закрепленный фазный контакт способен коснуться нулевого, и привести к замыканию. Далее — розетки. Провода могут так же отвалиться и попасть в неположенное место.

Визуальный осмотр электропроводки в частном доме

Метод исключения

Если простой осмотр не помог, придется перейти к методу исключения. Главное — понять, из-за чего происходит срабатывание автомата. Следует вспомнить, при каких обстоятельствах произошло короткое замыкание. Если конфуз случился в момент, когда включали утюг в розетку, то проблема в нем. Если нет, следует поочередно отключать бытовые приборы, пока срабатывание автоматического выключателя не прекратится.

Если абсолютно все приборы отключены от сети и везде выключен свет, то придется перейти к следующему этапу

Важно не забыть проверить устройства, которые всегда подключены к розетке (холодильники, телевизоры)

Дополнительная информация. Вы никогда не найдете короткое замыкание, которого нет. Старые автоматические выключатели подвержены ложным срабатываниям. То есть, в проводке нет КЗ, а автомат живет своей жизнью и отключает квартиру без ведомых на то причин. Перед поиском замыкания не помешает убедиться в адекватности работы устройств защиты, узнать наверняка, почему срабатывает автоматический выключатель.

Обнаружение по звуку и запаху

В момент короткого замыкания высвобождается много энергии. Она не уходит бесследно. Часто на проблемном участке греются провода, плавится изоляции, образуется дым и пахнет гарью. Если замыкание неустойчивое, то при подаче напряжения в точке КЗ будет происходить яркая вспышка с искрами и хлопок. Ее интенсивность такова, что не заметить это явление практически невозможно даже в скрытой проводке.

Этот и предыдущий способы требуют периодического повторного включения напряжения. Оно, в свою очередь, снова приведет к замыканию. Проводить такие эксперименты желательно минимальное количество раз и хотя бы с какими-то знаниями и опытом подобных работ. Если есть возможность, то разумнее вызвать профессионального электрика. Он, скорее всего, придет с мультиметром или мегомметром.

Применение специальных измерительных приборов

Метод требует электротехнического образования. Точка замыкания ищется с помощью измерительных приборов:

• мультиметра;
• мегомметра;
• индикаторной отвертки;

Проверка электропроводки с помощью мультиметра

Эти устройства позволяют прозвонить электрическую сеть квартиры и определить, на каком именно участке имеется точка с ненормально низким сопротивлением между фазным и нулевым (заземляющим) проводником. Наиболее эффективным для поиска КЗ является мегомметр. Но гораздо безопаснее применять мультиметр в режиме диодной прозвонки. Если на его выводы подключен участок проводки с коротким замыканием, то прибор пищит.

Это интересно: Напряжение в сети 100-140 Вольт: что делать?

Полезное КЗ

Ток, возникающий по причине подобного явления, может принести не только разрушение, но и пользу. Существует ряд оборудования, функционирующего в условиях повышенного значения тока. Классическим примером таких устройств является электродуговая сварка. Ее работа обусловлена соединением сварочного электрода и контура заземления.

При существенных перегрузках функционирование таких аппаратов кратковременно. Его обеспечивает сварочный трансформатор большой мощности. В месте, где происходит соприкосновение 2 электродов происходит выработка тока довольно значительной силы. Это приводит к выделению большого количества тепловой энергии, которой достаточно для плавления металла в области соприкосновения. Таким процессом обеспечена работа сварки. Шов получается аккуратным, долговечным и прочным.

Ремонт греющего кабеля своими руками

Вы нашли место обрыва или неисправности провода. Теперь необходимо аккуратно снять плитку над этим местом. Для ремонта кабеля своими руками нужно снять всего лишь несколько плиток, или же, если это возможно, выпилить часть плитки и после заново ее установить на это же место.

Для накладки муфты обычно требуется не более 10-25 см нагревательного провода.

Если проблема с греющим кабелем, проходящим за пределами помещений (например, отопительная система крыш, балконов, лестниц и т.д.), произошла в холодное время года, то ремонт кабеля своими руками лучше перенести на лето. При низкой температуре и высокой влажности воздуха достаточно трудно обеспечить сухие области для безопасного ремонта. Однако если вы решите обратиться к специалистам сервиса YouDo, то проблема отпадет сама собой – профессиональные мастера способны обеспечить ремонтные работы в любое время года.

Для того чтобы произвести правильный ремонт нагревательного кабеля своими руками, необходимо очистить его концы с уступом.

Все поврежденные кабели связываются с помощью обжимных муфт и усадочной трубки. Токоведущие жилы связываются только с токоведущими, а резистивные с резистивными. Экранирующий кабель соединяется отдельно.

Потом на место повреждения насаживается при помощи фена муфта, выполненная из клеевой термоусадки. Благодаря этому проводу обеспечивается полная непроницаемость соединения. Обычно специалисты рекомендуют сразу же восстановить напольное покрытие.

Отопление пола лучше запускать, выждав примерно неделю, чтобы плиточный клей успел подсохнуть.

Такова правильная последовательность выполнения ремонта нагревательного кабеля, выполняемого своими руками.

Квалифицированный ремонт нагревательной системы отопления, а именно нагревательного кабеля, послужит гарантом долгосрочной службы прибора, а также вашей безопасности.

Вся работа, связанная с напряжением электрической цепи, требует знаний и определенных навыков, а также жесткого соблюдения правил техники безопасности. Если самостоятельно сделать расчеты не удается, можно обратиться к специалистам сервиса YouDo, которые выполнят заказ профессионально, быстро и недорого.

Тепло – это необходимое условие комфортного существования человека. С приходом холодного времени года каждому из нас хочется создать максимальный уют в своем доме и избежать всех возможных проблем, возникающих при значительном понижении температуры воздуха. Греющий кабель позволяет справиться со многими задачами повседневной жизни в зимний период.

Поиск неисправности электропроводки

Итак, если описанные выше действия не принесут результата нужно приступать к поиску неисправности и непосредственному ремонту электропроводки.

Поиск неисправности заключается в делении всей электропроводки на отдельные участки. Чтобы знать, как электропроводка делится по участкам, желательно иметь под рукой схему электропроводки.

Небольшой пример ремонта электропроводки в частном доме

Исходные данные: Допустим, не работают розетки и освещение на кухне и в спальне.

Причина неисправности: Поврежден провод-2 (но мы про это пока не знаем).

Ремонт электропроводки разобьем на несколько этапов. Для начала нужно проверить питание в распределительной коробке №2 так как именно от нее запитывается кухня и спальня.

Открываем эту коробку и смотрим. Места соединения проводов должны быть целыми, не оборванным (отгоревшими в случае к.з) и в хорошем состоянии (без оплавления изоляции проводов). При необходимости поджимаем скрученные провода для лучшего контакта (если для соединения проводов использовалась скрутка).

Если в коробке видимых повреждений нет, после осмотра проверяем наличие напряжения в местах соединения (на скрутке) проводов 1 и 2 (коробка №2). Напряжение должно быть! Если его нет, значит проблема в плохом контакте.

Идем дальше, теперь нужно проверить приходит ли напряжение в распределительную коробку №3. Для этого открываем ее и также указателем проверяем наличие напряжения на токопроводящих жилах провода. Напряжения нет! Значит проблема в проводе (например, был поврежден электродрелью при установке картины).

Чтобы окончательно убедится, что провод поврежден нужно проверить его на целостность. Для этого отключаем автомат на вводе в дом, откручиваем провод-2 с обеих сторон (в распределительной коробке №2 и №3) и с помощью «прозвонки» проверяем жилы провода на целостность.

Решить проблему с поврежденным участком провода в данном случае можно тремя способами:

1. . Извлечь поврежденный провод и вместо него в стене проложить новый. Для этого нужно штробить участок стены с поврежденным проводом;
2. . Поверх поврежденного провода проложить открытым способом новый в кабель канале (открытая проводка).
3. . Если при монтаже электропроводки изначально прокладывался трехжильный провод, а заземление в доме отсутствует, то можно задействовать третью жилу как рабочую (это при условии что в нерабочем проводе повреждена одна из жил).

Если электричества нет во всем доме, то в первую очередь проверяется наличие напряжения на вводном автомате. Если автоматический выключатель исправен напряжение будет как на входе, так и на выходе автомата (разумеется, во включенном положении последнего), а далее действовать по выше изложенной схеме.

Инструмент для ремонта электропроводки

Основными инструментами для ремонта электропроводки являются:

• — указатель напряжения или мультиметр для проверки напряжения;
• — плоскогубцы с изолирующими рукоятками — для скручивания проводов в распределительной коробке;
• — отвертка на случай откручивания или поджатия клеммных зажимов защитных аппаратов (автоматы, УЗО и т.п.);
• — изолирующая ПХВ лента – для изоляции оголенных частей провода после скрутки.

Есть еще один незаменимый пробор, который должен быть у каждого электрика – «прозвонка». Это устройство, состоит обычной батарейки, лампочки, соединительных проводов и зажимов. Все эти элементы подключаются последовательно между собой. Сделать его не составляет особых трудностей.

С помощью «прозвонки» можно легко проверить провода на целостность. Особенно при скрытой электропроводке.

Что такое греющий кабель?

Система кабельного обогрева как жилых, так и нежилых помещений получает все большее распространение. Целью применения греющего кабеля является сохранение необходимого температурного режима. Кабель, который преобразует электрическую энергию в тепловую, называется греющим. Кабельная система обогрева помогает сделать жизнь более комфортной.

Греющий кабель – принцип работы и применение

Современный греющий кабель функционирует как любой электронагревательный прибор. Чем выше сопротивление материала прохождению электрического тока, тем больше тепловой энергии выделяется на нагревательном элементе. Устройство подсоединяется к электрической сети, имеющей напряжение 220 В, и при прохождении электричества через него выделяет тепло. Применение греющего кабеля может быть в таких областях:

• подогрев пола, стен и потолков;
• поддержание температурного режима для твердеющего бетона становится особенно актуальным в холодных погодных условиях;
• устранение обледенения кровли, водосточных труб и лестниц;
• обогревание зеркал для устранения конденсата;
• обогрев почвы широко применяется в теплицах;
• предотвращение промерзания водосточных и канализационных труб;
• поддержка нужной температуры жидкости и воды, и так далее.

Как найти обрыв в проводке

Когда проводка скрытая, то это и хорошо и плохо одновременно, поскольку с одной стороны не видно никаких проводов, эстетично и уютно, однако в случае поломки или обрыва, приходится проделать массу работы, чтобы устранить ее.

Обрывы почти не случаются в тех местах проводки, которые всегда закрыты толстым слоем штукатурки, за исключением тех случаев, когда это вызвано внешним вмешательством, например сверлением стены, с последующим попаданием сверла в кабель.

Аварию всегда следует искать в местах коммуникации – распределительных коробках, щитах и коммуникационной аппаратуре, либо возле них.

Наиболее распространенный случай, это когда происходит обгорание провода, вследствие перегрузки, и это может быть, как нейтраль, так и фаза, характерные признаки того, что обрыв произошел в нулевом проводе — в розетках и выключателях на всех полюсах индикатор показывает положительный потенциал.

Место обрыва следует искать до той коробки, после которой идентифицируется нормальный режим работы, если же это явление наблюдается везде, то проблема непосредственно на главном вводе.

Советы в статье «Как штробить стены под проводку.» здесь.

При обрыве фазы, наоборот, в проводах и коммутационной аппаратуре ни на одном из полюсов не будет фиксироваться положительный заряд, однако это же может свидетельствовать и обрыв сразу двух линий.

Для более точной идентификации, линии проверяют тестером на «прозвон», определяя таким образом конкретный провод.

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Профилактика КЗ

Профилактическое обслуживание безопаснее, надежнее и дешевле, чем ремонт электропроводки после короткого замыкания. Розетки необходимо периодически проверять. Если они начинают сверкать, их нужно отремонтировать или заменить.

Если производилась частичная замена проводки, необходимо проверить надежность мест подключения, целостность изоляционного слоя.

Источники света, осветительную сеть и силовые кабели следует проверять каждые несколько месяцев. Короткие замыкания могут развиваться со временем. Его можно определить, изменив цвет устройств или объединив их. В квартире обязательно должны быть автоматические выключатели. На мощных электроприборах устанавливаются отдельные защитные устройства, которые необходимо активировать в аварийной ситуации.

При самостоятельном монтаже электропроводки важно правильно рассчитать сечение кабеля. Если он не выдерживает мощности всех подключенных устройств, произойдет перегрузка, которая приведет к короткому замыканию

Кабели нельзя прокладывать близко друг к другу – это может повредить защитный слой. Также при подключении нужно правильно выбрать способ выхода на связь и заранее приобрести необходимое оборудование. Не подключайте кабели, скручивая их.

Если необходимо просверлить стену, следует проверить место самодельным металлоискателем или изучить схему подключения. Поэтому можно найти скрытую проводку кабеля, которую мастер может случайно повредить.

Источник – https://strojdvor.ru/elektrosnabzhenie/kak-proverit-elektroprovodku-v-kvartire-na-korotkoe-zamykanie/

Понятие «короткое замыкание»

Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, что не предусмотрено нормальным режимом работы цепи и приводит к критичному росту силы тока в месте соединения.

Таким образом, КЗ приводит к образованию разрушительных токов, превышающих допустимые величины. Что способствует выходу приборов из строя и повреждениям проводки. Для того, чтобы понять, что может спровоцировать этот процесс, нужно детально разобраться в процессах, происходящих при коротком замыкании.

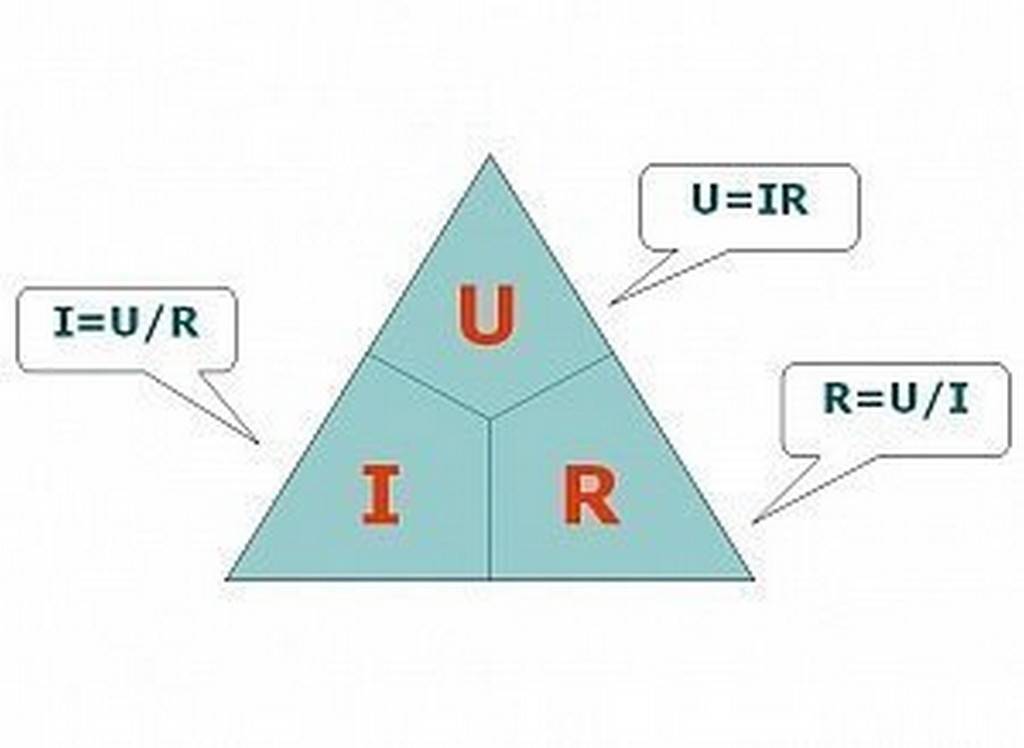

По закону Ома сила тока (I) обратно пропорциональна сопротивлению (R)

Пример применения закона Ома к лампе накаливания мощностью в 100 Вт, подключенную к электросети в 220В. Здесь можно с помощью закона Ома рассчитать величину тока для нормального режима работы и короткого замыкания. Сопротивление источника и электропроводки проигнорируем.

Электрическая схема нормального режима работы (a) и короткого замыкания (b)

Вот пример нормальной цепи, по которой ток течет от источника к лампе накаливания. На схеме ниже изображен этот процесс.

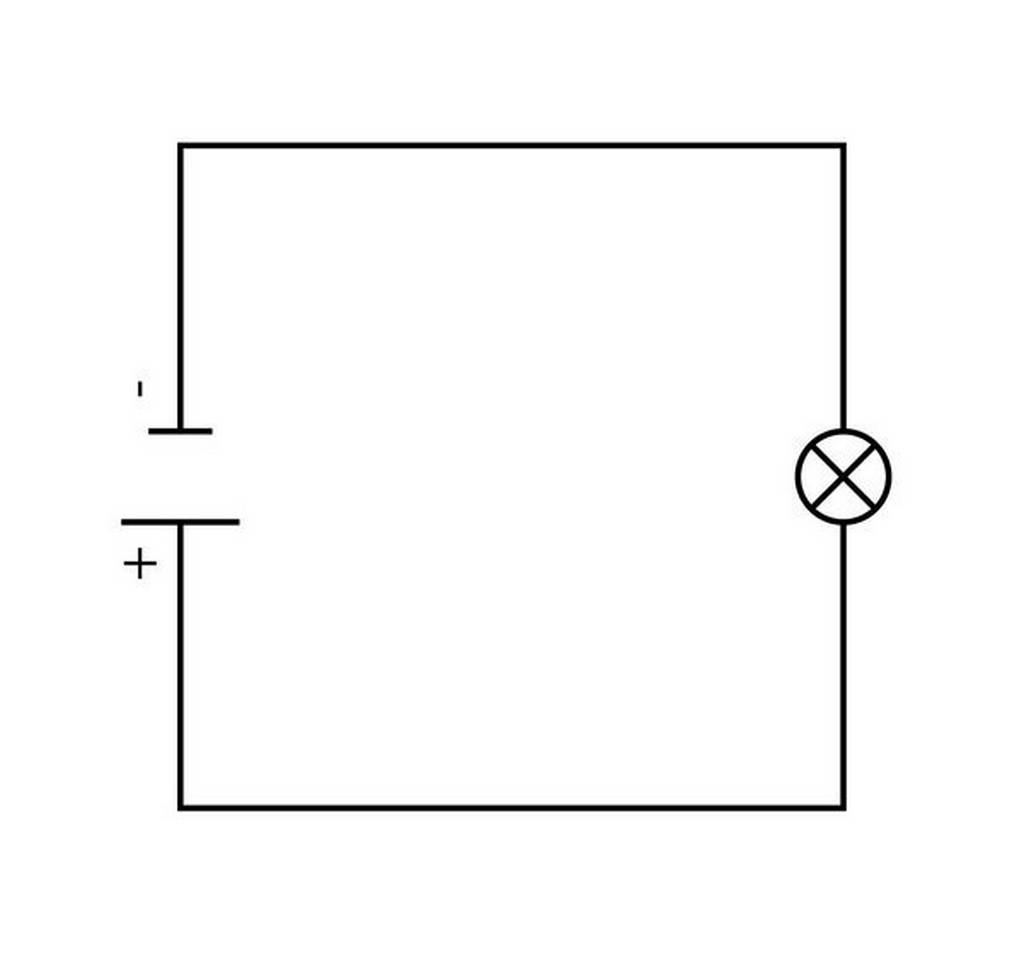

Пример нормальной цепи, ток течет от источника к лампе

А теперь, представим, что произошла поломка, из-за которой в цепь попал дополнительный проводник.

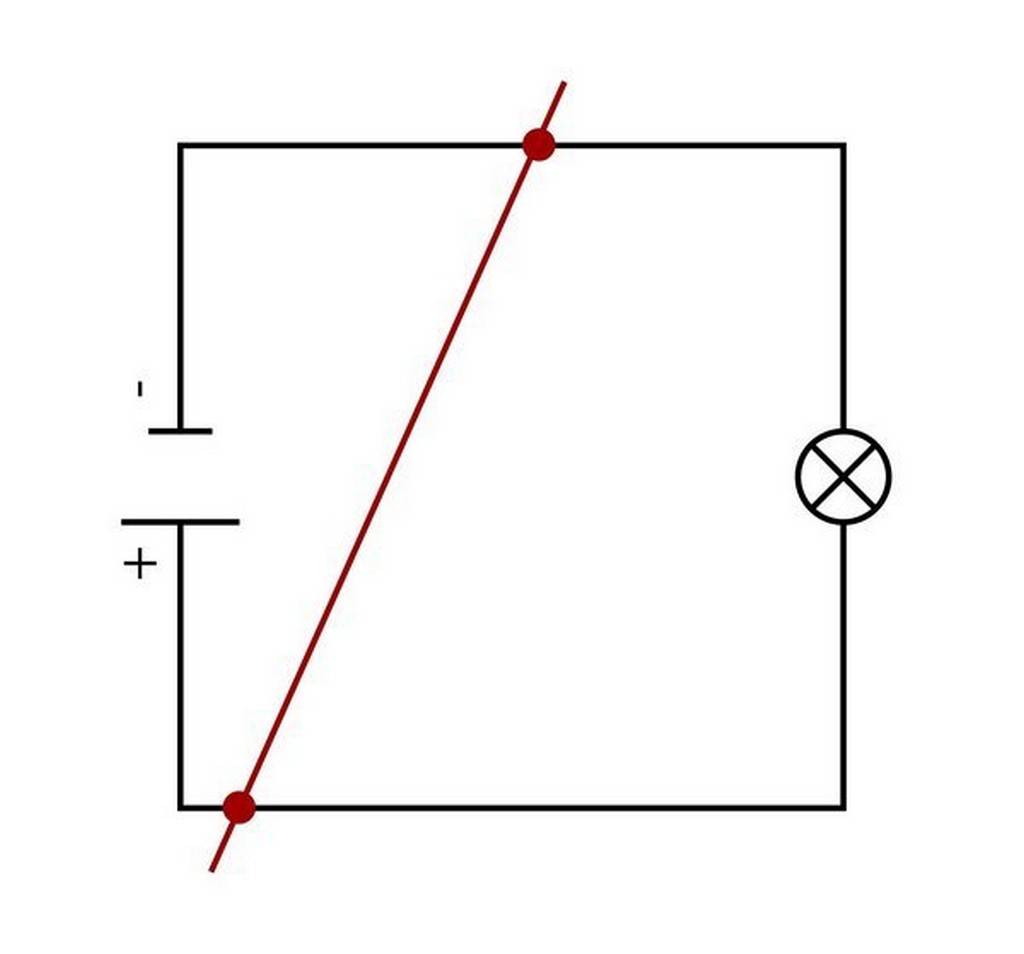

Дополнительный проводник замыкает цепь

Сопротивление проводников стремится к нулю. Вот почему большая часть электрического тока после замыкания сразу потечет через дополнительный проводник, как бы избегая лампы накаливания с высоким сопротивлением. Результатом будет некорректная работа прибора, потому, что он не получит достаточно тока. И это еще не самый опасный вариант.

Как известно, по закону Ома сила тока обратно пропорциональна сопротивлению. Когда давление в цепи падает в результате короткого замыкания — на несколько порядков возрастет сила тока. По закону Джоуля – Ленца при росте силы тока увеличивается выделение тепла.

При многократном росте силы тока проводники мгновенно нагреваются. А теперь представим, что в сети нет предохранителей либо они не сработали достаточно быстро. В результате проводники плавятся, а изоляция начинает гореть. Зачастую, так возникают пожары в результате короткого замыкания.

Виды коротких замыканий

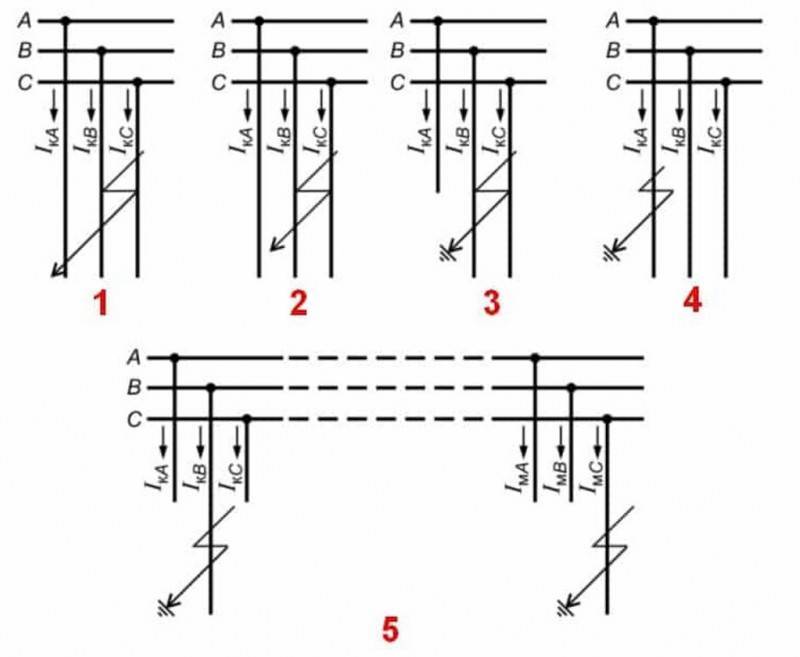

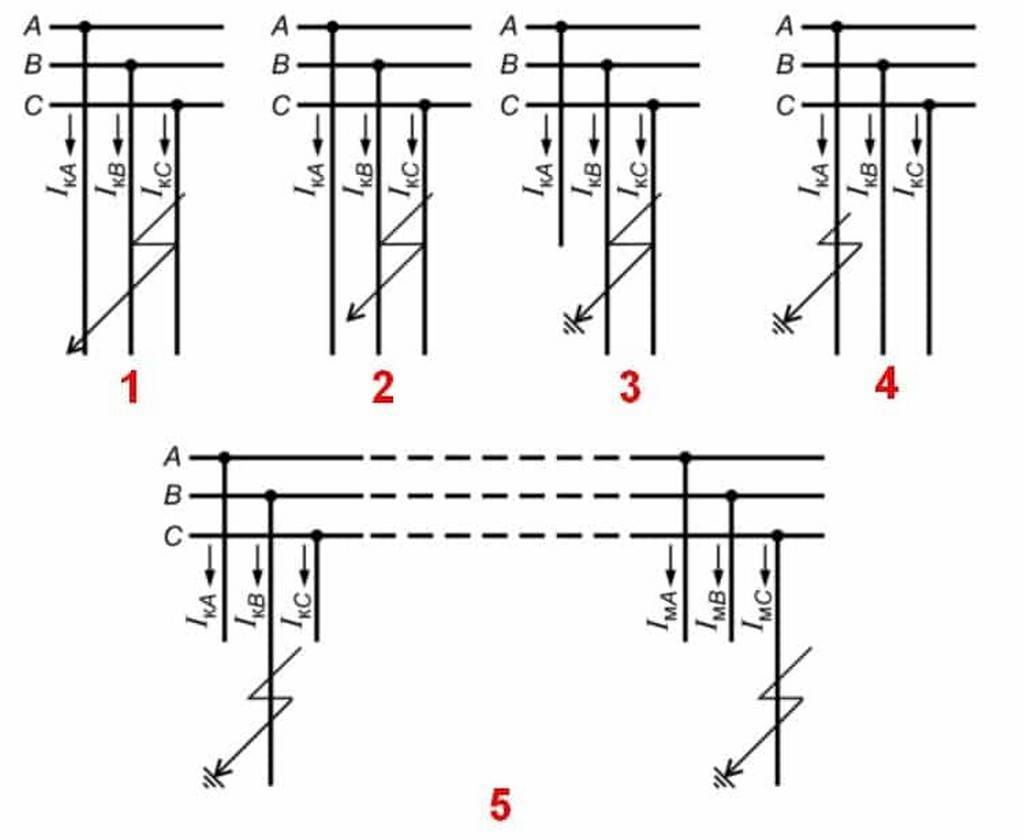

Схемы кз

Короткие замыкания в быту:

• однофазные – происходит, когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего. Обозначен, как однофазное с землей К(1)
• двухфазные – ( К2)происходит, когда одна фаза замыкается на другую, относится к несимметричным процессам. Есть еще 2-х фазное с землей К (1,1)в системах с заземленной нейтралью;
• трехфазные – происходит, когда замыкаются сразу три фазы. Самый опасный вид КЗ. Это единственный вид короткого замыкания, при котором не происходит перекос фаз, процесс протекает симметрично;

Вот типичная картина последствий короткого замыкания: оплавленная или сгоревшая изоляция, запах гари, следы оплавления или горения внутри электрического прибора.

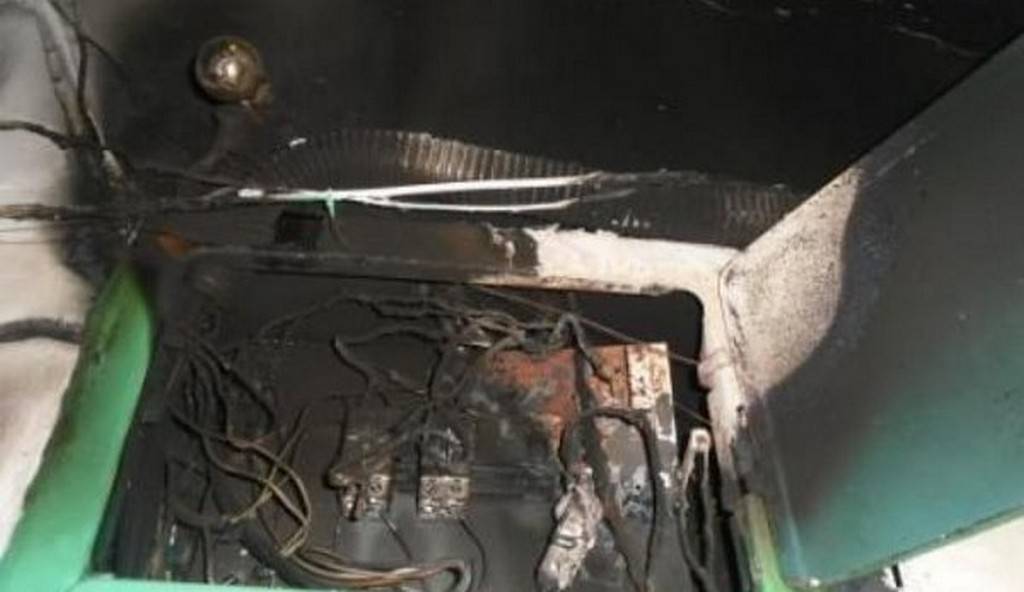

Последствия короткого замыкания в электрощите многоэтажного дома

В реальных условиях короткое замыкание происходит в таких ситуациях:

• Повреждение изоляции проводников. Это может произойти из-за изношенности изоляции, а так же механического воздействия на неё. Жилы кабеля замыкаются напрямую или через корпус оборудования.
• Некорректное подключение электроприборов к сети. Данный случай характеризуется допущением ошибки мастера или владельца квартиры из-за чего и происходит короткое замыкание.
• Попадание в электрический прибор воды. Конечно же нельзя допускать попадание воды на электроприборы, ведь она является хорошим проводником электричества и замыкает контакты.

В обустройстве быта короткое замыкание происходит во время ремонта стен, если случайно повредить проводку. Также аварии случаются в квартирах и домах со старой проводкой. В результате чрезмерного нагревания она повреждается в следствие воздействия воды или грызунов.

Как предупредить короткое замыкание

Самый простой способ – это соблюдать рекомендации, прописанные в ПУЭ – практически всем записям в этой книге предшествует какая-либо авария либо как минимум нештатная ситуация. Ну а так как заучивать правила скорее всего никто не будет, то хотя бы надо руководствоваться здравым смыслом, который диктует следующее:

Если проводка старая, то настоятельно рекомендуется ее замена

Если по каким-либо причинам это невозможно, то, как минимум, надо осмотреть контакты розеток и оценить, требуется ли им дополнительная изоляция.
Если квартиру затопили соседи сверху, то, даже если ничего не замкнуло, это повод пересмотреть скрутки проводов в распределительных коробах – под воздействием влаги липкая сторона изоленты теряет свои свойства.
Нужна осторожность при вбивании гвоздей в стены – неудачно забитый гвоздь приносит с собой большое количество «головной боли» по замене перебитого провода.. Также можно просто сделать фото проводов до того, как они будут спрятаны в стену

Также можно просто сделать фото проводов до того, как они будут спрятаны в стену.

• В частном секторе обязательно надо применять дополнительные меры по защите проводки от крыс и мышей – есть достаточно большое количество найденных домашними электриками способов борьбы с грызунами – это могут быть металлические гофры, промазывание кабелей мастикой и прочие методы.
• Если в розетку приходилось включать мощный прибор, то потом стоит перепроверить, не подгорели ли контакты и состояние изоляции.

Пример поиска короткого замыкания специальным прибором — на видео:

Виды короткого замыкания

Электричество используется повсеместно и бытовой и промышленной сфере. Чтобы свести риск появления короткого замыкания к минимуму, разработан ряд мероприятий и устройств по обеспечению защиты от КЗ. Однако, чтобы точно понимать в каком случае и какой прибор использовать, нужно знать виды замыкания. Основными из них являются:

• в цепях постоянного тока;
• в цепях переменного тока (между: фазой и землей, двумя разными фазами, тремя фазами, двумя разными фазами и землей, тремя фазами и землей).

Доля однофазных КЗ составляет 65% повреждений, 2 фазы с землей — 20%, двухфазных — 10%, трехфазных — 5%. Часто случаются сложные виды повреждений, сопровождающиеся многократной несимметрией. Это означает тип замыкания различных фаз, происходящего в нескольких точках единовременно.

Поиск обрыва проводки в автомобиле

Для того чтобы проверить авто на утечку тока мультиметром – вам понадобится произвести всё те же действия. Замер сопротивления является показателем наличия контакта или его отсутствия. При отсутствии контакта сопротивление стремится к бесконечности (или цифре «1» на приборе). При наличии контакта, сопротивление должно в идеале стремиться к нулю (сем меньше – тем лучше). Так вот, чтобы проверить обрыв проводки, нужно подключить мультиметр к двум контактам, подозреваемым в обрыве и замерить сопротивление, повторимся — единица на экране мультиметра будет обозначать обрыв.

Во избежание повторения обрыва – не скручивайте провода руками. Используйте только паяльник и специальную термоусадку. Если обрыв в клемме, то перед ремонтом обязательно зачистите её.

Меры защиты

Возгорание проводки в квартире куда проще предупредить, чем пытаться восстанавливать от последствий пожара. Поэтому для предотвращения возгорания проводки следует соблюдать определенные меры безопасности:

• На этапе монтажа или замены электропроводки необходимо предусматривать запас по сечению кабеля. Это позволит увеличить мощность в случае подключения какого-либо нового прибора без угрозы возгорания.
• Обеспечить изоляцию проводов от горючих материалов прокладкой из негорючих. К примеру, на деревянных стенах актуально использовать специальную гофрированную трубу, текстолитовую полосу, асбестовые пластины и другие негорючие материалы. Использовать металлическую полосу можно только при условии ее заземления через УЗО, так как в случае возгорания проводки на металл перейдет потенциал.
• При замене проводки стоит применять медный кабель, специально предназначенный для бытовых помещений. Несмотря на его дороговизну, относительно алюминиевой проводки, он обладает куда большей надежностью. А современные изоляционные материалы не поддерживают горения из-за чего возгорание такой проводки невозможно.
• Не допускать соединения проводов внутри стен. Подобные узлы невозможно обнаружить, пока не произойдет возгорание. Поэтому все проводники от коробки до потребителя, выключателя или розетки должны быть цельными. А в местах подключения их необходимо соединять заводскими зажимами, не допуская скруток.
• Если в доме присутствует соединение алюминиевого и медного проводника, такая точка должна фиксироваться при помощи латунной гильзы или специального клемного зажима. Даже использование латунной прокладки и утяжки болтом не дает стопроцентной гарантии, так как прокладка со временем разрушается и окисляется от протекания электрического тока. Рисунок 2: Соединение проводов
• Не использовать щитки, шкафы и коробки из горючих материалов. Так как в случае возгорания в том же электрическом щитке, сам корпус будет поддерживать горение. Что приведет к распространению огня на соседние элементы постройки. В случае применения металлических распределительных щитков, возгорание не выйдет за его пределы.
• Использовать защиту от короткого замыкания как между жилами кабеля, так и на землю. Необходимо подобрать УЗО таким образом, чтобы он позволял обесточить сеть в случае возникновения неисправности проводки или устройств, при подключении слишком большой для проводки нагрузки и других нештатных ситуациях. Рисунок 3: Подключение автоматов
• Откажитесь от использования неисправных приборов – в случае обнаружения повреждения изоляции, нехарактерного шума и прочих признаков, отнесите его в ремонт. Эксплуатация таких устройств грозит не только их поломкой, но и может привести к возгоранию проводки.
• При ремонте оборудования или каких-либо элементов электрической сети, обесточьте помещение. Так как причиной возгорания нередко становится искусственное замыкание, допущенное неосторожным ремонтником в процессе работы.
• Уходя из дома, обязательно обесточьте каждый прибор, работа которого необязательна в ваше отсутствие. Так как причиной замыкания и дальнейшего возгорания проводки может стать и ненагруженное устройство. А при длительном отлучении из квартиры, лучше отключить вводной автомат.

Следует отметить, что наилучшим способом предупреждения о возгорании является пожарная сигнализация. Особенно для деревянных домов или помещений с горючей отделкой. Так как она оповестит о горящей проводке еще до критического распространения пламени. Несмотря на дополнительные затраты, такое решение обеспечит пожарную безопасность вашему дому.

Заключение

Причины пожаров электрического характера связаны с несправным состоянием электропроводки, электрооборудования, его неправильной эксплуатацией.

Чтобы не допустить возгорания, следует проводить ремонт электропроводки, розеток, выключателей, использовать только исправные приборы.

Размещать оборудование запрещено рядом с легковоспламеняющимися предметами, поверхностями, веществами. В помещениях должны иметься первичные средства пожаротушения.

Как проверить авто аккумулятор мультиметром

Если у вас появилось подозрение в плохой работе аккумуляторной батареи, то здесь вам в помощь, опять же, мультиметр. Итак, вооружитесь мультиметром, настроенным на замер напряжения (20В):

Отключите одну клемму и подсоедините красный контакт к «плюсу», а чёрный – к «минусу». Нормальное напряжение должно быть в пределах 12,4 – 12,8 Вольт

Важно производить замер минимум через час после остановки двигателя.
Замерьте напряжение под нагрузкой, равной числу, в два раза большему ёмкости. Например, если ёмкость 75 Ам/час, то нагрузка должна составлять 150 Ам

Если напряжение проседает ниже 9 Вольт, значит с АКБ вашего автомобиля что-то не так (недозаряд, либо выход из строя). После отключения нагрузки напряжение должно восстановиться за 5-10 секунд.

Как устранить искрение в розетке

Разобравшись с причинами, перейдем к способам устранения каждой из них. Начнем в том же порядке:

1. Несоответствие вилок и розеток решается элементарно. Необходимо привести их к единому типу. Рекомендуем выбрать современные стандарты, иначе на каждом новоприобретенном электрическом приборе потребуется менять штепсельные вилки. То есть, производим замену советских розеток на евростандарт. Помимо этого, если в доме есть винтажное электрооборудование, производим на нем замену старых вилок.
2. Для устранения перегрузки розетки можно пойти несколькими путями:

• Заменить электроустановочное устройство на более мощное. Например, если розетки рассчитаны на 10,0 А, то замените их изделиями на 16,0 А.
• Если одной розетки недостаточно, то установите блок розеток. Это будет значительно надежней использования тройника. Если по каким-то причинам с установкой блока розеток возникают сложности, используйте двойную розетку, устанавливаемую на одно посадочное место. Двойная розетка
• Изношенный штепсельный разъем можно попытаться отремонтировать, если случай не сильно запущенный. Для этого необходимо снять розетку (предварительно обесточив линию, от которой она запитана), произвести ее чистку, после чего подогнуть контактные пластины, используя утконосы (тонкие плоскогубцы). Если розетка не поддается ремонту, производим ее замену.

Выводы

Поиск обрыва проводки – довольно непростое и серьезное дело, требующее определенных навыков и знаний.

Чтобы быстро отыскать место повреждения электропровода, необходимо знать схему размещения электрокоммуникаций. Определить участок, где могла случиться авария, можно при помощи логики. Найти точное место обрыва, возможно используя самодельные или профессиональные устройства. Узнать какой перегорел провод: фазный или нулевой, – следует при помощи рекомендаций, данных в статье.

Используя полученные сведения, можно легко не только отыскать испорченный провод и восстановить его, но и не допустить аналогичной поломки в будущем.
