Причины моргания светодиодных прожекторов во включенном состоянии

Признаки мигания

При покупке самого дешевого прожектора быть уверенным в его бесперебойной работе нельзя. У таких изделий обычно обнаруживается плохая пайка деталей, все элементы имеют низкое качество, параметры тока недостаточно отрегулированы.

Прожектор мигает из-за датчика движения

Почему мигает светотехническое оборудование, в котором есть датчик движения? В первую очередь, стоит проверить работу самого датчика, часто причина скрывается в нем. Если световой поток мерцает при подаче, основные предпосылки таковы:

  1. Нарушение настроек датчика. Мигание нередко наблюдается из-за неправильно выставленного таймера, который способствует поддержанию системы в рабочем состоянии в указанный период. Следует перенастроить таймер, после протестировать прибор.
  2. Неисправность контактов, «плавающий» контакт. Такое наблюдается при нормальном срабатывании датчика, но отсутствии прохождения сигнала в сам прожектор. Следует проверить правильность всех соединений в системе, подтянуть провода, контакты, оценить надежность клемм, винтов.
  3. Низкое напряжение. Когда датчик постоянно находится под недостаточным напряжением, оно проходит к прожектору, но не может включать прибор в полной мере. Это вызывает не полноценное включение, а мерцание.

  1. Поломка датчика или изначальная неисправность. Если изделие еще на гарантии, придется вернуть его в магазин. В противном случае следует отнести в мастерскую датчик движения, самостоятельно его не отремонтировать.

Причина моргания – погодные условия

Если на улице мороз, светодиодный прожектор может загораться в аномальном режиме – моргать. Такое зачастую случается даже у изделий высокого качества, популярных производителей. Причина заключается в «обморожении» любой составляющей запуска лампы, то есть – в обледенении элементов. Некоторые модели начинают моргать уже при -10 градусах, хотя в технических параметрах указана возможность работы при -50…+50 градусах.

Обычно такой температурный режим отмечен для иных элементов, но не для самого светодиода. Пусковой механизм в светодиодном прожекторе с низкими температурами не справляется, контроллер или конденсатор перемерзают. Решить вопрос можно так: периодически заносить прожектор в дом днем, а затем выставлять ночью на положенное место.

Прожектор мигает во включенном состоянии

Когда при включении устройство начинает моргать, причина чаще всего – в порче пускового LED-конденсатора. После его замены система начинает работать исправно. Также мерцание бывает связано с плохим контактом, разрывом проводов. В такой ситуации проверяют кабели, устраняют неисправность.

Прожектор мигает в выключенном состоянии

Такое происходит, когда для включения-выключения используется механизм с подсветкой. По причине наличия подсветки небольшое количество тока проходит к светодиодному прожектору. Это вызывает эффект мерцания. Если хочется убрать такое явление, придется подключить подсветку напрямую или поставить на пути тока лампу накаливания. Последняя станет тянуть электричество на себя.

Режим свечения прожектора

Дорогие модели прожекторов имеют различные дополнительные функции. Одной из популярных является режим свечения, и мигание может стать результатом его случайной активации. Следует полностью выключить прибор, после включить, оценив, исчезло такое явление или нет.

Подсветка в выключателе

Для проектирования освещения в коттедже, частном доме нередко покупаются выключатели с подсветкой, которые предназначены для обеспечения работы прожектора. Именно выключатель провоцирует эффект моргания прожектора. Основная причина такова: светодиод не полностью разрывает цепь, а изолированные провода выполняют роль и проводника, и конденсатора, и выпрямителя переменного тока. Таким образом, маломощный светодиод не способен обеспечить эффективную работу цепи. На запуск лампы ее хватает, но для долгой работы этого недостаточно.

Выправить ситуацию легко. Нужно отсоединить светодиод выключателя от питания. Также можно заменить выключатель с подсветкой на обычный, который в отключенном положении будет полностью разрывать электрическую цепь. Еще один вариант – в цепь ввести конденсатор на 0,1-0,5 мкФ или резистор на 50 кОм с мощностью 2 Вт. Их располагают в подрозетнике выключателя.

Замена деталей

Мерцание может вызвать так же неисправность блока питания, драйвера, конденсатора. Если отремонтировать их нельзя, нужно заменить. Запчасти доступны в офлайн и онлайн магазинах.

Блок питания

Блок питания – источник напряжения, состоящий из мостового выпрямителя и резистора, ограничивающего ток. Основное предназначение – преобразование тока с 220 В в 12 В. Маломощные LED-прожекторы с такими блоками питания выпускают китайские производители. При выходе из строя такого блока нужно заменить его элементы.

Драйвер

Драйвер – источник тока, разновидность блока питания. Это обязательный элемент мощных LED-прожекторов с модулями или диодами без ограничителей тока. Если осветительный прибор перестал гореть, можно заменить не только драйвер, но и отдельные запчасти, входящие в его конструкцию.

Матрица

Менять матрицу необходимо немедленно, если не работает целая линейка светодиодов.

Драйвер не может определить, сколько ламп горит, поэтому на оставшиеся линейки подается та же мощность. Светодиоды из-за повышенной нагрузки перегреваются и быстро перестают функционировать.

Конденсатор для ограничения тока

Конденсаторы используются для уменьшения пульсации напряжения на выходе из преобразователя. Их добавляют при доработке дешевых прожекторов. Рассчитывается емкость, один конденсатор устанавливается после выпрямителя, второй – на входе после диодного моста.

Печатная плата преобразователя напряжения

Печатной платой называется пластина с печатными проводниками, на которые припаиваются элементы преобразователя. В LED-прожекторе она жесткая, так как изготовлена из алюминия и диэлектрика. Двойная конструкция обеспечивает отвод излишков тепла на радиатор.

Видео — как ремонтировать прожектора на SMD светодиодах

Если у Вас диоды — матрицы, то заменить их не составит большого труда. А если Ваш прожектор создан на основе SMD диодов? Это задача будет посложнее. Для того, чтобы отремонтировать такой источник света ( заменить светодиод ) нужно выполнить следующие шаги:

1. Поиск сгоревшего диода 2. Выпаивание 3. Припаивание нового

На первый взгляд все легко и просто. Но это только на первый взгляд. На самом деле SMD чипы поменять на плате не так просто, из-за того, что они сами по себе очень мелкие, да и технологический процесс пайки таких чипов — не из легких. Более наглядно о том, как ремонтировать SMD прожекторы, замена чипов SMD можно в этом видео.

Схема светодиодной матрицы

Поскольку светодиоды соединены последовательно, достаточно одному разорвать цепь, чтобы все перестали светиться.

схема последовательного соединения светодиодов
схема последовательного соединения светодиодов

Обрыв происходит при перегорании соединительного провода, вследствие значительного превышения номинального тока.

Но бывает и другая причина. Из-за заводского брака или перегрева, происходит разрушение структуры кристалла и возникает пробой.

Самая неприятная ситуация, когда контакт между кристаллом и соединительным проводом полностью не перегорает, а нарушается (временно пропадает). Прожектор в этом случае 1-2 дня светит нормально, а потом вдруг начинает моргать словно стробоскоп.

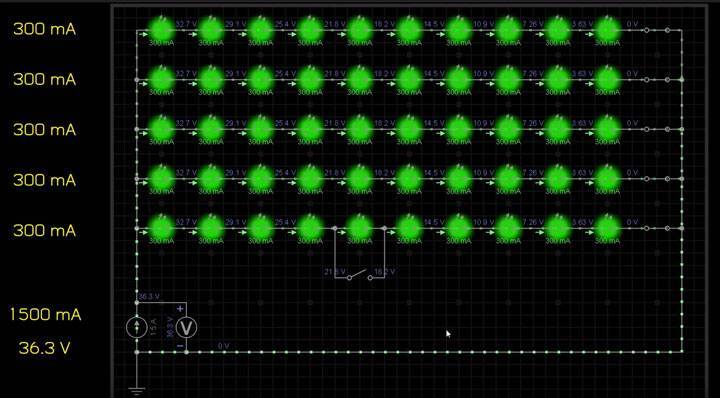

Что же будет с прожектором, если произойдет пробой всего одного светодиода? Вот схема 50 ваттной матрицы, подключенного к источнику тока в 1,5А

В нормальном режиме весь ток равномерно распределяется между всеми линейками. Через каждый светодиод течет номинальный ток в 300мА.

При пробое, фактически происходит замыкание всего одного светодиода.

Из-за пониженного сопротивления, большая часть тока устремляется в линейку с пробитым элементом.

Это моментально приводит к перегоранию соединительных проводов. После чего, вся линейка отключается.

Теперь через оставшиеся светодиоды начинает протекать ток выше номинального – 375мА. Это безусловно вызовет перегрев и очередной пробой.

А значит, еще одна линейка отключится.

А за ней еще одна.

И еще одна. Пока не сгорят все.

Но в отличие от данной симуляции, в реальности, последняя линейка не сгорает.

Это происходит из-за того, что в источнике питания есть защита от превышения напряжения.

Драйвер повышает напряжение, чтобы выдать расчетный ток в 1,5А. Но из-за не нормального сопротивления светодиода, напряжение поднимается выше допустимого.

Срабатывает защита и драйвер отключается. Вскоре напряжение падает и он опять включается. Отсюда и получаются ритмичные моргания.

Справедливости ради надо сказать, что данные матрицы относятся к первому поколению. Сегодня уже есть доработанные модели с модернизированными драйверами.

На них при сгорании одной линейки ток в остальных не меняется. Правда и цена у них в разы дороже.

Причина пробоя светодиодов

Но что же приводит к сгоранию самого первого светодиода? Заводской брак или другие причины?

Почему производители вообще не делают один большой кристалл, а применяют множество маленьких. Ведь выход из строя одного, рано или поздно приводит к неисправности всей матрицы.

Представьте, что каждый сотый эмиттер будет бракованным. Получим очень большой процент пригодных из общего количества. На первый взгляд неплохо.

Но если в одном светодиоде используется 50 эмиттеров, то вероятность того, что среди них не попадется ни одного бракованного всего 60%.

А это означает, что 2 из 5 готовых устройств будут с дефектом. Не лучше ли сделать один большой кристалл?

Но тут не все так просто.

Увеличение размеров кристалла в 2 раза приведет к увеличению его объема в 8 раз!

При этом площадь поверхности через которую происходит охлаждение, увеличится только в 4 раза.

1 of 2

Все это вызовет термодинамические нагрузки и приведет к неминуемому перегреву.

Именно перегрев является главным врагом не только светодиодов, но и других полупроводников.

От перегрева возникает деградация кристалла. И именно от него чаще всего выходят из строя светодиодные прожектора и начинается мигание.

Чтобы он отработал заявленный срок службы, температура кристалла светодиода не должна превышать 85 градусов. Будет меньше 50С, считайте что купили «вечный» светильник.

Электрическая схема светодиодного прожектора

На фотографии приведена типовая электрическая схема драйвера светодиодного прожектора. Принцип работы схемы любого драйвера прожектора одинаковый.

Напряжение из бытовой сети подается на вход драйвера через предохранитель F1, фильтруется с помощью LС элементов и выпрямляется диодным мостом. Далее сглаживается электролитическим конденсатором С13. На выводах конденсатора создается напряжение постоянного тока величиной около 280 В.

С конденсатора C13 напряжение подается через токоограничивающие резисторы на стабилитрон D12 и вывод 6 микросхемы. Стабилитрон обеспечивает питание микросхемы напряжением 9 В, которое является опорным для работы драйвера в целом. С конденсатора C13 напряжение поступает также через обмотку трансформатора Т1.1 на вывод полевого транзистора Q1 работающего в ключевом режиме.

Работает драйвер следующим образом. С вывода 5 микросхемы на затвор транзистора Q1 поступают высокочастотные импульсы, благодаря которым сопротивление между его стоком и истоком становиться близким к нулю. В этот момент через первичную обмотку трансформатора проходит ток, благодаря которому на вторичной обмотке появляется напряжение. Оно выпрямляется быстродействующим диодом SF28 и сглаживается электролитическим конденсатором SC1. Величина тока, протекающего через LED матрицу, определяется величиной сопротивления резисторов, установленных с 3 вывода микросхемы на общий провод.

Наиболее часто выходят из строя – электролитические конденсаторы (их легко определить по внешнему виду — вспучены), диоды мостового выпрямителя, полевой транзистор, высокочастотный диод и стабилитрон (в случае его обрыва выходит из строя микросхема).

Причина перегорания светодиодной матрицы в прожекторе

Обычно светодиодные матрицы выходят из строя из-за перегрева. Решил разобраться, почему в данном прожекторе, несмотря на толстостенный дюралюминиевый корпус, являющийся одновременно и радиатором перегорела светодиодная матрица.

Первое, что бросилось в глаза, это крепление матрицы с помощью двух винтов, а не четырех, что предусмотрено ее конструкцией. Головки винтов были конической формы, что могло привести при сильном закручивании винтов к деформации подложки матрицы.

После отпайки токоподводящих проводников и откручивания винтов матрица легко отделилась от корпуса прожектора. На снимке внешний вид. Выборки в углах подложки вместо отверстий снижают вероятность равномерного прижима ее к радиатору.

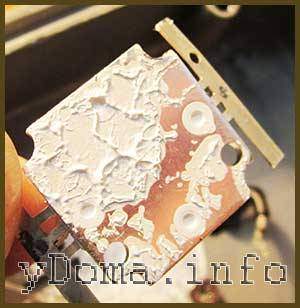

Причина выгорания светодиодной матрицы стала очевидной после осмотра ее обратной стороны. Участок подложки, противоположный прогоревшему участку со светодиодами не был покрыт теплопроводящей пастой, хотя паста на корпусе прожектора была нанесена равномерно.

Обычно участок радиатора, к которому прижимается тепловыделяющий элемент, шлифуется. В прожекторе это правило нарушено вдвойне, так как площадь корпуса, к которой прижимается светодиодная матрица, не шлифована, и еще окрашена краской типа шагрень, что существенно снижает отвод тепла с матрицы.

Исходя из вышесказанного, можно сделать заключение, что светодиодная матрица вышла из строя из-за перегрева по причине плохого ее прижима к корпусу прожектора при сборке.

Перед установкой матрицы в корпус прожектора, место ее контакта было обработано наждачной бумагой до блеска алюминия и .

Вероятные причины поломки и способы их устранения

Токоограничивающий конденсатор

Итак, прежде всего, необходимо определить причину неисправности вашего устройства. Если прожектор включается, но во включенном состоянии не горит равномерно, а мерцает и мигает – вероятно вышел из строя токоограничивающий конденсатор С1. Многие китайские производители грешат тем, что пытаясь добиться максимальной яркости от не самого мощного прожектора, используют токоограничивающий конденсатор, не подходящий по параметрам к драйверу. Токоограничивающий конденсатор на 400 Вольт номинального рабочего напряжения вполне подойдет.

Блок питания

Еще одной распространённой причиной может быть выход из строя блока питания. Вариантов выхода из ситуации два – обратиться в магазин электроники, где вам помогут подобрать подходящий блок питания (его характеристики указаны на нём, потому, желательно разобрать прожектор и прихватить блок с собой), либо подобрать блок питания (может подойти от сканера или принтера).

Второй вариант возможен, конечно, только если у вас вдруг завалялась ненужная и нерабочая оргтехника, которая может послужить донором блока питания. Сверьте блоки питания, чтобы они были схожи по параметрам. Точное совпадение не обязательно, но параметры не должны сильно расходиться. Как и говорилось ранее, при наличии навыков использования инструментов и понимания в вопросах электроники – вы легко сможете поменять блок питания самостоятельно.

Драйвер

Если в ремонте нуждается маломощный прожектор, вполне вероятно, что он может не иметь своего блока питания, а функцию изменения токов в нем выполняет светодиодный драйвер. Поскольку светодиод не может питаться напрямую от сети, нуждаясь в переменном токе, отличающемся от того, что может предложить ему сеть, в устройстве прожектора задействуется драйвер, учитывающий разброс характеристик светодиода в зависимости от рабочей температуры и времени, корректируя на выходе ток, подающийся на светодиод. Именно этот драйвер может выйти из строя.

Для его замены необходимо будет разобрать светодиодный прожектор и выяснить маркировку драйвера, чтобы купить или заказать замену. Если вы уверенный пользователь электроинструмента – можно найти вышедший из строя элемент драйвера и выпаять его и заменить. Если вы ремонтируете светодиодный прожектор, собранный своими руками, скорее всего вам будет достаточно легко найти проблему в драйвере или же найти аналогичный драйвер и произвести замену. Это будет однозначно дешевле, чем покупать или собирать новый прожектор с нуля.

Выгорание матрицы

Еще одним вариантом выхода из строя конструкции вашего светодиодного прожектора, помимо неисправности драйвера, блока питания или других мелких элементов, участвующих в процессе преобразования тока, может быть выгорание самой светодиодной матрицы. В случае выхода из строя самого светодиода, необходимо найти и приобрести аналогичный по характеристикам диод. После разбора прожектора, нужно будет аккуратно деинсталлировать сгоревшую матрицу, открутив четыре винтика крепления и отпаяв токопроводящие элементы. Затем нужно будет равномерно и аккуратно нанести слой термопасты на новый диод, припаять токоподводящие элементы и аккуратно прикрутить матрицу. Нужно учесть, что форма матрицы должна оставаться нетронутой, то есть желательно использовать те же винтики, что были использованы изначально. Они не должны иметь головки конической формы, так как при использовании таковых, если вы закрутите их с чуть большим усилием, они могут повредить матрицу, и вся ваша работа будет насмарку.

Исправить все

Зная причину, почему мигает купленная вами энергосберегающая лампочка, можно попытаться исправить ситуацию, чтобы мерцание не мешало. Поскольку самой частой причиной появления этого визуального эффекта является наличие на выключателе подсветки, рассмотрим, как устранить данную проблему своими руками.

Такой выключатель работает по принципу параллельного включения выключателя и подсветки.

Схема подключения

Как видно, неоновая лампа или светодиод, выполняющий роль подсветки, имеет свое сопротивление. В ситуации со светодиодом сопротивление составляет 100 кОм и мощность в 1 Вт, а с неоновой лампой — 500-1000 кОм и мощность 0,5-1 Вт. При замыкании контактов ток направляется непосредственно в лампу, а когда размыкается – начинает течь сквозь светодиод/неоновую лампу, активируя подсветку. Исправить сложившуюся ситуацию можно следующими способами:

самый простой вариант – отключение светодиода в подсветке. В результате вы предотвращаете попадание тока на конденсатор при разомкнутых контактах;

Отключение светодиода

  • другой способ предполагает использование вместо нескольких энергосберегающих ламп обычные источники света с нитью накаливания. В результате ток уйдет на нагревание нити накаливания. Этого будет достаточно для того, чтобы мигание при выключенном свете прекратилось;
  • третий способ – замена выключателей с подсветкой на обычные. В такой ситуации вам придется дополнительно потратиться на новый выключатель;
  • четвертый способ – сохранение подсветки в рабочем состоянии. Но для этого необходимо знать правила подключения проводов. Такой вариант доступен только профессионала. Поэтому если вы хотите воспользоваться таким методом, необходимо обратиться за помощью к знатоку или хотя бы проконсультироваться у него;
  • пятый способ – добавление резистора. Вставленный резистор должен обладать сопротивлением в 50 кОм, а также иметь мощность в 2 Вт. Купить этот компонент можно в магазине радиоэлектроники. При установке резистора его необходимо обязательно изолировать. Для этого нужно использовать специальную термоусадочную трубку. Его подключают или в распределительной коробке, или на патроне лампы. В результате ток будет идти не на конденсатор, а на резистор.

Обратите внимание! Подключение резистора требует наличия соответствующих специальных знаний. Поэтому в данной ситуации лучше всего воспользоваться услугами профессионального электрика

Выбирайте тот способ, который вам больше нравится или который реализуется проще всего. Теперь вы знаете, что есть возможность избавиться от мерцания и сохранить в рабочем состоянии светодиодную или неоновую подсветку.

Способы устранения мерцания светодиодной ленты

Как выглядит сертификат соответствия

Для лент LED-светильников китайского производства необходимо подбирать соответствующие управляющие схемы (умельцы паяют их самостоятельно, благо, в интернете — на специализированных форумах — имеется достаточное количество схем на все схемы подключения светодиодов). При изготовлении схемы необходимо учитывать, что она должна иметь гальваническую развязку по току. Принцип заключается в том, чтобы гарантированным образом обеспечить передачу мощности между отдельными элементами схемы без их непосредственного контакта.

Вариантов немного: либо емкостная развязка через конденсатор с небольшой ёмкостью, либо индуктивная, при помощи катушки. Конденсаторная развязка более выгодна, поскольку габариты схемы, управляющей работой светодиодов в ленте практически не увеличиваются, а инерционность срабатывания будет весьма малой. Недостаток состоит в том, что емкость конденсатора для каждого варианта включения светодиодной ленты следует подбирать индивидуально.

Более простые способы устранения неисправностей

  1. Отказаться от подсветки в выключателе или в блоке питания. Эффектность работы возрастает, если в выключателе смонтирована подсветка, однако следствие взаимодействия двух групп светодиодов в ленте может привести к обратному эффекту.
  2. Проверить текущее значение напряжения: как уже было показано выше, отдельные производители светодиодов в ленте не в состоянии обеспечивать разумную амплитуду возникающих пульсаций. В таком случае придётся обеспечивать двухполупериодное выпрямление тока, что снизит амплитуду колебаний напряжения примерно вдвое. Недостаток в том, что модернизированная схема может не разместиться в прежнем корпусе.
  3. Самый простой вариант: вышел из строя (либо близок к тому) один из светодиодов. Неисправность одного из светильников LED-ленты (которая включает в себя, как правило, до трёх источников, располагающихся последовательно) приводит к миганию всей ленты. Бракованный элемент имеет чёрные точки или потемнение на своём внешнем корпусе.
  4. Неисправен пульт дистанционного управления: либо функционально (для китайских производителей это не редкость), либо просто села батарейка. Неисправность легко диагностируется тестером, настроенным на диапазон 12 В. Возможно также и обычное механическое загрязнение кнопки на пульте или блоке питания. Пульт проверяется во всём рабочем диапазоне напряжений, при которых функционирует светодиодная лента, но не ниже 6…7. В.

Матрица

Поломку матричных элементов также относят к наиболее распространенным причинам, вызывающим неисправность прожекторного оборудования. Дефект появляется при наличии чрезмерного нагрева матричной конструкции, после чего происходит перегорание предохранителей. В таких случаях также выполняют разборку прожектора и извлекают неисправную матрицу. Чтобы извлечь деталь, необходимо открутить 4 винта и отпаять токопроводящие детали. После этого стоит нанести термопасту небольшим слоем на светодиодные детали и припаять обратно части, занимающиеся проведением током. После завершения данной работы можно прикрутить матричную деталь обратно.

Нередко матричная проводка располагается в подложке, проходя через отверстие. В этом случае она – матричный радиатор. Переход между звеньями покрывают слоем изоляционного материала, что помогает предотвратить возникновение короткого замыкания на корпусе.

Выполняя работу с матрицей, следует помнить о сохранении ее формы и применении родных винтов. Это позволит не нарушать конструкцию и значительно продлит срок ее эксплуатации.

Ремонт матричных деталей лучше проводить в случае наличия нескольких перегоревших диодов, не ожидая выгорания элемента в полном объеме. При своевременной замене матричной детали можно сохранить работоспособность драйвера и преобразовательного элемента.

Распространенные причины мигания

Причин, вызывающих неприятное для глаз мигание светодиодной ленты, не так уж и много. Данное утверждение основано на анализе отзывов потребителей, которые спустя несколько лет столкнулись с подобной проблемой.

Чаще всего виновником мигания является блок питания (БП) или RGB-контроллер. Для светодиодной ленты – это источник постоянного напряжения 12В. Гораздо реже используют БП на 24В (для лент с соответствующим питанием), но суть проблемы это не меняет. Мигание светодиодов по всей длине на начальном этапе эксплуатации может быть вызвано нехваткой мощности блока питания. Теоретически запаса мощности в 10-20% должно хватать для стабильной работы всей системы освещения. Но на самом деле заявленные технические характеристики, как светодиодной ленты, так и питающей аппаратуры не всегда подтверждаются фактическими измерениями. В результате светодиодная лента потребляет больше положенного (чтобы светила ярче), а источник питания выдаёт меньше положенного (чтобы сэкономить на деталях). Такой маркетинговый ход часто практикуется китайскими производителями. В связи с чем не рекомендуем покупать дешёвую светодиодную продукцию.

Недорогие китайские блоки питания и RGB-контроллеры могут вызвать мигание или надоедливое мерцание светодиодов, проработав стабильно всего 1-2 года. Это объясняется установкой в них деталей и радиоэлементов низкого качества, не способных длительно работать даже на номинальных токах и напряжениях. К примеру, превышение нагрузки и перепады сетевого напряжения в разы снижают рабочий ресурс фильтрующих конденсаторов.

Второе место по частоте сбоев в работе декоративной светодиодной подсветки занимает низкое качество сборки и пайки. Это касается коннекторов и соединительных проводов, припаянных к ленте. Толщина медной контактной площадки составляет десятые доли мм, а значит, может быть повреждена при нарушении условий пайки или во время эксплуатации. Причиной моргания светодиодов может стать плохой контакт, образовавшийся на месте пайки из-за:

  • применения кислотосодержащего флюса, который со временем разъедает медную дорожку;
  • перегрева контактной площадки паяльником мощностью более 60 Вт, что приводит к отслаиванию печатных проводников;
  • применения тугоплавкого сплава олова, который не обеспечивает должное сцепление с медной площадкой на химическом уровне;
  • микротрещин, которые могут появиться в ходе монтажа светодиодной ленты на поверхность.

Используя для сборки светодиодного освещения коннекторы, следует особое внимание уделять местам контакта двух проводников. Токопроводящая часть коннектора изготовлена из обычной стали и во влажной среде со временем подвергается коррозии. О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь

О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь.

Надёжный электрический контакт в местах соединения светодиодных лент между собой и с питающими проводами имеет принципиальное значение. Дело в том, что через 5-метровые участки лент со светодиодами SMD 5730, SMD 5050 и SMD 3014 двойной плотности монтажа протекает ток более 10А, который вынужден преодолевать барьер на каждом соединении. Плохой контакт приведёт к перегреву и кратковременным просадкам напряжения, то есть к мерцанию. Проверьте и, при необходимости, пропаяйте, обожмите все имеющиеся контактные соединения и вопрос «Почему моргает светодиодная лента?» решится сам собой.

Следующее распространённое явление – мерцание отдельных участков светодиодной ленты. Данное явление вызвано подгоранием сегментов, состоящих из трёх последовательно включённых светодиодов. Причина такого мерцания с последующим падением яркости – завышенный ток потребления или несоблюдение температурного режима во время эксплуатации.

Моргание светодиодов в ленте или линейке с питанием от 220В вызвано их схемотехническими особенностями. В таких моделях группа светодиодов состоит не из трёх, а из 60-ти штук, соединённых последовательно. В результате плохой контакт электрода (анода или катода) в одном из светодиодов приведёт к мерцанию всей группы.

Схема светодиодной матрицы

Поскольку светодиоды соединены последовательно, достаточно одному разорвать цепь, чтобы все перестали светиться.

Обрыв происходит при перегорании соединительного провода, вследствие значительного превышения номинального тока.

Но бывает и другая причина. Из-за заводского брака или перегрева, происходит разрушение структуры кристалла и возникает пробой.

Самая неприятная ситуация, когда контакт между кристаллом и соединительным проводом полностью не перегорает, а нарушается (временно пропадает). Прожектор в этом случае 1-2 дня светит нормально, а потом вдруг начинает моргать словно стробоскоп.

Через какое-то время, опять начинает работать нормально. Выявить поломку в этом случае бывает очень проблематично.

Что же будет с прожектором, если произойдет пробой всего одного светодиода? Вот схема 50 ваттной матрицы, подключенного к источнику тока в 1,5А

В нормальном режиме весь ток равномерно распределяется между всеми линейками. Через каждый светодиод течет номинальный ток в 300мА.

При пробое, фактически происходит замыкание всего одного светодиода.

Из-за пониженного сопротивления, большая часть тока устремляется в линейку с пробитым элементом.

Это моментально приводит к перегоранию соединительных проводов. После чего, вся линейка отключается.

Теперь через оставшиеся светодиоды начинает протекать ток выше номинального – 375мА. Это безусловно вызовет перегрев и очередной пробой.

А значит, еще одна линейка отключится.

А за ней еще одна.

И еще одна. Пока не сгорят все.

Но в отличие от данной симуляции, в реальности, последняя линейка не сгорает.

Это происходит из-за того, что в источнике питания есть защита от превышения напряжения.

Драйвер повышает напряжение, чтобы выдать расчетный ток в 1,5А. Но из-за не нормального сопротивления светодиода, напряжение поднимается выше допустимого.

Срабатывает защита и драйвер отключается. Вскоре напряжение падает и он опять включается. Отсюда и получаются ритмичные моргания.

Справедливости ради надо сказать, что данные матрицы относятся к первому поколению. Сегодня уже есть доработанные модели с модернизированными драйверами.

На них при сгорании одной линейки ток в остальных не меняется. Правда и цена у них в разы дороже.

Когда можно ремонтировать прибор – целесообразность

Цена качественного прожектора обычно высока. Опытный мастер может разобрать практически любое устройство, даже герметичное, значит, его возможно отремонтировать. Но надо учесть стоимость запасных частей и сложность ремонта.

Наиболее часто выходит из строя блок питания, ведь долговечными в устройстве являются только сами LED-кристаллы. Подобрать идеально подходящий блок непросто

Здесь важно учесть все параметры по мощности, напряжению, иначе будут последствия для остальных элементов устройства. Если блок питания стоит дороже самого прожектора, ремонт не является целесообразным

В остальных случаях можно попробовать починить прожектор, предварительно подсчитав затраты.

Чтобы светотехническое оборудование работало много лет и исправно, лучше не эксплуатировать его слишком долго. На всю ночь оставлять его включенным не стоит, что сильно расходует потенциал. При монтаже надо тщательно проверять все соединения на наличие плохих контактов – это вызовет скачки напряжения. Данные правила помогут сделать работу прожектора долгой и бесперебойной.

Вывод

В заключение акцентируем внимание на том, что когда прожектор включается самостоятельно, надо сделать следующее:

  • проверить подключение устройства;
  • сменить вид выключателя;
  • если прожектор работает с датчиком движения, проверить его на совместную работу с LED-устройством.

Специалисты обращают внимание на тот фактор, что причиной этого явления может быть дешевизна осветительных устройств, они не дают гарантии длительной эксплуатации. Занимаясь ремонтом, вам надо уметь обращаться с паяльником, электрическими приборами измерений, читать схемы соединений и принципиальную схему устройства

Выводы

Подытоживая сказанное, при проблемах с самопроизвольным загоранием LED-ламп, советуем проверить следующие параметры: исключите вероятность неправильного подключения фаз, замените выключатели на модели без встроенной диодной подсветки (или обесточьте встроенную в них лампочку), проверьте светильник на возможную несовместимость с используемым датчиком движения. Также настоятельно рекомендуем не экономить – чем ниже стоимость прожектора, тем меньше он проработает – проверено неоднократно. Из-за высокой мощности и установки в неблагоприятных условиях внешней среды такие осветительные системы испытывают постоянные перегрузки. И если изначально запас прочности светильника будет низким (из-за некачественных комплектующих), то резонно, не стоит ждать от него длительной бесперебойной работы. И тут уже срабатывает правило – скупой платит дважды!
