Как слить воду из бойлера: пошаговые инструкции для водонагревателей разных производителей
Бойлеры – отличное решение для тех домов и квартир, в которых нет централизованного горячего водоснабжения. Подобные приборы круглосуточно обеспечивают жильцов тёплой водой и не нуждаются в сложном уходе. Лишь изредка из бойлеров приходится сливать воду и чистить ёмкости от образовавшегося осадка.
Кратко об устройстве бойлера
Перед тем как приступить к сливу воды, следует изучить устройство, конструктивные особенности и принцип работы бойлера. Подобная информация, как правило, содержится в инструкции к водонагревательному прибору. Рассмотрим подробнее, что представляет собой бойлер и как он работает.
Основной конструктивной деталью бойлера является накопительный бак, сделанный из металла: нержавейки или обыкновенной стали с нанесённым на неё эмалированным покрытием. Бак оснащён двумя трубками, воздушником и электронагревателем. Чтоб вода в ёмкости долго сохраняла высокую температуру, бак утеплён слоем термоизолирующего материала. Вся эта конструкция заключена в общий корпус, а для того, чтоб бойлер работал в автоматическом режиме, устройство дополнительно оснащено терморегулятором.
Бойлеры бывают разной вместительности. В небольших водонагревателях, как правило, отсутствует сливное отверстие, а вода подаётся сверху. Слить воду из такой ёмкости достаточно просто, бак нужно всего лишь снять и перевернуть.
Совет: подбирая водонагреватель с небольшим объёмом, оценивайте удобство эксплуатации прибора и отдавайте предпочтение тем моделям, сливать воду из которых будет несложно.
Вместительные бойлеры зачастую оснащены сливным отверстием, но опорожнение таких нагревателей происходит сложнее, чем в вышеописанном случае. Если просто закрыть доступ холодной воды в ёмкость, а потом открыть кран для слива горячей, жидкость вытечет не полностью, а лишь до того уровня, где находится высшая точка трубки горячего водоснабжения. Полностью слить воду можно лишь в том случае, если внутрь бойлера будет попадать воздух. Для опорожнения больших водонагревателей входные и выходные отверстия конструкции оснащают тройниками с кранами.
Зачем требуется сливать воду и когда это лучше всего делать
Воду из бойлера необходимо сливать в таких случаях:
- Если водонагреватель находится в неотапливаемом помещении, перед приходом зимы бак нужно опорожнять. С наступлением морозов жидкость начнёт превращаться в лёд и увеличиваться в объёме, что может привести к серьёзным поломкам устройства и утрате им работоспособности.
- Если срок гарантии на бойлер истёк, а конструкция нуждается в ремонте или замене магниевого анода, воду также нужно сливать. Все подобные процедуры проводятся только с сухим и чистым баком. Стоит отметить, что в течение действия гарантийного срока самостоятельно заниматься ремонтом нельзя, иначе гарантия станет недействительной.
- Как минимум раз в 5 лет водонагреватель нужно очищать от накипи. Если вода, подаваемая в бак, не отличается хорошим качеством, подобную процедуру желательно проводить чаще. Осадок, который остаётся в баке, мешает быстрому нагреванию воды, а значит, бойлер затрачивает больше электроэнергии для работы.
Теперь хотелось бы рассмотреть случаи, когда сливать воду из бойлера не нужно:
- Отключая водонагреватель в тёплое время года, сливать из бака всю жидкость не рекомендуется. Если прибору не угрожают морозы, лучше оставить некоторое количество воды в ёмкости – это позволит защитить внутреннее пространство бака от коррозии. Кроме того, если по забывчивости вы включите в сеть пустой бойлер, может возникнуть пожароопасная ситуация.
- Если прибор некоторое время простоял в отключённом виде и вода в нём застоялась, проводить полное опорожнение ёмкости также не стоит. Несвежую воду нужно просто обновить, несколько раз набрав полный бак. Подобную процедуру желательно повторять каждые 3 месяца, прогоняя через нагреватель по 100 л холодной воды.
- Если на агрегат всё ещё распространяется действие гарантии, сливать воду, а тем более ремонтировать собственноручно какие-либо детали крайне не рекомендуется. В подобном случае гарантия утратит действительность. Если с бойлером возникнут проблемы, лучше просто вызвать квалифицированных специалистов. Они сами сольют воду, устранят поломки и сделают это бесплатно.
Как залить незамерзайку в открытую и закрытую системы отопления
Есть некоторые различия заливки незамерзайки в закрытую либо открытую систему отопления.
Для начала разберёмся, как заливать антифриз в систему отопления открытого типа. Это будет именно тот случай, когда стоит приобрести безвредный пропиленгликоль. Расширительный бак в такой системе открытый, и так как обычно он располагается на чердаке дома, то в жилое помещение может, пусть и не в значительных количествах, но попадать испарение. Да и вообще пользоваться незамерзайкой в системе открытого типа немного нелогично. Хорошо будет переделать систему в закрытую, откуда не будут выходить пары.

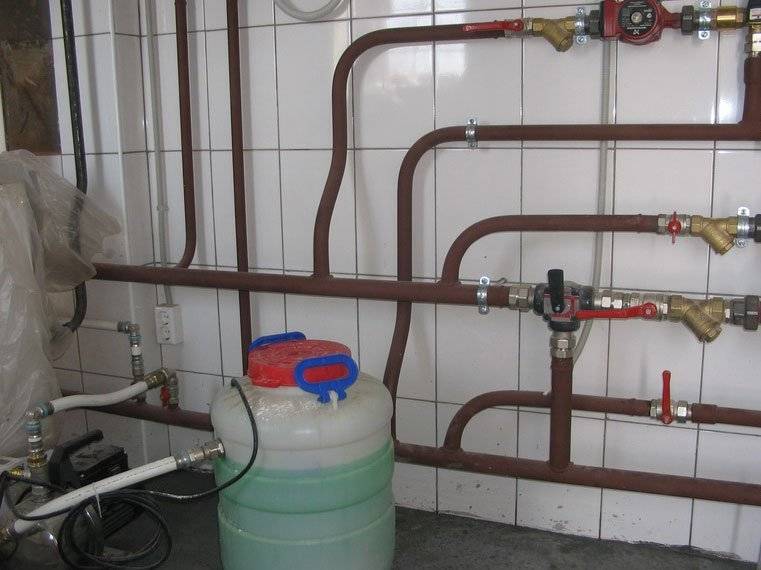

Заполняем систему отопления антифризом
Концентрат нужно разбавить и понемногу при помощи насоса заливать в расширительный бак либо подпиточный вентиль. Все воздушные краны Маевского на батареях должны быть открыты, а по мере заполнения закрываться. Степень заполнения должна быть до 1/3 расширительного бака.
Помните, что перед закачкой антифриза нужно проверить систему отопления на открытие всех запорно-регулирующих элементов.
Уже после включения котла и его прогрева, стоит ещё раз развоздушить батареи. В случае падения уровня нагретого теплоносителя в расширительном бачке, антифриз нужно долить где-то до его половины.
Теперь перейдём к вопросу, как заполнить систему отопления закрытого типа антифризом. Скорее всего, что удобнее, вам потребуется использовать насос для закачки антифриза в систему отопления. Его нужно присоединить к штуцеру .
Если же насос для подпитки системы отопления незамерзайкой отсутствует, то вас ждёт нелёгкая работа по заливу жидкости через самую высокую точку, открыв автоматический воздуховой отводчик. Лучше, чтобы у вас был напарник, в задачи которого будет входить выпускание воздуха из батарей во время вашей закачки антифриза в котёл.
Перед тем, как начать работу, стоит убедиться в следующем:
- что все запорные элементы находятся в открытом положении;
- что краны, перекрывающие котёл, закрыты;
- что вы разбавили концентрат незамерзайки в правильном соотношении согласно инструкции;
- что краны Маевского перекрыты;
- что вентили , которые перекрывают мембранный расширительный бак, в открытом положении.
Работа начинается с закачивания незамерзающей жидкости до уровня, пока манометр не укажет значение давления 1,4-1,5 Бар. После сигнала нужно сказать напарнику, чтобы он плавно стал выпускать воздух из батарей, сначала с самых нижних. Вам же требуется следить за тем, чтобы показатель давления на приборе не падал и, если что, подкачивать теплоноситель.
Хорошо, если в системах закрытого типа на подпиточной врезке стоит обратный пружинистый клапан. В случае его отсутствия закачать туда «незамерзайку» или воду было бы очень сложно.
Воздух весь спущен. Теперь пора снова закачать антифриз до давления 1,5 Бар. Затем по очереди нужно открывать краны, которые отсекают котёл, – изначально на обратной, а потом на подающей сети. Второй кран стоит открывать не спеша. Так, чтобы воздух успевал уйти через автоматический воздуховой отводчик, что стоит на группе безопасности котла. Давление опять начнёт падать и придётся быстро подкачивать незамерзающую жидкость.
В момент запуска котла и прогрева теплоносителя необходимо внимательно следить за цифрами манометра , которые не должны быть больше 1,8 Бар в работе. Последним этапом будет сброс воздуха из приборов отопления и настройка давления.
Будьте предельно внимательны при работе с кранами Маевского, не обожгитесь и не пролейте антифриз.
Теперь вы знаете, зачем нужен антифриз в системе отопления, плюсы и минусы этой жидкости по сравнению с водой. Знаете, как провести заливку незамерзающей жидкости и что это будет намного легче сделать, если иметь помощника. Наполнить отопительную систему можно при помощи любого насоса, который есть в хозяйстве.
Автономную систему обогрева частного дома следует регулярно обслуживать, чтобы поддерживать на должном уровне ее функциональные параметры. В том числе необходима подпитка системы отопления — своевременное добавление жидкости (воды или незамерзающего состава) в контур. Если объем жидкости, циркулирующей в трубопроводе, понизится до критических значений, произойдет перегрев теплоносителя, а вслед за этим — выход системы из строя
Чтобы исключить риск аварии, важно на этапе монтажа трубопровода предусмотреть установку элементов, позволяющих пополнять объем теплоносителя в контуре
Подпитка отопительной системы
Предварительные работы перед заполнением
Прежде чем залить трубопровод, сперва нужно подготовить воду для системы отопления частного дома, а также выполнить массу других действий, способных в будущем ускорить и обезопасить заполнение.
Первым делом вам стоит определиться с тем, какой жидкостью вы собираетесь заполнить ваши трубы – вода или же антифриз.
Приготовьте все необходимые инструменты – делайте это заранее, чтобы потом не возникло проблем и лишней суеты.
Проверьте целостность всей системы, не исключены протечки или трещины.
Совет: Даже если все элементы новые, возможно где-то все-таки образовались протечки. Чтобы избежать проблем в виде утечек, мокрого пола и всех вытекающих, не пренебрегайте этой рекомендацией.
Заполнение системы отопления
Способы заполнения открытой и закрытой отопительной системы различаются.
Как залить в закрытую
Закрытая система оснащена герметичным расширительным бачком, который устанавливается произвольно.
Внимание! Не рекомендуется использовать для залива теплоносителя верхний ярус системы. В этом случае воздух выходит сквозь слой теплоносителя, насыщая его
При нагреве по всему контуру образуются воздушные пробки.
Оптимальный вариант — подача теплоносителя через нижний вентиль:
- из водопровода;
- из ёмкости, скважины с помощью насоса.
Фото 2. Схема закрытой системы отопления. В неё монтируется герметичный расширительный бак и насос.
Сам процесс проводится в начале отопительного сезона или после ремонтных работ.
Качественный антифриз может перезаливаться раз в 5—6 лет.
Если подача жидкости производится не из водопровода, то понадобится насос. Источником выступает скважина или ёмкость. Процесс заполнения:
- Проводить заполнение системы лучше вдвоём, тогда будет проще контролировать давление.
- Теплоноситель закачивается при выключенном источнике тепла.
- Вся запорная арматура открывается, закрытым остаётся только слив.
- Радиаторы также перекрываются, за исключением самых отдалённых в каждом ответвлении.
- Подключается подача теплоносителя: заполняются контур, котёл и бачок.
- С начала процесса выход воздуха контролируется: он должен выходить через клапан группы безопасности и отводчик в верхней точке магистрали.
Важно! Группу безопасности рекомендуется ставить на систему с любым видом котла и типа топлива. Открываются радиаторы, начиная с первого от котла
Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления
Открываются радиаторы, начиная с первого от котла. Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления.
- Когда батареи залиты, выпускается скопившийся воздух из циркуляционного насоса.
- Далее активизируется источник тепла и одновременно включается насос. Проводится прокачка системы — без радиаторов.
- Когда трубы достаточно нагрелись, на каждой батарее открываются краны. При этом необходимо ещё раз проконтролировать выход воздуха из каждого.
- Если все сделано правильно, давление стабилизируется и составляет не более 2 Бар.
- Процесс повторяется для каждого ответвления, в последнюю очередь теплоноситель заливается в тёплый пол.
Если отопление сконструировано с коллектором, то ветки заполняются отдельно, выход воздуха происходит через клапаны коллектора.
Внимание! В случае разветвлённой структуры прокачка и нагрев системы проводится только после заполнения всех частей. Процесс занимает много времени, требует внимательности
Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления
Процесс занимает много времени, требует внимательности. Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления.
Как закачать в открытую
Это открытая ёмкость с крышкой, которая является также удобным входом для поступления воды в систему. Заполняется обычным ведром или присоединяется насос. Отличие заполнения заключается в давлении в контуре: оно равно обычному атмосферному. Теплоноситель контактирует с окружающей средой — в самом высоком месте контура устанавливается расширительный бачок.
Фото 3. Схема открытой отопительной системы в двухэтажном здании. Схема заполняется теплоносителем через специальный резервуар.
Процесс заполнения:
- Если используется насос, то понадобится ёмкость большого размера для подачи определёнными объёмами.
- Вода заливается постепенно, с перерывами — так у воздуха будет возможность выходить. Если включается насос, то давление в контуре не должно превышать двух атмосфер. Воду останавливают, когда начинает заполняться сам расширительный бачок.
- Далее выпускается воздух изо всех радиаторов и узлов системы. Для этого открываются вентили или краны Маевского до появления жидкости.
- Затем в систему добавляется вода. Воздух по большей части самостоятельно удаляется через расширительный бачок, после запуска источника тепла этот процесс усиливается. В открытой системе проблема воздушных пробок не стоит так остро, как в закрытой.
Из открытого бачка происходит испарение, поэтому время от времени воду придётся доливать.
Контур заполняется снизу, если есть соответствующий разъём.
Оптимальные значения в индивидуальной системе отопления
Автономное отопление помогает избегать многих проблем, которые возникают с централизованной сетью, а оптимальная температура теплоносителя может регулироваться в соответствии к сезону. В случае индивидуального отопления под понятие нормы включают теплоотдачу прибора отопления на единицу площади помещения, где стоит этот прибор. Тепловой режим в данной ситуации обеспечивается конструктивными особенностями отопительных приборов.
Важно следить, чтобы носитель тепла в сети не остужался ниже 70 °С. Оптимальным считают показатель 80 °С
С газовым котлом контролировать нагрев легче, потому что производители ограничивают возможность нагрева теплоносителя до 90 °С
Используя датчики для регулировки подачи газа, нагрев теплоносителя можно регулировать
С газовым котлом контролировать нагрев легче, потому что производители ограничивают возможность нагрева теплоносителя до 90 °С. Используя датчики для регулировки подачи газа, нагрев теплоносителя можно регулировать.
Немного сложнее с аппаратами на твердом топливе, они не регулируют подогрев жидкости, и запросто могут превратить ее в пар. А уменьшить жар от угля или древесины поворотом ручки в такой ситуации невозможно. Контроль нагрева теплоносителя при этом достаточно условный с высокими погрешностями и выполняется поворотными термостатами и механическими заслонками.
Электрические котлы позволяют плавно регулировать нагрев теплоносителя от 30 до 90 °С. Они оснащены отличной системой защиты от перегрева.
Заполнение радиаторов отопления
Начинаем с системы радиаторного отопления. Включаем насос, доводим давление до двух атмосфер и идем спускать воздух из радиаторов. Воздух стоит начать гонять с нижнего уровня, так как весь воздух с нижнего этажа оказывается наверху, а вот обратно вниз уже не идет.
Воздух выгоняется очень просто, через краны маевского. Можно взять обычную шлицевую отвертку и открыть кран маевского за шлиц. Таким образом спускается воздух из крана. Воздух выпускается из всех радиаторов, из конвекторов воздух выгонять, как правило, нужды нет. Он оттуда улетает сам, потому что задержаться ему там нет никакой возможности.
После того, как воздух спущен, давление в системе падает, и нужно снова поднять его до двух атмосфер. После чего опять вернуться и стравить воздух. Потом уже можно включать котел. Обычно дается 60 градусов. И проходим по всем радиаторам, проверяя наличие неработающих.
Если с одного конца радиатор теплый, а с другого холодный, значит, в нем есть воздух. Удаляем его все тем же методом. Если радиатор полностью холодный, эта проблема тоже легко устраняется. Закрываются все радиаторы, которые работают, и насосу ничего не остается, кроме как гнать теплоноситель по трубам до последнего радиатора.
После этого необходимо довести давление в котле до нормы и на слух определить работу насоса. Если слышно периодическое проскакивание воздуха через крыльчатку, а при открытии обнаруживается выход пены, то необходимо от нее избавиться.
Выключаем насосы и даем возможность пене отстояться минут 15-20
Особенно важно это сделать на системах с незамерзайками. Пена превращается в пузырь воздуха
После чего снова запускаем систему и на радиаторах вылавливаем этот воздух. На этом заполнение системы отопления закончено
Как залить воду в закрытую систему отопления с водопроводом и без него
АркадийКак залить воду в систему отопления закрытого типа?
Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.
Подготовительные операции
До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:
- Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
- Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
- Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.
Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.
Ручной насос для опрессовки системы отопления
Заливка воды из водопровода
Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.
Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.
Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками
Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.
Заливка воды без водопровода
Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.
Схема устройства системы отопления
В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:
- Присоедините насосный шланг к сливному патрубку.
- Откройте специальный вентиль на патрубке.
- Откройте краны Маевского.
- Запустите насос и начинайте запускать воду в систему.
Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:
- Присоедините бак к трубопроводу отопительной системы и наполните его водой.
- Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
- Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.
Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.
Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
