Для чего нужна запорная водопроводная арматура

Предохранительная арматура

Прежде всего, арматура для установки в системах водоснабжения, должна соответствовать нагрузкам, на которые рассчитан трубопровод: как внутренним, так и внешним. Она должна быть устойчивой к коррозии и явлениям кавитации, обладать соответствующими мощности сети гидродинамическим и гидравлическим свойствам, и обеспечивать полную герметичность.

Вся арматура делится на несколько групп, в каждую из которых входят детали, сходные по своему назначению. Давайте рассмотрим, что это за группы.

Вантуз: устройство для аэрации трубопровода

Под номером один в списке трубопроводной арматуры, идёт вантуз. Для водопровода — как, впрочем, и для канализации, этот прибор является обязательным элементом. Именно он предохраняет трубопровод от поломок, и обеспечивает стабильную циркуляцию в нём жидкости.

Всё дело в том, что воздух, находящийся в трубах, может вызывать немало проблем. Например: в момент увеличения давления он сжимается, а при его снижении происходит его резкое расширение, что вызывает такое явление, как гидроудар.

Кроме того, он собирается в верхней полости трубы, образуя в ней воздушную прослойку. Она, как пробка, способна полностью перекрыть сечение трубы, и сделать прохождение по ней воды невозможным.

Аэрационная арматура: вантузы

Итак:

  • Вантуз выполняет несколько функций. Он автоматически удаляет скопившийся вверху воздух, а потому монтируется в самой высокой точке сети. При сливе воды из трубопровода, вантуз, наоборот впускает воздух — без него тоже никак нельзя, так как при его разрежении образуется вакуум.
  • Вантузы, устанавливаемые на наружные трубопроводы, представляют собой чугунный корпус с располагающимся внутри него полимерным или стеклянным шаровым поплавком, и клапан, через который, собственно, и выходит воздух. Происходит это так: при накоплении вверху воздуха, поплавок опускается вниз и открывает клапан. Как только воздух вышел, занимаемое им пространство заполняется водой, которая поднимает поплавок, и клапан закрывается. По мере скопления новых порций воздуха, весь цикл повторяется. Кроме шарового, вантузы бывают ещё рычажными и мембранными.

Секция на трубу с воздухоотводящим клапаном

Вантузы ставят не только на централизованных, но и на автономных трубопроводах. Они помогают устранить скачки давления, снижают энергопотребление насосного оборудования, замедляют процесс коррозии стенок труб. В сети, где больших объёмов воздуха не бывает, ставят не вантузы, а автоматические спускные клапаны, которые присоединяются к трубе через патрубок. На фото выше вы видите готовую торцевую секцию с клапаном для воздуха.

Клапаны противоударные и обратные

К категории предохранительной арматуры, внедряемой в водопроводные системы, относят клапаны различного назначения. Выше было сказано об аэрационном варианте, который либо является частью вантуза, либо может быть установлен отдельно. Но есть и предохранительные клапаны, задача которых состоит в том, чтобы не допустить случайного превышения давления в трубах.

Следствием такого превышения может явиться опять же гидравлический удар. В современных системах, оборудованных центробежными насосами, это может случиться элементарно из-за выключения электроэнергии, резкого закрытия водоразборной арматуры, или её неисправности. Во всех случаях характер гидроудара будет различным, но суть одна: он может привести к разрушению системы.

Итак:

  • Например, когда работающий насос резко остановился из-за прекращения подачи тока, вода по инерции продолжает какое-то время двигаться – во всяком случае, пока не закрыта задвижка. Затем, давление в трубе, подающей воду от насоса, резко снижается.
  • Если на трубопроводе есть поворот или уклон, в этих местах может произойти разрыв потока, и вода начинает двигаться в обратном направлении – то есть, в сторону задвижки или насоса.
  • В последнем случае, она доходит только до обратного клапана, установленного перед насосом. При этом вода, натыкаясь на преграду, образует ударную волну, способную захватить немалую часть сети. Как следствие, давление в ней резко повышается.
  • Чтобы этого избежать, в начале подающего трубопровода, сразу после обратного клапана, ставят клапан противоударный. Применительно к крупным трубопроводам, его называют регулятором давления — именно его вы и видите на представленной выше картинке.

Противоударные и обратные клапана для крупных наружных трубопроводов делают в чугунном корпусе. Варианты для автономных сетей и внутренних систем изготавливаются чаще всего из латуни.

Новые стандарты качества

На сегодняшний день строительная отрасль развивается также быстро, как и вся остальная индустрия. Поэтому новые условия требуют новых решений. И полимеры гораздо лучше подходят для их реализации. Их легче обрабатывать и придавать любую форму. Они уступают металлу лишь в механической твердости, но этот параметр не является столь важным, по сравнению со всеми преимуществами.

Прочности пластика вполне достаточно, чтобы выдерживать внешнее раздражение. Краны из современных материалов также лучше проявляют себя в эксплуатации. Несмотря на то, что для водопроводов используется металл, хорошо противостоящий влиянию коррозии, со временем защитный слой разрушается и внутри крана образовывается специфический налет. Он будет мешать нормальному прохождению жидкости. А полимерные изделия не подвержены данному явлению, что делает их более долговечными и убирает необходимость периодической очистки системы.

Гибкие подводки к арматуре являются настоящим чудом инженерной мысли. Они позволяют без проблем подключить кран даже в самом неудобном месте. Их эластичность дает возможность согнуть трубку под любым углом без риска повредить ее целостность и ухудшить давление в системе. Конечно же, нельзя завязывать ее на узел или перегибать таким образом, чтобы вода не могла проходить дальше. Но в остальном никаких ограничений нет.

Подводки представляют собой резиновые трубки, которые защищены металлическим или полимерным экраном. Внешняя оболочка предохраняет мягкую резину от порезов. Конструкция является очень надежной и прослужит длительное время. Подобные элементы используются в квартирах для подключения раковин и сливных бачков к системе централизованного водоснабжения.

Для удобства работы с ними на концах трубки имеется специальная латунная или стальная гайка, которую можно закрутить, не прибегая к вращению самого патрубка. Это очень удобно, так как позволяет свободно маневрировать в ограниченном пространстве и справляться с задачами любого уровня сложности.

Конструкция и принцип работы классического водопроводного вентиля

Клапанный (классический) вентиль состоит из литого двухкамерного корпуса и подвижного запирающего механизма с приводом. Проходной (прямоточный) клапан устанавливается на прямых участках трубопроводов для отключения или регулирования потока жидкости.

Особенности конструкции углового вентиля позволяют устанавливать его в местах поворота труб. Принцип действия арматуры этих видов аналогичен друг другу, а отличие состоит в форме корпуса.

Запорный механизм представляет собой шток (шпиндель) с резьбой и закрепленной на нем тарелкой клапана с уплотняющим материалом. При вращении маховика шпиндель перемещает тарелку вниз, к седлу клапана (отверстию), тем самым уменьшая его сечение.

При этом происходит дросселирование жидкости, и давление в верхней камере уменьшается, что приводит к снижению расхода жидкости.

Слабым местом конструкции является резьбовой блок, т. к. при чрезмерном усилии при закрытии резьбу срывают. Это приводит к выходу из строя всего узла. Для герметизации штока используется сальниковое уплотнение.

Чтобы устранить протечки по шпинделю, подтягивают накидную гайку, которая через грундбуксу прижимает набивку к штоку.

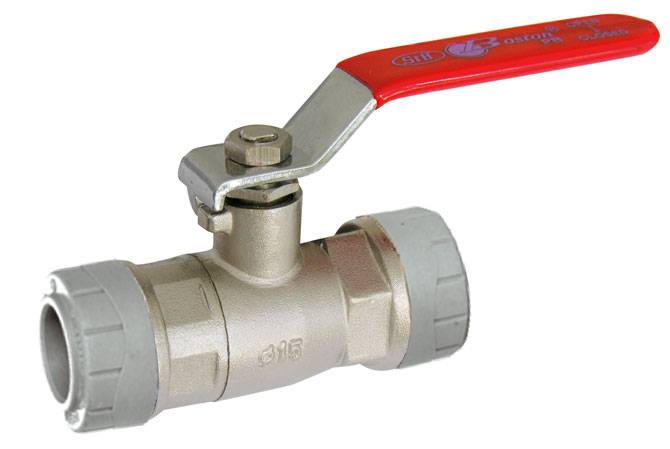

Конструкция и принцип работы шарового водопроводного вентиля

Более простую конструкцию имеет кран со сферическим запорным органом. Корпус прямоточной конструкции чаще всего изготавливается неразборным. Роль запорного механизма выполняет металлический шар с отверстием (клапан).

Герметичность достигается благодаря наличию прокладок, установленных между сферическим клапаном и корпусом. В большинстве случаев они выполнены из фторопласта или резины. В некоторых, более дорогих, моделях применяются износостойкие тефлоновые уплотнители.

Шар изготавливается из латуни с напылением хрома или никеля. Такая обработка запорной части позволяет создать полностью герметичную конструкцию. Клапан управляется ручным приводом, выполненным в виде штока, приваренного к шару.

Уплотнение места выхода штока из корпуса достигается установкой прокладок, которые прижимаются резьбовой втулкой. На приводе вентиля имеются опущенные вниз лепестки, которые не дают повернуть клапан более чем на четверть окружности.

Пожарный запорный клапан (вентиль)

Пожарный клапан (вентиль) входит в комплект пожарного крана, который устанавливается на пожарном трубопроводе. Пожарный клапан должен быть оборудован пожарной соединительной головкой и рукавом с ручным стволом (п. 3.1 ГОСТ Р 53278-2009).

На рисунке представлен пожарный клапан в составе пожарного крана.

Пожарные запорные клапаны классифицируются по следующим признакам:

  • Тип монтажа — стеновой или канальный;
  • Конструкция корпуса — прямоточный, проходной, или угловой (с углом отклонения 90° или 125°);
  • Материал корпуса — латунь или чугун;
  • Диаметр DN — 40, 50 или 65 мм;
  • Тип соединения — муфта/муфта или муфта/цапка.

Советы специалистов

При установке запорной арматуры специалисты рекомендуют соблюдать следующие требования:

  1. Нельзя прилагать слишком большое усилие при затяжке болтов, чтобы не допустить появления микротрещин на корпусе изделия или сильного зажимания резиновых прокладок.
  2. Устанавливать устройства следует в соответствии с направлением стрелки на корпусе устройства, которая показывает правильное направление перемещения воды.
  3. Запрещено переносить задвижку, взявшись за шток.
  4. Перед монтажом устройства обязательно произвести очистку его деталей от возможных загрязнений с промывкой мыльной водой.
  5. При сварке труб арматура должна находиться в положении «открыто».
  6. Нельзя допускать падений изделий, так как они могут получить внешние повреждения, которые быстро приведут к коррозии.
  7. Желательно установить перед всеми сантехническими и бытовыми приборами фильтры разной степени очистки.

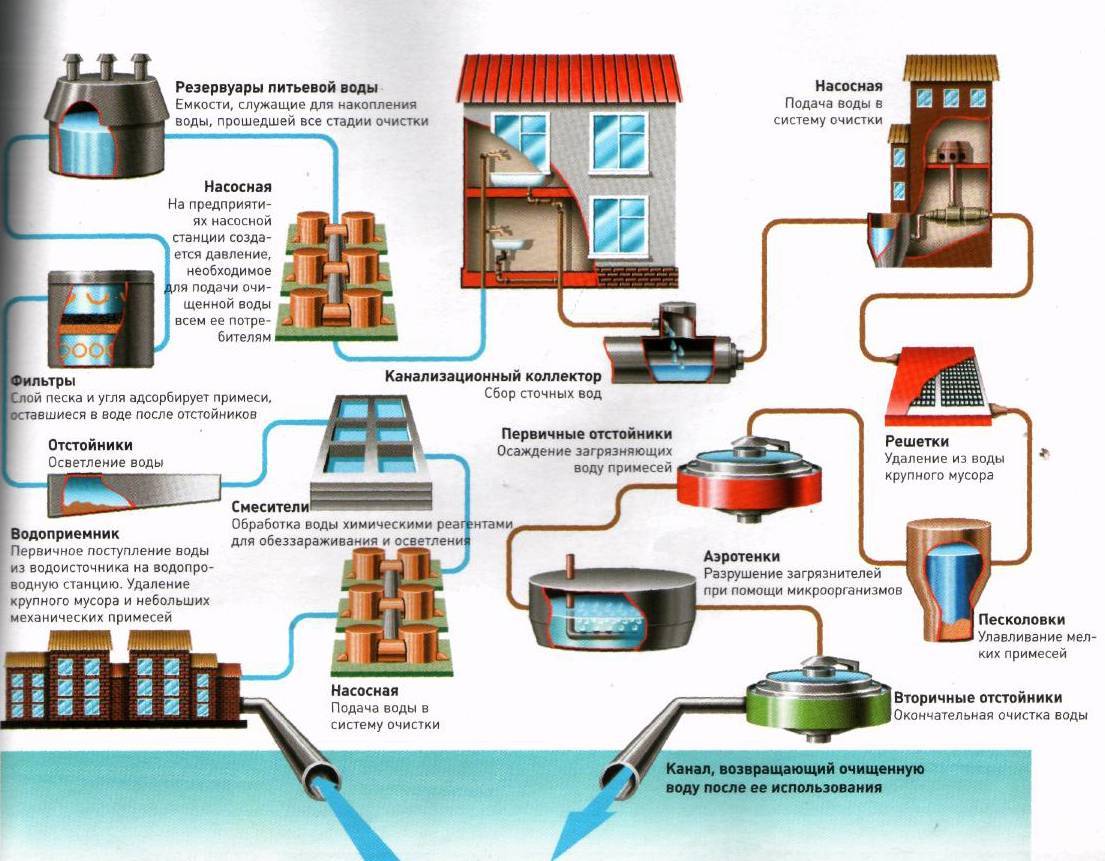

Устройство системы

Для успешной и бесперебойной работоспособности системы рекомендуется провести правильное конструктивное расположение трубопровода. Чаще система обустраивается из заводских труб. Существуют определенные требования, предъявляемые к обустройству водоснабжения:

  • прочность, чтобы выдержать внешние и внутренние нагрузки;
  • герметичность;
  • гладкая поверхность внутренних стенок, что снижает потерю напора на трение;
  • долговечность.

Используемый расходный материал должен быстро и легко собираться на месте обустройства системы. Сеть водоснабжения должна удовлетворять требованиям повышенной экономичности. Напорные трубы подбирают с учетом сопротивления воды. Чтобы рассчитать рабочее давление, учитывается метраж всей сети, диаметр используемого трубопровода. Подсчеты можно проводить самостоятельно либо обратившись за помощью к специалистам.

С учетом требований, предъявляемых по отношению к монтажу расходного материала, трубы должны обладать нужной прочностью. Это позволит им выдерживать давление, оказываемые со стороны почвы, включая прогиб собственного веса. При этом учитываются возможные нагрузки, оказываемые со стороны транспорта

Герметичность труб и стыков – важное условие успешной и экономичной работоспособности сети. При несоблюдении герметичности наблюдаются лишние затраты жидкости, что способствует повышению стоимости эксплуатации сети водоснабжения

К утечке воды из системы может привести подмыв грунта и серьезная авария на трасе. Для обустройства рассматриваемой системы, чтобы обслужить любой объект, используют трубы, выбор которых зависит от следующих критериев:

  • объем подаваемой жидкости;
  • тип грунта;
  • рабочее внутреннее давление.

Поэтому для систем водоснабжения могут использоваться разные типы труб, с учетом условий местности, где ведутся строительные работы. Для благоустройства наружного водопровода используют стальные, железобетонные и чугунные трубы. Можно проложить трубопровод из синтетических труб. Чтобы сделать правильной выбор, предварительно рекомендуется ознакомиться с эксплуатационными характеристиками всех типов труб.

Назначение и применение запорной арматуры в водопроводных системах

И если регулирующая арматура позволяет контролировать пропускную способность того или иного участка трубопровода, то у запорных устройств основная функция заключается в полной остановке движения носителя. Впрочем, современные устройства постепенно стирают эту грань. Почти каждый регулирующий элемент способен выполнять роль запорного и наоборот.

Существует перечень общих характеристик, которыми должно обладать любое запорное устройство:

  • Способность выдерживать определённый уровень температуры и давления.
  • Необходимая пропускная способность.
  • Антикоррозийное покрытие, защищающее металл от ржавчины.

Последний параметр применим лишь к металлическим изделиям, подверженным коррозии. Вообще же, водопроводная арматура может изготавливаться из различных материалов: латуни, бронзы, стали, чугуна, пластмассы и т.п.

Детальная характеристика кранов. Их классификация, функциональная характеристика и область применения.

Сложно даже представить, насколько широка область их применения — трубопроводы, водопроводы, паропроводы и газопроводы в обязательном порядке комплектуются этими деталями. Как правило, используются краны имеющие небольшие размеры, слабое сопротивление. Масса подобного рода детали составляет от 0,881 кг до 8,64 кг. Диаметр d в дюймах от одного до трех.

Газопровод также не может функционировать без элементов запорной арматуры

По другой классификации (структурной) чаще всего применяются следующие типы кранов: пробковые и шаровые. Они, уже, в свою очередь, подразделяются на натяжные и сальниковые (основной критерий различия — это способ их герметизации). Подсоединение к трубопроводу осуществляется с помощью муфты, фланца или сварки. Краны пробковые (газовые, муфтовые, чугунные) нашли применение на трубопроводах, по которым производится подача природного газа. Прикрепление осуществляется при использовании резьбовой муфты. Следует отметить, что нормальное функционирование кранов этих видов возможно при следующих показателях: рабочее давление — Pp=0,1 МПа, tp< 50°С.

Другой вид кранов — сальниковые (муфтовые чугунные). Они необходимы на трубопроводах, при помощи которых производится транзит воды или нефти. Необходимая температура для благополучного функционирования составляет tp< 100°С. Особенности строения заключаются в том, что основные детали крана (корпус, пробка, сальник, заполненный пенькой или резиной) сделаны из чугуна.

В том случае, если же необходимо установить кран на трубопровод большого диаметра, следует остановить выбор на шариковом кране, обладающим малыми размерами, слабым сопротивлением и высоким качеством. Если же будет подаваться газ или жидкость (вода, или любая другая текучая среда) в широком диапазоне температур по одному и тому же трубопроводу, необходимо применение фланцевого стального крана со смазкой или с патрубками под приварку. Можно управлять как дистанционно, так и в ручную, при помощи маховика.

Регулирующий клапан

Плюсы и минусы электрозадвижек

Скажем, что хорошо, а что плохо в электроподводе к задвижке.

По функционалу электрифицированный затвор ничем не отличается от обычного ручного запорного механизма.

К преимуществам электрической регулировки можно отнести.

«Хорошо»«Плохо»
доступность управления запорной арматурой на труднодоступных участках водопроводаневозможность установки электропривода на объектах с повышенной взрывоопасностью
возможность автоматической регулировки, открытия/закрытияпри некачественной сборке и материалах возможна разгерметизация механизма
управление вентилем на трубопроводе большого диаметра без усилийнеобходимость в источнике бесперебойного питания
быстрая, но плавная регулировка напора
моментальное срабатывание запорного механизма при включении
устойчивость к коррозии
задвижка в открытом положении не препятствует прохождению потока жидкости

Виды и устройство запорной арматуры

Арматура для пластиковых водопроводных труб классифицируется в зависимости от назначения, конструкции, области применения, условий эксплуатации и способа крепления. На выбор устройства влияет материал изготовления – он должен подходить по характеристикам для установки на определенную магистраль.

В зависимости от особенностей применения выделяют следующие виды арматуры:

  • Запорная. Этот класс изделий самый многочисленный – он составляет ¾ всей применяемых устройств. Используют для полного отключения потока носителя в магистрали и ее пуска при необходимости. Запорные изделия включают задвижки, краны и вентили. Их используют для регулировки движения различных сред – газа, пара, воды.
  • Регулирующая. Устройства этого вида запорной арматуры систем водоснабжения имеют клапаны и называются регуляторами уровня жидкости, давления, среды. Они двигаются за счет работы электропривода. Одно из распространенных названий таких моделей – дросселирующая арматура.
  • Предохранительная. Благодаря этим устройствам обеспечивается защита коммуникаций различного назначения от превышения давления сверх допустимых значений. Если этот показатель становится больше нормы, происходит частичный сброс рабочей среды. Предохранительная арматура включает в себя разрывные мембраны, перепускные клапаны, импульсные устройства.
  • Защитная. Основное значение таких механизмов состоит в предотвращении аварий и поломок при недопустимых для магистрали параметрах технологических процессов. Кроме того, механизм предотвращает течение рабочей среды в противоположном направлении. К защитной арматуре относят отключающие и обратные клапаны.
  • Распределительно-смесительная. Она имеет другое название – многоходовая. К таким устройствам относят распределительные клапаны и трехходовые краны. Изделия применяются для смешивания сред или раздачи рабочих потоков по нескольким направлениям.
  • Контрольная. Предназначена для наблюдения и регулирования уровня жидкости в котлах и сосудах.
  • Фазоразделительная. Используется для разделения рабочих сред, находящихся в разных состояниях. К таким устройствам относятся отводчики конденсата и маслоотделители.

Фланцевые задвижки

По способу соединения устройства делятся в соответствии со следующей классификацией:

  • Фланцевые. Эта разновидность фурнитуры представлена круглыми, прямоугольными и треугольными моделями. Квадратные устройства предназначены для сред с ограниченными показателями давления – не выше 2 атмосфер. Круглая форма более предпочтительная – на ее производство затрачивается минимум ресурсов, а по надежности она превосходит другие виды.
  • Бесфланцевые. Ассортимент предлагаемых изделий этого типа довольно обширен по способам ее подсоединения к трубопроводам, патрубкам емкостей и сосудов. Модели этой группы могут быть цапковыми, штуцерными, приварными и муфтовыми.

Запорная арматура устанавливается на ПНД, металлопластиковые, полипропиленовые и магистрали из нержавеющей стали.

Классификация запорной арматуры

Эта арматурасодержит в своем составе целый набор крепежей, узлов, приспособлений, деталей, которые используются для регулирования различных потоков. Среди них можно выделить следующие элементы:

Они устанавливаются на различных трубопроводах, в емкостях и на агрегатах.

В действие данные элементы приводятся при помощи специального электрического приспособления или вручную. Существует несколько типов такого оборудования, как запорная арматура для водоснабжения. Виды элементов бывают предохранительные и смесительные.

Требования, которые предъявляются к данному виду оборудования, должны соответствовать следующим стандартам:

Материал изготовления – латунь, сталь, бронза, пластмассы, чугун.Каждый элемент отвечает специальным условиям эксплуатации.Показатель пропускной способности достаточно высокий.Запорная арматура для водоснабжения рассчитана на определенное давление и температуру.Обязательным требованием является антикоррозийное покрытие,которое предотвращает появление ржавчины.

Разновидности и особенности конструкции

В зависимости от способа функционирования и конструктивного исполнения, запорную арматуру можно разделить на несколько категорий:

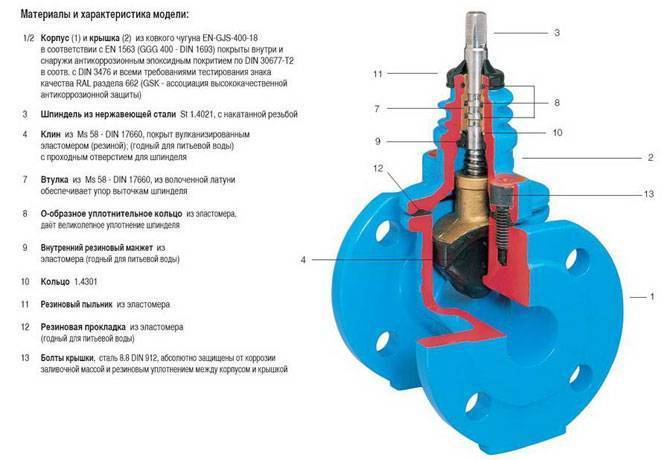

Задвижка

Разновидность запорного устройства, оснащённого подвижным элементом, устанавливаемым либо вдоль движения носителя, либо поперёк. Изготавливаются преимущественно из чугуна. По конструкции задвижки можно разделить на две группы:

  • Параллельные. Рабочий орган задвижки представляет собой два стальных диска, расположенных параллельно друг другу.
  • Клиновые. Оборудованы двумя металлическими кольцами, размещёнными под углом.

Основная область применения задвижек – крупные трубопроводы диаметром больше 50 мм. Размер трубы накладывает на эти устройства повышенные требования по прочности и надёжности. Такая запорная арматура позволяет перекрывать движение носителя плавно, защищая элементы системы от гидроудара.

Впрочем, иногда это достоинство превращается в недостаток, поскольку быстро открыть или перекрыть трубопровод в случае аварийных ситуаций устройство не сможет. Регулировку потока рабочей среды при помощи задвижки также производить не получится, этот элемент может работать только в качестве запора.

В момент движения запирающего механизма, уплотняющие элементы подвергаются сильному трению. При частом использовании это быстро приводит к их истиранию и, как следствие, нарушению герметичности в месте перекрытия.

Для водопроводных сетей с холодной водой чаще применяются чугунные задвижки, тогда как для горячей воды стоит предпочесть стальные изделия, менее чувствительные к частым перепадам температур. Наиболее практичными считаются задвижки из универсальных сплавов, они одинаково хорошо будут выполнять свои функции в любых трубопроводных сетях.

Заслонка

Простота конструкции и практичность делают этот вид запорной арматуры очень популярным. Заслонка представляет собой, по сути, диск, расположенный внутри трубопровода и способный вращаться вокруг своей оси, перекрывая поток рабочей среды.

Заслонки могут эксплуатироваться в любых типах трубопроводов, от частных домов и квартир до магистралей диаметром свыше одного метра. Управление заслонкой малого диаметра проще осуществлять вручную, в крупных сетях элемент может оснащаться электрическим, гидравлическим или пневматическим приводом. По способу монтажа делятся на фланцевые и бесфланцевые.

Кран

Наиболее распространённая в быту разновидность запорной арматуры. Представляет собой корпус с запорным устройством (диском, шаром, клапаном и т.п.), уплотнителями и элементом управления потоком носителя (ручкой, вентилем и т.п.). Очевидным достоинством такого устройства является его компактность, удобство использования и возможность ремонта.

В зависимости от назначения краны подразделяются на несколько видов:

  • Проходные. Монтируются на ровных участках трубопроводных систем.
  • Угловые. Предназначены для создания линий различной конфигурации.
  • Смесительные. К центральному отверстию подводятся два трубопровода, что позволяет смешивать, к примеру, холодную и горячую воду.

Вентиль

Данная разновидность запорно-регулирующей арматуры чаще используется для регулировки потока рабочей среды, т.е. запорная функция элемента является вторичной.

Корпус вентиля представляет собой Т-образную конструкцию, сплошная часть которой является частью трубопровода, а вертикальная содержит движущийся запорный элемент в виде поршня. Перемещаясь вдоль своей оси, поршень может изменять интенсивность потока носителя, вплоть до его полной остановки.

К этой же категории можно отнести обратный клапан – элемент, препятствующий обратному движению потока. При нормальном движении потока, под действием его напора, запорный элемент клапана поднимается вверх. Если же поток носителя ослабевает или обращается вспять, запорный элемент опускается, полностью блокируя данный участок трубопровода.

Окончательный выбор элементов запорной арматуры должен соответствовать их функционалу и условиям эксплуатации.

Основные функции и особенности строения, которыми характеризуются заслонки

Применение этих деталей оправдано только в том случае, если же диаметр трубопровода составляет около 2200 мм. Эти детали характеризуются рядом весьма выгодных преимуществ:

  1. Максимально возможная простота устройства, при которой оно, как всегда, показывает наибольшую эффективность.
  2. Они просты в управлении.
  3. Цена их вполне приемлема и вес. Как правило, управление заслонками осуществляется в ручную, однако иногда производятся укрепленные заслонки с помощью гидропривода или пневмопривода. Важный момент — дистанционное управление возможно только в случае с заслонками, обладающими диаметром 300-1600 мм на Ру = 1,0 МПа.
  4. Очень редко требуется ремонт.

Краткая характеристика каждого вида деталей

Запорная арматура может быть самого разного диаметра

Следует сразу же отметить одну отличительную особенность запорных вентилей — их габариты не превышают 300 мм в диаметре прохода. Применимы эти детали исключительно в тупиковых участках системы подачи жидкости (воды, газа или любой другой текучей среды). Кроме того, возможно их использование и для сильфонного уплотнения шпинделя.

Помимо этой разновидности деталей, получили признание среди мастеров-гидравликов так называемые шаровые краны и заслонки простой конструкции в виду своей надежности и полифункциональности.

Вентели, предназначенные для использования на трубах маленького диаметра

Важным преимуществом задвижек является относительно простое строение: короткая длина, слабое гидравлическое сопротивление. Классифицируют их на два типа: параллельные двухдисковые и клиновые. В том случае, если же давление, оказываемое жидкой или же газообразной средой, будет незначительным, то следует использовать двухдисковые задвижки, высокое давление обуславливает необходимость установки клиновых (сам клин может быть цельным, упругим или составным).

Конструктивные особенности типовых представителей ассортимента

Рассматривая классификацию трубопроводной арматуры промышленного типа, можно сделать вывод, что к типичным представителям ее ассортимента относятся такие узлы, как:

Задвижка

Эта разновидность трубопроводной арматуры состоит из корпуса и запорного элемента, перемещаемого в плоскости, перпендикулярной к центральной оси трубопровода. Задвижки можно использовать в системах с малым гидравлическим сопротивлением потока и диаметром трубы в 2 метра. Причем максимальное давление в таком трубопроводе не должно превышать 25 МПа. К недостаткам задвижек относится недостаточная ремонтопригодность, большие габариты и высокая материалоемкость такой арматуры.

По типу ассортимента задвижки относятся к запорным узлам. Причем  для изготовления данной разновидности запорной арматуры используется конструкционная сталь, латунь или серый чугун.

Вентиль

Данный узел применяется в качестве запорного и регулирующего устройства. Он состоит из стального или чугунного корпуса и запорного элемента, перемещаемого параллельно направлению движения потока. Конструктивно вентили разделяют на устройства со штоком возвратно-поступательного перемещения запирающего элемента и устройства со штоком вращательно-поступательного перемещения запирающего элемента. В первом случае маховик вентиля движется вместе с запирающим элементом, а во втором – маховик сдвигает резьбовой шпиндель запирающего элемента.

Вентиль отличается достаточно большими габаритами и хорошей ремонтопригодностью. Диаметр трубопровода, готового принять вентиль, как правило, не превышает 250-310 миллиметров.

Затвор

Этот тип арматуры относится к устройствам запорно-регулирующего типа. Затвор состоит из стального корпуса и запорного элемента, перекрывающего движение потока в перпендикулярной плоскости (путем поворота запорного диска вокруг своей оси). Затвор можно использовать в трубах любого диаметра. При этом его масса и габариты отличаются завидной умеренностью. Недостаток у затвора только один – недостаточная герметичность. Поэтому затворы монтируют только в системы со слабым и средним давлением.

Кран

По своей конструкции кран напоминает затвор. Только, в отличие от упомянутого элемента, запорный узел крана имеет форму не диска, а тела вращения. В итоге, краны обеспечивают лучшую герметичность и могут использоваться в трубопроводах любого типа, осуществляя запорно-регулирующие функции. При этом запорный элемент крана может «работать» в любой плоскости относительно направления течения потока. И эта особенность кранов позволяет минимизировать их габариты.

Клапан

Данная разновидность запорной арматуры является  производной от вентиля (хотя, скорее наоборот – это вентиль похож на клапан). Конструкция клапана состоит из корпуса и запорного элемента, работа которого регулируется физическими характеристиками транспортируемого потока. То есть, в отличие от вентиля, клапан не имеет внешних управляющих элементов.

В большинстве случаев шток или шпиндель клапана «управляется» подпружиненным затвором. Причем силу натяжения пружины подбирают под величину внутреннего давления потока в системе. То есть клапан может перекрыть трубопровод при недостаточном или избыточном давлении. Обратный клапан перекрывает поток в трубопроводе при попытке носителя двинуться не в том направлении.

Электрозадвижки в пожарных установках – виды и применение

Повышенные требования к запорной арматуре трубопроводов предъявляются при проектировании АУП в многоквартирных домах, производственных объектах, социальных учреждениях, торговых комплексах и других крупных строениях.

Во многих случаях нормами регламентируется обязательное использование во внутреннем пожарном водопроводе задвижки с электрическим приводом.

  • Пункт 7.2.8 документа СП 30.13330.2012 указывает, что запорный механизм на обводной линии счетчика должен быть оснащен электроприводом для автоматического или ручного дистанционного запуска. Поэтому электрическая задвижка лучше всего подойдет под этот пункт норматива.
  • П. 4.2.7 правил СП 10.13130.2009 говорит, что открытие электроприводной задвижки и пожарного крана или запуск насосов должны происходить одновременно. Значит вместе с активацией главных элементов противопожарного оборудования, должны открываться запорные механизмы.

Это интересно: Генераторы пены низкой кратности: СВП, СВПЭ, СВПК, ПЛСК (П) С
