Как защитить бытовую технику от перепадов напряжения в электрической сети

Чем поможет сетевой фильтр

Чаще всего бытовые сетевые фильтры выполнены в виде удлинителя. Таким образом, к нему может быть подключено сразу несколько единиц бытовой техники. Фильтры отличаются количеством розеток и длиной кабеля. Обычно устройство снабжается собственным выключателем с индикацией подачи питания. Фильтр может иметь индивидуальные выключатели питания для каждой розетки.

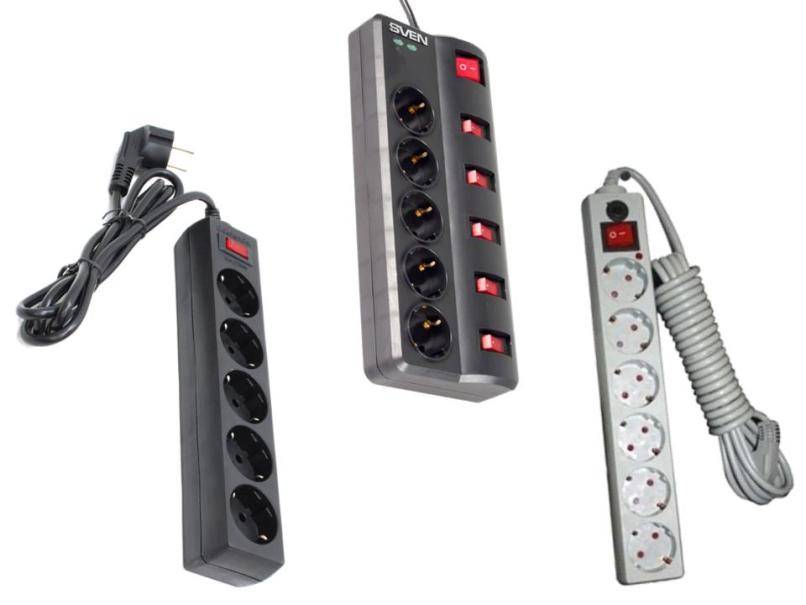

Популярные сетевые фильтры

Ряд моделей имеют защиту от короткого замыкания и перегрузки. Общий ток нагрузки устройств такого рода не превышает 6-16А. Собственно фильтр таких устройств состоит из нескольких конденсаторов и катушек индуктивности. Таким образом, обеспечивается защита электроники от маломощных и коротких импульсов помех. Последние могут создаваться, в том числе, бытовой техникой, подключенной в домашней сети.

Заметим, что блоки питания большинства современных электронных приборов уже имеют аналогичные схемы в своем составе. Иными словами, подобные сетевые фильтры можно рассматривать как удлинители с дополнительной фильтрацией и сервисными возможностями.

Способы защиты от перенапряжений в электрических сетях

Перенапряжение – это ненормальный режим работы в электрических сетях, который заключается в чрезмерном увеличении значения напряжения выше допустимых значений для участка электрической сети, который является опасным для элементов оборудования данного участка электрической сети. Изоляция оборудования электроустановок рассчитана на нормальную работу при определенных значениях напряжения, в случае наличия перенапряжения, изоляция приходит в негодность, что приводит к повреждению оборудования и представляет опасность для обслуживающего персонала или людей, которые находятся в непосредственной близости к элементам электрических сетей.

Перенапряжения могут быть двух видов – природными (внешними) и коммутационными (внутренними). Природные перенапряжения – это явление атмосферного электричества. Коммутационные перенапряжения возникают непосредственно в электрических сетях, причинами их проявления могут быть большие перепады нагрузки на линиях электропередач, феррорезонансные явления, послеаварийные режимы работы электрических сетей.

Способы защиты от перенапряжений

В электроустановках для защиты оборудования от возможных перенапряжений применяют такое защитное оборудование, как разрядники и ограничители перенапряжения нелинейные (ОПН) .

Основным конструктивным элементом данного защитного оборудования является элемент с нелинейными характеристиками. Характерная особенность данных элементов заключается в том, что они изменяют свое сопротивление в зависимости от приложенного к ним значения напряжения. Рассмотрим вкратце принцип работы данных защитных элементов.

Разрядник или ограничитель перенапряжения присоединяется к шине рабочего напряжения и к контуру заземления электроустановки. В нормальном режиме, то есть, когда сетевое напряжение находится в пределах допустимых значений, разрядник (ОПН) имеет очень большое сопротивление, и он не проводит напряжение.

В случае возникновения перенапряжения на участке электрической сети сопротивление разрядника (ОПН) резко падает, и данный защитный элемент проводит напряжение, способствуя утечке возникшего скачка напряжения в заземляющий контур. То есть на момент перенапряжения разрядник (ОПН) осуществляет электрическое соединение провода с землей.

Разрядники и ОПН устанавливаются для защиты элементов оборудования на территории распределительных устройств электроустановок, а также в начале и в конце линий электропередач напряжением 6 и 10 кВ, которые не оборудованы грозозащитным тросом.

Для защиты от природных (внешних) перенапряжений на металлических и железобетонных конструкциях открытых распределительных устройств устанавливают стержневые молниеотводы . На высоковольтных линиях напряжением 35 кВ и выше применяют грозозащитный трос (тросовый молниеотвод), который располагается в верхней части опор линий электропередач на всей их протяженности, соединяясь с металлическими элементами линейных порталов открытых распределительных устройств подстанций. Молниеотводы притягивают атмосферные заряды на себя, тем самым предупреждая их попадания на токоведущие части электрооборудования электроустановок.

Для обеспечения надежной защиты оборудования электроустановок от возможных перенапряжений, разрядники и ограничители перенапряжений, как и все элементы оборудования, должны проходить периодические ремонты и испытания. Также необходимо в соответствии с установленной периодичностью проверять сопротивление и техническое состояние заземляющих контуров распределительных устройств.

Перенапряжения в низковольтных сетях

Явление перенапряжений также характерно и для низковольтных сетей напряжением 220/380 В. Перенапряжения в низковольтных сетях приводят к выходу из строя не только оборудования данных электрических сетей, но и электроприборов, которые включены в сеть.

Для защиты от перенапряжений в домашней электропроводке используют реле напряжения или стабилизаторы напряжения, источники бесперебойного питания, в которых предусмотрена соответствующая функция. Также существуют модульные устройства защиты от импульсных перенапряжений, предназначенные для установки в домашний распределительный щиток.

В низковольтных распределительных устройствах предприятий, электроустановок, ЛЭП для защиты от перенапряжений применяют специальные ограничители перенапряжений по принципу работы схожие с высоковольтными ОПН.

Альтернативный вариант — реле контроля напряжения в сети

Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.

Варианты модульных реле напряжения

Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.

Реле напряжения ASV-3M после срабатывания необходимо включить вручную

При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.

Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.

Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.

Монтажная схема подключения реле напряжения в сети 220В

Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.

Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.

Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.

Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.

При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.

Схема подключения нескольких реле напряжения в однофазной сети

В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.

Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Что делать потребителю энергии?

Наиболее простой способ защиты от скачков напряжения – отключение приборов в критической ситуации. Такие устройства базируются на реле контроля напряжения типа РН и электронных схемах управления. При чрезмерном перепаде в сети бытовая техника отключается, а при возврате в стабильное состояние – автоматически включается снова.

Такие устройства монтируются непосредственно на входе в электроприбор. С их помощью, чаще всего, защищаются аппараты длительной работы (холодильники, стиральные машины и т.п.). При частых и длительных колебаниях в сети необходимо позаботиться о непрерывном поддержании ее параметров в пределах нормы. Для этих целей используются специальные устройства – стабилизаторы напряжения.

Если колебание происходит в пределах рабочего диапазона, то аппарат постоянно удерживает напряжение на номинальном значении (220 В) с отклонением не более 1-2%. При скачках сверх допустимых значений прибор отключается и включается вновь при возврате в рабочие пределы. Современные стабилизаторы имеют рабочий диапазон порядка 160-250 В.

Если перепады напряжения вызваны внутриквартирными причинами (например, плохое качество проводки), то для исправления ситуации надо вызвать профессионального электрика. Он найдет причины и устранит неисправности. Другое дело, когда наблюдаются сетевые нарушения, и поступает на вход квартиры напряжение, не отвечающее требованиям ГОСТ. Если такие случаи фиксируются часто, то следует воспользоваться своим правом потребителя услуги.

Куда жаловаться?

С претензией на качество электроснабжения можно обратиться в:

• управляющую компанию;
• территориальную электросетевую компанию;
• департамент ЖКХ муниципалитета;
• Жилинспекцию;
• Роспотребнадзор.

Пожаловаться можно путем личного посещения организации, письмом по почте или через электронную почту. Порядок действия:

1. подача заявки в организацию, обслуживающую дом, и вызов электрика;
2. составление электриком акта об отклонениях от нормы;
3. подача заявления с приложением акта в управляющую компанию с просьбой исправить ситуацию;
4. при отказе – направление жалобы (претензии) в контролирующий орган.

Как составить жалобу?

При отказе от устранения нарушений жилец имеет право подать жалобу в любой из вышеуказанных органов. Основой для ее оформления являются Закон «О защите прав потребителей», Постановление Правительства РФ от 06.05.2011 №354 и ГОСТ 32144-2013, устанавливающий нормы качества электроэнергии. Жалоба подается в письменной форме в свободном стиле. Обязательными являются некоторые пункты:

1. Наименование организации и ФИО лица, которому пишется претензия.
2. ФИО, паспортные данные и адрес лица, подающего жалобу.
3. Причины обращения и претензии со ссылками на законодательство РФ.
4. В конце необходимо описать ваши требования.
5. Поставить дату и подпись.

Важно четко указать выявленные нарушения. Обоснованными можно считать такие претензии:. Обоснованными можно считать такие претензии:

Обоснованными можно считать такие претензии:

• чрезмерно низкое или высокое значение напряжения;
• длительные периоды нестабильного напряжения и полная его потеря;
• отклонение частоты сигнала от нормы;
• появление импульсного напряжения.

Потребитель имеет право выставить такие требования:

1. Снижение тарифа на 0,15% за каждый час поставки электроэнергии, несоответствующего качества (Постановление №354).
2. Компенсация убытков при выходе из строя бытовой техники, по причине резкого скачка напряжения.

К жалобе прикладывается акт нарушений, акт или справка с ремонтной мастерской о выходе техники из строя.

жалобы на низкое напряжение в электросетиСкачать образец жалобы на низкое напряжение в электросетиМы не рекомендуем самостоятельно оформлять документы. Экономьте время – обращайтесь к нашим юристам по телефонам:

В какие сроки на нее должны отреагировать?

Организация, отвечающая за электроснабжение дома, обязана отреагировать на претензию в течение 3 дней ПП 354, если жалоба подана в госорганизацию, то срок до 30 дней, ФЗ-59 ст. 12. Для уточнения причин и оценки ущерба она имеет право направить специальную комиссию, а также привлекать независимых экспертов. Соответствующий акт оценки состояния направляется заявителю.

Трехфазная установка

В трехфазной схеме увеличивается ширина ограничителя и количество защищаемых соединений. Однако принцип функционирования ограничителя остается неизменным. Наиболее часто используемые трехслойные системные защитные устройства, работающие в системе 4 + 0, что означает присоединение к разряднику следующих линий:

• 3-фазные провода
• 1 нейтральный провод

Каждый из проводов подлежащих защите имеет равные права, то есть возможные перенапряжения устраняются путем подачи тока на защитную установку и, как результат, на землю.

Конечно для установок TN-C (установка без отдельного защитного провода) можно приобрести защитные устройства только с 3 защищаемыми разъемами. Затем с нижней стороны подключите ограничитель к полосе PEN (нейтральная защита).

Молниезащита от перенапряжений

Защитные системы против грозовых разрядов могут быть устроены разными способами, в зависимости от технических условий.

1.

Первый вариант предполагает внешнюю молниезащиту, устанавливаемую дома (рис. 1). В этом случае допускается максимальная сила удара молнии непосредственно в элементы самой системы. Расчетная величина такого тока составит примерно 100 кА. Защититься от мощного импульса при перегрузке возможно с помощью комбинированного УЗИП, который устанавливается внутрь вводного электрического щита и действует как выключатель. Одно такое устройство защитит все оборудование, находящееся в доме.

В другом случае внешняя молниезащита отсутствует, а напряжение подается к дому по воздушной линии (рис. 2). Молния ударяет в опору ЛЭП с расчетным током, проходящим через УЗИП, величиной тоже 100 кА. Защитить электрооборудование от мощного импульса помогут специальные устройства с защитой, размещаемые во вводном щите, на стене здания или на самом столбе, в месте ответвления линии. При использовании распределительного щита, защита организуется по такой же схеме, как и в предыдущем варианте.

2.

Если же УЗИП устанавливается на столбе, то нецелесообразно применять дифференциальные устройства 3 в 1, поскольку на участке от столба до здания возможно появление наведенных, то есть, повторных перенапряжений. Поэтому будет вполне достаточно прибора класса 1+2, а при расстоянии до дома свыше 60 метров, внутри дома в главный щит дополнительно устанавливается УЗИП 2-го класса.

И, наконец, третья ситуация, когда питание дома подается через подземный кабель, в том числе и в сети 380 В, а внешняя молниезащита тоже отсутствует (рис. 3). Максимум, что может случиться – появление наведенных импульсных перенапряжений. Ток молнии не попадет в сеть даже частично. Величина расчетного импульсного тока составляет около 40 кА. Чтобы защитить электрооборудование достаточно УЗИП 2-го класса, установленного во вводный электрический щит.

3.

Устройство защиты от перепадов напряжения: стабилизатор

Если говорить о принципе работы этого устройства, то такой сложный и напичканный электроникой прибор, как автоматический стабилизатор напряжения, выгодно отличается от вышеописанной защиты. Он не отключает подачу энергии, а так сказать, выравнивает напряжение, превращая его из очень высокого или низкого напряжения в пригодный для работы домашних электроприборов ток.

Настенный стабилизатор напряжения фото

Современная промышленность производит несколько типов стабилизаторов напряжения – основное их различие заключается в мощности. Одни (простые стабилизаторы напряжения) позволяют использовать их для одного или нескольких потребителей, а другие (более сложные) предназначены для защиты всех квартирных или домашних потребителей электроэнергии.

Автоматический стабилизатор напряжения

При выборе стабилизатора для дома или квартиры следует обратить внимание на следующие параметры работы:

• Количество фаз – применяется при больших нагрузках в домах с огромным количеством потребителей. С его помощью производится подключение электроприборов к двум разным фазам (к примеру, освещение на одну фазу, а розетки на другую).
• Выходная мощность – здесь все зависит от нагрузки на электрическую цепь.
• Диапазон входного напряжения – чем больше перепады, тем соответственно должен быть шире входной диапазон рабочего напряжения.
• Точность стабилизации – стабильное напряжение всегда благоприятно сказывается на работе большинства электрических приборов.
• Быстродействие – как правило, практически у всех современных стабилизаторов напряжения эта характеристика на высоте.
• Масса и габариты – тут уж нужно исходить из места установки стабилизатора. Если смотреть на этот показатель с технической стороны, то, как правило, большие и массивные стабилизаторы оказываются намного лучше.

Устройство защиты от скачков напряжения фото

Защита от скачков напряжения: реле-прерыватель

Принцип работы данного устройства достаточно простой – при повышении или снижении напряжения в бытовой сети электроэнергии срабатывает реле и полностью обесточивает проводку. После вынужденного отключения электроника реле-прерывателя каждые несколько секунд проверят сеть на стабильность напряжения и, если оно в допуске, прибор автоматически возобновляет подачу электричества.

Такой принцип работы характеризует и основной недостаток этого прибора. Как правило, перепады напряжения в нашей сети могут происходить довольно длительное время – как результат, потребитель либо долгое время остается без источника энергии, либо работает с частыми перерывами, что тоже не очень хорошо отражается на его работоспособности. Такое устройство защиты от перепадов напряжения можно назвать грубым решением данной проблемы – хотя вы и спасаете, к примеру, тот же котел отопления от сиюминутной «смерти», вы значительно сокращаете его срок эксплуатации.

Реле защиты от скачков напряжения фото

В использовании реле-прерыватель довольно прост – на лицевой панели он имеет всего две кнопки управления, с помощью которых регулируется верхний и нижний предел допустимого напряжения, а также небольшой экран для вывода информации о состоянии электрической сети. Процесс настройки данного прибора тоже не является сложным – длительное нажатие кнопок позволяет прибору переключиться в режим настройки, а последующее короткое нажатие на них обеспечивает установку пределов напряжения.

Современная промышленность производит два таких типа устройств для защиты от скачков напряжения – одно предназначено для местного использования и включается в розетку, а второе применяется для глобальной защиты всех домашних потребителей электроэнергии и устанавливается непосредственно в электрический щиток. Преимущества последнего переоценить сложно, ровно, как и его недостатки. В случае нестабильной работы энергетической сети без источника питания остается сразу вся квартира или дом. В этом отношении намного привлекательнее выглядит работа стабилизатора напряжения.

Устройство защиты от перепадов напряжения

Типы устройств защиты от скачков напряжения

Как эффективную защиту от скачков напряжения в квартире можно применить стабилизаторы напряжения, датчики превышения напряжения, ограничители скачков напряжения, а также реле контроля напряжения;

Установка реле контроля напряжения в электрическом щите

— бытовые стабилизаторы напряжения устанавливают при нестабильной сети, когда напряжение занижено или завышено. Если стабильность электросети хорошая и укладывается в ±10%, тогда лучше использовать реле контроля напряжения в целях защиты от скачков напряжения 220 В бытовой техники и электроприборов. Да и стоимость стабилизаторов напряжения значительно выше;

— ограничители скачков напряжения ставят для защиты электросети при больших бросках в сети во время удара молнии;

— реле контроля напряжения — это бюджетный вариант защиты, когда не требуется стабилизация электросети, а нужна только защита от скачков напряжения в квартире.
