Защитный экран для печи в бане: как и из какого материала его сделать

Виды экранов

Защитные конструкции предназначаются для установки в банях с металлическими печами. Если в вашей парной оборудована кирпичная печка, то никакой экран не нужен — просто убедитесь, что между ней и деревянной стеной есть воздушный зазор.

Что касается обладателей металлических каменок, то им необходимо тщательно продумать, из какого материала они будут оборудовать экран для банной печи.

Специалисты предлагают использовать один из следующих вариантов:

Кирпич. Такая перегородка должна быть, как минимум, на 20 см выше отопительного устройства. В нижней части стенки оставляются зазоры для обеспечения воздухообмена между каменкой и экраном. В случае необходимости эти отверстия перекрываются топочными дверцами.Для кладки банного экрана чаще всего используется шамотный кирпич. Раствор изготавливается на основе цемента / глины. Толщина кладки может составлять 1/2 кирпича (12 см) либо 1/4 кирпича (6 см), однако следует помнить, что у слишком тонкого экрана будут низкие теплоизоляционные показатели. Расстояние от кирпичной кладки до печи должно составлять 5-15 см

Аналогичную дистанцию необходимо сохранить между экраном и стенами бани.
Важно
: кирпичную кладку нельзя располагать впритык к печи, поскольку в этом случае вы не получите эффект экранирования.

Металл. Защитный экран для печи в бане может быть выполнен из чугуна или нержавеющей стали

Такая перегородка хороша тем, что она будет не поглощать тепло, как в случае с конструкцией из кирпича, а отражать его в помещение парной. Стальные листы сильно нагреваются, поэтому экраны из этого материала рекомендуют дополнять 10-сантиметровой засыпкой из битого кирпича, керамзита или щебня, которые плохо проводят тепло.Металлическая перегородка устанавливается в виде короба либо фиксируется в углу, непосредственно между стеной и каменкой. Расстояние от экрана до печи и стен должно составлять не менее 12 см. При необходимости в устройстве дополнительной теплоизоляции можно использовать базальтовый лист: он закрепляется на наружной стенке перегородки с небольшим зазором снизу, чтобы пол проветривался от конденсата.

Дерево. Этот материал используется исключительно для изготовления декоративных ограждений, которые не позволят банщикам подойти близко к печи и, следовательно, защитят от возможных ожогов. Конструкция располагается на расстоянии не менее 50 см от каменки. Если на древесине появились потемнения, значит, перегородку необходимо отодвинуть еще дальше. Высота и дизайн такого ограждения зависят от того, посещают ли вашу баню дети: если да, то лучше сделать ее высокой (порядка 1 метра) и частой (чтобы ребенок не мог просунуть руку между элементами).

Защитный экран банной печи может быть выполнен из чугуна или нержавеющей стали — он будет отражать тепло в помещение парной.

Варианты отделки

Создавать изолирующие от тепла конструкции или наносить покрытия такого плана нужно тогда, когда расстояние от стен печей или каминов до защищаемой поверхности будет меньше установленных нормативов. Они таковы: от стен до поверхности печи, сложенной из кирпича должно оставаться не менее 32 сантиметров, до обогревательного устройства из металла – не менее метра, а до футерованных металлических топок – не менее 70 сантиметров. В остальных случаях необходим огнеупорный материал для отделки стен в том месте, где стоит печь и подла под ней. Выполнить оформление можно такими видами покрытий:

Отражающими жар внутрь помещения. Как правило, в этой роли выступает лист нержавейки или специальный изолирующий от жара экран из той же нержавеющей стали заводского изготовления.
Защищающими поверхность за счет своих характеристик – физических и химических. Здесь выбор больше – огнестойкий ГКЛ, минерит, стекломагниевый лист, различная керамика и керамогранитные плиты.

Оба варианта отделки достаточно эффективны, но, нередко используются конструкции смешанного типа, включающие в себя как отражающее покрытие, так и внутренний огнеупорный слой. Именно такие решения применяются чаще всего и обеспечивают наивысшую степень изоляции.

Технология изготовления защитного экрана

Основой для создания теплового барьера является листовой негорючий материал. В качестве такого материала используются стекломагнезитовые (СМЛ) или минеритовые плиты. Их монтаж выполняется через втулку, на деревянный каркас или непосредственно на поверхность стены. Наиболее безопасный способ установки данного защитного слоя — монтаж на саморезы через специальную металлическую или керамическую втулку длиной от 3 см. Пример расположения теплового барьера с иллюстрацией внешнего вида втулки на изображении ниже.

Prev 1of1 Next

Далее рассмотрим схему очень эффективного двухслойного защитного экрана с применением различных огнеупорных технологий.

Prev 1of1 Next

Тут можно видеть по сути два защитных экрана. Ближний к стене изготовлен из плит огнестойкого гипсокартона ГКЛО, установленных на металлические профили. Дополнительный отражающий слой выполнен из фольги, закрепленной непосредственно на стену. Поверх гипсокартона выполнен монтаж плит минерита на саморезы через 3-см керамогранитную втулку. Теплозащитные плиты отделаны плиткой, которая укладывается на термостойкий клей.

Теперь приведем примеры более простых, но хорошо зарекомендовавших себя способов создания теплового барьера. Для начала разберемся, как делается перегородка в парилке, в которую выходит топочное окно печи.

Prev 1of1 Next

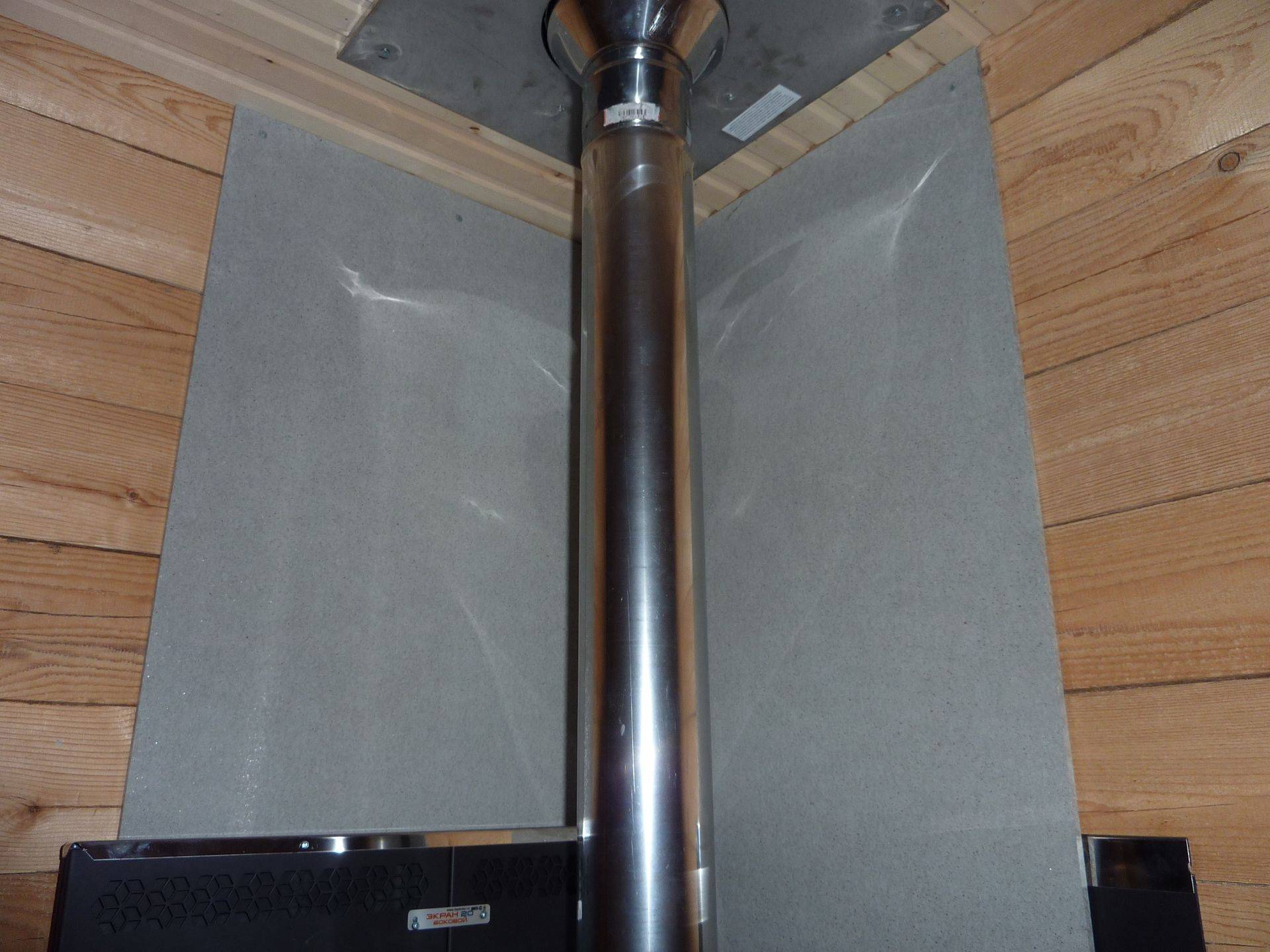

Эта конструкция изготовлена из стекломагниевого листа (СМЛ) толщиной 10 мм, который крепится на металлокаркасе с базальтовым утеплителем внутри.

Prev 1of1 Next

Стены возле печи также защищены слоем стекломагнезита на металлических профилях, отделанного керамогранитной плиткой на термостойком клее.

Prev 1of1 Next

Минимальное расстояние от такого экрана до печи должно составлять 10-12 см

Очень важно использовать качественный 10-мм стекломагнезитовый лист СМЛ Премиум, а не Стандарт. По характеристикам эти два типа материала заметно отличаются. Также важно учитывать, что при изготовлении термобарьера оптимально выполнять монтаж прослойки из негорючего материала в два слоя

Также важно учитывать, что при изготовлении термобарьера оптимально выполнять монтаж прослойки из негорючего материала в два слоя. Организовывая защиту стен, нельзя забывать про правильную изоляцию пола

Организовывая защиту стен, нельзя забывать про правильную изоляцию пола

Prev 1of1 Next

Под печкой обязательно нужно как минимум разместить стекломпагниевую плиту и отражающий металлический лист.

Наиболее распространённый вариант теплозащиты для стен — монтаж стекломагнезита на металлокаркас с отделкой кремогранитной плиткой.

Prev 1of1 Next

Обязательно следует брать либо жаростойкую мастику для кладки плитки, либо термостойки клей и использовать СМЛ плиты только класса Премиум или Люкс.

Ещё похожая технология без использования каркаса — стекломагниевый лист крепился непосредственно на фольгированную пароизоляцию стен.

Prev 1of1 Next

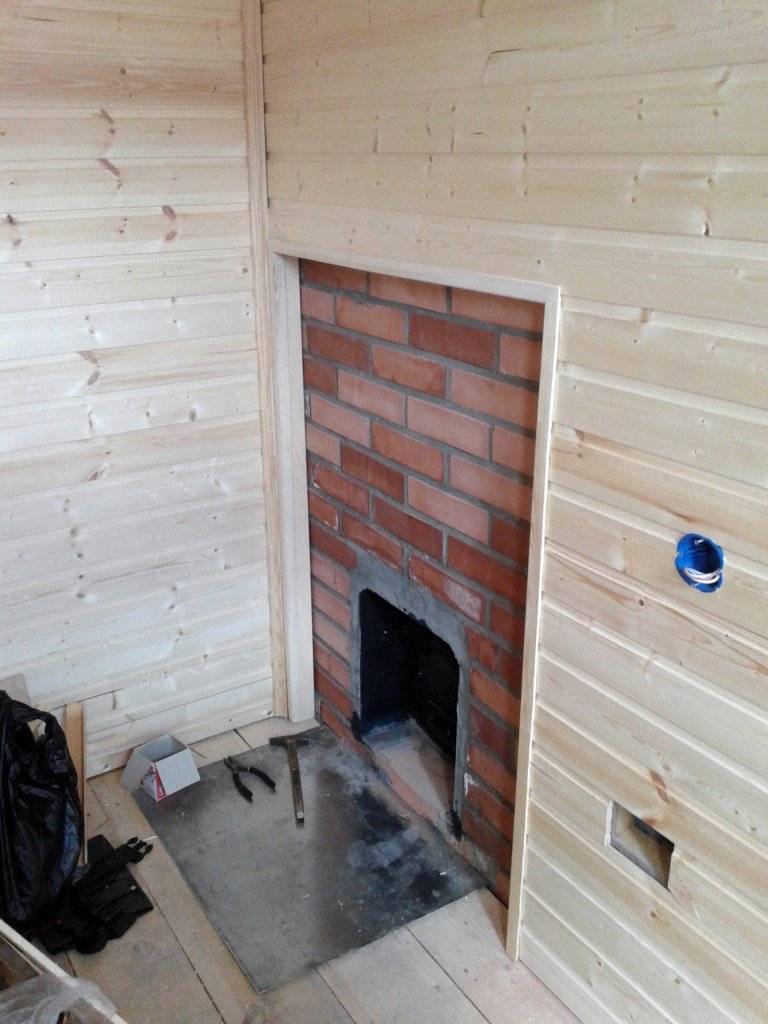

На следующих фото хорошо видно, как защищена стена в месте выхода топочного окна.

Prev 1of1 Next

Вокруг выполнен монтаж СМЛ, а свободное пространство в последствии заполнено огнеупорной базальтовой ватой толщиной 3 см. В зазорах телескопа отверткой всё уплотняется асбестовым шнуром, смоченным в воде.

Выбирая конструкцию защитного экрана всегда в первую очередь смотрите на тип вашей печи и температуру, до которой она прогревается. Если у вас серьёзная габаритная печка с большим количеством камней, которую нужно 2-3 часа топить, прежде чем заходить в парилку, то лучше всего использовать надежный двухслойный теплобарьер, установленный на саморезы через керамические втулки. Также имеет значение соблюдение правильной технологии протопки печи, чтобы металл в топке не нагревался до свечения, так как это приведет к более раннему износу печи и превышению паспортных температур нагрева корпуса.

Подробнее о правилах топки

Ни для кого не секрет, что сердцем всего банного помещения является печь. Именно поэтому она нуждается в весьма бережном и трепетном обращении. От того, как топить баню правильно с железной печкой или кирпичной, зависит срок, который эта печь прослужит.

Первым делом следует позаботиться о наличии качественных дров, которые необходимо закладывать в печь таким образом, чтобы пламя от них было ровным. Помимо этого, в процессе горения должны образовываться жаркие угли.

Внимание! Важно помнить о том, что дрова в обязательном порядке должны быть сухими, поскольку при использовании сырого топлива не избежать дымного и угарного пламени, которое повлечет за собой задымление парной

Все поверхности в бане прогреваются равномерно, при этом избегая появления неприятных запахов, лишь в том случае, когда пар сухой и очень жаркий. Достигнуть этого можно, если нагретые камни имеют малиновый цвет, а их объем по отношению к парной в каменке должен быть 1:50.

У любого парильщика с опытом имеются свои собственные секреты насчет получения по истине ядреного жара, однако существует и сводка определенных правил, которых необходимо придерживаться всем без исключений:

На раскаленные камни нужно аккуратно плескать воду небольшими порциями. Обычно это по 50-100 мл, однако в процессе парения объем сокращается. Ни в коем случае нельзя допускать заливания камней;
Для того, чтобы в процессе заливки охватить большую площадь камней, необходимо использовать веер;
Чтобы пар был как можно более сухой и горячий, воду следует плескать между раскаленными камнями;
Если увлажненные камни сияют яркими малиновыми оттенками, значит вы все делаете правильно;
Свидетельством того, что температура в бане понижается станет шипение воды при попадании на раскаленные камни.

Также следует знать и придерживаться некоторых рекомендаций по поводу того, как растопить печку в бане:

Укладывать дрова необходимо так, чтобы между ними оставались небольшие зазоры. Делается это для лучшей циркуляции воздуха;
Между самым верхним поленом и поверхностью печи должен быть промежуток не менее 2 сантиметров;
Для того, чтобы сэкономить дрова, задвижку трубы можно немного прикрыть;
Для большей теплоотдачи можно немного приоткрыть дверку печи;
Следите за углями, поскольку исходящее от них синевато-желтое пламя свидетельствует об угарном газе.

Как сделать экран для печи в бане

Кирпичный экран для банной печи

Технология создания и установки ограды зависит от используемого материала. Кладка кирпича выполняется шириной в половину или четверть кирпича. Во втором случае нагрузка на фундамент будет меньше, но при этом снижается теплоемкость и прочность конструкции. При выборе вида конструкции необходимо учесть несколько важных деталей:

несущая способность напольного покрытия;
максимальная температура нагревания печи;
желаемая скорость прогревания помещения;
открытость или замкнутость верха конструкции.

Для кладки лучше всего подходит полнотелый облицовочный кирпич. Благодаря высокой теплоемкости помещение быстрее просушивается после использования. Кладочный раствор можно приобрести в строительном магазине или приготовить самостоятельно. Он изготавливается на основе песка и жирной глины. Можно добавить в него 10% цемент, что повысит прочность будущей конструкции.

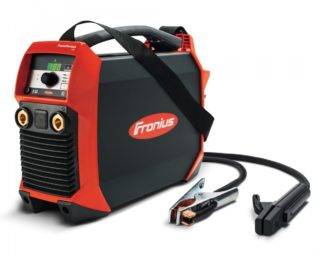

Во время изготовления защитного экрана может потребоваться сварочный аппарат

Во время самостоятельного изготовления защитного экрана для печного оборудования в бане или сауне необходимо подготовить соответствующий набор инструментов:

аппарат для сварки;
болгарка с отрезным диском;
респиратор;
перчатки;
отвес;
строительный уровень;
молоток;
мастерок.

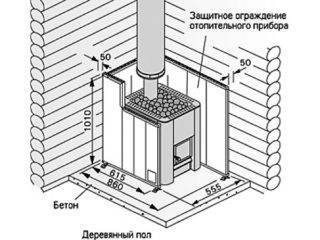

Схема установки защитного экрана вокруг банной печи

Первым этапом строительства является подготовка фундамента. Если половицы в бане неспособны справиться с весом печи и защитной конструкции, под ними разбирается пол и роется котлован для создания прочного основания. При монтаже дополнительных укреплений на фундамент нужно проложить лист термоизоляции или минерита. В качестве основания также можно использовать стальные листы и керамическую плитку.

После этого нужно выбрать материал, который станет основой будущего защитного экрана для печки в баню. Лучшим вариантом является нержавеющая сталь. Из цельных листов металла вырезают и сваривают корпус конструкции. После этого сваривают стальной столб с меньшим размером, который устанавливают внутри для создания каменки.

Далее необходимо сварить продолговатый короб для дымохода и приварить дополнительную емкость для нагрева воды. При этом бак вместе с каменкой должен поместиться внутри корпуса. Затем вырезают отверстие во фронтальной стенке корпуса, которое позволит получить доступ к топочной дверце, после чего ко дну приковываются ножки.

В случае использования кирпича кладку делают в 5-10 мм от стенок отопительного аппарата, чтобы образовался канал, который будет использоваться для выведения горячего воздуха. Нижнюю часть конструкции необходимо оставить с небольшими зазорами. При этом нужно тщательно контролировать ровность экрана с помощью отвесов и строительного уровня. Последним этапом установки конструкции является монтаж навеса или сетки.

Зачастую отверстия оборудуются специальными дверцами. В закрытом состоянии они способствуют накоплению тепла в кладке защитного экрана, а в открытом – быстрому нагреву помещения.

Нужно ли облицовывать банную печь

Ответ неоднозначный и напрямую зависит от материала, из которого изготовлена конструкция.

Кирпичную

Облицовка кирпичной печи не обязательна. Основное сырье для кладки ‒ огнеупорный кирпич. Раствор ‒ смесь шамотной глины, песка и воды. При правильном соблюдении пропорций и техники выкладки изделие получается прочным и долговечным. Такая печь отлично удерживает тепло – риск получения ожога при соприкосновении с поверхностью минимален, обладает повышенной огнеустойчивостью в сравнении с металлической.

Облицовка плиткой, камнем, изразцами применяется с целью декорирования изделия.

Металлическую

При выборе готовой печи из металла важно учесть ряд требований:

Компактность, чтобы не занимала много места в помещении.
Мощность оборудования должна соответствовать размерам помещения. При покупке сильно мощного печи будет сложно поддерживать нужную температуру.
Всегда необходимо помнить про соблюдение СНиП, правил пожарной безопасности.

Причины, по которым рекомендуется выполнять облицовку кирпичом, следующие:

Железная печь быстро нагревается, но также быстро и остывает.
Горячее железо через излучение негативно действует на здоровье присутствующих.
При чрезмерном нагреве металл теряет рабочие свойства. Потребуется изоляция изделия.
Высокий риск получение ожога при контакте с горячим металлом.
Воздух в парной получается пересушенным.

Плюсы кирпичной кладки вокруг печи:

Воздух приобретает нужную влажность. В парной становится приятно дышать.
Печь выглядит красиво и аккуратно.
Теплый воздух распределяется по комнате равномерно.
Оборудование дольше удерживает и сохраняет тепло внутри помещения.
Повышается уровень пожарной безопасности. Риск ожога минимален.

Назначение

Отражающий экран для бани выполняет несколько функций:

улучшает вид помещения, в котором расположена печь;
защищает посетителей бани от получения ожогов;
предотвращает выпадение углей из открытой топки;
направляет тепловой поток.

Главная задача экрана — защита деревянных поверхностей, которые расположены вблизи с печным оборудованием, от возгорания.

Экран из кирпича для банной печи-простой вариант защиты деревянных стен:

не сложно сложить в пол кирпича кладку вдоль угловых стен на ширину чуть больше размеров печи и на высоту чуть больше высоты печи. Сможет любой желающий
более экономичный вариант в плане количества кирпича и трудозатрат по сравнению с устройством кирпичной перегородки
не требуется дополнительного фундамента, потому что кладку ограждения можно опереть на фундамент самой печи.

При устройстве экрана из кирпича для банной печи возникает вопрос о растворе, который нужно использовать для кладки. Кто-то считает, что нужно обязательно раствор сделать по старинному рецепту с глиной,потому что типа того, что цементный раствор будет трескаться. Да, хорошо бы использовать специальный раствор для кирпичных печей, но с ним могут работать только профессиональные печники с большим практическим опытом,а новичкам придется туго.

Поэтому, не усложняйте и не делайте проблему из-за раствора: кладите кирпичи на обычный цементно-песчаный раствор: если швы сделать минимальными (6-8мм), то трескаться будет не чему. Это же не печь, а всего лишь защитный экран, который не несет никакой нагрузки.

Его нужно сложить на расстоянии 10-12см от деревянной стены для ее вентиляции, а также необходимо отступить от металла печи на расстояние 8-10см, чтобы воздух циркулировал вдоль поверхностей печи.

Ограждение банной печи в парилке может выполнять сразу несколько функций:

Предохранение всех посетителей бани от случайных ожогов;
Повышение визуальных качеств банного интерьера;
Регулировка теплового потока в бане.

Виды конструкций

Для начала необходимо сказать о том, что существует два типа подобных конструкций, которые имеют схожее назначение и при этом могут выполнять разные дополнительные функции. Современные защитные экраны для банных печей довольно часто объединяют в себе несколько различных материалов и изготавливаются в соответствии с конструкцией печи.

Учитывая данные особенности мастера, стараются совместить все свойства подобных изделий, чтобы достигнуть максимальных результатов.

Кирпичные стены и отделка

Очень часто создавая печи своими руками, мастера прибегают к созданию экранов из кирпича.
Обычно это перегородка, которая отделяет металлическое изделие от стен. Она препятствует распространению инфракрасного излучения на деревянные поверхности и защищает их от высокой температуры, которая может привести к возгоранию.
Также инструкция по монтажу советует устанавливать подобные сооружения между банными печками из металла и местом, где будут находиться люди. Так интенсивное излучение будет нагревать перегородку, которая будет играть роль дополнительной каменки. Однако стоит помнить, что при использовании простой стены следует оставлять небольшое воздушное пространство.

Некоторые мастера предлагают сразу обрамить всю банную печь стеной из кирпича или камня, чтобы она могла выполнять одновременно обе задачи. Так конструкция будет защищать стены помещения и не даст интенсивному излучению попадать наружу.
Стоит отметить, что экран для печи бань можно не использовать, если конструкция уже имеет собственную обшивку. Это относится и к кирпичным печам, которые фактически сами представляют топку с термозащитой.
Для изготовления таких конструкций подходит только красный керамический кирпич или другие материалы с подобными свойствами. Дело в том, что он отлично переносит влагу и может выдерживать большие перепады температур. Некоторые мастера для этого применяют специальные камни, которые имеют низкую теплопроводимость и при этом отлично удерживают тепло.

Светоотражающие поверхности

Довольно часто мастера рекомендуют использовать экран из нержавейки для бани. При этом необходимо отметить, что этот металл должен быть идеально отполированным и отражать инфракрасное излучение.
Подобные системы обычно используют на задних стенах возле печей. Они защищают поверхность от интенсивного нагрева и при этом перенаправляют тепло внутрь комнаты. Это позволяет сократить расходы на растопку и поддержание режима.

Такие жаростойкие экраны для банных печей очень эффективно работают даже с кирпичными печами или при комбинировании с перегородками из камня.
Некоторые производители, изготавливая конструкции для нагрева бани, активно используют их, чтобы поднять технические характеристики своей продукции. При этом профессиональные мастера предпочитают дополнительно монтировать экраны для бани из камня или кирпича, чтобы они принимали на себя все излучение, переводя его в обычный нагрев.

Отдельного внимания заслуживает тот факт, что металл также очень сильно нагревается и при соприкосновении с деревянными поверхностями может привести к пожару. Именно поэтому подобный экран для бани лучше всего с обратной стороны защищать термостойким материалом или делать небольшую воздушную прослойку.
Довольно часто в продаже можно увидеть экраны из металла с матовой поверхностью. Их цена может быть в несколько раз меньше, но они менее эффективны, а профессиональные банщики утверждают, что такие экраны вообще бесполезны и только занимают лишнее место.
Стоит отметить, что такие конструкции требуют периодического ухода, поскольку со временем на них появляется налет и пятна. Для этого их можно протирать специальным моющим средством или лимонным соком.

Защитные экраны возле (вокруг) печи

Защитные экраны – это щиты изоляции, закрывающие боковые поверхности печи и уменьшающие интенсивность теплового излучения. Экраны бывают металлические и кирпичные. Как правило, применяются для металлических печей.

Способ #1 — металлические экраны

Самые распространенные защитные экраны – стальные или чугунные листы заводского производства. Они устанавливаются вокруг печи, на расстоянии 1-5 см от стенок топливника. В зависимости от необходимости изоляции той или иной стороны печи, можно приобрести экраны боковые или фронтальные (лицевые). Многие металлические печи изначально изготавливают с защитными экранами в виде защитного кожуха.

Защитные экраны позволяют снизить температуру внешних металлических поверхностей до 80-100°C и, соответственно, уменьшить пожаробезопасное расстояние до 50 см. Общее расстояние от топливника до стены (вместе с зазором 1-5 см) будет составлять 51-55 см.

Установка защитных экранов не представляет сложностей. Благодаря наличию ножек, металлические щиты легко крепятся к полу болтами.

Способ #2 — кирпичные экраны

Кирпичный экран может закрывать все боковые поверхности металлической печи, представляя собой ее внешнюю обшивку. Тогда печь окажется в кожухе из кирпичной кладки. В другом случае кирпичный экран – это стенка, разделяющая печь и возгораемую поверхность.

Для кладки защитного экрана используют полнотелый шамотный кирпич. Связующее – цементный или глиняный раствор. Рекомендуется выполнять кладку в полкирпича (толщина 120 мм). Но, при недостатке материала, можно допустить выполнение стенки в четверть кирпича (толщина 60 мм), хотя в этом случае теплоизоляционные свойства экрана будут уменьшены наполовину.

В нижней части щита оставляют небольшие отверстия (иногда – с топочными дверцами) для конвекции воздуха между кирпичной стеной и печкой.

Кирпичные стенки экрана должны заканчиваться минимум на 20 см выше верхней поверхности печи. Иногда кладку ведут до самого потолка.

Кирпичный экран устанавливают не впритык к стенкам печи, оптимальное расстояние – 5-15 см. Приемлемое расстояние от кирпичной кладки до возгораемой стены – 5-15 см. Таким образом, использование кирпичного экрана позволяет уменьшить расстояние от печи до деревянной стены до 22-42 см (печь — вентзазор 5-15 см – кирпич 12 см – вентзазор 5-15 см — стена).

Защитный экран из красного печного кирпича

Заграждениями из кирпича часто закрывают боковые поверхности печки, делая внешнюю обшивку как кожух. Таким образом производится разделение горючих поверхностей и раскаленного отопительного прибора.

Защитный кирпичный экран – схема и фото

Исстари сложилась традиция строить печи из кирпича или камня. Такая конструкция долго нагревалась, но при этом излучала мягкое тепло, а впоследствии долго остывала. Современные металлические печи быстро нагреваются, излучают жесткое инфракрасное излучение, а раскаленные стенки печи выжигают в бане кислород. Кроме того, металлическая печь более пожароопасна. Ввиду указанных аспектов, можно сделать вывод о целесообразности сочетания каменной или кирпичной кладки со стальными конструкциями.

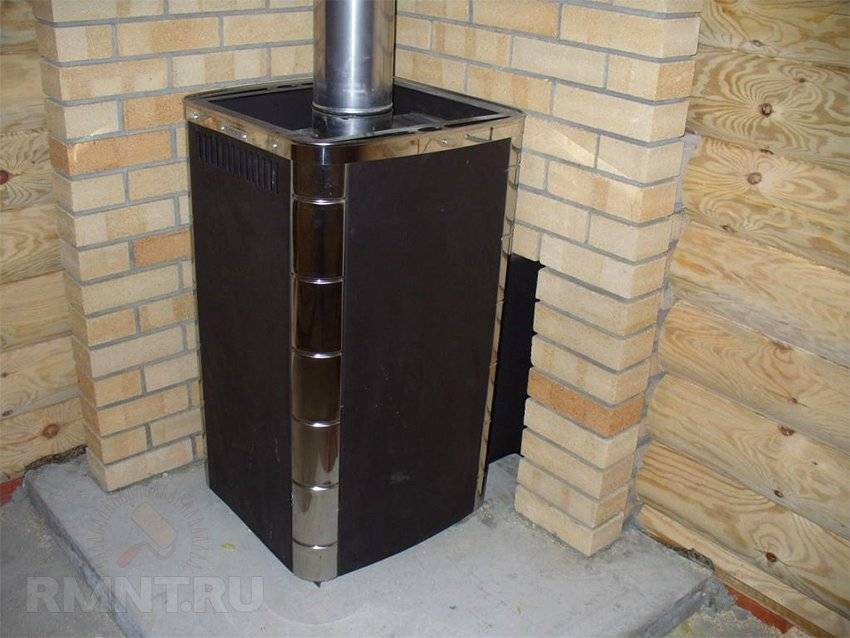

Экран кирпичный для металлической печи – фото

Для возведения защитного кожуха хорошо подходит полнотелый шамотный кирпич. Смесь цементная или замешанная на огнеупорной глине будет служить для него хорошей связкой. Кладка-экран из шамотного кирпича, соответственно величине безопасного расстояния, делается толщиной около 12 см (0,5 кирпича) либо 6,5 см (0,25 соответственно). Впрочем, дорогостоящий кирпич из шамота очень редко используется в частных банях для защиты деревянных стен, чаще всего предпочтение отдают красному печному.

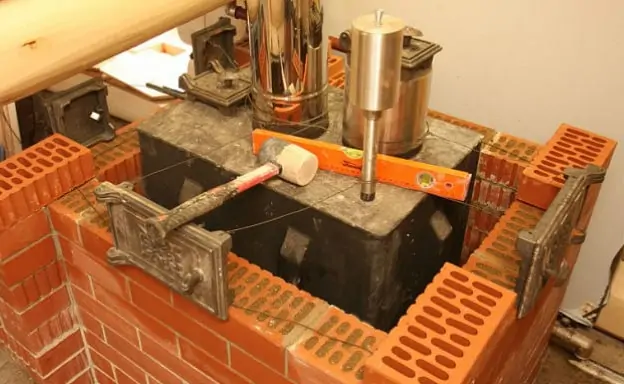

Установка банной печи и кладка защитного кирпичного экрана шамотный кирпич)

Экран из красного кирпича

Перед отделкой (облицовкой) металлической печи красным печным кирпичом вначале строится основание.

Схема фундамента

Пример заливки монолитного основания под кирпичный экран и печь

Обязательно нужно учесть: если печь расположена недалеко от несущей стены, то между фундаментом печи и фундаментом здания должно быть расстояние не менее 5 см. Чтобы эти два фундамента ничем не были связаны между собой, и тепло из парилки не терялось, между ними прокладывают теплоизоляционный материал.

Поверхность фундамента должна быть на 15-20 см ниже уровня чистового пола бани. После установки фундамента (ему нужно дать просохнуть в течение 30 дней), на него укладывается в 2 слоя влагоизолирующий материал – толь или рубероид. Затем, на глино-цементный раствор кладут кирпич в 2 ряда, смещая кирпичи между собой таким образом, чтобы швы кладки были перекрыты кирпичом, лежащим сверху.

Залитый фундамент

Кирпич кладут поверх двух слоев рубероида, закрепленного битумной мастикой

Укладка кирпича на залитое основание

На этом работа по обустройству основания окончены.

Поверх фундамента следует сделать защищающее от жара основание, состоящее из:

листа металла, закрепленного сверху слоя теплоизолирующего материала;
двух рядов уложенных на деревянный пол кирпичей;
плитки жаростойкой из керамики.

Основание из плитки под печь

Перед тем как обложить железную печь кирпичом, нужно подготовить для кладки нужный раствор. Лучшим вариантом для кирпичной кладки вокруг металлической печи будет простой глиняный раствор (сырье стоит добывать на глубине более двух метров) с песком. Процесс замешивания не сложен. Глину вначале замачивают, затем, уже размоченную тщательно протирают через сито. Песок просеивают и смешивают с размоченной глиной. Раствор по вязкости и пластичности должен быть таким, чтобы он при кладке не выдавливался из швов. Можно в раствор для прочности добавить 5-10% цемента.

Приготовление глиняного раствора

Фундамент защитного экрана можно делать в четверть кирпича, обязательно оставляя в его нижней и можно в средней части небольшие отверстия – специальные окошки, которые создают циркуляцию воздуха между кирпичным экраном и установленной печкой (иногда их снабжают топочными дверками). В этом случае баня будет очень быстро нагреваться.

Ограждение из кирпича для печи

Банная печь Теклар с кирпичным экраном и воздуховодами

Печь лучше всего обкладывать в половину кирпича. Если экран сделать в кирпич, то он будет очень долго прогреваться.

Виды кладки кирпича

Экран из кирпича выкладывать можно до самого потолка. Главное условие — его высота должна быть больше высоты печки не менее чем на 20 см.

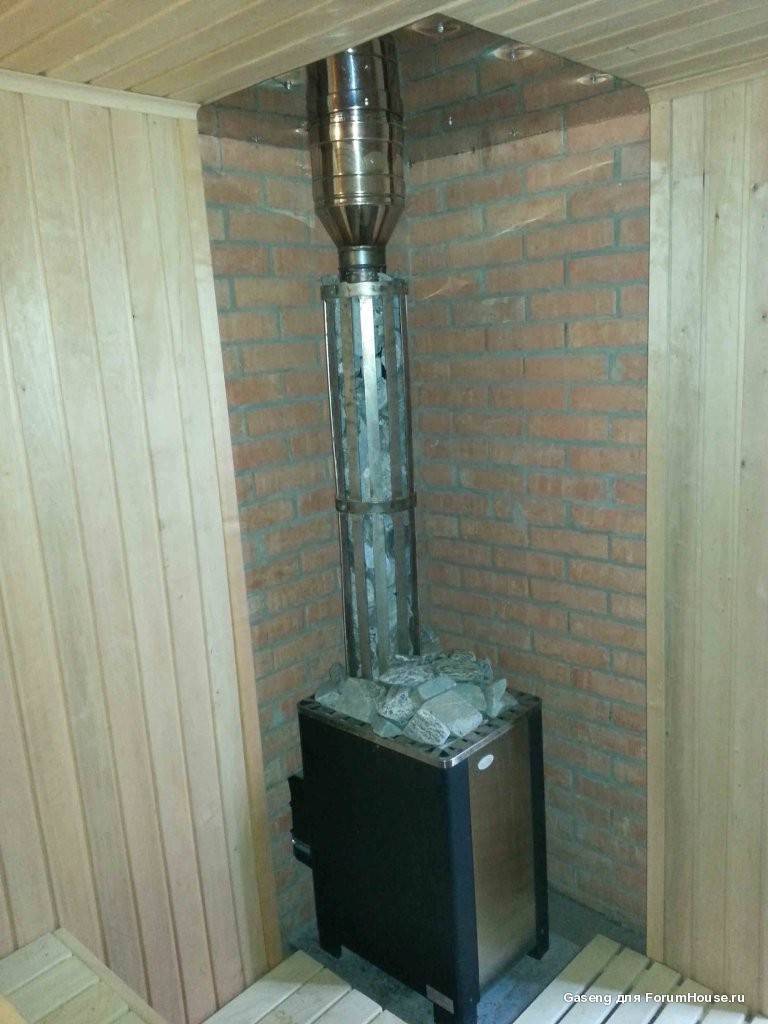

Металлическая печь с кирпичной обкладкой

Для более надежной защиты деревянных стен от высокой температуры установлено допустимое расстояние между стенкой и построенным кирпичным экраном. Оно должно быть меньше 15 см, но больше 5 см, при этом расстояние от печки до любой из стен может быть 20 – 40 см.

Установка печи в баню с выносной топкой

Современная печка для бани снабжена системами обдува стеклянной топочной дверцы, вследствие этого нагрев предбанника интенсивным не будет. Для хорошего обогрева дверцы топки придется приоткрывать, и при выборе места для размещения печи это учитывают. Дверца в приоткрытом положении не должна мешать ходить по предбаннику, и не должна создавать риска – если площадь помещения мала, то топку лучше вынести в соседнее помещение или на улицу. При возможности установки топки в предбаннике — это следует делать, особенно когда предбанное помещение совмещено с комнатой отдыха и чаепитий. Современные печки имеют панорамные жаростойкие стекла в топочных дверцах, и зрелище живого пламени под стеклом придаст банному помещению особый колорит. Обдув стекла выполняет задачу охлаждения и очистки внутренних поверхностей дверец топки, поэтому стекла прозрачны, а скопление копоти невозможно. Эстетики и тепло, отличное дополнение к интерьеру – выносная топка может служить камином для комнат отдыха. Выносные топливные каналы у печек могут быть прямоугольными и зауженными к топочным дверцам, и импровизированный камин может выглядеть по-разному – это учитывают при выборе печи и планах по ее размещению.

На улице располагают топливные каналы банных печей обычно при невозможности разместить топку в предбаннике или комнате отдыха:

Если площади помещений парилок и предбанников слишком малы и не позволяют размещать в них топку;
Если топливом запланирован уголь, при сжигании которого никуда не деться от загрязнений и токсичных продуктов горения;
В коммерческих банях, где истопник не должен присутствовать при банных процедурах.

Эксплуатация бани с топкой на улице затрудняется, а зимой превращается в сложный процесс или требует назначения «дежурного истопника», поскольку выскочить из парной для добавки дров в печку – не всегда приятно.

Единственный реальный плюс установки топки печки в наружной стене бани с выходом на улицу – это чистота в бане, ведь ни дров, ни угля внутри банного строения не будет.

Пожарная безопасность при монтаже и эксплуатации банных печей должна обеспечиваться должным образом. Одна из первоочередных задач – обустройство под банную печь надежного фундамента, примыкающего к стене или перегородке. Обрез фундамента изолируется жаростойкими материалами, а сверху укладывают металлический лист. Асбестовая плита как жаростойкая изоляция не имеет минусов, но с точки зрения экологии асбестовые материалы под вопросом. Современный рынок предлагает прессованные минеральные ваты, пеностекло, слюдопластовые материалы – безопасные для здоровья человека и устойчивые к высоким температурам.

Перед топочными дверцами предусматривают металлическое покрытие размером не меньше 0,4*0,8 м. лист металла на полу сделает проще чистку печи и станет барьером для искр и огня. Полы в предбанниках обычно деревянные, реже – плиточные, и эта мера необходима.
Узлы прохода топливного канала в перегородках и стенах от парной и комнатой отдыха, а также и наружной стеной при выносе топки наружу строго нормируются. Древесные материалы отделяют от канала кирпичными облицовками или камнем. Минимальный просвет от стенки печи до деревянной стены или обшивки равен 0,45 м.
От потолка бани до поверхности печки минимальное расстояние – 1,20 м.
От краев топочных дверец до дверей минимальное расстояние – 1,25 м.

Узел прохода топливного выносного канала, как правило, оборудуется закладкой термоизолятора – цементно-волокнистый лист, минеральная базальтовая вата. Изоляция монтируется по всему торцевому обрамлению прохода. При толщине теплоизоляции до 5 см допускается сокращать габарит от внешней стенки печки до деревянной обшивки стены до 25 см. При увеличении толщины теплоизоляции можно еще сократить безопасный просвет – до 12,5 см. Часто проем закладывают кирпичом.

Установка заводской печки проще, поскольку ее конструкция, как правило, имеет двойной кожух с теплоизоляционной прослойкой или с конвекционными каналами. Самодельные печи проще, обычно они изготовлены из листовой стали. Обкладка печи кирпичом в этом случае не просто мера пожарной безопасности, но и защита для принимающих банные процедуры от травм.

Монтаж и изоляция металлических печей в деревянных банях должны выполняться согласно расчета, без упрощений и согласно норм, поскольку от этого зависит безопасность людей.

Если владелец делает выбор в пользу печи с выносной топкой для бани, установка ее потребует определенных затрат сил, денег и времени, потому что для нее понадобится либо оставлять, либо вырезать проем в стене, через которую будет проходить топливный канал.

Декоративная штукатурка

Штукатурка для печей стала применяться сравнительно недавно. Действительно, хорошую печь не нужно оштукатуривать. Она сделана либо из качественного кирпича, который и сам по себе смотрится декоративно, либо из металла, который тоже в штукатурке не нуждается.

В данном случае речь идет не об оштукатуривании самой печи, а о создании защитного разделительного слоя из штукатурки между стенами и печью. Тут штукатурка подходит вполне.

Отделка стен в бане вокруг печи декоративной штукатуркой особенно часто проводится, когда печь поставлена не в парной.

В этом случае требования к влагостойкости намного меньше.

Для чего и когда нужны защитные экраны для банных печей

Виды экранов

Варианты отделки

Технология изготовления защитного экрана

Подробнее о правилах топки

Как сделать экран для печи в бане
