Защитный слой бетона для арматуры в фундаменте: выясняем необходимую толщину защитного слоя бетона

Задачи армирования

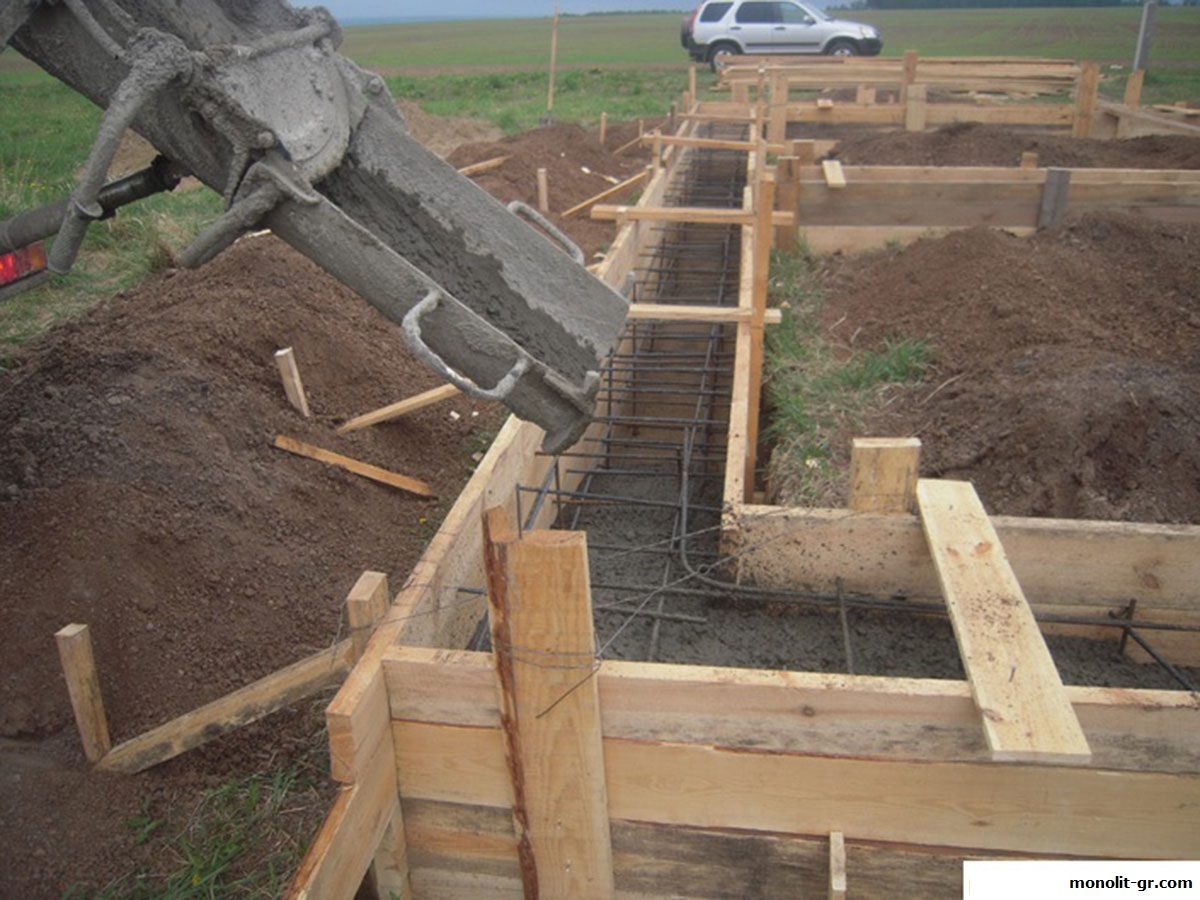

Наиболее востребованным типом фундамента в малоэтажном частном строительстве считается ленточный в различных вариантах исполнения.

Независимо от глубины заложения, монолитная лента, как правило, армируется. Это означает, что в опалубку устанавливается каркас из стальной арматуры. Его задача: компенсирование недостаточной пластичности бетона.

Арматурные пруты в фундаменте повышают его способность к сопротивлению при растяжении и изломе. Стальные стержни будут выполнять свои функции в ленте максимально долго, если сами будут защищены.

Коррозия и её последствия

Арматура, применяемая в устройстве фундаментов, должна соответствовать ГОСТам, учитывающим риск поражения металла коррозией. Но воздействие извне химическими соединениями часто непредсказуемо, опасность возникновения коррозии остаётся высокой.

В результате агрессивных воздействий могут образоваться очаги поражения металла, которые затем приведут к образованию пустот в бетоне, постепенному разрушению конструкции.

Варианты антикоррозийной обработки

Несмотря на наличие ряда способов антикоррозийной обработки металлов, для арматуры фундамента они неприемлемы. Например, способ горячего оцинкования не применяется потому, что защитное покрытие в процессе монтажа стержней в фундаменте легко повреждается, после чего не может выполнять свои функциональные задачи.

Кроме того, любой способ защиты арматуры с применением технологий нанесения на неё покрытий, — всегда дорог, значительно увеличивает стоимость фундамента.

Классификация

В зависимости от характеристик материала выделяют различные виды арматуры. Существует такая классификация стройматериала:

Для данного раствора подходит именно рифленые стержни.

• По форме: Круглая. Используется для укрепления железобетонных блоков.
• Квадратная. Применяется для угловых сооружений.

По рифлености:

• Гладкая. Не применяется для железобетонных блоков.

Рифленая. Чаще всего используется при заливке бетона, так как имеет граненую форму. Это способствует хорошей сцепке материала с бетонной смесью.
По форме:

• Продольная. Делает возможным растяжение бетонной связки, что предотвращает разрушение бетона при растяжке.

Поперечная. Название обусловлено размещением арматуры перпендикулярно к продольным прутьям.
Напрягаемая. Работа по заливке бетона начинается с натяжения арматуры, что после формирования поверхности делает готовое изделие крепче.
По типу материала:

• Стальная. Имеет вид стержня с поперечными сечениями. Именно этот вид обеспечивает прочность железобетонных блоков.

Композитная. Составляющими этого вида стройматериала являются волокна стеклянного, углеродного, арамидного или базальтового типа.

Какая бывает арматура

Для разного типа оснований с различной степенью нагрузки используется необходимый тип арматуры. Давайте разбираться, из каких материалов может быть арматура.Дальше будет много СНиПов, цифр и технических обозначений, но вы не пугайтесь. Просто примите, что все эти данные необходимы, если хотите, чтобы ваше здание имело долгую жизнь.

Стальная арматура

Изготавливается из углеродистой (состоит из железа и углерода, легирующие элементы присутствуют в очень малых количествах) и низколегированной стали (сплав железа и легирующих элементов, таких как никель, медь, титан, ванадий и т.д. Содержат до 0,25% легирующих элементов). Низколегированная сталь обладает лучшими механическими характеристиками и более устойчива к коррозии.

По типу производства арматура бывает:

• Холодного проката. Производится холодным методом, для этого нужна более пластичная сталь. В классовом делении имеет маркировку В.
• Сталь горячего проката. Проходит обработку на высоких температурах, отлично сваривается. Маркируется буквой А. Чаще всего используется в частном домостроении.
• Канатная сталь. Маркируется буквой К. Это свитый арматурный канат, состоит из группы проволок. Чаще всего используется семипроволочный канат. Отличная сцепка с бетоном.

По типу поверхности арматура делится:

• Гладкая. Не подходит для возведения фундамента, так как из-за гладкой поверхности хуже сцепляется с бетоном. Можно использовать для стяжки пола или для возведения стен.
• Ребристая арматура с кольцевым профилем. Отлично сцепляется с бетоном, но постепенно теряет прочность сцепления при многократном нагружении.
• Ребристая арматура с серповидным профилем. Хуже сцепляется с бетоном, нежели чем с кольцевым профилем. Но из-за особенности профиля выносливость конструкции выше, так как лучше восприимчивость к периодически повторяющимся нагрузкам.
• Ребристая арматура с комбинированным профилем. Профиль разработан для арматуры А500СП.

Виды арматуры

Классы прочности арматуры:

Устаревшие маркировки класса арматуры по ГОСТ 5781-82: А-I, А-II, А-III, А-IV, А-V, А-VI.

Современные обозначения класса арматуры: А240, А300, А400, А500, А600, А800, А1000.

• Буква А в начале маркировки указывает на стержневую арматуру
• Маркировка буквой В в начале означает, что это проволока
• Буква К в начале означает, что это канатная арматура
• Маркировка буквами Ат в начале – это термически упрочненная арматура. У такой арматуры повышена прочность и стойкость к коррозии.
• Буква К после цифр означает, что арматура устойчива к коррозии
• Буква С в конце после цифр говорит о том, что эту арматуру можно сваривать

Классы прочности арматуры

Более подробные маркировки можно посмотреть в ГОСТ 34028-2016 Прокат арматурный для железобетонных конструкций.

Композитная полимерная арматура (АКП)

Виды АКП:

• стеклокомпозитная (АСК);
• базальтокомпозитная (АБК);
• углекомпозитная (АУК);
• арамидокомпозитная (ААК);
• комбинированная (АКК)

Вид АКП следует выбирать с учетом условий эксплуатации конструкции, характера их нагружения и экономических показателей. Более подробно можно изучить Изменение №1 к СНиП 52-01-2003 Бетонные и железобетонные конструкции.

АКП изготавливается на основе пластиков. Стоит дороже стальной арматуры. Из плюсов композита можно выделить то, что она не проводит ток, значительно меньше весит, абсолютно не боится коррозии. В частном домостроении пока используется редко. Но так ли важны эти плюсы в частном домостроительстве?

В видео сравнение композитной арматуры со стальной

Способы соблюдения рекомендованных нормативов

Показатель, определяющий минимальную толщину защитного слоя бетона для арматуры, закладывают на стадии проектирования. Ссылаясь на требования СНИП 52-01-2003, определяют оптимальные габариты прослойки, заливаемой между стенками и кромкой металлического стержня.

Варианты подкладок под арматуру для выдерживания защитного слоя.

На практическом уровне требуется только добросовестно исполнять рекомендованные предписания стандартного регламента. Расположенный внизу каркас арматурной сетки необходимо приподнимать выше уровня почвы на минимальную величину, не выставляя металл непосредственно на подсыпку. Требуется использовать для получения бетонной прослойки подпорки, выполненные из всевозможных полимеров, бетона либо камня. Запрещено использовать древесину либо иные, влагопроницаемые и недолговечные материалы. Заливаемый раствор необходимо распределять равномерно по опалубке, запрещено допускать в массе любые неоднородности.

Чтобы в момент заливки выдержать рекомендуемую толщину слоя защиты, применяют следующие материалы и способы:

• Фиксаторы защитного слоя для арматуры. Это пластиковые элементы, имеющие вид круглых «звездочек» либо «стульчиков». Последние применяют для крепления арматурного каркаса, поднятия его выше основания. «Звездочки» надевают непосредственно на боковые ряды арматурного каркаса, используя специальную защелку.
• Сознательное удлинение некоторых металлических стержней. Они упираются в опалубку, позволяя бетону проникать в свободное пространство.
• Бетонные фиксаторы. Могут быть как заводскими, так и изготовленными самостоятельно, применяются для выдерживания горизонтального защитного слоя.

Рассмотрим подробнее самую популярную технологию — использование заводских фиксаторов.

Пластиковые фиксаторы

Чтобы быстро и максимально точно выровнять и зафиксировать арматурный каркас в опалубке, используют заводские пластиковые фиксаторы. Хотя разработано множество вариантов изделий, основными являются два – «стульчики» и «звездочки», все остальные модификации.

Вертикальные стойки в виде «стульчиков», являются измерителями защитного слоя бетона под арматурной сеткой, поскольку они приподнимают ее над опорой. Выпускают различной высоты, бывает неодинаковая опорная выемка для стержней. Подбор продукции проводят, согласно диаметру используемых прутков, а также запланированной высотой монтажа каркаса. Используются при армировании монолитных плит перекрытий, фундаментов, лестниц, перемычек, балок.

Круглые «звездочки» крепят на стержни защелками особого вида. Надевают их сверху на горизонтальные и вертикальные прутья. Подобранный по проекту радиус изделий не позволяет арматурному каркасу приближаться к стенке опалубки, тем самым гарантируя рекомендованную прослойку бетона для защиты металла.

Пластиковые фиксаторы обладают следующими преимуществами:

• обеспечивают точное соблюдение заданных параметров слоя защиты металла;
• сокращают время выполнения работ, гарантируя качество сформированной конструкции;
• снижают расходы, связанные с изготовлением монолитных железобетонных конструкций.

Основной причиной по которой застройщики используют такие элементы, является низкая их цена и простота использования.

От чего зависит толщина защитного покрытия?

• Вид сооружения, для которого устраивается защита – обычная стена, основа под бассейн, плиты перекрытий и т.д.;
• Расположение арматурных элементов – продольное или поперечное;
• Назначение металлокаркаса – он может быть рабочим или конструктивным;
• Сечение применяемой арматуры;
• Напряженный или ненапряженный тип нагрузки арматурных конструкций;
• Степень контакта с внешними факторами, залегание конструкции в грунте, расположение на воздухе.

Правильно подобранная защита оберегает арматуру от коррозии. Улучшает взаимосвязь строительного раствора с металлическим каркасом и ограничивает негативные воздействия.

Толщина защитного слоя бетона

Защитный слой бетона, то есть расстояние от поверхности арматуры до соответствующей грани фундаментной ленты, предназначен для обеспечения совместной работы арматуры с бетоном, для закрепления (анкеровки) арматуры в бетоне и возможности устройства соединения арматуры. Также защитный слой бетона предохраняет арматуру от воздействия факторов окружающей среды конструкций, в том числе и от огня. Толщина защитного слоя бетона зависит от типа конструкции и роли арматуры в ней (продольная – поперечная, рабочая – конструктивная), ее диаметра и условий окружающей среды.

Таблица: Толщина защитного слоя бетона

Условия использования арматуры	Толщина защитного слоя бетона	Нормативный документ
Продольная рабочая арматура фундаментных балок и сборных фундаментов	30 мм	Пункт 12.8.5. СП 50-101-2004
Продольная рабочая арматура монолитных фундаментов при наличии бетонной подготовки	35 мм	Пункт 12.8.5. СП 50-101-2004
Продольная рабочая арматура монолитных фундаментов при отсутствии бетонной подготовки	70 мм	Пункт 12.8.5. СП 50-101-2004
В закрытых помещениях при нормальной и пониженной влажности	Не менее 20 мм	Таблица 8.1 СП 52-101-2003
В закрытых помещениях при повышенной влажности (при отсутствии дополнительных защитных мероприятий)	Не менее 25 мм	Таблица 8.1 СП 52-101-2003
На открытом воздухе (при отсутствии дополнительных защитных мероприятий)	Не менее 30 мм	Таблица 8.1 СП 52-101-2003
В грунте (при отсутствии дополнительных защитных мероприятий), в фундаментах при наличии бетонной подготовки	Не менее 40 мм	Таблица 8.1 СП 52-101-2003
Арматура в бетоне, постоянно контактирующем с землей	76 мм	Пункт 7.7.1 ACI 318-08
Арматура d18-d40 в бетоне, подверженному воздействию земли и погодных факторов	52 мм	Пункт 7.7.1 ACI 318-08
Арматура d10-d18 в бетоне, подверженному воздействию земли и погодных факторов	1,2 -2,5 мм	Пункт 7.7.1 ACI 318-08
Арматура в бетоне, не подверженному воздействию земли и погодных факторов	1,2 -2,5 мм	Пункт 7.7.1 ACI 318-08

Для продольной рабочей арматуры толщина защитного слоя должна быть, как правило, не менее диаметра стержня и не менее: 30 мм – для фундаментных балок и сборных фундаментов; 35 мм – для монолитных фундаментов при наличии бетонной подготовки; 70 мм – для монолитных фундаментов при отсутствии бетонной подготовки. При использовании бетонной подготовки (или на скальном грунте) – толщина бетонного защитного слоя снижается в отечественных нормах до 40 мм, а в американских до 25мм. Для сборных элементов минимальные значения толщины защитного слоя бетона рабочей арматуры уменьшают на 5 мм. Для конструктивной арматуры минимальные значения толщины защитного слоя бетона принимают на 5 мм меньше по сравнению с требуемыми для рабочей арматуры.

Во всех случаях толщину защитного слоя бетона следует также принимать не менее диаметра стержня арматуры. В защитном слое толщиной свыше 50 мм следует устанавливать конструктивную арматуру в виде сеток.

По требованиям ACI 318-05 защитный слой бетона на уличную строну для арматуры до 20 мм составляет 25 – 40 мм. Для диаметра арматуры толще 20 мм – 50 мм. Защитный слой для арматуры диаметром до 40 мм на стороне не подверженной действию природных факторов составляет 20 мм. По отечественным нормам защитный слой бетона с обеих сторон составляет 40 мм. Требуемую проектом величину защитного слоя нижней арматуры и проектное положение арматуры в процессе бетонирования можно установить с помощью одноразовых пластиковых фиксаторов, подкладок из бетона и путем конструирования арматурного каркаса таким образом, чтобы некоторые стержни упирались в опалубку, фиксируя положение каркаса. Нижний защитный слой можно установить, закладывая под нижние стержни арматуры заранее изготовленные бетонные прокладки (сухари) размером 100×100 мм и толщиной, равной требуемой толщине защитного слоя. Применение прокладок из обрезков арматуры, деревянных брусков и щебня запрещается. Также для задания толщины защитного можно использовать пластиковые фиксаторы – спейсеры требуемого стандартного размера. Фиксаторы для арматуры выпускаются в размерах от 15 до 50 мм с шагом размера 5 мм.

Применение готовых фиксирующих деталей

Чтобы не измерять расстояние между опалубкой и каркасом изделия при бетонировании, применяют шаблоны — пластиковые фиксаторы.

Они разделяются на 3 группы:

• обеспечивается точность формирования защитного слоя;
• сокращаются сроки подготовки к заливке бетонного раствора, всего производственного цикла;
• исключаются примыкания элементов каркаса к опалубке — повышается качество работ;
• уменьшаются расходы на изготовление ЖБ-изделий.

Стоимость фиксаторов невысока, и пользоваться ими несложно. Изготавливаются опорные стульчики и звездочки из прочного пластика, стойкого к перепадам температур и агрессивным средам. Это расходный материал, оставляемый в монолите. Существуют также конусные разновидности: их после заливки демонтируют, а остающиеся полости заполняют цементным раствором.

Фиксатор-звездочка предназначен для использования с прутком Ø4−22 мм, устанавливает зазор 15−75 мм. К опорным устройствам относится подставка-стульчик на 4 или 5 ножках. Конструкция обеспечивает формирование защитного пласта толщиной 15, 20, 25, 30, 35 и 40 мм для арматуры Ø4−14 мм. Универсальным является фиксатор-кубик, применяемый для прута <28 мм. Обеспечивает соблюдение зазоров 35−80 мм.

Основные факторы

Необходимо правильно вычислить высоту защищающего слоя

Это очень важное условие для сохранения всех металлических конструкций фундамента от коррозии и других воздействий. Если данная величина будет рассчитана неверно, то это может повлечь за собой негативные последствия

Например, если она будет слишком тонкая, то возможно проникновение разрушающих факторов вглубь конструкции и целостность арматуры может нарушиться.

При заливке слоя необходимо учитывать множество факторов

Если, наоборот, будет толще нормативных показателей, то это может существенно ударить по карману. Итак, высота защищающего слоя зависит от таких нюансов:

• Какую роль выполняют арматурные прутья: рабочую, продольную или поперечную.
• Как нагружена арматура: напряжённая или нет.
• Виды несущей конструкции: опоры, плитный фундамент, ленточный фундамент и т.д.
• Какая высота армирующего пояса и какое диаметральное сечение используемых металлических прутьев.
• В каких условиях используется: на открытом воздухе, в помещении, при контакте с грунтами, при каком уровне влажности.

Толщина защитных слоев

Конкретные значения толщины защитного слоя бетона устанавливаются нормативными документами — СНИП и созданными на их основе Сводами Правил. При этом обязательно учитываются особенности железобетонной конструкции, о которых было сказано выше.

Нормативы «разбросаны» по нескольким документам, поэтому попробует все же сделать некую «сублимацию», чтобы картина получилась максимально наглядной.

• Если обратиться к положениям СНиП 52 — 01-2003 «Бетонные и железобетонные конструкции», пункт 7.3 «Требования к армированию», то в их подпунктах о защитном слое сказано, что толщина защитного слоя бетона должна быть не меньше диаметра арматурного прута, но при этом и не меньше 10 мм.
• Теперь – Свод Правил СП 50 — 101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений». Здесь уже информация – более конкретная:

— Для продольной рабочей арматуры фундаментных балок (ленточных фундаментов) и сборных оснований толщина защитного слоя должна выдерживаться не менее 30 мм.

— Для монолитных фундаментов рекомендуется выполнять бетонную подготовку основания, толщиной 100 мм. Допускается трамбованное песчаное или щебенчатое заполнение с последующей заливкой стяжки. В обоих этих случаях толщина защитного слоя для продольной рабочей арматуры в области подошвы должна составлять не менее 35 мм.

— Если монолитный фундамент, по обоснованным соображениям, будет заливаться без упомянутой выше бетонной подготовки, только на песчано-щебеночную подушку, то защитный слой в области подошвы должен составить не менее 70 мм.

Следующий регламентирующий документ – Свод Правил СП 52 — 101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры». Он дает нам следующую информацию:

— Для железобетонных конструкций, расположенных в закрытых помещениях с нормальным или пониженным уровнем влажности, для рабочей арматуры достаточно толщины защитного слоя 20 мм.

— То же, но для помещений с повышенным уровнем влажности и без проведения в них специальных дополнительных защитных мероприятий, толщина защитного слоя возрастает до 25 мм.

— Для железобетонных конструкций, расположенных на открытом воздухе, без проведения дополнительных защитных мероприятий, потребуется слой в 30 мм.

— Для конструкций, расположенных в грунте, в том числе и в фундаментах при выполнении бетонной подготовки, устанавливается минимальная толщина слоя в 40 мм.

При использовании сборных элементов толщина защитного слоя для них может быть уменьшена на 5 мм.

Для конструктивной арматуры показатели толщины защитного слоя также могут быть уменьшены на 5 мм по сравнению с нормативами для рабочих прутов. Но при этом все равно соблюдается жесткое правило, чтобы толщина слоя не стала меньше диаметра самой арматуры.

Еще один очень интересный документ. Если посетить форумы профессиональных строителей, то можно заметить массу положительных отзывов о справочном пособии «Проектирование железобетонных конструкций» под редакцией доктора технических наук А. Б. Голышева . Эта книга вышла еще в 1985 году в Киевском издательстве « Будiвельник », затем неоднократно переиздавалась. И, по мнению многих профессионалов — ничего лучше до сих пор для практических расчетов не предложено. Есть смысл ознакомиться и с рекомендациями этого справочного пособия:

— Толщина защитного слоя для сборных фундаментов и фундаментных балок, вне зависимости от сечения – 30 мм.

— Для монолитных фундаментов, устраиваемых на бетонной подготовке, или без нее , но на скальной грунте – 35 мм.

— Монолитные фундаменты без предварительного выполнения бетонной подготовки – 70 мм.

— Для поперечной, распределительной и конструктивной арматуры, если минимальный размер сечения (высота или ширина) конструкции менее 250 мм, толщина защитного слоя должна составлять не менее 10 мм. При размерах сечения более 250 мм этот параметр возрастает до 15 мм. Понятно, что им в этом случае действует единое правило – толщина не может быть меньше диаметра арматурного прута.

Этим же пособием рекомендуется толщина защитного слоя с торцевых сторон продольных и поперечных арматурных прутьев, проходящий по все длине или ширине железобетонной конструкции.

— Для сборных элементов длиной до 9 метров включительно – 10 мм.

— Для монолитных элементов длиной до 6 метров, при диаметре арматуры до 40 мм – 15 мм.

— Для монолитных элементов длиной свыше 6 метров при диаметре арматурных прутов до 40 мм, а также для конструкций любой длины при диаметре прутов более 40 мм – 20 мм.

Наконец, стоит посмотреть еще и на СНиП — 87 «Несущие и ограждающие конструкции», в котором оговорены возможные отклонения от заданных параметров толщины защитного бетонного слоя :

Защитный слой бетона для арматуры – что это?

Этот элемент является прослойкой бетонной смеси заданной толщины. Она локализуется между наружными поверхностями бетонной конструкции и арматуры, заложенной в нее и обеспечивает многолетнюю и успешную эксплуатацию объекта (фундамента, стеновой конструкции, тротуарной плитки и пр.).

Функции защиты:

• обеспечение совместной работы арматурных элементов и бетона;
• устройство стыков арматурных элементов;
• анкеровка каркаса;
• устранение негативных воздействий, коррозии, в том числе при наличии агрессивных сред;
• обеспечение огнестойкости объекта бетонирования.

В зависимости от типа бетонной конструкции и диаметра арматуры допускаются отклонения в толщине защитного пласта: 3-5 мм в счет уменьшения, 4-8 мм в счет увеличения

Для чего вообще нужно армирование плитного фундамента?

Фундамент дома должен выдерживать разные типы нагрузок: на сжатие и на растяжение. О первом типе нагрузки мы поговорим в статье о заливке фундамента бетоном. А вот выдержит плита нагрузку на изгибы и растяжения или нет, зависит от того, насколько грамотно произведён этап армирования.

Фундаментная плита без арматуры возможна, но всё-таки такой вариант конструкции не для тяжелого капитального жилого здания. Если строить какую-то хозяйственную постройку, на непучинистых грунтах можно подумать о том, чтобы сэкономить на арматуре. Но для строительства жилого дома – это, конечно, несерьезно. Как уже писалось выше, фундамент может не выдержать нагрузку на растяжение и изгибы.

Для наглядности, приведу пример, у вас залита монолитная плита фундамента под дом. Когда вы поставите стены и крышу, то давление на плиту будет оказано в большей степени на контур фундамента именно под стенами, а не по всей площади. Таким образом, стены будут стремиться как бы отломить бетон, особенно если будет некачественно выполнена подготовка основания, подушка под фундамент

А если еще взять во внимание силу воздействия морозного пучения, тогда давление на плиту усилится. Стены будут продавливать фундамент вниз, а пучинистый грунт будет давить в слабые ненагруженные места

Что в следствии может привести к надлому фундамента. Вот, чтобы исключить такие моменты и нужно грамотно подходить к вопросу армирования.

Основные функции защитного слоя бетонной смеси для арматуры

Арматурный скелет

Опасность контакта железных прутьев с атмосферой заключается в коррозии, в результате которой металл обретает рыхлый поверхностный налет ржавчины, увеличивается в объеме. Внутри монолита возникают напряжения, разрушающие цементную твердь. Кроме основной функции, предохранительный пласт выполняет и другие задачи:

• закрепление арматурного скелета в твердеющей массе;
• распределение прилагаемых нагрузок между стальной основой и монолитом;
• защита от химических реагентов, воды, перепада температур, нагрева;
• анкеровка стержней в бетоне и фиксирование стыков.

Мощность охранного слоя нормируется строительными правилами в СНиП 52-01-2003. Он включен в СП 52-101-2003 — регламент на бетонные и железобетонные (ЖБ) конструкции. На толщину t пласта влияют характеристики арматурных прутьев, направленность и величина нагрузок, вид и габариты ЖБ-изделий.

Сварка сетки

Варить отдельные стержни сетки железобетонного фундамента можно двумя видами контактной электрической сварки: стыковой и точечной.

Точечная контактная сварка основывается на использовании тепла, которое выделяется в местах контакта стержней во время пропускания электрического тока, чтобы разогреть металл на этих участках до температуры плавления. Осаживая разогретые стержни друг к другу, получается их надежное соединение. Контактной точечной сваркой можно варить узлы каркасов и сеток, которые представляют собой два или три пересекающихся стержня под углами 60 и 90 градусов.

Что такое защитный слой бетона

Защитный слой бетона — это верхний покров бетонированного раствора до арматурного каркаса, заливаемый для сохранности расположенных в нем металлических деталей от окружающей среды и технологических процессов.

Главное предназначение защитного слоя строительного бетона:

• Обеспечение огнестойкости объектов, выполненных из железобетона.
• Высококачественная фиксация железного каркаса в теле бетонированной конструкции.
• Обеспечение условий для полного контакта строительного бетона с металлическими деталями каркаса.
• Защита стальной конструкции от атмосферных и иных проявлений агрессивных влияний внешней окружающей среды.

Особенности защитного слоя для арматурного каркаса

Железобетонные изделия считаются основой ремонтно-строительной отрасли и являются прочным видом стройматериала, до тех пор, пока не возникнут разрушающие коррозионные среды. Капиллярно-пористая бетонная структура в момент агрессивных влияний теряет способность защищать стальную арматуру от коррозионного разрушения.

По требованиям ГОСТ к железобетонным материалам, стальные и бетонные стройматериалы обязаны вплотную взаимодействовать между собой. Данный технологический этап проистекает в процессе адгезии, после чего бетонированная масса застывает. При слабом сцеплении арматура будет скользить в бетоне, что неизбежно приведет к разрушению железобетонной конструкции. Поэтому изделия должны иметь первичную и вторичную защиту от коррозионных процессов.

Первичная защита формируется на стадии изготовления бетона и должна функционировать в процессе эксплуатации.

Вторичная защита состоит из системы контроля состояния железобетонных конструкций и дополнительной обработки поверхности в случаях, если первичная не может больше создавать антикоррозионную устойчивость.

К средствам первичной защиты относятся:

• Использование коррозионно-стойких материалов;
• применение антикоррозионных добавок;
• выбор лучших составов раствора;
• снижение проницаемости раствора.

Вторичная защита в основном обеспечивается вспомогательной обработкой поверхностей антикоррозионными составами и материалами.

Восстановление защитного слоя бетона

Защитный слой бетона представляет собой слой бетонной смеси, толщина которого равна расстоянию от поверхности до начала арматурных частей. Основное предназначение защитного бетонного слоя – предохранение арматуры от неблагоприятных воздействий внешней среды – повышенной влажности, нагрева, коррозии и др. Кроме этого, защитный слой необходим для закрепления арматуры в бетоне и обеспечения совместной работы железа и бетона.

В процессе эксплуатации зданий или сооружений строительные конструкции подвергаются жестким атмосферным воздействиям, главными из которых является периодическое увлажнение поверхности бетона и температурные колебания, которые приводят к постепенному разрушению защитного бетонного слоя. В нем появляются различного рода трещины и отслоения, происходит оголение арматуры и последующая ее коррозия. Все это говорит о необходимости восстановления защитного бетонного слоя.

В современной строительной индустрии существует ряд способов, применяемых для восстановления и укрепления защитного бетонного слоя. Рассмотрим их подробнее.

1. Оштукатуривание строительной конструкции плотным цементно-песчаным раствором с последующим нанесением трещиностойкого лакокрасочного покрытия;

2. Обетонирование поверхности цементным или полимерным бетоном, имеющим прочность не ниже восстанавливаемой конструкции.

3. Нанесение на поверхность специальных полимерных клеевых материалов.

4. Торкретирование бетонных поверхностей.

Первые три способа позволяют эффективно избавиться от повреждений защитного слоя, однако, не улучшают непосредственно эксплуатационные характеристики ремонтируемой конструкции. Кроме того, указанные способы не обеспечивают достаточное сцепление нового бетона или цементного раствора со старым бетоном, а полученный после восстановления защитный слой не обладает приемлемой прочностью, водонепроницаемостью и коррозионной стойкостью. Применение специальных клеевых составов осложнено высокой стоимостью работ и плохой совместимостью материала ремонтного слоя с материалом ремонтируемой конструкции по деформационным свойствам.

Торкретирование может применяться на поверхностях с любыми неровностями, расположенными в любой плоскости. Главным достоинством торкретбетона является высокая прочность сцепления ремонтного слоя с поверхностью ремонтируемой конструкции. Получаемый после торкретирования бетонный слой обладает повышенной плотностью, механической прочностью, водонепроницаемостью и морозостойкостью. Кроме этого, значительно улучшаются физико-механические свойства ремонтируемой бетонной поверхности – на 40% повышается прочность на изгиб, на 15% – прочность на сжатие и на 5 и более процентов – упругость бетона. Важными преимуществами торкретирования являются высокая производительность (а, как следствие, – скорость) и низкая себестоимость строительных работ.

Существует два метода торкретирования – «мокрое» торкретирование и «сухое» торкретирование.

При «мокром» торкретировании смесь цемента, воды и специальных добавок готовиться заранее, а уже затем через транспортировочный шланг подается на ремонтируемую поверхность. «Мокрое» торкретирование обладает следующими преимуществами – однородный состав бетона, возможность проведения работ в тесном помещении, минимальный отскок и др. Данный способ торкретирования применяется для ремонта больших поверхностей (площадью от 2 тыс. кв.м.).

При «сухом» торкретировании торкрет и вода смешиваются только на выходе из сопла торкрет-установки. Применение метода «сухого» торкретирования не требует подготовки основания ремонтируемой поверхности, позволяет за один проход наносить толстый слой торкрета и дает возможность осуществлять ремонтные работы с перерывами (в отличие от «мокрого» торкретирования, при котором приготовленная смесь должна использоваться непрерывно).

Таким образом, торкретирование бетонных поверхностей – самый быстрый и эффективный способ восстановления защитного слоя бетона. Данный способ уже много лет применяется строительной . Основополагающими принципами работы компании являются высокая скорость и качество работ, применение передовых технологий и материалов. Высококвалифицированные специалисты и большой опыт позволяют ООО «СДТ» гарантировать качество работ по восстановлению защитного слоя бетона методом торкретирования. Вот по этой ссылке вы можете более подробно узнать о том, как осуществляется торкретирование бетонных поверхностей, ценах и сроках выполнения работ.

Выводы

Большое значение имеет защитный пласт для железобетонного и бетонного сооружения с арматурой. Он выполняет множество функций и продлевает эксплуатационный период построек. Таким образом, выполняя работы по укладке бетона, нужно досконально изучить местность и окружающую среду, в которой планируется постройка железобетонного сооружения, и выбрать толщину предохранительного пласта.

Также важно соблюдать соответствующие нормы и требования, а в процессе постройки – придерживаться инструкций и рекомендаций опытных строителей
