Как заземлить ванну в квартире: пошаговая инструкция

Ход выполнения работ

Хомут заземления

Выполнить заземление стационарной ванны в доме или квартире — не простая задача, требующая минимального набора знаний в электрике. Перед началом работ необходимо ознакомиться с основными пунктами ПУЭ (правила устройства электроустановок).

Выполняя подключение самостоятельно, важно следовать пошаговой инструкции. Так снижается вероятность совершить ошибку

Монтаж заземляющего проводника можно выполнить за четыре шага:

• выбор материалов перед началом работы;
• подготовка инструмента для электротехнических работ;
• прокладка шины заземления;
• заземление электроприборов.

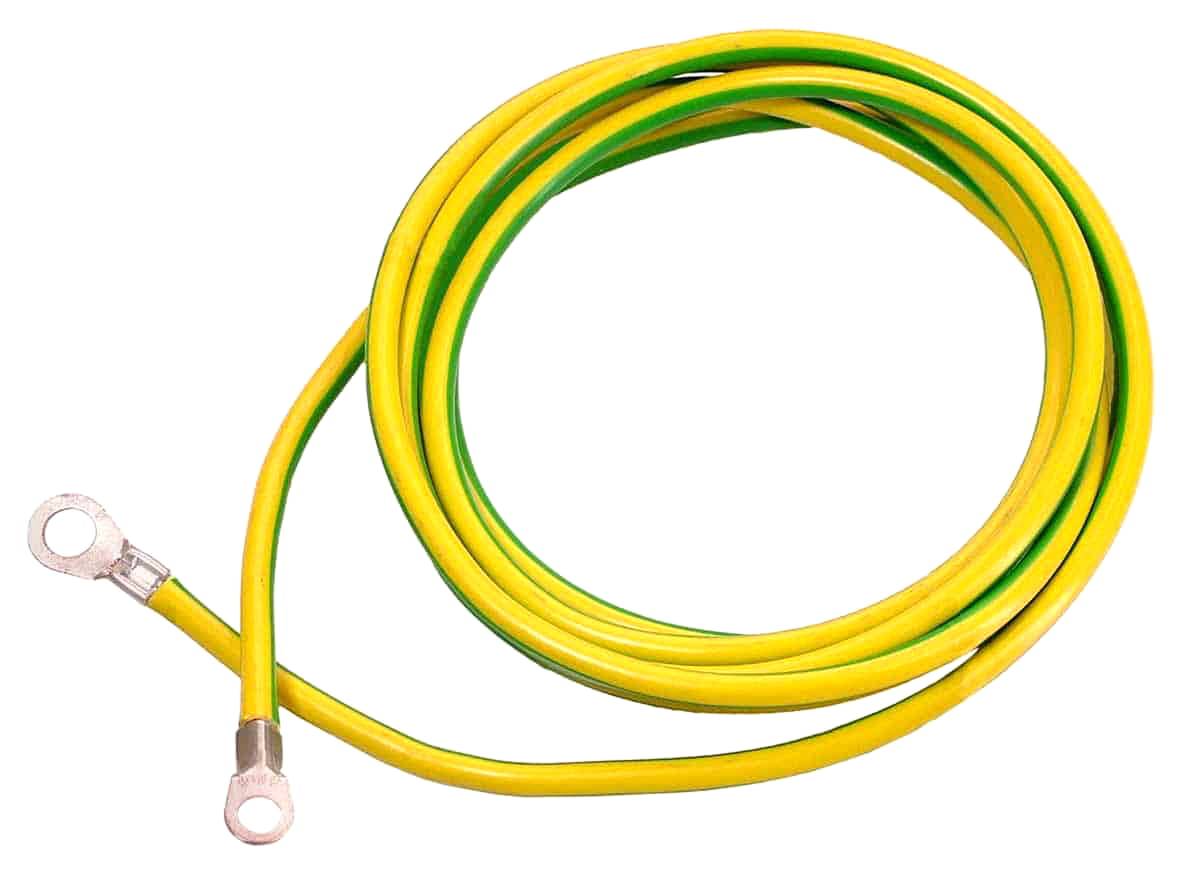

Заземляющий проводник

По правилам электромонтажных работ проводник заземления в жилом доме должен иметь сечение не менее 6 мм2. Оплетка кабеля изготовлена из ПВХ и имеет стандартный окрас желтого и зеленого цвета

Если используется болтовое соединение, важно выбирать нержавеющие элементы

Во время выполнения работ может потребоваться дрель со сверлом диаметром 6 мм. Отвертка PH, разводной ключ и инструмент для снятия изоляции. Если специальных клещей для оплетки нет, можно воспользоваться ножом. В отдельных случаях может понадобиться сварочный аппарат (касается заземления ванны с металлической основой).

Первым делом необходимо закрепить оголенный провод на специальной площадке в ванной. При снятии изоляции нельзя допускать повреждение жилы. Для приемлемого эстетичного вида шина убирается в короб, проводиться под ванной или закрывается штукатуркой. После прокладки провод подключается к заземляющей перемычке.

Заземление ванн и других потенциально небезопасных приборов и объектов

От каждого прибора должен отводиться отдельный проводник. Нельзя подсоединять к заземляющей шине щитка заземляемые устройства последовательно. В качестве заземляющего проводника должен браться медный сечением не меньше 2,5 мм2, если он будет механически защищен, и 4 мм2, когда такой защиты не будет. Также допускается использование алюминиевых и стальных проводников с сечением не меньше 16 мм2. Желательно использовать изолированный провод. Зачищаем его оба конца, на которых затем делаем кольцо под крепеж. Начнем с обычных душевых кабин и ванн. Они оснащены специальным креплением – ушком. При необходимости очищаем его в месте установки крепежа (подходящий болт с гайкой и шайбами, которые предохранят петлю провода и ушко от продавливания) от эмали, грязи или ржавчины до чистого металла.

Правильное заземление ванной

В старых металлических ваннах заземление не предусмотрено. Если у них ножки являются неотъемлемой частью всего изделия (не съемные), то просверливаем в одной из них отверстие диаметром 4–6 мм под соответствующий болт с гайкой и шайбами. Сверлить надо в таком месте, чтобы отверстие не снизило прочность ножки, а крепеж и провод заземления не портили внешний вид. Перед креплением проводника место вокруг отверстия с обеих сторон надо очистить до чистого металла.

К съемным ножкам подводить заземление нельзя, так как контакт между ними и самой металлической ванной со временем значительно ухудшается, а то и вовсе пропадает из-за окисления и даже ржавления их прилегающих поверхностей от повышенной влажности, а также деформации, вызванной частой сменой температуры. Но если стойки крепятся к корпусу ванной болтами, то можно подсоединить заземление к одному из них. Когда нет такого крепления ножек, поступаем следующим образом.

В стальной ванне делаем сквозное отверстие у бортика со стороны, обращенной к стене. В чугунной с внешней ее стороны просверливаем глухое отверстие диаметром 5 мм в месте, где максимальная толщина металла. Лучше возле бортика. Затем нарезаем резьбу под болтик диаметром 6 мм (с шайбой). Главное, чтобы не получилось вместо глухого сквозное отверстие и не повредилось эмалевое покрытие внутри ванной. Но и глубина отверстия должна быть достаточной – 5–6 мм, чтобы надежно и с хорошим контактом установить заземление. У метчика для нарезки резьбы необходимо будет сточить заостренную носовую часть. Так удастся глубже нарезать резьбу.

Что делать, если ванна акриловая? Изготовленная экструзионным способом идет с металлической рамой-подставкой. Если на ней нет специального ушка под заземление, то просверливаем отверстие. Если акриловая ванна литая, то в ней обычно должна быть специальная перемычка. Когда ее нет, поступаем как с металлической ванной – сверлим отверстие. Заземление акрилового сантехнического прибора обезопасит еще и от статического электричества, накапливающегося на нем, когда в ванной относительно небольшая влажность.

Это необходимо, чтобы не получить «привет» от соседа в виде разряда током. Как это бывает, упоминалось в начале первой главы. Для этого можно использовать стальные хомуты с отверстиями. Все места подсоединения заземления надо покрыть битумной мастикой, чтобы не ржавели. Все проводники следует завести в коробку уравнивания потенциалов (КУП), установленную в малозаметном месте в ванной комнате. Это обычная коммутационная коробка из пластика с 1-ой общей шиной. А уже из нее тянем 1 изолированный провод того же сечения до заземляющей шины щитка.

Где найти заземление?

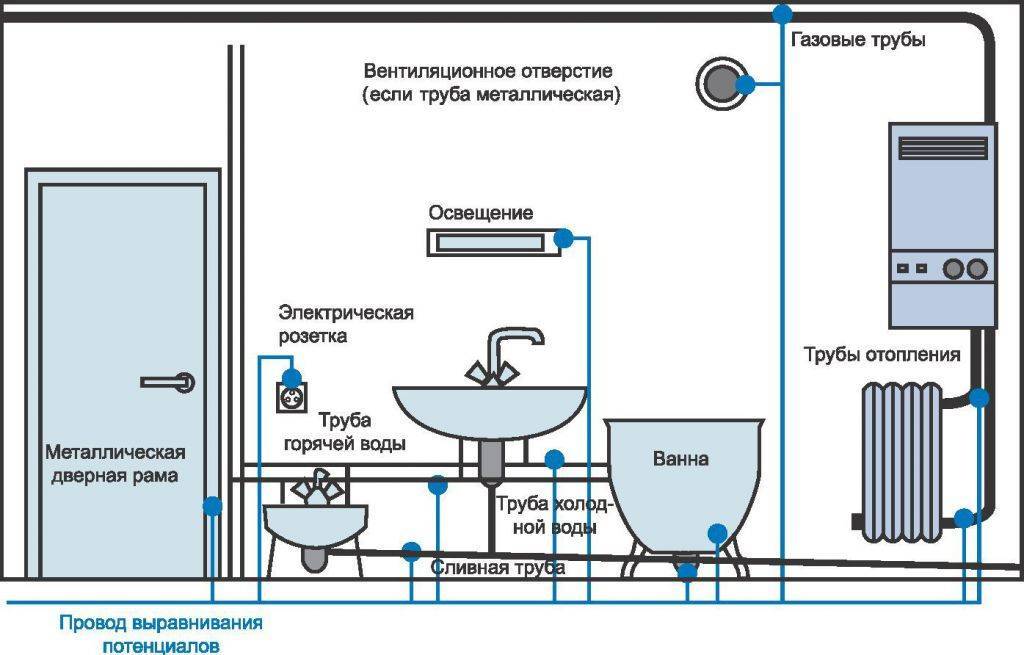

Заземление подразумевает соединение всех металлических элементов комнаты в единую цепь стальной лентой или толстой проволкой, или электрическим проводом сечением 6 мм2. Обычно цвет изоляции заземляющего провода или заземляющей шины зеленый с желтыми полосами.

Раньше в хрущевках и частных домах в качестве заземления использовали водопроводные трубы – подсоединялись к ним. Трубопровод был металлическим, он соединен со стояком, а тот с трубой, которая идет под землей. Металл отлично проводит ток и мог выступать водопровод мог выступать в роли заземлителя, хотя и это не хорошо. Сейчас дела обстоят иначе, большинство переделало водопровод и системы отопления под пластиковые трубы, а если вы живете в новостройке – там, наверняка, железных труб нет. Пластик – диэлектрик. Это значит, что ток он не проводит и в качестве заземления выступать не может.

Проблему решит установка КУП и прокладка кабеля. Коробка уравнивания потенциалов – это обычная пластиковая распредкоробка с общей соединительной медной (латунной) шиной с винтовыми зажимами. Чтобы завести землю нам понадобится в ванную комнату:

• Одножильный провод в однослойной изоляции сечением 6 мм2 (например ПВ1);
• Коробка уравнивания потенциалов;
• Перфоратор;
• Пластиковый или любой другой крепеж для монтажа коробки;
• Клеммы на кабель;
• Обжимные клещи;
• Однофазный дифавтомат;

Последние два не обязательно, возможно придется делать штробу или прокладывать кабель канал от щитка в ванную, учтите это при составлении списка товаров для покупки. В вводном электрощите нужно подключится к шине защитного заземления, на ней может быть пометка в виде знака условного графического обозначения земли типа «ёлочка», надпись PE или ГЗШ (главная заземляющая шина).

Совет:

Если у вас частный дом без заземляющего контура – вы можете выкопать его сами, для этого нужно три прута выкопать в землю треугольником и сварить их железной полосой. Тогда вы сможете перевести электросхему дома на трёхпроводную и заземляться от него, что повысит как безопасность, так и надежность работы электроприборов. Если у вас хрущевка – возможно с заземлением возникнет проблема, обратитесь в электроснабжающую организацию за помощью.

Контур заземления

Шаг первый – подключаем заземляющий кабель к ГЗШ

После того как вы завели провод в пластмассовый короб уравнивания потенциалов, нужно подключить его к главной заземляющей шине. В квартирных щитках чаще установлены такие же шины, как и в КУП. Поэтому нужно просто открутить один из винтовых зажимов и вставить в него один из концов провода. Если провод с многопроволочной жилой её нужно залудить или обжать гильзой. Если у вас нет обжимных клещей – это можно сделать и пассатижами, благо сечение кабеля не столь велико, что нужны большие усилия.

Контакт шины с затянутым многопроволочным проводом может ослабнуть, даже если вы его затянули хорошо. Такие зажимы в большей мере предназначены для монолитных жил. Поэтому лужение или гильзование обеспечит ровную жесткую поверхность жилы.

Шаг второй – заводим в ванную комнату и подключаем КУП

После подключения к электрощиту следует проложить кабель к ванной комнате и установить коробку уравнивания потенциалов. Где и как это сделать зависит только от вас. После установки КУП нужно подключить к её шине заземляющий кабель. Теперь нужно создать электрический контакт между всеми металлическими элементами (кранами, трубами, полотенцесушителем, бойлером, стиральной машиной, ванной и пр.) и шиной в КУП. Это нужно делать таким же кабелем. При этом длина кабеля не должна превышать 3-х метров. Переходное сопротивление заземляющего контакта должно быть не более 0.01 Ом. В противном случае – оно может не сработать,

На корпусах ванн и другого сантехнического оборудования зачастую есть проушины для заземления. Если проушин нет, и все подключено пластиковыми трубами – можно зажать кабель на месте перехода из пластика в металл (там, где резьба).

Чтобы подключить земляной провод к ванне нам понадобится:

• Болт;
• Гайка;
• Пассатижи;

Особенности заземления пластиковых ванн

Оборудование этих ванн заземлением обусловлено рядом причин:

• пластик, являясь диэлектриком, накапливает на себе определенный статический заряд электричества, который необходимо отводить в землю;
• корпуса этих ванн крепятся на металлические каркасы, изготавливаемые из труб. При эксплуатации между ванной и несущей рамой может образоваться конденсат, образующий токопроводящую среду.

Заводчики изготавливают на раме место для ее подсоединения корпусу здания. Как правило, это приваренная гайка с болтом и несколькими шайбами. Для подключения к заземлению болт, гайка, шайбы очищаются от краски или смазки. Оголенные провода кабеля наворачиваются на болт и крепко зажимаются.

Отсутствующую точку крепления надо оборудовать. В доступном месте рамы просверливается отверстие диаметром 6-8 мм. Возле него производится зачистка краски до металла. В отверстие вставляется болт с комплектом гаек и шайб, на котором прикрепляется массовый провод. Вывод на общую шину выполняется как описано ранее.

От чего зависит степень опасности и что дает заземление

Когда какой-то из электроприборов неисправен, степень возможности и опасности поражения электрическим током зависит, как это становится очевидным из предыдущих глав, от следующих факторов:

• Из каких труб стояки и внутриквартирная разводка водопровода, отопления и канализации – металлических, металлопластиковых или пластиковых (в том числе и у соседей).
• Качества водопроводной воды и воды в системе отопления. Когда она нормального качества, то плохо проводит ток, то есть является полупроводником (канализационные стоки содержат примеси, в том числе соли, делающие их хорошим проводником).
• Уровня общей влажности вообще и степени увлажнения отдельных объектов и материалов в частности (токопроводящих и являющихся изоляторами – смотреть в первой главе).
• От состояния психоэмоционального и физического самого человека, а также его кожного покрова.

Почему зависит от кожи. Общее сопротивление человеческого тела – примерно 1 кОм. Сопротивление внутренних тканей составляет тысячные доли от этого значения, а все остальное – это за счет кожного покрова

Чем важно сопротивление, описано в первой главе. И если кожа повреждена или влажная, да еще и загрязнена, то ее сопротивление снижается в разы

Соответственно, и вероятность удара током повышается в разы, и тем тяжелее могут быть последствия от этого. Заземляющий проводник, соединяющий токопроводящие (металлические) элементы или детали электроприборов и других потенциально опасных объектов с землей напрямую, тем самым производит выравнивание между ними возникающей разницы потенциалов (напряжения). То есть ток начинает течь через заземление.

Последствия плохого заземления в ванной комнате

Если даже при этом человек собою дополнительно замкнет фазу на землю (описано в первой главе), то он даже этого не почувствует. Через него тоже, возможно, будет проходить ток, но ничтожно малый. Наибольший будет в заземляющем проводнике, так как его сопротивление многократно меньше, чем у тела человека. Кроме того, заземление может «спасти» неисправный электроприбор от полного выхода его из строя, когда он станет совершенно неремонтопригоден. При коротком замыкании в нем на корпус через заземляющий провод пойдет высокий ток, что должно вызвать срабатывание устройства защиты в электрощитке – автоматического выключателя.

Вот зачем нужно заземление ванны в квартире. И такая, как в настоящее время, необходимость в нем появилась сравнительно недавно. Главным образом из-за установки различных электроприборов. И отчасти за счет того, что теперь часто вместо металлических применяют пластиковые трубы. Когда водопровод и канализация были полностью из металлических труб, было безопасней. Они выполняли роль заземления.

Обязательность или рекомендательный характер установки заземления для тех либо иных объектов и принятие других мер безопасности регламентируются ПУЭ («Правила устройства электроустановок») п. 7.1.88. и Техническим циркуляром № 23/2009 «Об обеспечении электробезопасности и выполнении системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах». Так, согласно второму документу, в ряде случаев необходимо заземлять даже смесители, краны, змеевики отопления, вентили и прочие детали из металла. А согласно ПУЭ в качестве дополнительной защиты рекомендуется подключение УЗО к электросети ванной или всей квартиры.

Как выполняется заземление

Процедура установки системы заземления зависит от разновидности ванны, ее формы и размеров. При отсутствии опыта работы со сварочными материалами и электрическими предметами рекомендуется воспользоваться услугами специалистов.

Старые модели

Старые ванны, произведенные в 80-х или 90-х гг. прошлого столетия, изготовлены из чугуна или железных сплавов. Для их заземления необходимо приобрести заземляющую перемычку, предназначенную для подсоединения электрического кабеля. Для ее установления нужно просверлить отверстие в одной из ее ножек. Этот прибор закрепляется при помощи болтов, гаек, шайб, винтов и иных крепежных деталей.

К установленной перемычке присоединяется провод с заземляющей шиной. По этому принципу подключаются все электрические приборы, находящиеся в ванной комнате. Если в помещении присутствуют водонагреватели и бойлеры, то они подсоединяются к кабелю отдельно.

Акриловые ванны

Акриловые ванны приобрели широкую популярность среди рядовых покупателей, благодаря небольшому весу и высокой устойчивости конструкции. Акрил — синтетическое полотно, не позволяющее проводить электрический ток. По этой причине многие люди не знают, надо ли заземлять акриловую ванну. Акрил обладает свойствами диэлектриков. Но он способен накапливать мощный статический заряд, способный мгновенно поразить кожу человека. Также заземление акриловых ванн обязательно, если они расположены на металлических рамах, являющихся проводником электричества.

Современные чугун и сталь

Современные ванны изготавливаются из чугуна и стали. Их главным отличием от старых моделей является наличие лепестка — специального приспособления для подключения заземляющих проводов. К нему можно подключить металлические кабели, соединенные с распределителем.

Существуют отдельные условия заземления для чугунных и стальных джакузи. Они оборудованы гидромассажными устройствами, работающими от электросети с напряжением 220 В. Для джакузи устанавливаются отдельные розетки с предохранителями, защищающими от потоков воды. Они продаются в строительных или хозяйственных магазинах. За пределами комнаты необходимо расположить УЗО и автоматы на 16 А. Электрокабель, подключаемый к гидромассажной ванне, помещается в гофрированную трубку.

Запрещается заземлять джакузи через водопроводные приспособления. В противном случае гидромассажная ванна может сломаться по причине короткого замыкания. Устройством нельзя пользоваться, если во время установки системы заземления электрические приборы вышли из строя. Чтобы избежать поломки, необходимо приобрести стабилизатор, регулирующий значение напряжения в электросети.

Душевая кабина

При заземлении душевых кабин в ванной комнате нужно установить евророзетки и подсоединить их к домашнему электрическому щитку. К ней подключается провод с сечением 16 кв.мм, изготовленный из алюминия. Он соединяется с заземлением душевой кабины. В помещении также устанавливаются устройства защитного подключения и автоматы на 30 мА

Важно правильно найти отверстие для подсоединения заземляющих устройств. На душевой кабине оно обозначается специальным символом, представленным на фото ниже

Чтобы обеспечить максимальную безопасность приборов и объектов, находящихся рядом с душевой кабиной, необходимо установить систему заземления на канализационных и водопроводных трубах. Эта процедура выполняется на заземляющий контур, подключенный общему электрощиту

Важно, чтобы каждый прибор был подсоединен к единой шине заземления при помощи цельных кабелей, изготовленных из металлических материалов

Электротехнические работы с чего начать

Выбор материалов что купить перед началом работы

Необходимый инструмент для заземления ванной своими руками:

1. В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
2. УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
3. Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
4. Клеммы.
5. Специализированные металлические хомуты для труб.

При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.

Необходимый инструмент для электротехнических работ

Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):

• гаечный ключ;
• отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
• сверло по металлу;
• тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
• сварочный аппарат (если есть необходимость);
• средства защиты;
• фонарик;

Прокладка шины заземления для квартиры

Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.

Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.

Но как провести заземление в ванной комнате, если шина отсутствует?

Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.

Заземление всех приборов в ванной комнате

Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.

Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.

Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным

Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.

Видео по теме

Защитное заземление ванны в квартире делается по многим причинам, главная из которых – повышенная влажность в помещении и связанный с этим риск утечки тока на землю. Объясняется это тем, что вода, налитая в ванную, – это проводник электричества, а сама ванна, так или иначе, контактирует с землей.

Незнакомые с основами электричества люди при обсуждении того, нужно ли заземлять ванну, рассуждают следующим образом. «Зачем заземлять ванну, – говорят они, если она изолирована от стяжки пола слоем керамической плитки?».

Но при этом многие забывают о том, что ее металлический корпус через систему водопроводных и канализационных труб все-таки связан с землей.

Из-за этого прикосновение моющегося человека к неисправному электроприбору (к проводу электробритвы с разрушившейся изоляцией, например) может вызывать поражение током опасной величины.

Поэтому сделать заземление в ванной комнате – это первостепенная задача по защите пользователя от сильного электрошокового воздействия.

Добавим к этому, что надежное заземление в ванной комнате выполняет троякую функцию:

• во-первых, при появлении опасной утечки оно вызывает срабатывание защитного устройства (УЗО), которое мгновенно обесточивает помещение;
• во-вторых, если из-за малых токов УЗО не сработало (или оказалось неисправным), то при наличии заземления напряжение в точке прикосновения на какое-то время понизится до безопасного уровня;
• и, наконец, оно выравнивает потенциал всех металлических предметов в ванной, подключенных к общему для дома заземляющему устройству (ЗУ).

Во втором случае вероятность критического поражения человека, ощутившего удар током, намного снижается, что и становится ответом на вопрос, зачем нужно заземление ванной.

Необходимые инструменты

Перед тем, как заземлить ванну в квартире, нужно приобрести следующие приспособления:

1. Заземляющие провода: основные соединяющие элементы, выполненные из меди. Они окрашены в зелено-желтые цвета и продаются в специальных строительных магазинах.
2. УЗО: защитное устройство, предназначенное для включения и отключения тока при нормальных условиях работы электрических приборов. Оно устанавливается за пределами ванной комнаты, в сухих помещениях. Рекомендуется приобретать мощные УЗО, что позволит регулировать подачу заряженных частиц с силой более 16 А.
3. Коробка выравнивания потенциалов: прибор для подключения веток заземляющих проводов. Она состоит из пластикового корпуса, куда помещается шина — основной компонент системы заземления. Коробка выравнивания потенциалов устанавливается на полых или сплошных стенах, в месте прохода стояков.
4. Клеммы: зажимы, винты, гайки и иные крепежные устройства, предназначенные для связи электрических проводов с медными пластинами.
5. Хомуты для труб: приспособления для закрепления основных механизмов трубопровода. Они позволяют ликвидировать протечки, возникшие в результате механических повреждений. Хомуты изготавливаются из металлических материалов и оснащаются резиновыми уплотнителями.

В современных многоквартирных домах присутствует множество приборов с повышенным энергопотреблением. Поэтому рекомендуется приобретать мощные заземляющие устройства. В противном случае может возникнуть короткое замыкание, что приведет к поломке системы заземления.

Для установки заземляющих приспособлений используются следующие инструменты:

Гаечный ключ: применяется для закручивания винтов и болтов в процессе подключения проводов заземления к медным пластинам. Отвертка: необходима для электротехнических работ. При установке заземляющего оборудования рекомендуется использовать индикаторную отвертку. Этот инструмент оснащен небольшим датчиком со светодиодом. Индикатор загорается во время прикосновения отвертки к элементам, находящимся под напряжением. Дрель: предназначена для проделывания отверстий, необходимых для проведения кабеля

Важно, чтобы на инструменте были установлены сверла по металлу. Иначе отверстие получится неровным

Мультиметр (тестер): используется для измерения уровня напряжения в электрической цепи. Этот инструмент позволяет определить правильность работы заземления. Покупка тестера необязательна, если в розетке присутствует дополнительные заземляющие устройства.

Во время подготовки к электротехническим и монтажным работам важно оборудовать инструменты рукоятками из диэлектрических материалов. Они не проводят электричество и защищают человека от поражения током

Устройство защиты от тока для ванной комнаты

Для ванной комнаты желательно установить устройство защиты от электротока. Влажная среда делает особенно опасными электрические приборы и даже обычные металлические предметы. В соответствии с правилами электробезопасности все они должны быть заземлены, а чтобы водонагреватель, джакузи или стиральная машина не стали источником поражения электрическим током, монтируют УЗО.

Это устройство отключает электрический ток при сильных скачках напряжения. Принцип его работы заключается в контроле за входящими и исходящими электрическими импульсами. Если на выходе напряжение выше, чем на входе, ток отключается.

Если электропроводка смонтирована с проводом заземления, можно установить УЗО 30 мА. Устройства с более высоким номиналом тока нежелательны. Чаще всего для ванны выбирают УЗО 10 мА. Это гарантирует высокую скорость отключения тока в случае неполадок.

Подробнее о принципе работы и особенностях подключения УЗО рассказано в видеоролике:

Сколько бы ни спорили о необходимости заземления ванн, факт остается фактом: в помещениях с повышенной влажностью проще всего получить удар током. Современные ванные комнаты оборудованы электроприборами, в них используются металлические предметы, а это небезопасно.

Не стоит рисковать здоровьем из-за банальной лени или нежелания потратиться. Установите качественное заземление, при необходимости – устройство защиты от тока. Если вам трудно разобраться с этим самостоятельно, обратитесь к электрику. Он выполнит все работы быстро и качественно, а ваша ванная комната станет безопасной.

Электротехнические работы с чего начать

Выбор материалов что купить перед началом работы

Необходимый инструмент для заземления ванной своими руками:

1. В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
2. УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
3. Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
4. Клеммы.
5. Специализированные металлические хомуты для труб.

При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.

Необходимый инструмент для электротехнических работ

Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):

• гаечный ключ;
• отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
• сверло по металлу;
• тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
• сварочный аппарат (если есть необходимость);
• средства защиты;
• фонарик;

Прокладка шины заземления для квартиры

Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.

Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.

Но как провести заземление в ванной комнате, если шина отсутствует?

Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.

Заземление всех приборов в ванной комнате

Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.

Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.

Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным

Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой

Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность

Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.

Как приступить к работе и установить в электрощитке шину

Начнем с электрощитка. В нем должна быть заземляющая шина. Это к ней подсоединяют третий провод 3-жильных кабелей, запитывающих розетки с заземляющим контактом и электроприборы, требующие заземления. И именно к заземляющей шине щитка надо будет протянуть из ванной комнаты и подсоединить провод заземления. «Сажать» его на металлические трубы водо-, газоснабжения, отопления и канализации категорически запрещено. Если дом старой постройки, то шины в щитке не будет. Тогда надо будет сделать собственный заземляющий контур, как это описано в статье «Делаем заземление в квартире».

А в щитке монтируем купленную в электротоварах нулевую шину (или для заземления – они одинаковые) с походящими размерами и  способом крепления. Затем соединяем ее протянутым через кабельную шахту проводом (сечение не меньше, чем у фазных проводников) в изоляционной оболочке с заземляющим контуром. Все установленные в ванной электроприборы рекомендуется подключать напрямую непосредственно в распределительном электрощитке через свой отдельный дифференциальный автомат или автоматический выключатель. Подключение, разумеется, производят 3-жильным кабелем. Третью жилу в щитке подсоединяем к шине, а у электроприбора – к винтовому зажиму со значком земля либо с обозначением «PE».

При установке внутри они должны быть соответствующего исполнения по влагозащищенности и иметь «шторку», предохраняющую от попадания брызг на контакты. Кроме того, розетки в этом случае должны монтироваться на высоте от пола 30–50 см и не ближе чем в 50–70 см от электроприборов и источников воды (края ванны, умывальника, душевой кабины). Для каждого электроприбора должна быть своя отдельная розетка (никаких тройников) с заземляющим контактом. Электропитание от нее до щитка проводим тоже 3-жильным кабелем. Третья жила подсоединяется к контакту заземления розетки. От электроприбора до нее протягиваем тоже 3-жильный кабель со штекером, имеющим третий заземляющий контакт.
