Как сделать разводку электропроводки в квартире своими руками

1) Планировка 1 комнатной квартиры для семьи их 1-2 человек

Планировка хрущевки для одного хозяина или для семьи из двух человек не сложная. Как правило, я бы не дробил общую комнату на какие-то отдельные зоны. Я бы поставил большой удобный диван, а кухню оставил на своем месте. Стоит заметить, что кухня с газовой плитой должна быть изолирована и не подлежит объединению. Если же очень хочется сделать большую студию, то в таком случае газ заглушают и делают обычную электроплиту.

Данная планировка однокомнатной квартиры достаточно традиционна. Мы оставляем кухню на своем законном месте. Различные варианты кухни для хрущевки смотрите в отдельной статье. С балконом не делаем ничего «криминального», общую комнату оставляем большой и, так как форма комнаты вытянутая, то в конце можно сделать небольшой гардероб или кладовку.

• кухня изолирована
• гостиная просторная с нормальным диваном
• есть гардеробная комната
• есть шкаф в прихожей

• обеденный стол не так удобен, как хотелось бы
• стиральная машина на кухне

Эту планировку можно согласовать

Этот вариант планировки похож на вариант 1-1. Вместо гардеробной комнаты, которая не всем нужна в небольшой хрущевки, если в ней будет проживать 1-2 человека, я расположил небольшой удобный кабинетик. Диван так же развернул в сторону кухни. Считаю, что в кухне можно пожертвовать большим столом в пользу более просторной кухни.

• кухня не совмещена
• гостиная просторная с нормальным диваном
• есть кабинетная зона
• в прихожей присутствует шкаф-купе

• обеденный стол не так удобен, как хотелось бы
• стиральная машина — на кухне
• диван не такой большой, так как требуется проход на балкон

Эту планировку можно согласовать

В этом варианте я объединил кухню и гостиную в общий зал. Хотя кухня и переходит в гостиную, но все же она визуально отделена от общей комнаты боковыми стенками. Такой вариант с газовой плитой согласовать сложно поэтому при желании можно установить распашные стеклянные дверки, или показать их на плане при согласовании.

• гостиная кажется больше за счет объединения с кухней
• по максимуму использован балкон
• в гостиной есть рабочее место
• Кухня удобной формы и размера
• достаточно места для хранения вещей

• гостиная — проходная для кухни
• балкон требует дополнительного утепления и согласования
• сложность с согласованием в квартире с газом

Данную планировку согласовать можно, но между кухней и гостиной должны быть двери. Это же касается и объединенного балкона.

Данный вариант однокомнатной хрущевки хорош тем, что балкон здесь не объединен, а обеденная столешница находится в пределах кухни и не вынесена в зал. Визуально гостиная поделена на гостиную зону и рабочий стол со стеллажами. Так же получилось сделать отдельный туалет на месте бывшего коридора.

• отсутствие коридоров
• раздельный санузел
• в комнате есть рабочий стол
• кухня нормального размера, с обеденной группой

• проходная гостиная
• мало место для хранения вещей
• в кухне нет полноценного стола

Данную планировку согласовать можно, так как ванная комната находится в пределах мокрых зон. Если на кухне газ, то нужны двери между кухней и гостиной.

Вариант хорош тем, что здесь все пространство квартиры максимально открыто и доступно. Кухня имеет нормальный размер. Но следует помнить, что если на кухне газ, то кухню следует изолировать от гостиной. Оптимальный вариант для одного человека или молодой семейно пары.

• максимально возможное количество свободного места
• есть нормальный удобный стол
• в планировке присутствует большой шкаф
• есть рабочий стол

• гостиная-проходная
• стиральная машина находится в кухне
• с дивана видно и прихожую, и кухню

Данную планировку согласовать можно, с учетом требований газовщиков.

Наконец мы подошли к варианту с дополнительным спальным местом. Диван в планировке 1-комнатной хрущевки — так же может раскладываться. Кровать имеет уменьшенную ширину в 1400 мм, но удобный шкаф и проход. Часть шкафа можно развернуть в сторону прихожей. Так же присутствует удобный обеденный стол. Размеры кухни не очень большие.

• гостиная кажется больше за счет объединения с кухней
• есть спальное место, которое можно оборудовать и для кабинета, и для новорожденного ребенка
• в планировке присутствует удобный большой шкаф
• удобный обеденный стол

• гостиная — проходная для кухни и спальни
• визуально гостиная кажется меньше из-за зоны спальни
• в прихожей есть шкаф, но он удален от входа
• стиральная машина — в шкафу прихожей

Данную планировку согласовать можно, так как ванная комната находится в пределах мокрых зон. Требуется ограждение кухни, если на ней находится газовая плита.

{SOURCE}

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

• Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
• Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

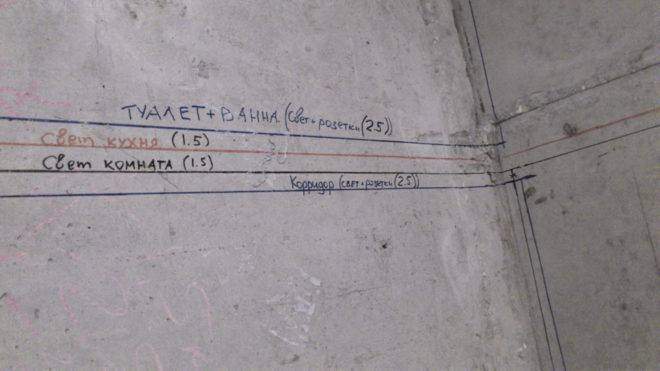

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

1. Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
2. Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
3. Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

1. Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
2. Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
3. Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
4. Концы проводов выведите в подрозетники и распределительные коробки.
5. Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

Рекомендуется выбирать автоматы следующей мощности:

• для осветительной нагрузки – 10 А;
• для розеток – 16 А;
• для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
• для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.

Типовые схемы

Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры

При монтаже электролинии руководствуются типовой схемой для квартиры с одной и двумя комнатами.

План обустройства электрики в однокомнатной квартире предусматривает разделение сети на две группы. В первую включаются приборы ванной и кухни, во вторую – жилого помещения и прихожей. Нагрузка разделяется на две высокомощные сети. Если одна выходит из строя, вторая работает в нормальном режиме.

Схемы, отражающие систему электроснабжения двухкомнатной квартиры, предусматривают электрический щиток рядом с дверью. Проводку делят на группы потребителей с отдельным автоматом. Аналогичным образом запитывается частный панельный дом или двухуровневый дюплекс.

Штробление стен под электропроводку

Устройство штроб, чаще всего выполняется с помощью перфоратора или углошлифовальной машины, называемой болгаркой. По возможности, может использоваться специальный штроборез, взятый напрокат.

Перед тем, как делать штробы, стены заранее размечаются в нужных местах, в горизонтальном или вертикальном направлении. Здесь должны соблюдаться все зазоры и расстояния. Например, проводка, подводимая к выключателям, располагается вертикально, отступая от потолка примерно на 10-15 см. В противном случае, в дальнейшем будет невозможно смонтировать натяжной потолок. Сами штробы пробиваются на глубину до 2 см.

Отверстия для выключателей и розеток высверливаются с помощью специальной коронки. При ее отсутствии, по окружности высверливаются отверстия, а, затем, середина выбивается зубилом.

Для крепления проводки внутри штробы используются пластмассовые хомутики или гипс строительный, он же алебастр. Установочные коробки под розетки и выключатели также закрепляются алебастром. Они должны выступать за уровень стены на толщину отделочных материалов. После отделки, коробки и плоскости стен находятся на одном уровне.

ЭТАПЫ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ

Подготовительный этап монтажных работ заключается в перенесении разметки с план-схемы на стены квартиры.

Отмечаются места прокладки проводов, их желательно сбоку маркировать, указывая какой именно тип провода будет накладываться в этом месте. Указываются места установки розеток, выключателей, распределительных коробок, стационарных светильников.

Штробление каналов.

Штробление лучше всего выполнять при помощи специального оборудования. Однако такие устройства профессионального уровня стоят довольно дорого. Если есть возможность взять штроборез напрокат ею нужно обязательно воспользоваться. Стоимость проката с лихвой окупится высокой скоростью и качеством выполнения работ.

Альтернативным (в нашем случае он наиболее распространён) вариантом является сочетание болгарки и перфоратора. Для болгарки потребуется круг для работы с камнем, а для перфоратора несколько насадок:

• зубило (25-30 мм) и бур (16-20 мм) для работы по бетону;
• корончатое сверло диаметром 100 мм;
• набор победитовых сверл.

Трассировка производится исключительно в горизонтальном и вертикальном направлении. Горизонтальные штробы расположены на расстоянии 50 см от потолочных плит перекрытия.

Прокладка проводов.

Кабель ВГ с сечением 3х2,5 тянется со стороны щитка к распределительной коробке. Затем от коробки к месту установки розетки, выключателя или светильника. Для питания электроприборов с низким и средним уровнем энергопотребления достаточно кабеля ВВГ с сечением 3х1,5.

Оборудование с повышенным энергопотреблением заводится непосредственно в щиток к индивидуальному УЗО, минуя распределительные коробки. В этом случае тип кабеля его сечение необходимо подбирать в зависимости от технических требований подключаемого прибора.

Провода в штробах закрепляется при помощи небольшого количества штукатурки, как правило, стартовой гипсовой. Ее необходимо наносить таким образом, чтобы основная масса располагалась в штробе, а не возвышалась над общим уровнем стены.

Заведенная в центральный распределительный щиток электропроводка в новостройке подключается к автоматам и УЗО. Подключение к счётчику и внешним линиям электроснабжения выполняется профессиональным электриком. Попытки самовольного подключения чреваты не только травами, но и штрафными санкциями от энергоснабжающих организаций.

Выполняя самостоятельно монтаж электропроводки в новостройке можно существенно сэкономить. Но следует учитывать, что сеть электроснабжения являются источником повышенной опасности. Поэтому и все действия необходимо выполнять предельно аккуратно.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Способы выполнения разводки кабеля

Чтобы правильно выбрать вариант разводки по квартире, нужно учитывать технологические особенности каждой комнаты.

Санузлы характеризуются присутствием мощных потребителей и повышенной влажностью. Чтобы исключить малейшую вероятность поражения током, необходимо каждое устройство подключать через отдельный автомат с обязательным использованием заземления. Розетки должны иметь защитную крышку, предотвращающую попадание внутрь них воды.

Для кухни требуется веерная схема, так как в этом помещении находится много бытовой техники, расположенной в разных местах. Для мощных изделий (кондиционер, жарочный шкаф) следует предусмотреть отдельную линию от монтажной коробки.

Осветительная группа включает в себя центральные люстры и точечные светильники. В зависимости от конфигурации и площади помещения в нем устанавливается одна или две основные лампы. К выключателю подводится двухфазная линия. Далее к каждому прибору пускается одиночный провод, образующий замкнутый контур.

Составить схему можно с использованием одного из следующих способов:

1. Последовательный. Состоит из фрагментов, расположенных один за другим. Узловые блоки не используются. Преимуществом такого варианта является экономия материалов, так как они расходуются по минимуму. Недостатки тоже есть — нагрузка на линию распределяется неравномерно, при нарушении целостности одного элемента обесточивается вся система.
2. Параллельный. На каждое направление обустраивается отдельный узел. Схема подразумевает большой расход кабеля и монтажных коробок. Плюс в ее надежности — при выходе из строя одного направления, остальные продолжают функционировать. От одного из них можно протянуть к приборам удлинитель.
3. Комбинированный. Здесь сочетаются параллельный и последовательный способ. Параллельный используется для подачи тока в коробки, разводки по потолку и стенам. Последовательно соединяются осветительные приборы и розетки одной группы.

Выбор зависит от площади помещения, количества и мощности потребителей.

Варианты соединения проводов

Человек, понимающий что его ожидает в процессе самостоятельного составления схемы электропроводки или непосредственно выполняющий работы по установке розеток, выключателей и источников света в собственной квартире своими руками должен знать основные способы, которыми соединяются электрические цепи.

1. При последовательном соединении элементов цепей, каждое последующее устройство следует за предыдущим без использования узловых соединений. Ярким тому примером может считаться всем знакомая гирлянда на ёлке, светодиоды которой располагаются на одном кабеле. Однако такая схема обладает весомым недостатком – при выходе из строя одного элемента отключаются все остальные потребители цепи.
2. Параллельная схема подключения не предусматривает соединение электрических элементов между собой, а группирует их в два узла. При этом, в случае поломки любого элемента, все остальные потребители остаются в рабочем состоянии.
3. При смешанном способе, один участок цепи включает сразу несколько вариантов соединений элементов как последовательно, так и параллельно.

Если домовладелец совершенно не разбирается в сфере обустройства электрических цепей, то все монтажные работы в квартире лучше доверить профессиональным электрикам, которые в сжатые сроки составят чёткий план, включающий в себя даже мельчайшие подробности, что позволит сэкономить на закупке расходных материалов.

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

Итак, изображенная выше типовая схема электропроводки для жилого здания включает в себя такие элементы (начиная от ввода кабеля):

• вводной автоматический выключатель номиналом 25 ампер;
• электрический счетчик (желательно – многотарифный);
• устройство защитного отключения — УЗО, рассчитанное на ток срабатывания 300 мА;
• дифференциальный автомат на 20 А, срабатывающий при токе утечки 30 мА, — для защиты розеточной сети;
• автоматические выключатели номиналом 10 А на освещение (количество зависит от числа линий к светильникам);
• электромонтажный шкаф, снабженный нулевой и заземляющей шиной, а также DIN-рейками для крепления автоматов и УЗО:
• кабельные линии с распределительными коробками, ведущие к розеткам для подключения бытовой техники и осветительным приборам.

Функциональное назначение перечисленных элементов следующее. Автоматические выключатели защищают ветви или систему в целом от короткого замыкания, УЗО предохраняет вас от поражения током, а дифференциальный автомат совмещает 2 эти функции. Последний должен устанавливаться на каждую силовую линию. Чтобы уберечь домашние электроприборы от перепадов напряжения, можете дополнить схему защитным реле, устанавливаемым после главного УЗО, как об этом рассказывает мастер на видео:

Чтобы сделать полную схему электрификации, нужно от руки начертить план дома и разместить на нем осветительные приборы с розетками. Укажите местонахождение электрощита и раскиньте от него проводку вдоль стен, отмечая каждую пару (фаза и ноль) одной линией, как это делают электрики (называется – однолинейная схема). Пример такого эскиза изображен на картинке.

Согласование проекта и подготовительные мероприятия

План электрической сети составляют так:

1. Рассчитывают мощность, количество потребителей, требуемое сечение проводов.
2. Проектируют заземление.
3. Составляют схему разводки. Указывают места расположения силового оборудования.
4. Рассчитывают смету.

Полноценный проект квартирной проводки можно заказать только в лицензированной компании. После этого его согласуют с поставщиком электрической энергии. Сделанные самостоятельно чертежи не принимаются к рассмотрению. Самому можно составить примерный план, облегчающий монтажные работы.

Выбор фаз

Тип входного напряжения — важный параметр проводки. Применяются такие типы электрических сетей:

1. трехфазную укладывают в домах большой площади, где устанавливаются мощные потребители, например, котлы. Этот вариант применяют при большом суммарном энергопотреблении. Разводку делают так, чтобы нагрузка равномерно распределялась по всем фазам. Требования к такой сети выше, монтаж обходится дороже.
2. однофазную сеть формируют в квартирах или небольших домах, где отсутствуют котлы, водонагреватели.

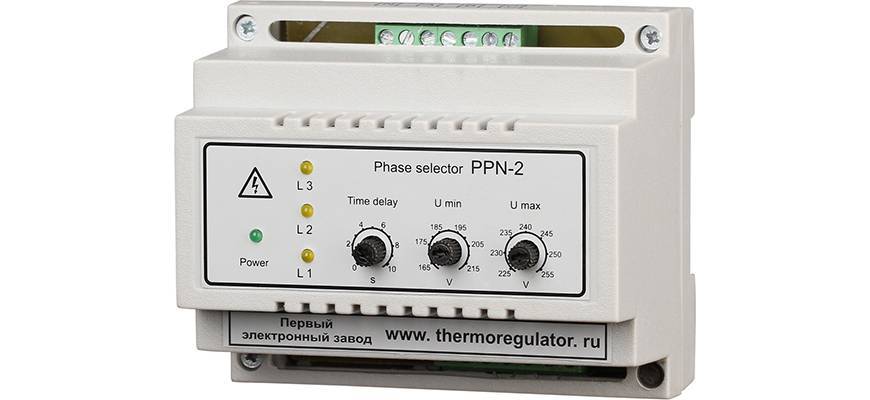

Выбор нужной фазы очень важен, потому что это основное питание для сети.

Расчет мощности

Для вычисления суммарной нагрузки нужно сложить показатели энергопотребления всех приборов. Параметры можно найти в технической документации. К полученным значениям добавляют 20%.

Самыми мощными считаются водонагреватели, пылесосы, стиральные машины, электрические плиты, вытяжные системы. Светильники потребляют малое количество энергии.

Небольшую мощность имеют современные компьютеры, телевизоры, мелкие бытовые приборы. Однако их параметры также учитывают при вычислении предполагаемой нагрузки.

Кабели и комплектующие

Для выбора сечения провода с учетом мощности используют таблицу.

Мощность, кВт

Ток, А

Сечение провода, мм2

1,5

2,5

4

6

10

16

25

35

50

70

95

0,5

2,3

100 м

165 м

265 м

395 м

1

4,6

30 м

84 м

135 м

200 м

335 м

530 м

1,5

6,8

33 м

57 м

90 м

130 м

225 м

355 м

565 м

2

9

25 м

43 м

68 м

100 м

170 м

265 м

430 м

595 м

2,5

11,5

20 м

34 м

54 м

80 м

135 м

210 м

340 м

470 м

630 м

3

13,5

17 м

29 м

45 м

66 м

110 м

180 м

285 м

395 м

520 м

3,5

16

14 м

24 м

39 м

56 м

96 м

155 м

245 м

335 м

450 м

4

18

—

21 м

34 м

49 м

84 м

135 м

210 м

295 м

395 м

580 м

4,5

20

—

19 м

30 м

44 м

75 м

120 м

190 м

260 м

350 м

515 м

5

23

—

—

27 м

39 м

68 м

105 м

170 м

235 м

315 м

460 м

630 м

6

27

—

—

23 м

32 м

56 м

90 м

140 м

195 м

260 м

385 м

530 м

7

32

—

—

—

28 м

48 м

76 м

120 м

170 м

225 м

330 м

460 м

8

36

—

—

—

—

42 м

67 м

105 м

145 м

195 м

290 м

400 м

9

41

—

—

—

—

38 м

60 м

94 м

130 м

175 м

255 м

355 м

10

45

—

—

—

—

34 м

54 м

84 м

120 м

155 м

230 м

320 м

12

55

—

—

—

—

—

45 м

70 м

92 м

130 м

190 м

265 м

14

64

—

—

—

—

—

38 м

60 м

84 м

110 м

165 м

230 м

16

73

—

—

—

—

—

53 м

74 м

99 м

145 м

200 м

18

82

—

—

—

—

—

47 м

65 м

88 м

125 м

175 м

20

91

—

—

—

—

—

59 м

79 м

115 м

160 м

Также для обустройства электросети потребуются:

1. Автоматические отключающие блоки. Их размещают в электрощитовой. Автоматы предназначены для защиты человека и имущества от опасных последствий короткого замыкания.
2. Выключатели, розетки. Современные электрические схемы снабжают заземленными комплектующими, для чего устанавливают специальные линии или разъемы.
3. Распределительные коробки. Используются для объединения нескольких ветвей.

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

кабель 3*1,5мм2 – 10А

кабель 3*2,5мм2 – 16А

кабель 3*4мм2 – 20А или 25А

кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

реле напряжения

выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

холодильник

охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Какую использовать схему электропроводки в доме

Бытовые электроприборы рассчитаны на 220 V однофазной сети с дополнительным защитным заземлением. Сечение проводов в доме зависит от мощности используемых приборов и их количества. Всю электропроводку любой квартиры можно разбить на группы:

— группа розеток в комнатах — для 1, 2 х комнат и далее, — освещение первой половины квартиры и второй ее части, — группа с самой большой нагрузкой — это стиральная машина, посудомоечная машина, электропечь и кондиционер, — группа розеток кухни для микроволновки, холодильника, кухонной техники, — группа электропроводки для джакузи, душевой кабины, теплых полов.

Схемы монтажа электропроводки в частном доме

Составляя схему электропроводки в квартире, важно предвидеть удобное расположение выключателей, розеток. Так же важно учитывать заземление электрических приборов, сечение проводников, правильную установку автоматов, УЗО

Важным моментом при создании схемы электропроводки в доме является выравнивание потенциалов на трубах водоснабжения, ванной и канализации (если они металлические). При этом нужно отдельным медным многожильным проводом соединить шину заземления и стальные трубы водоснабжения, металлической ванной и трубой канализации (если она металлическая).

Квартирный или домовой распределительный щит это есть металлический шкаф с вводным автоматическим выключателем с рядом автоматов, необходимых для разных групп разделения нагрузки по дому. K вводному автомату подходит кабель ВВГ 5 на 16. Этот кабель имеет 5 жил из них 3 фазных L1, L2, и L3, нулевой провод и жила заземления PE. В квартирном щитке нулевой провод и жила заземления PE крепятся на одной медной шине болтовым соединением.

С выхода вводного автомата ставят перемычки с каждой фазы на однофазный групповой автомат. Если имеется пять групп, то распределяют нагрузку на эти группы автоматов равномерно. Далее фазный провод с группового розеточного автомата (нижняя клемма автомата) идет на розетки, а нулевой провод и провод заземления с медной шины заземления распределительного шкафа.

Точно распределяются нагрузки по всем другим группам в однофазной сети. Перемычки проводят от нижней клеммы однофазного автомата ввода и соединяют с верхними клеммами всех групповых автоматов. Кабель или провод на нагрузку снимается с нижних крем групповых автоматических выключателей.

Схема проекта электропроводки в доме

В  квартирный распределительный щит устанавливают устройства защитного отключения УЗО, в цепь каждого группового автомата. Когда электрическая схема щита составлена, можно расчитать метраж кабеля и провода, число розеток, выключателей, автоматических выключателей и размера распределительного щита. Высоту розеток, выключателей подбираете под себя, с учетом удобства.

Европейский стандарт предусматривает установка розеток на уровне 30 см от плинтуса, выключателей на 90 сантиметров. Розетки на кухне лучше установить над рабочей поверхностью стола. И также, можно выбрать место расположения розеток для письменного стола. Для некоторых электроприборов (электроплита, вытяжка, кондиционер) розетка не нужна, питание для них можно взять с автомата, напрямую из шкафа.

Преимущества программирования различных схем электропроводки

Применение специализированного ПО позволяет исключить затруднительный процесс рисования. Действия выполняют в интуитивно-понятном интерфейсе графического редактора. При необходимости пользуются справочным разделом с подробным описанием типовых операций.

Нарисованную схему можно корректировать. Каждый проводок при увеличении изображения виден отчетливо. Допускается применение цветовой маркировки линий, дополнение плана примечаниями.

Ошибка в самостоятельном расчете может стать причиной короткого замыкания или другой аварийной ситуации. Неправильное вычисление длины кабеля сопровождается дополнительными затратами времени, денежных средств. Автоматизированный процесс исключает подобные проблемы. Даже при работе со сложными формулами результаты отображаются на экране компьютера непосредственно после ввода исходных значений.

Платные программы

До покупки некоторые разработчики предлагают ознакомиться с пробной версией продукта. Применяют временное ограничение на 15-30 дней без ухудшения функциональности. Также предоставляют варианты программ в базовом исполнении. Для получения доступа к расширенным возможностям надо внести соответствующую оплату.

Splan

Этот продукт создан для радиолюбителей. С помощью программы можно нарисовать электрическую схему любого уровня сложности с применением стандартных обозначений типовых компонентов. В тематическом разделе выбирают транзисторы, диоды, иные детали. Для перемещения выделяют необходимый элемент или группу. Созданные чертежи конвертируют в BMP, GIF, иной формат для вывода на печать.

Autocad

Для создания электрической схемы проводки квартиры (частного дома) надо купить дополнение к стандартному пакету — Electrical. Для проектирования схем можно использовать:

• автоматизированную нумерацию проводов;
• повторное применение нарисованных цепей;
• библиотеки с графическими обозначениями типовых компонентов;
• проверку работоспособности.

Nanocad

Это российский аналог Autocad. Базовая программа предоставляется бесплатно. Для работы с электрическими схемами надо приобрести специализированный модуль. Продукт предназначен для автоматизации проектирования силового оборудования гражданских объектов. С помощью встроенных инструментов можно сделать электро- и светотехнические расчеты. В подготовленном пакете формируются следующие документы:

• отчеты с результатами вычислений;
• кабельный журнал;
• схемы электропроводки;
• планы размещения оборудования;
• спецификации комплектующих.

Встроенные базы данных содержат сведения о наименованиях и параметрах оборудования. Для создания реалистичных изображений пригодятся модели в формате 3D.

Eagle

Этот программный продукт создан для автоматизации рисования электронных схем и печатных плат. Даже в платной версии отсутствует русификация. Есть специализированные сборки для инсталляции на ПК, работающие под управлением Windows и Linux.

Эльф

Программный комплекс для профессиональной разработки электротехнической проектной документации. С помощью специализированных моделей можно подготовить:

• чертеж с закладкой труб для кабельной трассы;
• план размещения выключателей в щите с учетом размеров изделий;
• расчет длины проводки;
• монтажную схему светильников.

Распределенный по группам отчет с нагрузками можно вывести на печать или сохранить в файле для хранения и экспорта.

Сколько стоит сделать проводку в квартире с нуля. Прайс-лист на электромонтажные работы

На странице указаны цены на услуги электрика в Екатеринбурге. Наша компания выполняет электромонтажные работы любой сложности в квартире, частном доме или офисе. Мы работаем по договору и сотрудничаем, как с юридическими, так и физическими лицами.

При условии заказа услуги у нас вызов электрика на дом не оплачивается. Опытные мастера имеют все необходимые допуски и оснащены профессиональным оборудованием для проведения монтажных и ремонтных работ любой сложности. С целью повышения безопасности при работе наши специалисты используют маски и перчатки, а также проходят ежедневный медицинский осмотр.

Объем работ оценивается мастером индивидуально. Полный набор услуг, сроки выполнения и сумма под ключ записываются в официальном договоре.
