Размеры бетонных колец для канализационных колодцев

Изготовление армирующего каркаса

Использование армирования позволяет уменьшить толщину кольца, а следовательно и его вес. При этом прочностные характеристики изделия и срок его эксплуатации увеличиваются.

Для армирующего каркаса потребуется:

• стальные стержни диаметром 8-10 мм (10 штук);
• стальная проволока диаметром 8-10 мм (около 5 м);
• тонкая проволока.

Высчитываем длину каркаса. Для этого вспоминаем формулу расчета длины окружности: число Пи (равное 3,14, округляем до 3) надо умножить на диаметр. Диаметр окружности берем равный 104 см, чтобы каркас проходил посередине бетонного кольца.

Умножаем это число на 3, получаем 312 см. Делим это число на 10, получаем при 31,2 см. Округляем до 31 см. Итак, раскладываем стальные стержни на ровной поверхности на расстоянии 31 см друг от друга.

Далее привариваем к ним куски проволоки длиной 315-318 см через 160 мм. Проволоку берем чуть длиннее рассчитанной длины каркаса, чтобы при свертывании заготовки в кольцо, можно было сварить ее концы или скрутить.

Из стальной толстой проволоки вручную изгибаем монтажные петли и привариваем их к каркасу (можно прикрутить тонкой проволокой). Все, каркас готов. Если нет сварочного аппарата, то все элементы каркаса можно скрутить тонкой проволокой.

Канализационный колодец из кирпича

Кирпичная конструкция включает:

• Основание или дно. Находится с проходящей магистралью в одном уровне.
• Стенки.
• Лоток открытого типа, выполняется по направлению потока по виду плавного поворота.
• Плита перекрытия.
• Люк.
• Стеновые скобы предназначены для облегчения очистки насосов и удаления возможных засоров.

Использование современных пластмассовых изделий облегчает их строительство и обслуживание. Они выпускаются практически готовыми изделиями с отверстиями для входа и выхода труб, с лотком для стоков. Инструкция позволяет монтаж сборных конструкция из пластика выполнить очень быстро, материал обладает экологической чистотой, долговечен, а цена готового сооружения будет достаточно приемлемой.

Как устроен фильтрационный колодец

После септика в системе канализации устанавливается колодец, который служит для фильтрации сточных вод. Основное его назначение в том, чтобы принимать стоки после предварительной очистки, и затем их пропустить через слой грунта, в данном случае он исполняет функцию фильтра. Этот элемент водоочистки, чаще всего, устанавливают при невозможности отведения в центральную канализационную систему или нижележащие грунты стоков.

• 1 – крышка люка.
• 2 – труба для вытяжки.
• 3 – корпус горловины.
• 4 – крышка для утепления.
• 5 – труба для подвода.
• 6 – гравий с внешней стороны.
• 7 – корпус.
• 8 – щит.
• 9 – фильтрующий слой внутри.

Форма фильтрационного сооружения может быть самой разной, но при планировании устройства канализационного колодца из железобетонных колец, по периметру основания нужно сделать фундамент. В кольцах необходимо наличие отверстий, через них будет выходить отток отфильтрованной влаги.

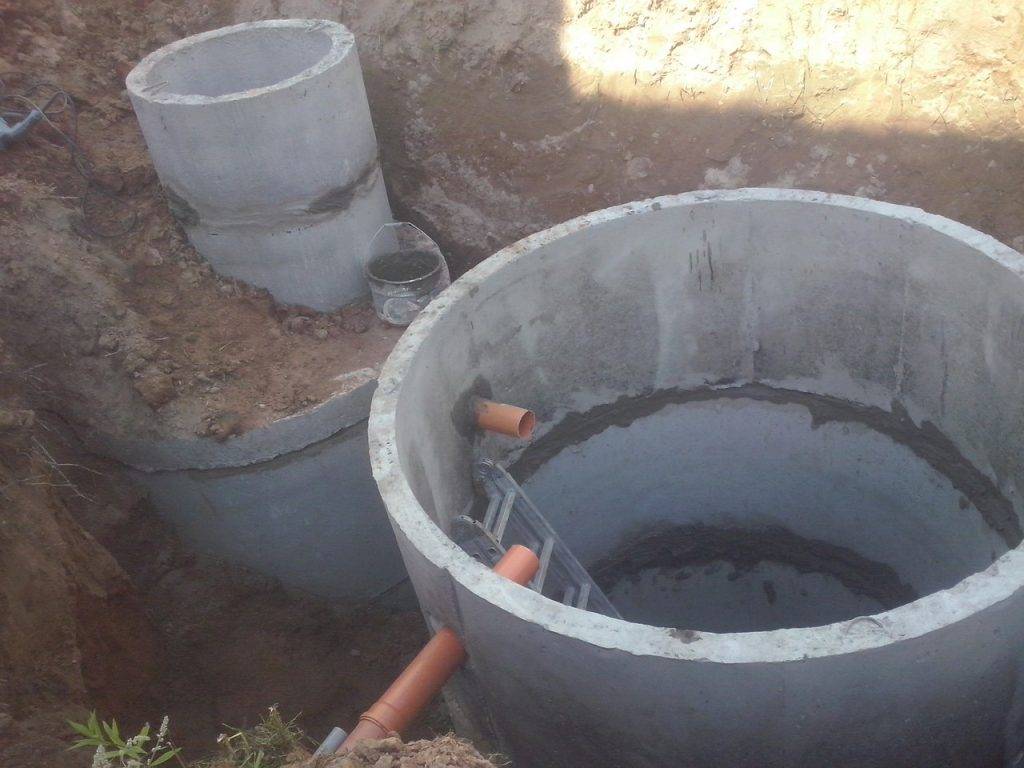

Устройство канализационного колодца из бетонных колец Внутренняя часть засыпается гравием, керамзитом, кирпичным боем и другим материалом с размером фракции от 10 до 70 мм. Наружная часть по всему периметру подсыпается тем же составом, что и внутренняя, но не больше одного метра. Примерно на 15 см выше фильтрующего слоя должна быть подводящая труба.

Как устроен накопительный колодец

По размерам это самый большой, он принимает слив от всех бытовых стоков. Особенности устройств:

• Устанавливается устройство чаще всего в пределах загородных участков, ближе к его границам. Это дает возможность удобно подъехать ассенизаторской машине.
• По нормативным документам, конструкция такого типа должна быть с бетонированным дном и гидроизолированными стенками.
• Накопительный тип изготавливается из различных материалов.
• На сооружение железобетонных канализационных конструкций влияют размер колец и расчетная глубина их залегания.
• На дно ямы укладывается готовая бетонная плита. Используя подъемный кран, на нее ставятся кольца.
• Для улучшения фиксации колодезных колец, они скрепляются между собой специальными скобами.
• Вся конструкция накрывается плитой, в которой есть отверстие для люка.

Накопительный колодец, покрытый битумом

Песчано-цементным раствором заделываются внутренние стыки, а снаружи сооружение покрывается битумом, что исключает возможные утечки.

При изготовлении можно использовать кирпич. Тогда:

• Бетоном заливается дно ямы.
• Возводятся стенки круглой или прямоугольной формы.
• Снаружи кладка изолируется гудроном или рубероидом.
• На самом колодце из бетона делается плита перекрытия.

Кирпичный накопительный колодецВсе большую популярность получают накопительные емкости из стеклопластика или пластмассы.

Накопительные колодцы из пластмассыПри монтаже таких устройств не нужна специальная техника:

• В ранее сделанную яму опускается емкость.
• Регулируется по глубине.
• Стыкуется с канализационной трубой.
• Засыпается грунтом с мелкими камнями, а крышка люка должна оставаться на виду.

Как выполняется сооружение канализационных колодцев хорошо видно на видео. В этой статье даны общие рекомендации по устройству таких сооружений.

РАЗДЕЛ IV. И МЕТОДЫ ТРУДА РАБОЧИХ

Работы до строительству канализационных колодцев выполняют четыре специализированных звена: бетонщики, трубоукладчики, изолировщики и бульдозерист.

Состав звеньев по профессиям и выполняемые ими работы приведены в таблице.

№№ звеньев	Состав звена по профессиям	K-во	Перечень работ
1	Бетонщик – 4 р. Бетонщик – 2 р.	1 1	Устройство бетонной подготовки и лотков Оштукатуривание лотков Устройство бетонной отмостки.
2	Трубоукладчики 4 р.	2	Доработка котлована вручную. Проверка отметки дна котлована и крутизны откосов. Устройство основания под колодцы. Монтаж элементов колодца и горловины с заделкой швов и затиркой поверхности цементным раствором. Испытание колодца. Уплотнение грунта при засыпке колодца.
Трубоукладчики 3 р.	2
Трубоукладчики 1 р.	1
Машинист автокрана 5 р.	1
3	Изолировщик 3 р.	1	Разогрев битума в передвижном котле. Очистка и окраска битумом внутренней поверхности колец.
Изолировщик 2 р.	1
4	Машинист бульдозера 5 р.	1	Засыпка котлована колодца грунтом.
	ИТОГО:	11 чел.

Размещение в рабочей зоне инвентаря, приспособлений и инструмента на рабочих местах при монтаже колодцев показаны на схеме производства работ.

ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ РАБОТ

№№ пп	Наименование процессов	Последовательность рабочих операций
1.	Устройство колодца.	Зачистка откосов и дна котлована. Перемешивание грунта в основании колодца с битумными или дегтевыми материалами. Уплотнение грунта. Устройство бетонной подготовки под колодец из бетона М-50. Установка арматурной сетки. Устройство лотка из бетона М-100. Изоляция на бровке котлована горячим битумом внутренней поверхности колец. Монтаж элементов колодца и горловины. Затирка швов с железнением и промазкой горячим битумом.
2.	Испытание колодца	Предварительное испытание колодца водой (до засыпки котлована). Устранение дефектов. Окончательное испытание колодцев (после засыпки котлована).
3.	Засыпка котлованов и траншей.	Засыпка грунтом котлованов колодцев (после испытания колодцев). Уплотнение грунта пневмотрамбовками. Устройство бетонной отмостки вокруг горловины колодца.

Виды и характеристики бетонных колец

ЖБ кольца согласно ГОСТ 8020-90 изготавливают из бетона марок М200 или М500, используя арматуру диаметром до 10 мм, выполненную из стали класса Ат-IIIС, Ат-IVС (ГОСТ 10884) и А-I, А-II, A-III (ГОСТ 5781), а также проволоки Вр-I (ГОСТ 6727), сечением не менее 0,6 мм. В быту при возведении канализационных колодцев применяют следующие разновидности колец и вспомогательных элементов:

КС – стеновые кольца по ГОСТ 8020-90 имеют внутренний диаметр от 700 до 2500 мм высоте от 290 до 1190 мм, толщина их стенок находится в диапазоне от 70 до 100 мм. Изделия выпускают как с гладкими торцами, так и с выступами для монтажа с замковым соединением. Допускается увеличивать размеры бетонных колец для канализации по высоте с кратностью 300 мм до значения 1790 мм.

Рис. 6 Параметры плит перекрытий ПП

КО – опорные кольца, устанавливаемые поверх конструкции для устройства невысокой горловины, которую затем накрывают люком. Бетонные кольца для канализации КО, указанные в стандарте, имеют единственный типоразмер с внутренним диаметром 580 мм, толщиной стенки 130 мм и высотой 70 мм.

В отличие от требований ГОСТ 8020-90, коммерческие фирмы поставляют на рынок широкий ряд опорных колец различных типоразмеров (их еще называют доборными), многие из них используют для монтажа высоких горловин, предназначенных для организации лазов в камеры. Некоторые изделия имеют более сложную конфигурацию с расширенной опорной частью и зауженной горловиной.

КЦП – кольца с залитым перекрытием сверху, имеют круглый или прямоугольный проем стандартных размеров для проникновения внутрь камеры.

КЦД – бетонное кольцо с дном для канализации, имеет размеры стандартных КС, удобно для устройства кессонных колодцев, септиков, закрытых отстойников, подземных герметичных резервуаров (погребов, овощехранилищ).

ПН и ПП – плита днища ПН (слишком часто можно встретить ее неверное обозначение ПД (по ГОСТ 8020-90 ПД – это дорожная плита прямоугольной формы с отверстием)) и верхнего перекрытия ПП, имеющая смещенное к краю отверстие круглой или прямоугольной формы.

Согласно ГОСТ 8020-90, плиты ПН выпускают трех типоразмеров с наружным диаметром 1500, 2000 и 2500 мм и толщиной 100 и 120 мм. В условном обозначении указан внутренний диаметр колодцев в дециметрах, под которые их подкладывают – ПН 10, ПН 15 и ПН 20.

Плиты перекрытий ПП с отверстиями имеют стандартизированные внутренние габариты, рассчитанные на закрытие колодцев диаметрами от 1000 до 2500 мм, их наружные размеры лежат в диапазонах от 1160 до 2700 мм. Ширина круглых лазов – 700 и 1000 мм.

ПО – опорная квадратная плита размером 1700х1700 мм толщиной 150 мм и отверстием диаметром 1000 мм.

Рис. 7 Прайс-лист 2020 г на колодезные ЖБИ

Разновидности колодезных колец

Виды колец

Кольца для колодца могут быть изготовлены из двух материалов:

• Бетона.
• Полимерные

Особенности:

• И те, и те имеют отличные свойства и характеристики. Они широко используются для сооружения колодцев водообеспечения.
• С ними процесс сооружения конструкции довольно прост и все действия очень быстро выполняются.

Виды бетонных колец

Кольцо для колодца из бетона изготавливается из:

• Раствора бетона.
• Арматуры.
• Различных добавок, которые увеличивают его прочность и экологичность.

ГОСТ 8020 90 колодезные кольца бывают нескольких марок:

• КФК — кольца, которые используются для обустройства канализационного колодца.
• КЛК — кольца для обустройства ливневой канализации.
• КДК — для организации внутриканальных сетей — переходные колодцы с различным оборудованием или специальными переходными трубами.
• КЛВ — эти кольца универсальные, так как могут быть использованы для водопроводного и для ливневого колодца.
• КВГ — предназначены для обустройства газопроводный и водопроводных колодцев и сетей.

По своим характеристикам железобетонные кольца могут быть:

• КО — опорные кольца.
• КД — доборные.
• КС — стеновые.
• КПН — кольцо с днищем.
• Есть еще кольца с четвертью и плитами перекрытия: КПП, К 10 10.

Подробнее:

• Опорные кольца для колодцев нужны в том случае, если будет в дальнейшем сооружаться люк. Они устанавливаются перед плитой перекрытия и могут обеспечить надежное закрепление люка.
• Кольца стеновые для колодцев представляют собой обычные жби кольца, которые в процессе сооружения колодца устанавливаются друг над другом. Все стыки обязательно заливаются бетонным раствором, чтобы обеспечить их надежное закрепление.

Доборные кольца

• Замковые колодезные очень похожи на обычные бетонные. Основным их отличием будет то, на них них есть специальный замок. Называются они еще пазогребневые. Кроме замка на верхней части, есть на нижней специальные гребни. Конструкция, которая собирается из такого типа колец отличается своей прочностью.
• Также есть определенные лунки, которые заполняются в процессе установки бетонным раствором. Все они при надежном закреплении не способны иметь сдвиги по горизонтали. В их производстве также принимает участие арматура, которая придает им большую прочность.

• Кольца с дном не представляют особой сложности в своей конструкции, так как изготавливаются по типу стеновых, только дополнительно оснащаются дном. Соответственно, укладываются в процессе сооружения на дно конструкции и служат для нее опорой.
• Есть еще регулировочные кольца для колодцев. Они используются для того, чтобы увеличить глубину колодца в диапазоне 50 см. Это позволяет получить более чистую воду. Изготавливаются они из железобетона или ПВХ.

Полимерные кольца для колодца

Эти кольца также изготавливаются в соответствии с ГОСТом.

Они:

• Более практичные.
• Имеют небольшой вес.
• Могут быт аналогичных типов, что и бетонные.
• Чаще всего используются для обустройства канализационных колодцев, так как легко собираются в готовые полимерные конструкции с дном.

Сколько стоит колодезное кольцо такого типа:

• Цена на полимерные кольца ниже, чем на бетонные.
• Обусловлено это универсальностью пластика, который используется для их изготовления.
• Поднимать кольца легко можно своими руками и не использовать специальное оборудование, как при установке железобетонных колец.

Размеры колец:

• Внутренний диаметр — 50-60-70-80 см.
• Высота — 10-70 см.

Виды полимерный колец:

• Доборные.
• Стеновые.
• Опорные.
• С дном.
• С плитой перекрытия.
• С крышкой и без нее.

Только при этом, кольца с дном более герметичны, чем железобетонные конструкции такого же типа. Многие профессионалы рекомендуют заменить старый способ обустройства колодца железобетонными кольцами, на более новый — с применением полимерных колец.

Выполнение монтажа

Монтаж канализационного коллектора начинается с устройства бетонной подушки. Для этой цели понадобится цемент марки М500, песок и щебень средней фракции. Бетон заливают в зависимости от того, какой колодец сооружается. Особенности, которыми отличается монтаж, описаны выше.

Устройство канализационного колодца требует качественной обработки концов трубопровода битумом, но в некоторых случаях с успехом для этих целей используют бетон. Следующий этап – установка колец, сделанных из бетона:

Полная схема устройства канализационного колодца из бетонных колец

Важно проследить за правильным выбором изделий, проконтролировав величину диаметра каждого из устанавливаемых колец.
Установку проводить с помощью специальной техники, чтобы добиться максимальной точности, качественной и надежной фиксации.
Стыки между кольцами следует обработать бетоном или битумной мастикой для создания герметичной конструкции.

Теперь пришло время подведения трубопровода и проверки качества соединений в различных узлах. Убедившись в надежности фиксации можно приступать к проверке самого резервуара, засыпке его стенок, установке крышки. Все эти действия необходимы в том случае, если канализационный коллектор сооружается из камня или кирпича, но современные производители предлагают потребителям качественные, надежные и долговечные колодцы из пластика.

Пластиковые изделия в полной мере соответствуют все установленным нормам и требованиям СНиП, санитарным нормам. Они значительно проще в монтаже, не требуют такого объема земляных работ, а подключить к такому колодцу трубопровод сможет даже тот, кто делает это впервые. Кроме того, подключаются трубы, сделанные из любого материала. По мнению большинства специалистов, пластиковые колодцы – оптимальное решение при обустройстве канализации на загородном участке.

Нормативы и требования

Строительные нормы и правила четко регламентируют, где должны быть установлены колодцы, какие размеры обязаны соблюдаться при изготовлении, описываются правила монтажа.

Действующие нормативы:

Устройство колодца по СНИп

• СНиП 2.04.03–85 – «Канализация. Наружные сети и сооружения».
• СНиП 2.04.01–85* – «Внутренний водопровод и канализация зданий».
• ГОСТ 2080-90 (стандарты для железобетонных канализационных колодцев).
• ГОСТ 32972-2014 (стандарты для полимерных канализационных колодцев).
• ГОСТ 3634 99 (размеры для канализационных люков, имеющих прямоугольную форму).

В соответствии с ГОСТ 2080-90, железобетонные канализационные колодцы могут иметь разный размер (согласованный в ГОСТ и СНиП). Но величина колец должна зависеть от диаметра входящего трубопровода. Зависимость размера колодца от диаметра трубопровода (диаметр труб – размер колодца, в мм):

• до 150–700;
• до 600–1000;
• 700–1250;
• от 800 до 1000–1500.

При монтаже труб большего диаметра требуются индивидуальные расчеты.

Процесс монтажа

Главное – выполнять все требования, только в этом случае колодец прослужит достаточно долго. Стандартный порядок действий отличается таким описанием:

Выбор подходящего места.

Вплотную к жилой застройке запрещено обустраивать дренажные системы, водопроводные колодцы. Около 5 метров – минимум удалённости от жилого дома. Грунтовых вод на прилегающей территории тоже быть не должно. Иначе герметизация потребует дополнительных расходов. Место монтажа должно быть достаточно удобным для подъезда спецтехники.

Котлован.

Чтобы решить этот вопрос, лучше прибегнуть к помощи специальной техники. Глубина ямы равна высоте двух колец. Ручная копка возможна, но доставит больше хлопот. Дренажную подушку из песка и щебня укладывают на самое дно. Толщина должна составлять хотя бы 50 сантиметров.

Кольца.

Кольца с глухим дном – оптимальный вариант, чтобы обустроить нижний ярус. Плиту низа укладывают вначале, когда речь о сквозных изделиях. Автокран участвует в укладке изделий друг на друга. Раствором замазывают все образующиеся стыки. Металлические скобы можно использовать для укрепления, если монтаж осуществляют на неподвижном грунте. Глиняный замок для бетонных колец повышает надёжность конструкции.

Когда установлены кольца – к колодцу начинают подводить коммуникации. Остаётся закончить с необходимыми соединениями, засыпать котлован. Кольца накрывают специальной плитой, находящейся сверху. Затем идёт монтаж люков канализации. В том числе – если основной материал – ЖБИ.

Виды фитингов для устройства внутренних канализационных систем

Фитинги – детали, благодаря которым монтируются стыковочные узлы, повороты, разветвления, соединяются трубы разных диаметров в единую сеть. Во время разводки наличие всяческих фитингов позволяет из прямых составляющих создавать сложные формы конструкций.

Фасонные части, как и трубы внутридомовой канализации выполнены из ПВХ серого цвета. На данный момент в строительстве используют следующие разновидности фитингов:

• соединительная муфта двухраструбная – деталь, соединяющая отрезки равных по диаметру труб, не имеющих раструб, одной линией без изгибов;
• муфта ремонтная надвижная – деталь устранения аварийных ситуаций и различных повреждений на трубопроводе (протечки, трещины, пробои). Удобна для ремонта на участке системы, где требуется удалить часть поврежденной линии;
• ревизионная муфта – элемент соединения с тремя входами, центральный вход (отверстие) оснащен завинчивающейся крышкой. Открыв крышку можно провести очистку засорившихся труб. Ставится в месте, где есть удобный доступ;
• компенсационный патрубок – отрезок трубы длиной 17-25 см, с одной стороны имеет удлиненный раструб, с другой – гладкую часть, которая крепится к трубопроводу соединительной муфтой. Предназначен для наращивания длины труб, замены поврежденного участка;
• переходник между двумя трубами разных диаметров, называемый редукцией – эксцентрической муфтой, где раструбная часть идет под большой диаметр, а муфтовая под малый;
• переходник чугун/пластик – применяется с целью стыковки чугунной канализации с пластиковой, имеет раструбный вход с диаметром под чугунную трубу и муфтовый;
• колено или отвод – изогнутая на 15-90 град. деталь с широким выбором диаметров для конструирования поворотов канализационных труб;
• тройник – у или т-образная развилка, используемая для подключения одного отвода к основному трубопроводу. Дополнительный вход с раструбом может иметь равные или меньшие размеры;
• крестовина – элемент подключения двух отводов к основной трубе в одной плоскости, причем диаметры отводов могут быть отличными от диаметра основного стояка;
• крестовина двухплоскостная – стыковочный узел, в котором два отвода включаются с левой или правой стороны перпендикулярно основной трубе;
• крышка для перекрывания конца трубопровода или заглушка блокирует движение стоков;
• вакуумный клапан (аэратор) – препятствует выбросу опасных канализационных газов в помещение через установленные сантехприборы, вследствие разрежения в системе, монтируется в верхней точке стояка;
• вытяжной зонт – элемент аэрации стояка в виде заглушки с отверстиями, предотвращает попадание сора и осадков;
• сифон – элемент соединения отвода и сантехники. Его изогнутая форма создает гидрозатвор, сдерживающий запахи стоков;
• хомут – монтажный крепеж труб.

Ассортимент фитингов очень широк, можно подобрать деталь для решения любой задачи

Соединение ПВХ фитингов с трубами может быть клеевым, сварочным (спаечным), резьбовым (слив с малым диаметром, например мойка) и с помощью резинового кольца. Какой бы тип соединения не применялся, нужно помнить, что стык – самое ответственное место в монтаже канализации. От качества стыковки фитингов зависит работа всей системы, поэтому следует тщательно продумать этот вопрос или обратиться к специалисту.

Фасонные детали для внутренней канализации оснащены уплотнительным резиновым кольцом, которое при сборке сети обеспечивает надежное, герметичное соединение. Однако, есть рекомендации укрепить такой тип соединения герметиком силиконовым во избежание пересыхания резины. Раструбы без резиновой прослойки соединяются с помощью клея. Застывая, структура клея становится подобной ПВХ с такими же характеристиками как трубы.

Перед началом стыковки фитингов, трубы и сантехнику нужно тщательно закрепить, чтобы избежать нарушения в процессе сборки и возможного протекания.

Какими бывают колодцы

В зависимости от назначения, бетонный канализационный колодец может иметь тот или иной диаметр и глубину, отличаются и нюансы его обустройства. Прежде чем разбираться в нюансах строительства, необходимо понимать, какие изделия при этом используются. Вот с их обзора мы и начнём.

Структура

Итак, канализационные колодцы сборные железобетонные — элементы:

• Донная плита;
• Кольца стеновые — формируют корпус колодца;
• Перекрытие (крышка), имеющее отверстие под установку люка;
• Чугунный или пластиковый люк.

Это стандартная структура колодца, но существуют и варианты. Например, вместо плитного днища, в нижней части сооружения может быть установлено кольцо с дном.

Когда колодец располагается на проезжей части дороги, его верхним элементом является не крышка, а опорная плита, которая так же имеет отверстие под люк.

В отличие от крышки, опорная плита имеет прямоугольную форму — и это не случайно. Такая форма позволяет качественно распределить нагрузки на грунт вокруг колодца, минимизировав их по отношению к его стенкам.

Канализационные железобетонные колодцы могут быть и унифицированными. Это цельный цилиндрический блок с дном и уже готовым входным отверстием для трубы, усиленный металлической сеткой. Их чаще всего применяют при строительстве ливневых водоотводных систем.

Назначение

Так как тип колодца определяется его назначением, рассмотрим каждый вариант более подробно:

Смотровые канализационные бетонные колодцы устраивают в тех местах, где на трубопроводе предусмотрен поворот, объединяются две или более сетей, осуществляется переход от одного диаметра трубопровода к другому, или просто на длинных участках трассы.

Устройство смотрового колодца

В этих местах требуется производить профилактический осмотр труб, при необходимости — их прочистку. Поэтому устраиваемые здесь колодцы называются смотровыми.

При диаметре труб:

1. до 30 см их проектируют через каждые 35м;
2. до 60 см — через 50м;
3. от 60 до 140 см — через 75м;
4. более 140 см — через 150м.

Ливневые резервуары предназначены для сбора дождевой воды с проезжей части улиц и тротуаров. Вот как раз для их устройства чаще всего и применяют унифицированные колодцы.

Ливневая канализация: колодец бетонный

Колодцы-камеры специального назначения устраивают в тех местах, где канализация пересекается с другими подземными сетями. При этом другие магистрали располагают выше канализационных.

Канализационный колодец из бетонных колец

Отстойники или выгребные колодцы служат для очистки канализации от взвешенных (тяжёлых) частиц. Устанавливают их только в производственных или бытовых автономных системах.

Колодцы железобетонные канализационные в системе с тремя отстойниками

Колодцы гасители (перепадные) — их функция заключается в том, чтобы поток воды в самотечных системах мог сбросить свою скорость. Если учесть, что падающая вода создаёт определённые нагрузки, глубина таких колодцев может достигать 4м. Как вариант для трубопроводов с большим диаметром, на расстоянии двух метров друг от друга сооружается сразу несколько колодцев.

Перепадные бетонные колодцы для канализации имеют глубину до четырёх метров

Дренажные (фильтрующие) колодцы устраивают с целью очистки строчных вод. Вместо герметичного дна у них дренажное основание, а в стенках имеется перфорация.

Фильтрующие бетонные колодцы канализационные монтируют из колец с перфорацией

Существует ещё и такой вариант, как колодец канализационный бетонный прямоугольный. В отличие от цилиндрических емкостей, их внутренний объём можно использовать более рационально.

Однако их монтаж достаточно сложен, и они не столь устойчивы к деформациям, поэтому на практике их применяют очень редко — да и то по большей части для трубопроводов с большим диаметром.

Квадратный колодец

Все сборные и унифицированные изделия, предназначенные для строительства дренажных и канализационных систем, изготавливают по ГОСТ 8020 из тяжёлого бетона класса В15-В22,5. Его морозостойкость в таких изделиях не может быть менее F150.

Конструктивные элементы

Железобетонные колодцы – это отличный и недорогой вариант оборудования канализационной системы. Такие изделия имеют массу достоинств и минимум недостатков.

https://www.youtube.com/watch?v=MQ_m6uVC6Vw

Канализационные железобетонные колодцы – это сборные конструкции. Они состоят из нескольких элементов:

1. Бетонные кольца – это сквозные цилиндрические конструкции. Из них складывается колодец.
2. Монолитные днища представляют собой прочные гладкие плиты. Они являются основой конструкции и отделяют ее от грунта.
3. Крышки защищают колодец от попадания туда мусора и осадков. Кроме того, они устанавливаются в целях безопасности, не давая упасть туда человеку или животному.
4. Опорные кольца представляют собой прочные сквозные элементы. Они имеют меньшую высоту, чем обычные кольца, и устанавливаются на транспортных магистралях.
5. Кольца с крышкой ставятся в верхней части конструкции. Они имеют отверстие под канализационный люк.
6. Цельные канализационные колодцы представляют собой монолитные изделия. Ими можно заменить конструкцию из колец.
7. Канализационные люки закрывают колодцы. Они могут быть сделаны из чугуна, полимеров или железобетона.

При монтаже железобетонных колец следует соблюдать правила техники безопасности

Для создания одного железобетонного колодца используются не все представленные элементы. Они выбираются в зависимости от конкретной ситуации.
