Как установить ЖБ лоток для сточной воды

Материал изготовления

Лотки производят в соответствии с ГОСТ 13015.1-2003, в нормативном акте Серия 3.006.1-2.87 приведены рабочие чертежи и обозначены следующие стройматериалы, из которых производят лотковые ЖБ изделия:

  1. основной компонент их изготовления — бетон класса прочности на сжатие В15, В25, В30, В35, что соответствует прочностным маркам бетона М200, М300, М400, М450;
  2. для армирования используется арматура класса AI, AIII (ГОСТ 5781-82), проволока BpI (ГОСТ 6727-80);
  3. при устройстве закладок используют сталь ВСт3кп2 (по ГОСТ 380-71 это конструкционная углеродистая сталь, В — поставляемая по нормируемым химическим свойствам и физическим параметрам, кп — кипящая, сп — спокойная, пс — полуспокойная);
  4. анкерные элементы производят из стали класса AIII (по ГОСТ 5781-82);
  5. для производства монтажных петель берут сталь класса AI марки ВСт3сп2 или ВСт3пс2. Использование последней в температурных условиях ниже -40 °С недопустимо.

Лотки армируют каркасными и сварными сеточными элементами согласно чертежам и схемам фиксации арматуры из Серии 3.006.1-2.87, при этом толщину защитного бетонного слоя принимают равной:

  1. при стенках монолитной конструкции меньше 10 см — 1,5 см;
  2. при стенах изделий более 10 см — 2 см с допустимым отклонением +5 мм.

ЖБ канальные и тоннельные элементы по Серии 3.006.1-2.87 — параметры

Шлюзы для теплотрасс

Их предназначение – защищать трубопровод с горячей водой от воздействия грунтовых и талых потоков, осадков, химических веществ, впитываемых грунтом. У данного типа лотков самый высокий показатель крепости и стойкости к разрушительным силам окружающей среды.

Разновидности

Данный тип лотков разделяют на подвиды в зависимости от методики монтажа. Среди них выделяют:

  • желобные линии, накрытые сверху крышками;
  • каналы, в которых лотки как бы перевернуты вверх ногами – за основу идут крышки, на которых стоят лотки;
  • системы из желобов, лежащих друг на друге, скрепленных швеллерами. Для подобных трасс шлюзы изготавливают таких размеров, чтобы туда смог войти и легко передвигаться рослый человек.

Положительные характеристики желобов для теплотрасс

К таким качествам данных изделий относят:

  • легкий, беспроблемный монтаж, позволяющий значительно укоротить продолжительность выполняемых работ по прокладыванию труб;
  • крепость, а также долговечность, гарантирующие надежную оборону теплотрассы от разрушающих природных явлений на долгие годы;
  • простота сооружения, предоставляющая возможность без труда, за очень короткое время добраться до места деформации теплотрассы;
  • многогранность, позволяющая применять такие шлюзы под любые коммуникации;
  • щадящая ценовая политика, дающая возможность сэкономить как на покупке изделия, так и на его установке.

Изготовление и использование

Лотки для теплотрасс подходят как для обычной почвы, так и для «сложных» местностей с высоким уровнем подземных потоков, просадочными землями, сейсмической активностью около 9 баллов.

Обычно сверху тепломагистральных лотков кладутся крышки. Эти крышки отлично герметизируют теплотрассу, обороняют от грунтового давления, а также других явлений окружающей среды с негативным воздействием. Производятся желобы посредством вибролитья из тяжелых смесей. Чтобы придать изделию большей прочности, внутрь закладывается стальная арматурная основа.

Перед установкой лотка внутрь рва накладывается песок. Такая подушка обеспечит прочную связь железобетонной конструкции с землей. Места соединения желобов и крышек, а также просветы, используемые при перевозке и установке, уплотняются резиновыми заглушками, затем закладываются бетоном, дабы добиться монолитности конструкции.

В каких случаях используются?

Шлюзы для тепломагистрали применяются при:

  • прокладывании тепловых систем;
  • сооружении сточных канав;
  • установке дренажных линий;
  • герметичном прокладывании трубопроводов, а также других коммуникационных систем;
  • возведении гидротехнических, очистительных сооружений.

Размеры

Лотки изготавливают прямоугольной и трапециевидной формы с уклоном внутренних стенок. Их основные размеры:

  1. длина по стандарту составляет 5970 мм, такой типоразмер имеют небольшие ЖБИ начальных номеров (по усмотрению производителя их длина может быть и 2970 мм). Более тяжелую крупногабаритную продукцию начиная с номеров Л25 (масса больше 5 тонн) для удобства транспортировки и монтажа выпускают размером в 2970 мм;
  2. для всех доборных изделий с индексом д принята стандартная длина в 720 мм;
  3. ширина лотков лежит в диапазоне от 420 мм до 4000 мм со следующей градацией: 420 мм (Л1); 570 мм (Л2); 780 мм (Л3 — Л5); 1160 мм (Л6 — Л9); 1480 мм (Л10 — Л13); 1840 мм (Л14 — Л18); 2160 мм (Л19 — Л22); 2460 мм (Л23 — Л26); 2780 (Л27 — Л30); 3380 (Л31 — Л34); 4000 (Л35 — Л38);
  4. высота стенок возрастает с увеличением порядкового номера и лежит в диапазоне от 360 мм для Л1, Л2 до 1700 мм для Л38.
  5. толщина стенок от 40 мм (Л1) до 100 мм (Л38);
  6. ширина внутреннего канала — от 300 мм до 3600 мм;
  7. высота лотка изнутри от 300 мм до 1500 мм;
  8. толщина дна — от 60 мм до 200 мм.
  9. масса лотков изменяется от 0,9 т для Л1 при объеме бетона 0,34 м3 до 9,38 т при объеме материала 3,75 м3 для Л38.
  10. плиты типа КЛ и КЛп выпускают протяженностью по 2990 мм, для ЖБИ с внутренней шириной 300 и 450 мм длина плит составляет 740 мм.
  11. для доборных ЖБИ по 720 мм протяженность перекрывающих плит равна 740 мм.

Схема монтажа ЖБ каналов

В чем преимущества?

Почему при сравнении бетонных и пластиковых лотков для системы ливневой канализации большинство застройщиков выбирают детали из полимерных материалов? Дело в том, что лотки из пластика намного удобнее, ведь они прочные, легкие и имеют доступную цену. Особенно выгодно использовать такие детали при постройке дождевой канализации на участках у частных домов и дач, так как в этом случае не предполагается серьёзных физических нагрузок на систему водоотведения.

Совет! Лотки пластиковые оснащают не только горизонтальной, но и боковой системой крепления, поэтому с их помощью можно будет легко выполнить поворот. Кроме того, при необходимости можно осуществить соединение лотка с канализационной трубой. Это бывает необходимо, если строится смешанная ливневая канализация, когда часть системы прокладывается под землей.

В отличие от обычных бетонных лотков изделия из пластика обладают идеально гладкой внутренней поверхностью. Поэтому ливневый поток движется свободно без гидравлического сопротивления. Кроме того, отсутствие на дне и стенках шероховатостей существенно снижает риск засорения системы песком и илом.

Однако основным преимуществом пластиковых лотков, которое выгодно отличает их от бетонных аналогов, является их небольшой вес, что существенно облегчает транспортировку, погрузочно-разгрузочные работы и монтаж. Пластиковые детали, в отличие от бетонных, легко поддаются обработке, их очень просто можно укоротить или обрезать под нужным углом.

Для чего нужны и где применяются лотки

Ливневая канализация решает следующие задачи:

  • отвод дождевых вод с определенных территорий;
  • защита от подтопления всевозможных сооружений, конструкций и зданий, заглубленных ниже уровня почвы;
  • поддержание грунта в твердом и сухом состоянии, его защита от возможной эрозии;
  • продление эксплуатационного ресурса тротуаров, дорог, отмосток и прочих твердых покрытий.

Водоотводные желоба применяются в следующих областях:

  • обрамление автомобильных дорог, железнодорожных путей, пешеходных дорожек;
  • на промышленных предприятиях с целью отвода осадков и прочих вод с территорий цехов, складов, стоянок, мест расположения техники. Тут преимущественно применяются бетонные или железобетонные лотки для отвода воды;
  • водоотведение от зданий, домов, автозаправочных станций и прочих сооружений;
  • в парках, на площадях и других территориях такие желоба используются для поддержания в чистоте дорожек, открытых мест, газонов;
  • для отвода воды от загородных домов, дач, хозпостроек. Для этой цели популярны пластиковые и композитные лотки, обладающие небольшим весом.


Применение пластиковых лотков для отвода воды от дома

Виды лотков и их размеры

При сооружении водоотводных систем используются железобетонные лотки правильной и телескопической формы, а также специальные блоки упора. Требования по их производству и применению содержатся в специальном нормативном документе – Серии 3.503.1-66. Ниже мы рассмотрим наиболее часто применяемые разновидности этих изделий.

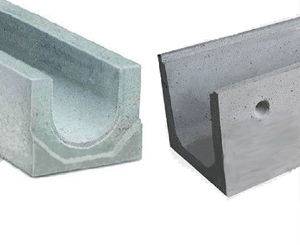

Обычные лотки

Эти железобетонные изделия имеют П-образное сечение и вытянутую форму. Устанавливаемые открытой стороной вверх, они обеспечивают стабильный проток воды в заданных количествах. Такие лотки предназначены для отвода воды по горизонтальной плоскости с небольшим уклоном.

Наиболее часто в дорожном строительстве применяются лотки модификации Л-1 и Л-2. Эти два изделия имеют одинаковую длину (1990 мм) и высоту бортов (680 мм), однако различаются по ширине. Лоток Л-1 имеет ширину 1280 мм, а модификация Л-2 – 880 мм. Соответственно, первые применяются в случаях, где предполагается более интенсивный сток воды.

Телескопические лотки

Такие лотки имеют особую зауженную с одной стороны форму. Она позволяет вставлять один такой лоток в другой и сооружать составной водосточный канал. Эти каналы устанавливают на откосах насыпи для обеспечения стока воды от дорожной одежды в основание земляного полотна.

Самыми распространенными типоразмерами телескопических бетонных лотков являются лотки Б-6 и Б-7. Лоток Б-6 является менее габаритным: его длина составляет 520 мм, а ширина и высота равна 430х200 мм в зауженной части и 540х250 в широкой. Лоток Б-7 может пропускать больше воды, так как его размеры сечения составляют 888х450 в широкой части и 716х340 в узкой, а длина равна 1500 мм.

Технические характеристики

Производят все железобетонные лотки в соответствии с ГОСТ, поскольку на них возлагаются большие ожидания относительно прочности и долговечности. Для изготовления желобов применяют специальный армированный бетон плотностью от 2400 кг/м3 и цемент марки М 250. В результате готовое изделие имеет такие характеристики:

  • высокая прочность к любым механическим воздействиям, как статическим, так и динамическим;
  • инертность к температурным перепадам;
  • вес, который варьируется в пределах 25-3000 кг;
  • высота стенок желоба — 6-160 см;
  • водонепроницаемость;
  • устойчивость к агрессивным средам.

Размеры ЖБВЛ

Сегодня на строительном рынке представлена широкая линейка ЖБВЛ стандартных размеров (в зависимости от их функционала и расчетных нагрузок). Чтобы лучше ориентироваться в многообразии представленных изделий, надо знать маркировку их геометрических размеров:

  • Длина секции. Этот показатель маркируют буквой L. Длина изделия может варьироваться от 500 до 6000 миллиметров.
  • Ее ширина (B). Эта величина напрямую зависит от толщины стенки и внутренней ширины желоба. Она может составлять 200÷1900 миллиметров.
  • Высота изделия или его глубина (H). Она может варьироваться в диапазоне 75÷1700 миллиметров.
  • Гидравлическое сечение (то есть, внутренняя ширина желоба). Данная величина маркируется буквами DN. Внутренний размер желоба может составлять: 500, 400, 300, 200, 150, 100 и 95 миллиметров (это европейские стандарты). В России лотки могут (в дополнение к вышеперечисленным) выпускаться с DN 110 мм и 160 мм.

На заметку! Иногда можно увидеть такую маркировку, как DN 400/185. Цифра, указанная через дробь обозначает глубину желоба в миллиметрах.

Наиболее востребованными являются следующие гостовские лотки: трапециевидные – 2990×280×280 мм (длина/ширина/высота); прямоугольные и квадратные –2970×420×360 мм; параболические – 720×420×360 мм.

На заметку! Если потребитель нуждается в нестандартных лотках, то их габаритные размеры и форма обсуждаются с изготовителем и только потом он их производит.

Прочие изделия из железобетона для обустройства систем коммуникаций

В ассортименте завода ЖБИ-4 присутствуют не только лотки и плиты покрытия, но и лотковые элементы и плиты перекрытия различного назначения и прочие комплектующие для обустройства коммуникаций и инженерных систем.

Вся представленная на сайте ЖБИ-4 продукция изготовлена в строгом соответствии с ГОСТом. В каталоге даны детальные изображения, описаны габариты, основное предназначение, а в прайс-листе указаны действующие цены.

Подобрать всю необходимую комплектацию для возведения системы водоотведения, прокладки теплотрассы, канализационного коллектора и прочих инженерных систем и сооружения помогут специалисты завода ЖБИ-4, готовые ответить на любые вопросы относительно наличия интересующей клиента продукции, ее стоимости и условий доставки.

Лотки водоотводные из бетона

Сегодня на рынке водоотводных систем появились бетонные, вибропресс и литые, изделия армированные не железом, а специальным стекловолокном или волокнами фибры. Такие изделия обладают не только показателями характерными для жби, но по сравнению с ними характеризуются меньшим весом, более низкой ценой и повышенными антикоррозийными показателями.

Кроме того, водоотводные лотки из бетона и железобетона возможно устанавливать на слабых грунтах с высокими подпочвенными водами.

Стеклоармированные и фибровые бетонные секции представлены на рынке классами по нагрузке от, А 15 до F900 и, за редким исключением, не укомплектованы чугунными решётками облегчённых конструкций, а также 2-х или 3-х уровневой системой уловителя песка

Это важно помнить при внесении цен в сметные расчёты строительства

Серии Basic А-15 и В-125 хорошо зарекомендовали себя на приусадебных участках, придомовых территориях, в зонах пеших и велосипедных прогулок.

Серия Standart С-250 применяется для обустройства пеших зон, мест с редким движением транспорта на минимальной скорости и городскими автостоянками.

Серии лотков Super D-400, Super E-600 и Super F-900 выдерживают нагрузки до 400, 600 и 900 кН/м соответственно и предназначены для мест с интенсивным движением, вплоть до применения в аэропортах и терминалах. Для обеспечения таких показателей в края лотков серии Super анкерно вмонтированы стальные канты — уголки толщиной 3 и 4 мм.

Кроме того, бетонные лотки изготавливаются с дополнительным вертикальным водоотводом и/или могут быть конструктивно обустроены собственными внутренними уклонами 5—50 мм.

Для придания большей герметичности ливневым системам, бетонные лотки в канавах соединяются между собой при помощи однокомпонентного MS-полимерного герметика.

Виды лотков из железобетона


Классифицируют ЖБ элементы по способу их укладки: горизонтальные и вертикальные.

Виды по назначению:

  • С250. Предназначены для малой нагрузки. Используются на небольшом дорожном полотне, пешеходных тропинках в парке.
  • D400. Имеют большую нагрузку, чем предшественники. Такие предназначены для отведения ливневой воды с дорог с интенсивным движением, заправок.
  • E600. Используются для больших объемов дождевой воды. Чаще их монтируют на производстве и на автобанах.
  • F900. Самые мощные. Предназначены для устройства ливневки на взлетной полосе.

Что касается размеров железобетонных лотков для ливневой канализации, то их длина чаще составляет 1 м. Внутренний диаметр меняется в пределах 100-500 мм в зависимости от класса изделия. Форма ЖБИ – прямоугольное или круглое сечение.

Как соединяются лотки

Способы соединения водоотводных лотков зависят от материалов, из которых они сделаны. Они бывают:

  • пластиковыми;
  • бетонными;
  • металлическими;
  • композитными.

Наибольшее распространение получили пластиковые и бетонные изделия. Полимербетонные (композитные) варианты сочетают свойства пластика и бетона. Металлические лотки используются редко ввиду большой стоимости, подверженности к коррозии и большого веса.

Пластиковые лотки

Водоотводные системы, обустроенные на основе лотков из пластика, отличаются высокой пропускной способностью, которая достигается за счет гладких стенок. Это же свойство уменьшает частоту засоров. Такие изделия достаточно долговечны, устойчивы к химическим воздействиям, агрессивным стокам. Они легки, поэтому перенос и транспортировка не составляют труда.

Пластиковые лотки очень просто соединяются. Для этого на одной стороне есть паз, а на другой — специальная выпуклость, шпунт. Такая система носит в народе название «папа-мама». После объединения стыки герметизируются.

Бетонные лотки

Бетонные лотки надежны, достаточно просты, они особенно эффективны в условиях непредсказуемого климата, поскольку выдерживают сильные морозы и нагрев. Для повышения прочности изделий из бетона применяется метод вибропрессования, а для повышения износоустойчивости на этапе производства в смесь подмешивают специальные добавки.

Бетонные лотки укладываются на предварительно подготовленное бетонное основание. После укладки по бокам они тоже заделываются бетоном. Соединение их происходит посредством пескоуловителей. Для этого используются трубы диаметром 100-160 мм или вертикальные патрубки на дне лотка.

Все стыки, как и в случае пластиковых лотков, тоже тщательно герметизируются. Для этого подбирается такой состав, который подходит под нагрузку, для которой рассчитана водоотводная система. Если класс ее небольшой, стыки могут заделываться цементными растворами или эластичными уплотняющими смесями из синтетических компонентов или жидкого стекла. Если же класс максимальный, стыки заделываются мастиками и герметиками, обеспечивающими полную герметичность.

Монтаж бетонных, металлических или пластиковых водоотводных лотков с решеткой: цена работ

Стоимость работ по монтажу системы ливневой канализации зависит от глубины, на которую вкапываются желоба. Дешевле всего (примерно от 1800 рублей) обойдется монтаж системы отведения воды мелкого заглубления, то есть на глубину до 1 м. Установка глубже, чем на 1,5 м обойдется дороже – 3900 рублей и выше.

Вне зависимости от того, из какого материала изготовлены желоба для отвода воды, их установка осуществляется по следующей схеме:

  • выбирается тип и размер лотков, рассчитывается их количество и степень физической нагрузки на всю систему. В зависимости от последнего параметра выбирается материал, из которого изготовлены желоба;
  • определяется глубина, на которую будут закапываться лотки. Вы можете доверить это дело специалистам или же провести необходимые вычисления самостоятельно. Учтите, что при расчете глубины траншеи нужно учесть дополнительные 10 см для бетонной или гравийной подушки. Также необходимо обязательно предусмотреть уклон, по которому вода будет отводиться в стоки;
  • выкапывается траншея или несколько траншей с шириной 50 см и длиной согласно количеству желобов;
  • на дно траншеи заливается бетон или цемент. Для увеличения прочности основания его рекомендуется укрепить металлической сеткой;

Установка пластиковых водоотводных лотков

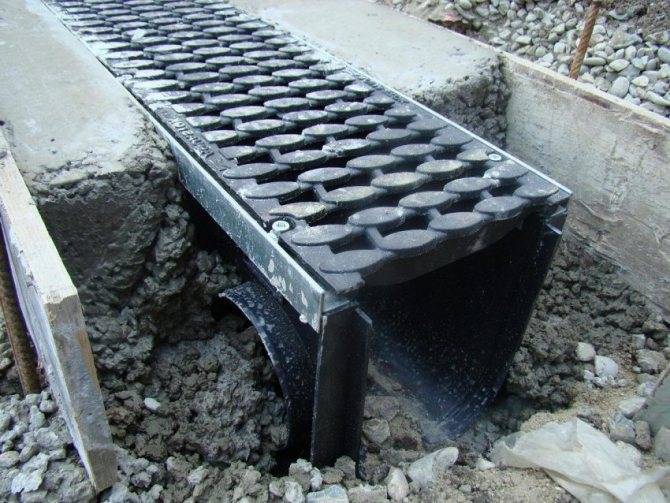

Бетонный лоток с чугунной решеткой для системы ливневого водоотвода

Инструкция по установке своими руками

Для правильного монтажа ливневых лотков с решетками следует внимательно изучить инструкцию. Она содержит основные моменты и особенности проведения работ. В целом все можно сделать самостоятельно.

Инструкция по установке ливневых лотков:

Для начала выкапывают траншеи в соответствии с проектом

При этом важно соблюдать определенный уклон, так как вода уходит самотеком.
Дно траншеи требует хорошей утрамбовки.
Предусматривают в траншее подушку из песка, которая также выполняет роль дополнительного дренажа.
Дальше заливают слой бетона. Он послужит опорой для лотка.
Затем в траншею погружают лотки с помощью специальной техники

Благодаря бетонному слою они не будут смещаться, когда возникнут нагрузки.
Дальше каждый лоток укрепляется с каждой стороны бетонной заливкой.
Сами лотки соединяются между собой с помощью пазов. Для герметичности стыков можно использовать акрил или битум.
Сверху лотков монтируют решетки, которые выполняют защитную функцию.
Затем лотки подключаются к ливневой канализации. А в конце потребуется смонтировать пескоуловители.

Следуя инструкции, бетонные лотки можно установить своими руками

Уровень смонтированной решетки должен быть ниже поверхности покрытия на 5 мм. Чтобы обеспечить самотек, предусматривается определенный уклон. При этом монтаж может проводиться как на новое основание, так и на давно установленное.

Иногда толщина старого бетонного основания бывает недостаточная. Тогда следует выполнить усиление с помощью наращивания толщины бетонной подушки. Правильно организованная ливневая канализация с бетонными лотками обеспечит качественный и своевременный отвод воды, тем самым защищая объект.

Общие требования по установке водоотводных лотков

Перед монтажом водоотводной системы производится расчет длины трассы и, исходя из полученной цифры, необходимое количество элементов. Инструкция по монтажу гарантирует долговечность и бесперебойную работу канала.

Монтаж ливневки с покрытием из асфальта, бетона, плитки

Главные правила укладки:

  1. Толщина бетонного (марка В25) слоя основания и стенок составляет 100 мм;
  1. Сбор системы идет от самой низкой точки;
  2. Уклон желоба должен быть минимум 10 мм/1 пог. м;
  3. Подсоединение к канализации производится через пескоуловитель с помощью трубы d 110/160 мм или через вертикальный водослив;

Подключение желоба к канализации через пескоулавливатель

  1. Герметизировать стыки между лотками (герметик 010/на базе MS-полимера, битумная мастика);
  2. В местах поворота лотки, крышки распиливаются и соединяются в ус;

На фото схема соединения в ус.

  1. Асфальтирование проводится при установленных решетках, прикрытых полосами ДВП;
  2. Температурные швы шириной 15–20 мм вдоль канала и вертикальные с шагом 5 м;
  3. Решетка после монтажа должна быть ниже дорожного покрытия на 3–5 мм.

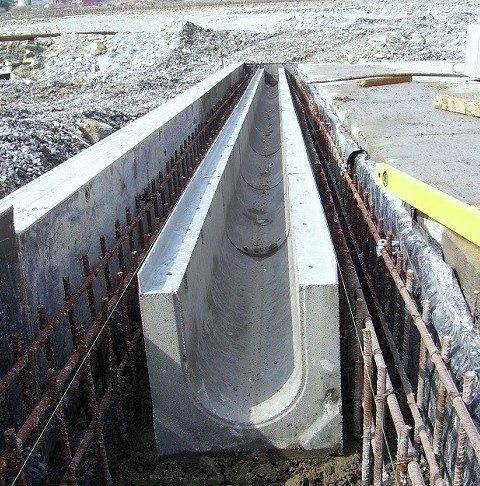

Бетонное основание и стенки тяжелых лотков усиливается арматурными решетками

Как уложить ливневку

В таблице показан монтаж водоотводных бетонных лотков возле террасы, но таким же образом можно оборудовать дорожки, въезд в гараж. Перед прокладкой ливневки проводится подключение к канализации.

Схема монтажа

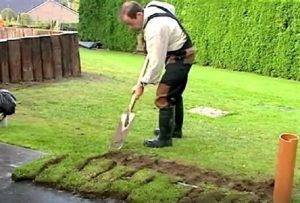

1. Вырыть канавку вдоль террасы. Ее ширина должна быть шире желоба и превышать его высоту на 100 мм. Это позволит сделать бетонное основание, укрепить стенки.
2. Приготовить бетон для основания, на котором будут лежать лотки.
3. Нанести герметик на торцевую часть лотка.
4. Приклейте торцевую заглушку, тщательно совмещая ее с краем желоба.
5. Уложить первый лоток с вертикальным водосливом, совмещая слив с канализационной трубой.
6. Установить пескоулавливатель в сливное отверстие.
7. Уложить последующие лотки, скрепляя их герметиком.
8. Приклеить торцевую заглушку в конце готовой линии.
9. Уложить и утрамбовать бетонную смесь по обеим сторонам собранного желоба.
10. Засыпать землей оголенные участки. Уложить дерн на старое место, можно его слегка полить, притоптать. Если дерн будет выше ливневки на несколько сантиметров, со временем он усядет
12. Установить решетки. Несколько дней не ходить возле желоба, пока бетон окончательно не застынет.

Классификация водоотводных пластиковых лотков по нагрузке

От того, насколько правильно выбран класс нагрузки водоотводных лотков, будет зависеть длительность их эксплуатации без необходимости ремонта и замены.

Выделяют следующие классы лотков:

  • А15 – нагрузка до 1,5 т/м2. То есть такой вариант лотков отлично подойдет для пешеходных, парковых зон, тротуаров, велосипедных дорожек, дворов частного дома, приусадебных участков и иных индивидуальных застроек.
  • В125 – с нагрузкой до 12,5 т/м2. Подходят такие лотки для открытых парковочных площадок легковых авто, гаражей, частных парковок, пешеходных зон, закрытых для движения транспорта, других областей с минимальной интенсивностью движения автомобилей легкового типа.
  • С250 — нагрузка до 25 т/м2. Прокладываются такие лотки на тротуарах, территориях предприятий автосервиса, обочинах автодорог, стоянках авто, гаражах, АЗС, автомойках, дорогах со средней степенью интенсивности движения.
  • D400 — нагрузка до 40 т/м2. Используются лотки с таким классом нагрузки на обочинах автодорог, автомойках, АЗС, автопредприятиях, транспортных терминалах, промзонах, дорогах, где средняя и высокая интенсивность движения.
  • E600 — нагрузка до 60 т/м2. Актуально использование этих лотков на автомагистралях, транспортных терминалах, промышленных предприятиях, причалах, портах, складах, доках, дорогах с высокой интенсивностью движения.
  • Соответственно выбирать стоит лотки, которые подойдут для вашей ливневой системы канализации. Для частного дома, коттеджа вполне подойдут марки А15 и В125, в то время как для больших предприятий, где часто разъезжают тяжело груженные фуры лучше приобретать D400 и Е600.

Устройство водоотводного лотка

Согласно европейской классификации, существует четыре вида лотков:

  1. Сточный. Данная конструкция имеет форму прямолинейного желоба, который принимает воду на всем своем протяжении. Существует две разновидности сточных лотков: варианта I, для которого не требуется фундамент и обмуровка, и вариант М, устанавливаемый на фундамент.
  2. Коробчатый. Эти устройства являются классическими П-образными желобами, которые оснащаются съемными верхними решетками, защищающими канал лотка от попадания крупных объектов и предметов.
  3. Щелевой. Такие элементы водоотводной системы представляют собой квадратные балки, имеющие внутренний сквозной канал по всей своей длине. Верхняя часть имеет прорез, через который осуществляется прием жидкости в сток. Эти прорезы могут быть как сплошными, так и прерывистыми. Щелевые лотки нередко выступают аналогами коробчатых лотков.
  4. Бордюрные. Устройство бордюрных лотков очень похоже на предыдущий вариант, с одним различием: бордюрные лотки имеют Г-образный выступ на верхнем краю, который скрывает щель в корпусе. Эти лотки прекрасно подходят не только для установки под водосточными каналами, но и возле бордюров. Самые крепкие конструкции используются при создании водоотводных систем аэропортов, скоростных магистралей или стоянок тяжелой техники.

Монтаж и установка

Конструкция водоотводных лотков позволяет в процессе укладки выстраивать на основе унифицированных элементов единую водоотводную систему. При этом отдельные ее компоненты могут предназначаться для сбора и транзита сточных вод, а другие для отвода влаги в канализационный коллектор или к месту предусмотренного слива. Процесс установки железобетонных блоков реализуется на заранее подготовленную поверхность, которая подлежит выравниванию и уплотнению.

Для исключения просадок грунта и изменения положения формируют подушку из щебня или песка, устанавливают специальные закладные. Плотность монтажа достигается за счет минимизации деформационных швов. В процессе проведения монтажных работ строповка изделий осуществляется за специальные проушины с использованием спецтехники и грузоподъемных механизмов. На финальной стадии лотки могут накрываться плитами, либо решетками в соответствии с проектной документацией. В ряде случаев лотки эксплуатируются в открытом виде.

Для обеспечения герметичности водоотводных каналов после соединения лотки обрабатываются при помощи гидроизоляционных покрытий. В местах соединений и деформационных швов элементы соединяются и вскрываются битумными мастиками, исключающими протекания.

Производство

Изготовление водоотводных лотков реализуется по опалубочной технологии в условиях цехов заводов-изготовителей. Для упрочнения унифицированных элементов используется армирование. Изначально изготавливается стальной каркас, в основе которого могут лежать стержни классов А-III и А-I согласно требованиям нормативной документации ГОСТ 6781-82 или сетка на основе проволоки ВрI.по ГОСТ 6727-80. Каркас укладывается в форму и заливается раствором, в качестве которого задействуется тяжелый бетон с марками прочности на сжатие от В15 до В35. В качестве заполнителя при этом находят применение такие материалы, как гранитная крошка и песок. Раствор уплотняется для равномерного распределения по форме и удаления воздушных прослоек за счет виброустройств и подвергается сушке в специальных камерах при заданном температурном режиме. Для подъема и перемещения в процессе погрузочно-разгрузочных, а также работ по установке изделий лотковые модули оснащаются монтажными петлями, для которых задействуется арматура класса А-I. После просушивания лотки извлекаются из форм. На этапе технического контроля изделия проверяют на предмет отсутствия дефектов, наличия выступающей арматуры. Дл обнаружения микротрещин и прочих видов изъян задействуют ультразвуковые дефектоскопы.

Технология производства водоотводных лотков

Для изготовления лотков этого типа используются следующие материалы и комплектующие:

  • Тяжелый бетон, соответствующий ГОСТу 26633-2015. В качестве связующего применяется цемент марки не ниже М500. Для армирования применяются арматурные стержни или проволока, а также фибра – стальная или из полимерных материалов.
  • Решетки из чугуна с графитом пластинчатой или сферической формы.

Для производства лотков используются специальные формы, обеспечивающие точность размеров. Существует две технологии изготовления продукции:

  • Вибропрессование. Исходные материалы помещают в формы, которые устанавливают на вибрационный стол. Смесь прессуют.
  • Вибролитье. В данном случае прессование отсутствует, а смесь по форме распределяется с помощью вибростола.

Полученные полуфабрикаты проходят термическую обработку, повышающую влагостойкость поверхности готовых изделий.

Преимущества лотков из неармированного и армированного бетона

Бетонные и железобетонные лотки с решетками, предназначенные для водоотведения, характеризуются:

  • устойчивостью к негативным климатическим факторам;
  • высокой стойкостью к механическим нагрузкам;
  • морозостойкостью, то есть способностью выдерживать нормативное количество циклов замерзания-оттаивания.

Устройство

Сборка открытых участков дождевых
систем водоотведения выполняется из специальных элементов, способных
самостоятельно принимать и перемещать стоки в нужном направлении. Эти элементы
укладываются вровень с поверхностью грунта, чтобы вода могла свободно поступать
в систему. По сравнению с закрытыми сетями, такой способ водоотведения
значительно проще и дешевле.

Ж/Б лотки для ливневой канализации представляют
собой желоба,
соединенные в непрерывную линию. Она соединяет дождеприемники или другие
резервуары с коллектором. Другой вариант — подача стоков к месту сброса в
водоем. Верхняя часть лотков может быть закрыта декоративной решеткой, а крупные изделия
накрывают сплошной железобетонной
плитой. Это делается для защиты лотка от попадания мусора, посторонних
предметов, людей или животных. Плиты для ливневой канализации производятся вместе с лотками
определенного размера и составляют единый комплект.

Конструкция желобов представляет собой прямоугольный или плавно закругленный в нижней части лоток, по которому перемещаются стоки. Изделия применяются для сбора и подачи стоков на участках наружной и внутренней дождевой канализации. Основным преимуществом считается простота конструкции, возможность ремонта или восстановления лотков. Нередко их изготавливают своими руками, используя для отливки простые самодельные формы.

Сборка сети производится методом
последовательной укладки желобов в линию. Это позволяет обеспечить максимальное наполнение Ж/Б
лотка ливневой канализации, исключить протечки.

Заключение

Водоотводящие лотки дорожных или оросительных систем, несмотря на кажущуюся простоту конструкции должны изготавливаться специализированными заводами, обладающими соответственной материально-технической базой позволяющей выпускать изделия соответствующие требованиям действующих нормативных документов.

Железобетонные канальные секции применяются для обустройства долговечных коммуникаций, требующих в своём обслуживании постоянного доступа к кабельным сетям, проложенным в них, заранее планируемым работам по модернизации коллекторов или в связи с ожидаемым постоянным ремонтом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
