Насос для откачки канализации: особенности, выбор

Один из видов полупогруюных устройств — вертикальный

Особенность монтажа полупогружных насосов — необходимо установить его так, чтобы мотор был над водой. Способ установки зависит от модели, он прописан в инструкции к изделию. Вообще есть несколько способов монтажа:

• Делают площадку на стенке резервуара, на ней закрепляют оборудование. При таком способе установки надо следить, чтобы уровень жидкости не поднимался выше площадки — верхняя часть корпуса не герметична. Контролировать уровень можно при помощи автоматики — датчиков, которые подают сигнал на включение и отключение.
• Установка на плавающей подушке. Такой способ монтажа бывает у небольших полупогружных фекальных или дренажных насосов бытового назначения.
• Совсем небольшие модели, которые называют еще «бочковыми» могут навешиваться на борт.

Несмотря на все достоинства данная модель используется не так часто. В основном фекальный насос для канализации приобретают погружного или поверхностного типа.

Название/производитель	Мощность	Подъем/напор	Подача/производительность	Примечания	Цена
ФГП 20/10 (L=1,3 м)	2,2 кВт	10 м	20 м3/час	Максимальный размер частиц 15 мм	400$
НЦИ-Ф100	0,5 кВт	8 м	100 м3/час	Центробежный с измельчителем	1525$
ФГС50-12,5	4 кВт	12,5 м	50 м3/час	Максимальный размер частиц 15 мм	760$
ФГС30-10	2,2 кВт	10 м	30 м3/час	Максимальный размер частиц 15 мм	515$

Основные разновидности

При всем многообразии моделей такого оборудования, они делятся на несколько категорий:

1. Агрегаты в погружном исполнении производятся из материалов высокой прочности и оснащаются поплавковым устройством включения/выключения. Корпус герметичен и снабжен прочными прокладками, надежно защищает внутреннее устройство от проникновения агрессивной жидкости. Основная область применения погружных устройств – для откачки содержимого выгребных ям, но настолько же успешно их можно использовать для откачки коллекторных колодцев ливневой канализации. И уж совсем ничто не помещает применять их для пролива огородов. Таким образом, приобретя погружной агрегат, можно решать множество проблем.

Установка такого насоса производится путем закрепления на дне емкости всасывающей трубы, к которой крепится сам агрегат. Поплавковый выключатель обеспечивает своевременное отключение агрегата, не допуская его работы на открытом воздухе. Перекачиваемая субстанция играет роль средства охлаждения. Погружной насос для канализации в частном доме является одним из наиболее надежных агрегатов в своем классе.

1. Полупогружные фекальные модели характерны уменьшенным размером выходной трубы. Максимальный размер твердых частиц составляет 15 миллиметров. Но такие устройства оснащены разрушителем твердых включений, поэтому с успехом применяются для перекачки стоков канализации в частном доме. Установка полупогружных агре6гатов чаще всего производится на плавающей платформе, при этом их положение всегда соответствует уровню откачиваемой жидкости.

При установке такого агрегата нижняя часть располагается в жидкости, верхняя – выше ее уровня.

1. Поверхностные насосы обычно устанавливаются вне емкости, поэтому нуждаются в использовании защитного кожуха. Такие агрегаты не отличаются высокой производительностью, а максимально допустимый размер твердых включений составляет не более 5 миллиметров. Тем не менее, длительный срок службы и очень доступная цена такого агрегата делают его весьма популярным у жителей загородных домов.
2. Насосные канализационные станции бытового назначения предназначены для решения целого ряда специфических задач, связанных с организацией удаления сточных вод. При этом решаются следующие моменты:
   • возможность включения в общую систему стоков сантехнического оборудования, располагаемого ниже уровня размещения основной канализационной магистрали. Оборудование позволяет производить подъем жидкости на высоту от 5 до 15 метров, что позволяет размещать бытовую сантехнику в подвальных и цокольных этажах;
   • С применением такого оборудования возникает возможность транспортировки сточных вод на расстояние до 100 метров, не беспокоясь о соблюдении правил уклона для самотечных систем. Решается также проблема возможных сезонных подвижек грунтов, деформирующих протяженный трубопровод.
   • Использование в канализационной насосной станции измельчителя, позволяет получить откачиваемую субстанцию однородной массы, в результате чего возникает возможность использовать трубы диаметром 40-50 миллиметров.
   • Такие установки позволяют ввести в конструкцию угольный фильтр, избавляющий помещение от запаха сточных вод.

Критериями для выбора установки станции являются следующие обстоятельства:

1. Глубина расположения основной канализационной системы и наличия перепада по высоте между ними и подключаемым сантехническим оборудованием.
2. Тип сточных вод – температура и характеристика загрязнений.
3. Расчетный объем канализируемых стоков, предполагаемых к перекачке насосной станцией при использовании в штатном режиме.
4. Необходимость устройства для работы в автоматическом режиме и выбор способа управления установкой.

Перекачивающие установки бытового назначения выпускаются в компактном исполнении и могут быть установлены непосредственно под мойкой, ванной или за унитазом, не занимая много места.

Лучшие модели погружных фекальных насосов для выгребных ям: описание и обзор

Производство насосного оборудования – это специализация российских и зарубежных производителей. Выбирать насос рекомендуется в соответствии с потребностями. К наиболее популярным моделям оборудования относятся:

Zenit

Один из лучших производителей погружных насосов в Италии. Изготавливается оборудование в соответствии с международными стандартами. Наружные и погружные модели Zenit оснащены рабочими колесами, которые выполняют роль измельчителя. Рабочее колесо имеет двухканальное исполнение, что минимизирует засорение в механизме.

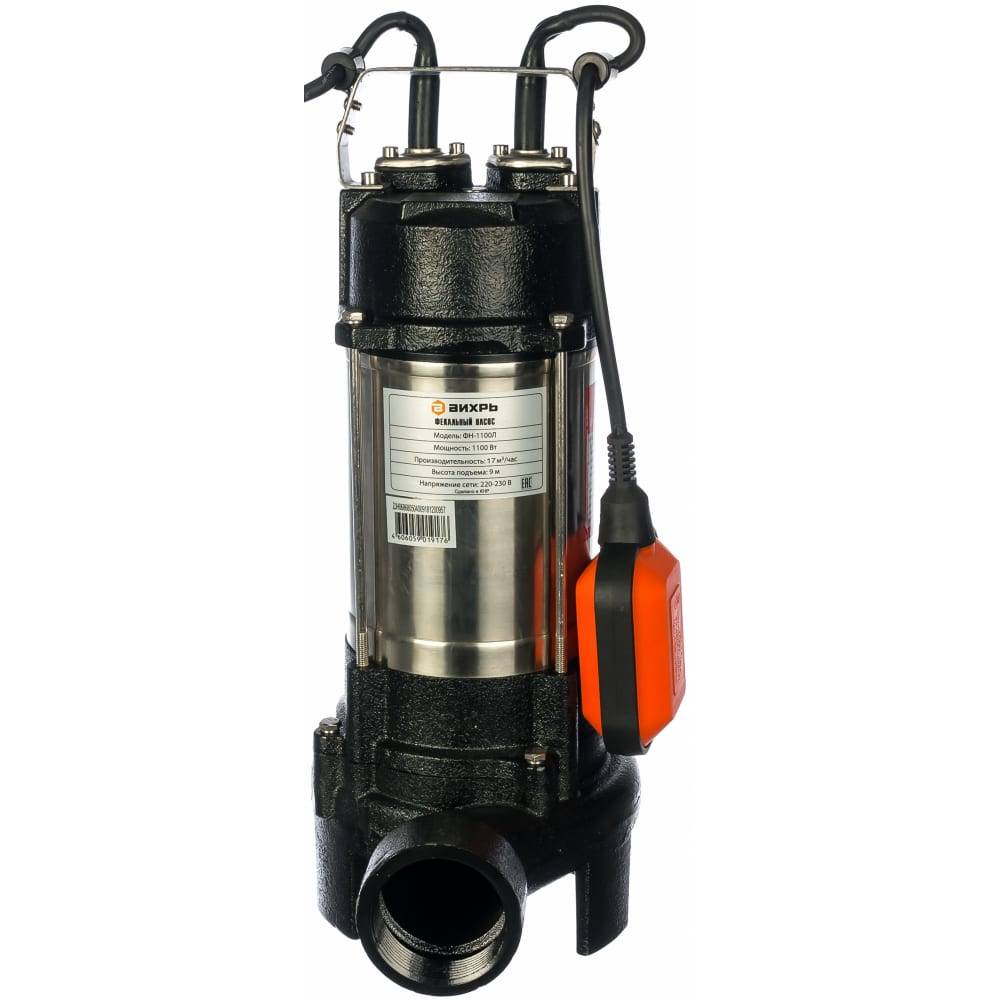

Вихрь

Российская компания занимается производством погружных насосов с 70-х годов 20 столетия. Все этапы производства строго контролируются и тестируются, что обеспечивает прочность и долговечность продукции. Классифицируется оборудование Вихрь в соответствии с размером, мощностью, пропускной способностью входного клапана.

Unipump

Фекальный насос Unipump FekaCut V2200DF 94908 имеет 2,2-киловатный двигатель и производительность 54 кубических метра в час. Прочность режущей пластины позволяет обеспечить беспроблемную работу оборудования. Прочный чугунный корпус устойчив к механическим нагрузкам.

Sprut

Производимый в Китае фекальный насос Sprut V 1300 D. Подает жидкость на 13 метров в высоту. Транспортирует состав, температурой до 30 градусов. Корпус оборудования изготовлен из нержавейки и чугуна. Перекачиваемые жидкости охлаждают мотор, что обеспечивает стабильность работы. Уровень защиты – IPx8. Это самый высший стандарт водонепроницаемости.

Elpumps

Насос Elpumps BT 4877 K обеспечивает быстрое и эффективное дробление абразивных частиц благодаря встроенному измельчителю. Мотор на 900 Вт выдерживает интенсивные нагрузки на глубине до 3 метров. Напор оборудования – 10 метров. Автоматический контроль работы агрегата обеспечивается встроенным поплавковым выключателем. Материал изготовления корпуса – нержавеющая сталь, отводящая тепло, что устраняет перегревание работающих узлов. Крыльчатка изготовлена из чугуна, поэтому выдерживает механические нагрузки.

Rudes

Стойкость вала двигателя Rudes DRF1100CUTF к коррозии гарантируется благодаря использованию нержавеющей стали. Магнитным поплавковым механизмом обеспечивается контроль работы устройства. Погружают насос на 5 м в глубину. Выкачивает воду оборудование с напором в 13 м. Водонепроницаемость обеспечивается защитой IPx8.

Дренажный насос предназначается для выкачки канализационных вод с примесями. Технические характеристики оборудования зависят от модели, выбирать которую нужно в соответствии с требуемыми параметрами.

Всё о садовом измельчителе Зубр — принцип работы, как пользоваться

Что такое насос-измельчитель для унитаза — описание, как работает

Садовый бензиновый измельчитель для веток — что это, как работает

Насадка для измельчения веток на мотоблок — что это, характеристики

Makita UD2500 — параметры и описание измельчителя веток для сада

Все о древесных измельчителях — описание, характеристики

Фекальные насосы: назначение, классификация, особенности

Для откачки и перекачки плотных и вязких жидкостей, сточных вод, фекальных масс, канализационных стоков, в том числе содержащих посторонние твердые частицы разной фракции, используют специальные насосы, называемые фекальными. Имеют второе название – канализационные. Являются разновидностью дренажных насосов. Имеют широкий спектр применения.

Они могут удалить жидкость из подвалов, погребов, водоемов, бассейнов, сточных канав. Используют их и для откачивания грунтовых и дождевых вод, для выполнения капельного орошения и полива зеленых насаждений, в аварийных ситуациях, причиной которых стало затопление, для осушения прудов, очистки септиков от ила и т.д.

С их помощью очищают и выгребные ямы.

Устройство и классификация

Конструкция изделия может быть самой разной, но в любом случае она является компактной. Основным составляющими фекального насоса являются:

• основание;
• корпус;
• пульт управления;
• кабель питающий;
• двигатель (электрический, бензиновый);
• узел насосный.

Принцип работы устройства заключается в следующем. Жидкость(откачиваемая или перекачиваемая) под определенным давлением попадает вспециальную емкость. С помощью насосного узла она поступает на всасывающий патрубок, а с нагнетающего патрубка она утилизируется в канализацию или другое место.

Преимущества и недостатки, как правильно выбрать?

Как поверхностные, так и погружные устройства обладают своими положительными и отрицательными качествами.

Поверхностный:

• Недостаток – не подходит для работы на глубине, сравнительно небольшой эксплуатационный срок, выполненные устройства из металла очень шумные, пластиковые имеют изначально минимальный эксплуатационный срок.
• Достоинства – можно эксплуатировать в удобном месте, главное – доступность электропитания, простая установка и запуск в эксплуатацию, сравнительно низкие цены.

Погружной:

Недостаток – дорого стоит, при выборе важно учитывать большое количество технических параметров.
Достоинства – универсальность, очень надежен в работе.

Принцип работы фекальных насосов

Несмотря на сложную конструкцию, насос для фекальной канализации работает по достаточно простому принципу. После установки и подключения прибор начинает откачивать нечистоты. Проходя по каналам насоса твердые фракции, находящиеся в жидкости, поддаются дроблению измельчителем. После этого жидкость попадает в выходной патрубок агрегата, и выходит в канализацию.

Если для работы используется погружной насос с измельчителем, то при работе агрегат находится под толщей перекачиваемой жидкости. Если выкачивание нечистот осуществляется оборудованием поверхностного типа, то в жидкость опускается только приемный патрубок насоса.

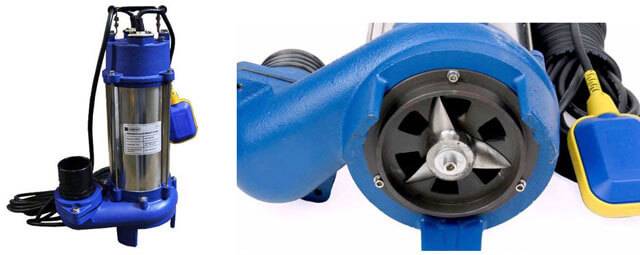

Режущий механизм насоса

Предлагаемые сегодня фекальные насосы могут иметь режущий механизм различного исполнения, однако, все они призваны решать одну общую задачу — измельчать примеси органического происхождения, чтобы иметь возможность удалять однородный сток.

Встречаются и достаточно дорогие модели, которым по силам перерабатывать мелкие камушки и песок. Однако проникать в аппарат они должны только в редких случаях. Если это будет происходить довольно часто, то может привести к выходу из строя оборудования. В зависимости от варианта исполнения режущие механизмы могут быть разделены на следующие типы:

• Крыльчатка с режущей кромкой. Достоинством этого варианта является самая простая конструкция и доступная цена. Некоторое время назад этот механизм использовался в подавляющем большинстве моделей, однако, такие установки демонстрировали невысокий уровень производительности.
• Двухлопастный нож. В нём лезвия находятся под прямым углом относительно друг друга. Это позволяет с довольно высокой эффективностью измельчать попадающие крупные фракции. Имеются в продаже и такие модели, которые оборудованы тремя лезвиями. Модели подобного исполнения способны обеспечить более высокий уровень производительности и надежности.
• Комбинированный режущий механизм. Измельчитель подобного исполнения предусматривает три лезвия, которые вплотную примыкают к перфорированной мембране, выполненной из износоустойчивого материала. При этом работа измельчителя не ограничивается только рассеканием ножом. Вдобавок к этому попадающие включения подвергаются протиранию, что обеспечивает диафрагма. За счет наличия подобного режущего механизма создаваемая смесь имеет однородную структуру и подходит для доставки по трубам, имеющим небольшой диаметр.

Фекальный насос для канализации отличается от дренажного тем, что может перекачивать вязкие среды с довольно крупными твердыми частицами

Если вам надо откачивать ил из автоматической индивидуальной очищающей установки (типа Топас или др), или осадок со дна септика, дренажник с этим не справится. Слишком густая среда. Для септика выход, в принципе есть, взбаламутить осадок, взвесь выкачать, снова залить воды, снова взболтать и снова выкачать. Сделать то так можно, но септик затем очень долго будет выходить на рабочий режим, так что применять такой способ можно только в крайних случаях. Лучше приобрести специальное оборудование, которое справится со спрессованным осадком.

Для очищения выгребных ям и септиков используются фекальные насосы для канализации. Они могут перекачивать сильно загрязненные жидкости, вязкие среды, в которых могут содержатся твердые частицы. Размер частиц зависит от модели, но максимальная величина — 50 мм. Далеко не всегда в выгребной яме все отходы перегнивают до такого состояния. Чтобы можно было справиться с ситуацией в нижней части насоса устанавливают измельчитель. Ставится он обычно на центробежные модели — на вал устанавливаются дополнительные режущие лопасти. В рабочий орган насоса стоки попадают уже измельченные.

Так что если планируется использовать фекальный насос для откачки выгребной ямы, желательно чтобы в модели присутствовал измельчитель. Он перемалывает более крупные частицы до допустимых размеров.

Назначение гидронасоса для канализации

В большинстве случаев канализационную систему в загородном доме проектируют таким образом, чтобы отработанная жидкость перемещалась по ней самотеком. Но иногда локальный септик располагается выше, чем трубопровод для отвода нечистот и все сантехнические приборы в здании.

Поскольку сточная вода не в состоянии передвигаться сама по себе вверх по трубам, приходится применять насос для перекачки канализации. Чтобы правильно выбрать насосное оборудование, следует ознакомиться с его модификациями и характеристиками, а также учитывать немало факторов.

Все канализационные насосы подразделяют на 4 основные группы:

1. Агрегаты, используемые для перекачки жидкости, появляющейся в результате реализации хозяйственно-бытовых потребностей.
2. Мощные насосные конструкции для производственных нужд.
3. Помпы для канализации, предназначенные для транспортировки атмосферных осадков.
4. Насосы для перемещения сформировавшихся осадков.

Также необходимость в канализационных насосах для частного дома возникает в случае достройки или перепланировки здания. Дело в том, что тогда изменяется конфигурация инженерных коммуникаций, проходящих внутри дома, а также увеличивается объем отработанной жидкости, которая уже не может самотеком покидать жилую постройку.

Самым распространенным способом обустройства канализационной системы, в которой предусмотрена принудительная откачка стоков, является монтаж в подвальном помещении здания промежуточного накопителя. По мере заполнения резервуара до определенной отметки включается в подвале насос для канализации – он откачивает стоки за пределы дома для последующей очистки или вывоза.

Также можно установить компактный насосный блок, который будет функционировать исключительно во время слива сточной жидкости. Но у этого варианта имеется большой недостаток – в случае поломки агрегата дом останется без работающей канализационной системы.

Применение насосов для напорной канализации по сравнению с эксплуатацией самотечной конструкции имеет следующие преимущества:

1. Уменьшается потребность в периодической прочистке трубопроводов, поскольку интенсивное перемещение по ним стоков способствует самоочищению труб.
2. Сантехнические приборы и бытовую технику, которой требуется подключение к сети для отвода стоков, можно устанавливать в любом месте, вне зависимости от необходимости формирования уклона в направлении выпуска, накопителя или септика.

Самотечные системы бытового назначения монтируют из труб, имеющих аналогичное сечение. Когда фекальные нечистоты отводятся отдельно, диаметр трубопровода принимается таким, что он будет заполняться на 0,7 от его максимальной высоты. Этот промежуток необходим для обеспечения вентиляции и отвода неприятно пахнущих и взрывоопасных газообразований.

Когда выбирается насос для домашней канализации, нужно учитывать параметры трубопровода, чтобы он соответствовал предполагаемой нагрузке. Все принудительные канализационные конструкции, по сравнению с самотечными, отличаются энергозависимостью.

Если в доме проживает небольшое количество жильцов, тогда накопительный резервуар наполняется не сразу и насосное оборудование включаться будет время от времени. Но если объем сточной жидкости большой, агрегат должен работать почти постоянно, а при отключении электроснабжения могут возникать довольно серьезные проблемы.

С целью снижения расходов на приобретение насоса для системы отвода нечистот, можно установить более тонкие и дешевые трубы и тем самым удешевить стоимость их монтажа. Но тогда в процессе эксплуатации оборудованию будет необходимо постоянное обслуживание, которое также требует денежных затрат.

А если к ним приплюсовать еще и стоимость источника бесперебойного питания, который должен быть установлен на случай аварийного отключения электричества, выгода получится нулевой.

Критерии выбора насоса

Перед тем, как выбрать насос для канализации, необходимо оценить условия его эксплуатации. Требуется уточнить глубину отстойника, исходя из которой и будет определен требуемый напор насосной установки. Кроме того, в зависимости от объема перекачиваемых стоков выбирается производительность насоса.

Выбирая агрегат необходимо уделить внимание и другим конструктивным особенностям:

Канализационный погружной насос

• Для погружных насосов большую роль играет материал, из которого изготовлен корпус изделия. Канализационные стоки обладают значительной агрессивностью, поэтому предпочтение стоит отдавать моделям с чугунным, стальным или пластиковым корпусом. При этом в конструкцию должны входить герметизирующие уплотнения, устойчивые к воздействию различных химических веществ (это могут быть определенные сорта резины или другие полимерные материалы).
• На качество измельчения составляющих стоков оказывает влияние конструктивное строение крыльчатки насоса, которая выполняет функцию режущего инструмента. Большинство экспертов, отвечая на вопрос, какие насосы используются для откачки сточных вод, настоятельно рекомендуют остановить свой выбор на моделях со специальным ножом, установленным на крыльчатку. Такая конструкция обеспечивает большую производительность и возможность перекачки значительно загрязненных фекальных или ливневых стоков. Насосы с заточенной кромкой крыльчатки несколько дешевле, но они с трудом справляются с измельчением отдельных компонентов, входящих в состав фекальных стоков.
• Выбирая насос по мощности, следует отдать предпочтение модификациям, имеющим запас по этому показателю не менее 20-30%. Это позволит насосу практически во всех случаях работать в штатном режиме, без перегрузки, что существенно увеличивает рабочий ресурс и долговечность установки.
• Для того чтобы обеспечить работу установки в автоматическом режиме, стоит выбирать модели со встроенными системами управления. Подобные агрегаты сами включаются в работу при достижении определенного уровня стоков в отстойнике. Данная аппаратура достаточно проста в эксплуатации, не требует дорогостоящего обслуживания и ремонта. Предпочтение стоит отдавать продукции известных производителей, недорогие модели неизвестного происхождения отличаться высокой работоспособностью не будут.

Установка насосов для откачки канализационных стоков позволяет получить существенную экономию на услугах ассенизаторской техники. Поэтому даже дорогостоящий агрегат окупается всего за 2-3 сезона.

Как рассчитать необходимую высоту подъема

Выбирая фекальный насос для навозной жижи, необходимо обращать внимание на две характеристики: его мощность (производительность) и высоту подъема. С производительностью все более-менее понятно: это зависит от объемов, которые нужно прокачать

Необходимо учитывать высоту подъема, потому что помимо вертикальной составляющей, с которой все ясно (это глубина колодца / септика, с которого надо поднимать стоки), есть еще и составляющая: эти стоки необходимо куда-то переместить, обычно в какой-то контейнер. Расстояние, на которое необходимо перенести рельефы в горизонтальной плоскости, делится на 10. Результат прибавляется к высоте подъема от колодца.

Пример технической характеристики фекального насоса для перекачки сточных вод

Например, глубина колодца 4 метра, необходимо перенести стоки на 35 метров. Итого получаем: 4 м + 35 м / 10 = 7,5 м. Технические характеристики насоса должны иметь высоту подъема не менее этого показателя, а желательно на 20-25% больше, чтобы оборудование не работало на свой предел, который приводит к преждевременному износу… Теперь вы знаете, как рассчитать фекальный насос для канализационной системы.

Виды напорных канализационных насосов

Делая выбор насосного оборудования для системы канализации, необходимо не перепутать его с дренажными и водоподъемными устройствами для питьевых источников, таких как колодцы, которые предназначаются для воды – чистой или с мелкофракционными примесями. Если внутрь таких агрегатов попадает мусор или слишком твердые фекалии, они выходят из строя.

В свою очередь бытовые канализационные насосы используют для перекачки нечистот, содержащих отходы, попадающие в слив из умывальников, унитазов, раковин, стиральных и посудомоечных машин. В данном случае желательно приобретать насос с измельчителем, способным размалывать весь мусор до того, как он попадает внутрь оборудования.

Фекальные насосы задействуют для:

• транспортировки нечистот в канализационных системах с принудительной перекачкой;
• откачки ила из выгребных ям, септиков и уличных туалетов;
• выкачивания воды из подвальных помещений и погребов;
• очистки колодцев канализации и труб от илистых отложений.

При помощи обычного дренажного агрегата выполнить вышеперечисленный вид работ невозможно. Дело в том, что его рабочие колеса забьются очень быстро, а затем по причине чрезмерных нагрузок перегреется электродвигатель.

Насос для канализации в частном доме бывает нескольких типов:

• погружным;
• поверхностным;
• полупогружным;
• небольшим устройством для стоков из сантехнических приборов.
