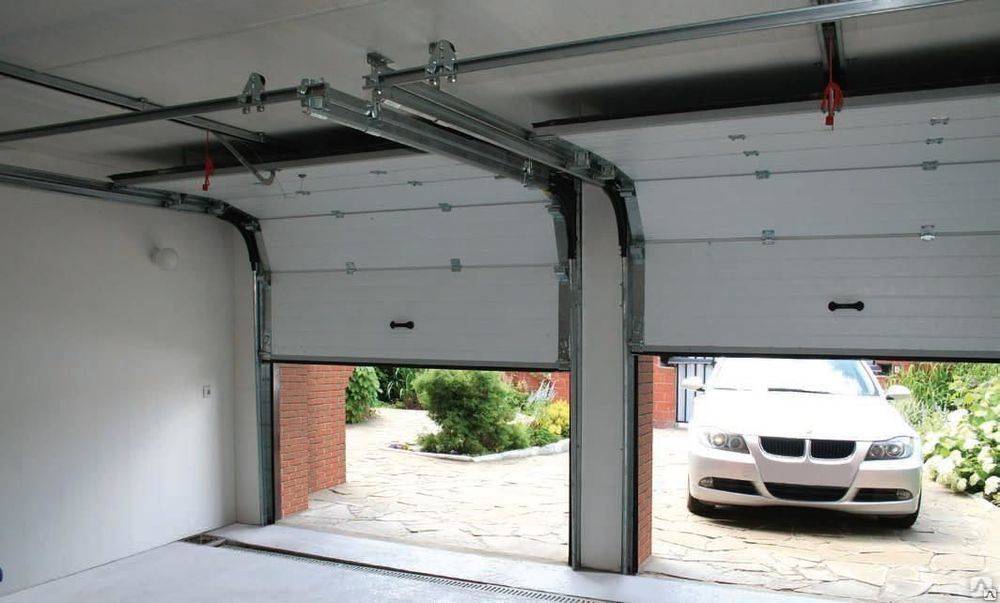

Подъемно-секционные ворота

Дополнительные опции

Для секционных ворот может быть предусмотрено множество дополнительных опций, которые делают их использование более комфортным, улучшают внешний вид или увеличивают показатели надежности. Чаще всего дополнительные элементы устанавливаются по просьбе заказчика при изготовлении конструкции под заказ.

Остекление и вентиляционные решетки для ворот

Заказчик может попросить производителя установить вставки со стеклами или решетками для вентиляции в секции. Прорезается отверстие, куда вставляются дополнительные элементы. При остеклении чаще всего устанавливается два окна на верхнюю секцию.

Встроенная калитка (дверь)

В секционных воротах может быть предусмотрена входная дверь с замком. Для реализации этого решения вырезается отверстие под размеры двери на нижних панелях. Двери также изготавливаются из секций, которые устанавливаются в один уровень с остальными. Такая опция является достаточно дорогостоящей, ее предлагают далеко не все производители секционных конструкций.

Средства безопасности и автоматики

На конструкцию ворот устанавливаются системы автоматизации подъема, которые управляются с дистанционных пультов, брелков или смартфонов. Для безотказной работы системы желательно установить дополнительные батареи или систему ручной разблокировки, что поможет открыть ворота в условиях отсутствия электроэнергии.

Для предотвращения травм используются фотоэлементы, фиксирующие движения возле плоскости опускания ворот. В такой ситуации система автоматически блокируется, если закрытию помешает человек или животное.

Блок ручного подъема ворот

При использовании автоматической системы подъема рекомендуется дополнительно установить систему ручного подъема из блоков и тросов. Такая система поможет разблокировать проезд при отсутствующем электричестве или в случае поломки автоматического подъемника.

Устройство секционных ворот

Современное изобретение представляет собой металлическое полотно из нескольких секций, которые соединяются петлями. В зависимости от модели размер секции имеет отличительные особенности. Отпирание, запирание ворот осуществляется при помощи подвижно-силового механизма. Готовый вариант получается подвижным, что обеспечивает максимально быструю работу. Полотно при помощи подшипниковых роликов крепится к металлическим направляющим. Подобная особенность предотвращает возможные заклинивания и сбои в работе. Секционные ворота относятся к подвижным запирающим системам, для которых одновременно характерны высокие показатели надежности и подвижности. Необходимо учитывать, что наличие мест соединения секций приводит к проникновению холода, во время зимнего периода.

Такой подход намного удобнее распашных элементов. Кроме удобства необходимо отметить момент экономии пространства

Это особенно важно на узких переулках либо, когда на участке попросту нет свободного места чтобы установить простой, классический вариант распашных ворот. Открыть секционные модели нет необходимости расчищать территории во время обильных снегопадов поскольку они подымаются вверх

Секции могут подниматься вручную, либо с помощью электрического привода. Второй вариант намного удобнее. Большинство владельцев гаражей, промышленных помещений дополнительно оборудуют систему силовой установкой. Обязательно наличие ручного механизма поскольку приводная система работает только от электричества, в случае его отключения должен быть способ открыть гаражные створки.

Полотно секционных ворот: устройство, размеры, материалы

Основой полотна любых секционных изделий выступает прочная сталь. Только надежные материалы смогут гарантировать защиту от незаконных проникновений. Кроме того, полотно низкого качества может быть повреждено даже от незначительного удара. Подобные вмятины на поверхности могут привести к нарушению эксплуатации изделия. Они бывают двух видов:

холодная;
утепленная.

От выбранного вида зависят применяемые при монтаже материалы.

Проектирование и расчёт секционных ворот

Как сделать подъёмные ворота своими собственными руками? Сначала нужно подготовить чертеж

Для этого обращают внимание на ряд критериев

Количество транспорта, которое будет находиться внутри помещения. Если автомобилей будет несколько, то можно сделать независимые створки для каждого, либо широкую конструкцию, чтобы через неё могло одновременно проехать несколько машин. Обе конструкции не отличимы по техническим характеристикам, главное, заранее предусмотреть надежность механизма, что будет осуществлять подъем, а также прочность крепежа. Он должен выдерживать нагрузку веса полотна, в статике и динамике.
Габариты машин, что будут въезжать внутрь: ширина, высота, длина машин. Если ворота строят для двух автомобилей, нужно учитывать минимально возможное расстояние между ними. Чтобы обеспечить комфорт движения, ширина проема должна быть на 70 см больше, нежели этот же показатель машины, если планируется осуществление перпендикулярного въезда. При заезде с определенным углом, необходимо оставить до метра свободного пространства. Если будут заезжать несколько машин, то дополнительно берут полметра на расстояние между ними. Высота проема должна примерно на 20 см быть больше этого же показателя у машины (с учетом габаритов всего оборудования, что крепится на крыше автомобиля).

Подбор материалов для изготовления ворот

Когда построена схема гаражных ворот, необходимо переходить к подбору материалов, которые понадобятся для оснащения конструкции. Секциями могут выступать металлические или иные панели (к примеру, сэндвич), иногда рейки из древесины.

На нижней части полотно секций крепится концевым профилем. По бокам он защищен боковыми накладками, что придают дополнительную жесткость, защищают торец от воздействия негативных факторов окружающей среды. Направляющими здесь являются швеллеры из металла. Металлические уголки используют для крепления по вертикальным углам.. Кронштейны также готовят из профиля.

Подъемный механизм включает:

пружина;
вал;
муфта соединения;
наконечники в форме пружины;
подвес;
барабан;
трос.

Подбор инструментов

Чтобы процесс монтажа прошел без проблем, нужно заранее озаботиться подготовкой таких инструментов:

дрель и сверла к нему;
уровень;
молоток;
плоскогубцы;
отвертки;
рулетка;
строительный нож;
болгарка;
гаечные ключи разных видов.

Очень важно предусмотреть наличие средств защиты, к которым относят перчатки, очки. Важно приготовить стремянку, чтобы проводить работы на высоте

Возможности автоматизации ворот

При помощи специальных устройств процесс открытия ворот можно полностью автоматизировать. Можно использовать использование устройства с креплением в потолок или осевого привода. В первом случае соединение подъемника с воротами осуществляется при помощи цепей. Данный вариант является более дешевым, чем использование осевого привода, но подходит он только для стандартного и низкого типов подъема. Второй вид конструкции принято устанавливать над верхней осью. Этот вид привода является более мощным и дорогим. Используется в ситуациях, когда есть достаточно пространства для установки привода на верхней оси.

Современные технологии позволяют осуществлять запуск привода, как с панели с пусковой панели, установленной на стене гаража, так при помощи использования дистанционных устройств контроля или смартфона.

Тип подъема ворот

Возможно несколько вариантов подъема ворот. Каждый из них подходит для разных помещений, учитывая высоту потолка. В каждом индивидуальном случае тип должен подбираться, по предварительной оценке, мастера. Не имея нужных знаний не стоит брать изделие доверившись случаю, что может привести к нежелательным последствиям. Только правильно выбранная модель гарантирует долгий срок службы с сохранением всех эксплуатационных качеств.

Стандартный подъем. Этот вид используется, если расстояние от потолка до верха ворот составляет 35 до 60 см. Такой вариант является самым дешевым. Можно использовать для конструкций высотой до 10 метров и шириной до 7.
Низкий. Используются при высоте притолоки от 15 до 30 сантиметров. При использовании этого вида нижняя секция немного свисает в проем в открытом положении. Такие ворота могут сооружаться с использованием «барабана» в конструкции. Такой тип подъема требует установки дополнительных направляющих, что существенно увеличивает стоимость. Барабан может устанавливаться, как спереди, так и сзади. Во втором случае нужно использовать специальные крепления для вала. Данный вариант конструкции имеет одну особенность: механизм автоматического подъемника может быть установлен только в потолок.
Высокий подъем. Такая конструкция используется при высоте притолоки от 60 см. до 5 м. Конструкция требует усиленных креплений, барабана и мощной системы автоматизации, которая может устанавливаться только на вертикальные направляющие. Конструкция отличается надежность и долговечностью, но стоимость получается достаточно высокой.
Наклонный. Такой принцип используется при наклонном потолке, когда его высота увеличивается к задней стенке. Это самый дорогой вариант, но также подобная конструкция считается самой нестабильной. Используется чаще всего для ситуаций, когда другие варианты неприменимы.
Вертикальный подъем. Это самый дорогой и надежный вариант, для которого характерна усиленная конструкция. Для использования такого варианта высота притолоки должна быть равна высоте проема + 70 сантиметров при размещении пружины сверху. Если пружина размещается снизу, нужно дополнительно от 40 см. высоты. Может использоваться в ситуациях, когда масса ворот не превышает 1000 кг, поскольку автоматизировать систему можно только при помощи осевого привода.

Оптимальный вид подъема определяется на этапе замеров. Поставщик ворот составляет план проема, на основании которого подбирается оптимальный вид конструкции.

Энергоэффективность секционных ворот – как сэкономить деньги?

Энергоэффективность ворот достигается за счет использования качественного утеплителя и уплотнителей в конструкции сэндвич-панелей. Для утепления обычно используется пенополиуретан. Теплоизоляционный материал размещается между двумя листами алюминия или оцинкованной стали. Применение производителем пенополиуретана повышенной плотности, а именно 46-47 кг/м3, позволяет дополнительно повысить стойкость ворот к деформации.

Конструкция сэндвич-панелей и толщина полотна

Секционные ворота могут быть с разной степенью энергоэффективности. Например, полотно толщиной от 9 до 20 мм неприемлемо для монтажа в проемах отапливаемых помещений. Низкие показатели теплосбережения допустимы в таких помещениях как неотапливаемые склады, подземные парковки и стоянки. Для отапливаемых помещений лучше выбирать полотно толщиной от 45 мм.

Ворота панорамного типа

Рассмотрим конструкцию утепленного воротного полотна на примере ворот «Алютех».

У ворот «Алютех» уникальная конструкция секций. Толщина каждой сэндвич-секции серии «Классик» 45 мм, что на 5-25 мм больше толщины секций ворот других производителей.

Между двумя внешними стенками из высококачественной оцинкованной стали находится пенополиуретановый утеплитель. В процессе эксплуатации полностью исключается возможность расслоения секций благодаря максимально прочному замковому соединению стальных листов. Замкнутый контур без деформаций выдерживает как резкие температурные перепады, так и случайные удары большой силы, в том числе резкие опускания ворот.

Структура секции ворот Alutech

Секционные ворота «Алютех» – это конструкция, которая обеспечивает надежную защиту внутреннего помещения гаража даже от самых суровых морозов и порывов ветра до 120 м/с, что соответствует нагрузке 700 Па. Такие данные были получены после проведенных исследований.

Секционные ворота Alutech не деформируются даже при очень сильных порывах ветра

В качестве дополнительной изоляции панели оснащены двухлепестковыми полимерными уплотнителями EPDM, исключающими «мостики холода». По периметру ворот также монтируются уплотнители, изготовленные на основе полимерного каучука

Материал уплотнителей остается эластичным даже при отрицательных температурах, что крайне важно для регионов с холодным климатом

Плотное примыкание к проему и полное отсутствие малейших сквозняков обеспечивается регулируемыми роликовыми кронштейнами. Как результат – значительная экономия на отоплении помещения ввиду высоких теплосберегающих свойств секционных ворот.

~~секционные ворота~~

Защита от защемления пальцев

Сопоставление секционных ворот со строительными материалами разной толщины

Если сравнить «гаражную классику», то есть стандартные стальные распашные ворота и секционные, то первые значительно выигрывают в цене. Но это только на первый взгляд. Устаревшая конструкция не является преградой для пыли, влаги, мороза, шума со стороны улицы. От всех этих неблагоприятных воздействий лучшим образом защитят только секционные ворота. Современная автоматика с лихвой окупает затраченные средства, обеспечивая должный уровень комфорта для пользователей.

Современные секционные ворота позволят сохранить благоприятный микроклимат и тепло в гараже

Секции толщиной 45 мм по показателям теплосбережения сравнимы с кладкой из красного кирпича толщиной 0,6 м.

Эффективная теплоизоляция, сравнимая с кирпичной стеной

Много ли электричества расходуется?

Стоит заметить прямую связь между размерами ворот и мощностью двигателя, который приводит в движение механизм поднятия/опускания ворот. Чем ворота больше, тем мощнее двигатель. Обычно выбирают двигатели мощностью 0,2-0,5 кВт. Но и в случае установки самого мощного двигателя расход электроэнергии крайне мал, сумма ежемесячной платы за нее увеличится весьма незначительно. Конечно, можно обойтись и вовсе без автоматики, но в дождливую погоду гораздо приятнее открывать ворота пультом дистанционного управления, сидя в собственном автомобиле.

Схема установки комплекта автоматики для секционных воротЕсли под воротным полотном препятствие, опускание сразу же блокируется

Способы запирания секционных ворот

Можно использовать несколько способов запирания секционных дверей. Самый распространенный – при помощи пружинных задвижек, которые устанавливаются на внутренней части ворот или стены. Использование возможно, когда имеется другой вход в помещение. Данный способ используется по умолчанию на большинстве конструкций. По просьбе заказчика возможна установка и других механизмов для запирания.

Также помещение гаража может запираться при помощи ригельного замка. К конструкции замка должна включаться рука посередине дверей, при повороте которой пазы будут выходить из замков, позволяя открыть дверь. При использовании приводов механического поднятия может использоваться автоблокировка в опущенном положении.

Текстура и оттенки

Расцветка ворот может имитировать рисунок натуральной древесины или быть любой другой, согласно каталогу RAL, но на нанесение декоративного покрытия производителем требуется дополнительное время. Если же сроки поджимают, то без надбавки к цене можно приобрести полотно, окрашенное в один из стандартных цветов, которые предлагают производители: белый, красный, серебристый, антрацитовый, оттенок слоновой кости и т.д.

Карта выбора оттенка внешней и внутренней стороны полотна

Структура поверхности секций на выбор – либо гладкая, либо с имитацией дерева (с тиснением).

Полотно производится в пяти различных дизайнерских решениях, а именно:

S-гофр;
М-гофр;
L-гофр;
с рельефом «филенка» и «микроволна».

Типы поверхности панелей

Из такого многообразия несложно выбрать максимально подходящий под стиль здания дизайн.

Анализ продукции разных марок

По качеству и стоимости оба вариант (Дохран, Алютех) сходны. Однако для определенных объектов подойдут не каждые ворота, нужно учесть габариты, рекомендуемую интенсивность эксплуатации, наполнение, прочие характеристики.

Цена

Продукция разных серий Алютех для бытовых гаражей предлагается в пределах от 400 до 1200 евро. Разница между исполнениями заключается в размерах, комплектации. Еще одним важным критерием, который участвует в формировании цены, является среднее количество циклов работы.

Цветовая гамма, многообразие конструкций и типов панелей, позволяют легко выбрать и купить ворота doorhan именно того образца.

Гарантия, качество

Если рассматривать продукцию Алютех и Дохран по качеству, то оба производителя предлагают конструкции отличной сборки. Однако в среднем их гарантийный срок составляет 2-3 года.

Для сравнения, существуют аналоги, на которые предоставляется гарантия до 10 лет. Продукция Алютех более предпочтительна, так как эти ворота покрыты 2 полимерными слоями. Это делает их устойчивыми к внешним факторам.

Ворота для гаража или на производство?

Нужно учитывать количество циклов работы подъемно-секционного полотна. Для бытовых гаражей достаточно исполнения, которое выдержит до 25 000 циклов открытия/закрытия.

На стоимость повлияет и повышенные возможности ворот, например, защита от застоя воды в проеме гаража, а также от взлома. Можно подобрать модель с калиткой, но без порога, что упростит задачу для тех пользователей, кто будет заводить в гараж двухколесный транспорт. Еще одна особенность – усиленная тепло- и звукоизоляция.

Смотрим видео:Сравниваем продукцию Алютех и Дохран

Основные виды подъёмных ворот

Конструкция гаражных ворот подъемного типа легко и просто выполняет свое основное назначение, кроме того, она обладает рядом важных достоинств, перед иными разновидностями въездных конструкций.

Достоинства:

нет необходимости оставлять отдельное место для створок, полотно просто уходит в специальное место, обустроенную под потолком;
система отличается целостностью, потому полностью защищает от незаконного проникновения злоумышленников;
чтобы вся система идеально вписалась в существующий интерьер, могут применяться разные виды отделки;
систему разрешается утеплять пенополистиролом, для того, чтобы не пустить внутрь холод, сберечь тепло;
можно оснастить систему оборудованием для автоматического управления;
разрешено применять гаражах для одной или нескольких машин.

возможность проведения установочных работ только в проемах, имеющих форму прямоугольника;
поломка части или всего цельного полотна требует его полной замены, небольшой ремонт здесь невозможен;
нахождение створки в открытом виде, снижает уровень высоты проема;
механизм выдерживает определенный уровень нагрузки, то нужно учитывать, собираясь утеплять конструкцию;
монтаж не отличается особенной простотой.

Подъёмно-секционные

Подъемно складные ворота напоминают своим внешним видом рулонные, единственным отличием является размер секций. У подобного устройства они могут варьироваться в пределах 30-50см, двигаются по заранее зафиксированным направляющим рельсам. Между собой эти элементы соединяются креплениями подвижного вида.

Секционные ворота не могут быть установлены, если под потолком нет места, куда будет подниматься полотно.

Подъёмно-поворотные

Подъемно-поворотная разновидность – это цельное полотно, что крепится на специальной раме. Она движется вручную, либо под воздействием электрического привода.

Такие ворота обладают важными достоинствами:

высокая прочность;
простота;
стойкость к взлому.

Раму делают из металлопрофиля, она не переклинивает, не перекашивается. Эти модели отличаются бюджетностью, легко монтируются собственными руками. Главное, правильно рассчитать достаточный вес полотна, чтобы механизм легко справлялся со своей работой.

Продукция известных производителей

В зависимости от того, для какого объекта подбирается конструкция, можно рассмотреть гаражные или промышленные исполнения. Отличают их друг от друга размеры: бытовые подъемные ворота характеризуются меньшими габаритами, так как через проем будут проезжать легковые авто.

Промышленные ворота должны закрывать собой более крупный проезд. Кроме того, оба варианта рассчитаны на разный уровень нагрузки. Если гаражные исполнения эксплуатируются не слишком интенсивно (в среднем 5 циклов работы в день), то промышленные аналоги будут функционировать регулярно.

Особенности ворот Doohran

Это широко известный отечественный производитель. Главный плюс продукции Дохран заключается в том, что подъемные ворота адаптированы под довольно жесткие климатические условия (перепады температур, повышенная влажность). Производитель предлагает продукцию для объектов разного целевого назначения: гаражные и промышленные конструкции. Первый вариант изделия Дохран представляет собой двустенное полотно с прослойкой утеплителя (полиуретан).

Толщина сэндвич-панелей – 4,5 см, а максимальные размеры полотна: 3 м по высоте и 5 м по ширине. Гаражные конструкции Дохран представлены несколькими исполнения, которые отличаются по оформлению и дизайну. Металлическая фурнитура выполнена из нержавеющей стали. А поверхность полотна оцинкована. Все это в совокупности обеспечивает длительную эксплуатацию.

Промышленные аналоги Дохран более крупные. Их размеры: до 8 м по высоте и столько же по ширине. В ассортименте представлены ворота с окном, калиткой, а также просто сплошное полотно.

Конструкции Алютех

Это белорусский производитель, который также популярен в России. Алютех предлагает и промышленные, и гаражные ворота. По ряду характеристик (толщина панелей, тип конструкции, наполнение) эта продукция сходна с выше рассмотренным аналогом.

Однако есть существенное отличие – снаружи полотно Алютех помимо оцинковки имеет и другое покрытие (полимерное). Такое сочетание значительно продлевает срок службы конструкции.

Ширина ворот для гаражей Алютех достигает 6 м, высота – 3 м. Еще одна особенность данной продукции – скрытые швы между панелями. Соответственно, снаружи полотно выглядит сплошным, без щелей, которые обычно присутствуют в секционных конструкциях.

Как выбрать размеры ворот?

Замерьте габариты проема и закажите наиболее подходящее полотно. Обычно ворота изготавливаются индивидуально для каждого клиента, шаг по ширине и высоте минимум 5 мм.

Максимальные стандартные размеры ворот, оснащенных пружинами растяжения — 3,5 х 3,085 м. Для ворот с торсионными пружинами этот показатель составляет 6 х 3,085 м. Некоторые производители на заказ изготавливают полотно шириной только до 5 метров.

Чтобы конструкция была изготовлена и установлена без ошибок, важно соблюдать ряд требований:

стена вокруг проема должна находиться в одной плоскости без смещений;
проем, в котором будут установлены ворота, не рекомендуется делать длиной более пяти метров;
высота проема выбирается индивидуально, с учетом высоты автомобиля или личных предпочтений владельца;
для установки направляющих профилей требуется расстояние 120 мм. Замер стены при этом ведется от края проема;
рекомендуемое расстояние от края проема до потолка – 210 мм. Это расстояние может быть уменьшено до 100 мм, но стоимость ворот в этом случае возрастет.

Особенности установки своими руками: видео-инструкция по монтажу

Установку секционных ворот не сложно провести самостоятельно. Такой подход поможет сэкономить на оплате монтажных работ. Подробная инструкция в видеоролике поможет наглядно ознакомиться с каждым этапом.

Основные требования к установке секционных изделий: видео руководство

Подробное видео инструкция поможет ознакомиться с основными требованиями строительных стандартов, которые должны применяться при монтаже конструкции.

Подготовка проема для секционных конструкций своими руками: чертежи и схемы устройства конструкции

При сооружении ворот важно правильно подготовить проем для установки секций конструкции. Разобраться во всех нюансах помогут подробные чертежи, представленные на странице

Что позволяет повысить долговечность ворот?

Как выбрать ворота, декоративное покрытие которых останется в первозданном виде даже спустя несколько лет?

В первую очередь обратите внимание на качество самих стальных листов, из которых изготавливаются ворота. Лучшая защита от коррозии – это цинковое покрытие толщиной не менее 16 микрометров (расход 225 г/м2)

Не последнюю роль играет и качество лакокрасочного покрытия. Какой бы оттенок не был выбран, нужно быть полностью уверенным не только в его насыщенности, но и качестве. «Алютех» — единственная компания, которая использует полиуретановое покрытие, модифицированное частицами полиамида (ПУР-ПА), эффективно противостоит механическим воздействиями, влаге и химическим веществам, защищает от коррозии, следовательно, декоративные свойства ворот сохраняются весь период эксплуатации конструкции. Рекомендованная толщина слоя покрытия — 25-35 микрометров, толщина грунтовочного слоя 5-7 мкм. С такой защитой точно не придется тратиться на ремонт.

Покрытие ПУР-ПА на воротах Alutech словно кольчуга защищает полотно от царапин и потертостейС лицевой стороны на панели «Аютех» наносится полиуретановое покрытие, модифицированное частицами полиамида

Как еще защитить ворота от коррозии

Правильный выбор – использование метизов с многослойным композитным антикоррозийным покрытием. Самонарезающими винтами к полотну крепятся роликовые кронштейны. Но для регионов с повышенной влажностью по-прежнему актуальны метизы из нержавеющей стали

Из этого же материала должны быть изготовлены оси роликов, обязательно обратите на это внимание

Направляющие также нуждаются в защите от ржавчины. Профили должны быть изготовлены из оцинкованной стали и покрыты порошковой краской.

Цены на метизы

~~метизы~~
Фурнитура и профили из нержавеющей стали

Даже самые качественные ворота нуждаются в уходе. Своевременное нанесение смазки, например, Литол 24, продлит срок службы металлическим элементам, таким как пружины, оси роликов и кронштейны.

Размеры секционных ворот

Размеры секций у разных производителей отличаются. Возможно изготовление по индивидуальным замерам, но чаще всего высота составляет 40 — 60 см., а толщина 30 — 40 сантиметров. Можно купить готовые ворота в сборке востребованных на рынке размеров. Высота готовых конструкций делается около 2,5 м., а стандартная ширина в районе двух метров. Для промышленных построек популярностью пользуются более габаритные размеры для возможности проезда грузового транспорта. Размеры конструкции чаще всего по высоте составляет 6 метров, по ширине 4 м. Ворота подобных габаритов проще найти готовыми. Их доставка, монтаж займет не более двух дней. На производство конструкций других размеров по индивидуальным замерам уходит до двух недель. Изготовление индивидуального проекта может быть несколько дороже. Это обусловлено использованием нестандартных заготовок.

Подъемно-секционные ворота для дома
