Задача аэродинамического расчета систем вентиляции

Этап первый

Сюда входит аэродинамический расчёт механических систем кондиционирования или вентиляции, который включает ряд последовательных операций.Составляется схема в аксонометрии, которая включает вентиляцию: как приточную, так и вытяжную, и подготавливается к расчёту.

Размеры площади сечений воздуховодов определяются в зависимости от их типа: круглого или прямоугольного.

Формирование схемы

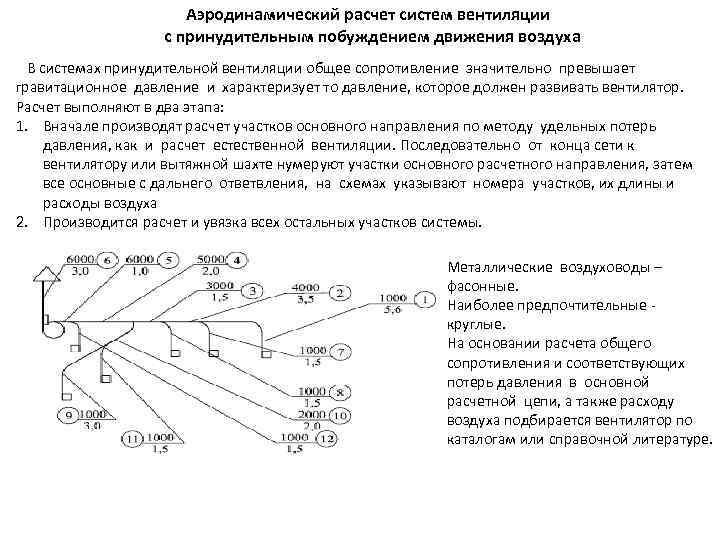

Схема составляется в аксонометрии с масштабом 1:100. На ней указываются пункты с расположенными вентиляционными устройствами и потреблением воздуха, проходящего через них.

Выстраивая магистраль, следует обратить внимание на то какая система проектируется: приточная или вытяжная

Приточная

Здесь линия расчёта выстраивается от самого удалённого распределителя воздуха с наибольшим потреблением. Она проходит через такие приточные элементы, как воздуховоды и вентиляционная установка вплоть до места где происходит забор воздуха. Если же система должна обслуживать несколько этажей, то распределитель воздуха располагают на последнем.

Вытяжная

Строится линия от самого удалённого вытяжного устройства, максимально расходующего воздушный поток, через магистраль до установки вытяжки и дальше до шахты, через которую осуществляется выброс воздуха.

Если планируется вентиляция для нескольких уровней и установка вытяжки располагается на кровле или чердаке, то линия расчёта должна начинаться с воздухораспределительного устройства самого нижнего этажа или подвала, который тоже входит в систему. Если установка вытяжки находится в подвальном помещении, то от воздухораспределительного устройства последнего этажа.

Вся линия расчёта разбивается на отрезки, каждый из них представляет собой участок воздуховода со следующими характеристиками:

  • воздуховод единого размера сечения;
  • из одного материала;
  • с постоянным потреблением воздуха.

Следующим шагом является нумерация отрезков. Начинается она с наиболее удалённого вытяжного устройства или распределителя воздуха, каждому присваивается отдельный номер. Основное направление – магистраль выделяется жирной линией.

Далее, на основе аксонометрической схемы для каждого отрезка определяется его протяжённость с учётом масштаба и потребления воздуха. Последний представляет собой сумму всех величин потребляемого воздушного потока, протекающего через ответвления, которые примыкают к магистрали. Значение показателя, который получается в результате последовательного суммирования, должно постепенно возрастать.

Определение размерных величин сечений воздуховодов

Производится исходя из таких показателей, как:

  • потребление воздуха на отрезке;
  • нормативные рекомендуемые значения скорости движения воздушного потока составляют: на магистралях — 6м/с, на шахтах где происходит забор воздуха – 5м/с.

Рассчитывается предварительное размерная величина воздуховода на отрезке, которая приводится к ближайшему стандартному. Если выбирается прямоугольный воздуховод, то значения подбираются на основе размеров сторон, отношение между которыми составляет не более чем 1 к 3.

Естественная вентиляция расчет воздуховодов

Для прямоугольной формы воздуховодов этой концепции проветривания планируют диаметр dЭ равновесный округлому воздуховоду:

В случае использования воздуховодов сделанных не из метала, их удельные издержки давления по трению R, взятые с номограммы для стальных воздуховодов, изменяют, умножив на соответствующий коэффициент k:

  • для шлакогипсовых — 1,1;
  • для шлакобетонных — 1,15;
  • для кирпичных — 1,3.

Избытки давления, Па, на преодоление определённых сопротивлений для разных участков вычисляется за уравнением:

  • где – сумма коэффициентов противодействий на участке;
  • v2/2 — динамическое напряжение, Па, взятое с нормативов.

Для создания концепции непринужденной вентиляции предпочтительно остерегаться извилистых заворотов, множественного числа задвижек и клапанов, так как утраты на местные противодействия как правило в каналах воздуховодов достигают вплоть до 91% от всех затрат.

Естественная вентиляция содержит небольшой радиус воздействия и среднюю результативность для комнат излишками тепла в которых соввем малы, что возможно относить недостаткам, а достоинством — легкость системы, невысокая цена и простота в сервисном обслуживании.

Аэродинамический расчет систем вентиляции

Чистый свежий воздух в доме имеет большое значение для создания комфортной обстановки. Но такой воздух возможен, если в помещении хорошо функционирует система воздухообмена. Если в помещении такая система не налажена, то могут скапливаться неприятные запахи, такие как:

  • запах табачного дыма;
  • канализационный запах;
  • кухонные запахи и др.

Для того чтобы воздухообмен в системе был правильный, очень важно при проектировании сделать аэродинамический расчет систем вентиляции

Что такое аэродинамический расчет?

При проектировании вентиляционной системы особое значение занимает квадратура и воздуховод. Ведь именно от них зависят многие факторы, например, такие как скорость передвижения воздушных масс или сила шума, которая может доноситься из системы. Поэтому в этой ситуации необходим аэродинамический расчет.

Расчет, при котором определяются размеры сечений воздуховодов, называется аэродинамический. При таком расчете на участках вентиляции определяются размеры их сечений. К тому же определяется нагнетание, которое образовывается вследствие движения воздуха.

Перемещаемый по вентиляции воздух, при его расчетах принимают как несжимаемую жидкость. Это считается допустимым из-за создания сильного давления, которое возникает вследствие трения воздуха о поверхность вентиляционной системы. Но это не единственная причина создания давления. К этому еще можно отнести местное сопротивление, нарастающее при изгибах труб, при сужении диаметра вентиляции и тому подобное.

При расчетах может случиться так, что некоторые величины уже известны. Например, когда давление известно, следует найти поперечное сечение вентиляционных труб. Это необходимо для того чтобы перемещалось нужное количество кислорода.

Основные формулы аэродинамического расчета

После определения нужного количества воздуха проходящего по вентиляционной системе, можно проводить аэродинамический расчет и проектировать размещение воздуховодов.

Для того чтобы провести расчет, нужно сделать:

  • Чертеж аксонометрической схемы, на которой будут указаны все перечисления, а также размеры элементов вентиляционной системы.
  • Определить длину воздухопроводов.
  • Разделить систему на одинаковые участки и определить расход воздуха.

После всех вычислений нужно выбрать основную магистраль. Как правило, это самый длинный участок. Нумерация определяется от самого дальнего участка. После занесения данных в таблицу, следует подобрать форму поперечного сечения. Его площадь рассчитывают по формуле.

Где первое значение является площадью поперечного сечения, второе – расходуемым воздухом на участке, а третье – скоростью передвижения газа.

После нахождения величины нужно подобрать воздуховод, подходящий к вычислениям и провести расчет скорости движения происходящей на данном участке.

Где FФ считается фактической площадью сечения.

После того, как был произведен расчет, нужно произвести расчет уменьшения давления, опираясь на специальные таблицы. Далее складываются все значения местных сопротивлений. Эта сумма учитывается для расчета нужного количества воздуха в системе.

Таким образом, при проектировании вентиляционной системы, дабы застраховать себя от ряда целых неприятностей обязательно нужно производить аэродинамический расчет.

Исходные данные для вычислений

Когда известна схема вентиляционной системы, размеры всех воздухопроводов подобраны и определено дополнительное оборудование, схему изображают во фронтальной изометрической проекции, то есть аксонометрии. Если ее выполнить в соответствии с действующими стандартами, то на чертежах (или эскизах) будет видна вся информация, необходимая для расчета.

  1. С помощью поэтажных планировок можно определить длины горизонтальных участков воздухопроводов. Если же на аксонометрической схеме проставлены отметки высот, на которых проходят каналы, то протяженность горизонтальных участков тоже станет известна. В противном случае потребуются разрезы здания с проложенными трассами воздухопроводов. И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки.
  2. На схеме должно быть изображено с помощью условных обозначений все дополнительное оборудование, установленное в каналах. Это могут быть диафрагмы, заслонки с электроприводом, противопожарные клапаны, а также устройства для раздачи или вытяжки воздуха (решетки, панели, зонты, диффузоры). Каждая единица этого оборудования создает сопротивление на пути воздушного потока, которое необходимо учитывать при расчете.
  3. В соответствии с нормативами на схеме возле условных изображений воздуховодов должны быть проставлены расходы воздуха и размеры каналов. Это определяющие параметры для вычислений.
  4. Все фасонные и разветвляющие элементы тоже должны быть отражены на схеме.

Если такой схемы на бумаге или в электронном виде не существует, то придется ее начертить хотя бы в черновом варианте, при вычислениях без нее не обойтись.

Почему выгодно заказать проектирование вентиляции в ИС Эколайф

СИСТЕМА ВЕНТИЛЯЦИИ ОТ А ДО Я Мы ориентированы на построение всей инженерной инфраструктуры под ключ. Проектирование, поставка оборудования, монтаж и оказание комплексов услуг осуществляются без привлечения смежных исполнителей. Высокая скорость работ. Обратившись к нам, вы сэкономите не только свои деньги, но и время.
РЕАЛЬНАЯ ОТВЕТСТВЕННОСТЬ ЗА РЕЗУЛЬТАТ ИС Эколайф имеет полностью укомплектованную производственную базу, штат инженеров и монтажников. Мы выполняем все этапы работ своими силами, обеспечиваем сквозной контроль качества и на 100% отвечаем за результат. Компания предоставляет гарантию на все выполненные работы и заинтересована в длительной безаварийной работе вашего оборудования без простоев и нештатных ситуаций
НОЛЬ ПРОБЛЕМ ПРИ ПРОВЕРКАХ Мы обеспечиваем все нормы обозначенные в СанПин, СНиП, НПБ и др. Вы защищены от внезапных предписаний и санкций надзорных органов, экономите на штрафах и других поборах.
ОПТИМАЛЬНАЯ ЦЕНА Мы подбираем достойное оборудование в рамках даже небольшого бюджета. Вы получаете оснащение по принципу «качественно – не обязательно дорого». Расчет сметы на услуги производится сразу же после получения необходимой информации. Наш принцип — полная прозрачность стоимости работ. Указанная в договоре сумма – это фиксированная цена, которая не будет изменена нами, если вы сами не захотите пересмотреть смету. Для постоянных клиентов предусмотрены специальные скидки и условия поставки.
УДОБСТВО 100% эксплуатации на аутсорсинг. Вы можете отдать обслуживание всех инженерных сетей объекта одному исполнителю – . Мы работаем официально по договору и закрываем все вопросы по эксплуатации, и плановые, и срочные, а вам удобно спрашивать с одного исполнителя.

Компания Инженерные системы Эколайф — это команда опытных и лицензированных специалистов по монтажу и обслуживанию всех видов инженерных систем с последующим оформлением всего пакета документов.

• 5 лет на рынке Москвы и Московской области • 7 профильных лицензий и сертификатов • 40 работников, 4 служебных автомобиля и 3 рабочие бригады для оперативного выполнения заказов • 2 комплекта телеинспекции и профессиональное европейское оборудование • Снизим ваши расходы на 20%. Цены на наши услуги ниже средних по рынку без потери в качестве работ и обслуживании.

Гарантия качества Компания Эколайф гарантирует высокое качество проектирования вентиляции.

Как рассчитать вентиляцию помещения в зависимости от числа людей

Если основываться на количестве находящихся здесь, то будет нужно учитывать тех, кто проживает постоянно и тех, кто может временно пребывать в помещении. На каждого человека необходим объём воздуха 60, если он здесь живёт и 20 куб. м, если только бывает здесь. Чтобы в квартире всегда был свежий воздух, соответствующий объём должен поступать каждый час.

Вычисление выполняют по каждому отдельному помещению. При этом надо учесть, кто в нём будет находиться постоянно, а кто временно. При этом эти цифры определяют исходя из здравого смысла. Полученные значения используются ля определения необходимого притока воздуха. Чтобы определить мощность вытяжки площадь кухни и служебных помещений умножают на 3. Полученные значения должны совпадать. Если это не так, то усиливают приточную или вытяжную вентиляцию соответственно. Система отопления должна обеспечивать прогрев поступающего воздуха в холодное время года.

Исходные данные для вычислений

Когда известна схема вентиляционной системы, размеры всех воздухопроводов подобраны и определено дополнительное оборудование, схему изображают во фронтальной изометрической проекции, то есть аксонометрии. Если ее выполнить в соответствии с действующими стандартами, то на чертежах (или эскизах) будет видна вся информация, необходимая для расчета.

  1. С помощью поэтажных планировок можно определить длины горизонтальных участков воздухопроводов. Если же на аксонометрической схеме проставлены отметки высот, на которых проходят каналы, то протяженность горизонтальных участков тоже станет известна. В противном случае потребуются разрезы здания с проложенными трассами воздухопроводов. И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки.
  2. На схеме должно быть изображено с помощью условных обозначений все дополнительное оборудование, установленное в каналах. Это могут быть диафрагмы, заслонки с электроприводом, противопожарные клапаны, а также устройства для раздачи или вытяжки воздуха (решетки, панели, зонты, диффузоры). Каждая единица этого оборудования создает сопротивление на пути воздушного потока, которое необходимо учитывать при расчете.
  3. В соответствии с нормативами на схеме возле условных изображений воздуховодов должны быть проставлены расходы воздуха и размеры каналов. Это определяющие параметры для вычислений.
  4. Все фасонные и разветвляющие элементы тоже должны быть отражены на схеме.

Если такой схемы на бумаге или в электронном виде не существует, то придется ее начертить хотя бы в черновом варианте, при вычислениях без нее не обойтись.

Подбираем высоту труб

Следующий шаг – определение силы тяги, возникающей внутри вытяжного блока при заданном перепаде высот. Параметр зовется располагаемым гравитационным давлением и выражается в Паскалях (Па). Расчетная формула:

  • p – гравитационное давление в канале, Па;
  • Н – перепад высот между выходом вентиляционной решетки и срезом вентканала над крышей, м;
  • ρвозд – плотность воздуха помещения, принимаем 1.2 кг/м³ при домашней температуре +20 °С.

Методика расчета основана на подборе требуемой высоты. Вначале определитесь, на сколько вы готовы поднять трубы вытяжки над кровлей без ущерба внешнему виду здания, затем подставьте значение высоты в формулу.

Пример. Берем перепад высот 4 м и получаем давление тяги p = 9.81 х 4 (1.27 — 1.2) = 2.75 Па.

Теперь грядет сложнейший этап – аэродинамический расчет отводных каналов. Задача – выяснить сопротивление воздуховода потоку газов и сопоставить результат с располагаемым напором (2.75 Па). Если потеря давления окажется больше, трубу придется наращивать либо увеличивать проходной диаметр.

Аэродинамическое сопротивление воздуховода вычисляется по формуле:

  • Δp – общие потери давления в шахте;
  • R – удельное сопротивление трению проходящего потока, Па/м;
  • Н – высота канала, м;
  • ∑ξ – сумма коэффициентов местных сопротивлений;
  • Pv – давление динамическое, Па.

Покажем на примере, как считается величина сопротивления:

  1. Находим значение динамического давления по формуле Pv = 1.2 х 1² / 2 = 0.6 Па.
  2.  Сопротивление от трения R находим по таблице, ориентируясь на показатели динамического напора 0.6 Па, скорости потока 1 м/с и диаметра воздухопровода 225 мм. R = 0.078 Па/м (обозначено зеленым кружочком).
  3. Местные сопротивления вытяжной шахты – это жалюзийная решетка и отвод кверху 90°. Коэффициенты ξ этих деталей – величины постоянные, равные 1.2 и 0.4 соответственно. Сумма ξ = 1.2 + 0.4 = 1.6.
  4. Окончательное вычисление: Δp = 0.078 Па/м х 4 м + 1.6 х 0.6 Па = 1.27 Па.

Теперь сравниваем расчетный напор, образующийся в воздухопроводе, и полученное сопротивление. Сила тяги p = 2.75 Па значительно больше, чем потери давления (сопротивление) Δp = 1.27 Па, шахта высотой 4 метра слишком высока, строить такую бессмысленно.

Поскольку цифры отличаются вдвое (грубо), укоротим вентканал до 2 м, снова произведем перерасчет:

  1. Располагаемое давление p = 9.81 х 2 (1.27 — 1.2) = 1.37 Па.
  2. Удельное сопротивление R и местные коэффициенты ξ остаются прежними.
  3. Δp = 0.078 Па/м х 2 м + 1.6 х 0.6 Па = 1.15 Па.

Напор природной тяги 1.37 Па превышает сопротивление системы Δp = 1.15 Па, значит, шахта двухметровой высоты станет исправно работать на естественную вытяжку и обеспечит нужный расход удаляемых газов.

Канал вентиляции Ø225 мм можно разделить на 2 меньших трубы, но не по диаметру, а по сечению. Получаем 2 круглых вентканала 150—160 мм, как сделано на фото. Высота обеих шахт остается неизменной — 2 м.

С чего начинать?

Диаграмма потери напора на каждый метр воздуховода.

Очень часто приходится сталкиваться с достаточно простыми схемами вентиляции, в которых присутствует воздухопровод одного диаметра и нет никакого дополнительного оборудования. Такие схемы просчитываются достаточно просто, но что делать, если схема сложная с множеством ответвлений? Согласно методике просчета потерь давления в воздуховодах, которая изложена во многих справочных изданиях, нужно определить самую длинную ветвь системы либо ветку с наибольшим сопротивлением. Выяснить таковую по сопротивлению на глаз удается редко, поэтому принято вести расчет по самой протяженной ветви. После этого пользуясь величинами расходов воздуха, проставленных на схеме, всю ветку делят на участки по этому признаку. Как правило, расходы меняются после разветвлений (тройников) и при делении лучше всего ориентироваться на них. Бывают и другие варианты, например, приточные или вытяжные решетки, встроенные прямо в магистральный воздуховод. Если на схеме это не показано, а такая решетка имеется, потребуется расход после нее высчитать. Участки нумеруют начиная от самого удаленного от вентилятора.

Этап третий: увязка ответвлений

Когда проведены все необходимые расчёты необходимо произвести увязку нескольких ответвлений. Если система обслуживает один уровень, то увязывают ответвления не входящие в магистраль. Расчёт проводят в том же порядке, что и для основной линии. Результаты заносятся в таблицу. В многоэтажных зданиях для увязки используются поэтажные ответвления на промежуточных уровнях.

Критерии увязки

Здесь сопоставляются значения суммы потерь: давления по увязываемым отрезкам с параллельно присоединённой магистралью. Необходимо чтобы отклонение составляло не более 10 процентов. Если установлено, что расхождение больше, то увязку можно проводить:

  • путём подбора соответствующих размеров сечения воздуховодов;
  • при помощи установки на ответвлениях диафрагм или дроссельных клапанов.

Иногда для проведения подобных расчётов необходим всего лишь калькулятор и пара справочников. Если же требуется провести аэродинамический расчёт вентиляции больших зданий или производственных помещений, то понадобится соответствующая программа. Она позволит быстро определить размеры сечений, потери давления как на отдельных отрезках, так и во всей системе в целом.

https://www.youtube.com/watch?v=v6stIpWGDow Video can’t be loaded: Проектирование систем вентиляции. (https://www.youtube.com/watch?v=v6stIpWGDow)

Целью аэродинамического расчета является определение потерь давления (сопротивления) движению воздуха во всех элементах системы вентиляции — воздуховодах, их фасонных элементах, решетках, диффузорах, воздухонагревателях и других. Зная общую величину этих потерь, можно подобрать вентилятор, способный обеспечить необходимый расход воздуха. Различают прямую и обратную задачи аэродинамического расчета. Прямая задача решается при проектировании вновь создаваемых систем вентиляции, состоит в определении площади сечения всех участков системы при заданном расходе через них. Обратная задача – определение расхода воздуха при заданной площади сечения эксплуатируемых или реконструируемых систем вентиляции. В таких случаях для достижения требуемого расхода достаточно изменения частоты вращения вентилятора или его замены на другой типоразмер.

По площади F

определяют диаметрD (для круглой формы) или высотуA и ширинуB (для прямоугольной) воздуховода, м. Полученные величины округляют до ближайшего большего стандартного размера, т.е.D ст ,А ст иВ ст (справочная величина).

Пересчитывают фактические площадь сечения F

факт и скоростьv факт .

Для прямоугольного воздуховода определяют т.н. эквивалентный диаметр DL = (2A ст * B ст ) / (Aст+ Bст), м. Определяют величину критерия подобия Рейнольдса Re = 64100* Dст* v факт. Для прямоугольной формыD L = D ст . Коэффициент трения λ тр = 0,3164 ⁄ Re-0,25 при Re≤60000, λтр= 0,1266 ⁄ Re-0,167 при Re>60000. Коэффициент местного сопротивления λм

зависит от их типа, количества и выбирается из справочников.

Комментариев:

  • Исходные данные для вычислений
  • С чего начинать? Порядок вычислений

Сердцем любой вентиляционной системы с механическим побуждением воздушного потока является вентилятор, который создает этот поток в воздуховодах. Мощность вентилятора напрямую зависит от напора, который необходимо создать на выходе из него, а для того, чтобы определить величину этого давления, требуется произвести расчет сопротивления всей системы каналов.

Для расчета потерь давления нужна схема и размеры воздуховода и дополнительного оборудования.

Общие сведения

Аэродинамический расчёт – методика определения размеров поперечного сечения воздуховодов для нивелирования потерь давления, сохранения скорости движения и проектного объёма перекачиваемого воздуха.

При естественном способе вентилирования требуемое давление дано изначально, но надо определить сечение. Это связанно с действием гравитационных сил, побуждающих воздушные массы к вытяжке в помещение из вентиляционных шахт. При механическом способе работает вентилятор, и необходимо рассчитать напор газа, а также площадь сечения короба. Используются максимальные скорости внутри вентканала.

Для упрощения методики воздушные массы принимаются за жидкость с нулевым процентом сжатия. На практике это действительно так, так как в большей части систем давление минимально. Оно образуется только от местного сопротивления, при его соударении со стенками воздуховодов, а также на местах изменения площади. Подтверждение тому нашли многочисленные опыты, проводимые по методике, описанной в ГОСТ 12.3.018-79 «Система стандартов безопасности труда (ССБТ). Системы вентиляционные. Методы аэродинамических испытаний».

Методика предполагает подбор площади и формы сечения для каждого участка вентиляционной системы. Если брать её за одно целое, то определение потерь будет условное, не соответствующее реальной картине. Кроме самого движения дополнительно вычисляется и нагнетание.

Расчёты воздуховодов для вентиляции, по аэродинамике, ведутся с различным числом известных данных. В одном случае вычисление начинается с нуля, а в другом — больше половины исходных параметров уже известно.

Цветочная клумба в тени под деревом

То, какое количество света пропускают кроны высоких насаждений, зависит от сезона года, а также от вида растений. Тень может быть:

  • постоянной (если деревья, например, растут с северной стороны здания, что делает попадание под них прямых лучей почти невозможным);
  • рассеянной (при прохождении света через разреженные кроны высоких деревьев);
  • периодической (когда в первой или второй половине дня местность всё-таки освещается солнцем).

Перед тем, как выбрать место для будущей клумбы, обязательно следует проанализировать данный параметр. На сильно затенённых участках почва, как правило, плохо просыхает. Излишняя сырость придётся по нраву не многим растениям сада.

Классификация условных обозначений

Рабочий чертёж вентиляции включает буквенные/графические сокращения для основных элементов

Неважно, проектируется система проветривания для небольшой квартиры или огромного производственного помещения, везде используется одинаковая система знаков

Буквенные

Буквенные сокращения названий элементов прописаны в ГОСТ 21.602-2003:

  • П – приточная вентсистема с искусственным побуждением.
  • В – вытяжная с механической тягой.
  • У – завеса воздушная.
  • А – устройства отопления
  • ПЕ – приточка с естественным побуждением.
  • ВЕ – вытяжная вентсистема с естественной тягой.
  • ЛП – люки для замера основных характеристик воздушной массы.
  • ЛВ – технологические отверстия для чистки внутренней поверхности воздуховода.
  • Буквенное и числовое обозначение воздуховодов представлено в ГОСТ 21.205.
  • Отметки высот на аксонометрических схемах систем воздухообмена обозначаются цифрами, вписанными в прямоугольник.
  • Размер сечения воздуховода указывается в миллиметрах.
  • Уклон вентиляционных шахт, если такой предусмотрен проектом, обозначается знаком «Ð». Угол указывает направление уклона, а цифра после знака — его числовое значение.

Графические

Основной объём информации подаётся в графическом виде, это позволяет быстро, общедоступно и безошибочно описать вентсистему.

  • Вентиляторы, расположенные на крыше, обозначаются с помощью упрощённой штрихпунктирной линии. Если на кровле установлены сложные вентиляционные или охладительные установки, то рисуется отдельный план.
  • Если воздуховоды проложены многоярусно, то в пределах одного плана разрешается их условное обозначение один под другим.
  • Вся дополнительная информация: расчётная температура, кратность воздухообмена, наружные микроклиматические параметры указываются в таблице. Она может располагаться на общем чертеже или отдельной вкладке.

Таб. 1 Воздуховоды

Таблица содержит условные обозначения на планах, разрезах и схемах прямоугольных и круглых воздуховодов.

Таб. 2 Шахтовые воздуховоды

Таблица показывает обозначения воздуховодов, проходящих через шахты.

Таб. 3 Фитинги прямоугольного сечения

Элементы соединения различных системы вентилирования. Согласно требованиям, прописанным в нормативной документации, рекомендуется использовать для монтажных проектов.

Таб. 4 Фитинги круглого сечения

То же самое, что и в таблице 3, но с элементами круглого сечения.

Таб. 5 Вытяжные и приточные устройства

Решётки и воздухораспределительные устройства для общеобменной/локальной вентсистемы.

Таб. 6 Элементы систем вентиляции

Указаны прямой и обратный клапан, дроссель клапана, дверки для обслуживания калорифера, замены фильтров, клапан аварийный огнезадерживающий и ряд других элементов.

У каждого графического элемента есть свой код, он написан в крайнем левом столбце. Первые две цифры — номер таблицы, вторые две — порядковый номер по списку.

Расчет тепловой нагрузки

Расчет тепловой нагрузки на вентиляцию осуществляется по формуле:

Qв= Vн * k * p * Cр(tвн – tнро),

в формуле расчета тепловой нагрузки на вентиляцию Vн – внешний объем строения в кубометрах, k – кратность воздухообмена, tвн – температура в здании средняя, в градусах Цельсия, tнро – температура воздуха снаружи, используемая при расчетах отопления, в градусах Цельсия, р – плотность воздуха, в кгкубометр, Ср – теплоемкость воздуха, в кДжкубометр Цельсия.

Если температура воздуха ниже tнро снижается кратность обмена воздуха, а показатель расхода тепла считается равной Qв, постоянной величиной.

Расход тепла на вентиляцию

Удельный годовой расход тепла на вентиляцию рассчитывается так:

Q= * b * (1-E),

в формуле для расчета расхода тепла на вентиляцию Qo – общие теплопотери строения за сезон отопления, Qb – поступления тепла бытовые, Qs – поступления тепла снаружи (солнце), n – коэффициент тепловой инерции стен и перекрытий, E – понижающий коэффициент. Для индивидуальных отопительных систем 0,15, для центральных 0,1, b – коэффициент теплопотерь:

  • 1,11 – для башенных строений;
  • 1,13 – для строений многосекционных и многоподъездных;
  • 1,07 – для строений с теплыми чердаками и подвалами.

Система вентиляции состоит из:

  • оборудования для подачи очищенного и удаления отработанного воздуха;
  • магистрали воздуховодов;
  • комплектующих материалов;
  • воздухораспределительные устройства.

Качественный воздухообмен является одной из главных составляющих комфорта. Для полноценной работы системы вентиляции необходимо произвести расчет вентиляции помещения. При расчете системы вентиляции учитывается такой параметр, как количество воздуха, которое нужно подавать в то или иное помещение (расчет воздухообмена). Исходя из показателей воздухообмена, проводится расчет воздуховодов и подбор оборудования.

Расчет воздуховодов – это подбор вентиляционных трубопроводов определенного размера, которые в дальнейшем будут монтироваться в систему вентиляции. Это необходимо для обеспечения нормированных параметров по:

  • скорости воздуха;
  • давлению воздуха;
  • акустическим характеристикам.

В КОМПАНИИ АЛЬТЕР ЭЙР ВЫ ПОЛУЧИТЕ БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ ПО ВАШЕМУ ОБЪЕКТУ. ОБРАЩАЙТЕСЬ

Особенности аэродинамического расчёта

Аксонометрия

Расчет аэродинамики выполняется строго тогда, когда рассчитаны требуемые объёмы воздушных масс. Это основное правило. Также заранее определяются с точками установки воздуховодов, а также дефлекторов.

Графическая часть для расчёта аэродинамики – это аксонометрическая схема. На ней указываются все устройства и протяжённость участков. Затем общая сеть дробится на отрезки со схожими характеристиками. Каждый участок сети рассчитывается на аэродинамическое сопротивление отдельно. После определения параметров на всех участках, они переносятся на аксонометрическую схему. Когда все данные внесены, то вычисляется главная магистраль воздуховода.

Нарушение параметров воздухообмена

Если вы видите запотевшие без особых окна, чувствуете затхлый запах или считаете, что кислород словно перекрыт, вполне возможно, что вентиляционная система либо неправильно спроектирована, либо необходимо срочно провести ее техобслуживание.

Проверка работоспособности вентиляционного оборудования проводится строго по нормированным правилам, а не при помощи распространенного метода в виде горящей спички

Для жителей МКД следует не медля обратиться в обслуживающую организацию, чаще всего это УК, с заявлением, что есть подозрение на нарушение функционирования вентиляционного оборудования. На основании этого заявления к вам должен явиться специалист для осмотра.

Если УК никак не отреагировала на жалобу либо речь идет о другом здании, имеет смысл попробовать пожаловаться в Роспротребнадзор, Жилинспекцию, Санэпидемстанцию за проверкой.

Вычисление аэрации

Аэрация промышленных комнат летом гарантирует поступление воздушных потоков сквозь просветы снизу ворот и входных дверей. В прохладные месяца поступление в нужных размерах совершается под средством верхних просветов, от 4 м и больше над уровнем пола. Вентиляция на протяжении целого года выполнялась при помощи шахт, дефлекторов и форточек.

Зимой фрамуги открывают только в участках над генераторами усиленных тепловых выделений. Во время генерации в комнатах здания лишней очевидной теплоты, то температурный режим воздуха в нем постоянно больше, чем температурный режим вне здания, и, в соответствии, плотность менее.

Данное явление и приводит к присутствию разницы давлений атмосферы вне и внутри комнат. В плоскости на конкретной высоте комнаты, которую именуют как плоскость одинаковых давлений, данная разница отсутствует, то есть, приравнивается к нулю.

Выше данной плоскости имеется некое излишнее напряжение, что приводит к удалению горячей атмосферы наружу, а внизу от данной плоскости, — разрежение, обусловливающее приток свежего воздуха. Давление, вынуждающее передвигаться воздушные массы в процессе природной вентиляции, можно установить исходя их вычислений:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
