Описание и принцип работы автоматического выключателя АП-50

Подключение и привязка (программирование) дистанционного выключателя

Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.

Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).

При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:

зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать

в этот момент плавно нажимаете на клавишу

При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.

Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.

Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.

При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!

Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.

Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.

Автомат включения насоса

Описанная выше схема полностью закрыла мои потребности. Моя система водообеспечения не предполагает автоматическое включение насоса. Но мне захотелось все же спроектировать схему включения. Классический вариант всем известен, но он предполагает использование двух операционных усилителей и микросхемы логики. Хотелось сделать схему с минимальным числом деталей. И это удалось. Весь функционал реализован за счет правильного подбора резисторов.

Резистор R3

— 200 кОм, маломощный.

Резистор R4

— 100 кОм, маломощный. Этот резистор иногда надо подобрать для надежного включения и отключения схемы.

Резистор R5

— 270 кОм, маломощный.

Резистор R7

— 5 кОм, маломощный.

Остальные радиодетали, как в предыдущей схеме.

Когда стержни не качаются воды, напряжение на неинвертирующем входе положительное. На выходе оно, следовательно, тоже положительное. Насос включен.

Когда два длинных стержня касаются воды, напряжение на неинвертирующем входе продолжает быть положительным. Насос включен.

Когда короткий стержень касаются воды, напряжение на неинвертирующем входе становится отрицательным. Насос выключается. Через резистор R5

напряжение обратной связи передается на неинвертирующий вход.

По мере снижения уровня воды короткий стержень перестает контактировать с водой. Но напряжение на неинвертирующем входе продолжает оставаться отрицательным за счет резистора R5

. Насос включен.

Когда длинные стержни перестают контактировать с водой, напряжение на неинвертирующем входе становится положительным. Насос включается. Процесс повторяется.

Привет!

Исторические факты

Согласно учебнику, Л. А. Родштейна «Электрические аппараты низкого напряжения», допущенного министерством высшего и среднего специального образования СССР в качестве учебного пособия для электротехнических техникумов и выпущенного издательством «ЭНЕРГИЯ» в 1964 году тиражом 18500 экземпляров, автоматические выключатели серии АП выпускаются только на два номинальных тока 25 А и 50 А в двух и трехполюсном исполнении и называются АП-25 и АП-50. Л. А. Родштейн не за один день написал свой учебник — дело подготовки материалов для учебного издания сложное и долгое. А потом их еще нужно вычитать, согласовать, утвердить… Да и писался он не на пустом месте. К тому моменту автоматические выключатели широко использовались в стране.

В учебниках даётся информация по фундаментальным, необходимым и актуальным знаниям, а значит, АП-50 уже был известным аппаратом, если возникла потребность в его изучении при подготовке специалистов для народного хозяйства страны. Все это позволяет смело прибавить к возрасту автомата как минимум десяток лет. И, в итоге получается, что 1953 год — год окончательного восстановления промышленности после разрушительной войны и год возможного рождения легендарного АП-50.

Другой источник — «Справочник по асинхронным двигателям и пускорегулирующей аппаратуре» Г. А. Карвовского и С. П. Окорокова, выпущенный Государственным энергетическим издательством 1962 года (Госэнергоиздат М-Л), тиражом 25 000 экземпляров (сдано в набор в 1961 г.) дает подробное описание автоматического выключателя типа АП-50, разбирает его технические характеристики, предназначение, конструктивные исполнения; в табл.7-19 на стр.148 приводится полная и подробная информация по расцепителям коммутационной стойкости. Однако, в отличии от ученика Л. А. Родштейна, имеются сведения по выключателям на полную линейку номинальных токов ( 1,6 А; 2,5 А; 4 А; 6,4 А; 10 А; 16 А; 25 А; 40 А; 50 А), при этом коммутационная способность выключателя составляет от 0,3 кА до 1,5 кА.

Интересно, что в более раннем справочнике Г. А. Карвовского ничего не сказано об АП-25, речь идет только об АП-50. И уже дана полная шкала номинальных токов, на которые выпускались в те давние времена коммутационные аппараты АП-50, за исключением номинального тока на 63 А. Видно, что номинальные токи полностью соответствуют современным параметрам выключателей, кроме одного — на 63 А. Поэтому и называется данный аппарат АП-50 — ведь выпускался он когда-то только на максимальный номинальный ток 50 А. Номинал добавили, а название оставили.

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

  • Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
  • Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

https://youtube.com/watch?v=9bTw3wtgOWY

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Устройство, назначение, технические параметры, фотографии автоматического выключателя серии АП50Б, подробный разбор внутренних элементов автомата АП 50

Назначение автоматического выключателя АП50Б

При использовании в тексте названий АП50Б или АП 50 подразумевается один и тот же коммутационный аппарат.

Автоматический выключатель АП50Б предназначен для исполнения следующих функций:

  • беспрепятственное пропускание электрического тока через токопроводящие элементы в обычных условиях эксплуатации;
  • ручное управление снабжением электрической цепи при помощи кнопок на передней панели (до 30 коммутаций в час);
  • протекция электрической сети от сверхтоков;
  • запуск и остановка электрических двигателей.

Двухполюсный выключатель АП 50 2МТ применяют в сетях постоянного тока на напряжение до 220 V.Трёхполюсный выключатель АП 50 3МТ задействован в цепях переменного тока напряжением до 500 V с номинальной частотой 50 и 60 Hz.



Технические и эксплуатационные параметры автомата АП 50

Выключатель АП50Б выпускают на рабочие токи 1,6 А, 2,5 А, 4 А, 6,3 А, 10 А, 16 А, 25 А, 40 А, 50 А и 63 А.
Запрашиваемые исполнения автомата АП 50 – 2МТ и 3МТ, то есть двухполюсный и трёхполюсный аппарат с магнитным (М) и тепловым (Т) расцепителем.
Климатическое исполнение выключателя и категория размещения У3 (УЗ) – работоспособность в умеренном климате (У) в строениях с кровлей и вентиляцией естественным способом (категория 3) согласно ГОСТ 15150.
Степень защиты от климатических факторов и от прикосновений к токопроводящим элементам IP20 (отсутствует защита от воды) по ГОСТ 14254.

Настройка электромагнитного расцепителя в зоне КЗ (короткого замыкания) может быть 3,5 и 10·In. Первую заводскую регулировку (3,5·In) используют в сетях с низкими значениями замыканий накоротко (например, сети управления или сигнализации). Автоматы со второй уставкой (10·In) запрашивают наиболее часто и монтируют повсеместно.
Электромагнитный расцепитель в заводских условиях настроен на вызывание автоматического расцепления при токе КЗ 10·In (где In – значение номинального тока в амперах).

Тепловой расцепитель настроен при комнатной температуре t = +20 °С ± 5 °С таким образом:

  • при протекание тока значением 1,05·In не срабатывает за один час;
  • за время равное 30 минутам размыкает контакты при силе тока 1,35·In;
  • при нагружение любого полюса отдельно током 6·In расцепитель перегрузки срабатывает за 1,5-15 секунд;
  • последующее включение после расцепления возможно через 2 минуты (время для остывания).

Автоматический выключатель воспринимает (без поломки) внешние механические факторы (вибрации, удары) согласно группе механического исполнения М7 по ГОСТ 17516.1.



Устройство (принцип действия) автоматического выключателя АП50Б

Выключатель АП устроен следующим образом:

  • съёмная крышка, основа и пластина (дно) выполненные из пластмассы;
  • механизм с мгновенным срабатыванием с кнопками «Включить» и «Отключить»;
  • три пары расцепителей в зоне сверхтоков (3 электромагнитных + 3 тепловых в каждом полюсе, если автомат трёхполюсный);
  • подвижный (двигающийся) и неподвижный (стационарный) контакты в каждом полюсе;
  • система для гашения электрической дуги;
  • контактный ввод и вывод для монтажа кабелей и проводов с кабельными наконечниками и без них.

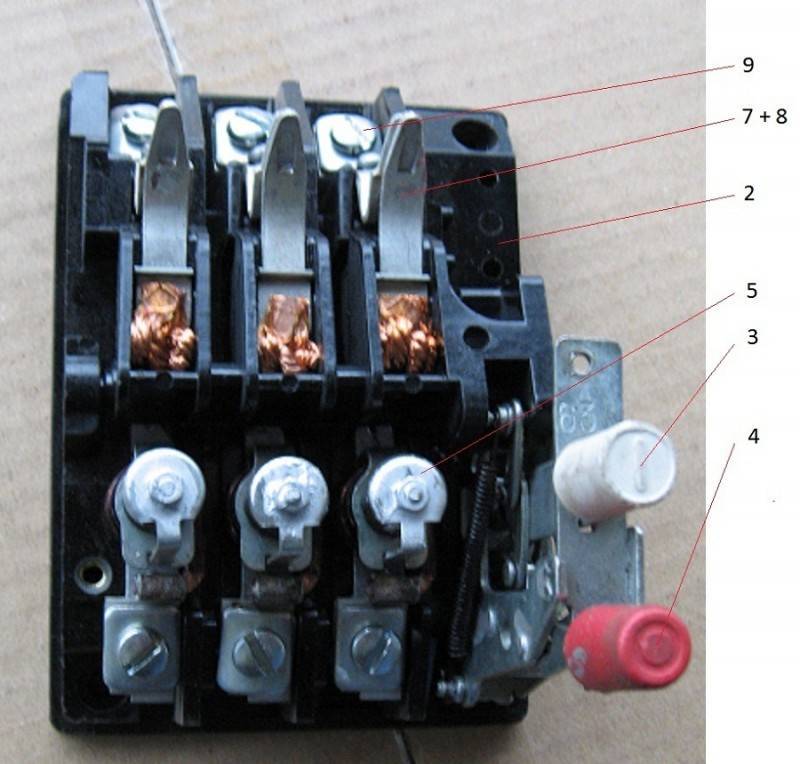

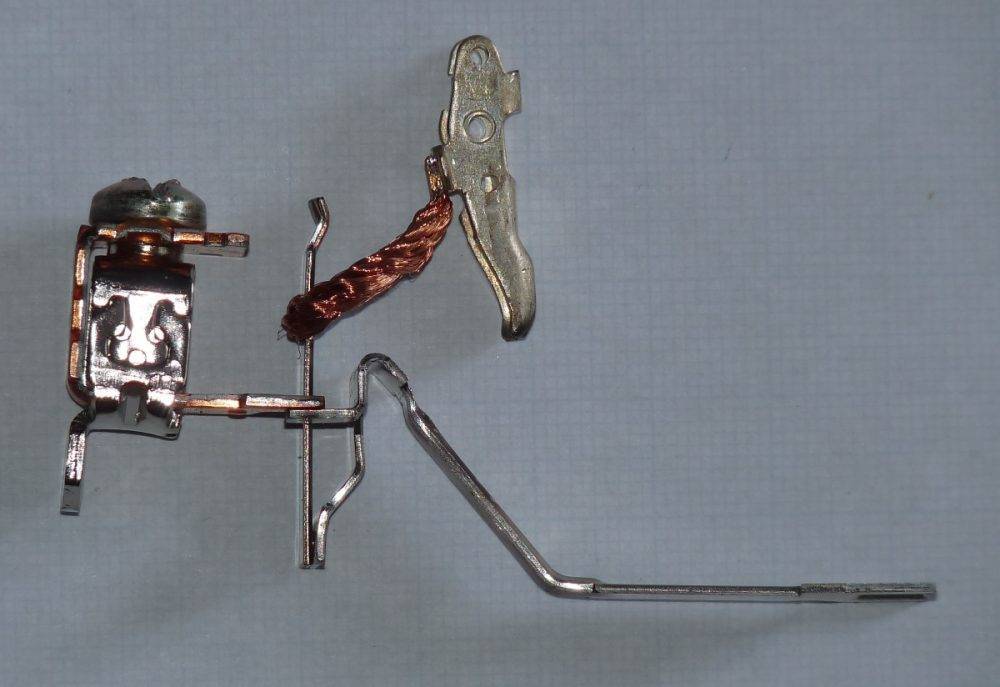

Фотографии автоматического выключателя АП50Б со снятой крышкой.
Фотография 1 Фотография 2 Фотография 3 Фотография 4
Нумерация на рисунках определяет следующие составляющие:

  • 1 и 2 – крышка и основание коммутационного аппарата соответственно;
  • 3 и 4 – кнопки «включить» и «отключить»;
  • 5 и 6 – электромагнитный и тепловой расцепители соответственно;
  • 7 и 8 – двигающийся (подвижный) и стационарный (неподвижный) контакт соответственно;
  • 9 и 10 – контактный вывод со стороны источника электроэнергии и вывод со стороны нагрузки;
  • 11 – поворотная отключающая рейка;
  • 12 – дугогасительная система (решётка из стальных пластин).


На крышке 1 автоматического выключателя укреплена дугогасительная система 12.
Механизм свободного расцепления гарантирует моментальное расхождение контактной системы (7 и 8), как при оперирование кнопкой 4, так и при автоматическом срабатывании. Расцепители 5 и 6 могут поворачивать отключающую рейку 11, что приводит к мгновенному срабатыванию.
Тепловой и электромагнитный расцепители (5 и 6) подключаются в сеть последовательно между подвижным контактом 7 и контактным выводом 10. Для обеспечения высокой стойкости к износу подвижный контакт подключается с помощью медного многопроволочного плетёного проводника.
 Скачать заводской каталог и руководство по эксплуатации, просмотреть цены, фото можно в этой рубрике.

АП50Б 2МТ выключатель автоматический АП-50Б 2МТ характеристика, цена, купить автомат АП50Б-2МТ

1,6А, 2,5А, 4А, 6,3А, 10А, 16А, 25А, 40А, 50А, 63А

Выключатель АП50Б 2МТ купить АП50Б-2МТ продажа автоматического выключателя АП-50Б-2МТ до 63А, купить выключатель / автомат АП50Б 2МТ 63А (АП 50Б-2МТ) возможно оптом и в розницу, актуальное наличие на складе компании вы можете узнать по телефону в отделе продаж или прислав заявку на нашу электронную почту

Описание, характеристика

Автоматический выключатель АП50Б-2МТ Технические характеристики:

Автоматический выключатель АП50Б (АП50) — это автомат, который предназначен для проведения электротока в нормальном режиме и его отключения при возникновении перегрузок и короткого замыкания (обозначение МТ) или только в случае коротких замыканий (обозначение М). Помимо этого данные изделия применяют для оперативных включений либо отключений электроцепей. При этом основное назначение автоматических выключателей АП50Б 2МТ – это защита различных кабелей (проводов), а также электрических двигателей. В случае, когда правильно выполнена система заземления данные автоматы также предотвращают поражение человека электротоком в случае косвенных прикосновений. Предлагаемые автоматы АП-50Б выпускаются промышленностью в двухполюсном исполнении 2МТ (применяют для коммутации цепей постоянного / переменного тока) и трехполюсном варианте 3МТ (для коммутации цепей переменного тока). Они соответствуют требованиям ГОСТ 9098-78

АП50Б 2МТ технические характеристики (кратко):

• Номинальный ток расцепителя, А: 50• Расцепитель тока: электромагнитный,  тепловой• Число полюсов: два

Преимущества АП-50Б:

• Высокая надежность работы, простота их обслуживания• Номинальный ток – до 63 ампер, номинальное напряжение – до 500 вольт• Возможность производить регулировку уставки теплового расцепителя• Возможность их комплектования вспомогательными контактами, независимыми расцепителями, минимальными расцепителями, расцепителями цепей управления, расцепителем максимального тока в нулевом проводе• так же имеется возможность комплектования изделий защитными оболочками IP54

Структура условного обозначения автоматов: АП 50Б — ХXXХ Х XХX.Х

• АП 50Б — серия;• ХХХХ — максимальные расцепители электрото-ка:— МТ — комбинированный максимальный расцепитель т-ока (электромагнитный и тепловой);— М — электромагнитный макс. расц-тель электротока;— Т — тепловой макс. расц-тель электротока;— Х — дополнительный расц-ль:— Н — минимальный расц-ль напр. (ном. напряжения: 110, 127, 220, 380, 400, 415В перем-ного то-ка частотой 50 Гц);— Д — независимый расцепитель (ном. напр.: 110, 127, 220, 230, 240, 380, 400, 415, 440В перем. то-ка частотой 50 — 60 Гц);— О — макс-ный токовый расц. в нулевом проводе;• ХХХ — климатическое исполнение выключ-ля (У, ХЛ, Т) и категория их размещения (2, 3, 5):— УЗ, ТЗ, ХЛ5 — без оболочки;— У2, Т2, ХЛ5 — в дополнительной металлической оболочке степени защиты IP54;• Х — условное обозначение автоматов в зависимости от ном-го электротока главных цепей выкл-я: —1 — (1,6; 2,5; 4 А); —2 — (6,3; 10; 16 А); —3 — (25; 40; 50; 63 А).

Общие технические характеристики: (ап50б 2мт технические характеристики)

Наименование

параметров

АП50Б

АП50Б

2МТ

АП-50Б

1М2ТД

АП-50Б

АП50 Б

3МТ

АП 50Б

2М3ТН

АП50Б

2МН

АП-50Б

2М3ТД

АП-50Б

2М3ТО

двухполюсныетрехполюсные
Номинальное напряжение, В
переменного т.до 500до 500
постоянных т-ковдо 220
Шкала номинальных т-ков расцепителей Iн, А
1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 50; 6316; 25; 40;
50; 63
Уставка по т-кам мгновенного срабатывания, I/Iн
3,5 и 10
Характеристика тепловых расцепителей:
не срабатывает при т-ках 1,05 Iн< Iч.< Iч.< Iч.< I ч.< 1 ч.
срабатывает при т оках 1,35 Iн< 0,5 ч.< 0,5 ч.< 05 ч.< 05 ч.< 05 ч.
Шкала ном. напряжений минимального расцепителя, В
110; 127; 220; 380; 400*; 415* перем. т. частоты 50Гц
Шкала номинальныхных напряжений независимого расц-я, В
110; 127; 220; 230*; 240*; 380; 400*; 415*; 440* перем. ток-а частоты 50-60 Гц
220 – постоянного ток-а
Масса (вес), кг:
без оболочкидо Iдо I,3
в дополнительной оболочкедо 2,2

Знакомьтесь- АП50! Видео

03 Фев 2012 Автоматические выключатели, База знаний электрика, Видео, Новости, Электрика для дома

Еще с детства помню в деревне щелкал этим автоматом у деда, а прошло уже более 30 лет.

Получается целое поколение выросло на этом автомате)))

Чем же так приглянулся автоматический выключатель АП-50, за какие преимущества он получил широкое распространение и продолжает выпускаться и применяться даже сейчас- в век  цифровых и нанотехнологий?

Конечно, однозначного ответа на эти вопросы нет.

Несомненно самый жирный плюс у “апэшки”, как называют этот автомат между собой электрики, заключается в том, что его можно установить без всякого щитка прямо на стену.

Все токоведущие части у него закрыты и находятся внутри корпуса, за крышкой. Что бы достать до клеммы- это надо постараться, если только специально типа гвоздя чем-нибудь не ткнешь…

На этом жирные плюсы и заканчиваются… Остаются небольшие плюсики- термостойкость, возможность регулировки тока срабатывания по перегрузке, в принципе надежен в работе и прост в устройстве и эксплуатации.

Минусы-

высокая цена,

боится влажности- ржавеет все внутри и автомат отказывает, были случаи когда расцепитель до такой степени покрывался ржавчиной, что не отключал автомат даже на несколко КЗ сподрят.

корпус довольно непрочен, сделан из карболита который очень хрупкий- сколько их переломано из-за того что крепили на неровную поверхность и не сосчитать)))

Где только я не встречал применение ап50- на опоре ВЛ(включение уличного светильника);

на фронтоне домов в качестве вводного автомата- некоторые даже сайдингом его там и замуровывают когда дом обшивают- ни разу не горели наверно, а то бы так не делали…

удлиняют с помощью его кабеля на стройках и т.п.

на подстанциях в качестве автомата защиты опертока, цепей сигнализации, блокировки и т.д.

включение электродвигателей- раньше на циркулярках, особенно на самодельных, кроме   апэшки больше ничего и не ставили.

Один из вариантов применения на вводе в дом я уже объяснял в статье “Монтаж щитка”

АП-50 выпускаются двухполюсные и трехполюсные. Основные технические характеристики написаны на крышке автомата.

Это- рабочее напряжение, частота, род тока, номинальный ток и ток уставки электромагнитного расцепителя и т.д.

Друзья-электрики говорили что встречаются защищенные апэшки в корпусе IP54- но я не встречал таких.

Ну а об остальном- смотрите в видео:

И еще несколько фотографий немного с юмором- как используются АП 50.

Узнайте первым о новых материалах сайта!

Просто заполни форму:

Испытания автомата АП50

Данная процедура включает в себя проверку функционирования двух основных расцепителей. В процессе применяется ток с разными показателями перегрузки.

Проверка теплового расцепителя АП50


Проверка электромагнитного расщепителя АП-50 В качестве тестируемого аппарата можно использовать, например, РЕТОМ-21. Его подсоединяют к крайним полюсам выключателя после последовательного соединения полюсов. Тестирование проводят тремя типами тока:

  • 1,05 * In или 1,1 * In (где In – номинальное значение) – при подаче такого тока прибор не должен выключаться на протяжении часа;
  • 1,35 * In – ток, при котором расцепление должно происходить в течение получаса;
  • 6 * In – при подаче такой перегрузки отключение происходит в течение 2-15 секунд.

Процедура позволяет проверить исправность автомата при реагировании на различные степени перегрузки.

Проверка электромагнитного расцепителя АП50

Этот расцепитель срабатывает при поступлении десятикратной перегрузки (10 * In, то есть 500 А). Выключение должно происходить за 0,1-0,2 с, при более продолжительном реагировании аппарат считается бракованным.

Автоматический выключатель: принцип работы и устройство в картинках

Основное назначение автомата — ликвидировать аварийные ситуации в подключенных токовых цепях. Они бывают двух видов:

  1. Короткие замыкания (КЗ) или “коротец”, как их называют на жаргоне электриков.
  2. Перегрузки.

КЗ возникают за счет подключения к цепям действующего напряжения электрических цепочек с минимальным сопротивлением, которые создают громадные токи, зависящие от мощности питающих источников.

Токи коротких замыканий могут прожигать не только изоляцию воздушной среды во время ее ионизации, но и плавить металл проводки, вызывать пожар, причинять другие беды.

На принципе управления токов коротких замыканий работают многочисленные сварочные аппараты, люди успешно пользуются ими. Но, внезапно появляющиеся КЗ наносят огромный вред.

Перегрузки опасны тем, что незаметно создают перегрев изоляции, повреждают ее. За счет возникших в ней дефектов появляются опасные токи утечек, которые способны выявить и ликвидировать только УЗО.

Перегрузки тоже являются частой причиной пожаров оборудования.

Конструкция автоматического выключателя состоит из двух раздельных модулей, каждый из которых работает, реагируя преимущественно на КЗ или перегрузку. Это:

  1. Электромагнитная отсечка.
  2. Тепловой расцепитель.

Простая кинематическая схема показывает устройство автоматического выключателя и принцип его работы.

Электрический ток протекает от сети к нагрузке сквозь замкнутые главные контакты и катушку соленоида отключения. Тепловое воздействие воспринимается биметаллической пластиной, а силовое — сердечником электромагнита.

Биметалл или сердечник в критической ситуации бьют по поворотному рычагу, выколачивая его из зацепления с защелкой, удерживающей главный контакт во включенном состоянии. Под действием сильной отключающей пружины он быстро размыкает электрическую цепь.

Конструктивно все производители реализуют этот принцип по своим разработкам. Поэтому они немного отличаются на всех моделях. Но, общее представление внутреннего устройства дает следующая картинка.

Принцип работы электромагнита расцепителя отсечки двумя словами

Когда по обмотке протекает ток, то в ее сердечнике, служащей магнитопроводом, создается магнитное поле.

Если сила тока достигает критической величины, то магнитная энергия выстреливает сердечник, преодолевая натяжение удерживающей пружины. Тогда боек выбивает защелку.

Современный электромагнитный расцепитель имеет небольшие габариты, подключается гибкими проводниками к контактам.

Тепловой расцепитель автоматического выключателя: насколько просто работает

Конструкция состоит из двух соединенных пластин: сталь и латунь. У них разное линейное расширение: зависимость от температуры. При нагреве биметалл изгибается в одну сторону, а охлаждении — противоположно.

Ток проходит по закрепленной на биметаллической пластине обмотке. Во время перегрузки или КЗ биметалл воздействует на поворотный механизм, а тот — отключает автомат, обесточивая подключенные потребители.

Технические характеристики


В исправном состоянии автомат способен переносить механические воздействия в соответствии с категорией М7, указанной в ГОСТ 17516.1. Защита от влаги у аппарата полностью отсутствует, поэтому при эксплуатации надо тщательно следить за тем, чтобы не допускать ее проникновения на корпус или рабочие узлы. Не стоит ставить прибор в помещении с высокой влажностью воздуха, в очень жарком месте (40 °С и выше), там, где выпадает роса или оседает иней, а также в местах, куда проникают лучи солнца или лучистая энергия приборов отопления.

При комнатной температуре (15-25 °С) характеристики работы теплового расцепителя имеют такой вид:

  • с током 1,05 In на протяжении часа срабатывания не возникает;
  • контакты открываются за полчаса при токе 1,35 In;
  • если на один из полюсов послать нагрузку 6 In, перегрузочный расцепитель проявит активность в течение 2-15 секунд;
  • после расцепления включить прибор следующий раз можно по прошествии 2 минут (за это время механизм остывает).

Автоматы заточены под ограниченное число включений и выключений (50 000). Максимальная способность к коммутации для токов до токов до 10 А равна 50000, для 16-25 А – 25000, для больших значений – 20000. Предельный ток, при котором включается аппарат, составляет 10 А.

Класс токоограничения (быстродействие отсечки)


Время-токовые характеристики автоматических выключателей АП-50 В технической документации, поставляемой в комплекте с прибором, данные о скорости срабатывания отсечки не приводятся. Но этот параметр можно определить при практических испытаниях в пусконаладочных организациях. Правильно функционирующий выключатель генерирует отсечку за 0,01-0,015 с. Если время превышает 0,2 с, аппарат считается неисправным. Учитывая значительный ход сердечника, класс токоограничения для этой группы приборов находится в районе единицы. В ситуациях, когда данный параметр играет значительную роль, лучше приобрести автомат другой марки с большим быстродействием.

Характеристика срабатывания

Время-токовые характеристики серии аппаратов АП-50 варьируются в зависимости от показателя силы тока. Для In в 1,6,2,5 и 4 А время срабатывания при небольших цифрах кратности тока (2-4) меньше, чем для больших значений In, а при больших перегрузках – наоборот, несколько дольше. Тепловые расцепители при любых значениях тока срабатывают при перегрузке в 1,5-3 раза, а время реакции варьируется в пределах 70-300 с. Магнитные расцепители на 3,5 In включаются медленнее (до 60 с), а на 10 In – активизируются при восьмикратной и более перегрузке в течение однозначного числа секунд.

Конструкция дистанционного выключателя

Выключатель разбирается очень просто. Достаточно отверткой поддеть прорези в местах соединения крышки и корпуса. Никаких винтиков откручивать не нужно.

Внутри него находится:

электронная плата

центральная кнопка включения/выключения

светодиод для визуализации привязки выключателя и радиомодуля

батарейка тип 27А на 12 вольт

Данная батарейка даже при интенсивной эксплуатации может прослужить от 2-х лет и более. Кроме того, особого дефицита в них на данный момент нет. В комплекте поставки ее может не быть, имейте в виду.

Кстати выключатель изначально является универсальным. По бокам от центральной кнопки, есть места куда можно припаять еще дополнительно две кнопочки.

И поменяв саму клавишу, вы легко получите из одноклавишного – двух или даже трехклавишный.

Правда при этом придется добавлять еще модули, согласно количеству кнопок.

На коробке радиомодуля имеется отверстие. Оно предназначено для кнопки, при нажатии на которую, можно ”привязать” или ”стереть привязку” того или иного девайса.

По дальности радиосигнала производителем заявлено расстояние от 20 до 100 метров. Но это больше относится к открытым пространствам. Из практики можно сказать, что в панельном доме сигнал легко пробивает четыре бетонные стены на расстоянии 15-20 метров.

Внутри коробочки установлен предохранитель на 5А. Хотя производитель указывает, что через дистанционный выключатель вы сможете подключить нагрузку в 10А, а это целых 2кВт!

Схема подключения проводов к контактам радиомодуля беспроводного выключателя выглядит следующим образом:

При подключении можно также ориентировать по надписям. Там где три клеммы – выход, где две – вход.

L out – фаза выход

N out – ноль выход

К этим контактам подключаете проводку уходящую на лампочку. На два контакта с другой стороны подаете напряжение питания 220В.

Сбоку от выходных контактов имеется еще три точки под пайку перемычек. Перепаяв их соответствующим образом (как на рисунке) можно изменить логику работы изделия:

Это можно использовать для звонка или для кратковременной подачи какого-либо сигнала. Есть еще средний контакт «В». При его использовании выключатель будет работать в инверсном режиме.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
