Как установить пластиковую канализационную трубу диаметром 200 мм

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Соединение трубных отрезков

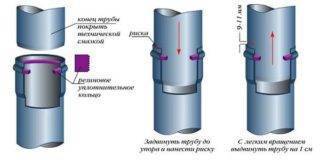

Раструбное соединение

При установке водопроводных и канализационных пластиковых трубопроводов отрезки магистрали обычно соединяются раструбным способом. Приобретение изделий с раструбами существенно упрощает монтаж. Разводка сети проводится за счет того, что в раструбы одних труб вставляют гладкие концы других. Повышение гидрозащитных качеств осуществляется за счет резиновых уплотняющих элементов. Зачастую они уже конструктивно предусмотрены в раструбных изделиях.

Если труба выпускается без уплотнителя, лучшим вариантом для защиты стыка будет использование сантехнического герметика. Его накладывают ровным слоем на гладкий торец трубного отрезка. Качество соединения можно повысить, предварительно обработав наждачкой сочленяемые участки.

После завершения установки нужно, чтобы трубный конец входил в раструб не менее чем на четыре сантиметра. Исключить возможность аварии магистрали и защитить ее от промерзания позволяет установка теплоизоляции. Монтаж утепляющих материалов и обогревающего кабеля выполняется только после гидравлических испытаний – десятиминутного нагнетания водного потока в трубы.

Рыжая канализационная пластиковая труба применяется в сетях хозфекальной канализации зданий различного назначения. Кроме того, она отлично подходит для сантехнических, дренажных и ливневых систем. Для качественной эксплуатации требуется соблюдение технологии сборки на всех этапах и обязательное проведение гидравлических испытаний для проверки герметичности сочленений магистрали. Все это обеспечит длительный срок службы канализационной сети.

Почему пластиковые трубы лучше?

При выборе материала для обустройства канализации большинство мастеров склоняется в пользу использования труб из полимерного пластика. Подобное решение обосновано множеством положительных характеристик, присущих данному продукту нефтехимической промышленности.

Обустройство поливинилхлорид трубопроводов имеет такие преимущества:

1. Доступная стоимость. Она на порядок ниже, чем у металлических конструкций.
2. Легкий вес. Пластиковые трубопроводы не оказывают дополнительной нагрузки на стены и плиты перекрытия.
3. Простота сборки. Для соединения деталей не требуется использовать дорогостоящее оборудование.
4. Устойчивость к коррозии, грибку и плесени.
5. Длительный срок эксплуатации. Он составляет не менее 50 лет.
6. Презентабельный внешний вид. Изделия хорошо вписываются в любой интерьер.
7. Эластичность. Трубопроводы не ломаются при вертикальной и горизонтальной нагрузках.

Полимерные коммуникации не нуждаются в регулярном обслуживании и ремонте.

Сложности при соединении труб из разных материалов

Разные физические и эксплуатационные свойства чугуна и пластика обусловливают основные сложности при стыковке двух участков трубопровода.

Чугун – достаточно хрупкий металл, он требует осторожного обращения в процессе работы. Если при демонтаже старых канализационных труб допустимо использовать молоток, кувалду и грубую физическую силу, то при переходе фрагмента трубопровода из чугуна в пластик приходится аккуратно срезать трубу болгаркой и зачищать фаску от ржавчины и грязи

Пластик также накладывает на работу сантехника определенные ограничения. Необходимо учитывать коэффициент температурного расширения труб из полимера, если речь идет о замене на участке возле кухонной мойки или ванны.

Третий момент, обусловливающий сложность и ответственность задачи – разница в диаметрах соединяемых труб. Не всегда удается найти изделия, позволяющие выполнить прочное соединение в раструб, помещая трубу меньшего сечения в большую. Приходится покупать дополнительные переходники, компенсаторы, фитинги, а также герметики, ФУМ-ленту и другие материалы, чтобы добиться необходимой герметизации стыка.

Виды фитингов для ПВХ и полипропилена

Не только трубы, но и фитинги, подразделяются на виды. Изделия, предназначающиеся для соединения с трубами из ПВХ и полипропилена, подразделяются на такие виды:

1. Муфта. Применяется для того, чтобы соединить два параллельных трубопровода. Муфты со встроенными отверстиями, предназначающиеся для проведения ревизии или чистки данного участка от засоров.
2. Редукция или переходник для объединения двух пластиковых трубопроводов, имеющих разные диаметры. Служат для объединения пластиковых изделий с чугунной арматурой.
3. Тройник. Предназначается для ответвления с углами наклона в 45, 65 и 90 градусов.
4. Крестовина двухплоскостная. Позволяет получить два перпендикулярных отводов. Причём крестовина может иметь ответвления одного или разных диаметров.
5. Одноплоскостная крестовина. Применяется с целью получения двух ответвлений, которые будут параллельными. Ответвления могут иметь углы расхождения в 45 или 90 градусов. Их применяют зачастую для монтажа слива с ванны, мойки и прочих сантехнических устройств.
6. Отвод. Предназначен для того, чтобы повернуть трубопровод на угол в 30, 40 и 90 градусов.
7. Компенсационный патрубок. Применяется в случае необходимости проведения ремонта или замены повреждённых участков.
8. Заглушка. С её помощью происходит перекрытие пути транспортировки жидкости. Применяются заглушки для того, чтобы иметь возможность провести ремонтные работы на трубопроводной линии.
9. Четверник канализационный. Фитинг, который имеет 4 отверстия. Предназначается для подключения трёх труб к одному стояку.
10. Аэратор или клапан. Предназначается для ограничения выброса канализационных газов в помещение через унитаз. Причины проникновения неприятного запаха скрываются в нарушении разряжения в стояке, поэтому применяются такие устройства, как аэраторы.

Выше представлены фитинги для монтажа внутренней канализации. Аналогичные виды изделий могут также применяться и при обустройстве наружной системы. При обустройстве пластиковой сточной системы наружного типа применяются дополнительно такие изделия:

Обратный клапан. Устройство, предназначающееся для блокирования обратного хода жидкости. Такой клапан обязательно устанавливается тогда, когда уклон наружного канализационного трубопровода менее 2 см.

Двухколенный сифон. Позволяет соединить две параллельно идущие трубы, формируя на месте стыкования изгиб. Такой изгиб предотвращает поступление неприятных газов в обратном пути.

Однако выше представлены далеко не все виды фитингов, которые применяются для соединения трубопроводов из пластика. Помимо различия в конструкции, они также отличаются по диаметру, поэтому нужно знать размер трубы, применяющийся для монтажа трубопровода.

Нормативные документы по устройству внутренних и внешних сетей

Любые документы, касающиеся  устройства тех или иных  объектов, создаются   на основании длительного опыта, полученного при их строительстве и эксплуатации. Поэтому  не исполнять их требования – себе дороже.

Касательно рассматриваемой темы, таковыми являются:

1. СНиП 02.04,21-85 Водопроводы и канлизация зданий. Он рассматривает правила проектирования, строительства и эксплуатации канализационных систем внутридомового применения.
2. В рекомендациях СНиПа 02.04,03-85 Канлизация. Наружные сети и сооружение рассматриваются вопросы проектировании, постройки и эксплуатации наружных сетей.

В указанных документах можно найти все необходимые требования и допуски.

Максимальный угол уклона

При  строительстве иногда возникает необходимость увеличить угол наклона. Этот вариант также  оговаривается в первом из указанных выше документов. Показатель  максимального уклона канализационной трубы, «с учетом местных условий», может достигать 0,15 метрового размера, то есть до 15 сантиметров на метр трубопровода.

Однако напомним, что в такой ситуации возникает опасность заиливания системы – вода проскочит, загрязнения останутся.

Минимальный угол уклона

На определение значения минимального уклона трубопроводов канализации влияет скорость потока и его сопротивление с внутренней поверхностью трубопровода. Если отклонение по горизонтали будет слишком маленьким, возможно скапливание продуктов жизнедеятельности, что приводит к частому образованию засоров.

Минимальный угол уклона для изделий различного диаметра

Стандартная размерность величины оптимального уклона — см/м, то есть на сколько сантиметров должен опуститься метровый участок трубопровода. Данная величина напрямую зависит от диаметра трубопровода, так как элементы разного сечения отличаются различным гидравлическим сопротивлением, а значит, требуют индивидуального подхода.

Так для канализационной трубы диаметром 40 или 50 миллиметров минимальное значение наклона – 0,03 (3 сантиметра на метр трубопровода), уклон канализации 110 миллиметров должен составлять 0,012(1,2 см/м), для 150 мм минимальное значение – 0,007 (0,7 см/м), для 200 мм минимальное значение – 0,005 (0,2 см/м).

Уклон канализации и их способы выставления

Watch this video on YouTube

Разница обусловлена различным характером движения жидкости в зависимости от сечения. Воде проще перемещаться по трубопроводу большего диаметра, так как потеря давления из-за трения о внутренние стенки трубопровода меньше.

Как провести расчет минимального угла наклона?

Минимальный уклон канализации в градусах не измеряется, во всей справочной литературе значение минимального наклона канализации приводится в виде десятичной дроби, которая является отношением высоты наклона к длине соответствующего участка трубопровода. Для расчета уклона канализации, то есть перепада между началом и концом участка необходимо перемножить его длину и величину наклона:

H=L*x, где H – величина перепада, L – длина участка, x – минимальное значение угла наклона.

Главное при расчете – внимательное отношение к размерностям, то есть если величина наклона взята в стандартных см/м, то и длина участка должна быть представлена в метрах.

Прокладка труб канализации – Уклоны, соединения, диаметр и многое другое.

Watch this video on YouTube

Самостоятельный монтаж внутренней и наружной систем канализации вполне возможен и не представляет особой сложности.

Но, приступая к этой работе, нужно досконально ознакомиться с теми немногочисленными и несложными правилами, которые нужно исполнять неукоснительно.

Правила монтажа канализации

При замене системы канализации к квартире, важно выполнять все работы в соответствии с правилами, поскольку от этого зависит качество и долговечность использования обновленной системы. Эти подходы реализации должны соответствовать следующим требованиям:

Эти подходы реализации должны соответствовать следующим требованиям:

• вертикальное падение – не менее 3% (3 см на 1 метр длины);
• правильное подобранный диаметр, который рекомендуется увеличивать его, когда на маршруте более трех поворотов.
• унитазы не присоединяют к одной линии с другими сантехническими приборами, а подключают непосредственно к стояку;
• кронштейны для крепления труб должны допускать их тепловые движения.

Конечно, трубы большего диаметра обеспечивают лучший сток и реже забиваются, но чем они толще, тем труднее их спрятать. Однако стоит увеличить диаметр подхода к раковине с 40 до 50 мм — это не помешает выполнению работ и улучшает сток сточных вод. Если к одному подходу подключено несколько приборов, необходимо учитывать больший поток сточных вод, однако в квартирах и домах обычно нет необходимости использовать подходы диаметром более 70 мм.

В любом случае, прежде чем приступать к работам, необходимо составить четкий и грамотный проект выполнения работ и пригласить опытных специалистов для его реализации. И только в этом случае вы гарантированно сможете выполнить все работы на качественном уровне, сможете не беспокоиться о правильности выбора способа соединения пластиковых и чугунных трубопроводов. А значит, ремонт и замена канализационной системы в доме обеспечат долговечность использования и длительный срок эксплуатации.

Видео

Чаще всего в процессе монтажа канализации приходится соединять трубы разного диаметра. Поэтому предлагаем вам посмотреть полезное видео, освещающее этот вопрос:

Монтаж канализации в доме – сложный процесс, требующий определенных умений и навыков. Трудоемкость такой работы довольно высока. Все изделия должны быть выполнены из соответствующего материала и иметь точные диаметры.

Важно, чтобы после проведения монтажа не было никакой течи. Места соединения должны оставаться сухими

Если неправильно выполнить установку стыковочной зоны, возможно появление засоров, что требует демонтажа и прокладки системы заново.

Вот почему вопрос о том, как совместить между собой канализационные пластиковые трубы, всегда актуален и требует подробного рассмотрения.

1. Разъемный. Крепление выполняется с использованием муфты или фланцев.
2. Неразъемный. Стыки совмещаются сварным методом или сажаются на клей, но также возможна установка фитингов.

Фланцевая стыковка

Такая технология подразумевает применение резиновых прокладок и чугунного крепежа. Торцы труб делаются ровными, на них устанавливается свободный фланец. После этого вставляется уплотняющая деталь, на которую сверху накладывается второй металлический плоский диск. Вся конструкция крепится болтами с гайками.

Муфтовое соединение

Торец трубы обрезается, выдерживая 90 градусов. Сначала надевается муфта, центральная ось которой должна обязательно совпадать со стыком. Затем на детали отмечаются точки, указывающие местоположение соединительного элемента.

Внутренняя поверхность изделий смазывается специальным вязким веществом. Далее труба вставляется в муфту. Конструкция надвигается на другую цилиндрическую деталь, придерживаясь выполненных насечек.

Когда монтируется безнапорная канализация, используются фитинги, сделанные из специальных гофрированных труб.

Вышеописанные способы не требуют больших финансовых затрат и привлечения дорогого оборудования или инструментов.

Технические характеристики изделий ПВХ

Поливинилхлоридные изделия производятся из термопласта, который даже после термической обработки сохраняет свои свойства, форму. Основные составляющие, применяемые в производстве – этилен и стабилизированный хлор. В дополнение к ним используют стабилизаторы, а также присадки для улучшения качества технических характеристик.

Основные технические показатели:

• Плотность – 1.4 кг/м3.
• Предел текучести жидкости – 50-56 Мпа.
• Теплопроводность – 0,15-0,25 Вт/м.
• Прочность при разрыве – 30-50 Мпа.
• Монтаж при предельных температурах пластиковых канализационных труб – от -5°C до +90°C.
• Пластичность и максимальный радиус выгибания – при 20°C – 300мм.

Разновидности сборных элементов для канализации из ПВХ

Благодаря отличным характеристикам, изделия из ПВХ завоевали особую популярность у строителей. Пластиковые изделия имеют ряд отличительных достоинств:

• Небольшой вес.
• Устойчивость к появлению засоров, нарастанию грязи на стенках.
• Не подвержены коррозийным процессам.
• Удобны в сборке. Поэтому монтаж канализации из можно провести своими руками.
• Прочные и долговечные. Срок службы трубопровода с условием правильной укладки составляет 80 лет.
• Устойчивы к воздействию кислот, щелочных веществ.
• Невысокая цена.
• Высокий диапазон внутреннего давления, в зависимости от толщины стенок и диаметра труб.
• Широкий выбор элементов, а также крепежа, позволяющий создать конструкцию любой сложности.

Пластиковые элементы, переходники

Есть небольшой недостаток – пластик плохо переносит высокие температуры, поэтому для создания отопительных систем данный материал не подойдет. Зато он отлично себя проявляет при создании канализации:

• внутренней;
• наружной;
• напорной;
• самотечной.

Названия достаточно точно отражают суть конструкции. Проложить канализационные трубы этих систем можно в частном доме и в квартире. Для создания надежного водосточного трубопровода необходимо знать правила монтажа, нюансы по его возведению.

Особенности внутренней разводки

Внутренние (в квартире или доме) канализационные сети прокладывают открытым или скрытым способом.

Первый, предполагает крепление труб к стеновым конструкциям хомутами или клипсами (для труб небольших диаметров).

При использовании второго, прокладку ведут в перегородках, за стеновыми панелями, в нишах или пространстве под полом.

Скрытый метод удобно использовать в случае, когда монтаж системы канализации ведется одновременно со строительными и отделочными работами.

При этом, в конструкциях, обязательно, предусматривают люки, дверцы и т.д. для беспрепятственного доступа к канализационной системе с целью проведения ремонтных и профилактических работ.

Выбор диаметра

Одной из важных составляющих обеспечения эффективной бесперебойной работы канализационной системы является правильный выбор диаметра труб.

При решении этой задачи, в качестве главного критерия принимают производительность сантехнического прибора, который обслуживается участком канализационной магистрали и наличие в стоках различных примесей:

• для умывальника или мойки на кухне, достаточно использования канализационных труб с диаметром 32-40 мм;
• для душевых кабин и ванн потребуется труба диаметром не менее 50 мм;
• двухдюймовые канализационные трубы потребуются для стиральной или посудомоечной машины;

унитазы и кухонные мойки, оборудованные измельчителями отходов, потребуют использования труб диаметром 70-85 мм;

трубы на три дюйма, необходимы для участков трубопроводов, к которым осуществляется подключение нескольких сантехнических приборов (инструкцию по монтажу полипропиленовых труб прочитайте здесь) или, которые осуществляют сбор стоков из различных ветвей сети.

 Практическое замечание! Закупка труб различного диаметра и фасонных изделий к ним не всегда удобна.

Для сокращения этого ассортимента и экономии средств специалисты рекомендуют разводку внутренних магистралей делать трубами одного диаметра.

Выбор их осуществляют по максимальному диаметру, необходимому для обслуживания сантехнических приборов.

Оптимальным вариантом считается разводка пластиковой трубой 50-75мм.

Все стоки собираются в вентилируемый стояк, фановую трубу диаметром, не менее 100 мм (стандартный диаметр для полимерных труб – 110 мм).

Некоторые нюансы проектирования

Монтаж систем канализации имеет некоторые нюансы, учитывать которые, необходимо, еще на стали проектирования:

• прокладку участков сети ведут с уклоном, который обеспечит свободное движение стоков к стояку и скорость потока, гарантирующую захват им твердых отходов (оптимальная величина уклона – 1 см на 1 погонный метр трубы);
• сантехнические приборы с наибольшим содержанием примесей в стоках (унитазов или раковин с измельчителями) подключают в непосредственной близости к стояку – длина участка не должна превышать 1 м;
• изменение диаметра магистрали на одном горизонтальном участке недопустимо – перепад давления на переходах может привести обратному поступлению сточных вод в сифоны сантехнических приборов (потребуется установить обратный клапан для канализации);
• количество стыков труб, необходимо минимизировать – это повысит надежность системы.

Укладка канализации в частном доме

Принципиальным отличием канализации от водопровода является толщина стен. В сточной системе нет большого напора, скачков давления, поэтому стены выбирают тоньше. Для владельцев коттеджей или частных домов проведение укладки канализации делится на две части: внутренняя и внешняя.

Разводка канализации в помещении

Особенности внутренней конструкции

Для внутренних работ используют продукцию небольшого диаметра 50, 100 и 110 мм. Самая широкая применяется при прокладке водостока от унитаза до коллектора. Для подключения других сантехнических приборов достаточно диаметра в 50 мм. При обустройстве внутренней системы нужно соблюдать правила:

Ширина фановой трубы не должна быть меньше основной магистральной ветки.
Соединение ответвлений, прилегающих горизонтально проводиться только с использованием скошенных тройников.
Составлять проектную схему, проводить работу следует там, где это будет более удобно. Расположение должно учитывать доступность для ремонта при возникновении аварийных ситуаций. Чаще всего это подвал.
Основная часть конструкции собирается в теплой части, заключительная выводиться на улицу.
Обязательным требованием является наличие защитного, выпускного клапана.
Повороты необходимо оснащать ревизиями – это доступ к внутренней части конструкции

Оно необходимо, так как именно в этих местах случается больше всего проблемных ситуаций.
Особое внимание следует уделить установке фановой трубы.
Устанавливается канализация под углом в 45 градусов.
Место выхода на улицу должно быть надежно загерметизировано.

Монтаж водостока с выводом под унитаз

После выяснения всех тонкостей можно приступать к сборке внутренней канализации. Для этого потребуется подготовить инструменты:

• молоток, зубило;
• силиконовый герметик;
• паяльник для пластиковых труб;
• уровень, маркер.

Подготовка начинается с нанесения разметки схемы от входа тройника в стояк до всех сантехнических приборов. Отметки ставят с учетом необходимого уклона. Хомуты для крепления канализационных труб к стенам и потолку устанавливают соответственно диаметру.

Особенностью внутренней разводки канализации является сила тяжести. Сточные воды сливаются самотеком вниз по законам физики. Поэтому сборку осуществляют под уклоном 1-1,5 градуса. Еще одним важным моментом является подбор диаметра сборных элементов:

• Для стояка и гофры под унитаз выбирают диаметр в 100мм.
• Для прокладки магистрали к ванной и раковине – 50мм.
• Слив от бытовых приборов (стиральной машины) – 32 мм.

Пластиковые трубы разного диаметра

После подгона всех элементов конструкции, приступают непосредственно к укладке. Алгоритм действий будет следующий:

• Внутреннюю поверхность отшлифовывают до состояния легкой шероховатости. Это обеспечит лучшее сцепление материала.
• Обезжиривают края деталей метиленхлоридом.
• Проводиться склейка элементов. Для этого используют тампон или кисточку, которой на внутреннюю часть раструба наносят небольшой слой клея, а на внешнюю соединительную поверхность толстый слой.
• Надевается фитинг так, чтобы отметки соответствовали размерам разметки. Далее детали разворачиваются по отметкам. Они должны совпасть между собой. Удерживаются в таком положении около 30 сек.
• Стык промазывают герметиком или клеем.

Соединение пластиковых элементов клеем

По такой схеме собирается вся конструкция. Если у вас есть паяльник, то соединять пластиковые трубы можно с его помощью, но стыки необходимо обрабатывать герметиком. На сборку всей канализационной системы уйдет не боле 3 часов при соблюдении всех правил. Данная схема действует и для установки водоотведения в квартире своими руками.

Как выбрать трубы: советы специалистов

Специалисты утверждают, что монтаж канализационных систем гораздо сложнее, чем установка отопления или водопровода. Ошибки при обустройстве системы канализации могут иметь очень неприятные последствия.

Для того, чтобы их избежать, следует придерживаться следующих рекомендаций:

• Все внутренние трубы, предназначенные исключительно для воды, могут иметь внутренний диаметр не более 5 см.
• Трубы,предназначенные не только для воды, должны иметь диаметр от 10см;
• Предпочтение стоит отдавать пластиковым трубам, поскольку они менее подвержены коррозии и загрязнению.
• При подключении стиральной и посудомоечных машин к системе канализации стоит помнить о том, что температура воды в них достигает 90 0 С.
• Диаметр труб может меняться от меньших к большим, но не наоборот.
• При выборе в качестве материала полиэтилена, стоит устанавливать для внутренней канализации ПВД, а для наружной — ПНД.

Как выбирать переходные муфты для полипропиленовых труб

Муфты переходные полипропиленовые имеют различные маркировки, которые всегда ставятся с учетом диаметров (двух сторон) и длины рабочей поверхности изделия. Сначала указывается меньший диаметр, затем – больший, третье число обозначает длину муфты.

Для того чтобы было понятнее, изучите представленную таблицу:

Общее наименование (маркировка)	Величина сечения конца муфты с наименьшим диаметром	Величина сечения конца муфты с наибольшим диаметром	Длина муфты
Переходная муфта 50–63–66	50	63	66
Переходная муфта 32–40–44	32	40	44
Переходная муфта 25–32–44	25	32	44
Переходная муфта 40–50–54	40	50	54
Переходная муфта 50–75–72	50	75	72
Переходная муфта 25–40–49	25	40	49
Переходная муфта 40–63–64	40	63	64
Переходная муфта 32–50–51	32	50	51
Переходная муфта 63–75–71	63	75	71
Переходная муфта 20–25–37	20	25	37

Муфты переходные полипропиленовые всех маркировок продаются в магазинах полностью готовыми к монтажу, что очень удобно при проведении ремонтных работ.

Читайте материал по теме: Оптовая продажа полипропиленовых труб

Врезка с седелкой

Самый простой и оперативный способ врезаться в канализационную трубу из пластика – задействовать седелку. Это – вариация компрессионного фитинга, конструкция которой может быть представлена или в виде хомута, или в виде накладки. В первом случае мы имеем дело с обжимной деталью, стягивающей канализационную трубу с двух сторон, а во втором – с небольшой накладкой, которая приваривается на трубопровод. Как показывает практика, обжимной хомут более надежен и практичен, поэтому для врезки лучше использовать именно его. Такая седелка может как подбираться под конкретный диаметр канализационной трубы, так и быть универсальной – предусматривающей возможность регулировки охвата хомута в зависимости от размеров трубопровода.

Седелку может монтировать на трубу двумя способами – посредством сварки или затяжки. Но в обоих случаях схема установки довольно проста в исполнении:

• Определите место врезки и просверлите в трубе отверстие, соответствующее диаметру отвода используемой седелки.
• Поочередно наденьте на канализационную трубу верхнюю и нижнюю половинки седелки. Проследите, чтобы резиновая прокладка верхней половинки плотно села на отверстие в трубе.

Врезка с седелкой

• Соедините две половинки: сварите их или затяните по бокам специальными креплениями, которые идут в комплекте к устройству.
• Обработайте все соединения силиконовым герметиком.

Таким образом, имеем три способа врезаться в канализационную пластиковую трубу: тройник, адаптер и седелка. Какой бы вариант подсоединения к системе вы не выбрали, не забывайте, что только грамотно выполненная работа даст возможность без хлопот установить новый отвод – не пренебрегайте предложенными инструкциями, и тогда качественная врезка в канализацию вам гарантирована.
