Автоматический выключатель на 16А — какую нагрузку выдерживает

Для начала отвечу на вопрос – 16A сколько киловатт (кВт)?

Все очень просто – напряжение в домашней электрической сети 220В (Вольт), чтобы узнать сколько может выдержать розетка в 16А достаточно – 220 Х 16 = 3520 Ватт, а как мы знаем в 1кВт – 1000 Вт, то получается – 3,52кВт

Если формула из школьной физики P= I * U, где P (мощность), I (сила тока), U (напряжение)

Простыми словами розетка в 16A в цепи 220В, может максимально выдержать 3,5кВТ!

Индукционная плита и розетка

Индукционная плита потребляет 7,5кВт энергии, при всех включенных 4 конфорках. Если разделить в обратном порядке, то получается 7,5кВт (7500Вт)/220В = 34,09А

Как видите потребление 34А, ваша розетка в 16А просто расплавится!

Ну хорошо думаете вы …

Тогда поставлю розетку в 32 – 40 А и подключу плиту! А не тут то было, нужно знать какой провод у вас заложен в стене, а также на какой автомат все выведено в щитке!

Все дело в том, что провода также имеют максимальный порог мощности! Так если у вас заложен провод в 2,5 мм сечением, то он может выдержать всего 5,9кВт!

Также и автомат нужно ставить на 32A, а лучше на 40A. Еще раз рекомендую эту статью! Там более подробно!

Так что рассчитывайте правильно! Иначе ваша розетка – проводка расплавится от высоко напряжения и запросто может возникнуть пожар!

ересь, формула представленная в статье подходит для постоянного напряжения, а в быту используется переменное, то есть присутствует коэффициент Fi.

Дмитрий, для обычных бытовых розеток это именно так!

По хорошему приведенная формула подходит только для постоянного напряжения. Для переменного (как в розетке) это позволит примерно оценит мощность прибора. В принципе для бытового применения будет достаточно. Розетка оплавится не от высокого напряжения, а от высокого (для нее) тока. Разогревает (проводник) именно ток. А от напряжения зависит изоляция. Грубо говоря — чем выше напряжение, тем толще изоляция.

Все-таки ток важнее учитывать. Сечение жилы больше, больше ток. Медь или алюминий. Внешняя изоляция выдерживает ток и напряжение. Учитывать только напряжение, будет неправильно.

Скажите пожалуйста, а можно ли проложить многожильный провод в стене и какого сечения для тока в 16 Ампер?, не хочу брать одножильный кабель.

Алекс, что за кабель? На сколько ампер рассчитан

Алекс, заложить то можно, НО обязательно в гофре, вот только смысл? 16 Амперный провод, это вообще ни о чем! Нужно рассчитывать хотя бы Ампер на 30 — 40, берите медный сечением в 2,5 мм!

Розетка сгорает не от повышенного напряжения- напряжение одно и то же= 220в ) И это Admin именно- опечатался. Во вторых, сечение провода подбирать можно исходя из того, что Алюминий 1 квадрат имеет пропускную способность 7 ампер, Медь 1 квадрат — 10 ампер. Вывод= медный кабель сечением 2,5 квадрата рассчитан на 25 ампер. Всё это «рассчитывание»на уровне бытовом но вполне годно. Если вам требуется запитать прибор на 8 кВт, то это в среднем 40А а значит нужен медный провод сечением 4 квадрата. ТЕПЕРЬ О ВТОРОСТЕПЕННОМ )) -Выше писали про косинус фи,поясню- если на приборе написана вольтамперная характеристика «ВА» то тут Да-нужно учитывать коофицент фи. Например стабилизатор тока на 8000 ВА — это НЕ НА потребитель 8кВт. для быта и бытовых приборов принят усреднённый коэффициент 0,8 а значит 8000 ВА умножаем на 0,8 и получаем в среднем максимальную допустимую нагрузку на стабилизатор. Для нагревательных приборов типа «тэн» (например в старых электроплитах или в чайниках, но НЕ для индукционной плиты) коэффициент фи равен единице. Тоесть в данном случае стабилизатор с 8000 ВА потянет старую электроплиту мощностью 8кВт, но не потянет кучу разных электроприборов (или индукционную плиту) с общей мощностью 8кВт, так как для кучи прибороф коэффициент уже не 1 а 0,8

Компания производитель. Купить автоматический выключатель. Цена автомата c63

Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.

Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.

Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности.  Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.

Особенности комплектации

Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.

К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.

Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.

Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.

Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.

Автомат C63 – цена

Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда. Цены на автоматы C63, даже одного производителя, могут значительно различаться.

Рекомендуем прочитать

Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn   Читать далее…

Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.

По определению, во время короткого замыкания автомат  разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры   Читать далее…

Характеристики автоматических выключателей – обозначения на корпусе

 Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.

Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата   Читать далее…

Ваш Удобный дом

Компании производители

Модульный автомат зарубежного бренда отечественной серии соответствует нормам, предъявляемым к автоматам в быту. Но промышленные они качественнее, надежнее и удобнее в установке. Самые известные из них:

  • русский – KEAZ, IEK, EKF.
  • зарубежные – ABB, Schneider Electric, Legrand;

Модульные устройства отечественных компаний производятся в Китае, хотя это не является признаком их ненадежности. По качеству несколько хуже отечественной серии зарубежных производителей. Они дешевле. Он также соответствует нормам для отечественных машин. У них обычно нет серий, подобных производственным комплексам иностранных компаний.

ГОСТ и стандарты

Например, соответствие стандарту. Вот модель от Шнайдер Электрик, которая одновременно отвечает двум международным стандартам.

Эти стандарты имеют отечественные аналоги. Для российского рынка чаще всего указывается ГОСТ Р50345.

Эта надпись означает, что выключатель можно применять только в бытовых условиях.

Обслуживать его могут рядовые потребители и лица, без прохождения какого-либо обучения и инструктажа.

Есть и другой ГОСТ Р500030.2

Эти модели уже предназначены для эксплуатации в промышленных условиях. Работать с такими аппаратами разрешается только квалифицированному персоналу.

Далее некоторые надписи могут дублировать информацию на передней панели.

U=400V – номинальное рабочее напряжение

Icn=6000А – наибольшая отключающая способность

50/60Гц – частота работы электросети

I=8In (С) – автоматический выключатель имеет характеристику “С” с пределом электромагнитного отключения 8 крат от номинального тока (+-20%).

Общие характеристики

В устройство встроены 2 вида расцепителей. Тепловой реагирует на нагревание кабеля. Поэтому в жаркую погоду срабатывание может иметь ложный характер. При разной перегрузке на автоматическое отключение уходит следующее количество времени (в Амперах):

  • 18,08 — через час;
  • 23,2 — в течение нескольких минут;
  • 40,8 — до 60 секунд.


Автомат С16 Электромагнитный расцепитель предназначен для отключения автомата во время предельных значений во время короткого замыкания. Погрешность у бытовых приборов может составлять плюс/минус 33 %. Реакция на различные пределы может быть следующей (в Амперах):

  • 80 — более, чем через 0,1 секунду;
  • 160 — через менее 0,1 секунду;
  • 4500 — может остаться пригодным для дальнейшей эксплуатации после отключения;
  • 6000 — выходит из строя, при этом есть риск, что не сработает из-за расплавленных контактов.


Реакция на сильное КЗ Пропускная способность устройства однополюсного и с большим количеством полюсов равна 16 А, то есть мощность составляет 3520-3680 Ватт (для сети в 220-230 Вольт). При силе тока равном или меньшем значении автомат не отключится при положительной температуре в 30 градусов по Цельсию.

Корпус автомата не имеет защиты от прямого попадания воды. Поэтому устанавливать его можно в отапливаемом и проветриваемом помещении или в герметичном щитке. Задняя стенка изготовлена с пазом для крепления устройства на DIN-рейку шириной 35 мм.

Подбор номинала автоматического выключателя по току и мощности нагрузки

Для выбора подходящего автомата удобно рассчитать силу тока на один киловатт мощности нагрузки и составить соответствующую таблицу. Применив формулу (2) и коэффициент мощности 0.95 для напряжения 220 В, получим:

1000 Вт / (220 В х 0,95) = 4,78 А

Учитывая, что напряжение в наших электросетях нередко не дотягивает до положенных 220 В, вполне корректно принять значение 5 А на 1 кВт мощности. Тогда таблица зависимости силы тока от нагрузки будет выглядеть в таблице 1, следующим образом:

Мощность, кВт246810121416
Сила тока, А1020304050607080

Данная таблица даёт приблизительную оценку силы переменного тока, протекающего по однофазной электрической сети при включении бытовых электроприборов. При этом следует помнить, что имеется в виду пиковая потребляемая мощность, а не средняя. Эту информацию можно найти в документации, прилагаемой к электротехническому изделию. На практике удобней пользоваться таблицей предельных нагрузок, учитывающей тот факт, что автоматы выпускаются с определённым номиналом по силе тока (таблица 2):

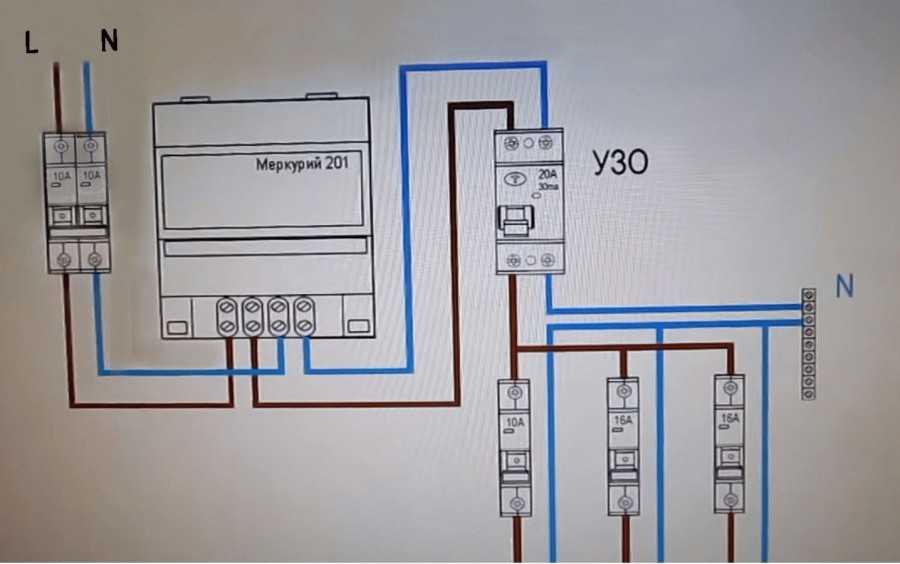

Схема подключенияНоминалы автоматов по току
10 А16 А20 А25 А32 А40 А50 А63 А
Однофазная, 220 В2,2 кВт3,5 кВт4,4 кВт5,5 кВт7,0 кВт8,8 кВт11 кВт14 кВт
Трёхфазная, 380 В6,6 кВт10,613,216,521,026,433,141,6

Например, если нужно узнать, на сколько ампер нужен автомат под мощность 15 кВт при трёхфазном токе, то ищем в таблице ближайшее большее значение – оно составляет 16,5 кВт, что соответствует автомату на 25 ампер.

В реальности существуют ограничения по выделяемой мощности. В частности, в современных городских многоквартирных домах с электроплитой выделенная мощность составляет от 10 до 12 киловатт, а на входе ставится автомат на 50 А. Эту мощность разумно разбить на группы с учётом того, что самые энергоёмкие приборы концентрируются на кухне и в ванной комнате. На каждую группу ставится свой автомат, что позволяет исключить полное обесточивание квартиры в случае возникновения перегрузки на одной из линий.

В частности, под электроплиту (или варочную панель) целесообразно сделать отдельный ввод и установить автомат на 32 или 40 ампер (в зависимости от мощности плиты и духовки), а также силовую розетку с соответствующим номинальным током. Других потребителей подключать к этой группе не стоит. Отдельная линия должна быть и у стиральной машины, и у кондиционера – для них будет достаточно автомата на 25 А.

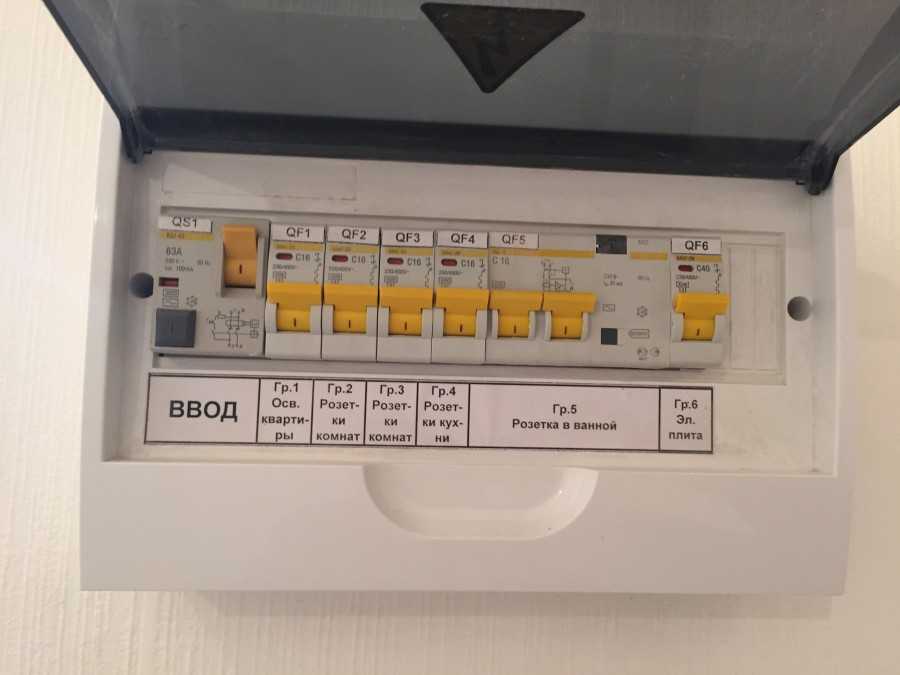

На вопрос о том, сколько розеток можно подключить на один автомат, можно ответить одной фразой: сколько угодно. Сами по себе розетки не потребляют электроэнергию, то есть не создают нагрузку на сеть. Нужно лишь позаботиться о том, чтобы суммарная мощность одновременно включаемых электроприборов соответствовала сечению провода и мощности автомата, о чём будет сказано ниже.

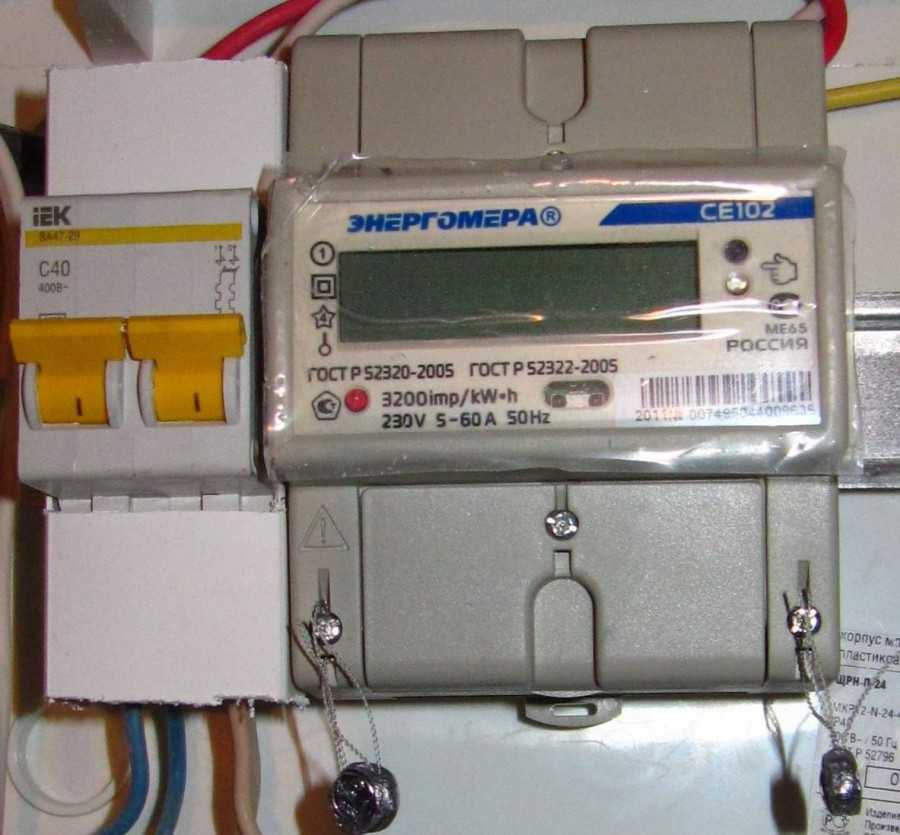

Для частного дома или коттеджа вводной автомат подбирается в зависимости от выделенной мощности. Далеко не всем хозяевам удаётся получить желаемое количество киловатт, особенно в регионах с ограниченными возможностями электросетей. Но в любом случае, как и для городских квартир, сохраняется принцип разделения потребителей на отдельные группы.

Вводной автомат для частного дома

Для начала отвечу на вопрос – 16A сколько киловатт (кВт)?

Все очень просто – напряжение в домашней электрической сети 220В (Вольт), чтобы узнать сколько может выдержать розетка в 16А достаточно – 220 Х 16 = 3520 Ватт, а как мы знаем в 1кВт – 1000 Вт, то получается – 3,52кВт

Если формула из школьной физики P= I * U, где P (мощность), I (сила тока), U (напряжение)

Простыми словами розетка в 16A в цепи 220В, может максимально выдержать 3,5кВТ!

Индукционная плита и розетка

Индукционная плита потребляет 7,5кВт энергии, при всех включенных 4 конфорках. Если разделить в обратном порядке, то получается 7,5кВт (7500Вт)/220В = 34,09А

Как видите потребление 34А, ваша розетка в 16А просто расплавится!

Ну хорошо думаете вы …

Тогда поставлю розетку в 32 – 40 А и подключу плиту! А не тут то было, нужно знать какой провод у вас заложен в стене, а также на какой автомат все выведено в щитке!

Все дело в том, что провода также имеют максимальный порог мощности! Так если у вас заложен провод в 2,5 мм сечением, то он может выдержать всего 5,9кВт!

Также и автомат нужно ставить на 32A, а лучше на 40A. Еще раз рекомендую эту статью! Там более подробно!

Так что рассчитывайте правильно! Иначе ваша розетка – проводка расплавится от высоко напряжения и запросто может возникнуть пожар!

ересь, формула представленная в статье подходит для постоянного напряжения, а в быту используется переменное, то есть присутствует коэффициент Fi.

Дмитрий, для обычных бытовых розеток это именно так!

По хорошему приведенная формула подходит только для постоянного напряжения. Для переменного (как в розетке) это позволит примерно оценит мощность прибора. В принципе для бытового применения будет достаточно. Розетка оплавится не от высокого напряжения, а от высокого (для нее) тока. Разогревает (проводник) именно ток. А от напряжения зависит изоляция. Грубо говоря — чем выше напряжение, тем толще изоляция.

Все-таки ток важнее учитывать. Сечение жилы больше, больше ток. Медь или алюминий. Внешняя изоляция выдерживает ток и напряжение. Учитывать только напряжение, будет неправильно.

Скажите пожалуйста, а можно ли проложить многожильный провод в стене и какого сечения для тока в 16 Ампер?, не хочу брать одножильный кабель.

Алекс, что за кабель? На сколько ампер рассчитан

Алекс, заложить то можно, НО обязательно в гофре, вот только смысл? 16 Амперный провод, это вообще ни о чем! Нужно рассчитывать хотя бы Ампер на 30 — 40, берите медный сечением в 2,5 мм!

Розетка сгорает не от повышенного напряжения- напряжение одно и то же= 220в ) И это Admin именно- опечатался. Во вторых, сечение провода подбирать можно исходя из того, что Алюминий 1 квадрат имеет пропускную способность 7 ампер, Медь 1 квадрат — 10 ампер. Вывод= медный кабель сечением 2,5 квадрата рассчитан на 25 ампер. Всё это «рассчитывание»на уровне бытовом но вполне годно. Если вам требуется запитать прибор на 8 кВт, то это в среднем 40А а значит нужен медный провод сечением 4 квадрата. ТЕПЕРЬ О ВТОРОСТЕПЕННОМ )) -Выше писали про косинус фи,поясню- если на приборе написана вольтамперная характеристика «ВА» то тут Да-нужно учитывать коофицент фи. Например стабилизатор тока на 8000 ВА — это НЕ НА потребитель 8кВт. для быта и бытовых приборов принят усреднённый коэффициент 0,8 а значит 8000 ВА умножаем на 0,8 и получаем в среднем максимальную допустимую нагрузку на стабилизатор. Для нагревательных приборов типа «тэн» (например в старых электроплитах или в чайниках, но НЕ для индукционной плиты) коэффициент фи равен единице. Тоесть в данном случае стабилизатор с 8000 ВА потянет старую электроплиту мощностью 8кВт, но не потянет кучу разных электроприборов (или индукционную плиту) с общей мощностью 8кВт, так как для кучи прибороф коэффициент уже не 1 а 0,8

Выбираем автомат правильно

Как же понять, автомат 16 ампер сколько киловатт выдерживает на практике?

Наиболее распространенный правильный способ выбора автоматического выключателя таков:

  • определить сечение провода
  • по правилам устройства электроустановок найти ток, который допустим для такого сечения провода
  • выбрать подходящий по этим параметрам автомат

Например, имеется медный провод сечением 1,5 кв.мм. Ток для него допустим максимум 18-19 ампер. Соответственно, согласно правилам, выбирать нужно подходящий автомат, но со смещением в меньшую сторону по таблице. И это получается 16 ампер. То есть можно ставить автомат 16 ампер.

Если же провод медный, а его сечение 2,5 кв.мм., то допустим только ток до 26-27 ампер. Поэтому максимально можно применить автомат на 25 ампер. Хотя из соображений надежности лучше установить автомат на 20 ампер.

Таким образом рассчитываются параметры необходимого автомата для остальных сечений проводов.

Время-токовая характеристика (ВТХ)

При помощи такого графического отображения можно получить наглядное представление, при каких условиях будет активирован механизм отключения питания цепи (см. рис. 2). На графике, в качестве вертикальной шкалы отображается время, необходимое для активации АВ. Горизонтальная шкала показывает соотношение I/In.

Рис. 2. Графическое отображение время токовых характеристик наиболее распространенных типов автоматов

Допустимое превышение штатного тока, определяет тип время-токовых характеристик для расцепителей в приборах, производящих автоматическое выключение. В соответствии с действующими нормативом (ГОСТ P 50345-99), каждому виду присваивается определенное обозначение (из латинских литер). Допустимое превышение определяется коэффициентом k=I/In, для каждого вида предусмотрены установленные стандартом значения (см. рис.3):

  • «А» – максимум – троекратное превышение;
  • «В» – от 3 до 5;
  • «С» – в 5-10 раз больше штатного;
  • «D» – 10-20 кратное превышение;
  • «К» – от 8 до 14;
  • «Z» – в 2-4 больше штатного.

Рисунок 3. Основные параметры активации для различных типов Заметим, что данный график полностью описывает условия активации соленоида и термоэлемента (см. рис.4).

Отображение на графике зон работы соленоида и термоэлемента

Перечень типовых время-токовых характеристик.

Определившись с маркировкой, перейдем к рассмотрению различных типов приборов, отвечающих определенному классу в зависимости от характеристик.

Таблица время токовых характеристик автоматических выключателей

Данный тип устанавливаются в цепях не подверженных кратковременным перегрузкам. В качестве примера можно привести схемы на полупроводниковых элементах, при выходе из строя которых, превышение тока незначительное. В быту такой тип не используется.

Характеристика «B»

Отличие данного вида от предыдущего заключается в токе срабатывания, он может превышать штатный от трех до пяти раз. При этом механизм соленоида гарантированно активируется при пятикратной нагрузке (время обесточивания – 0,015 сек.), термоэлемент – трехкратной (на отключение понадобиться не более 4-5 сек.).

Такие виды устройств нашли применение в сетях, для которых не характерны высокие пусковые токи, например, цепи освещения.

S201 производства компании ABB с время-токовой характеристикой B

Характеристика «C»

Это наиболее распространенный тип, его допустимая перегрузка выше, чем у двух предыдущих видов. При пятикратном превышении штатного режима срабатывает термоэлемент, это схема, отключающая электропитание в течение полутора секунд. Механизм соленоида активируется, когда перегрузка превысит норму в десять раз.

Данные АВ рассчитаны на защиту электроцепи, в которой может возникнуть умеренный пусковой ток, что характерно для бытовой сети, для которой характерна смешанная нагрузка. Покупая устройство для дома, рекомендуется остановить свой выбор на этом виде.

Трехполюсный автомат Legrand

Характеристика «D»

Применяются такие приспособления в цепях с большими пусковыми токами. Например, для защиты пусковых устройств асинхронных электродвигателей. На рисунке 9 показано два прибора этой группы (a и b).

Рисунок 9. а) ВА51-35; b) BA57-35; c) BA88-35

Характеристика «K»

У таких АВ активация механизма соленоида возможна при превышении токовой нагрузки в 8 раз, и гарантированно произойдет, когда будет двенадцати кратная перегрузка штатного режима (восемнадцати кратное для постоянного напряжения). Время отключения нагрузки не более 0,02 сек. Что касается термоэлемента, то его активация возможна при превышении 1,05 от штатного режима.

Характеристика «Z»

Данный тип отличается небольшим допустимым превышением штатного тока, минимальная граница – двух кратная от штатной, максимальная – четырех кратная. Параметры срабатывания термоэлемента, такие же, как и у АВ с характеристикой К.

Этот подвид применяется для подключения электронных приборов.

Характеристика «MA»

Отличительная особенность этой группы – не используется термоэлемент для отключения нагрузки. То есть прибор предохраняет только от КЗ, этого вполне достаточно, чтобы подключить электрический двигатель. На рисунке 9 показано такое приспособление (с).

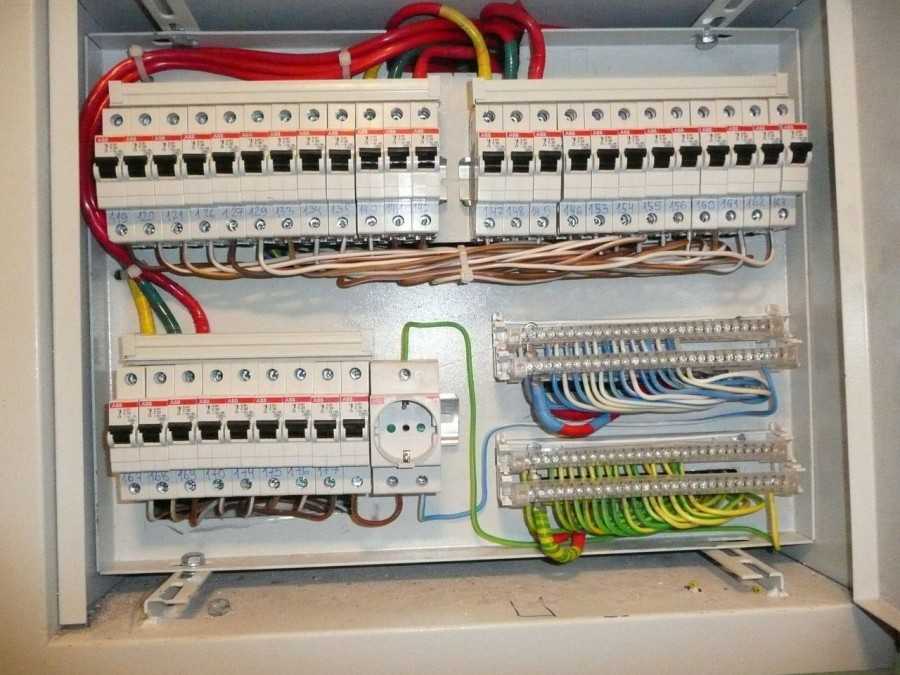

Методы совмещения

Гребенка

Установка отличается несложностью. Под необходимое количество автоматов подбирают определённую модель гребёнки с требуемым числом полюсов.

При выборе гребёнки с максимальным числом контактов, следует устранить излишки, используя ножовку. Заканчивая установку, шина вставляется одновременно в каждый зажим, а потом затягиваются винты. Установка выходов осуществляется соответственно схем.

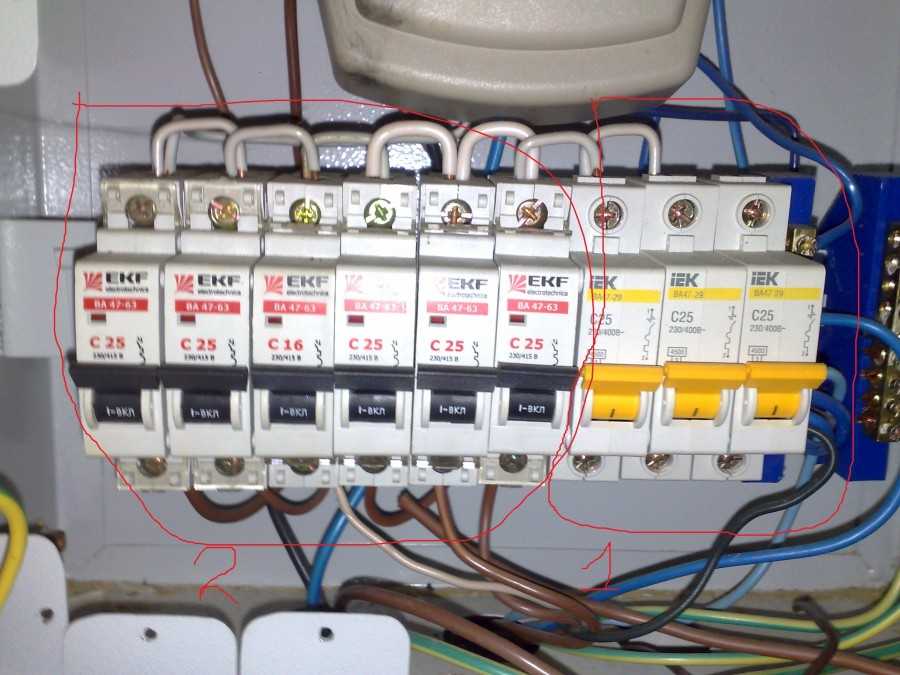

Перемычки

Соединение автоматов посредством перемычек используется, когда выключателей небольшое количество и при этом хватает в щитке пространства для беспрепятственного доступа ко всем контактам. Данный метод можно эксплуатировать не только для однофазного типа цепи, но и для трёхфазного варианта.

Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения. Для применяемых проводников, так называемых, одножильных выбирается сечение для совмещения проводов автоматов с предварительно рассчитанной мощностью. К одному из подходящих способов создания перемычек относится безотрывный метод.

По окончанию подобной подготовки предпочтительно устранить с концов имеющуюся изоляцию приблизительно на сантиметр, затем оголить провод, убрав плёнку посредством ножа.

Потом следует установить концы в отверстия входа, зажав при этом винты. Затем осуществляется подключение нагрузочных источников к выходу, как на фото, где показано соединение выключателей автоматических наглядно.

Не стоит забывать, что нулевые, а также фазные провода важно прижимать не плотно из-за их возможности нагревания при работе электрической сети, а также вероятности возникновения нежелательного совмещения нуля с фазой по причине размягчения изоляции под влиянием нагревания

Для совмещения выключателей шлейфом можно воспользоваться проводом многожильного вида с требуемым сечением

Однако в данном случае его важно зачистить на несколько сантиметров

На конец следует надеть специальный наконечник, соответствующий по размеру сечению применяемого провода, обжав при этом посредством клещей. Можно совместить выключатели в последовательном порядке.

Придерживаясь инструкции совмещения выключателей, обустроенных в щитке, но при отсутствии требуемого инструмента, а также наконечников, можно пролудить не изолированный провод посредством паяльника.

READ Духовые шкафы электрические встраиваемые как подключить

Помните, что правильное объединение между собой автоматов с применением проводника многожильного следует осуществлять, придерживаясь предварительно разработанную схему. В данном случае можно применять автоматы разных изготовителей. Их диаметры могут полностью отличаться, так как установка проводом гибкого типа даёт возможность сделать это.

Определяясь, каким проводом предпочтительно объединить автоматы, проверьте правильность этого соединения. Как правило, распространено это для трёхфазной схемы. Даже мизерная ошибка может стать причиной замыкания и соответственно ущерба применяемому вами электрическому устройству.

Источник

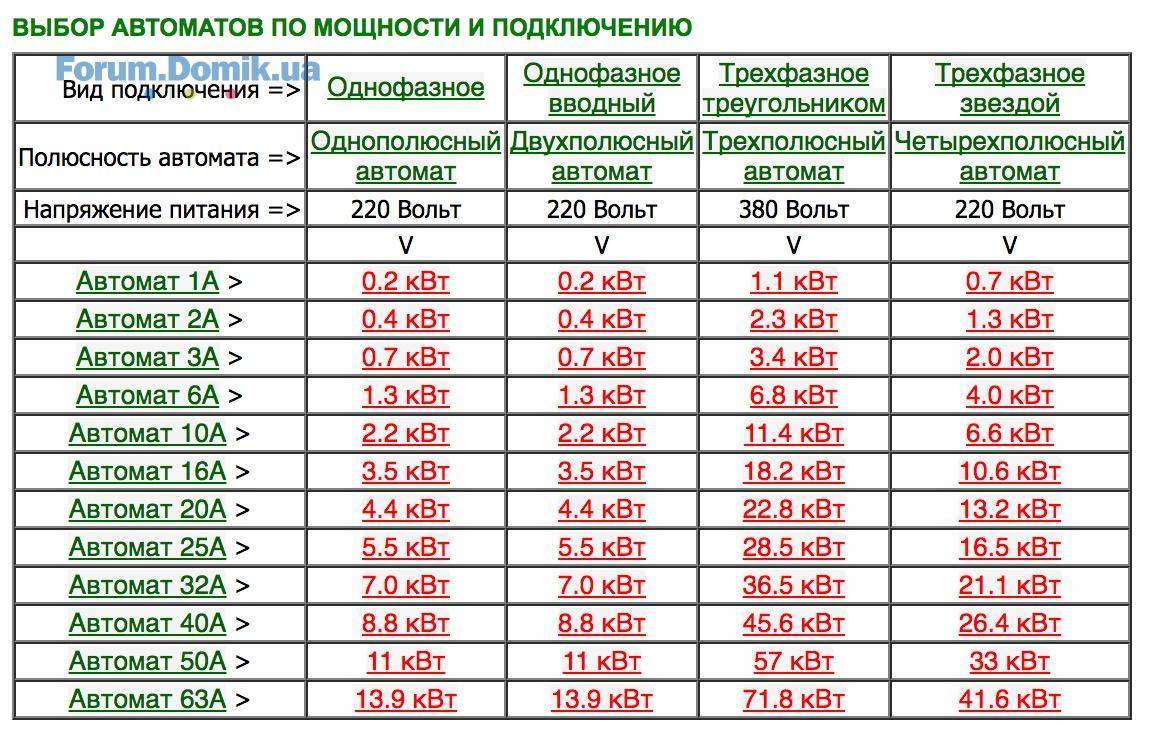

Соотношение номиналов АВ и мощностей потребителей

Чтобы определить, сколько киловатт можно подключить через автоматический выключатель определенной мощности, воспользуйтесь таблицей:

автомат 220v, Амощность, кВт
однофазныйтрехфазный
20,41,3
61,33,9
102,26,6
163,510,5
204,413,2
255,516,4
327,021,1
408,826,3
5011,032,9
6313,941,4

Для расчета мощности вводного автомата дома, используйте коэффициент 0,7 от общей мощности потребителей.

При определении нагрузочной способности автоматического выключателя, важно учитывать не только его номинал, но и перегрузочную характеристику. Это поможет избежать ложных срабатываний во время пуска мощных электроприборов

Какой же вывод?

Каждый из автоматов имеет свои обособленные достоинства и недостатки. Одни стоят дорого, другие не такие компактные, как хотелось бы потребителю. В любом случае, выбор выключателя зависит от подведенной к жилью нагрузки, сечения проводников.

Какой из них подойдет для конкретного дома подскажет маркировка, нанесенная на корпус изделия. Работы, связанные с электропроводкой лучше доверять электрикам, так как несмотря на инновации никто не отменял правила, что каждый должен заниматься своим делом. От правильно подключенного электричества зависит безопасность всех жильцов и сохранность имущества.
