Расцепитель
Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.
Тепловой расцепитель
Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.
Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.
Магнитный расцепитель
Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.
Селективные автоматы с полупроводниковым расцепителем
Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.
Автоматический выключатель без расцепителя называется разъединителем.
Общие характеристики и маркировка
Автоматический выключатель однополюсный 25 ампер
Электротехническое оборудование, работающее в силовых цепях, представлено техническими характеристиками и стандартной маркировкой. За основу принимается ряд определяющих работу автоматического прибора параметров.
Основные показатели
Функциональность любого защитного устройства определяют:
- номинальный ток;
- коммутационная или отключающая способность;
- класс ограничения по току;
- времятоковые характеристики электромагнитного и теплового расцепителей.
В совокупности эти показатели в полной мере характеризуют его, а часть из них используется в заводской маркировке.
Дополнительные параметры
К дополнительным параметрам приборов относятся:
- допустимая мощность в нагрузке, которую способен выдерживать автомат;
- вид коммутируемого напряжения (220 или 380 Вольт);
- количество полюсов.
В отличие от основных показателей, касающихся непосредственно выключателя, эти параметры характеризуют устройство по его работе в обслуживаемой цепи. По ним удается отличать автомат трехфазный 25 Ампер, например, от его однофазного аналога.
В соответствии с количеством полюсов устройства бывают:
- однополюсными;
- двухполюсными;
- трехполюсными и четырехполюсными.

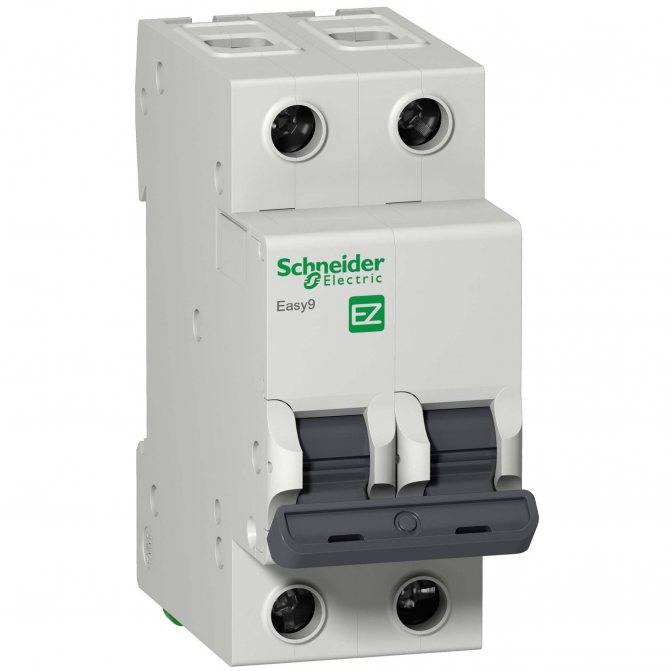

Двухполюсный
Трехполюсный
Четырехполюсный
Каждое из них имеет соответствующее количество подводящих и отводящих контактов и используется для конкретных целей. Однополюсные автоматы устанавливаются в фазные цепи питания 220 Вольт (земляная жила не задействована, т. к. прокладывается в обход коммутатора). Двухполюсные автоматы 25 Ампер нужны для одновременной коммутации фазного и земляного провода и используются для организации ввода в квартиру.
Более функциональные 3-х полюсные изделия применяются в трехфазных цепях (без нулевой жилы). 4-х полюсное устройство выбирается, когда необходимо коммутировать три фазы и нуль.
Маркировка
Маркировка автоматического выключателя

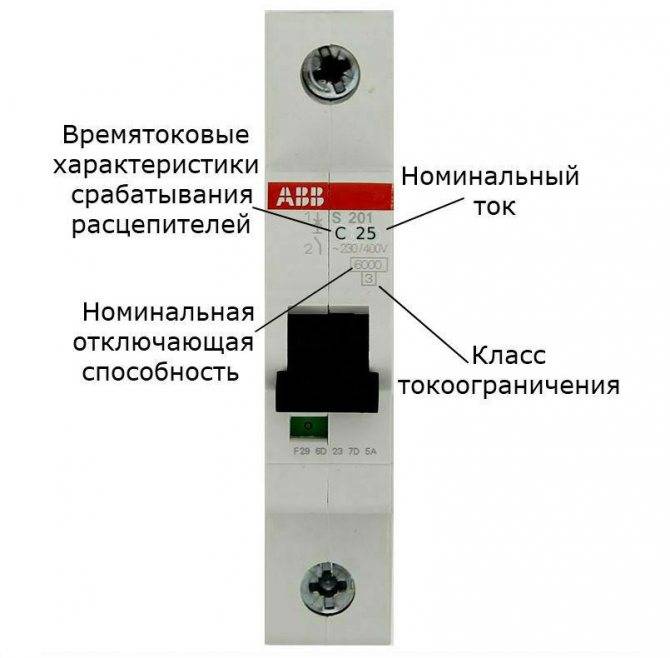

Маркировка, наносимая на автомат С25, информирует о следующих параметрах устройства:
- Символ «C» означает токовую характеристику, указывающую на временную задержку срабатывания расцепляющей цепочки.
- Цифры 25 – номинальный ток, при котором автомат работает долгое время без перегрузок (в нормальном режиме).
Ниже маркировки на лицевой панели прибора наносятся символы в рамках, означающие класс ограничения по току и номинальную отключающую способность.
Схема подключения и технические характеристики автомата на 25 ампер
Модульный автомат 25 Ампер выполняет несколько функций в электрических цепях. Во-первых, он обеспечивает их защиту при перегрузках и коротких замыканиях. Во-вторых, с его помощью линейные цепи подключаются к нагрузкам и отключаются от них. Модульными их называются потому, что приборы выпускаются в виде однополюсных блоков, из которых набираются сложные многополюсные устройства. Понять назначение автоматов на 25 Ампер поможет ознакомление с их техническими характеристиками.
- Общие характеристики и маркировка
- Основные показатели
- Дополнительные параметры
- Маркировка
- Описание основных параметров
- Области применения и схема включения

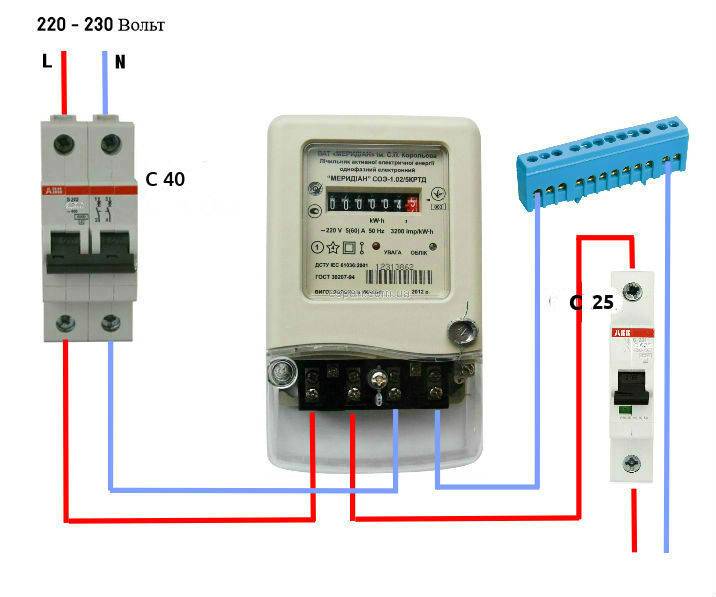

- Схема подключения
- Компании производители и марки
25 ампер сколько киловатт. Подбор автоматического выключателя по мощности
Подбор автомата по мощности
Выбор защитных автоматических выключателей производится не только в ходе установки новой электрической сети, но и при модернизации электрощита, а также при включении в цепь дополнительных мощных приборов, повышающих нагрузку до такого уровня, с которым старые устройства аварийного отключения не справляются. И в этой статье речь пойдет о том, как правильно производить подбор автомата по мощности, что следует учитывать в ходе этого процесса и каковы его особенности.
Непонимание важности этой задачи может привести к очень серьезным проблемам. Ведь зачастую пользователи не утруждают себя, производя выбор автоматического выключателя по мощности, и берут в магазине первое попавшееся устройство, пользуясь одним из двух принципов – «подешевле» или «помощнее». Такой подход, связанный с неумением или нежеланием рассчитать суммарную мощность устройств, включенных в электросеть, и в соответствии с ней подобрать защитный автомат, зачастую становится причиной выхода дорогостоящей техники из строя при коротком замыкании или даже пожара
Такой подход, связанный с неумением или нежеланием рассчитать суммарную мощность устройств, включенных в электросеть, и в соответствии с ней подобрать защитный автомат, зачастую становится причиной выхода дорогостоящей техники из строя при коротком замыкании или даже пожара.
Для чего нужны защитные автоматы и как они работают?
Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.
Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.
Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.
Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.
Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.
Чем опасно несоответствие кабеля сетевой нагрузке?
Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.
Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего. В итоге изоляционный слой начнет плавиться, что может привести к возгоранию
В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.
Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.
Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.
Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.
Причина в том, что хотя расчет автомата по мощности был сделан правильно, кабель проводки сечением 1,5 мм² был рассчитан на 19 А и не мог выдержать имеющейся нагрузки.
Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.

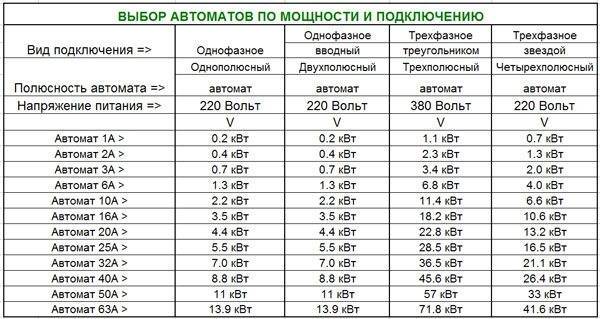

Соотношение номиналов АВ и мощностей потребителей
Чтобы определить, сколько киловатт можно подключить через автоматический выключатель определенной мощности, воспользуйтесь таблицей:
| автомат 220v, А | мощность, кВт | |
| однофазный | трехфазный | |
| 2 | 0,4 | 1,3 |
| 6 | 1,3 | 3,9 |
| 10 | 2,2 | 6,6 |
| 16 | 3,5 | 10,5 |
| 20 | 4,4 | 13,2 |
| 25 | 5,5 | 16,4 |
| 32 | 7,0 | 21,1 |
| 40 | 8,8 | 26,3 |
| 50 | 11,0 | 32,9 |
| 63 | 13,9 | 41,4 |
Для расчета мощности вводного автомата дома, используйте коэффициент 0,7 от общей мощности потребителей.
При определении нагрузочной способности автоматического выключателя, важно учитывать не только его номинал, но и перегрузочную характеристику. Это поможет избежать ложных срабатываний во время пуска мощных электроприборов
- Какое сечение провода нужно для 10 кВт?
- Как подключить электричество к дому
Полезные советы
Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору
На что необходимо обязательно обратить внимание?
У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки
Это обязательно указывается в паспорте изделия.
Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.
Кабель питания для электрического котла отопления: выбор сечения и марки
В статье «Подключение электрического котла» я немного коснулся темы выбора сечения кабеля питания для электрического котла. Здесь продолжу эту тему и более подробно расскажу, как питания для электрического котла отопления по всем его параметрам.
Общие правила подключения
Напомню общие правила подключения электрических котлов:
- Котлы до 3,5 кВт могут подключаться к электропитания через розетку.
- Котлы до 7 квт, должны подключаться, только через отдельный автомат защиты с установкой УЗО.
- Котлы 7–10 кВт, должны подключаться от 380 Вольт, только через отдельный автомат защиты.
- Котлы более 10 кВт требуют отдельного разрешения на установку.
Никаких проводов, только кабели?
Первый вопрос, который обычно остается «за кадром», почему для подключения электрокотла нужно использовать кабель, а не отдельные провода?
В теории электромонтажа и нормативах, нет никаких запретов, чтобы для питания электроустановок использовать провода, подобранные по сечению и защищенные по всем правилам.
Другое дело, что делать электропроводку проводами сложнее, или правильнее сказать неудобнее, чем кабелем. Провода нельзя проложить без защиты. Для их прокладки, обязательно, нужно использовать металлические или электротехнические пластиковые трубы. Затяжка проводов в трубы, требует некоторых навыков и специальных приспособлений.
В отличие от проводов, кабельные линии можно прокладывать: ПУЭ 2.3.33: открыто, в коробах или трубах, в том числе трубах проложенных в полах и перекрытиях, … и двойных полах.
С другой стороны, свой дом это не промышленное производство и для пожарной безопасности деревянного дома я бы защитил кабель металлической трубой, особенно если мощность у котла большая мощность.
Связь мощности и сечения кабеля
Существует прямая связь мощности подключаемого электрооборудования и сечения, используемых для питания проводников (кабеля или проводов).
Примечание: Говоря про сечение кабеля, мы говорим о сечении жил кабеля входящих в его конструкцию.
Суть этой связи в следующем. Каждый проводник способен без нагрева проводить электрический ток до определённой величины. Чем сечение проводника больше, тем больший ток он может проводить.
Так как существует математическая связь между силой тока и мощностью подключенного прибора, то есть математическая связь между сечением жил кабеля и мощностью, в нашем случае, электрического котла отопления.
Это для проводов
Это для кабелей
Пользоваться таблицам не сложно.
- По максимальной мощности котла считаете ток нагрузки (мощность делите на 220 или 380 В);
- Ищите по таблице ток нагрузки;
- Смотрите допустимое сечение жил проводников;
- Если нужно округляете сечение в большую сторону.
Для проверки используем таблицу 3 (пуэ 1.3.8).
- Котел 10кВт на 380 Вольт. Ток нагрузки 26,3 Ампера (округляем до 27 Ампер). Смотрим таблицу. Нужен кабель сечением жил 2,5 кв. мм по меди.
- Тот же котел на 220 Вольт. Ток нагрузки 45,5 Ампер (46 Ампер). Смотрим таблицу. Нужен кабель сечением жил 6 кв. мм по меди.
- Для кабелей с алюминиевыми жилами нужно выбрать сечение жил на шаг больше, чем для меди, то есть для котла 10 кВт, нужно 4 мм и 10 мм.
Количество жил кабеля питания котла
Для подключения электропитания электрических котлов отопления на 220 вольт, нужен трехжильный кабель с назначением жил: фаза (L), рабочий ноль (N), провод заземления (PE)
Для подключения электропитания электрических котлов отопления на 380 вольт, нужен пяти жильный кабель с назначением жил: фаза (L1, L2,L3), рабочий ноль (N), провод заземления (PE).
Основные критерии выбора
Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке
Номинальный ток
Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.
Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.
Количество полюсов
Существуют автоматы с разным количеством полюсов. Однополюсные применяют для защиты отдельных линий. Функции вводного автомата обычно выполняют двух, трех или четырехполюсные автоматические выключатели.
Важное правило, которое поможет выбрать количество полюсов заключается в том, что для однофазных сетей применяют двухполюсные автоматы, а для трехфазных – трех или четырехполюсник. Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения
То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов
Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов.
Трехполюсный (или четырёхполюсный) автомат используют при вводе электрического кабеля в частные дома при трехфазной сети, а также в промышленных зданиях и даже в некоторых квартирах. К каждой клемме прибора подключают по фазе (и ноль, если это четырехполюсник). Он также, как и двухполюсник имеет один общий рычаг для всех полюсов и при перегрузке отключает питание по всем фазам.
Времятоковая характеристика
Характеризует ток мгновенного расцепления и чаще всего обозначается на приборе латинскими буквами B, C или D. От времятоковой характеристики зависит чувствительность защитного устройства к пусковым токам электроприборов и оборудования. Для вводного автоматического выключателя это свойство является важным, так как оно влияет на срабатывание нижестоящих групп автоматов.
Чаще всего используют следующие типы автоматов по времятоковой характеристике:
- B – при значении тока в 3 — 5 раз выше номинального сработает электромагнитный выключатель устройства и оно мгновенно отключится;
- C – электромагнитный расцепитель отключит устройство при превышении тока в 5-10 раз;
- D – сработает при превышении тока в 10-20 раз от номинального.
Для вводного автомата в жилые помещения применяют устройства с времятоковой характеристикой типа C, так как большинство приборов в домашних условия не имеют больших пусковых токов и не будут оказывать негативного влияния на электрическую сеть квартиры или дома.
Характеристики срабатывания каждого устройства указываются в паспорте и инструкции завода-изготовителя автоматического выключателя.
Способ крепления
Все автоматические выключатели имеют стандартное крепление и помещаются на дин-рейку в электрощите. Это же правило относится и к вводным автоматам. Исключение составляют специальные устройства для промышленных целей, которые могут закрепляться без дин-рейки на специальные крепления.
Бренд выключателя
При выборе вводного защитного выключателя, также как и в случае выбора любых электротехнических устройств важно ориентироваться на известного производителя, заслужившего признание. Такие производители дают гарантию качества на свои устройства и изготавливают надежные, долговечные и безопасные автоматические выключатели
К самым популярным на сегодняшний момент относятся автоматы следующих производителей:
Модульный автомат C32
В этой статье рассматривается модульный автомат C32. Модульным автомат называется из-за того, что каждый его полюс – это отдельный стандартный модуль. По существу, изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. Таким образом, модульный автомат отличаются от других видов автоматов методом изготовления корпуса и его сборкой. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.
Как правило, ширина модуля обычно 18 мм. Впрочем, у некоторых компаний производителей ширина модуля автомата может различаться. Например, у ABB ширина модуля автомата 17,5мм. А вот у Siemens модуль автомата 17,6мм.
В некоторых сериях специализированные модульные однополюсные автоматы могут быть нестандартной ширины. Однако, они все равно измеряются в стандартных модулях компании производителя. К примеру, автомат может быть шириной 0,5 модуля или 1,5 модуля.
Как обычно, с задней стороны модульного автоматического выключателя расположена защёлка. Защелка позволяет крепить автоматы на DIN рейки, расположенные в электрощите.
В принципе, серии модульных автоматических выключателей выпускают на номинальный ток до 125 ампер. В свою очередь, бытовые серии автоматов изготавливаются на ток до 63 ампер.
Теперь опредилемся,как выбрать сечения кабеля для электропроводки
По приведенным выше формулам можно рассчитать мощность электросети и значение рабочего тока в сети. Остаяется по полученным значениям выбрать сечение электрического кабеля, который можно использовать для рассчитываемой проводки в квартире.
Это совсем просто. В настольной книги электрика, ПУЭ-правила устройства электрустановок, все сделано за нас. По таблице ниже ищете значение расчитаного тока нагрузки или расчетную мощность сети и выбираете сечение электрического кабеля.Таблица приводится для медных жил кабелей или проще, медного кабеля ,потому что использование аллюминевых кабелей в электропроводке жилых помещений запрещено.(читайте ПУЭ изд.7)
| Проложенные открыто | |||
| Сечение жил кабеля | Медные жилы | ||
| мм2 | Ток нагрузки | Мощн.кВт | |
| А | 220 В | 380 В | |
| 0,5 | 11 | 2,4 | |
| 0,75 | 15 | 3,3 | |
| 1 | 17 | 3,7 | 6,4 |
| 1,5 | 23 | 5 | 8,7 |
| 2 | 26 | 5,7 | 9,8 |
| 2,5 | 30 | 6,6 | 11 |
| 4 | 41 | 9 | 15 |
| 5 | 50 | 11 | 19 |
| 10 | 80 | 17 | 30 |
| 16 | 100 | 22 | 38 |
| 25 | 140 | 30 | 53 |
| 35 | 170 | 37 | 64 |
| Проложенные в трубе | |||
| Сечение жил кабеля | Медные жилы | ||
| мм2 | Ток накрузки | Мощн.кВт | |
| А | 220 В | 380 В | |
| 0,5 | |||
| 0,75 | |||
| 1 | 14 | 3 | 5,3 |
| 1,5 | 15 | 3,3 | 5,7 |
| 2 | 19 | 4,1 | 7,2 |
| 2,5 | 21 | 4,6 | 7,9 |
| 4 | 27 | 5,9 | 10 |
| 5 | 34 | 7,4 | 12 |
| 10 | 50 | 11 | 19 |
| 16 | 80 | 17 | 30 |
| 25 | 100 | 22 | 38 |
| 35 | 135 | 29 | 51 |
Виды проводов
В случае с маркой провода лучшим решением будет вариант ПВС или КГ. Первый тип расшифровывается, как провод виниловый соединительный. Это изделие имеет токопроводящие жилы из меди, каждая из которых защищена изоляцией и все они находятся в белой оболочке. Такой силовой провод выдерживает напряжение до 450 В, а изоляционный материал не горит, что позволяет рассматриваемому проводу быть термостойким.
Его также отличается высокая прочность и отличное сопротивление к изгибу. Можно применять даже в неотапливаемых и влажных зданиях, где он прослужит 6–10 лет, в зависимости от эксплуатационных условий. Отлично подходит для подключения электроплит.
Если говорить о проводе типа КГ, то его название расшифровывается, как кабель гибкий. Его оболочка выполнена из специального типа резины. Кроме того, такая же оболочка защищает луженые жилы, выполненные из меди. Между проводами расположена специальная пленка, выполняющая защитную функцию. Он должна не позволять слипаться жилам из-за нагрева в результате использования.
Обычно провод КГ содержит в себе от 1 до 5 жил. Как можно понять, жильное сечение определяет мощность, которую может выдержать кабель. Эксплуатируется этот кабель в температурном диапазоне от -40 до +50 градусов. Кабель КГ может выдержать напряжение до 660 В. Обычно данный провод имеет следующее обозначение: КГ 3х5+1х4. Это значит, что здесь присутствуют 3-фазные жилы, имеющие сечение 5 кв. мм, и одна жила заземления с сечением 4 кв. мм.
Вне зависимости от того какой провод будет подбираться для подключения электроплиты, его следует покупать с запасом длины, чтобы можно было передвигать изделие. Кроме того, проводка, идущая внутри помещения и на входе в квартиру, должна быть качественной, что также следует проверить перед началом подключения.
Выбор автоматического выключателя. Основное правило
Выбирать защитный автомат надо, исходя из площади сечения провода, который этот автомат защищает (который подключен после этого автомата). А сечение провода – из максимального тока (мощности) нагрузки.
Алгоритм выбора автоматического выключателя таков:
- Определяем мощность и ток потребителей линии, которая будет питаться через автомат. Ток рассчитывается по формуле I=P/220, где 220 – номинальное напряжение, I – ток в амперах, Р – мощность в ваттах. Например, для нагревателя мощностью 2,2 кВт ток будет 10 А.
- Выбираем провод по таблице выбора сечения в зависимости от тока. Для нашего нагревателя подойдет кабель с жилой сечением 1,5 мм². Он в самых худших условиях в однофазной сети держит ток до 19А.
- Выбираем автомат, чтобы он гарантированно защищал наш провод от перегруза. Для нашего случая – 13А. Если поставить автомат с таким номинальным тепловым током, то при токе 19А (превышение в полтора раза) автомат сработает примерно через 5-10 минут, судя по время-токовым характеристикам.
Много это или мало? Учитывая, что кабель тоже имеет тепловую инерцию, и не может мгновенно расплавиться, то нормально. Но учитывая то, что нагрузка не может просто так увеличить свой ток в полтора раза, и за эти минуты может произойти пожар – это много.
Поэтому, для тока 10 А лучше использовать провод сечением 2,5 мм² (ток при открытой прокладке – 27А), а автомат 13А (при превышении в 2 раза сработает примерно через минуту). Это для тех, кто хочет перестраховаться.
При этом главное правило будет таким:
Ток провода должен быть больше тока автомата, а ток автомата – больше тока нагрузки
Iнагр < Iавт < Iпров
Имеются ввиду максимальные токи.
И если есть такая возможность, номинал автомата должен быть смещён в сторону тока нагрузки. Например, макс.ток нагрузки 8 Ампер, макс.ток провода – 27А (2,5мм2). Автомат следует выбирать не на 13 или 16, а на 10 Ампер.
Привожу таблицу выбора автомата:
АП50Б 2МТ выключатель автоматический АП-50Б 2МТ характеристика, цена, купить автомат АП50Б-2МТ
1,6А, 2,5А, 4А, 6,3А, 10А, 16А, 25А, 40А, 50А, 63А
Выключатель АП50Б 2МТ купить АП50Б-2МТ продажа автоматического выключателя АП-50Б-2МТ до 63А, купить выключатель / автомат АП50Б 2МТ 63А (АП 50Б-2МТ) возможно оптом и в розницу, актуальное наличие на складе компании вы можете узнать по телефону в отделе продаж или прислав заявку на нашу электронную почту
Описание, характеристика
Автоматический выключатель АП50Б-2МТ Технические характеристики:
Автоматический выключатель АП50Б (АП50) — это автомат, который предназначен для проведения электротока в нормальном режиме и его отключения при возникновении перегрузок и короткого замыкания (обозначение МТ) или только в случае коротких замыканий (обозначение М). Помимо этого данные изделия применяют для оперативных включений либо отключений электроцепей. При этом основное назначение автоматических выключателей АП50Б 2МТ – это защита различных кабелей (проводов), а также электрических двигателей. В случае, когда правильно выполнена система заземления данные автоматы также предотвращают поражение человека электротоком в случае косвенных прикосновений. Предлагаемые автоматы АП-50Б выпускаются промышленностью в двухполюсном исполнении 2МТ (применяют для коммутации цепей постоянного / переменного тока) и трехполюсном варианте 3МТ (для коммутации цепей переменного тока). Они соответствуют требованиям ГОСТ 9098-78
АП50Б 2МТ технические характеристики (кратко):
• Номинальный ток расцепителя, А: 50• Расцепитель тока: электромагнитный, тепловой• Число полюсов: два
Преимущества АП-50Б:
• Высокая надежность работы, простота их обслуживания• Номинальный ток – до 63 ампер, номинальное напряжение – до 500 вольт• Возможность производить регулировку уставки теплового расцепителя• Возможность их комплектования вспомогательными контактами, независимыми расцепителями, минимальными расцепителями, расцепителями цепей управления, расцепителем максимального тока в нулевом проводе• так же имеется возможность комплектования изделий защитными оболочками IP54
Структура условного обозначения автоматов: АП 50Б — ХXXХ Х XХX.Х
• АП 50Б — серия;• ХХХХ — максимальные расцепители электрото-ка:— МТ — комбинированный максимальный расцепитель т-ока (электромагнитный и тепловой);— М — электромагнитный макс. расц-тель электротока;— Т — тепловой макс. расц-тель электротока;— Х — дополнительный расц-ль:— Н — минимальный расц-ль напр. (ном. напряжения: 110, 127, 220, 380, 400, 415В перем-ного то-ка частотой 50 Гц);— Д — независимый расцепитель (ном. напр.: 110, 127, 220, 230, 240, 380, 400, 415, 440В перем. то-ка частотой 50 — 60 Гц);— О — макс-ный токовый расц. в нулевом проводе;• ХХХ — климатическое исполнение выключ-ля (У, ХЛ, Т) и категория их размещения (2, 3, 5):— УЗ, ТЗ, ХЛ5 — без оболочки;— У2, Т2, ХЛ5 — в дополнительной металлической оболочке степени защиты IP54;• Х — условное обозначение автоматов в зависимости от ном-го электротока главных цепей выкл-я: —1 — (1,6; 2,5; 4 А); —2 — (6,3; 10; 16 А); —3 — (25; 40; 50; 63 А).
Общие технические характеристики: (ап50б 2мт технические характеристики)
Наименование параметров | АП50Б 2М | АП50Б 2МТ | АП-50Б 1М2ТД | АП-50Б 3М | АП50 Б 3МТ | АП 50Б 2М3ТН | АП50Б 2МН | АП-50Б 2М3ТД | АП-50Б 2М3ТО |
| двухполюсные | трехполюсные | ||||||||
| Номинальное напряжение, В | |||||||||
| переменного т. | до 500 | до 500 | |||||||
| постоянных т-ков | до 220 | — | |||||||
| Шкала номинальных т-ков расцепителей Iн, А | |||||||||
| 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 50; 63 | 16; 25; 40; | ||||||||
| 50; 63 | |||||||||
| Уставка по т-кам мгновенного срабатывания, I/Iн | |||||||||
| 3,5 и 10 | |||||||||
| Характеристика тепловых расцепителей: | |||||||||
| не срабатывает при т-ках 1,05 Iн | — | < Iч. | — | < Iч. | < Iч. | — | < I ч. | < 1 ч. | |
| срабатывает при т оках 1,35 Iн | — | < 0,5 ч. | — | < 0,5 ч. | < 05 ч. | — | < 05 ч. | < 05 ч. | |
| Шкала ном. напряжений минимального расцепителя, В | |||||||||
| 110; 127; 220; 380; 400*; 415* перем. т. частоты 50Гц | |||||||||
| Шкала номинальныхных напряжений независимого расц-я, В | |||||||||
| 110; 127; 220; 230*; 240*; 380; 400*; 415*; 440* перем. ток-а частоты 50-60 Гц | |||||||||
| 220 – постоянного ток-а | |||||||||
| Масса (вес), кг: | |||||||||
| без оболочки | до I | до I,3 | |||||||
| в дополнительной оболочке | до 2,2 |
Классификация по времятоковому показателю
Количество ложных срабатываний автоматов при неравномерной нагрузке на сеть оптимизируется благодаря разной скорости реагирования на превышение номинального тока. Зависимость времени отключения сети от силы протекающего тока определяет следующие виды автоматических выключателей:
- A. Встречается у европейских изготовителей. Самая чувствительная модель. На отклонение от нормы отзывается мгновенно. Обычно используется для защиты линий с подключенным высокоточным оборудованием. (Номинал тока 2-3). Устанавливаются редко.
- B. Предусмотрен для помещений, оснащенных старой алюминиевой проводкой. Подходит для длинных линий, осветительных линий или цепей без возможных резких перепадов напряжения. Отключается с незначительной задержкой в 5-20 секунд при токе номиналом 3-5.
- C. Чаще встречается в современных квартирах для защиты розеточных линий, в которые подключается достаточное количество электрооборудования (стиральные, посудомоечные машины, морозильные камеры, обогреватели, микроволновые печи, ЖК-телевизоры). Отключение происходит на 1-10 секунде при токе кратном 5-10. Такой принцип нужен для стабилизации работы при незначительном перепаде.
- D. Защита оптимальна для линий с трансформаторами или большими пусковыми токами. Автоматические выключатели этого класса нельзя подключать к потребителям, ориентированным на работу с защитой классов C и B. При 10-20 номинальном токе отключается за 1-10 секунд. Наиболее низкая чувствительность к увеличению тока. Иногда принято устанавливать на самом здании с целью подстраховки квартирных автоматов. Если те вдруг не сработают, то произойдет отключение от сети всего здания.
Это самые распространенные типы. Ряд производственных моделей дополнен еще тремя группами: L, K и Z.
