Что обозначает маркировка кабелей

Определение предназначения проводов в щитке и электропроводке

Определить фазу в однофазном щитке можно при помощи тестера, мультиметра, индикатора, пробника в виде лампочки. Определить принадлежность каждой фазы (А, В, С, или L1, L2, L3) можно выполнив фазировку при помощи фазометра.

Гарантированное определение нуля (в системах с глухозаземленной нейтралью) обеспечивается отсутствием на проводе напряжения и наличием почти нулевого сопротивления между данным проводником и шиной заземления.

Защитный проводник PE (заземление), при отсутствии цветовой идентификации в розетке или распределительной коробке можно определить, отключив предварительно ноль в щитке, подключая между фазой и испытуемым проводом лампочку.

Если в щитке установлено УЗО, то оно сразу же выключится. Если УЗО не установлено, то лампочка на 220 В должна светиться. Если свечение тусклое, то заземление некачественное, соответственно – ненадёжное.

Культура электромонтажа

Важно не только знать расшифровку цветовой идентификации, но и последовательно соблюдать данную маркировку при разветвлениях линий и их проходе через различные устройства – автоматические выключатели, УЗО, контакторы и т д. Выполнение каждой силовой линии по всей ее протяженности одним уникальным цветом указывает на высокую культуру электромонтажа

Собранный таким образом электрощит будет не только эстетично выглядеть, но и позволит с одного взгляда определить прохождение силовых цепей

Выполнение каждой силовой линии по всей ее протяженности одним уникальным цветом указывает на высокую культуру электромонтажа. Собранный таким образом электрощит будет не только эстетично выглядеть, но и позволит с одного взгляда определить прохождение силовых цепей.

К сожалению, не всегда есть возможность приобрести кабельную продукцию с необходимым цветовым окрасом токонесущих жил. Например, в пятипроводном кабеле фазные проводники могут быть обозначены красным, желтым и зеленым.

Более того, может быть в наличии кабель с одноцветными жилами. В таком случае обязательно нужно выполнить прозвонку кабеля, с последующей маркировкой окончаний.

Если ввод в щит выполняется кабелем с нестандартной раскраской, то на окончания проводников нужно надеть маркировку соответствующих цветов, и продолжать силовые линии согласно выбранной идентификации.

Возможные ошибки при расшифровке цветовой маркировки

Нестандартность окраса проводов, незаметность или поблеклость цветных окончаний на одноцветных жилах кабеля может привести неверной расшифровке цветовой идентификации. Поэтому, нужно выбирать кабель с четко различимыми цветами, и лучше, чтобы окраска была произведена по всей длине жил кабеля.

Иногда производители кабельной продукции окрашивают изоляцию токонесущих жил только с торцов кабеля. Если кабель разрезается на более короткие отрезки, то необходима прозвонка отдельных жил.

Изредка несколько жил в кабеле могут быть с изоляцией одинакового цвета. Очень редко, но случается заводской брак, и окончания проводников промаркированы неверно.

Чтобы гарантированно избежать неприятностей, нужно обязательно выработать привычку проверять применяемый при монтаже кабель – помимо ошибок с раскраской там может быть обрыв жилы или короткое замыкание.

голоса

Рейтинг статьи

Провод ПУГВ

Провод ПУГВ применяется в монтаже силовых или осветительных электросетей, предназначен для установки в жилых или общественных зданиях. Расчетное напряжение – до 450 В. Аббревиатура ПУГВ расшифровывается как «провод установочный гибкий с изоляцией из ПВХ пластиката». Часто применяется для подведения электричества к станкам, рабочим механизмам, машинам и внутренним электроустановкам.

ПУГВ прокладывается в коробах, трубах, шлангах, на лотках и прочих закрепительных конструкциях в условиях, когда от проводника нужна хорошая гибкость с сохранение функциональности. Эффективен в диапазоне температур от -50˚C до +65˚С и влажности воздуха до 98% (при t˚ до 35˚C).

Конструкция провода ПУГВ включается в себя токоведущую многопроволочную медную жилу и изоляционный слой из поливинилхлоридного пластиката. В исполнении ПГУВ-Хл обладает хладостойкими характеристиками, нижний температурный предел работы провода расширяется до -65˚C. Вместо ПУГВ может использоваться маркировка ПВ-3, что означает одно и то же – кабель, аналогичный ПУВ (ПУВ-1), но в многожильном исполнении с хорошей гибкостью.

Существуют также варианты ПУГВ, удовлетворяющие повышенным требованиям безопасности:

• ПУГВнг-LS – провод с низким газо- и дымовыделением, не поддерживающий горение при групповой прокладке;
• ПУВГнг-HF – не поддерживает горение при групповой прокладке и при контакте с огнем не выделяет вредные вещества.

Групповая прокладка проводов ПУГВ допустима только снаружи зданий и в производственных помещениях с периодическим (не постоянным) присутствием людей.

Силовые, контрольные кабели

Силовые кабели предназначены для передачи и распределения электрической энергии.

Контрольные кабели предназначены для неподвижного присоединения к электрическим приборам и аппаратам.

В маркировке такого кабеля на первом месте стоит тип кабеля. Например: АВВГ, ВВГ, АВБбШв, КВВБ, КВБбШв. За основу берется медный кабель. К названию аналогичного алюминиевого кабеля в начало добавляется буква А. Например, ВВГ – медный кабель, АВВГ – алюминиевый кабель. После названия идут дополнительные характеристики.

Экран обозначается буквой э. Он нужен для защиты от электромагнитного излучения.

Изготавливается, как правило, в виде оплетки из тонких медных проволок. Например, КВВГэ. Для высоковольтных кабелей в маркировке после сечения жил через дробь указывается плотность экрана. Например, АПвПу2г 1х240/70.

Заполнение – обозначается буквой з . Например, ВВГз. Необходимо для придания кабелю идеально круглой формы. Это требуется, в частности, для герметизации кабельных вводов. Служит дополнительной изоляцией.

Если кабель изготавливается из пластиката пониженной горючести, он помечается буквами нг. Это не означает, что кабели без маркировки нг горят. Обычный кабель не распространяет горение при одиночной прокладке. Кабели из пластиката пониженной горючести не распространяют горение при прокладке в пучках.

Буквами LS обозначают кабели с пониженным дымовыделением, например, АВВГнг-LS.

Маркировка HF указывает, что изоляция кабеля не содержит галогенов.

Буквы FR означают, что кабель огнестойкий. Например, ВВГнг-FR-LS. Это не значит, что он не горит в огне. Это означает, что устройства, подключенные к электросети данным кабелем, будут работать в течение времени, которое определяется ГОСТом, даже если кабель находится в открытом огне. Максимальное время работы огнестойких кабелей в открытом огне – 180 мин.

HF – изоляция кабеля выполнена из безгалогенных материалов. Например, ВВГнг-FRHF.

ХЛ – хладостойкое исполнение. Рабочие температуры такого кабеля ниже, чем обычного. Так, например, диапазон рабочих температур кабеля КГ от -40 до +50 0С, а КГ-ХЛ от -60 до +50 0С. Применяется, как правило, при прокладке в районах Крайнего Севера.

Т – тропическое исполнение. Для районов с тропическим климатом. Оболочка кабеля содержит добавки, препятствующие образованию плесени, росту грибов. Для кабеля КГ-Т рабочие температуры от -10 до +55 0С.

Силовые кабели, как правило, имеют круглую форму. Если кабель изготавливается плоским, это помечается в названии добавлением буквы п. Например, ВВГнг-п.

Далее указывается количество жил и сечение в кв. мм. Например, КВВГэнг-LS 27×1,5. Данный кабель содержит 27 жил, каждая сечением 1,5 кв. мм. Если кабель содержит жилы разного сечения, это также указывается в маркировке. Например, КГ 3х4+1х2,5. Это означает, что данный кабель содержит 3 жилы сечением 4 кв. мм. и 1 жилу сечением 2,5 кв. мм. СИП 2 3х35+1х54,6+2х16 – после первого плюса идет несущая жила. Она изготавливается из алюминиевого сплава. Данный провод предназначен для воздушных линий передачи электроэнергии и несущая жила нужна для увеличения прочности – чтобы провод не рвался под собственным весом. После второго плюса (при его наличии) указываются жилы, используемые для подключения освещения, светильники которого расположены на столбах ЛЭП.

Жила кабеля может быть цельной или скручена из множества мелких проволок. Это так же указывается в маркировке добавлением букв ож. (однопроволочная жила) или мн. (многопроволочная жила). Например, ВБбШв 4х50мн

Обращаем Ваше внимание, что медные кабели с сечением жилы 70 кв. мм

и более по техническим причинам изготавливаются только многопроволочными.

Рабочее напряжение, на которое рассчитан кабель, тоже, как правило, входит в маркировку. Указывается оно в кВ. Например: АВБбШв 4х240ож-1. Рабочее напряжение этого кабеля 1 кВ. Кабели сечением 70 кв. мм. и более имеют рабочее напряжение не менее 1 кВ.

Для кабелей имеющих 1 жилу часто имеет значение цвет изоляции этой жилы. Он тоже может указываться в названии. Например: ВВГ 1х35 Б. Связано это с тем, что согласно Правилам устройства электроустановок (ПУЭ) расцветка жил должна позволять однозначно идентифицировать жилы кабеля. Синяя жила – нулевая, желто-зеленая – заземление. Остальные цвета используются для фазных жил. Допускается не сплошная, а полосовая расцветка жил. При этом, например, бело-синяя жила будет маркироваться как синяя. Допустимые цвета жил регламентируются ГОСТ и указаны в таблице.

Маркировка проводов

Провода маркируются по той же схеме, что и кабели. Первая позиция тоже обозначает материал жил — А — алюминий, а ее отсутствие — медь. На второй позиции могут стоять либо П (провод), либо ПП — провод плоский, Ш — шнур. В первом случае он может быть одножильным, во втором — обычно состоит из двух или трех (реже — больше) жил. Недавно появился новый вид — нагревательные провода. Они обозначаются ПН.

Маркировка проводов — какая буква что обозначает

И последняя — третья — позиция с буквами — это материал изоляции. Тут все стандартно:

• В — ПВХ;
• П — полиэтилен:
• Р — резина;
• Н — найрит;
• Л — хлопковая оболочка, покрытая лаком;
• О — хлопчатобумажная оплетка с пропиткой;
• М — из маслостойкой резины;

Но на этой позиции может находится информация о конструкции или назначении провода:

• Г — гибкий;
• Т — для прокладки в трубах;
• С — соединительный;

После букв стоят цифры. Это количество проводников (первая цифра) и их поперечное сечение (вторая).

Провода — П — обычный, круглый, ПП — плоский

При расшифровке маркировки главное — понять, где кабель, а где провод. Ведь буква «П» на второй позиции может обозначать полиэтиленовую изоляцию проводов. Ориентироваться можно по количеству букв — маркировка проводов обычно содержит 4 буквы, а кабелей — больше. Хоть это и не явный признак, но в большинстве случаев помогает. Зато остальная расшифровка маркировки проводов намного легче, чем кабельной продукции. Вот несколько примеров:

• АППВ:
  •  А — алюминиевые жилы;
  • ПП — провод плоский;
  • В — виниловая изоляция;
• ПНСВ:
  • буквы А нет — жилы медные;
  • ПН — провод нагревательный;
  • С —  стальная жила, круглая;

  • В — оболочка ПВХ;

• ПВ. У проводов этой марки через тире пишется цифра, обозначающая количество проводников в проводе (ПВ-1, ПВ-3):
  • П — провод;
  • В — виниловая оболочка (ПВХ).
• А и АС — алюминиевый провод неизолированный, АС — скрученный.
• ПР — провод с резиновой изоляцией.

Часто еще возникает вопрос: чем отличается провод от кабеля. В основном — количеством проводников. Провод чаще всего имеет одну жилу. Двух и трехжильные провода отличаются от кабелей тем, что у него есть только одна тонкая оболочка. У кабелей обычно их несколько.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

• Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
• Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

• Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
• А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Медные или алюминиевые?

Опять же, этот вопрос часто задают люди, которые не имеют никакого отношения к электромонтажу и не знают ПУЭ (правила устройства электроустановок). Если не углубляться в детали, то ответ будет единственным и очевидным: медные. Однако, провода с алюминиевыми жилами все еще используют. Главная причина – их низкая стоимость. А вот нужно ли экономить на этом, вопрос более интересный.

Рассмотрим основные недостатки алюминия:

• Более низкая проводимость (поэтому при аналогичных показателях проводимости тока сечение у алюминиевых проводов и кабелей будет больше);
• Низкая прочность, нельзя многократно изгибать;
• Подверженность быстрому окислению, как следствие – маленький срок службы.

А из преимуществ, напомним, только низкая цена. Но в итоге, если говорить об экономии, далеко не факт, что алюминиевые провода будут дешевле, так как у медных больше срок службы. И если говорить о долгосрочной перспективе, то медь оказывается выгоднее. Она в любом случае надежнее, поэтому выбирать стоит только медные провода.

Также важно помнить, что значение имеет не только выбор правильного провода и кабеля, но и его качественный монтаж. Это вопрос не только срока службы, но и безопасности

Если делать электропроводку правильно и с соблюдением всех норм, то она может прослужить десятки лет. Поэтому если у вас совсем нет опыта, то выбрать и купить провода вы можете самостоятельно, но вот доверить их прокладку лучше профессионалам. Это тот случай, когда экономить не стоит.

Группы изделий

Для электропроводки сегодня используют кабеля, обычные провода и бытовые шнуры. Это три главные группы, на которые условно можно разделить электротехнические изделия. В зависимости от предназначения они изготавливаются с разным числом жил и сечением электропроводящей сердцевины, по-разному изолируются. К примеру, если вы решили установить фонтан в дачном пруду, кабель, проложенный под водой, должен быть заизолирован особым образом.

Провод

Одна или немного проволок без изоляции, или с тонкой изолирующей пленкой, называются проводом. Некоторые специалисты их просто называют жилой. Изоляция провода обычно легкая, не металлическая. Это лак, поливинилхлорид. Изолированная лаком жила используется для обмотки трансформаторов, моторов.

Двужильный провод с ПВХ изоляцией прокладывают при монтаже домашней электропроводки в многоквартирных зданиях, на даче, в деревянных строениях, загородных коттеджах.

Провода выпускают в основном с медной и алюминиевой сердцевиной. Хотя встречаются жилы из стали и других дорогих сплавов. Провод с медными сердцевинами дороже алюминиевых, но способен пропускать ток более высоких значений. Это обеспечивает лучшую пожарную безопасность, потому что провод не нагревается. Что надо учитывать, делая проводку электричества в деревянном строении. Медные жилы способны испытывать большее число изгибов, не ломаясь, чем алюминиевые.

Хотя алюминиевые провода дешевле, но они более хрупкие, поэтому продаются и используются все реже. Медь и алюминий на открытом воздухе окисляются. Поэтому соединения следует выполнять через клеммы или хорошо изолировать, лудить, покрывать лаком.

Контакты бывают заизолированными и оголенными. Открытый вид используется на троллейбусных проводах. Изолированный провод делают защищенным и без дополнительной защиты, это – слой пластмассы, резины, к примеру, для прокладки в сыром помещении, таком как баня.

Также провода делятся на силовые, монтажные, установочные. Монтажные – медные, прокладывают в электрических щитах. Монтажные провода соединяют детали в разных приборах. Силовые и установочные используют на открытом воздухе и внутри жилья. Изделия, находящиеся под напряжением 220 вольт, называются проводами питания, они проложены в любом доме от розеток до лампочек и бытовой техники.

Кабель

Это изделие из одножильных или многожильных изолированных проводов, покрытое общей оболочкой из пластмассы, резины, винила. Кабель бывает закрыт броней, для защиты от вандалов, об этом указывается в шифре, нанесенном на изоляцию.

Кабель, в свою очередь, бывает:

• контрольный;
• силовой;
• аналоговый;
• телефонный;
• радио.

Силовой кабель передает электроэнергию к распределительным щиткам и осветительным приборам, насосам водоснабжения. Его прокладывают на улице, по воздуху и под землей, а также внутри зданий частных и производственных. Такое изделие бывает с алюминиевой жилой и медной. Сегодня чаще используют медный вариант. Изолирующий слой выполняется из резины, винила, разного полиэтилена.

Контрольный кабель способен передать сигнал информации, для управления разными устройствами. Такой кабель тоже бывает медный или алюминиевый.

Аналоговый кабель используют в различных сетях автоматики, обычно это медный провод с защитной оплеткой. Экран из оплетки защищает информационный сигнал от различных наводок.

Шнуры

Шнурами в быту называют двужильные и многожильные провода, которыми подключают электрические приборы, осветительные лампочки к сети питания в 220 в, частотой 50 Гц. Двужильный провод применяется там, где нет необходимости монтировать специальное заземление. Сегодня шнуры с евро-вилкой включают в сеть холодильники, утюги, фены, микроволновки, стиральные машины, электрочайники, кофеварочные машины. Различные удлинители тоже конструируют из шнуров, способных выдержать большую нагрузку от нескольких бытовых приборов. Их лучше делать из трех медных жил, гибких и способных проводить высокий ток.

Какими бывают провода

По проводам сегодня передают телефонные звонки, всевозможную информацию, электроэнергию промышленных размеров и бытовых. В зависимости от того, какую работу выполняет провод, он отличается разным металлом и диаметром жилы, количеством жил, изоляцией, специальными качествами. В местах повышенной пожарной опасности, к примеру, прокладывают кабеля или шнуры с изоляцией, которая плохо горит. Все эти нюансы имеют определенное обозначение в виде букв и цифр, указанных на изоляции электрических проводов.

Расшифровка маркировки проводов – это краткое перечисление технических характеристик изделия. Каждая буква маркировки указывает:

• металл, из которого сделаны центральные жилы, непосредственно пропускающие электрический ток;
• место применения данного изделия;
• материал изоляции и общих оболочек, дополнительной защиты;
• степень гибкости, устойчивость от возгорания, способность само-затухания, низкое выделение дыма, не поддержание горения;
• вид конструкции, количество жил;
• общую площадь сечения проволок, жилы;
• оптимальное напряжение, которое способно выдержать изделие, в рабочем режиме.

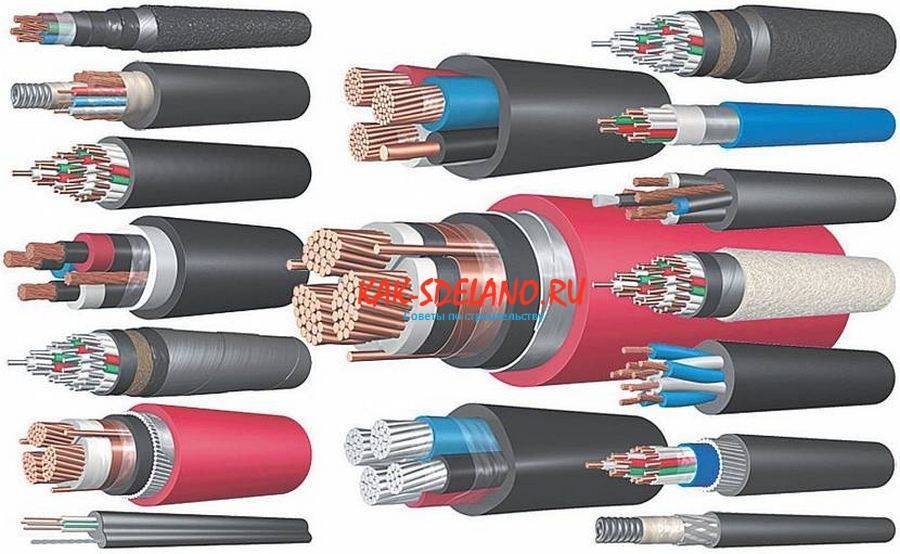

Виды электрических кабелей

Современная промышленность, выпускающая электротехническую продукцию, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид электрического кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Любой человек, решивший выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме вскоре поймет, что для таких работ чаще всего используются медные проводники и намного реже алюминиевые. Других вариантов просто не существует, хотя металлов с низким сопротивлением току достаточно много.

Почему медь и алюминий? Да все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной!

Кабельные изделия и провода для монтажа электрической проводки в жилых и других объектах делятся на несколько типов и видов: мощные силовые кабели, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные проводники и так далее.

Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам.

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет меньшее сечение жил, обычно мягкий

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.

Маркировка проводов разного назначения

Провода могут быть двух сечений:

• круглые — в маркировке это никак не отображается:
• плоские, тогда ставится буква П.

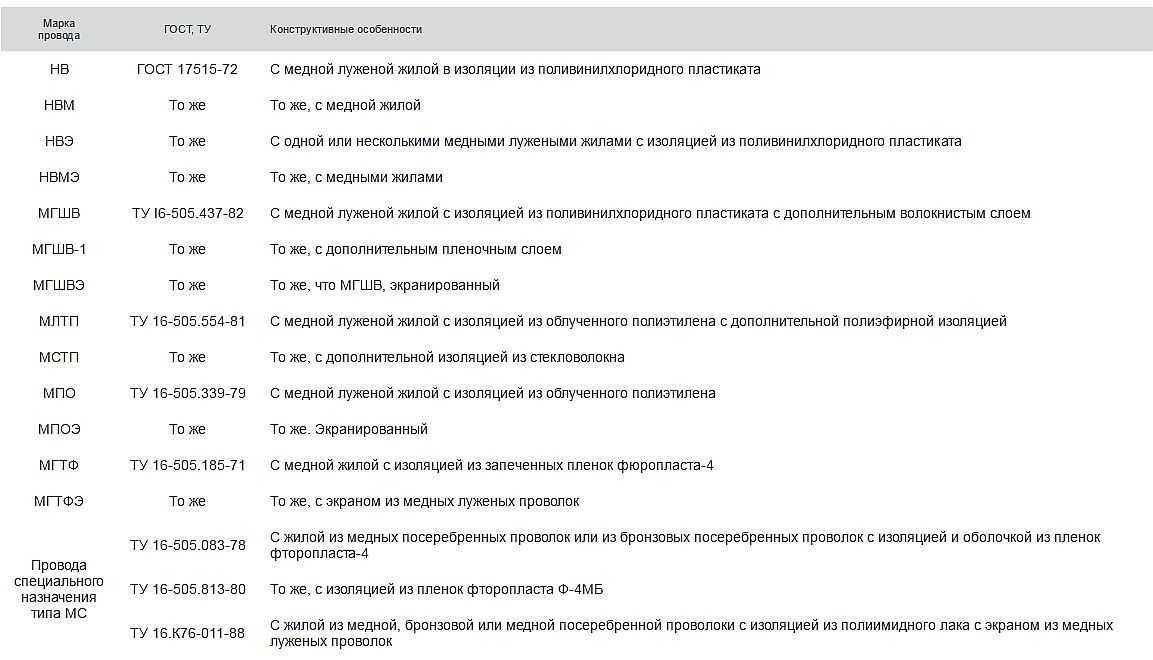

Монтажные

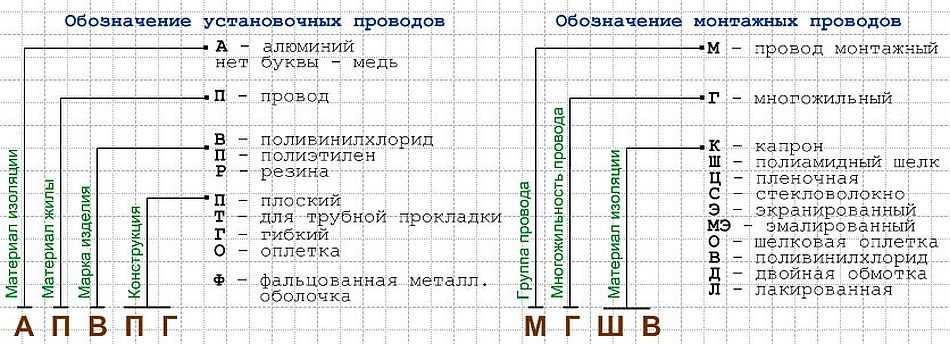

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100 °C. Для работы в среде, нагреваемой до температуры 200 °C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

• СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
  • СИП-1 тоже с неизолированной нейтралью;
  • СИП-2 — то же, но нейтраль изолирована;
    Самонесущие провода
  • СИП-4 — изолированные жилы одинакового сечения.
• А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь — все реже.
• АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.

Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.

Часто допускаемые ошибки при маркировке

Перечислим три основные ошибки:

1. Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
2. Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
3. Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.

Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.

Как правильно маркировать кабели и провода

Цветовая маркировка жил необходима для монтажа практически любой электросети. Она дает возможность быстро определить, для чего нужна та или иная жила. В результате ускоряется и упрощается монтаж электропроводки, а главное – снижается риск поражения человека электрическим током и короткого замыкания при эксплуатации электропроводки.

Отметим, что цветовая маркировка жил необходима, даже если речь идет о щите, установленном в доме с небольшим количеством кабелей. Ведь ремонтировать и обслуживать электропроводку в дальнейшем могут электротехники из соответствующих организаций. Кроме того, необходимость подобной маркировки четко указана в действующих ГОСТ и ПУЭ.

Правила маркировки кабелей в электропроводке

Цвета для разметки проводов выбраны не случайно. Они прописаны в правилах технич. эксплуатации электроустановок потребителей. Сокращенно – ПТЭЭПП. Там сказано, что жилы должны иметь цветовую и цифровую маркировку. Кроме того, соответствующие отметки должен иметь и сам распределительный щит.

В свою очередь в ПУЭ сказано следующее:

1. Распределительный щит должен иметь наименование на корпусе. Если щит установлен в квартире, то его маркировка необязательна. Если же он установлен снаружи, например, во дворе частного дома, тогда маркировка обязательна.
2. Внутри распределительного щита должен быть лист с таблицей, в которой перечислены все потребители электроэнергии с указанием потребляемой мощности. Кроме того, внутри должна быть схема сборки вводного щита, если таковая необходима.

Далее в ПТЭЭПП указано:

• Кабели и провода в модульном электротехническом устройстве следует маркировать цветом.
• На устройствах защиты должна быть маркировка, в которой указана группа электросети, для которой действует данное защитное устройство. Дополнительно должен быть порядковый номер и назначение данной группы (бойлер, освещение в гостиной и т.д.)
• В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.

Согласно действующему ГОСТ 23594–79 используется следующая маркировка:

• Провод или кабель маркируется бирками, термоусаживаемыми трубками или лентами ПВХ. Разумеется, что надписи на бирках должны быть четкими и разборчивыми. Длина бирка должна быть более 2,5 сантиметров.
• Кроме того, маркировка может наноситься не на бирки, а непосредственно на провод или кабель. Здесь также обязательным условием является разборчивость и четкость маркировки, это можно увидеть на фото:

С основными правилами нанесения опознавательных пометок мы разобрались. Теперь же рассмотрим, чем можно маркировать провода при монтаже.

Итак, мы рассмотрели наиболее важные правила маркировки проводов. Теперь расскажем, как необходимо маркировать кабели при монтаже электропроводки.

Оборудование для маркировки кабелей

Маркировка кабелей и проводов – необходимая и важная задача для надежной и безопасной эксплуатации электропроводки. Каждый электрощиток должен иметь специальные метки, которые позволяют быстро разобраться в хитросплетении проводов и кабелей. Проблема заключается в том, чтобы сделать маркировочные бирки, которые будут служить длительное время.

Оптимальным решением для этого является специальный принтер (смотрите фото ниже) для печати бирок и этикеток с маркировкой.

Конечно, если Вы не занимаетесь профессионально электромонтажом проводки, в таком принтере нет необходимости. Для бытовой электропроводки можно приобрести кабельные маркеры, которые можно увидеть на фото ниже.

С их помощью можно быстро и просто маркировать силовые и контрольные линии в электрощитках.

Что еще нужно знать?

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже.

При монтаже в электрощите следует указывать группы электропроводки. Это позволяет быстро понять, какой именно входной кабель обслуживает проблемную или вышедшую из строя группу.

Если открывая электрощит непонятно, какой именно кабель отвечает за проблемную ситуацию, необходимо с помощью индикаторной отвертки локализовать проблему. Это может занять достаточно много времени, в зависимости от сложности электропроводки.

Если жилы не имеют цветовой маркировки, то это следует произвести их маркировку. Это можно делать при помощи цветной изоленты или специальных термоусаживаемых трубок.

В результате мы получаем вот такую маркировку:

Теперь при ремонте можно быстро определить назначение каждой жилы. С помощью термоусаживаемых трубок или изоленты можно маркировать жилы не только в электрощите, но и в других устройствах, например, автоматах, УЗО и т.д.

Что еще важно знать?

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже:

При сборке электрощита маркировать группы электропроводки нужно следующим образом: провод на входе помечается как L, а на выходе – Гр (указывает, что это группы). После буквы указывается, какой номер группы и номер линии.

Также во время маркировки важно учитывать все цветовые различия, чтобы не возникло аварийной ситуации. Если же открыв шкаф, никакого обозначения не было обнаружено, то необходимо при помощи пробника определить, где какой провод находиться

О том, как пользоваться индикаторной отверткой для определения фазы и нуля, мы рассказывали в соответствующей статье. Так как это займет много времени, то при проверке лучше оставить метки, чтобы другому электрику, который будет осуществлять ремонт или обслуживание было понятно, где какой провод.

Электропровода – декоративные.

Ретро провод – разные виды проводов применяющихся, как в домах для проводки, так и на улице, выполненных в оригинальном виде. Сечение от 0,5 до 2,5 мм², оболочка, чаще всего, шелковая. Внешне декоративный ретро электропровод выглядит в духе старого времени и состоит из двух скрученных между собой проводов. Используется ретро провод дизайнерами в домах из деревянного бруса и выглядит помпезно и величественно. Декоративные провода широко используются, и имеют разнообразную модификацию. В интерьерах клубов и увеселительных заведений, можно встретить светящиеся неоном, разноцветные провода. Декоративные оплетки позволят выполнить работу любой сложности не только качественно, но и красиво.

Для чего нужна маркировка

Обозначение проводника выполняется несколькими способами:

• вручную – используется несмываемый маркер;
• с помощью этикетки – ярлыки и этикетки распечатывают на принтере и крепят на кабель;
• заводской метод – с помощью специального промышленного маркиратора.

Последний метод самый надежный, так как полученное обозначение не смывается, не изнашивается и не теряется, как этикетка.

Разбираетесь в маркировке проводов?

Да
25%

Нет
50%

Пытаюсь разобраться
25%

Проголосовало: 4

Расшифровка кода на этикетке или на кабеле позволяет совершенно точно установить следующее:

• какому ТУ или ГОСТ соответствует изделие;
• класс стойкости к нагреванию;
• цвет;
• номинальное рабочее напряжение;
• число вспомогательных жил и их сечение;
• число заземлений;
• количество фаз;
• марка.
