Что такое контуры отопления, их описание и балансировка, механизмы для ее осуществления

Проблемы балансировки контуров отопления

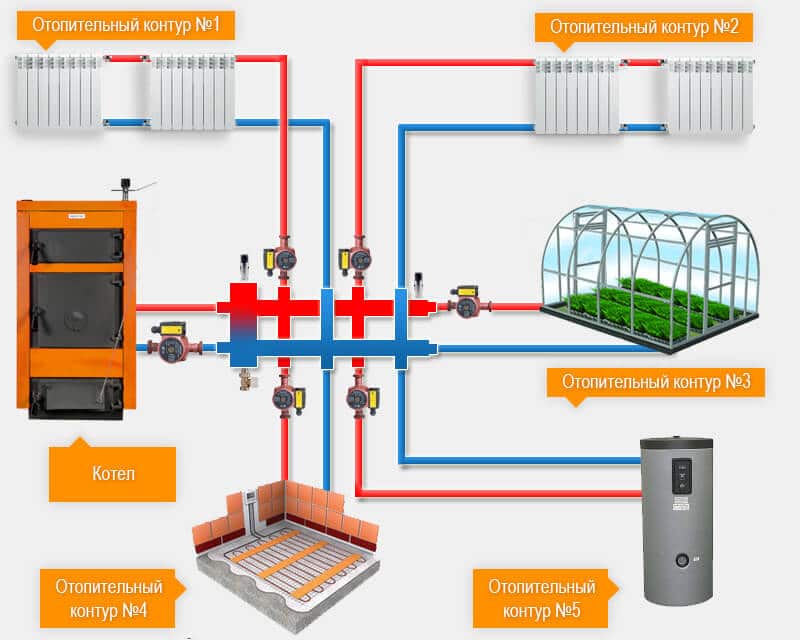

Пример двухконтурной системы отопления

Самым простым примером грамотного распределения теплоносителя по нескольким потребителям является отопление многоэтажного дома. Если бы при его создании использовалась одноконтурная схема – некоторые потребители остались бы без тепла. Поэтому в здании предусмотрено несколько контуров отопления. Такой же принцип можно применить и для автономной системы частного дома или коттеджа.

Но сначала нужно разобраться, что такое контур отопления. Представим, что на определенном участке трубопровода происходит разветвление, и часть теплоносителя направляется по отдельному контуру в другое помещение. При этом длина каждого из контуров может быть различна, так как комнаты в доме имеют неодинаковые площади. В результате в общую обратную трубу попадает вода с разной степенью остывания. Но большая проблема заключается в неравномерном распределении тепла в доме. Для устранения этого необходима балансировка контуров отопления.

Этот комплекс мер, направленных на равномерное распределение теплоносителя в зависимости от протяженности каждой ветви отопительной системы. Это можно предусмотреть еще на этапе проектирования:

• Если в системе есть два контура отопления – их длина должна быть примерно равна. Для этого делают разделение трубопроводов по площадям каждой комнаты;
• Установка распределительных коллекторов. Их преимущества заключается в возможности использования специальных элементов, которые в автоматическом режиме ограничивают приток теплоносителя. Определяющим показателем является длина контура отопления;
• Применение специальных устройств, регулирующих объем горячей воды в зависимости от установленных значений.

Работа с однотрубной и двухтрубной системой

Стоит сразу сказать, что процедура балансировки различается в зависимости от того, с какой системой вы работаете. Для однотрубной и двухтрубной процедура одна, для коллекторной и теплых полов — другая. Начнем с первой.

Суть процедуры проста. Необходимо сначала измерить текущий температурный режим у всех радиаторов. При обнаружении критической разницы в показателях гармония достигается путем регулировки потока с помощью специальных балансировочных кранов, расположенных у входа в батарею. Пошагово процедура выглядит следующим образом.

1. После того как котел прогрел теплоноситель до максимально возможной температуры, откройте все клапаны, отвечающие за регулировку тока.
2. измерьте температуру жидкости на выходе ее из котла. Для этого необходимо приложить электронный контактный термометр к тому патрубку, с помощью которого к водонагревателю подсоединяется труба, ведущая к радиаторам и прочим отопительным приборам.
3. Перейдите к радиатору, который расположен ближе всего к котельной. По очереди приложите термометр к трубам, по которым теплоноситель подается и уходит. В идеале, разница температур должна составлять не более 10 градусов между притоком и оттоком. Если этот показатель в норме, то с данным радиатором проблем нет.
4. Произведите проверку каждого радиатора точно так же, как описано в третьем пункте. Результаты наблюдений обязательно записывайте.
5. Теперь сравните показатели, полученные на входной трубе первой и последней батареи в контуре. Если разница находится в пределах двух градусов, то у первой пары радиаторов прикройте балансировочные вентили на пол-оборота или на целый оборот. Затем снова произведите измерения.
6. Когда добьетесь таким образом разницы от трех до семи градусов между первой и последней батареей, у первых двух радиаторов снова прикройте вентили, теперь уже процентов на 50–70. У обогревателей, расположенных в середине контура, произведите ту же процедуру, но на 30–40 процентов. Радиаторы, завершающие систему, не трогайте.
7. После проведения всех этих процедур подождите полчаса. За это время радиаторы прогреются уже с учетом нововведений. Снова произведите замеры. Если разница между первым и последним радиатором составляет 2–3 градуса, то все нормально. Если нет, то снова повторите настройку каждого обогревателя. Вентили следует перекрывать понемногу, на четверть или половину оборота. Когда добьетесь того, чтобы температура во всех прогретых батареях стала одинаковой, процедура будет завершена.

Такая процедура прекрасно подходит для балансировки двухтрубной закрытой отопительной системы. Конечно, количество оборотов вентилей во время регулировки может варьироваться — все зависит от конкретно вашего дома. Поэтому не поворачивайте их сразу сильно, лучше все делать постепенно. С помощью терпения и регулярных замеров вы сможете добиться идеального результата.

Что касается однотрубной системы, к контуру которой обычно подсоединено не более четырех радиаторов, то она не нуждается в таком дотошном подходе. Как правило, ее регулировка производится путем небольшого перекрытия притока теплоносителя в батарею, которая размещена ближе всех к нагревательному котлу.

Клапана BALLOREX

Польская компания BROEN BALLOREX в своей серии Venturi занимается выпуском ручного балансировочного клапана, обладающего высокой точностью регулирования. Такой клапан представляет собой вентиль, выполняющий две функции:

• клапана с ручной регулировкой;
• запорного шарового крана.

Он позволяет производить балансировку и гидравлическое регулирование, ограничение расхода, открытие и закрытие потока рабочей среды в системе, а так же измерение температуры рабочей среды и расхода при помощи штатного расходомера. Его можно приобрести в различных исполнениях. Линейка данных клапанов выпускается с диаметром условного прохода от DN 15 до DN 200 и номинальным давлением PN 16 Вар и PN 25 Вар. Клапана с условным диаметром от DN 15 до DN 50 и давлением 16 Вар имеют фланцевое присоединение, а клапана с давлением PN 25 Вар имеют резьбовое соединение.

Клапан BROEN BALLOREX

Все балансировочные клапана и их элементы (корпус клапана, измерительная диафрагма, отсечной шар, регулировочный шток) с условным диаметром от DN 15 до DN 50 изготавливаются из хромированной латуни. А балансировочные клапана, имеющие условный диаметр от DN 65 до DN 200 изготавливаются из стали также с фланцевым или резьбовым соединением.

Клапана серии Venturi при одинаковом условном проходе выпускаются с различной пропускной способностью, зависящей от типа исполнения: high (H), standard (S) и low (L). Кроме того серия Venturi выпускается двух типов Venturi FODRV и Venturi DRV данные клапана имеют измерительные ниппели контроля расхода. Все клапана данной компании могут быть установлены в любом положении на любом участке трубопровода перед отводом или сразу за ним, перед сужением трубопровода или после.

Также данная польская компания предлагает автоматические балансировочные клапана в различных модификациях. Клапана Ballorex DP устанавливаются на обратном трубопроводе, обеспечивая на циркуляционном кольце необходимый перепад давления при любых нагрузках. Это делает возможным поэтапный запуск объект в эксплуатацию благодаря возможности зональной балансировки. Использование Ballorex DP позволяет устранить шумовые явления, которые вызываются избыточным давлением, создаваемым в других частях отопительной системы.

https://youtube.com/watch?v=-HdmcDc0lbM

Клапана от датского производителя

Еще одним производителем является датская компания Данфос, поставляющая клапана всех типов, отличающихся высоким качеством исполнения. Ручные клапаны MSV-BD LENO относятся к клапанам нового поколения. Они позволяют решать задачи по гидравлической балансировке систем отопления. При этом они сочетают в себе функции, характерные для стандартного ручного клапана и шарового крана, обеспечивая тем самым быстрое и полное перекрытие потока. Большинство моделей позволяет снять данные на выходе и входе, однако у отдельных моделей ниппель предусмотрен только с одной стороны.

Автоматический клапан ASV-M

Автоматический ASV-M, цена которого позволяет говорить об оптимальном соотношении цены и качества, можно использовать как запорную арматуру и при необходимости присоединения импульсной трубки от ASV-P(V). ASV-I. Он позволяет ограничивать максимальный расход перемещаемого теплоносителя. Клапан комплектуется специальными заглушками под измерительные ниппели. Установив ниппели можно измерить расход теплоносителя, который протекает через конкретный участок системы.

Клапана серии ASV отличаются высоким качеством исполнения. Они позволяют поддерживать постоянную разность давлений между подающим и обратным трубопроводами. ASV-P, устанавливаемый на обратном трубопроводе, отличается фиксированной настройкой 10 кПа. В то время как ASV-PV имеет измеряемую настройку 5-25 кПа, а ASV-PV Plus – 20-40 кПа.

Настройка оборудования

В некоторых случаях бывает, что после установки теплового оборудования в одних помещениях холодно, зато в других слишком жарко. Причин тому может быть несколько: подобраны несоответствующие агрегаты или же, как часто бывает, теплоноситель неправильно распределяется по контуру.

Гидравлическая балансировка важна как для больших дворцов, так и для небольших загородных домов. Ведь неправильная подача теплоносителя одинаково отрицательно влияет на обеспечение комфортных условий как в больших, так и компактных домах.

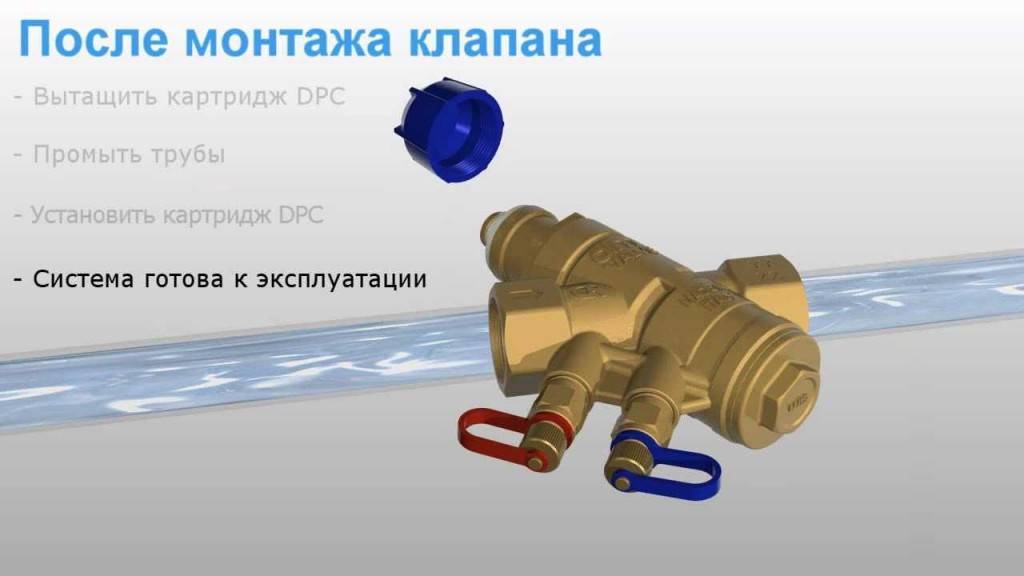

Монтаж клапана

Балансировка отопительного контура осуществляется с помощью регулировочных и перепускных клапанов, компенсаторов расхода и давления. Это оборудование непосредственно влияет на скорость движения теплоносителя и нормализует давление внутри контура.

Измерительное оборудование, которое применяется для балансировки отопительной системы и применяются для определения температуры, перепада давления и расхода тепла:

• специальный клапан Y-типа благодаря своей конструкции обладает возможностью предварительной настройки и состоит из двух измерительных ниппелей;
• другие специальные электрические высокотехнологические приборы.

Для гидравлической балансировки каждой схемы используют свою аппаратуру. Так, для однотрубных схем работы проводятся вручную, потому используются соответствующие краны. В более сложных двухтрубных системах применяются автоматические терморегуляторы и монтируются балансировочные клапаны. На практике применяют несколько способов регулировки.

https://youtube.com/watch?v=fm_dud7HRyQ

Первый, простой, но более трудоемкий, основывается на постоянных измерениях параметров в регулировочных клапанах. Другой, более эффективный, заключается в разделении схемы на элементы, которыми могут быть радиатор, несколько нагревательных приборов, стояк с трубами и другие модули. На выходе каждой группы монтируется балансировочный узел, при помощи которого можно отдельно отрегулировать каждую часть отопительной схемы. Наличие такого устройства позволяет каждой отдельной группе элементов контура отопления работать автономно.

Далее продолжают монтаж клапанов по всем частям контура. Во время проведения гидравлической балансировки обязательно нужно провести проверку системы, для чего при открытых кранах и вентилях включают насос и чистят фильтры. После проверки функционирования всех компонентов трубопровод промывают и заливают в него техническую воду. Потом включают отопления и с помощью воздухоотводов удаляют лишний воздух.

В результате работа системы нормализуется, повышается ее эффективность и увеличивается долговечность всех ее компонентов.

Что делать, если дом большой по площади

1. Для большого двухэтажного здания с большим числом раздельных помещений лучше всего подходит двухтрубная схема отопления. Она должна иметь верхний розлив и постоянную разводку радиаторов.
2. Прямо от генератора тепла согретая вода течет вверх по подающей трубе. Она огибает здание по его чердаку либо по потолку верхнего этажа.
3. Далее вода попадает в стояки, к ним подсоединены батареи. Они не размыкают полностью стояк. Каждый прибор оснащен регулировочным дросселем и перемычкой.
4. Желательно установить отсекающий вентиль на второй ветке подводящего трубопровода. Кран для стравливания воздуха можно поставить лишь один и прикрутить его у расширительного бачка на верхнем участке контура.
5. По второй (нижней) трубе, огибающей здание дом по подвалу либо полам первого этажа, вода течет обратно в котел.

То есть система с такой схемой может работать без зависящих от электроэнергии агрегатов (например, насоса). Исходя из этого, если возникнут форс-мажорные обстоятельства, вы никогда не замерзнете.

Повышение тепловой инерционности системы

Вы можете повысить своими руками тепловую инерционность обогревательной системы.

1. Удобно сделать это, выбрав чуть большее сечение контурных труб, чем необходимо по проекту.
2. Также можно заменить батареи из алюминия на чугунные аналоги. Они имеют расширенный внутренний объем секций, который увеличивает теплопроводность и теплоемкость материала. Существует мнение, что все чугунные батареи для систем отопления имеют некрасивый дизайн. Однако, это не так. Да, морально устаревшие их модели советских времен все еще выпускаются. Но помимо них рынок предлагает и современные аналоги. Например, красивые напольные радиаторы из кованого чугуна либо настенные батареи с плоскими эстетичными формами.

1. Нередко мансардный либо второй этаж дома зимой нужен лишь время от времени, например, для размещения гостей. Тогда оптимальный вариант – применить отопительную схему с двумя генераторами тепла и отдельными однотрубными контурами для каждого этажа.
2. В этом случае наверху котел будет эксплуатироваться большую часть времени в экономичном режиме, т.е. поддерживать режим температур около +5 градусов.

Особенности однотрубной системы

Однотрубная система отопления частного дома подразумевает последовательное прохождение теплоносителя по всем радиаторам, которые имеются в системе. При этом вода или другая жидкость, идущая по магистрали, отдаёт часть своего тепла в первый радиатор, что способствует снижению температуры теплоносителя.

Однотрубное отопление частного дома тем и плохо, что температура нагрева последнего в цепи радиатора значительно ниже, чем первого. Этот недостаток можно достаточно легко устранить. Для этого необходимо увеличивать последовательно число секций в батареях. При этом, чем дальше радиатор находится от начальной точки магистрали, тем больше секций он должен содержать. Это один из самых главных недостатков, который имеет однотрубное отопление.

Однотрубное подключение радиаторов отопления достаточно сложный и трудоёмкий процесс, в котором очень важно произвести правильные расчеты количества секций. Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути достаточно сильно различаются. В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления

Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её

В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления. Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её

Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути достаточно сильно различаются. В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления. Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её.

Составные части однотрубной системы

Если реализация однотрубной системы отопления осуществляется своими руками, то всегда необходимо помнить о том, что байпас, а так же все самостоятельные элементы системы должны иметь возможность перекрываться вентилями. Это делается для того, что бы в случае выхода их из строя можно было без особых проблем произвести последующую замену или ремонт.

Горизонтальная однотрубная система отопления

Данная схема однотрубного отопления частного дома подразумевает применение в одноэтажных конструкциях. Только здесь можно её реализовать. Её ещё иногда называют однотрубной системой отопления Ленинградка. Схема подключения однотрубной системы отопления в данном случае очень даже простая.

Прокладывается магистраль либо над полом, либо в конструкции самого пола. При этом в обязательном порядке необходимо уменьшить теплоотдачу магистрали, а для этого систему необходимо утеплять. Все трубы в данной системе лучше устанавливать под определённым углом, а радиаторы можно монтировать на одном уровне.

Иногда горизонтальная однотрубная система устанавливается и в частных двухэтажных домах. Однотрубная схема отопления двухэтажного дома получается несколько сложнее, чем в одноэтажной конструкции. Здесь дополнительно в систему вводится стояк, который подаёт жидкость на второй этаж. Если имеется такая возможность, то стояк нужно врезать до первого радиатора, который расположен на первом этаже.

В данной системе регулировку температуры можно сделать поэтажно. Однотрубная система отопления многоэтажного дома может быть выполнена по такому же принципу, однако всегда нужно помнить, что потерь тепла в данной ситуации не избежать. На верхних этажах всегда будет значительно холоднее, чем на нижних.

Источники

• https://pechiexpert.ru/balansirovka-sistemy-otopleniya-01/
• https://cotlix.com/balansirovka-sistemy-otopleniya
• https://mr-build.ru/newteplo/balansirovka-sistemy-otoplenia.html
• https://www.teremonline.ru/articles/balansirovka-sistem-otopleniya-pri-pomoshchi-grundfos-alpha3/
• https://www.tproekt.com/kak-otregulirovat-batarei-otoplenia/
• https://prof-kirpich.ru/otoplenie/kotly/balansirovka-sistemy-otopleniya-v-chastnom-dome.html

Виды клапанов

Клапаны разделяются на два типа:

Ручной балансировочный клапан

Преимущества ручного типа:

• Отлично функционирует при стабильном давлении.
• Подходит для домов и квартир с небольшим количеством радиаторов.
• Помогает производить ремонтные работы, не отключая всю систему отопления.

Автоматический клапан

Большее количество батарей будет способствовать неправильному функционированию клапанов. Когда термостат на первом радиаторе будет перекрыт, расход воды на втором возрастет. В результате теплоноситель в одних батареях будет доходить до кипения, а в других, в лучшем случае, лишь слегка нагреется.

Выход из ситуации — установить автоматические клапаны.

Такие балансировочные механизмы устанавливаются на стояки или ветки, оснащенные большим количеством батарей.

По принципу своей работы балансировочный клапан данного образца немного отличается от механического.

Вентиль устанавливают в положение максимального расхода воды. При уменьшении потребления теплоносителя термостатом одного из радиаторов, давление будет возрастать. Именно в этот момент и вступает в действие капиллярная трубка. Она задействует автоматический клапан, который моментально анализирует перепад давления. Корректировка расхода происходит настолько быстро, что следующие термостаты даже не успевают перекрываться.

Результат – система постоянно сбалансирована.

Преимущества автоматического типа:

• Наличие капиллярной трубки обеспечивает мгновенное задействование регулировочного механизма.
• Удерживает стабильные показатели давления, несмотря на их колебания, вызванные работой термостатов.
• Такие клапаны применяются при большом количестве батарей по всему периметру.
• Возможно создание «независимых зон».

Двухтрубные системы отопления многоквартирных домов

Системы отопления многоэтажных домов бывают следующих видов:

• вертикальные: однотрубные, двухтрубные;
• горизонтальные: с двухтрубными вертикальными стояками и однотрубными горизонтальными квартирными контурами, с двухтрубными вертикальными стояками и двухтрубными горизонтальными квартирными контурами.

Вертикальный тип системы означает, что через квартиру из нескольких комнат проходят несколько вертикальных стояков минимум по одному на комнату. Поквартирный учет потребленного тепла в этом случае невозможен. Схемы таких систем показаны на рисунке ниже.

1. Схемы вертикальных систем многоэтажных домов. а) однотрубная, б) двухтрубная.

Горизонтальный тип предполагает вертикальные стояки на лестничных клетках с индивидуальными двухтрубными вводами в квартиры, позволяющими устанавливать квартирные счетчики тепла, конструктивно входящие в состав квартирного узла регулирования и учета тепла (КУРУ), расположенного внутри или вне квартиры.

После ввода в квартиру отопительные трубы могут обходить ее по периметру или прокладываться радиально от входной двери. Для периметральной горизонтальной схемы понадобятся трубы и фитинги разных диаметров, повышающие стоимость. Расчет такой системы довольно сложен. Для радиального варианта прокладки нужны трубы и фитинги одного типоразмера, например, Ду 15 или 20 мм.

Расчет такой схемы легко выполняется вручную. Недостаток заключается в необходимости пропустить все трубы через проем входной двери. Обе горизонтальные двухтрубные схемы показаны на рисунке ниже.

2. Двухтрубные горизонтальные квартирные системы. а) периметральная схема, б) радиальная схема

ПЛЮСЫ ИНДИВИДУАЛЬНОЙ СИСТЕМЫ ОТОПЛЕНИЯ В МНОГОКВАРТИРНОМ ДОМЕ

Устройство системы отопления многоквартирного дома позволяет коммунальщикам снизить тарифы на предоставляемые услуги. Помимо финансовой экономии, сам потребитель сможет в нужное ему время увеличить или уменьшить температуру для отопления помещения. Так, регулировка системы отопления многоквартирного дома автономного типа является эффективным способом установить оптимальный температурный режим.

Экономические показатели при использовании поквартирного и централизованного отопления

• Индивидуальное отопление жилых помещений позволяет застройщикам при сдаче объекта немного снижать себестоимость квадратных метров. Связано это с тем, что большие затраты строители несут при прокладке коммуникаций. Кроме этого, устройство отопления в многоквартирном доме автономного типа дает возможность застройщикам осваивать новые территории, удаленные от населенных центров со всей инфраструктурой;
• Используя автономную систему отопления, появляется возможность минимизировать растраты тепла по пути к потребителю. Отпадает необходимость дополнительно утеплять теплотрассы, по которым подается горячая вода в квартиры потребителей, а балансировка системы отопления многоэтажного дома производится легко и относительно быстро;

Двухконтурный котел не только обогревает квартиру но и также обеспечивает горячее водоснабжение

Отдельное внимание можно уделить системе вентилирования

Когда производится наладка системы отопления многоквартирного дома и, в частности, оборудования, работающего на газу, важно понимать, что выводить продукты распада необходимо качественно
Именно в новостройках есть все необходимые условия для осуществления задуманного. Здесь монтированы современные системы вентиляции и очистки

Так, промывка системы отопления многоквартирного дома будет производиться без проблем, так как конструкция уже предусматривает ее. Чтобы установить автономное отопление квартиры в многоквартирном доме, важно согласовать все с управляющими городскими инстанциями и обязательно предоставить проект размещения оборудования.

Чем же отличается нижняя разводка от верхней?

При монтаже нижней разводки подающую магистраль прокладывают в цокольном этаже или подвале, а обратную магистраль (так называемую «обратку») – еще ниже.

Верхнюю разводку делают чаще всего по чердаку, который должен быть хорошо утеплен. При таком способе разводки в наивысшей точке отопительной системы устанавливается расширительный бачок. Главным плюсом верхней разводки является большое давление в подающих магистралях.

Благодарим за предоставленную информацию, сайты: kotel.guru,kak-svoimi-rukami.com,strojdvor.ru,ruslanbelov.ru

Особенности двухконтурных генераторов тепла

1. Главное отличие таких агрегатов от одноконтурных собратьев в том, что тепловую энергию топлива они используют не только для нагрева воды в отопительном контуре, но и в ветке для ГВС.
2. Одноконтурные аналоги также можно применять для согрева воды. Происходить это может в накопительном баке при помощи косвенного нагревания. Теплоноситель при этом будет частично отдавать энергию, протекая через дополнительный теплообменник в термически изолированном резервуаре.
3. Главное же отличие заводского двухконтурного агрегата от таких самодельных схем – прямая передача энергии тепла от топлива воде.

Как на практике работает такой агрегат

1. Для грамотно утепленных зданий, имеющих значительную площадь, озвученный режим работы двухконтурного агрегата не очень важен. Подобные постройки обладают высокой тепловой инерционностью. Поэтому, даже тогда, когда котел в течение нескольких часов греет воду лишь для хозяйственных нужд, температура в доме изменится всего на 1/2 градуса.
2. Когда здание небольшое либо недостаточно утеплено, инерционность становится важным параметром. Отопительные батареи и вода в трубах в этом случае должны остывать как можно дольше. Добиться этого можно, подобрав радиаторы с большим объемом секций и трубы с увеличенным сечением.
3. Когда существует нужда в значительных объемах и постоянных затратах горячей воды, то двухконтурный котел лучше не ставить.

Тут лучше подойдет схема отопления с двумя котлами либо одноконтурного аналога и греющей воду колонки. Двухконтурный агрегат не будет способен поддерживать комфортную температуру в помещениях, если станет работать больший процент времени на ГВС.

1. Гравитационную систему отопления также планировать с подобным котлом не следует.

Регулирующая трубопроводная арматура

Каждый элемент трубопроводной арматуры является обязательной частью системы и подбирается по определенным характеристикам к тому или иному ее типу. В перечень регулирующих устройств входят:

• регулирующие клапаны;
• расходомеры;
• терморегуляторы;
• гидравлические балансировочные клапаны.

Полнопроходные задвижки, радиаторные термостатические вентили, шаровые краны — регулирующие функции не выполняют, а только полностью перекрывают или открывают проток рабочей среды через какие-либо участки трубопровода. К примеру, для обслуживания или ремонта оборудования, а также в случаях прорывов труб. Перед балансировкой необходимо провести тест: запустить систему с открытыми запорными кранами, чтобы проверить, правильно ли работает насосное оборудование.

Чем отличается балансировочный клапан от обычного крана

В отличие от обычно запорно-регулирующей арматуры балансировочный клапан, благодаря совместному действию мембраны и пружины реагирует на изменения давления, возникающие в установке. Он поддерживает перепад давления в тупиковых зонах контура в соответствии с заданным значением. Это регулирование идеально для приборов отопления постоянно работающих на сбалансированном расходе греющей жидкости .

Такой уровень управления гидродинамическими режимами повышает экономичность работы отопительной сети, и снижает себестоимость услуг отопления и не могут быть обеспечены в условиях применения только обычных шаровых вентилей.

Отличие работы балансировочного клапана от типовых вентилей:

1. Снижает затраты на работу насосного оборудования по циркуляции теплоносителя.
2. Поддерживает разницу температур — дельта Т. Клапаны, независимые от давления, обеспечивающие расчетный расход теплоносителя через радиатор для ситуаций полной или частичной нагрузки. Следовательно, рассчитанное значение дельта T будет достигнуто, что приведет к повышению эффективности источников тепла или теплообменников.
3. Уравновешивает циркулирующий поток, измеряет перепады давления в рабочем состоянии и блокирует нарушения заданного гидравлического режима через радиатор.
4. Регулировка расходом греющей воды в зависимости от предназначения объектов приносит значительный экономический эффект, благодаря низким удельным расходам топлива.
5. Установка минимальных расходов газа и поддержка постоянного температурного режима во всех комнатах, в том числе и в период временного отсутствия жильцов.

Понятие о балансировке

Чтобы отопительная система работала максимально эффективно, важно, чтобы она отдавала тепло таким образом, чтобы равномерно прогревать все помещения. Это не только обеспечит тепло и уют в доме, но и поможет уменьшить затраты на обогрев.

Отопительные системы можно условно разделить на два типа:

Отопительные системы можно условно разделить на два типа:

• Однотрубные или двухтрубные. В них нагретый теплоноситель перемещается по трубам от отопительного котла, отдавая часть тепла каждому радиатору. Затем потерявшая тепло жидкость вновь поступает в котёл. После этого описанный здесь цикл повторяется снова.
• Система с коллекторным подключением. В ней имеется распределительное устройство, от которого отдельно идут трубы к каждому радиатору. Регулировка происходит для каждого из них независимо.

К последней категории относят системы обогрева, в которых используются не только радиаторы, но и тёплые полы.

Общий принцип балансировки в различных случаях аналогичен. В каждом из радиаторов имеется входной вентиль. Если их все раскрутить полностью, то наибольшие теплопотери в первой категории систем придутся на первое устройство. Далее будет течь уже всё более остывшая вода. Чтобы этого не случилось, в начальных батареях закручивают вентиль. Таким образом расход тепла уменьшится и его хватит на другие отопительные устройства.

Двухтрубная система с тёплыми поламиИсточник eurosantehnik.ru

Эту процедуру нужно делать в несколько шагов, добиваясь нужного результата. Между попытками батареям дают время, чтобы они нормально прогрелись.

Для отопительных систем регулировка происходит путём регулирования объёма поступающей нагретой жидкости. Её должно быть столько, чтобы была достаточно для отопления каждого помещения.

Регулировку полов производят аналогичным образом, увеличивая или уменьшая поступление тепла. Если полы используют обогрев, основанный на использовании электрической энергии, регулировку производят по другим правилам, просто меняя настройки.

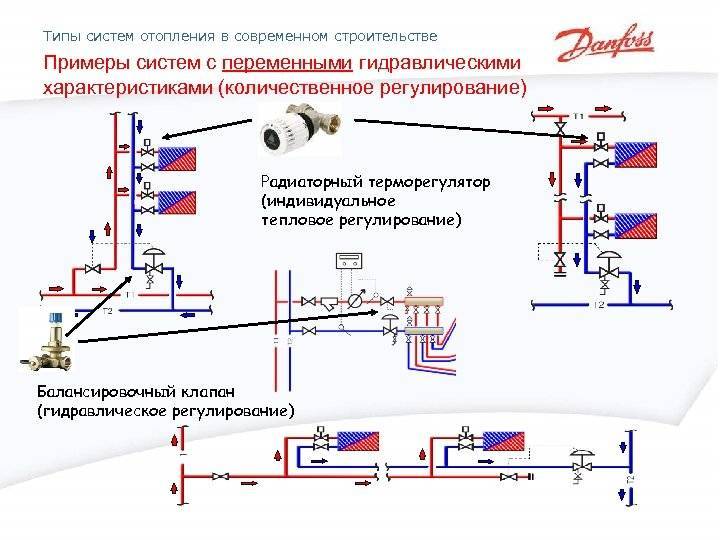

В проведении настройки используются регуляторы расхода, перепускные клапаны, регулировочные вентили, регуляторы давления. Схема их установки зависит от конкретного вида отопительной системы.

Особое место занимают терморегуляторы. Они обладают наиболее полным функционалом. В устройстве присутствует электронный датчик температуры. Работа происходит под управлением электронной схемы. Имеется простая и понятная панель управления.

Использование таких электронных устройств позволяет производить регулировку с минимальными затратами. При необходимости имеется возможность выполнять программирование работы отопления. Например, доступно снижение температуры отопления в случае, если семья отсутствует в доме на протяжении нескольких дней.

Водяные тёплые полыИсточник teplyiypol.ru

Необходимые инструменты

Если вы спросите профессионала по сантехническим работам, какой прибор понадобится для проведения операции балансировки, то, скорее всего, услышите про тепловизор. Он используется для определения уровня прогрева всех элементов отопительной системы. Но стоимость такой «машинки» довольно высока. Покупать прибор ради одной операции смысла нет. В принципе, можете попробовать взять его в аренду, если найдете. Но давайте все же попробуем обойтись более простыми и доступными средствами.

Например, вам вполне достаточно будет следующих вещей:

• электронный контактный термометр. Необходим для измерения температуры нагрева отопительного оборудования;
• отвертка;
• ключ-шестигранник, с помощью которого производится поворот штока балансировочного клапана;
• бумага и маркер или карандаш.

В идеале, надо бы запастись схемой разводки, по которой собиралась отопительная система. Но зачастую проектная документация попросту отсутствует, ибо сборка производилась по временным зарисовкам и практически «на коленке».

В таком случае, придется восполнить недостающее. Вам нужно сделать на бумаге хотя бы примерную зарисовку того, как располагаются все элементы отопительной системы. На этом плане необходимо указать, в какой последовательности радиаторы подключены к контуру и насколько они удалены от котельной.

Вторым этапом подготовки является промывка грязевика, расположенного на входе в отопительный котел. Затем разогрейте отопительный прибор до максимальной мощности. Как правило, температура теплоносителя при этом должна составлять примерно 80 градусов. Этот процесс не зависит от того, какая погода стоит на улице — разогревать все равно нужно.
