Схема отопления дома двухконтурной системой

Как запустить газовый двухконтурный котел отопления в первый раз?

Первый запуск отопительного оборудования — важный этап, от которого зависит работоспособность агрегата.

Для подключения двухконтурного отопительного прибора стоит пригласить специалиста из компании-производителя. Необходимо для обслуживания по гарантии.

Чтобы отопление жилой площади было бесперебойным, эффективным, нужно действовать пошагово, запуская котел впервые:

заполнение двухконтурной системы жидкостью. Для запуска отопительного оборудования нужно залить воду в коммуникации. Приборы часто оборудованы кранами, открытие которых запускает процесс набора воды в систему.

Первый запуск

Главное заполнять коммуникации постепенно, не включая большой напор. Это позволит сохранить целостность закрытой системы, не повредить трубы отопления.

Наполняя оборудование, нужно внимательно следить за давлением. При нормальной работе, давление — 1,5-2 атм. Когда отметка достигла показателя, нужно перекрыть кран подачи ресурса к системе;

Первые сутки после заполнения водяных контуров необходимо следить за стабильностью давления. Если показатель резко снижается, может быть утечка.

удаление воздуха из системы. Приборы отопления оборудованы кранами для спуска воздушных пломб. Однако, эффективнее осуществить процедуру вручную. Необходимо открутить кран Маевского на радиаторах, дождавшись, пока с них начнет течь вода, закрутить обратно. Манипуляции нужно проделать с каждым радиатором.

После спуска воздуха давление в системе снижается, необходимо повторно набрать ресурс, чтобы достичь нужной отметки.

когда воздух спущен, достигнут нужный уровень давления, нужно сбросить воздух с циркулярного насоса. Потребуется разобрать оборудование, сняв верхнюю крышку. Найти элемент формы цилиндра с блестящей крышкой и прорезью по диагонали.

На приборе отопления нажимают кнопку запуска, агрегат начнет гудеть, булькать – это нормально, поведение оборудования указывает на скопление воздуха в насосе. Чтобы нейтрализовать проблему, нужно постепенно откручивать крышку циркулярного насоса, пока не потечет жидкость;

Прибор отопления

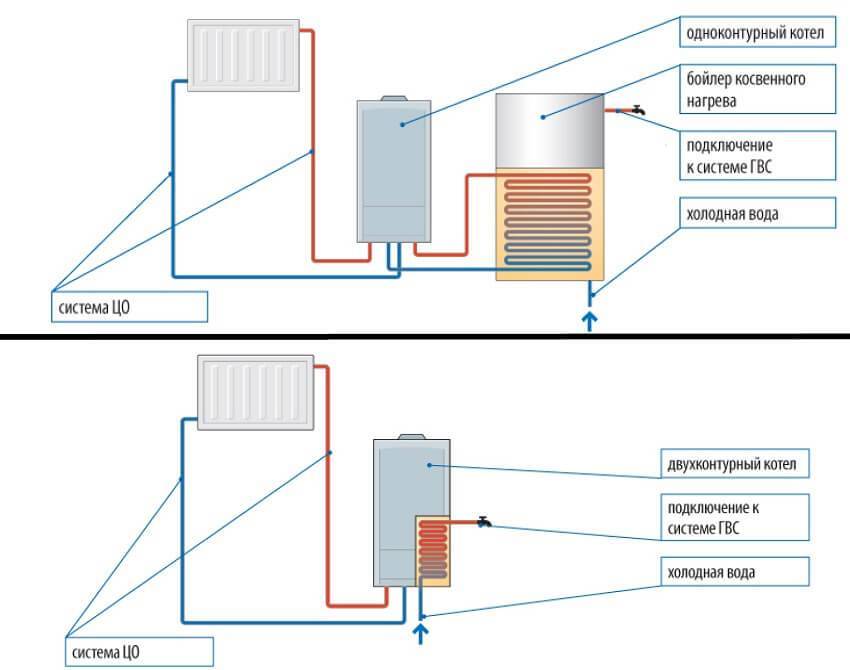

Схема подключения системы горячего водоснабжения

Часто к отопительному котлу подключают дополнительно систему горячего водоснабжения.

Здесь могут применяться разные способы:

• При двухтрубной тупиковой схеме отопительные приборы подключены между розливами. Большой минус — ближние радиаторы будут более горячими, дальние — холодными, поэтому этой системе требуется балансировка.
• При подключении двухконтурного газового котла для организации ГВС нужен отдельный теплообменник. Здесь схема простая: холодная вода идёт через теплообменник и направляется дальше, к сантехническим приборам.
• Если к системе отопления двухконтурный котёл подключается по принудительной схеме циркуляции, то монтаж радиаторов выполняют параллельным способом, чтобы не рассекать трубу подачи теплоносителя.
• При использовании схемы с одноконтурным котлом для получения ГВС в частном доме нужно подключить бойлер косвенного нагрева. В этом случае теплоноситель будет отдавать свою тепловую энергию теплообменнику бойлера. В летнее время отопительный контур отключается.
• Классическая гравитационная система отопления основана на перепаде высоты между теплообменником и радиаторами.
• Если к твердотопливному котлу привязан теплоаккумулятор, температуру радиаторов регулирует трёхходовой клапан с термостатом.

Вариант реализации системы отопления двухконтурного котла:

• малый контур, в который встроен циркуляционный насос, замыкается теплообменником с гидрострелкой;
• следующая позиция — идёт коллекторная разводка на независимые контуры: 2 радиатора и 4 контура тёплых полов.

Двухконтурная система отопления

В отличие от одноконтурной системы, две трубы рассчитаны на подачу и на возврат теплоносителя. Такая разводка часто используется в новостройках и обеспечивает равномерный обогрев всех комнат.

Какая система отопления лучше

Принцип работы заключается в поступлении воды из котла к батареям по одной магистрали. Подающая труба имеет соединительный входящий патрубок, через который теплоноситель поступает в каждый радиатор. Окончание трубопровода находится возле последней батареи. Вторая ветка магистрали предназначена для того, чтобы уже охлажденная вода из выходящих патрубков, после прохождения по всей цепочке, возвращалась в котел. Циркуляция теплоносителя происходит постоянно пока включено отопление.

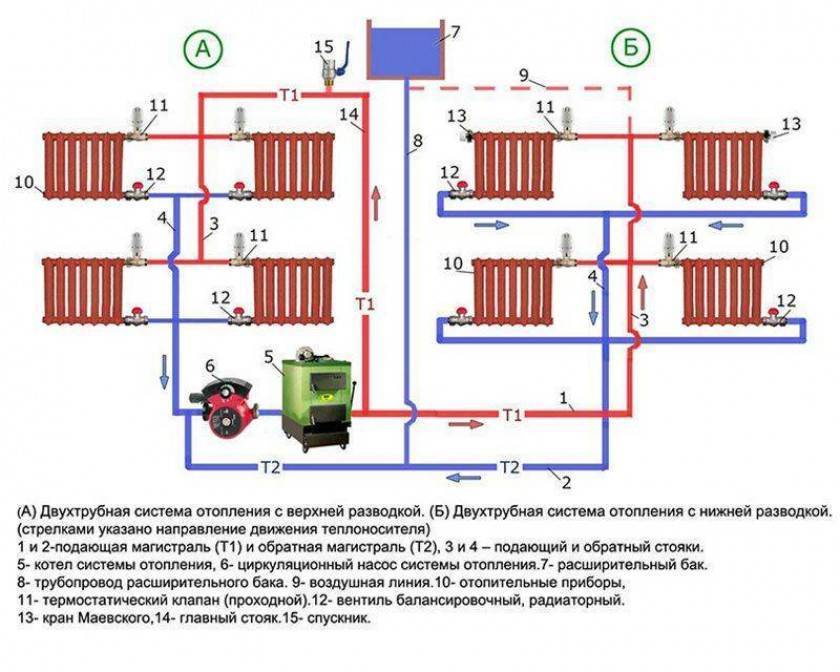

Двухконтурная разводка трубопровода возможна в верхнем и нижнем исполнении. В первом случае система обустраивается на чердаке или техническом этаже здания. Одновременно монтируется расширительный бачок, который нужно утеплить. Также устанавливают котел и помпу, подающую теплоноситель на верхний уровень.В случае с нижней разводкой горячий стояк располагается выше обратного. Отопительный котел монтируется в подвале или на первом этаже с заглублением ниже пола. Для стравливания воздуха из радиаторов необходимо подключить верхнюю воздушную магистраль к трубопроводу.

Плюсы двухтрубной схемы подключения в следующем:

• одновременная передача горячей воды в радиаторы позволяет регулировать температуру индивидуально в каждом помещении и выключать отопление в тех, комнатах, которыми в настоящее время не пользуются;
• в случае поломки можно снять с системы отдельные элементы и произвести их замену, не отключая отопление полностью. Это возможно благодаря шаровым кранам, с помощью которых перекрывается поток воды на входе и выходе из радиатора;
• уже готовую систему можно дополнять новыми батареями, как в горизонтальном, так и вертикальном исполнении;
• меньшая уязвимость и предрасположенность к заморозке.

Недостатки системы с двумя контурами состоят в более высокой цене на покупку оборудования и прокладку его в доме. Но все они уходит на второй план, когда приходят морозы, а в доме, за счет разветвления трубопровода, возможна максимальная аккумуляция тепла.

Функции обвязки

Обвязка — это комплект приборов, устройств, и трубопроводов, используемых для передачи теплоносителя к батареям отопления. В структуру ее включена вся система теплоснабжения, исключая радиаторы.

Любое газовое оборудование потенциально опасно. Ошибки при установке приводят не только к проблемам с обогревом жилища, но и к взрывоопасной ситуации. При составлении проекта и монтаже необходимо неукоснительно соблюдать требования безопасности и нормы СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Подбор схемы зависит от типа устанавливаемого котла, конструкционных и функциональных особенностей здания, вида системы теплоснабжения. Схему нужно заранее спланировать, подобрать оптимальные точки для установки оборудования, определить нюансы обустройства трубопроводов.

Котел — основной элемент системы теплоснабжения

Обвязка выполняет такие важные функции:

1. Контроль давления. При правильно устроенной обвязке нивелируется тепловое расширение, следовательно, давление не достигнет опасных значений.
2. Недопущение завоздушивания. Пробки в трубопроводе образуются из-за пузырьков воздуха. Эффективность обогрева снижается, так как батареи полностью не нагреваются при неизменном расходе топлива.
3. Предупреждение засоров. При неправильной обвязке котла в трубах и батареях велик риск образования ржавчины и окалины. Присутствие в жидкости даже мелких частиц мусора приводит к загрязнению всей системы. Это приводит к повышению расхода топлива и, соответственно, затрат на теплоснабжение при потере его качества.
4. Подсоединение дополнительных контуров. Допускается установка «теплого пола», накопительного бойлера.

Качество обогрева дома зависит от способа подсоединения газового отопителя к трубам и прочим элементам, потому план обвязки должен подбираться и разрабатываться заранее.

Сравнительная характеристика открытых и закрытых систем отопления

Какая лучше система отопления закрытая или открытая? На этот вопрос ответят характеристики каждого из предложенных вариантов.

Какая система отопления лучше

Открытая система является простой, энергонезависимой и с естественной циркуляцией. Функционирует она только на воде. Работа основана на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.Охлажденная водавозвращается обратно в котёл и снова нагревается. Таким образом, происходит естественная циркуляция теплоносителя.

Для открытой системы обязательно наличие расширительного бака, который принимает на себя излишки воды после ее расширения. Если в зимний период отоплением не пользуются, то из них в обязательном порядке сливается теплоноситель. Это предупредит его замерзание внутри системы.

Установка расширительного бака выполняется на самом верхнем уровне здания, тогда как монтаж котла проводят внизу, в подвальном или подсобном помещении. Это нужно для того, чтобы вода в трубопроводе циркулировала равномерней, а сама работа отопительной системы была эффективной.

В закрытой системе отопления все элементы герметичны, отсутствует испарение воды. Система включает в себя трубы, котёл, радиаторы, расширительный бак и насос. За счет последнего элемента происходит циркуляция теплоносителя по магистрали.

В процессе работы жидкость расширяется выше определенного уровня. Тогда клапан расширительного бачка открывается и устраняет ее излишки. Когда температура в системе понижается, теплоноситель закачивается обратно в систему. Есть некоторые критерии, которые различают между собой системы закрытого и открытого типа.

1. Место размещения расширительного бака. В открытой системе его монтируют в наивысшей точке, для закрытой месторасположение не имеет значения.
2. В закрытой системе присутствует постоянное атмосферное давление, находящееся на одном уровне.
3. Открытая система требует прокладки труб большого диаметра, что не очень привлекательно смотрится в помещении и усложняет процесс их монтажа.
4. На обустройство закрытой системы уйдет меньше денег, она более выигрышно смотрится в интерьере, а тонкие трубы легче замаскировать.

Выбор закрытой или открытой отопительной системы зависит от индивидуальных предпочтений. Оба варианта  имеют разные параметры и функционал, различаются по характеристикам.

Схемы с принудительной циркуляцией

Если предусмотрено принудительное побуждение движения теплоносителя в сети, то предыдущая схема обвязки напольного газового котла дополняется циркуляционным насосом. Как правило, в сетях с 1—2 ветвями насос устанавливается на обратной магистрали перед входом в отопитель, а до него рекомендуется ставить сетчатый фильтр. В этом случае диаметры труб будут меньше, как и уклоны (не менее 2 мм на 1 м магистрали). Расширительный бачок можно применить закрытый и тоже присоединить его к обратке:

1 – напольный газовый отопитель; 2- предохранительный сбросной клапан; 3 – радиаторный термостатический регулятор; 4 – радиатор; 5 – балансировочный кран; 6 – расширительный бак; 7 – байпас с шаровым краном; 8 – фильтр – грязевик; 9 – циркуляционный насос.

Множество моделей современных отопительных котлов оснащается встроенным циркуляционным насосом, что упрощает их подключение. В ситуации, когда в доме присутствуют несколько разных систем отопления (радиаторы, греющие полы, бойлер косвенного подогрева воды), рекомендуется схема обвязки газового котла отопления с гидравлическим разделением на контуры (гидрострелкой).

Разделение на контуры необходимо по двум причинам:

1. Для контуров отопления А, В и С требуется теплоноситель с различной температурой, при этом его расход в каждой ветви разный.
2. Устройство гидрострелки – наилучший способ сбалансировать всю систему.

В идеале работой всех ветвей (кроме ГВС) управляет единый блок автоматики (контроллер). С ним связаны датчики, расположенные во всех помещениях и фиксирующие температуру воздуха. Они передают импульсы на контроллер, а тот поддерживает температуру в доме, включая или отключая циркуляционные насосы каждой ветви. Котловой контур работает гидравлически независимо, нагревая теплоноситель по мере необходимости.

В последнее время все более популярными становятся теплогенераторы настенного типа. Они компактны, удобны в эксплуатации и, как правило, имеют функцию подогрева воды для хозяйственных нужд. Функциональная схема подключения навесного газового котла выглядит следующим образом:

1 – настенный газовый котел; 2 – шаровой кран подающей / обратной магистрали отопления; 3 – запорный вентиль подачи холодной воды; 4 – дымоход; 5 – группа безопасности с предохранительным клапаном; 6 – сетчатый фильтр; 7 – мембранный расширительный бак; 8 – подводки к отопительным приборам; 9 – секционные радиаторы; 10 – подающая и обратная магистрали теплоносителя; 11 – трубопровод нагретой воды к потребителям ГВС; 12 – запорные краны; 13 – подпитка холодной воды.

Подразумевается, что двухконтурная отопительная установка укомплектована собственным циркуляционным насосом и расширительным бачком для ГВС. В противном случае эти элементы придется установить дополнительно.

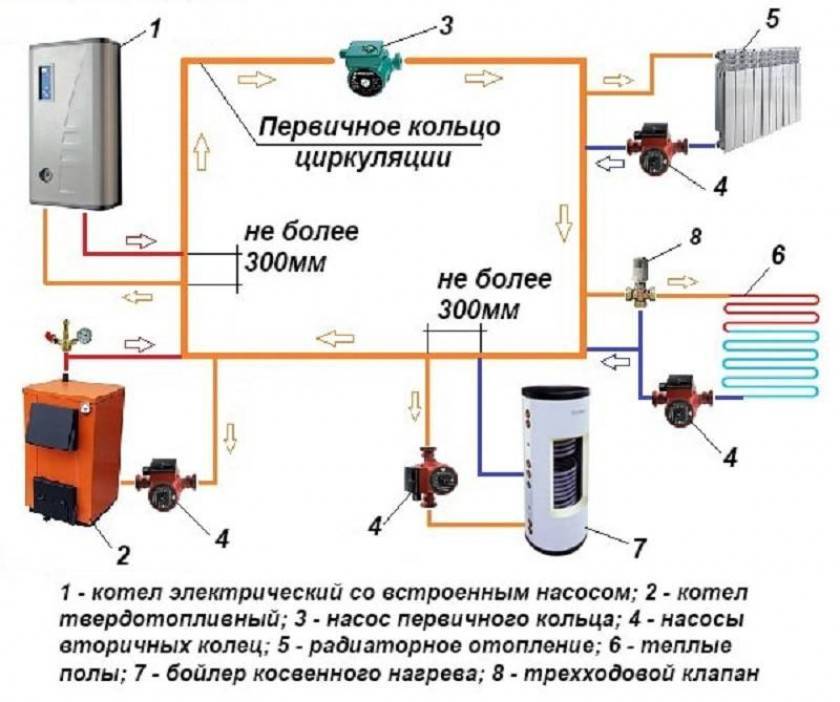

С целью использования для обогрева своих жилищ разных видов топлива домовладельцы стали устанавливать в помещениях топочных несколько разных отопителей. Соответственно, возникает вопрос, как подключить настенный газовый котел совместно с твердотопливным? Последний тип теплогенераторов набирает все большую популярность, поэтому стоит на схеме рассмотреть именно такой тандем:

Данная схема подключения электрического котла отопления предложена по причине своей эффективности и экономичности в использовании энергоресурсов. Бак теплоаккумулятора накапливает тепловую энергию во время работы твердотопливного агрегата, а после прогорания дров начинает ее отдавать в магистраль отопления и для нужд ГВС. И только по истечении большого промежутка времени теплоноситель в трубах остынет и в действие вступит газовая настенная установка.

Однотрубная

Для частной застройки широко применяется однотрубная отопительная система с принудительной циркуляцией. Современные технические решения позволили совместить все преимущества традиционной модели с возможностью контроля и регулировки рабочих параметров.

Преимущества

• Высокая надежность, длительный срок эксплуатации.
• Экономичность, отсутствие дополнительных затрат на электроэнергию.
• Высокая гидравлическая устойчивость.
• Возможность самостоятельного добавления секций радиаторов без негативного влияния на всю систему (разбалансировки).
• Возможность скрытой прокладки труб.
• Сокращение расходов до 40% в сравнении с двухтрубными схемами.

Схема

Для многоэтажных построек схема выглядит следующим образом: вертикальная труба с одной стороны подходит к верхней точке радиатора, а из нижней выходит аналогично. В конструкции присутствует байпас – вертикальная труба, подключенная обоими концами к горизонтальным участкам магистрали.

Схема однотрубной системы

Принцип работы

Теплоноситель принудительно запускается в систему. Наиболее высокие температуры наблюдаются в начале трубопровода, наибольшие потери тепла – на самом отдаленном участке сети, при этом 80% эффективной циркуляции приходится на байпасы, а не на радиаторы.

В старых многоквартирных домах регулировка температуры не осуществлялась. Нерациональность расхода электроэнергии компенсировалась ее низкой стоимостью.

Принцип работы однотрубной системы

Автоматизация системы в домах

Современные однотрубные системы предусматривают установку термостатических клапанов на радиаторных узлах. Диаметры отверстий прохода жидкости и клапана конструктивно выполняются максимально возможными для обеспечения свободного оттока жидкости (даже в случаях загрязненности теплоносителя).

Вид терморегулятора

Регулировка температуры радиаторов выполняется в трех вариантах:

• с трехходовым клапаном;
• с проходным клапаном;
• термостатическим.

При сокращении (добавлении) секций радиаторов и снятии терморегулятора разбалансировка системы не произойдет.

Клапан автоматически закрывается при превышении температуры в комнате выше заданной. При этом теплоноситель будет циркулировать только через байпасы. Общий расход воды не изменяется.

Установка терморегулятора на радиатор

Экономический эффект

При наличии термостатов и перегреве жилых комнат общая циркуляция не уменьшается, происходит лишь перекрывание предохранительных клапанов. Теплоноситель не циркулирует, но присутствует увеличение потерь в трубах, из-за увеличения температуры на обратном цикле. В многоэтажных домах, при которых сооружены тепловые пункты, теплообменник ГВС запитывается от обратных труб системы.

Важно! Для безопасной и эффективной работы однотрубной системы при скрытой прокладке необходимо за трубами закрепить слой тепло- и гидроизоляции

Монтаж системы отопления

Описание монтажных работ мы начнем с установки и обвязки котла. В соответствии с правилами агрегаты, чья мощность не превышает 60 кВт, могут устанавливаться в помещении кухни. Более мощные теплогенераторы должны располагаться в котельной. При этом для источников тепла, сжигающих разные виды топлива и имеющих открытую камеру сгорания, нужно обеспечить хороший приток воздуха. Также требуется устройство дымохода для отвода продуктов горения.

Место, где будет находиться теплогенератор, необходимо выбирать с учетом минимально допустимых расстояний до стен или другого оборудования. Обычно эти промежутки указаны в руководстве, прилагаемом к изделию. Если этих данных нет, то придерживаемся таких правил:

• ширина прохода с лицевой стороны котла – 1 м;
• если не нужно обслуживать агрегат сбоку или сзади, то оставляем промежуток 0.7 м, в противном случае – 1.5 м;
• расстояние до ближайшего оборудования – 0.7 м;
• при размещении двух котлов рядом между ними выдерживается проход 1 м, друг напротив друга – 2 м.

Материалы и комплектующие

Для обустройства отопления 1-2- этажного дома потребуются такие компоненты:

• котел;
• чугунные батареи, металлические радиаторы;
• трубы (металлические, полипропиленовые или другие);
• соединительные элементы (фитинги);
• сгоны;
• расширительная емкость;
• клапаны аварийной остановки работы системы;
• отводчики воздуха.

Если требует проект, приобретают циркуляционный насос.

Подбор диаметра труб

Данный расчет заключается в том, чтобы по необходимой для обогрева помещения тепловой мощности определить расход теплоносителя, а по нему – диаметр труб для двухтрубной системы отопления. Простыми словами, проходного сечения трубы должно хватить на доставку в каждую комнату нужное количество тепла вместе с горячей водой.

Выполнять подбор диаметра труб начинают с самого конца системы, от последней батареи. Сначала считают расход теплоносителя для обогрева этой комнаты по формуле:

G = 3600Q/(c∆t), где:

• G – искомый расход горячей воды на помещение, кг/ч;
• Q – количество теплоты на обогрев данной комнаты, кВт;
• с – теплоемкость воды, принимается 4.187 кДж/кг ºС;
• Δt – расчетная разность температур в подающем и обратном коллекторе, обычно берут 20 ºС.

Например, для обогрева комнаты нужно 3 кВт теплоты. Тогда расход теплоносителя будет равен:

3600 х 3 / 4.187 х 20 = 129 кг/ч, в объеме это будет 0.127 м3/ч.

Чтобы сбалансировать двухтрубную систему водяного отопления изначально, надо как можно точнее подобрать диаметр. По объемному расходу находим проходное сечение, используя формулу:

S = GV / 3600v, где:

• S – площадь поперечного сечения трубы, м2;
• GV – объемный расход теплоносителя, м3/ч;
• v – скорость потока воды, принимается в пределах от 0.3 до 0.7 м/с.

В нашем примере возьмем скорость 0.5 м/с, найдем сечение и по формуле площади круга – диаметр, он будет равен 0.1 м. Ближайшая по сортаменту труба из полипропилена имеет внутренний размер 15 мм, его и проставляем на чертеже. Кстати, подключение радиаторов к двухтрубной системе обычно осуществляется именно такой трубой – 15 мм. Далее, переходим к следующему помещению, считаем и суммируем с предыдущим результатом и так до самого котла.

Схемы монтажа системы отопления в частном доме

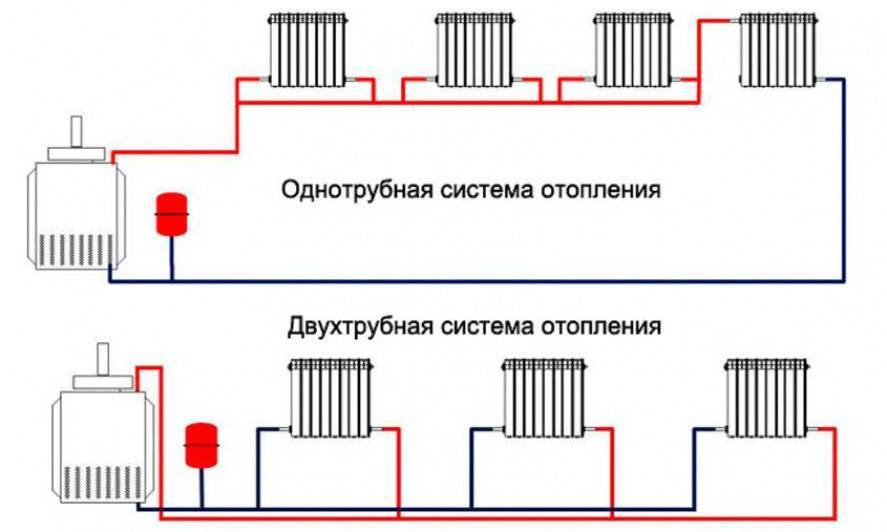

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

• однотрубная;
• двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

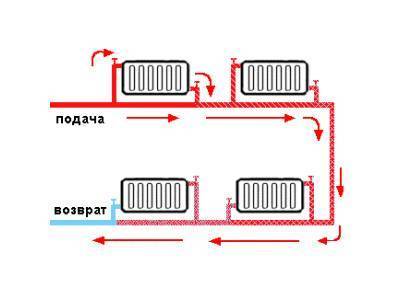

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

• насос стоит денег, а значит, растут затраты на установку системы;
• увеличивается потребление электроэнергии, так как насос работает от электричества;
• если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

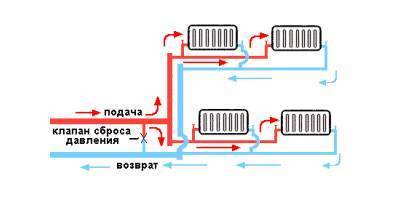

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

• коллекторной;
• лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Конструктивные особенности

Теплоносителем в подавляющем большинстве случаев является горячая вода, которая движется по замкнутому контуру из отопительного котла к батареям и обратно. К каждой из них подведены две трубы, по одной из которых подается горячая вода, а по другой остывшая возвращается в котел. Благодаря этому нагрев каждой из батарей можно регулировать индивидуально.

Двухконтурная система на основе котла.

По второму контуру к водопроводным смесителям подается подогретая вода для бытовых нужд частного дома. В сумме к нагревательному котлу подводятся 4 трубы: подающая и обратная от отопительных приборов, подающая от водопровода и питающая краны горячей водой.

Для двухэтажного дома

Для двухэтажной застройки необходимо применение более сложных отопительных схем. Эффективно построенная система позволяет поддерживать уютную и комфортную атмосферу в доме.

При минимальных теоретических знаниях и практических навыках ремонтных работ возможно самостоятельно соорудить двухконтурную систему отопления в двухэтажном доме.

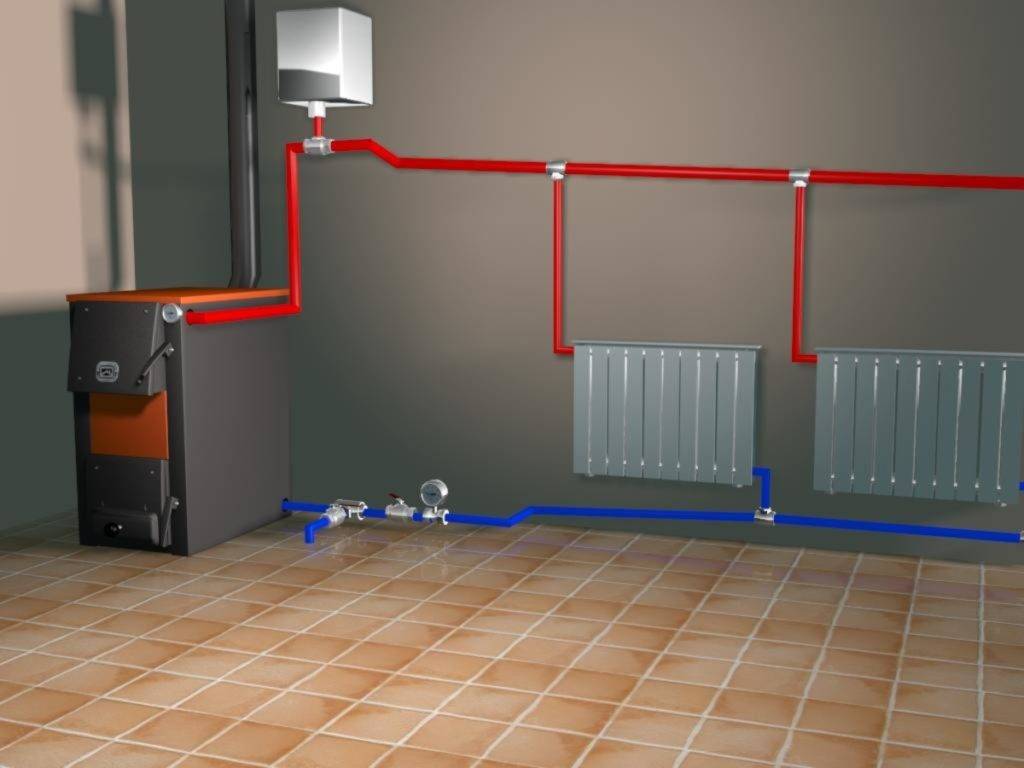

Схема с естественной циркуляцией для двухэтажного дома

Коллекторная

Преимущества двухконтурных коллекторных систем для коттеджей

• Равномерное распределение теплоносителя в радиаторы непосредственно из котла.
• Минимальные потери давления и температуры.
• Возможность использовать мощные циркуляционные насосы.
• Осуществление настройки и ремонта отдельных элементов без отрицательного влияния на всю систему.

Недостатки

Большой расход материалов.

Важно знать! Подключение дополнительных элементов («теплый пол», полотенцесушители, массажные ванны) возможно, как во время монтажа основной части, так и при очередном ремонте. Наиболее целесообразным является проектирование системы отопления при возведении дома, т.к. в этом случае сеть отопления имеет самый высокий КПД (выбирается наиболее удачное место расположения котла, радиаторов и трубопровода)

в этом случае сеть отопления имеет самый высокий КПД (выбирается наиболее удачное место расположения котла, радиаторов и трубопровода).

• Котел.
• Радиаторы.
• Автовоздушник
• Балансировочный, предохраниельный и термостатический клапан.
• Мембранный расширительный бачок.
• Запорная арматура.
• Механический фильтр.
• Манометр
• Циркуляционный насос.

Особенностью отопления, как и в одноэтажных постройках, является наличие двух контуров – подающего и обратного трубопроводов. Подключение радиаторов происходит параллельно. Наиболее целесообразно подвод осуществлять в верхней части, а отвод – в нижней. Направление жидкости по диагонали создает равномерный прогрев и большую теплоотдачу теплоносителя.

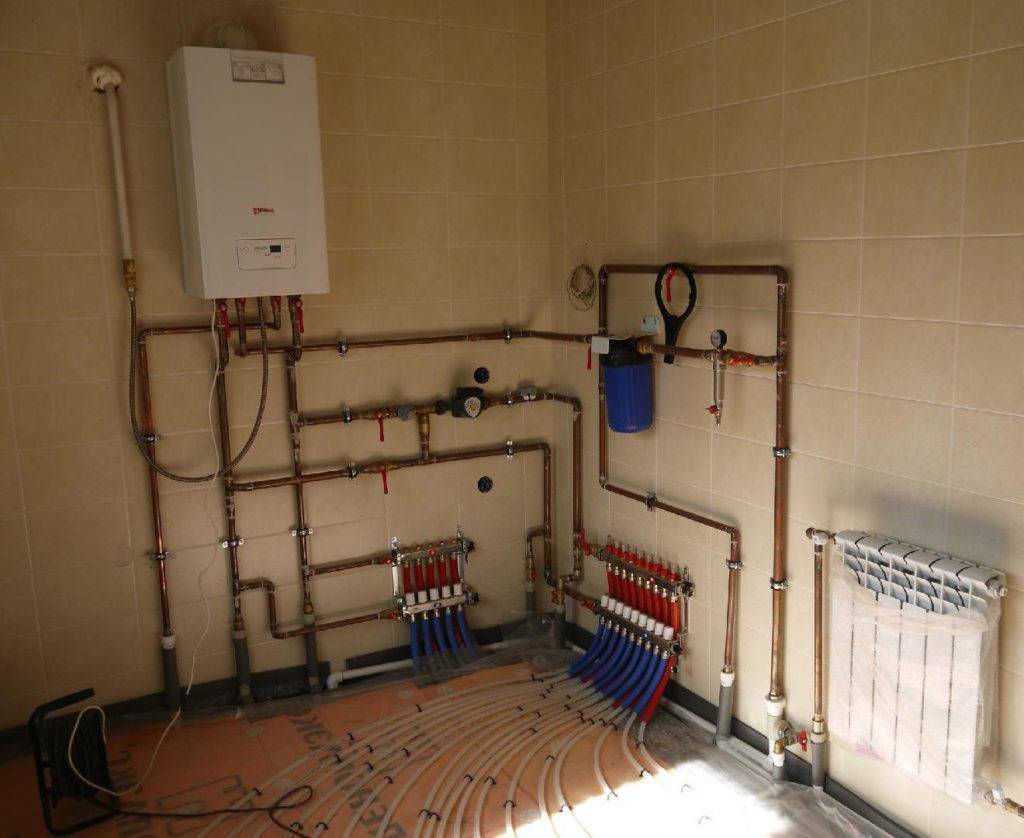

Пример собранного коллектора

Для регулировки температуры используют также термостатические клапаны, расположенные на радиаторах. С их помощью легко ограничить температуру в отдельной комнате или перекрыть подачу тепла вовсе. Исключение таким образом радиатора не влияет на эффективность работы системы в общем.

Для равномерности потока теплоносителя на радиаторах устанавливают балансировочные клапаны.

Предохранительный клапан, при возникновении избыточного давления, сбрасывает жидкость в расширительный бак. При значительном снижении напора в системе происходит забор рабочей жидкости из мембранного бачка.

Циркуляционный насос включен в схему для поддержания необходимой скорости потока теплоносителя.

Принцип работы системы

• Рабочая жидкость поступает в подающий трубопровод.
• После удаления избытка воздуха (посредством автоматического клапана) подогревается и подается в вертикальные стояки. Где происходит разделение подачи для первого и второго этажей.
• После прохождения через радиаторы возвращается по обратному контуру к котлу.

Важно знать! Обратка (обратный трубопровод) подключается к другому входу котла. Разделяется аналогично подающему контуру. Данная схема может применяться в системе с искусственной и естественной циркуляцией при использовании дополнительного оборудования: насосов, теплообменников, расширительных бачков

Данная схема может применяться в системе с искусственной и естественной циркуляцией при использовании дополнительного оборудования: насосов, теплообменников, расширительных бачков.

Двухтрубная система при внедрении коллекторной схемы является лучшим решением для отопления двухэтажных домов. Несмотря на трудоемкость и высокие финансовые затраты такое отопление окупается за несколько сезонов.
