Барбекю с коптильней своими руками + чертежи

Принцип работы печи для барбекю, её отличия от мангала

Опытные мангальщики, через чьи руки прошли многие килограммы приготовленного мяса, хорошо знают, что на мангале продукт жарится только снизу за счет довольно горячего инфракрасного излучения тлеющего древесного угля. Верхний слой мяса на шампуре обдувается свежим воздухом и поэтому шампуры с продуктами нужно постоянно поворачивать.

Совсем по иному приготавливаются продукты в печи барбекю. Решетка, на которую они укладываются, размещается на 20-25 см ниже уровня боковых стенок и это имеет большое значение. В отличие от мангала, поддон для угля в печи для барбекю делается сплошным, без отверстий для получения тяги.

Уголь тлеет, а не горит. Продукты постепенно «доходят» в нежарком излучении тлеющего угля и тепла, отраженного от стенок конструкции. Причем копоть на стенках конструкции, словно зеркало, отражает назад все тепловое излучение, и продукты равномерно прогреваются со всех сторон. Благодаря высоте стенок над продуктами создается теплая воздушно-дымовая подушка, придающая пище особый подкопченный аромат.

Если для шашлыка подходит только самое мягкое мясо, то для приготовления в барбекю ограничений гораздо меньше. Да и блюда, как правило, получаются более нежными и сочными, однородно пропеченными на всю толщину. Даже старая жесткая говядина, правильно приготовленная в печи барбекю своими руками, под хрустящей запеченной корочкой скрывает нежнейшее мясо, которое получается за счет поджаривания и одновременно запекания в собственном соку.

Казалось бы — всего 25 см, совсем незаметная разница в конструкции, но в кулинарном отношении она играет колоссальную роль. Видимо поэтому для организации легких пикников на даче или для оборудования места отдыха во дворе загородного дома в последние годы чаще выбирают барбекю, а не печи мангалы. Тем более что конструкций каменных барбекю сегодня настолько много, что выбрать подходящую среди них — не составляет труда. Да и по своему функционалу эти конструкции уже могут соперничать с традиционными кирпичными печами.

Инструкция по изготовлению

Наш мангал с печкой для казана будет относительно простым. При желании опытные мастера смогут самостоятельно украсить его дополнительными “фишками” и даже сделать мангалу крышу. Либо все-таки обратиться к профессионалам и заказать мангал на заказ.

Приступим. Нам понадобится лист металла толщиной 2 мм.

Размеры указаны на картинке ниже.

Приступим к разметке заготовки по ним.

Вырежем болгаркой одну из стенок.

Используем эту деталь как лекало, которое остаётся только обвести маркером.

Вырежем ещё две детали.

Теперь можно сваривать вырезанные элементы. По ходу процесса изготовления вырезать квадрат, приварить с правой стороны.

Разметим ещё один квадрат в виде арки, вырежем, приварим.

Два подрезанных уголка и деталь, которая будет выполнять роль дверцы.

Дверка выглядит так:

Необходимо вырезать отверстия по кругу.

Далее режем болгаркой.

Должно получиться обычное отверстие.

Отрезок трубы с регулировкой горения в виде заслонки не будет лишним дополнением к этой конструкции.

Приваренная:

Мнение эксперта
Алексей Гаврилов
Специалист по кухне барбекю и оборудованию

«Зуб», или пластина-отбойник для пламени — неотъемлемая часть данной печи. При его отсутствии пламя будет улетать в трубу.

Перейдем к дверце. Приварим петли, предварительно сделав лишь один надрез и только после вырезая остальные линии.

Готовый вариант:

Ручка классическая.

Внутренняя часть дверцы усилена металлической полоской. Квадратом усилим внутреннюю часть передней стенки.

Разметим прямоугольные отверстия под «колосник», вырежем.

Прикрепим к основной конструкции.

Приложим верхнюю крышку, убедимся, что всё подходит.

Разметим в ней отверстия под казан, 12 л.

Но перед тем как приступить, тоже усилим металлическим квадратом.

Из получившегося круга сделаем накладку под казан, 4 л.

Остаётся всё проварить по кругу — и большая половина общего объёма работы выполнена.

Угольный ящик согнем из металла 1,5 мм, приделаем ручку.

Вставим в специальные держатели.

Чтобы стенки при сварке не повело, воспользуйтесь струбцинами.

Не пренебрежем дополнительным усилением нижней части мангала.

Четыре пластины под ножки приварим по углам дна.

Трубы-ножки можно будет выкрутить, например, для удобства транспортировки.

Это делается за счёт резьбы.

Готовая конструкция выглядит следующим образом:

Отверстия в боковых стенках мангала не делаются специально. С обеих сторон — по паре ручек: такой вариант одному не унести.

Далее следует окраска термостойкой краской, которая выдерживает температуру до 600° или более.

На дне сверлятся отверстия для отвода воды, если пошёл дождь.

С вмонтированной трубой мангал с печкой выглядит так:

Делаем мангал-коптильню из металла своими руками

Сначала определяют, из чего будет сделана конструкция. Для изготовления мангалов с коптильней своими руками используют листы нержавеющей или углеродистой стали, отрезки труб, газовые баллоны, металлические бочки. Затем составляют чертежи мангала-коптильни или заимствуют в интернете готовые. При определении размеров исходят из количества порций шашлыка, приготовленных за один раз. Расстояние между шампурами должно быть 8 — 10 см. Габариты коптильной камеры зависят от положения (вертикального или горизонтального) и размера продукта, помещаемого внутрь.

Чертеж мангала-коптильни горячего копчения

Чертеж мангала-коптильни холодного и горячего копчения

Мангал-коптильня из газового баллона

Для сборки конструкции потребуются два баллона емкостью по 50 л. Из одного делают мангал, из второго ― дымогенератор. Перед началом работы газовый баллон очищают от конденсата:

• спускают давление;
• переворачивают горловиной вниз, чтобы конденсат вытек;
• через сутки откручивают вентиль, баллон наполняют водой;
• через 12 часов воду с остатками конденсата выливают туда, где нет растений.

Теперь сварка и резка будут безопасны. Сначала делают мангал:

1. С боковой поверхности, отступив немного от круговых колец, вырезают кусок равный 1/3 окружности.
2. Из срезанного металла делают крышку, приварив ручку и петли.
3. На передней стенке пропиливают вертикальные прорези под шампуры. Сзади просверливают круглые отверстия.
4. В верхней части возле горловины делают вырез для дымовой трубы.
5. Снизу вырезают окно для подключения дымогенератора. Если предполагается коптить продукты холодным способом, отверстие делают круглым небольшого диаметра. Для холодного способа окно вырезают овальной формы увеличенного размера.
6. С внутренней стороны ниже прорезей для шампуров приваривают упоры из уголков, на которые будет устанавливаться съемная решетка для барбекю.
7. Для управления дымом приваривают направляющие из уголков, в которые вставляют заслонки из металла.

Затем переходят к сборке дымогенератора:

• от второго баллона отрезают полметра по высоте;
• сверху вырезают отверстие для стыковки с мангалом;
• внутрь устанавливают решетку, на которую будут насыпаться опилки;
• снизу оборудуют люк для удаления золы;
• к торцу приваривают вторую боковину;
• из куска вырезанного как на мангале металла делают крышку.

На заключительном этапе к мангалу и дымогенератору приваривают ножки из отрезков круглой или профильной трубы. Затем соединяют их вместе и приваривают дымоходную трубу. После очистки от грязи установку окрашивают в желаемый цвет.

Коптильня из мангала

Если мангал уже есть, коптилка делается как съемный элемент в виде короба, который при необходимости ставят сверху. Корпус сваривают из листового металла толщиной 1,5 мм в следующей последовательности:

1. Из вырезанной в соответствии с чертежом заготовки сгибают короб, стыки проваривают.
2. Из этого же железа делают четыре уголка, которые приваривают снаружи так, чтобы сверху получилась канавка, туда будут входить отогнутые края крышки. После заполнения конденсатом образуется гидрозатвор. Чтобы вода не стекала внутрь, верхний край полки уголка устанавливают чуть ниже среза короба.
3. Для установки полок на стенки приваривают опоры из уголка.
4. Делают крышку с ручкой и трубой для отвода дыма.
5. Для фиксации коптильни на мангале к ней приваривают ограничители.
6. В полках из того же металла просверливают несколько рядов отверстий для прохода дыма.

https://youtube.com/watch?v=fRHzL6Ni7wA

Материал изготовления мангал-коптильни

Есть два вида материалов, из которых делаются мангал-коптильни — кирпич и металл. Каждый материал имеет свои особенности.

Кирпичный мангал с коптильней

Мангал из кирпича внешне и по конструкции похож на печь и строится по аналогичным правилам:

• кирпичи используются красные или огнеупорные, но не силикатные;
• кладка производится на специальном или глиняном растворе;
• сооружение имеет большой вес, поэтому перед постройкой необходимо заложить фундамент;
• при установке коптильни на улице место постройки необходимо выбирать с учётом розы ветров.

Коптильня из кирпича своими руками горячего копчения

Чертеж кирпичного мангала-коптильни горячего и холодного копчения

Мангал с коптильней из металла

Эти установки меньше по размеру и функциональности, чем кирпичные, но дешевле и их можно переносить с места на место. Такая мангал коптильня оборудуется грилем и коптильной камерой горячего, а в некоторых конструкциях холодного копчения.

Обработка продуктов дымом производится одновременно с приготовлением на жаровне мяса барбекю.

Изготавливаться эти конструкции могут из разных материалов:

• листовая сталь;
• газовые баллоны или огнетушители;
• куски труб большого диаметра, оставшиеся после замены магистральных водопроводов или отопительных сетей.

Основное условие — толщины металла не должна быть меньше 2мм, а для колосниковой решётки выбирается металл толще 5мм.

После работы установку необходимо вымыть и тщательно высушить. Способы очистки можно узнать в статье как отмыть коптильню из нержавейки.

Мангал с коптильней выполнен из прочного металла

Как сделать уличную печь своими руками? Подготовка к работе

Подготовительные работы заключаются в выборе проекта и подготовке необходимых инструментов и материалов

При выборе проекта важно учесть следующие моменты:

• наличие места на участке;
• предпочитаемый способ копчения;
• присутствие дополнительных элементов;
• наружное или внутреннее размещение;
• удобство подхода;
• требования пожарной безопасности.

После выбора проекта подготавливается и расчищается место для строительства, а также составляется список необходимых материалов.

Внимание! Закупку расходного материала (кирпичей и цемента) следует выполнять в количестве, превышающем рассчитанное на 5—10 процентов, чтобы учесть потери из-за неправильных расчётов или отсутствия опыта

Инструменты и материалы

Основными материалами для строительства коптильни будут кирпичи и раствор для их скрепления.

Кирпич для основных элементов конструкции (топки и дымохода) выбирается огнеупорных марок, изготовленных в соответствии с ГОСТ 390—96. К таким маркам могут относиться ША-I, ШБ-I или ПБ—II.

Раствор цемента для скрепления кирпичей приготовляется из расчёта:

• 1 часть огнеупорного цемента;
• 2 части песка;
• 1 часть известняка.

Справка. Раствор, скреплённый известняком, лучше выдерживает перепады температур в зимнее время, чем обыкновенная смесь песка и цемента.

Для строительства также потребуются следующие материалы и инструменты:

• рамки и сетки металлические;
• прутья стальные;
• арматура;
• щебёнка;
• доски для опалубки и правило;
• лопата;
• уровень строительный;
• рубероид;
• уголки и крепёж;
• циркулярная пила и сварочный аппарат.

Диаметр проволоки для сеток и прутьев коптильного стеллажа не должен быть меньше 0,8 мм, иначе стеллаж деформируется от температуры и под тяжестью продуктов.

Если внутренняя коптильная камера выполняется в виде изолированного металлического ящика, то толщина его стенок начинается от 2 мм. Толщина сгиба уголков, на которые закрепляется вертикальная металлическая часть мангала или коптильного стеллажа, находится в пределах 3—6 мм.

Изготовление мангал-коптильни из металла

Схемы и чертежи

Схемы и чертежи разных вариантов мангал-коптилен без проблем можно найти в Интернете. Выбрать можно именно ту модель, которая больше всего подходит. Учитывать стоит то, сколько продуктов за один раз нужно коптить и в каких условиях будет использоваться готовая конструкция.

Материалы и инструменты

Обычно, для изготовления мангал-коптилен из металла используются одни и те же материалы и инструменты. Единственное, что может отличаться – это количество расходного материала.

• Сварочный аппарат и шуруповерт;
• Болгарка вместе со специальными кругами и угольник;
• Рулетка и электрическая дрель;
• Лист металла достаточной толщины или металлическую бочку;
• Колесики, в том случае если планируется сборка разборной конструкции;
• Уголки, ручки, петли и крепежи;
• Труба, которая будет иметь квадратное сечение.

Изготовление мангала

Стоит очень внимательно измерять куски, чтобы мангал получился прочным и в результате полностью герметичным. Подготовленные стенки необходимо соединить между собой с помощью сварочного аппарата.

Сварка дымохода

Для того, чтобы можно было коптить продукты, обязательно должен присутствовать дымоход. Для него можно использовать обычную металлическую трубу. В одной из стенок мангала вырезается отверстие, диаметр которого будет соответствовать диаметру используемой трубы. Будущий дымоход крепится в отверстие и приваривается с помощью сварочного аппарата.

Установка поддона

Внутри конструкции необходимо обязательно установить поддон, в который будет жир во время процесса копчения. Для того, чтобы он был надежно закреплен, стоит сделать подставку для него. Использовать для этого можно уголки или же приварить несколько прочных прутьев, на которые и будет устанавливаться во время копчения поддон.

Что лучше: металлическая или кирпичная конструкция

Часто люди используют мангал и коптильню, сделанные из металла. Во многих случаях они делают их своими руками. Для этого используют всевозможные металлические емкости, что, конечно, порождает массу вариантов этих устройств для приготовления мяса. Многие проекты таких мангалов-коптилен изображаются на фото или демонстрируются в видео.

Металлические мангалы или барбекю являются достаточно хорошим вариантом, однако, не очень эффективным и недолговечным. Лучше для приготовления мяса подходят кирпичные мангалы и кирпичные коптильни, ведь кирпич способен нагреваться и равномерно отдавать тепло. Кроме того, срок годности таких печей является очень длительным, ведь кирпич не способен перегорать. Поэтому умные владельцы дачи или дома всегда стараются сделать своими руками мангал или коптильню из кирпича.

Большинство из нас предпочитает делать на территории своей дачи либо одну, либо другую конструкцию. Лучше делать такую, в которой есть и коптильня, и мангал. В таком случае, приехав на дачу, можно будет приготовить шашлык, гриль и барбекю (в западном мире под ним понимают мясо, приготовленное на дыму).

Строительство печки для беседки своими руками

Многих дачников интересует вопрос, как построить печь для беседки своими руками? Рассмотрим основные этапы возведения данной конструкции.

Планирование строительства беседки с печкой начинается с составления проекта. Это позволит определиться с размерами и сделать визуализацию сооружения.

Проект будущей постройки

Далее определяются с местом под строительство. Оптимальный вариантом будет ровное местечко в тени, защищенное от ветра.

Первым делом производиться разметка под фундамент. Его тип определяется весом постройки. Для садового домика с мангалом лучше всего подходит ленточный фундамент, глубиной 30 см.

Внимание: от момента заливки бетона до начала возведения стен и печки должно пройти не менее 5-7 дней – это срок застывания фундамента.

Между фундаментом и полом конструкции необходимо проложить слой гидроизоляции. Далее производится заливка бетонного пола. В месте, где будет печь, лучше уложить металлическую плиту.

В постройке из дерева сначала устанавливают опорные столбы, и формируют крышу конструкции. Стенку, возле которой будет установлена печка, лучше выложить из кирпича – так она будет надежно защищена от ветра, попадания жара и высоких температур.

Основание для печи

Далее производится кирпичная кладка. Согласно порядовке, следует выложить 6 рядов – это и будет основание для печи с место для дров. После этого устанавливается первое перекрытие.

Совет: первый ряд должен быть установлен особо аккуратно, соблюдая уровень кладки и углы.

6-й и 7-й ряды – установка перекрытия

Далее выполняется футеровка – выкладывание топки, установка дверцы. Толщина швов не должна превышать 3 мм, если они будут толстыми, кладка может разрушиться.

Внимание: для футеровки и формирования внутренних стенок топки используются исключительно шамотные кирпичи.

Выкладывание топки печки

После 10 ряда с правого края печки устанавливают столешницу – каменную плиту. С левого края кладка топки продолжается.

Установка столешницы

На одиннадцатом ряду формирование топки заканчивается. Сверху укладываются решетка для барбекю.

Обратите внимание: решетка должна быть съемной, чтобы ее периодически можно было чистить.

Вокруг решетки выкладывают жарочное пространство

Формирование жарочной камеры заканчивается на 17-м ряду. Далее над ней возводится свод  — кирпичная арка.

Совет: чтобы свод был плавным, его устанавливают на предварительно изготовленный деревянный каркас, который после застывания раствора снимают.

Оформление жарочного шкафа

Ниже приведены точные порядовки – с 1-го по 17-й ряд. По данной инструкции построить печку сможет даже начинающий строитель.

Порядовка – ряды 1-17

После 19-го ряда начинается выполнение перекрытия жарочной камеры. Заканчивается оно в 21-м ряду.

Перекрытие жарочной камеры печки

Далее по всему периметру печи выкладывается перекрытие. Крайний ряд кирпичей немного выдвигается вперед.

Формирование козырька

Постепенно отверстие над жарочной камерой сужается, пока не останется небольшой проем для дымохода.

Совет: ровность кладки периодически проверяют строительным уровнем.

Завершение жарочной камеры

Дымовая труба возводиться на необходимую высоту. Сечение дымового канала по всей его высоте должно быть одинаковым. В перекрытие беседки делается отверстие, через которое дымоход выходит наружу.

Внимание: при прокладывании дымохода через перекрытие беседки, необходимо соблюдать все строительные нормы и правила пожарной безопасности.

Формирование дымохода

Все ряды кладки выполняются строго по схеме. На помощь строителю — порядовка с 18-го по 29-й ряд.

Порядовка кирпича – ряды 18-29

Внимание: в процессе работе следите за тем, чтобы швы между кирпичами были полностью заполненными раствором. Его излишки следует удалять немедленно, пока они не засохли.. Когда печка в беседке установлена, можно приступать к дальнейшему оформлению конструкции

По ее периметру можно установить ограждения – парапет, декоративные решетки

Когда печка в беседке установлена, можно приступать к дальнейшему оформлению конструкции. По ее периметру можно установить ограждения – парапет, декоративные решетки.

Пример того, как сделать деревянную беседку с печкой

Если печка построена из обычного кирпича, ее можно облицевать клинкерной плиткой, натуральным камнем. Саму беседку с печкой можно украсить цветами, обустроить живую изгородь.

Совет: при необходимости к беседке можно подвести воду – так готовить пищу и мыть посуду будет удобнее.

Варианты оформления печи в беседке, фото

Особенности металлических мангал-коптилен разных

Из металла можно изготовить аппараты разной конструкции и размера. Такие установки проще в изготовлении и дешевле, чем кирпичные, но  имеют меньшую функциональность и срок службы.

Эти устройства применяются для горячего копчения. Для копчения холодного лучше всего подходит электростатическая коптильня из катушки зажигания.

Коптильня горячего копчения на мангале

Это самые простые устройства. Коптильная камера в них находится в дымоходе, расположенном рядом с мангалом:

1. Огонь разводится рядом с коптильней или в её нижней части.
2. За счёт естественной тяги дым поступает к продуктам.

Такая мангал коптилка может быть изготовлена из обычного мангала. Недостатком установки является низкая плотность дыма в камере. Для улучшения эффективности копчения мангал накрывается листами металла.

Заменой этого устройства в городской квартире является коптильня на газу и духовка с решёткой  для гриля.

Коптильня горячего копчения изготовлена из обычного мангала

Мангал 3 в 1: коптильня мангал и барбекю

Более удачным является установки три в одном, в которых имеется мангал с крышкой, закрывающей огонь и продукты. Это позволит направить весь дым от углей к копчёностям и готовить готовить продукты на мангале над огнём, барбекю на решётке и коптить в коптильной камере.

Крышка мангала должна закрепляться на петлях и иметь выпуклую форму, чтобы избежать соприкосновения с мясом. Для удобства открывания к ней дополнительно крепится ручка, желательно деревянная.

Режимы работы зависят от расположения дров, продуктов и крышки:

• барбекю — продукты в среднем отсеке, дрова рядом с ними, крышка закрыта;
• гриль — продукты размещаются над огнём, крышка открыта;
• горячее копчение — мясо и рыбу помещают на решётке в среднем отсеке, дрова находятся в дополнительной топке;
• холодное копчение — дрова в топке, продукты в коптильной камере.

Схема работы мангала 3 в 1

При изготовлении этой коптилки интересно так же узнать, как сделать коптильню из старого холодильника.

Мангал с крышей и коптильней

Металлический мангал целесообразно дополнить крышей. Это сделает его тяжелее и усложнит перемещение на другое место, но защищает повара от дождя и делает процесс приготовления блюд более комфортным. Для облегчения аппарата крыша может быть съёмной или являться отдельной металлоконструкцией.

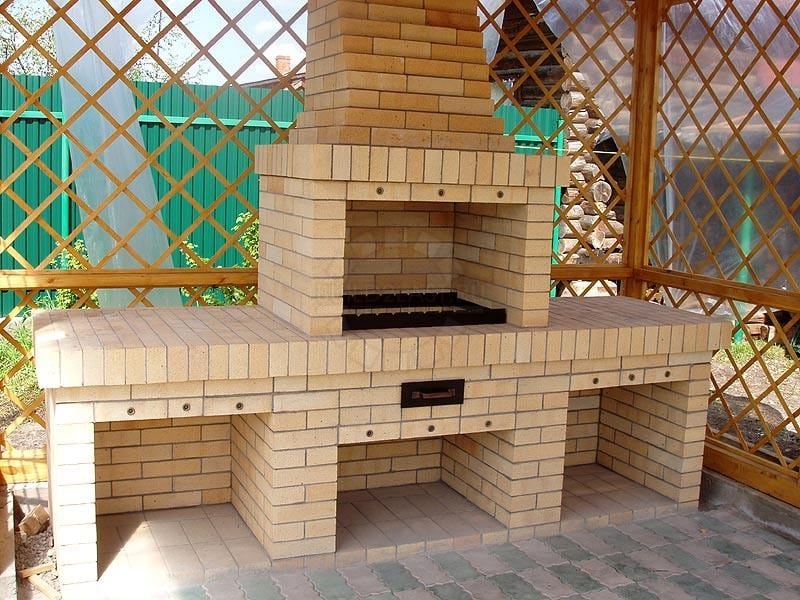

В кирпичных мангал коптильнях крыша обычно не делается. Это стационарные сооружения, котрые чаще всего строятся в беседках под общим навесом с обеденным столом.

Мангал-коптильня с крышей

Мангал коптильня «Паровоз»

Коптильня 3 в 1 может быть изготовлена не только из стальных листов. Интересный вид имеют коптильни, изготовленные из труб большого диаметра или газовых баллонов. Такую установку можно покрасить чёрной жаростойкой краской и установить на колёса.

Это придаст корпусу оригинальный вид паровоза, особенно если дополнительно украсить его коваными элементами и другими деталями.

Мангал с коптильней Паровоз

Главные различия печи барбекю и мангала

Всем, кто хотя бы раз в жизни готовил продукты на мангале, известно, что жар поступает только снизу. До верхнего слоя инфракрасные излучения от тлеющего угля не поступают, поэтому овощи, мясо постоянно приходится переворачивать.

В печи барбекю процесс приготовления происходит намного проще и не требует постоянного вмешательства человека. Равномерная обжарка обеспечивается благодаря тому, что решетка устанавливается на 20-25 см ниже высоты боковых стенок жаровни. Это небольшое расстояние обеспечивает создание над блюдом тёплой воздушно-дымовой подушки, придающей готовой пищи едва уловимый подкопченный запах.

Ещё одна отличительная черта печи от мангала – наличие поддона для угля. Изготавливается поддон без отверстий. Так лучше обеспечивается тяга. Древесный уголь в печи не горит, а тлеет. Процесс приготовления происходит равномерно за счёт отражающегося от печных стенок тепла. Блюдо прогревается одновременно со всех боков и доходит до готовности постепенно.

Отличия мангала от печи сказываются на вкусовых качествах блюд. Однажды попробовав шашлык, приготовленный в печи барбекю, люди сразу же чувствуют разницу, и появляется желание стать обладателем садовой печи.

Среди большого разнообразия печных сооружений из камня каждый может выбрать подходящую для своего приусадебного участка конструкцию.
