Биореактор – основа биогазовой установки
Емкость, в которой происходит анаэробное разложение биомассы, называют биореактором, ферментатором, или метантанком. Биореакторы бывают полностью герметичными, с фиксированным или плавающим куполом, имеющие конструкцию водолазного колокола. Колокольные психрофильные (не требующие подогрева) биореакторы имеют вид открытого резервуара с жидкой биомассой, в которую погружена емкость в виде цилиндра или колокола, где собирается биогаз.
Собравшийся биогаз оказывает давление на цилиндр, из-за чего тот приподнимается над резервуаром. Таким образом, колокол также выполняет функцию газгольдера – временного хранилища образовавшегося газа.
Биореактор с плавающим куполом
Недостатком колокольной конструкции биогазового реактора является невозможность перемешивания субстрата и его подогрева в холодные периоды года. Также негативным фактором является сильный запах, и антисанитария из-за открытой поверхности части субстрата.
К тому же, часть образовавшегося газа улетучится в атмосферу, загрязняя окружающую среду. Поэтому данные биореакторы используются лишь в кустарных биогазовых установках в бедных странах с жарким климатом.
Еще один пример биореактора с плавающим куполом
Ради предотвращения загрязнения окружающей среды и исключения неприятного запаха реакторы биогазовых установок для дома и больших производств имеют конструкцию с фиксированным куполом. Форма конструкции в процессе газообразования большого значения не имеет, но при использовании цилиндра с крышей в виде купола достигается значительная экономия строительных материалов. Биореакторы с фиксированным куполом снабжаются патрубками для добавления новых порций биомассы и отбора отработанного субстрата.
Разновидность биореактора с фиксированным куполом
Основные типы биогазовых установок
Поскольку наиболее приемлемой является конструкция с фиксированным куполом, то большинство готовых решений биореакторов имеют данный тип. В зависимости от способа загрузки биореакторы имеют различную конструкцию и подразделяются на:
- Порционные, с разовой загрузкой всей биомассы, и с последующей полной выгрузкой после отработки сырья. Основным недостатком данного типа биореакторов является неравномерность выделения газа в течение переработки субстрата;
- непрерывной загрузкой и выгрузкой сырья, благодаря чему достигается равномерное выделение биогаза. Благодаря конструкции биореактора во время загрузки и выгрузки не прекращается производство биогаза и не происходит утечек, так как патрубки, по которым осуществляется добавление и удаление биомассы, выполнены в виде гидрозатвора, предотвращающего вытекание газа.
Пример порционного биореактора
Порционные биогазовые реакторы могут иметь любую конструкцию, предотвращающую утечку газа. Так, например, в свое время в Австралии были популярны канальные метантанки с эластичным надувающимся сводом, где небольшое избыточное давление внутри биореактора надувало пузырь из прочного полипропилена. При достижении определенного уровня давления внутри биореактора, включался компрессор, откачивающий выработанный биогаз.
Канальные биореакторы с эластичным газгольдером
Тип брожения в данной биогазовой установке может быть мезофильным (со слабым подогревом). Из-за большой площади раздувающегося купола, канальные биореакторы могут устанавливаться только в отапливаемых помещениях, или в регионах с жарким климатом. Достоинством конструкции является отсутствие необходимости в промежуточном ресивере, но большим недостатком является уязвимость эластичного купола к механическим повреждениям.
Большой канальный биореактор с эластичным газгольдером
В последнее время набирают популярности порционные биореакторы с сухой ферментацией навоза без добавления воды в субстрат. Поскольку в навозе имеется своя влажность, ее будет достаточно для жизнедеятельности организмов, хотя интенсивность реакций уменьшится.

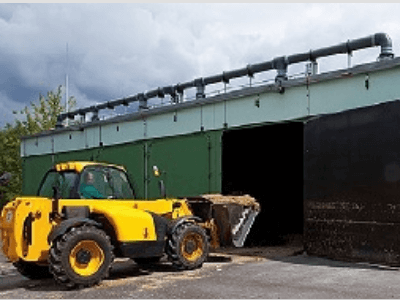

Биореакторы сухого типа имеют вид герметичного гаража с плотно закрывающимися дверьми. Биомасса загружается в реактор при помощи фронтального погрузчика и остается в таком состоянии до завершения полного цикла газообразования (примерно полгода), при этом не требуется добавления субстрата и его перемешивания.
Порционный биореактор с загрузкой через герметично закрывающуюся дверь
Изготовление биогазовой установки
Проделываем отверстие в крышке. Вставляем в него штуцер и герметизируем прилегание двухкомпонентным клеем.
Сбоку по той же технологии вклеиваем угловой фитинг с трубой, которая идет почти до самого дна бака.
Под него нужно будет поставить пластиковое ведро.
На штуцер в крышке надеваем шланг и фиксируем обжимным хомутом.
К другой стороне трубки крепим шаровый кран для перекрывания основной подачи.
От крана подключается трубка и идет на тройник. С тройника одни конец подключается ко второму карну, к нему будут подключатся потребители.
Изначально камеру нужно полностью сдуть, выпустив весь лишний воздух.
Как построить реактор на биоматериале
Если биомассы немного, вместо бетонной емкости, можно взять железную, например, обычную бочку. Но она должна быть крепкой, с качественными сварными швами.
Количество сделанного газа напрямую зависит от объема сырья. В маленькой емкости его получится немного. Чтобы получить 100 кубометров биогаза, нужно переработать тонну биологической массы.
Для повышения прочности установки ее обычно заглубляют в землю. Реактор должен иметь входную трубу для загрузки биомассы и отводное отверстие для удаления отработанного материала. Сверху в баке должно быть отверстие, через которое выводится биогаз. Лучше закрывать его на гидрозатвор.
Для правильной реакции емкость должна быть герметично закрыта, без доступа воздуха. Гидрозатвор обеспечит своевременный вывод газов, что предотвратит взрыв системы.
Юридическое оформление
Согласовывать установку придется с СЭС, газовой инспекцией и пожарниками. Вам понадобятся:
- Технологическая схема установки.
- План размещения оборудования и составляющих с привязкой самой установки, местом установки теплового агрегата, места прокладки трубопроводов и энергомагистралей, подключения насоса. На схеме должны быть обозначены громоотвод и подъездные пути.
- Если установка будет находиться в помещении, то необходим также будет план вентиляции, которая будет обеспечивать не менее чем восьмикратный обмен всего воздуха в помещении.
Как видим, без бюрократии и тут не обойтись.
Имея источник энергии им грех не воспользоваться
Напоследок немного о производительности установки. В среднем за сутки биогазовая установка выдает объем газа в два раза превышающий полезный объем резервуара. То есть, 40 м3 навозной жижи дадут в сутки 80 м3 газа. Примерно 30% уйдет на обеспечение самого процесса (главная статья расходов — подогрев). Т.е. на выходе вы получите 56 м3 биогаза в день. Для покрытия потребностей семьи из трех человек и на отопление среднего по размерам дома требуется по статистике 10 м3. В чистом остатке у вас 46 м3 в день. И это при небольшой установке.
Преимущества и недостатки системы
Биогазовые установки имеют немало преимуществ, но и недостатков хватает, поэтому перед началом проектирования и строительства следует все взвесить:
- Утилизация отходов. Благодаря биогазовой установке можно получить максимум пользы от мусора, от которого все равно пришлось бы избавляться. Эта утилизация менее опасна для окружающей среды, чем закапывание отходов.
- Возобновляемость сырья. Биомасса – это не уголь и не природный газ, добыча которых истощает запасы ресурсов. При ведении сельского хозяйства сырье появляется постоянно.
- Относительная небольшое количество СО2. При получении газа окружающая среда не загрязняется, а вот при его использовании в атмосферу выделяется небольшое количество двуокиси углерода. Оно не опасно и не способно критично изменить экологию, т.к. его поглощают растения в процессе роста.
- Умеренное выделение серы. При сгорании биогаза в атмосферу попадает небольшое количество серы. Это негативное явление, однако его масштабы познаются в сравнении: при сжигании природного газа загрязнение окружающей среды окислами серы гораздо больше.
- Стабильная работа. Производство биогаза более стабильно, чем работа солнечных батарей или ветряков. Если энергией солнца и ветра нельзя управлять, то биогазовые установки зависят от деятельности человека.
- Можно использовать несколько установок. Газ – это всегда риски. Чтобы снизить потенциальный ущерб в случае аварии, можно рассредоточить по участку несколько биогазовых установок. Если правильно спроектировать и собрать систему из нескольких ферментаторов, она будет работать стабильнее, чем один крупный биореактор.
- Выгоды для сельского хозяйства. Для получения биомассы высаживают некоторые виды растений. Можно выбрать такие, которые улучшают состояние грунта. Например, сорго снижает эрозию почвы, улучшает ее качество.
У биогаза есть и недостатки. Хотя это относительно чистое топливо, оно все же загрязняет атмосферу. Также могут возникать проблемы с поставками растительной биомассы.
Безответственные владельцы установок нередко заготавливают ее так, что истощают землю и нарушают экологический баланс.
Способы оборудования установки подогревом
Установить подогрев в биореакторе можно несколькими методами.
- Один из них предполагает подключение станции к системе отопления. Осуществляют это по типу змеевика. Его монтаж должен производиться под реактором.
- Другой способ предусматривает установку электрического нагревательного элемента в основание резервуара.
- Еще один метод организации подогрева предполагает применение электрических отопительных систем для нагрева резервуара.
Если для организации подогрева вы будете использовать автоматизированные системы, то включение устройства будет происходить без вашей помощи при поступлении в реактор холодной биомассы. Когда сырье прогреется до установленной температуры, то система нагрева отключится.
Чтобы качественно изготовить биогазовую установку своими руками, необходимо еще до начала работы подготовить чертежи, на которые необходимо ориентироваться при проведении работ. Элементы подогрева могут быть смонтированы в водогрейных котлах, поэтому необходимо позаботиться о приобретении необходимого газового оборудования.
Для того чтобы повысить количество вырабатываемого биогаза, можно кроме подогрева оснастить свою установку еще и устройством для перемешивания биомассы. Для этого придется потратить некоторое время и создать устройство, которое будет работать так же, как и обычный бытовой миксер. При помощи вала он будет приводиться в движение. Последний должен быть выведен сквозь отверстия в крышке.
Какие установки применяют для получения биогаза
Если установку планируется разместить вблизи фермы, то лучшим вариантом будет разборная конструкция, которую легко перевезти в другое место. Основной элемент установки – биореактор, в который заливается сырье и происходит процесс брожения. На крупных предприятиях используют цистерны объемом 50 кубических метров.
В частных хозяйствах строят подземные резервуары в качестве биореактора. Их выкладывают из кирпича в подготовленную яму и обмазывают цементом. Бетон повышает степень безопасности конструкции и препятствует попаданию воздуха. Объем зависит от того, сколько сырья в день получают с домашних животных.
Поверхностные системы также популярны в домашних условиях. При желании установку можно разобрать и перенести в другое место, в отличие от стационарного подземного реактора. В качестве цистерны используют пластиковые, металлические или поливинилхлоридные бочки.
По типу управления имеются:
автоматические станции, в которых долив и откачка отработанного сырья осуществляется без участия человека;
механические, где весь процесс контролируется вручную.
С помощью насоса можно облегчить освобождение резервуара, в который попадают отходы после брожения. Некоторые народные умельцы применяют насосы для откачки газа из подушек (например, автомобильных камер) в очистное сооружение.
Схема самодельной установки для получения биогаза из навоза
Перед сооружением биогазовой установки на своем участке необходимо ознакомиться с потенциальной опасностью, которая может взорвать реактор. Главное условие – отсутствие кислорода.
Метан – это взрывоопасный газ и он способен воспламеняться, но для этого его необходимо нагреть выше 500 градусов. Если биогаз смешается с воздухом, возникнет избыточное давление, которое разорвет реактор. Бетонный может треснуть и будет не пригоден для дальнейшего использования.
Видео: Биогаз из птичьего помета
Чтобы давление не сорвало крышку, применяют противовес, защитную прокладку между крышкой и резервуаром. Емкость заполняют не до конца – должно оставаться как минимум 10% объема для выхода газа. Лучше – 20%.
Итак, чтобы сделать у себя на участке биореактор со всеми приспособлениями, необходимо:
Удачно выбрать место, чтобы оно находилось подальше от жилья (мало ли что).
Рассчитать предположительное количество навоза, которое ежедневно выдают животные. Как считать – читать ниже.
Определиться, где проложить загрузочную и отгрузочную трубу, а также трубу для конденсации влаги в полученном газе.
Определиться с местом расположения резервуара для отходов (по умолчанию удобрения).
Вырыть котлован, исходя из расчетов количества сырья.
Выбрать емкость, которая будет служить резервуаром для навоза и установить ее в котлован. Если планируется бетонный реактор, тогда дно котлована заливается бетоном, стенки выкладываются кирпичом и штукатурятся бетонным раствором. После этого необходимо дать время просохнуть.
Стыковки между реактором и трубами также герметизируются на этапе закладки резервуара.
Обустроить люк для осмотра реактора. Между ним ставится герметичная прокладка.
Если климат холодный, то перед бетонированием или установкой пластикового резервуара продумывают способы его обогрева. Это могут быть нагревательные приборы или лента, используемая в технологии «теплый пол».
В конце работ проверить реактор на герметичность.
Расчет количества газа
Из одной тонны навоза можно получить примерно 100 кубических метров газа. Вопрос – сколько помета дают домашние животные в сутки:
курица – 165 г в сутки;
корова – 35 кг;
коза – 1 кг;
конь – 15 кг;
овца – 1 кг;
свинья – 5 кг.
Умножить эти показатели на количество голов и получится суточная доза экскрементов, подлежащих переработке.
Больше газа получают от коров и свиней. Если добавить в смесь такие энергетически мощные растения как кукуруза, свекольная ботва, просо, то количество биогаза увеличится. Большой потенциал у болотных растений и водорослей.
Самый высокий – у отходов мясоперабатывающих комбинатов. Если такие хозяйства есть поблизости, то можно скооперироваться и установить один реактор на всех. Сроки окупаемости биореактора 1 – 2 года.
Факторы, влияющие на производство биогаза
Объем продуцируемого дружной командой микробов биогаза при различных условиях может меняться и зависит от ряда факторов.
Вид сырья
Больше всего биогаза можно получить из отходов пищевой промышленности, содержащих сахарный жом и большое количество жиров. Наименее выгодным видом сырья является навоз крупного рогатого скота.
Навоз – сырье для биогаза
Температура
С ростом температуры производительность бактерий увеличивается. По температурному режиму газогенераторы делятся на три типа.
Психрофильные
Это установки без подогрева, в которых температура поддерживается в пределах от 18 до 25 градусов. В настоящий момент почти не применяются.
Мезофильные
Благодаря подогреву температурный режим выдерживается в пределах от 25 до 40 градусов.
- низкие энергозатраты;
- аминокислотный состав удобрений является максимально полезным.
- относительно низкая производительность по биогазу;
- отсутствие обеззараживающего эффекта (в сырье содержатся болезнетворные бактерии, от которых следовало бы избавиться).
Газогенераторы, применяемые раньше для автомобилей, вполне подходят и для домашнего использования. Как сделать газовый генератор своими руками по шагам, читайте в статье.
О плюсах использования электрогенератора на дровах читайте тут.
Если вы живете в частном доме, то у вас есть уникальный шанс испробовать различные варианты альтернативных источников энергии. Здесь https://microklimat.pro/sistemy-otopleniya/alternativnoe-otoplenie/alternativnye-istochniki-energii-dlya-chastnogo-doma.html вы найдете обзор вариантов установок для получения бесплатной энергии.
Термофильный
Применяется интенсивный подогрев, температура превышает 40 градусов.
- высокая производительность;
- гибнут болезнетворные бактерии.
- высокие энергозатраты;
- низкое качество удобрений.
Термофильный биореактор на навозе
Для каждого вида сырья существует оптимальный температурный режим. Почему нельзя просто разогреть реактор до максимально возможной температуры? По двум причинам:
- из-за роста энергозатрат понизится рентабельность установки;
- с ростом температуры увеличивается и количество свободного аммиака.
Последняя зависимость приводит к торможению газогенерации (этот газ является токсичным для бактерий).
Обмен веществ и свобода перемещения
Сырье должно быть достаточно разжиженным, чтобы микробы и пузырьки газа могли в нем двигаться. Для этого в установку доливают горячую воду, доводя влажность загрузки до 85% зимой и до 92% летом.
Чтобы в реакторе лучше происходили обменные процессы, его содержимое нужно время от времени (примерно каждые 4 – 6 часов) перемешивать.
Время брожения
Если сырье выгружать раньше положенного срока, бактерии не будут успевать компенсировать потери в численности и производительность их колоний упадет.
При чрезмерно длительной выдержке производительность также снижается из-за недостатка питательных веществ.
В среднем оптимальное время брожения составляет:
- для психрофильного режима: 30 – 40 суток или более;
- для мезофильного: 10 – 20 суток;
- для термофильного: 5 – 10 суток.
Как сделать биогазовую установку своими руками?
Процесс создания биогазовой установки своими руками достаточно трудоемкий, но возможный. Такая установка поможет сохранить ваши деньги: теперь покупать топливо и электроэнергию вам не нужно, вы сами будете ее производить.
Воссоздать будущую установку можно и из подручных средств. Так, например, реактор будущей установки можно сделать из старых кастрюль, тазов, выварок. Лучше всего выбирать предметы цилиндрической формы.
Главные требования, которым должен соответствовать любой реактор:
- гидро и воздухонепроницаемость. В случае, если биогаз и обычный воздух смешаются, пойдет реакция, сила которой запросто может в лучшем случае сломать реактор, а в худшем – взорвать его;
- отличная теплоизоляция;
- быть прочным и надежным, ведь в процессе реакции выделяется огромное количество энергии.
Вас интересует обшивка дома сайдингом своими руками?
Статью о строительстве стропил для крыши можете найти здесь.
Ремонт микроволновки это возможно: https://smasterim.com/elektronika/el-remont/mikrovolnovki.html
Чтобы построить хорошую биоустановку, нужно придерживаться следующей поочередности:
- выберите место для будущего ректора и рассчитайте суточную норму отходов, чтобы определиться с размером реактора;
- подготовьте котловину и проделайте монтаж выгрузочной и загрузочной труб;
- установите и прочно закрепите загрузочный бункер и газоотводную трубу;
- для использования, обслуживания и ремонта установки установите крышку люка;
- хорошенько проверьте реактор на герметичность и теплоизоляцию;
Лучше всего стенки будущей установки делайте из бетона, так как прочность вашего реактора – залог безопасности.
Также, важно, чтобы расстояние до ближайшей жилой постройки было не меньше 500 метров. Такая мера связана с тем, что при процессе брожения выделяется ядовитый газ, который за считанные минуты может убить человека. Следует помнить, что биогаз – это взрывоопасный продукт, и в случае взрыва он снесет все в радиусе 200-300 метров
Следует помнить, что биогаз – это взрывоопасный продукт, и в случае взрыва он снесет все в радиусе 200-300 метров.
Для получения самого биогаза, вам нужно:
- cмешать около 2 тонн коровьего навоза и 4,5 тонны перегноя в виде сгнившей листвы, ботвы, отходов.
- добавить воды, чтобы влажность в реакторе была на отметке 60-70% влажности;
- рагрузить полученную массу в яму и с помощью нагревательной установки (змеевика) разогреть до 35-40 градусов. После этого смесь сама начнет бродить и в анаэробной среде сама разогреется до 70 градусов;
- прикрепите к куполу противовес, вес которого должен быть в 1,5-2 раза больше самой смеси, проводиться это для тог, чтобы купол в процессе реакции не слетел с ямы.
5,5-6 тонн смеси биогазовой установке хватит на полгода работы.
Помните, что в массе, которую вы загружаете в реактор, не должно быть антибиотиков, красителей, растворителей и других синтетических веществ. В противном случае они не только помешают всей реакции и остановят ее, но и испортят стенки вашего реактора.
Как можно отметить, принцип работы биогазовой установки очень прост. Проще говоря, в яму устанавливают герметичный резервуар, куда складывают сырье для переработки. Загрузив их, остается только ждать, пока микроорганизмы, именно они обеспечивают протекание всего процесса, разложат массу , и только после этого вы сможете собирать готовый газ.
Отбродившему сырью также можно найти применение. Его вы запросто можете использовать в сельском хозяйстве как удобрение.
После того, как выработался газ, он остается в реакторе, когда масса по выгрузочной трубе удаляется из реактора
Очень важно, чтобы объем емкости временного хранения был не меньше реактора
Расчет рентабельности установки
В качестве сырья для производства биогаза обычно используют коровий навоз. Одна взрослая корова может дать его столько, чтобы обеспечить 1.5 м.куб. топлива; свинья – 0.2 м.куб.; курица или кроль (в зависимости от массы тела) – 0.01-0.02 м.куб. Чтобы понять, много это или мало, можно сравнить с более привычными видами ресурсов.
Галерея изображений
Фото из
Иногда системы устанавливают в подсобных помещениях. Это удобно с точки зрения осмотров и обслуживания, но небезопасно, т.к. биометан может взорваться
Поэтому следует уделить особое внимание вопросам безопасности
Транспортировка сырья – отдельный вопрос, который следует обдумать в процессе проектирования биогазовой установки. Для перевозки по участку лучше использовать специальную технику или прицепы. Если нужна доставка на большие расстояния, следует просчитать расходы на топливо и определить, окупятся ли они
При покупке контейнеров биогазовой установки и тем более при изготовлении своими руками придется уделить внимание их качеству. Также в процессе эксплуатации системы нужны регулярные проверки состояния и ремонты. Биогазовая установка может стать настоящим спасением для фермерского хозяйства
Она позволяет сэкономить на топливе для обогрева и/или освещения коровников. Также это отличный вариант безвредной утилизации отходов. Однако в первые годы вряд ли приходится рассчитывать на полноценную отдачу
Биогазовая установка может стать настоящим спасением для фермерского хозяйства. Она позволяет сэкономить на топливе для обогрева и/или освещения коровников. Также это отличный вариант безвредной утилизации отходов. Однако в первые годы вряд ли приходится рассчитывать на полноценную отдачу
Устройство биореактора из утепленной пластиковой емкости
Удобный транспорт для перевозки субстрата
Компактная установка промышленного производства
Биогазовая установка на молочной ферме
1 м.куб. биогаза обеспечивает такое же количество тепловой энергии, как:
- дрова – 3.5 кг;
- уголь – 1-2 кг;
- электричество – 9-10 кВт/ч.
Если знать примерный вес сельскохозяйственных отходов, которые будут доступны в течение ближайших лет, и количество необходимой энергии, можно просчитать рентабельность биогазовой установки.
Один из главных недостатков добычи биогаза – запах. Возможность использования небольших компостных куч – это большой плюс, но придется терпеть неудобства и тщательно контролировать процесс, чтобы не спровоцировать распространение болезнетворных микроорганизмов (+)
Для закладки в биореактор готовят субстрат, в который входят несколько компонентов в таких пропорциях:
- навоз (лучше всего коровий или свиной) – 1.5 т;
- органические отходы (это могут быть перегнившие листья или другие компоненты растительного происхождения) – 3.5 т;
- подогретая до 35 градусов вода (количество теплой воды рассчитывают так, чтобы ее масса составляла 65-75% от общего количества органики).
Расчет субстрата сделан для одной закладки на полгода, если исходить из умеренного потребления газа. Примерно через 10-15 дней процесс ферментации даст первые результаты: газ появится в небольших количествах и начнет заполнять хранилище. Через 30 дней можно ожидать полноценной выработки топлива.
Оборудование для производства биогаза пока еще не особенно распространено в нашей стране. Во многом это связано с плохой информированностью людей о преимуществах и особенностях работы биогазовых систем. В Китае и Индии многие небольшие фермерские хозяйства оборудованы кустарными установками для получения дополнительного чистого топлива
Если установка работает правильно, объем биогаза постепенно будет увеличиваться, пока субстрат не перегниет. Производительность конструкции напрямую зависит от скорости брожения биомассы, которая в свою очередь связана с температурой и влажностью субстрата.
Инструкция по самостоятельному строительству
Если нет опыта в сборке сложных систем, имеет смысл подобрать в сети или разработать самый простой чертеж биогазовой установки для частного дома.
Чем проще конструкция, тем она надежнее и долговечнее. Позже, когда появятся навыки строительства и обращения с системой, можно будет переделать оборудование или смонтировать дополнительную установку.
В дорогих конструкциях промышленного производства предусмотрены системы перемешивания биомассы, автоматического подогрева, очистки газа и т.д. Бытовое оборудование не так сложно. Лучше собрать простую установку, а потом добавить элементы, в которых возникнет необходимость
При расчете объема ферментатора стоит ориентироваться на 5 м.куб. Такая установка позволяет получить количество газа, необходимое для обогрева частного дома площадью 50 м.кв., если в качестве источника тепла используют газовый котел или печь.
Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.
Чтобы процесс ферментации протекал более-менее стабильно, нужно добиться правильного температурного режима. Для этого биореактор устанавливают в земляной яме или заранее продумывают надежную теплоизоляцию. Постоянный подогрев субстрата можно обеспечить, если под основание ферментатора подвести трубу водяного отопления
Строительство биогазовой установки можно разделить на несколько этапов.
Этап 1 – подготовка ямы под биореактор
Практически вся биогазовая установка находится под землей, поэтому многое зависит от того, как была вырыта и отделана яма. Есть несколько вариантов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.
Оптимальное решение – покупка готовых полимерных колец с глухим дном. Они обойдутся дороже подручных материалов, зато не потребуется дополнительная герметизация. Полимеры чувствительны к механическим нагрузкам, зато не боятся влаги и химически агрессивных веществ. Они не подлежат ремонту, но при необходимости их легко будет заменить.
От подготовки стен и днища биореактора зависит интенсивность брожения субстрата и выход газа, поэтому яму тщательно укрепляют, утепляют и герметизируют. Это самый сложный и трудоемкий этап работ
Этап 2 – обустройство газового дренажа
Покупка и монтаж специальных мешалок для биогазовых установок – дорогое удовольствие. Систему можно удешевить, обустроив газовый дренаж. Он представляет собой вертикально установленные полимерные канализационные трубы, в которых проделано множество отверстий.
При расчете длины труб дренажа следует ориентироваться на запланированную глубину заполнения биореактора. Верхние части труб должны быть выше этого уровня.
Для газового дренажа можно выбрать металлические или полимерные трубы. Первые прочнее, а вторые устойчивее к химическим воздействиям. Лучше отдать предпочтение полимерам, т.к. металл быстро проржавеет и сгниет
В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выделяющийся в процессе ферментации газ находился под небольшим давлением. Когда будет готов купол, это обеспечит нормальную подачу биометана по отводящей трубе.
Этап 3 – монтаж купола и труб
Завершающий этап сборки простейшей биогазовой установки – это монтаж купольной верхней части. В самой высокой точке купола устанавливают газоотводящую трубу и протягивают ее к газгольдеру, без которого не обойтись.
Емкость биореактора закрывают плотной крышкой. Чтобы предотвратить смешивание биометана с воздухом, обустраивают гидрозатвор. Также он служит для очистки газа. Нужно предусмотреть спусковой клапан, который сработает, если давление в ферментаторе будет слишком высоким.
Более подробно отом, как сделать биогаз из навоза читайте в этом материале.
Свободное пространство биореактора в какой-то мере выполняет функции хранилища газа, однако этого недостаточно для безопасной работы установки. Газ должен потребляться постоянно, иначе возможен взрыв от избыточного давления под куполом
Для фермерского хозяйства
При наличии у фермерского хозяйства, или иного не крупного предприятия, среднее количество органических отходов (пилорама, тепличное хозяйство, птицеферма и т.д.), появляется возможность смонтировать более крупную установку, позволяющую обеспечить собственные потребности в тепловой и электрической энергиях. В этом случае процесс производства топлива аналогичен процессу, при использовании в частном порядке, отличие лишь в мощности агрегатов и соответственно, объемах перерабатываемого сырья.
Конструктивно, это может выглядеть следующим образом:
На данной схеме представлены:
- 1 – емкость накопитель продуктов жизнедеятельности сельскохозяйственных животных (навоз);
- 2 – фекальный насос, обеспечивающий подачу навоза для переработки;
- 3 – котел (реактор), агрегат в котором происходит процесс разложения и брожения сырья;
- 4 – элемент, обеспечивающий отвод переработанного сырья;
- 5 – отводящий трубопровод;
- 6 – газгольдер, накопитель биогаза;
- 7 – устройство по преобразовании газа в тепловую энергию (газовая горелка);
- 8 – получаемая тепловая энергия;
- 9 – устройство по преобразованию газа в электрическую энергию (газогенератор);
- 10 и 11 – электрическая и тепловая энергии, получаемые при работе газогенератора.
