Как построить бытовку из дерева, на металлическом каркасе

Как самому сделать каркас бытовки

Постройка бытовки технологически не очень сложна и не требует специальной подготовки или дорогих редких инструментов, однако неопытному строителю не стоит надеяться, что все пройдет быстро и без проблем. Количество необходимых операций по монтажу достаточно высоко, на полное их освоение в процессе возведения может уйти от месяца и больше.

Подготовительные работы для фундамента

Необходимо снять почву на 30 см по всей площади бытовки с выходом в 0,5 метра за периметр и заменить ее утрамбованным песком. Для большей долговечности песок можно уложить на геотекстиль.

Установка фундамента

Возможные варианты — бетонные блоки, кирпичные столбы, шлакоблочные столбы, литые бетонные фундаменты под стальную опору и так далее, в зависимости от требований по долговечности. Глубина столбов — от 30 см. Укладывать столбы нужно по шнурам, выставленным и по горизонтали, и согласно чертежу каркаса. Для бытовки 6х3 понадобится 15 столбов, 3 в ширину, 5 в длину, выставленных с шагом 1,5 м. На свежеуложенном сыром фундаменте 7 дней нельзя производить дальнейшие работы.

Распилка древесины по размерам согласно чертежу

Обработка изготовленных деталей антисептиком и гидрофобными средствами. Дополнительная противопожарная обработка вряд ли обеспечит надежную защиту от открытого огня, но может предупредить случайный пожар от искр и окурков.

Выкладка и закрепление к столбам основы каркаса (венца)

Перед укладкой венца столбы необходимо оснастить двухслойной рубероидной гидроизоляцией. Основа состоит из 3 продольных брусьев и 2 поперечных, размером 150х100 мм. Брусья выкладываются широкой стороной вниз согласно чертежу, выравниваются по уровню и крепятся анкерами/арматурной вязкой к столбам.

Монтаж нижней обвязки каркаса

Производится закрепление бруса сечением 100х100 мм на венец строго по периметру конструкции. На срединную балку обвязка не производится. После монтажа нижней обвязки должна возникнуть ступенька 50 мм по всему внутреннему краю основы.

Установка лаг на пол

Для лаг нужен брус 50х100 мм, монтируют его ребром вниз, на 3 продольных балки венца, вставляя в прорезы размером 30 мм в нижней обвязке. Шаг берется 60 см.

Устроение подпола

Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.

Установка вертикальных угловых стоек из бруса 100х100 мм

Перед дальнейшим окончательным закреплением стойки выравниваются с помощью уровня и временных двусторонних реечных раскосов.

Монтаж верхней обвязки из бруса 100х100 мм

Задняя и торцевые балки должны крепиться в одной плоскости, на уровне задних стоек, фронтальная балка — выше, по верхней границе передних стоек.

Закрепление конструкции

Закрепление конструкции дополнительными вертикальными стойками из бруса 50х100 мм. Каждое окно или дверь требует двух стоек, между которыми будут проемы. Также нужно устанавливать стойки с шагом 1,5 метра на стенки без проемов.

  • Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
  • Замена временных реечных раскосов на постоянные из доски 100х40 мм.
  • Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].
  • Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.
  • Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
  • Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.
  • Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
  • Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
  • Монтаж настила поперек лаг из обрезной доски 150х40 мм.
  • Внешняя обшивка каркаса паронепроницаемым материалом.
  • Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
  • Установка окон и дверей.
  • Монтаж инженерных систем.
  • Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
  • Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
  • Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.

Пошаговая инструкция

Чтобы построить бытовку своими руками, нужно выбрать место, учесть правила противопожарной безопасности, если в дальнейшем бытовка будет использоваться как русская баня или душевая.

После того, как место выбрано, занимаются подготовкой строительной площадки. Нужно очистить участок от кустарников, сорняков и мусора. Далее описываем один из самых популярных вариантов строительства бытовки.

Территорию, где планируется постройка, нужно выровнять и подготовить полиэтиленовую пленку, которая должна быть больше планируемого строения минимум на метр со всех сторон. Это необходимо для защиты основания от влаги.

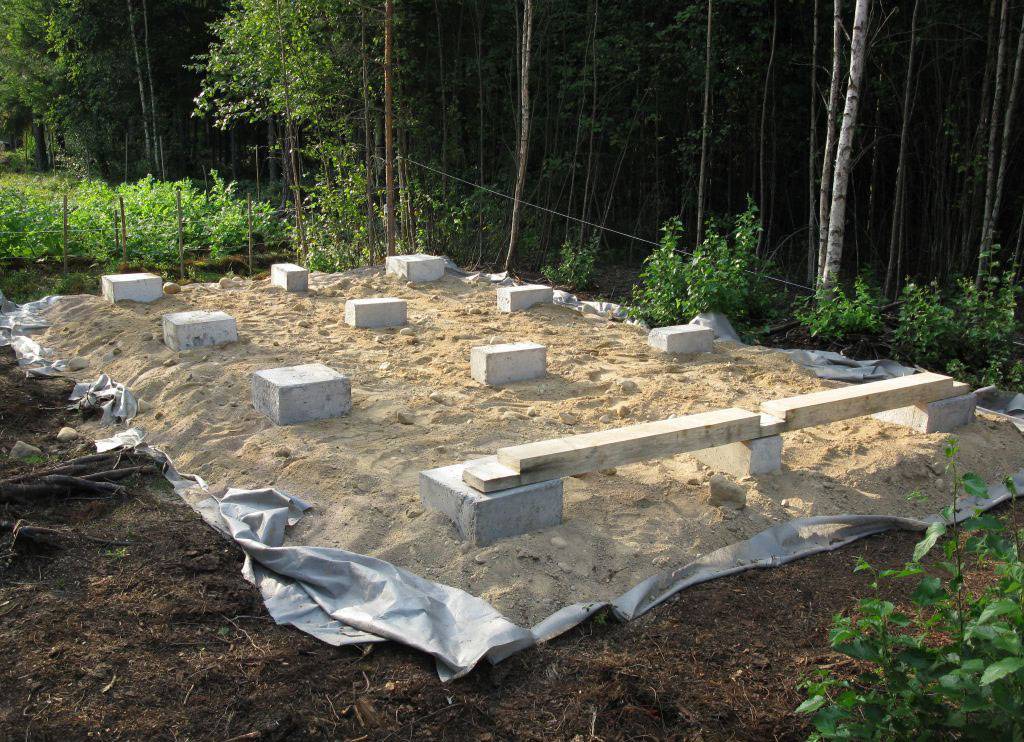

Далее устанавливаем фундамент. Для этого понадобятся бетонные блоки или кирпичные опоры до 200 мм.

По периметру снимаем слой земли и дерн, тщательно трамбуем, покрываем пленкой, засыпаем песком и отсевом щебенки.

После этого можно устанавливать опоры. Для стандартного размера бытовки используют 12 столбцов: три ряда по четыре в каждом. Их необходимо выровнять по высоте и накрыть листами рубероида, закрепив листы мастичной изоляцией.

На основания устанавливаются короба обвязки из бруса.

Следующий шаг – монтаж каркаса. Обычно для создания несущей конструкции берут деревянные брусья сечением от 90 мм и выставляют каждую стойку строго по вертикали, используя для этого временные боковые подкосы: они крепятся прямо к обвязке с помощью вспомогательных стальных уголков, которые продаются в строительных маркетах. Оголовки стоек подрезают по одному уровню.

Когда каркас готов, устанавливают двери и окна.

Предварительно на стойках делают точные разметки, чтобы упростить этот процесс.

Монтаж можно считать завершенным после укладки теплоизоляции – ее края заправляются под оконные рамы.

Далее изготавливается кровля. Обычно это односкатная конструкция. Ее выполнение предполагает закрепление ряда вертикальных стоек, фронтальные стороны которых должны выступать на 400 мм и быть выше опор тыльной стороны каркаса. Стропила должны опираться на обвязку из двух параллельных брусков. Стропила покрывают обрешеткой, пленочной изоляцией и слоем теплоизоляционного материала из минеральной ваты, обшивают фанерой, после чего укладывают кровельный материал на свой выбор.

Теперь можно устанавливать пол. Пол можно организовать из досок или из плит. Напольный материал укладывают на укрытую пароизоляционной плиткой поверхность. Фанерная доска, линолеум, ламинат – это уже на выбор и в зависимости от дальнейшего использования постройки.

После этого занимаются внешней отделкой. Для нее используют:

  • Утепление из минеральной ваты или пенополистирола.
  • Скотч для соединения стыков.
  • Ветрозащитную мембрану.
  • Плиты ОСБ.
  • Профнастил или дерево поверх ОСБ для облагораживания.

Отопление

Обогрев делаем электрическим. Бюджетный вариант – пара тепловентиляторов. Более дорогостоящий и эффективный – масляный обогреватель или конвектор. Мощность отопительного агрегата подбираем в соответствии с площадью нашей бытовки.

Отопление бытовки электричеством

Масляные радиаторы

В завершение нам останется лишь выполнить меблировку помещения. В этом моменте ориентируемся полностью на свои предпочтения и потребности.

ПараметрДеревянная бытовкаМеталлическая бытовка
СтоимостьДешевле. Для дополнительного удешевления натуральное дерево можно заменять древесинными плитами.Дороже. Металл отличается более высокой стоимостью.
ДолговечностьСлужит меньше, чем металлическая. Древесина плохо переносит воздействие влаги.Стойко служит десятки лет.
МобильностьПеревозить легче, однако нет гарантий, что деревянная конструкция нормально выдержит транспортировку.Перевозить сложнее, но безопаснее.
Возможность установки коммуникаций и дополнительных элементовМожно. Сложнее.Можно. Легче.
ЭкологичностьЭкологичныМенее экологичны, если сравнивать с деревянными бытовками.

Удачной работы!

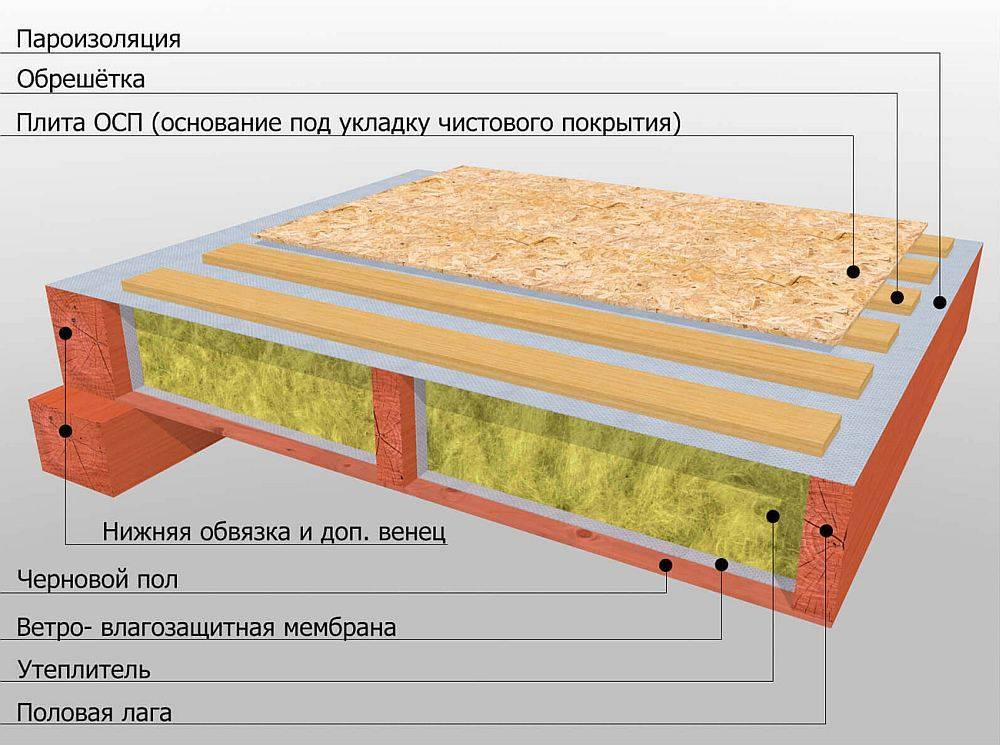

Делаем пол

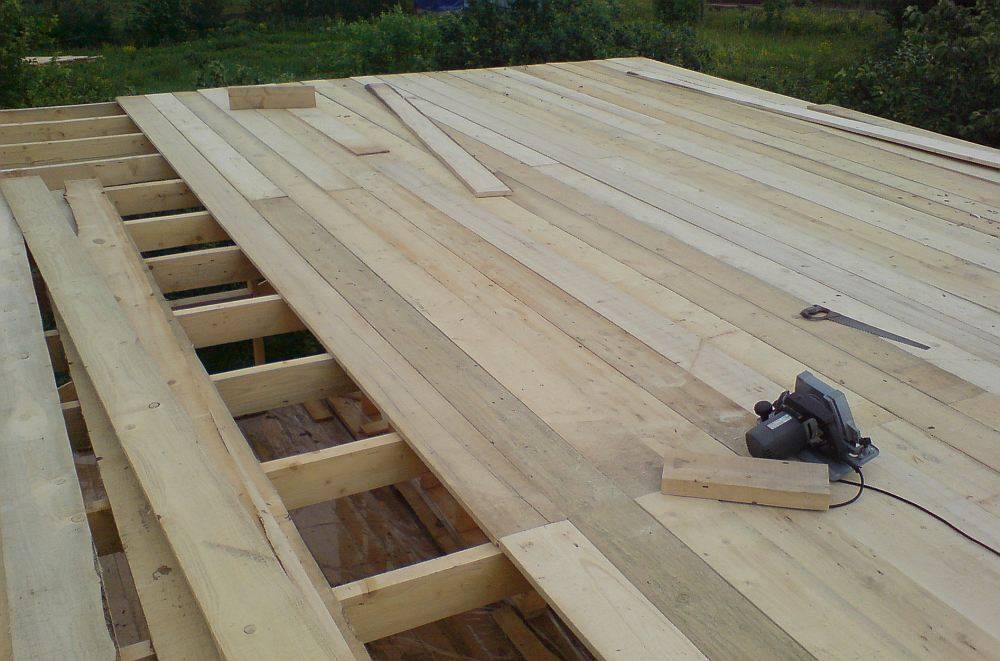

Сначала сооружаем черновой пол из досок, обработанных антисептиком. Раскладываем их максимально плотно друг к другу и прикрепляем к каркасу саморезами.

Черновой пол в бытовке

Настил пленки

Минвата

Сверху – еще один слой пленки

Доски чистового пола

Поверх досок расстилаем гидроизоляционную пленку. Крепим ее к лагам с помощью строительного степлера со скобами.

Прибиваем к основанию дополнительные лаги для укладки теплоизоляции и крепления второго слоя досок. Лаги крепим с шагом, равном ширине выбранного теплоизоляционного материала. Для утепления пола хорошо подойдет минеральная вата – сравнительно недорогой и проверенный временем теплоизоляционный материал.

Укладываем утеплитель в пространство между лагами. Сверху фиксируем слой пароизоляционного материала. В этом нам снова поможет степлер со скобами.

Укладываем доски чистового пола. Крепим их к лагам с помощью саморезов. В завершение покрываем пол лаком или красим.

Строительство каркаса из металла и дерева


Утепление готового металлического каркаса

Современные бытовки возводят по новым технологиям, при этом стандарты недавнего прошлого постепенно уходят. Постройки предусматривают все удобства с кондиционированием воздуха, вентиляционной системой с рекуперацией и доочисткой воздуха. Внутри есть санузел с горячим душем, обустроена область для приготовления пищи.

Каркасное строительство подходит для исполнения таких объемных решений:

  • внутри большого сооружения пространство делится с помощью каркасных элементов, которые впоследствии зашиваются и играют роль стен;
  • для устройства перегородок между функциональными участками бытовки не требуется создание фундамента;
  • внутренние стены возводят быстро, т. к. не нужно класть стены из мелкоразмерных кирпичей, блоков;
  • утепление и звукоизоляцию выполняют в процессе строительства, а не по поверхности готовых перегородок.

Металлокаркас бытовки и остов из дерева строят по разным технологиям. Имеет значение метод сборки. Например, древесные пиломатериалы собирают на болтах, штифтах, стыкуют с помощью специальных выборок в теле бруса. Стыки стальных строений часто сваривают, поэтому их относят к неразборному типу. Если металлокаркас также собирать на болтах, впоследствии такое строение можно без труда разобрать.

Сборный металлокаркас для бытовки


Сборный заводской металлокаркас

Такие модели производят на заводе, поэтому для сборки есть соответствующая инструкция и чертеж стыковки отдельных узлов и соединений.

Есть моменты, которые в руководстве не отмечены, поэтому на них стоит обратить внимание:

  • подготовка площадки, разравнивание и снятие плодородного слоя;
  • устройство фундамента под опорные стойки постройки;
  • после монтажа каркаса навеска сэндвич-панелей для стен;
  • обустройство оконных и дверных проемов, установка рам;
  • монтаж крыши, кровельной системы.

В качестве фундамента ставят сборные железобетонные блоки, которые монтируют под каждую стойку или располагают в виде ленточного основания. Отдельные элементы связывают балками, чтобы при пучении грунта они не расходились в стороны.

Сварной металлокаркас для бытовки


Деревянный каркас в металлическом

Для такого строения требуется обязательный чертеж, т. к. все детали нужно отрезать своими руками. От точности раскроя зависит качество здания

Уделяют внимание основанию каркаса, для которого используют профтрубу сечением 40 х 60 мм

Пошаговое руководство:

  • трубу разрезают, затем сваривают нижнюю окантовку сооружения в виде прямоугольника;
  • обвязки нужно две, чтобы поставить в основании каркаса и наверху;
  • такие же трубы приваривают внутри прямоугольника для жесткости пола;
  • ставят стойки в виде опор по углам бытовки (сечение 40 х 40) и на линии стен с определенным шагом (обычно — 1 метр);
  • приваривают верхний балочный пояс;
  • для односкатной крыши ставят стропильные прогоны, опирают одним концом на стойки большего размера, чем с другой стороны;
  • двускатную сваривают из ферм, конструкции собирают поштучно на высоте или поднимают готовые с земли, если есть кран.

Во время монтажа пользуются строительным уровнем и отвесом, чтобы координировать точность установки металлического каркаса для бытовки. Стеновые плиты ОСБ, ДСП, сэндвичи имеют прямые углы, поэтому расхождения при монтаже приведут к несовпадениям размеров. Стойки приваривают по периметру сечения к элементам низа до тех пор, пока они не смогут стоять вертикально без подпорок.

Между стойками приваривают ребра жесткости, монтируют диагональные и угловые подкосы. Эти элементы также послужат опорой при навеске стеновых панелей.

Пошаговая инструкция возведения

Для строительства понадобятся инструменты и материалы, подготовить которые нужно заранее. Понадобится также чертёж желаемого сооружения.

Фундамент

Есть три основных вида основания под небольшое строение:

  • столбчатое — состоит из несущих столбиков-опор, самый простой вариант для лёгкой постройки, именно его будем возводить для нашей конструкции;
  • ленточное — требует больше времени и материала, труда по возведению, для него роют траншею, готовят опалубку из прутьев арматуры, скрепляют бетоном и в течение месяца ждут,пока основание схватится и бетон застынет; такой тип фундамента подходит для строений из кирпича и камня;
  • монолитное — также требует много времени и затрат (опалубка, бетон), его сложно заложить в одиночку, преимущество монолита в том, что его поверхность служит основанием для пола.

Мы будем делать деревянную бытовку и столбчатый фундамент под неё.

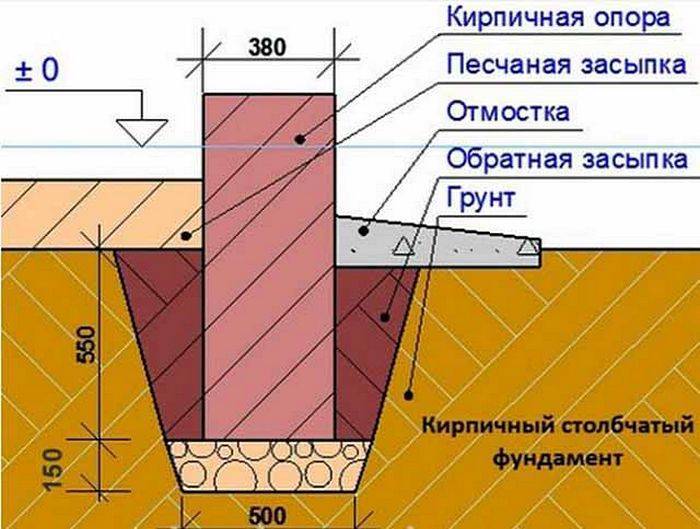

Схема закладки основания:

  1. Глядя на предварительно нарисованную схему, отмеряют размеры для фундамента.
  2. Затем по периметру вбивают колышки и натягивают маяки.
  3. Под столбы выкапывают необходимое количество ям, с определённым расстоянием между ними. На дно ям насыпают гравий, затем песок, эта «подушка» сдержит деформацию грунта при смене сезонов.
  4. На песок укладывают кирпичи, между собой связывают раствором. По бокам столбов делают отливку цементом.
  5. На столбики настилают куски рубероида для гидроизоляции.
  6. Из деревянного бруса выполняют нижнюю обвязку и основу для будущего пола.

Важно! Поскольку в здание будут проводиться электричество и вода, необходимо принять меры по защите деревянных материалов от действия влаги и возгорания. Есть специальные составы от влаги и гниения. Подойдёт также любой антисептик на масляной основе, от возгорания есть пропитка, называемая антипирен, многие из них дополнительно защищают древесину от насекомых

Подойдёт также любой антисептик на масляной основе, от возгорания есть пропитка, называемая антипирен, многие из них дополнительно защищают древесину от насекомых.

Стены

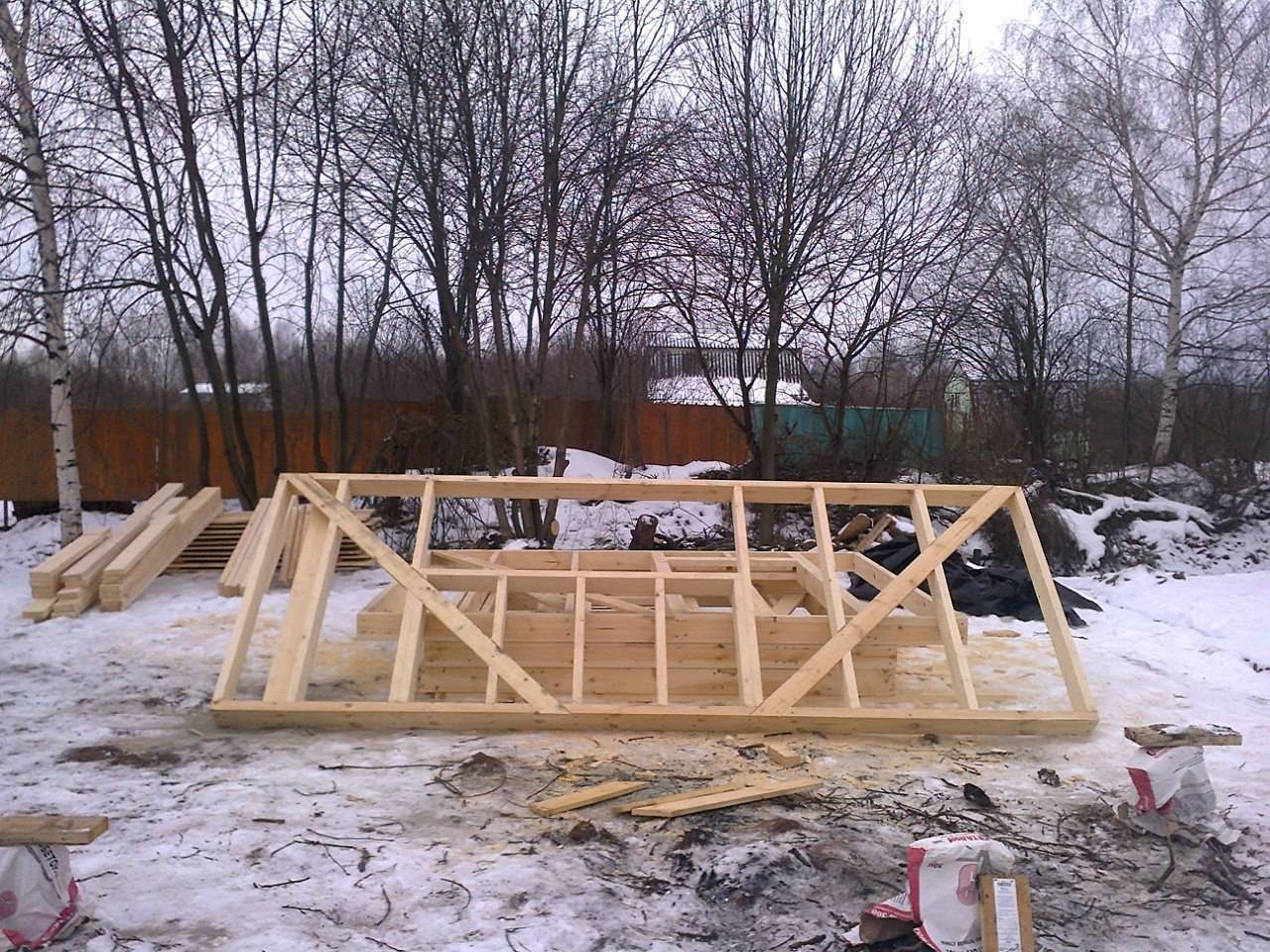

После закладки фундамента и обвязки основы под пол устанавливают несущие вертикальные опоры из бруса с сечением 100х100 мм.

При сборке учтите, что планируется односкатная крыша, для этого фронтальные балки устанавливают не в одной вертикальной плоскости с задними и торцевыми, а выше на 50 см для ската кровли. Ставим временные раскосы для опоры конструкции.

Дальнейшие действия:

  1. Укрепляем каркас дополнительными стойками, где учитываем расположение дверного и оконных проёмов.
  2. Устанавливаем по две стойки для каждого окна и горизонтальные опоры на границе проёмов из бруса 50х50 мм.
  3. Меняем временные раскосы на постоянные, укрепляем.

Крыша и пол

Крыши для небольших строений используют либо двускатные, либо односкатные. Для двускатной крыши понадобится больше материала и больше труда. Преимущество такой кровли в свободном месте между крышей и потолком здания, которое можно использовать, как чердак.

Узнайте как сделать двускатную и четырехскатную крышу, как сделать мансардную крышу, как покрыть крышу ондулином и металлочерепицей.

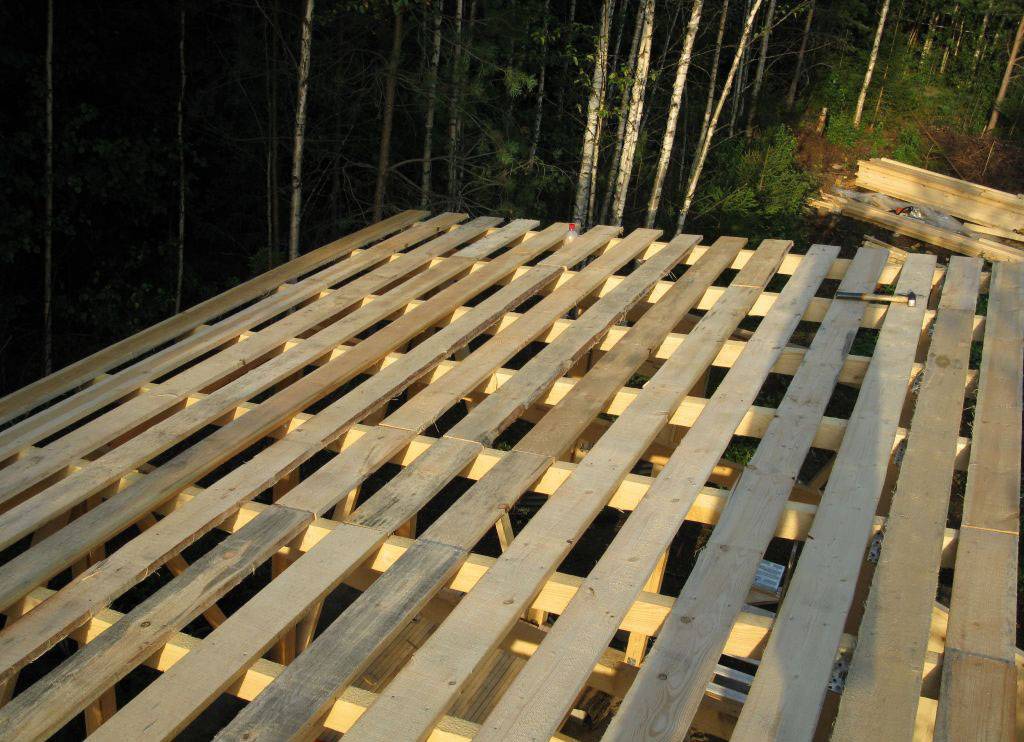

Для выбранного нами типа строения идеальным вариантом будет односкатная кровля: минимум материала, минимум физических усилий.

Собираем кровлю:

  1. Делаем обвязку вертикальных столбов с помощью балок 100х50 мм.
  2. Соединяем низ и верх основы стропилами, ставим на ребро. Учитываем выступ за периметр стен на 15 см (кровельные свесы), торцы зашиваем доской.
  3. Сверху обшиваем листами фанеры.
  4. Верх можно накрыть любым прочным и влагонепроницаемым материалом.

Пример на рисунке.

Монтируем лаги для пола, ставим на ребро шагом до 60 см. К боковой поверхности досок прибиваем деревянный брус, который послужит поддержкой чернового пола. Схема укладки теплоизоляции пола на рисунке ниже.

После настилают чистый пол из доски.

Окна и двери

При установке каркаса и оснащения проёмов под окна и дверь, необходимо тщательно провести замеры, использовать отвесы и уровень, чтобы при установке окон и двери не возникло перекоса. Окна и дверь нужно заказать заранее, руководствуясь размерами, указанными на чертеже желаемой постройки.

Знаете ли вы? До появления стеклянных окон в европейских странах вместо стекла окна закрывали растянутой плёнкой из бычьего пузыря. Только в XVII веке при дворе во Франции появились застеклённые окна из маленьких квадратов со свинцовым переплётом.

Выбор места и типа фундамента

С установкой строительных бытовок все просто — ставят в любом удобном месте, чтобы они не мешали подвозу стройматериалов и работе техники. А в качестве фундамента, если это не вагончик на собственном шасси, используют столбчатые опоры из полнотелого кирпича или строительных блоков — главное, чтобы площадка была твердой и достаточно ровной.

Причем, учитывая временность пребывания, столбики выкладывают без связующего раствора. А иногда ставят буквально «на четыре кирпича», если позволяет жесткость нижней обвязки каркаса.

Для дачной бытовки, которую будут использовать как садовый домик или хозблок, место выбирают учитывая нормируемые расстояния:

  • до «красной линии»;
  • до границ участка (забора);
  • до других построек;
  • до септика (или дачного туалета).

В этом случае фундамент закладывают более основательный. Даже столбчатые опоры устанавливают по всем правилам и в соответствии с расчетом.

А если под бытовкой планируют сделать подвал, то роют котлован и обустраивают ленточный фундамент глубокого заложения.

Каркасное сооружение, как один из видов бытовок

Существует несколько типов бытовок в зависимости от выбранного материала для строительства. Одним из наиболее выгодных вариантов выступает каркасная бытовка. Несущим элементом выступает каркас из деревянного бруса 50х50 мм, который будет отвечать за устойчивое положение сооружения, что повысит противостояние большим нагрузкам. Данный каркас будет определять контуры всего здания.

Стены с внутренней стороны бытовки можно отделать фанерой, ДВП или вагонкой, наружная часть стены отделывается при помощи вагонки. Именно в зависимости от выбранного материала для отделки стен и будет колебаться стоимость получившейся бытовки

Но важно также учитывать и тот факт, что фанера или ДВП являются не очень практичными стройматериалами. К примеру, во время усадки стены, сделанные из такого материала, могут просто деформироваться, а впоследствии эксплуатации, впитав в себя большое количество влаги, стройматериалы потеряют свою форму

Такая бытовка предполагает сооружение двойного пола и потолка

Невидимые ряды выполняются из черновых досок, а ряд облицовки изготавливается с использованием струганной доски. Свободные пространства, полученные у стен, потолка и пола заполняются гидроизоляцией, которая необходима для предотвращения внутреннего помещения от влаги

Такая бытовка предполагает сооружение двойного пола и потолка. Невидимые ряды выполняются из черновых досок, а ряд облицовки изготавливается с использованием струганной доски. Свободные пространства, полученные у стен, потолка и пола заполняются гидроизоляцией, которая необходима для предотвращения внутреннего помещения от влаги.

Схема бытовки.

Неплохим материалом для гидроизоляции служит целлофановая пленка или пергамин, а в качестве утеплителя можно использовать минеральную вату, отличающуюся хорошей тепло- и звукоизоляцией.

Каркасная бытовка самого простого типа выполняется без использования внутренних перегородок, в такой бытовке должно быть как можно меньше окон и дверей. Даже такой бюджетный вариант обойдется примерно в три раза дороже, чем щитовая бытовка, но ее качество будет намного выше и лучше, ведь каркасная бытовка получится намного прочнее благодаря прочному брусу, пароизоляции и прочим строительным материалам, используемым в работе.

Каркасная бытовка из деревянных брусьев

Деревянная бытовка – самый распространенный вариант, его обычно выбирают, когда планируют в дальнейшем использовать сооружение в качестве домика для гостей, санузла или летней кухни.

Для такой бытовки понадобится брус толщиной от 70-90 мм. Коробка ставится на бетонный фундамент, опоры, сваи. Сооружение можно утеплить, если планируется использовать в зимнее время, или оставить без утепления и пользоваться с мая по октябрь.

Самый распространенный вариант на сегодня – обшивать конструкции снаружи плитами ОСБ. Это материал по своим характеристикам близкий к фанере, но отличающийся высокой звуко- и теплоизоляцией. По сравнению с фанерой плиты ОСБ менее прочны, но именно использование их в каркасных конструкциях дает возможность получить отличное сочетание прочности и защищенности. Внутри каркасный домик чаще всего обшивают фанерой.

Процесс сооружения каркасной бытовки из ОСБ можно посмотреть на видео, а под видео автор выложил смету и материалы, что поможет вам сориентироваться.

Чем бытовка отличается от сарая

Прежде чем выбирать чертежи и оценивать смету будущего строительства, давайте определимся с самим понятием. Домик бытовка — временное сооружение, не относящееся к капитальным строениям, предназначенное для проживания и хранения материалов или инструментов на период строительства основного объекта на участке. Основное отличие от хозпостроек — предназначен именно для проживания, поэтому к конструкции предъявляются более жесткие требования по комфортности.


Для обеспечения строительных площадок чаще всего применяют готовые бытовки на базе блок-контейнеров с металлической несущей рамой. Конструкция довольно прочная, может иметь различную планировку внутреннего пространства. Единственный минус — ширина базовых моделей не превышает 2,4 метров. Это связано со сложностью перевозки таких объектов по дорогам. Если ширина транспортируемого сооружения превышает 2,5 м, требуется оформление специального разрешения в ГИБДД на проезд по дорогам общего пользования. То есть, вам придется платить дополнительно.

Поэтому для дачи или загородного участка стоит построить бытовку по месту — это и обойдется дешевле, да и по размерам ограничений никаких не будет. Тем более, что можно подобрать различные по стоимости и комфорту проекты.

Материалы и планировки дачных двухкомнатных бытовок: с верандой, с душем и туалетом, с кладовой

Двухкомнатные бытовки – это не просто коробка с входом. Это два помещения, которые можно использовать с разными целями. В одном, к примеру, организовать кухню, а в другом – спальню. Или использовать одну из комнат как кладовую для хранения домашних консервов и садового инвентаря. Вариантов много.

На небольшой площади можно компактно разместить все самое необходимое

Подобные конструкции привозят на участок в собранном виде. Их можно постепенно дополнять новыми блоками, объединяя несколько вагончиков в один садовый домик.

Планировка при этом будет исключительно во власти владельца участка. Каждый блок – самостоятельная конструкция, его можно поставить как угодно.

Из вагончиков можно сделать и двухэтажные конструкции

Вполне реально купить дёшево дачную бытовку с туалетом и душем, поставить на участке, а через пару-тройку лет построиться вокруг неё. Очень экономичными считаются двухэтажные конструкции. Они не займут много места на небольшом участке и при этом позволят значительно сэкономить на кровле и теплоизоляции.

Материалы для бытовки, их преимущества и недостатки

Металл

ПлюсыМинусы
Прочность и долговечностьИмеют большой вес, требуют обустройства площадки и для мягких почв – устройства фундамента.
Бытовки из металла можно неоднократно переставлять и перевозитьНе могут называться экологически чистым жильем.
В них часто бывает холодно, нет естественной вентиляции. Летом такие бытовки сильно нагреваются от солнца.

Дерево

ПлюсыМинусы
Экологически чистый материалНе любит перемещений. Ее лучше поставить раз и навсегда в нужном месте.
В такой бытовке можно сделать не только гостевой домик, но и баню, дерево выдержит это испытаниеДерево не столь долговечный материал, как металл. Требует постоянного ухода.
Деревянная бытовка гораздо теплее зимой и не перегревается летом Древесина может быть повреждена насекомыми и грибком, если не проведена должная обработка. Дерево пожароопасный материал.

Модульные конструкции

Модульные конструкции – современный и очень практичный вариант бытовок. Плюсом этих строений является отсутствие ограничений при перевозке. Модули легко умещаются в грузовом транспорте и собираются на месте в домик с любыми габаритами.

При необходимости подобная бытовка так же легко разбирается и перемещается на новое место. Модульные панели собираются из нескольких слоёв наружной и внутренней отделки, теплоизоляции.

Изменять площадь и планировку модульных конструкций очень легко, поэтому сейчас они – наиболее востребованный товар на этом рынке

Стандартные варианты планировки бытовок

Бытовка из двух смежных комнат – маленькой прихожей и комнаты Конструкция, именуемая «распашонкой» Строение с двумя одинаковыми по размеру комнатами Помещение с душем, туалетом, кухней и комнатой

Эти модели считаются самыми популярными. При такой планировке площадь конструкции может варьироваться от 6 до 16 квадратных метров. Больше чем 3 комнаты в бытовках, как правило, не делают. Это связано с ограниченной площадью строения.

Стандартная ширина конструкции – два с половиной метра. Она продиктована необходимостью перевозки груза по автомобильным дорогам. Конструкции с большим размером нельзя перевозить без специального разрешения.

Высота домика может быть от двух метров (эконом вариант) до двух с половиной (стандарт)

За счёт длины может меняться площадь всего строения. Она варьируется от двух с половиной до девяти метров.

бытовки дачные

Пошаговое строительство бытовки

Возведение постройки выполняется в несколько этапов. Разберемся, как сделать бытовку своими руками по чертежам, следуя подробной инструкции с фото и видео.

Фундамент

Бытовки часто выполняют из дерева. Поэтому рассмотрим строительство на примере такой конструкции. Деревянное сооружение имеет небольшой вес, поэтому капитальный фундамент под него не нужен. В качестве такового подойдут бетонные блоки, которые устанавливают на одном уровне.

Блоки необходимо располагать с шагом 1,5 м.

Для времянок из металла, имеющих больший вес, строят мелкозаглубленный фундамент столбчатого типа с использованием блоков, опирающихся на песчаную подушку. На таком фундаменте сооружение простоит несколько лет, после чего начнут появляться перекосы из-за просадки. Если постройка будет эксплуатироваться продолжительный период, то стоит задуматься о фундаменте столбчатого типа из кирпича с гидроизоляцией.

Сборка каркаса

Когда фундамент будет готов, можно приступать к строительству каркаса. Для этого, используя брус, выполняют нижнюю обвязку, после чего возводят стены. Данный этап состоит из следующих шагов:

  1. Дерево обрабатывают с помощью антисептических веществ. Фундаментные столбы накрывают рубероидом для обеспечения гидроизоляции.
  2. Торцы бруса обрабатывают для соединения в полдерева. Затем брус помещают на фундамент и соединяют гвоздями, при этом соблюдая угол в 90°.
  3. Выпиливают 2 паза по центру коротких балок и крепят средний брус.

Затем приступают к устройству половых лаг, для чего монтируют доски, поставленные ребром с шагом 50 или 60 см, что определяется шириной выбранной теплоизоляции.

С боковых сторон к ним прибивают бруски, куда укладывают доски чернового пола и теплоизоляцию с гидробарьером.

Когда будет уложен слой теплоизоляции, поверх лаг расстилают пароизоляцию согласно схеме, после чего монтируют доски чистового пола.

Стены бытовки из дерева собирают на полу. Для этого сколачивают каркас одной из продольных стен с необходимыми элементами для оконных и дверных проемов, устанавливают укосины. Закончив первую стену, можно сразу же приступать к сборке второй, а после — боковых.

Каркасы поднимают по очереди, устанавливая их вертикально и скрепляя друг с другом.

Чтобы сделать крышу под уклоном, одну продольную стенку делают выше другой на 50-60 см.

При использовании для каркаса металлических труб, их сваривают вертикально по месту, соблюдая угол 90° и не забывая своевременно приваривать элементы жесткости.

Монтаж кровли

Для перекрытия постройки устанавливают стропила из досок на ребро. Монтаж балок ведут непосредственно над стойками каркаса с тем же шагом. Чтобы избежать выпиливания пазов для стропил, можно задействовать специальные уголки. Поверх стропил укладывают и прибивают доски обрешетки. Можно поступить и по-другому: сверху стропила перекрыть листами OSB. Чтобы обеспечить свес кровли, стропила должны выходить за бытовку минимум на 150 мм. В завершении строительства их торцы зашивают досками.

Часто для покрытия вагончиков используют ондулин, который монтируют на предварительно уложенный слой ветрозащиты. Защитную пленку настилают снизу вверх с напуском в 100 мм. Для фиксации используют строительный степлер. Ондулин или другой кровельный материал фиксируют соответствующим крепежом.

Утепление и отделка

Готовые бытовки, как правило, не очень высокого качества. Поэтому и утепление у них посредственное. При самостоятельном строительстве для создания комфортных условий постройку обшивают по той же технологии, что и каркасные дома. Отделка проводится следующим образом:

  1. Снаружи растягивают и фиксируют ветрозащиту, после чего монтируют листы OSB. Поверх них крепят отделочный материал.
  2. Между вертикальными брусьями помещают плиты утеплителя. Для этих целей рекомендуется использовать базальтовую вату. Изнутри теплоизоляцию закрывают пароизоляционным материалом, прибивая его рейками к стойкам.
  3. Внутри бытовку обшивают OSB либо фанерой с последующим креплением отделочных материалов (обои, ПВХ панели, вагонка).

Потолки утепляют и отделывают аналогичным образом, но теплоизоляцию желательно применить большей толщины.

Когда отделка будет завершена, устанавливают окна и двери, крепят отливы и систему водостока. Под свесами кровли закрепляют элементы, которыми будут закрываться стыки отделки.

Строим деревянную бытовку

Деревянная бытовка

Деревянная бытовка

Приступаем к строительству каркаса нашей бытовки. Сначала укладываем деревянный брус по периметру будущего строения, а также по его центру для дополнительного упрочнения конструкции.

Нижняя обвязка

Крепление нижней обвязки

Нижняя обвязка

Способы соединения брусьев по углам

Лаги

Соединяем противоположные стороны бруса. Для этого скрепляем лаги с брусом нижней обвязки. Соединять можно любым подходящим способом. Хорошо зарекомендовали себя соединения по методу шип-паз, с помощью металлических уголков и анкеров. Мы предварительно сделали выборки для соединения элементов и дополнительно упрочнили места скреплений гвоздями.

Монтируем вертикальные угловые и промежуточные стойки. Промежуточные опоры устанавливаем с метровым шагом. Для этого используем брус сечением 15х15 мм. Не забываем оставить проем для двери. Для надежного соединения элементов каркаса используем металлические уголки и саморезы. На этом же этапе устанавливаем опорные столбы для будущего крыльца, если его наличие предусмотрено конструкцией бытовки.

Угловые опорные стойки

Угловые опорные стойки

Варианты крепления вертикальных стоек

Монтируем брус верхней обвязки. Опорные стойки нашей бытовки имеют разную высоту, поэтому работаем следующим образом: сначала укладываем брус по верхушкам более высоких опор, после связываем низкие стойки и устанавливаем перпендикулярно по отношению к ним боковые поперечины. Соединения выполняем по уже знакомому методу с выборками и гвоздями.

Верхняя обвязка

Укладка балок перекрытия

В результате наш каркас будет разделен на ряд прямоугольных секций. Для упрочнения конструкции соединяем противоположные нижний и верхний угол каждой такой секции укосинами из досок.

Крепим стропильные балки к верхней обрешетке крыши. Используем максимально ровные доски, чтобы в будущем было проще делать обрешетку. Стропила монтируем с шагом порядка 500-600 мм

Уделяем особое внимание прочности соединений на балках кровельного перекрытия

Стропильные балки

Стропила односкатной крыши

Стропила

Шаг стропил

Крышу сооружаем так, чтобы она немного выступала за границы каркаса. Это позволит нам обустроить на тыльной стороне бытовки основание для водоотвода, а на фасадной части смонтировать козырек.

Крыша из ондулина

Ондулин инструкция по монтажу

Ондулин инструкция по монтажу

Материал для финишного покрытия кровли выбираем на свое усмотрение. К примеру, хорошо подойдет ондулин. Его укладываем с нахлестом, начиная с нижней части ската. Перед укладкой ондулина следует выложить сплошную обрешетку из досок и прикрепить поверх них гидроизоляционную пленку. Вместо ондулина можете использовать шифер или другой материал на ваш выбор.

Каркас

Из бруса 100 х 150 мм делается нижняя обвязка (венец). Затем по углам ставятся 4 бруса 100 х 100 мм. Закрепить временно можно укосинами. Передние стойки высотой 2,3 м, задние – 2,1 м. Между ними укладывается брус 100 х 100 мм – второй венец. Далее крепятся вертикальные стойки. Из доски 50 х 100 мм получается 3 шт. по 2 метра. Всего понадобится 9 стоек для создания задней стены. Все расчеты сделаны опираясь на ширину листа ОСБ (OSB). Верхняя обвязка из доски 50 х 100 мм.

Передняя стена делается аналогично задней, но выше на 20 см. и с проемами для окна и двери. Боковые стены достраиваются по тому же принципу с учетом наклона. Для прочности конструкции закрепляем угловые стойки – бруски скобами. Вбить в стойку и в первый венец нижней обвязки. На данном этапе можно приступить к монтажу OSB. Положение листа вертикальное. Первый крепится саморезами в угловую стойку в самый край. На стойках в 50 мм крепятся два листа, поэтому для каждого OSB будет всего по 2,5 см.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
