Как сделать дренаж на участке своими руками

Разновидности дренажных систем

Схема дренажа вокруг дома делится на две

основныеразновидности :

• Поверхностный (нарушает эстетический вид участка);
• Глубинный (используются перфорированные трубопроводы).

Поверхностный дренаж

Поверхностный дренаж вокруг дома более доступный, простой и легкий в исполнении всех необходимых операций. Такие дренажи не справляются с грунтовыми водами и применяются лишь для отведения талой и дождевой воды. Существуют следующие поверхностные системы дренажа

• Линейная . Используется для отведения дождевых и талых вод со всей площади участка. По вырытым в почве траншеям вода отводится в специальный колодец, где скапливается. Такие каналы закрываются сверху декоративными решетками;
• Точечная . Применяются для быстрого сбора воды из одного источника. Такой дренаж закрывается специальной решеткой из металла для предотвращения засора. Все локальные точки при помощи труб соединяются с основным трубопроводом, который отводит воду в дренажный колодец;

Аккуратно закрытые точки не помешают ни обитателям двора и не испортят экстерьер дома Источник evkrov.ru

• Открытая . Является системой каналов и водосточных лотков, предназначенных для отведения избытков воды. Ее беспрепятственное движение обеспечивается скосом в траншее под углом около 30о, направленным в сторону основной траншеи или дренажного колодца. Преимуществом дренажной системы открытого типа являются низкая стоимость и простота выполнения необходимых работ. К недостаткам можно отнести разрушаемость стенок траншеи и не эстетичный внешний вид;
• Закрытая . Обустройство аналогично открытому дренажу, за исключением использования специальных лотков с декоративными решетками, что позволяет увеличить срок службы конструкции, а также повысить безопасность;
• Засыпная . Система такого типа применяется на участках с небольшой площадью, где нецелесообразно производить монтаж открытого дренажа. Обустройство засыпного дренажа начинается с выкапывания канала глубиной в 1 метр (уклон должен направляться к дренажному колодцу). Основание траншеи покрывается геотекстилем, после чего она засыпается крупнодисперсным щебнем или гравием. Для придания эстетичного вида участку, конструкция сверху покрывается слоем дерна. Такой дренаж дома и участка имеет свои недостатки, к ним можно отнести невозможность обслуживания в процессе эксплуатации без проведения демонтажных работ.

Так выглядит схема засыпной защиты от влаги Источник vse-o-kanalizacii.ru

Дренаж глубинного типа

В местах с высоким уровнем подземных вод, либо во владениях с глинистым грунтом, расположенных в низменностях, применяется схема глубинного дренажа вокруг дома. Системы такого типа должны справляться с отведением больших объемов воды, поэтому процесс обустройства сопровождается использованием перфорированных труб, диаметр которых зависит от количества отводимой жидкости.

Результаты отказа от проведения дренажных работ

Переувлажнение почвы может стать причиной множества проблем, включая следующее:

• разрушение кладки фундамента, появление в стенах трещин и искривление оконных проемов, что проявляется при регулярном подтоплении строений;
• провалы на облицованных камнем или плиткой тропинках, деформирование обыкновенных дорожек и выдавливание бассейнов за счет так называемого пучения, что обусловливается физическими свойствами перенасыщенного влагой грунта;
• образование плесени и сырости как итог затопления пространств под полом и подвалов;
• гибель деревьев и цветов, так как растениям требуется норма полива, а излишняя влага им вредит.

Виды дренажа

от грунтовых вод.цокольного этажа.

Пристенный тип дренажа необходим, если в строении имеется цокольное помещение (подвал, погреб и т. д.). Кроме того, такая система подходит для почв суглинистого и глинистого типа.

В системе фундаментного дренажа также может использоваться и линейный тип такой системы для поверхностного отведения воды. Она нужна при устройстве открытых площадок перед домом на участке, а также перед тротуарами.

Кроме того, дополнительной защитой для линейной системы дренажа является точечный дренаж. Его ставят на участки маленьких размеров, на въездах и для быстрого устранения излишков воды.

Как сделать дренаж участка на глинистой почве своими руками

Технология строительства дренажной канавы на глинистой почве примерно такая же. Но предварительно нужно провести тест:

1. Вырыть яму глубиной 60 см.
2. Налить туда 6-7 ведер воды.
3. Через сутки посмотреть на результат.

Если влага впиталась в грунт полностью, можно сделать стандартную канаву открытого или закрытого типа либо просто засыпать щебень. Если влага не впиталась, значит, грунт глинистый, поэтому требуется более сложная система. В этом случае предпочтительно укладывать закрытую канаву на глубине не менее 150 см. Наряду с ними могут понадобиться и открытые канавы по периметру, которые следует сделать в последний момент.

Живой мотыль, мормыш

Как уже говорилось, это основная и часто используемая зимняя прикормка для окуня. В начале и конце зимы можно сразу закармливать просверленные в перспективных местах лунки. Хищник активно рыскает по водоему и, рано или поздно, найдет приваду. В глухозимье кормим только после того, как удостоверимся (по поклевкам или с помощью зимней видеокамеры), что рыба тут есть. Иначе заброс личинок превратиться в безвозмездную акцию возвращения блудных мотылей в родную стихию. В водоемах, где живет много мормыша, прикормить окуня на зимней рыбалке можно этими живыми рачками.

Важно понимать, что при засилии водоема ершом или ротаном, прикормка привлечет к лунке в первую очередь именно эти виды рыб. С другой стороны, кипеж под водой и снующая мелочь, в свою очередь, также очень хорошо приманивает полосатого разбойника. На небольшой глубине подкормку можно бросать прямо в лунку

На большой глубине необходимо использовать самосвал, чтобы выбросить личинки на дно непосредственно под лункой

На небольшой глубине подкормку можно бросать прямо в лунку. На большой глубине необходимо использовать самосвал, чтобы выбросить личинки на дно непосредственно под лункой.

Элементы дренажной конструкции

Что же представляет из себя дренажная система? Это сеть, состоящая из различных составных частей, основным назначением которых является отвод и сбор капиллярной воды, содержащейся в порах несвязных грунтов и трещинах связных пород.

Основным элементом дренажной системы является перфорированная труба — дрена. Грунтовая вода проникает внутрь системы через отверстия в трубе, по пути проходят фильтрацию через нетканые материалы и гравийЧерез каждые 25 м прямой трассы дренажа и на поворотах систему снабжают смотровыми колодцами. Протяженные и разветвленные дренажные сооружения оснащаются прочистками для удаления пробок из трубопроводаБлагодаря многослойной структуре дренажных систем попадающая в них вода проходит несколько ступеней очистки, в результате может сбрасываться в грунт, на рельеф или в сточный водоем без дополнительной очисткиУстановленные на трассе смотровые и поворотные колодцы позволяют своевременно выявлять проблемы, возникающие в системе, и устранять их наиболее простым и доступным способомСобранную системой грунтовую воду отводят за пределы участка и сбрасывают там, где она не сможет нарушить водный баланс окружающей средыЕсли нет возможности сливать воду за пределами участка, ее отводят в общественную канализационную систему или на поля фильтрации. Для перенаправления воды к объектам разгрузки на участке строят коллекторный колодец, обычно общий для ливневки и дренажаСобранная дренажной системой вода может сбрасываться в нижележащие слои грунта, если они обладают высокими фильтрационными качествами (пески, гравийные и щебенистые отложения). Для повышения скорости впитывания воды в супесчаный грунт колодец собирают из колец с перфорациейУкладка ливневки и дренажной системы может производиться в одну траншею, но следует помнить, что это разные системы, решающие разные задачиВодоприемный компонент дренажной системыУстройства для контроля и прочистки системыМногослойная фильтрующая схемаСмотровой колодец подземных коммуникацийСборс собранной грунтовой воды в канавуКоллекторный колодец для ливневки и дренажаСооружение поглощающего колодцаТраншея для дренажа и ливневой канализации

Главные подземные элементы – это дренажные трубы. Их не нужно путать с водопроводными и канализационными, поскольку по ним перемещаются только воды, находящиеся в верхних грунтовых слоях. А сбором и отводом дождевых и талых вод занимается ливневая канализация.

Популярны более эластичные гофрированные модели. Диаметр труб зависит от объемов отводимой жидкости, стандартные размеры сечения: 50 мм, 63 мм, 90 мм, 110 мм, 125 мм, 160 мм, 200 мм. Для центральных магистралей подбирают изделия большего диаметра, для веток – меньшего. Усиленные трубы состоят из 2-х слоев.

В местах соединений нескольких рукавов или на участках, где трубы поворачиваются под большим углом, устанавливают технические (ревизионные) колодцы из аналогичного материала. Это широкие отрезки гофрированных труб или специально изготовленные заводские модели.

В дренажную систему также могут входить накопительные колодцы, которые для эффективности устанавливают в самых нижних точках участка. Накопители устраивают, если нет возможности сбросить отводимую воду в близлежащий водоем. К колодцам ведут все дренажные магистрали. Они транспортируют воду, которую  нередко используют для полива или хозяйственных нужд.

Кроме основных элементов системы потребуются фитинги для соединения труб, геотекстиль и строительный материал для обустройства траншей и колодцев (песок, гравий или щебень, бетонные кольца, кирпич).

Ошибки в прокладке дренажной трубы

Бывают случаи, когда уложенный дренаж не справляется с поставленной задачей по осушению участка и грунтовая вода поступает в дом. Это означает на стадии проектирования и строительства были допущены ошибки:

• При подборе дренажных труб и способа их укладки не были учтены особенности грунта.
• В дренажном колодце отсутствует вывод воды, что приводит к его переполнению.
• Нарушена технологическая последовательность засыпки и не уложен фильтрующий щебеночный слой.
• Дренажные трубы уложены без геотекстиля.
• В трубах отсутствует перфорация.
• Некачественные соединения и нарушение целостности дренажного трубопровода.

Чтобы выполнить хорошую дренажную систему, правильно подобрать схему водоотводящей системы и последовательно выполнять строительные работы в технологической последовательности.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Зачем нужен дренаж на участке

Каковы функции дренажа? Задачи системы следующие:

1.​ Сбор талых вод.

2.​ Отвод дождевых осадков.

3.​ Удаление грунтовых вод за границы территории.

Комплексно осушать грунт, прокладывая глубинный и поверхностный дренаж одновременно, целесообразно не всегда. Глубокие водоотводящие системы требуются только болотистому грунту и тем землям, где высок уровень грунтовых вод. Линейный водоотвод не будет лишним нигде. Сезонные затопления характерны для любых климатических зон. К тому же и качество почвы у нас, в основном, оставляет желать лучшего. Глинистые грунты имеют плохую проницаемость, что также провоцирует образование луж.

Линейный водоотвод предотвратить появление луж

Заливные территории – это смерть не только для растений, но и для деревянных построек, и декоративных сооружений. В лучшем случае их придется серьезно ремонтировать. В худшем – сносить и устанавливать новые. Обе ситуации финансово затратны, а если учесть, что без устройства дренажа на участке появляется перспектива заниматься глобальными реконструкциями регулярно, то есть смысл задуматься о профилактике водозастоя.

Система глубинного дренажа участка

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы

Простое устройство дренажа участка дачного типа

Технология создания поверхностного дренажа участка своими руками:

1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

Для дренажной системы часто используются трубы с фильтром из геотекстиля

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

Пример устройства ливневой канализации

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Глубинный дренаж

Такую систему лучше устанавливать на начальном этапе благоустройства, одновременно со строительством дома. В данном случае дренаж земельного участка лучше начинать с определения направления потоков воды во время ливней. Решив эту задачу, закупите дренажные трубы и геотекстиль.

Система дренажа

Раньше дренажные трубы (дрены) изготавливались из асбестоцемента и керамики, но в наше время они уступили место пластику: ПНД (полиэтилен низкого давления), ПВД (полиэтилен высокого давления) и ПВХ (поливинилхлорид). Они бывают однослойные и двухслойные, диаметром 100-190 мм. По всей поверхности сделаны пропускающие воду отверстия до 3-5 мм. Чтобы перфорация не засорялась и не заиливалась, трубы чаще всего продаются уже обмотанные в геотекстиль, который выполняет функцию фильтрации. На глинах и суглинках лучше иметь таких 2-3 тканевых слоя для надёжности, так как частички в такой почве более мелкие и быстрее засоряют систему, нежели на супесчаных почвах. Закладываются дрены в почву на глубину 1,5-6 м, в зависимости от требований. Глубина дренажа рассчитывается с учётом уровня грунтовых вод.

В местах резких поворотов или соединений нескольких труб ставятся колодцы. Они нужны для удобной чистки системы в случае непредвиденного засора и для осмотра состояния дренажных труб. В конечном счёте вся цепь из смотровых колодцев и труб должна привести в общий коллекторный колодец (в самом нижнем месте землевладения), откуда вода отправляется самотёком в слив за пределы территории или принудительно откачивается вручную.

Колодец

Для того, чтобы вода сама текла в нужном вам направлении, необходимо укладывать трубы под определённым уклоном. В идеале нужно делать угол минимально возможным, так как при быстром течении вод заиливание происходит раньше.

Выставить такой угол можно с помощью нивелира, водяного уровня или из подручных материалов — обычной доски и строительного уровня. В последнем случае доска укладывается на дно траншеи, а сверху ставится уровень и замеряется, при необходимости — корректируется.

Теперь давайте разберёмся, как правильно выполнить устройство дренажной канавы. Для начала вырываем траншеи (дренажные канавы) необходимой глубины, утрамбовываем дно, соблюдаем правильный уклон (на этом этапе можно приблизительный). Далее насыпаем слой крупнозернистого речного песка 10 см, проливаем и утрамбовываем. Производим выравнивание, соблюдая точный уклон. Затем сверху укладываем слой геотекстиля, плотностью не превышающей 200г на кв. м. Края ткани должны идти по бокам траншеи, чтобы была возможность потом их завернуть внутрь. На геотекстиль насыпаем промытый щебень: для глинистых почв фракцию берём побольше (150-250), для супесeй можно поменьше (до 150).

Укладываем дренажную трубу и постепенно засыпаем щебнем по слоям и тщательно трамбуем. Сверху дрены должен быть слой щебня 10-30 см. Заворачиваем геотекстиль внутрь так, чтобы перехлёст краёв был не менее 15 см. Далее насыпаем речной песок, и в самом конце — плодородный грунт. Дренажная канава готова.

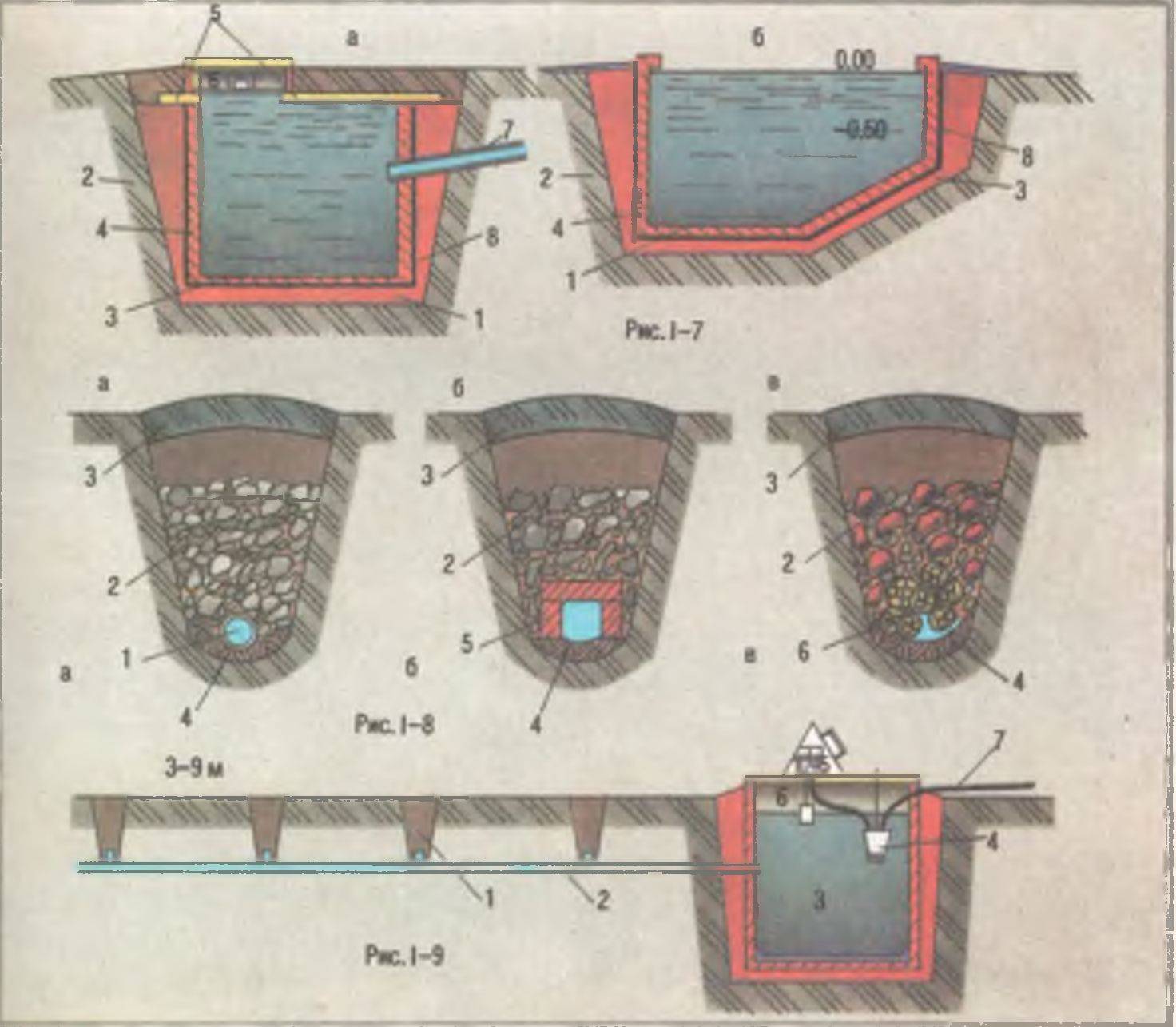

Схема укладки дренажной трубы

Устройство дренажной канавы требует определенных затрат времени и средств, но это работа выполняется раз и навсегда, так что имеет смысл сделать ее предельно качественно.

Рекомендуем сохранить план дренажной системы. Если вам в в будущем потребуется по каким-то причинам выкапывать грунт, вы будете точно знать, где пролегают дренажные трубы.
