Характеристики бытовых котлов и насосов для отопления: описание типов и особенностей эксплуатации

Внешние условия и их важность

Не стоит думать, что только характеристики работы являются главными параметрами выбора циркулирующего устройства

То, в каких условиях ему предстоит работать, тоже очень важно

Например, чем выше температура в помещении, тем меньше тепла необходимо для обогрева дома. А сохранить тепло могут помочь и утепляющие материалы, и стеклопакеты.

Температура также может влиять и на сам насос, ведь замерзший аппарат работает куда хуже нормального.

Кроме того, если выбрать насос подешевле и не обратить внимания на его мощность, то через время можно заметить, что он начинает перегреваться.

В свою очередь, это может привести к его перегоранию.

Чем больше диаметр трубопровода, тем больше жидкости по ним проходит. Это значит, что больше мощности необходимо потратить на обогрев. Кстати, не всегда по трубам течет вода.

Выбирая циркуляционный аппарат, мало кто захочет переплачивать за потребляемую энергию. Это и не обязательно, насосы обычных марок потребляют от 50 до 150 кВт.

Кроме того, включать его можно не всегда, а только время от времени – для экономии электроэнергии.

Виды центробежных насосов

Это самый распространенный тип оборудования для перекачивания воды, а также других жидкостей. Подобные агрегаты могут служить разным целям и выпускаются в разных модификациях. Существует множество видов центробежных насосов, отличающихся по конструктивным и техническим параметрам.

По расположению вала

В зависимости от того, как расположен в пространстве вал двигателя и в каком направлении производится разъем корпуса, центробежные насосы водяные делятся на:

• Горизонтальные;
• Вертикальные (см. Центробежный вертикальный насос: как выбрать правильно).

По способу подвода жидкости

Вода в устройство может подаваться с одной или с двух сторон. Соответственно, такие насосы подразделяются на агрегаты с односторонним или двухсторонним всасыванием.

Горизонтальный насос с двухсторонним всасыванием

По количеству ступеней

Ступенями называют рабочие колеса. Чем больше количество последовательно расположенных ступеней, тем больше жидкости насос может перекачать за единицу времени, так как с каждой ступенью увеличивается напор.

В зависимости от этой конструктивной особенности подобные агрегаты бывают:

• Одноступенчатыми;
• Многоступенчатыми.

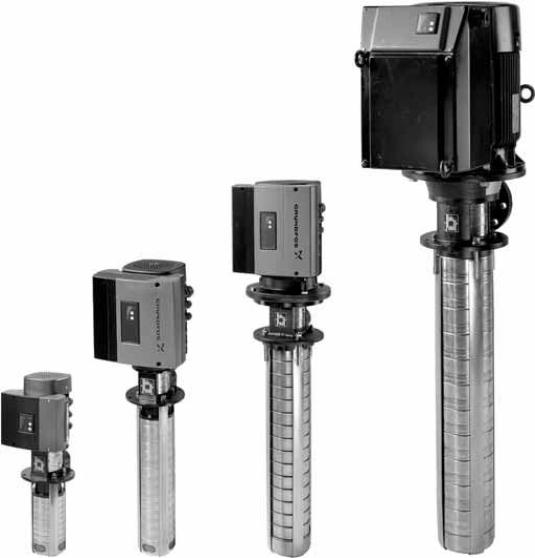

Вертикальные многоступенчатые насосы для скважин

Так как цена оборудования во многом зависит от развиваемой им мощности и прочих технических характеристик, то многоступенчатые модели стоят дороже консольных.

По напору

Основная техническая характеристика любого водоперекачивающего устройства, влияющая на выбор – создаваемый им напор.

• Насосы с напором до 20 метров водяного столба называют низконапорными;
• От 20 до 60 метров водяного столба – средненапорными;
• Более 60 метров водяного столба – высоконапорными.

По способу установки

Это самый явный критерий, по которому водяные центробежные насосы делятся на:

Поверхностные – устанавливаются вне источника воды и всасывают её через шланг, опущенный в воду. Обычно монтируются в технических помещениях (подвалах жилых зданий, хозяйственных постройках, кессонах) или просто на поверхности земли рядом с колодцем или накопительным резервуаром;

Главное преимущество устройств поверхностного типа – их мобильность

https://youtube.com/watch?v=Rn-qkLkFS3s

Погружные – полностью погружаются в перекачиваемую жидкость, поэтому имеют герметичный корпус. В зависимости от мощности, способны подавать воду на большие расстояния с глубины до 200 метров. Подразделяются в свою очередь на скважинные (глубинные (см. Глубинные насосы для скважин: технические характеристики)) и колодезные;

Погружные колодезные насосы

Полупогружные – агрегаты исключительно вертикального исполнения, нижняя часть которых может контактировать с водой.

Полупогружные многоступенчатые агрегаты

По способу охлаждения двигателя

При длительной работе двигатель любого электрического оборудования нагревается и нуждается в охлаждении, и водяной насос центробежный не исключение. По способу защиты от перегрева он подразделяется на устройства с сухим или мокрым ротором.

В устройствах с сухим ротором электрическая и гидравлическая части разделены герметичным торцевым уплотнением, поэтому вал не контактирует с водой, а охлаждается с помощью встроенного вентилятора.

Циркуляционный центробежный насос с сухим ротором

В агрегатах с мокрым ротором вал с подшипниками омываются перекачиваемой жидкостью и охлаждаются её потоками. Из-за отсутствия вентилятора они издают меньше шума, но монтироваться могут только в горизонтальном положении, чтобы все вращающиеся части равномерно охлаждались.

Правила установки насосов с мокрым ротором

Центробежные и другие насосы

Довольно большое распространение получили конструкции центробежного типа. Это связано с простотой конструкции и ее достаточно высокой эффективностью. Принцип работы устройства следующий:

Давление создается за счет расположенного колеса, которое вращается на момент работы. При его изготовлении могут применяться самые различные материалы, к примеру, нержавеющая сталь или пластик.
Рабочее колесо расположено на валу. Именно через него передается вращение, которое создает требуемое давление.
Фиксация вала происходит за счет двух подшипников скольжения. В большинстве случаев ни имеют камеры водяного охлаждения. За счет этого исключается вероятность перегрева материала. Необходимость в охлаждении возникает по причине того, что устройство получает вращение от турбины или электрического привода.
Рабочее колесо создает определенные камеры, которые захватывают жидкость на момент работы.
Корпус обеспечивает требуемую степень изоляции. При изготовлении может применяться нержавеющая сталь или пластик

Тип применяемого материала при изготовлении имеет важное значение.

Подобный тип насоса производят достаточно большое количество различных компаний. Популярность бренда во многом определяет надежность устройства и основные эксплуатационные качества. Преимуществами центробежных насосов можно назвать нижеприведенные моменты:

1. Экономичность. Высокий показатель КПД определяет то, что устройство не потребляет большое количество энергии.
2. Надежность. Конструктивные особенности определяют надежность устройства. Подобные насосы служат в течение длительного периода.
3. Удобство регулирования производительности. Современные варианты исполнения насосов имеют устройство регулировки.
4. Простота обслуживания также является существенным преимуществом насосов рассматриваемого типа.

Могут устанавливаться и другие варианты исполнения питательных насосов. Примером можно назвать:

1. Поршневые модели устанавливаются для питания котлов при температуре рабочей среды до 100 градусов Цельсия и при давлении от 0,4 до 2 МПа. Производительность может варьировать в пределах от 2 до 6 т/ч. У поршневой конструкции есть просто огромное количество недостатков. Примером назовем чувствительность к различным примесям, а также низкая степень экономичности, высокий расход пара, неравномерность подачи воды. Именно поэтому подобные модели устанавливаются в качестве резервного устройства.
2. Инжекторные варианты исполнения устанавливаются для питания небольших отопительных котлов. Для обеспечения длительного срока службы транспортируемая среда должна иметь температуру не более 40 градусов Цельсия. Высота подач потока составляет не более 2 метров. При этом значение расхода пара составляет около 9%.

Поршневые устройства сегодня встречаются крайне редко, так как они могут заклинивать при большой концентрации различных примесей.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

1. P – величина давления;
2. R – сопротивление потоку для прямых участков трубопровода;
3. L – общая  длина
4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
5. р – величина плотности теплоносителя при рабочей температуре;
6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Как выбрать циркуляционный насос для отопления частного дома

Характеристики любого оборудования выбираются с учётом условий его будущей эксплуатации. Как выбрать насос для отопления частного дома? Можно воспользоваться справочными таблицами, в которых приведены необходимые сведения в зависимости от квадратуры строения. Если такой вариант не устраивает, стоит выполнить расчёт, который позволит получить более точные значения.

Выбрать насос достаточно сложно

Расчёт производительности помпы

Производительность насоса можно рассчитать по следующей формуле:

G = M / ΔТ × Cт, где:

• М – мощность котла, который будет использоваться для отопления дома, Вт;
• ΔТ – перепад температур в отопительном контуре;
• Ст – коэффициент, зависящий от удельной теплоёмкости теплоносителя.

Мощность котла можно найти по формуле

Мощность котла можно определить исходя из того, что на каждый м² коттеджа или загородного дома требуется 100 Вт мощности, для многоквартирных зданий − 70 Вт. При наличии дополнительной термоизоляции наружных стен мощность получают путём умножения 50 кВт на квадратуру дома. Для холодных регионов расчётное значение для частных домов увеличивают до 175 Вт, для многоэтажных – до 101 Вт.

При расчёте мощности котла учитывают теплопотери

Если расчёт производительности циркуляционного насоса кажется слишком трудоёмким, предлагаем воспользоваться калькулятором. Выбирая нужные позиции и вводя недостающие данные, можно получить искомое значение.

Калькулятор расчёта производительности циркуляционного насоса

Напор устройства

От данного параметра зависит, сможет ли насос преодолеть усилие, создаваемое гидравлическим сопротивлением отопительной системы. Если вертикальный подъём компенсируется усилием, создаваемым на нисходящих участках контура, то трубы, вентили, теплообменники и другие элементы создают значительное сопротивление. Это сильно усложняет порядок расчёта.

Напор циркуляционного насоса определяют путём умножения протяжённости отопительного контура на удельное сопротивление трубы и коэффициент, зависящий от количества запорных вентилей, терморегуляторов и других элементов системы.

Напор устройства должен быть достаточным

Предлагаем уважаемым читателям воспользоваться специально разработанным нашей командой калькулятором.

Калькулятор расчёта напора циркуляционного насоса

Расчёт мощности циркуляционного насоса для системы отопления

Для укрупнённого расчёта циркуляционного насоса для системы отопления можно воспользоваться следующей формулой:

N = Nк / DT, где

• N – искомое значение;
• Nк – мощность котла, используемого для отопления дома;
• DT – разность температур в прямом и обратном контуре. В большинстве систем не превышает 15°С.

Мощность зависит от разности температур прямого и обратного контура

На что ещё обратить внимание

При выборе подходящей модели стоит также обратить внимание на занятость циркуляционного насоса. Для периодического включения оборудования зимой достаточно недорогой модели с небольшой мощностью. В этом случае помпа будет выполнять вспомогательную функцию

При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию

В этом случае помпа будет выполнять вспомогательную функцию. При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию.

Производители предлагают агрегаты, конструктивное исполнение которых позволяет изменять скорость их работы. В большинстве случаев речь идёт о трёхступенчатой регулировке. Пользователь может подобрать оптимальный режим работы отопительной системы в зависимости от погодных условий. Некоторые модели имеют систему автоматической регулировки мощности.

При выборе также стоит обратить внимание на:

• максимальное давление в системе. В частных домах оно редко превышает 4 атм (при нормальном режиме работы − около 2 атм);
• материал корпус. Предпочтительным является чугун. Изделия с корпусом из термостойкого пластика обойдутся дешевле;
• присоединительные размеры. Возможно, потребуется переходник;
• наличие и тип защиты. Особенно актуальна защита от перегрева. При её наличии срок службы помпы значительно возрастает.

Периодичность включения – важный критерий при выборе

Виды газовых котлов

На рынке можно с равной вероятностью встретить газовые котлы как отечественного, так и зарубежного производства. Стоимость обоих вариантов может варьироваться в достаточно широких пределах – на итоговую цену влияет страна-производитель, технические характеристики конкретной модели и набор дополнительных возможностей. Выбор подходящего варианта всегда должен основываться на этих параметрах.

Одним из классификационных параметров является способ установки, в зависимости от чего выделяется два основных вида газовых котлов:

1. Напольные. Данная категория котлов изначально спроектирована для установки на пол. Как правило, напольные бытовые газовые котлы имеют довольно крупные размеры, поэтому для них приходится подбирать отдельное место. Благодаря своим характеристикам такие устройства могут обеспечить целое здание теплом и горячей водой. Монтаж напольных котлов осуществляется довольно просто, поэтому никаких проблем в процессе данной работы не возникает.

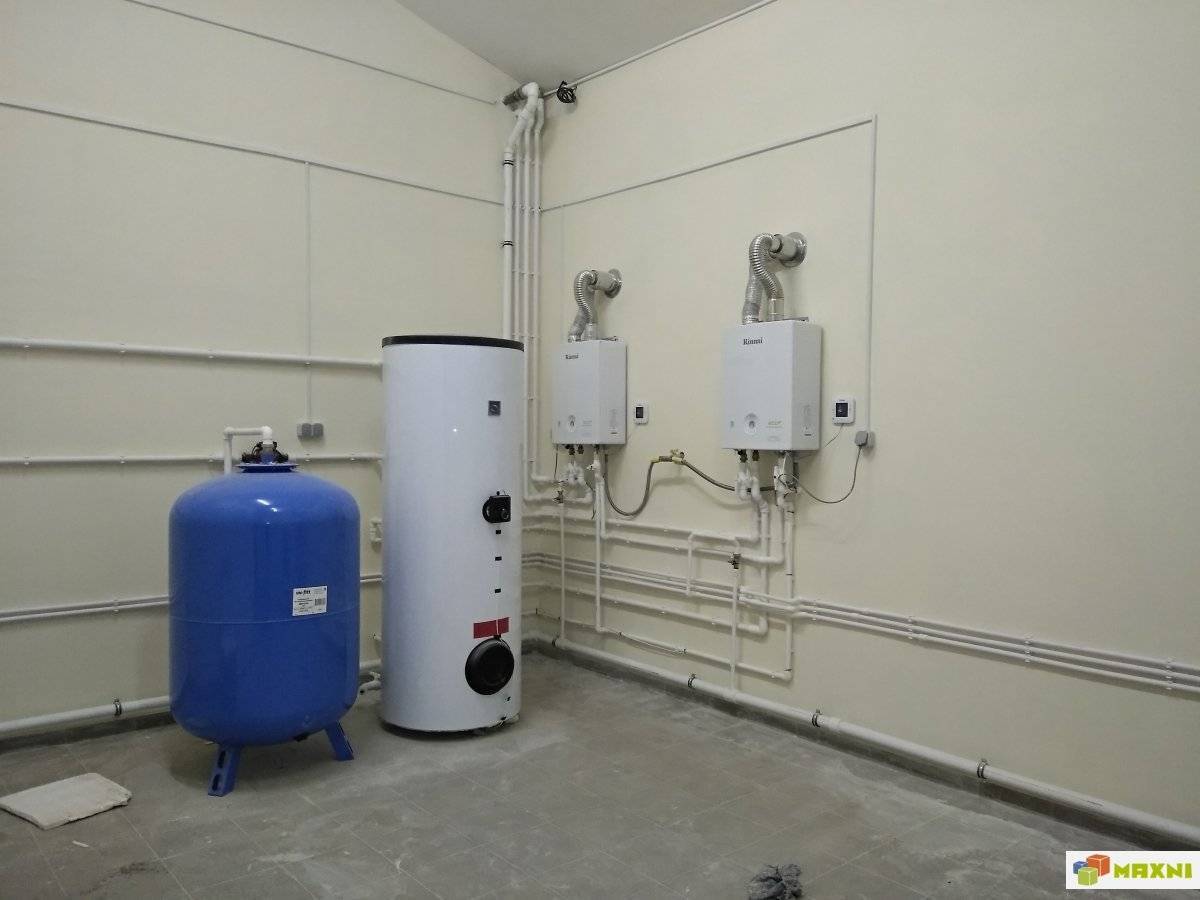

2. Настенные. Такие устройства имеют довольно компактные габариты, высокие показатели мощности и производительности. Настенные котлы очень популярны – их можно встретить в большинстве частных домов. Благодаря хорошим эксплуатационным характеристикам подобные устройства эффективно снабжают дом тепловой энергией и горячей водой, а неплохие визуальные данные позволяют гармонично встроить настенный газовый котел в интерьер помещения.

Помимо способа установки, газовые котлы классифицируются еще и по количеству контуров, в зависимости от чего выделяется две категории устройств:

1. Одноконтурные газовые котлы. Отличительной особенностью одноконтурных котлов является возможность обогрева здания и отсутствие иных возможностей. Как понятно из названия, в таких устройствах имеется один отопительный контур, предназначенный для нагрева теплоносителя и его подачи в отопительные приборы.
2. Двухконтурные газовые котлы. Данная категория устройств является универсальным решением, которое позволяет обеспечить дом не только теплом, но и горячей водой. Универсальность достигается за счет наличия двух независимых контуров, один из которых предназначен для разогрева теплоносителя, в дальнейшем переправляемого в батареи, а второй – для нагрева воды, используемой в быту.

Выгоден ли котел на солярке для дома

Выгода отопления дома дизелем, становится очевидной, если рассмотреть основные преимущества:

• Отсутствие необходимости в разрешительных документах – котельная устанавливается в любом техническом помещении дома. Сама установка, обходится в цену обвязки.Для примера – подключение газового котла, должно соответствовать строгим нормам. На оформление разрешений и изготовление проектной документации, потребуется потратить от 60000 до 120000руб. Дополнительные затраты, потребуются на оборудование котельной, подведение газопровода к дому и т.п. Реальная стоимость отопления, складывается не только из затрат на эксплуатацию, но и затрат на подключение.

Затраты, непосредственно на само отопление – расчет расхода топлива проводят по формуле, 10 кВт = 1кг солярки/час. Соответственно, для обогрева жилого дома на 100 м2, потребуется 1 кг солярки в час или 24 кг в течение суток. В месяц, необходимо будет затратить уже 720 кг. В течение отопительного сезона, будет потрачено 4320-4500 кг или 5200 литров дизтоплива.
Дополнительное обслуживание – принцип работы отопительных бытовых котлов на соляре, связан с использование особого горелочного устройства и топливонасоса. В процессе эксплуатации, нужно менять фильтр тонкой очистки, форсунки. Все это, увеличивает себестоимость отопления.
Дополнительные затраты – солярка подается в котел топливным насосом, также, в камеру сгорания принудительно подается воздух – все это требует подключения к электросети.

Дизельный котел, по своей экономичности, уступает классическому теплогенератору, работающему на природном газе. Но, если учесть высокую стоимость получения разрешений и согласований, дизтопливный прибор обогрева, вполне способен конкурировать с котлами, работающими на газе.

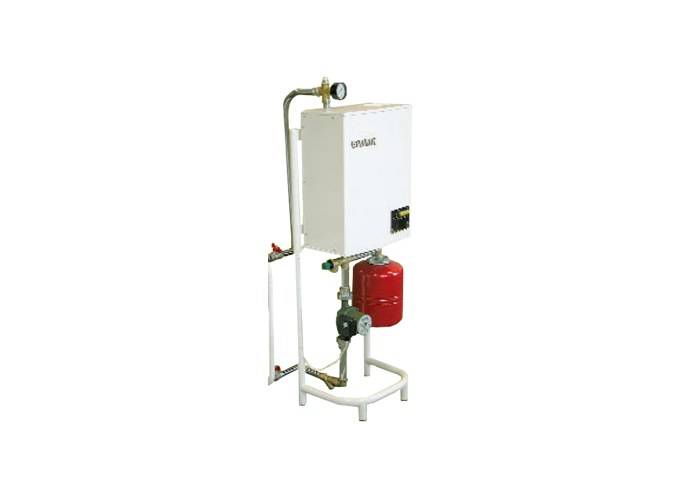

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

• теплоноситель никак не соприкасается с воздухом в помещении;
• внутри герметичной системы трубопроводов давление выше атмосферного;
• расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
2. Трубы подачи и обратки располагают под наклоном.
3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
4. Давление внутри открытой системы отопления равно атмосферному.
5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

• на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
• подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Количество контуров настенных газовых котлов

Схема одноконтурного котла

Модели газовых котлов отличаются друг от друга сложностью устройства, принципом работы и стоимостью. Первоочередное значение имеет количество нагревательных контуров. Эта характеристика определяет функциональность котла.

Одноконтурные

Одноконтурные настенные газовые котлы предназначены только для отопления. В них один теплообменник. Теплоноситель нагревается благодаря теплу, выделяющемуся при сжигании газа. Устройства изготавливаются из стали, меди, чугуна. Медные теплообменники наиболее долговечные, так как устойчивы к коррозии, но дорогие. Чугунные также прослужат долго, но их недостаток – хрупкость вследствие ударного воздействия и резкого изменения температур, значительный вес. Стальные теплообменники наиболее популярны за счет оптимальной цены, веса и срока службы. Важные недостатки – внешняя конденсатная коррозия и меньший КПД.

Двухконтурные

В двухконтурных котлах два теплообменника, поэтому они используются для отопления и для обеспечения дома или квартиры горячей водой. Приборы компактны, отдельное помещение для их установки не требуется. Когда работает вторичный теплообменник, контур отопления отключается, т.е. ГВС является приоритетной задачей. Если горячая вода используется в стандартном объеме, теплоноситель в системе отопления не успевает остыть. Такая система реализуется благодаря наличию трехходового клапана.

Зачем нужен циркуляционный насос

При его остывании тяжело будет отрегулировать подачу тепла. Именно в этом случае используется циркуляционный насос, который создает напор для системы отопления.

Циклирование воды происходит строго через определенный промежуток времени, стабилизируя всю систему отопления.

• Современные отопительные котлы большинства видов оснащены циркуляционными механизмами.
• Но часто получается так, что этого недостаточно и страдает мощность оборудования при наличии разветвленного радиаторного контура.
• Еще один пример, когда циркуляционная система обязательна – это подключение к нагревательному котлу не только радиаторов, но и теплого пола.

Эти два варианта не смогут отдавать тепло помещению, если тепловое оборудование будет малой мощности.

Что это такое?

Система отопления представляет собой замкнутый контур, основой которого является нагревательный котел. Он подключается в разрыв отопительного контура. Из котла выходит нагретый теплоноситель (прямая линия), проходит по кругу, отдавая тепловую энергию, и возвращается обратно в котел (обратная линия или обратка). Скорость движения воды в системе определяет эффективность ее работы и расход топлива на нагрев. Чем активнее движется теплоноситель, тем меньше он остывает. Это дает возможность снизить подачу топлива.

Если скорость перемещения низка, в систему устанавливают циркуляционный насос. Он создает напор, толкающий воду в необходимом направлении с заданными параметрами. Циркуляция жидкости стабилизируется, становится равномерной и регулируемой. Необходимо учесть, что большинство современных отопительных котлов оснащено собственными циркуляционными насосами. Однако, их мощности часто недостаточно, особенно при сложной, разветвленной конфигурации радиаторного контура. Многие пользователи от одного нагревателя питают не только радиаторную систему, но и теплый пол, что также создает заметное сопротивление и требует дополнительных мощностей.

Установка циркуляционного насоса на обратной линии позволяет стабилизировать движение теплоносителя и нормализовать работу всей системы в целом.

Как подобрать циркуляционный насос для отопления?

Для подбора оборудования с учетом наиболее подходящих параметров необходимо воспользоваться определенными формулами. Однако, только специалисты знают, какие именно формулы необходимо использовать в каждом конкретном случае. А если устройство подбирает незнающий человек, то следует воспользоваться следующими рекомендациями:

• Маркировка циркуляционного насоса. Например, оборудование Grundfos UPS 25-50, где первые две цифры указывают диаметр резьбы гаек – 25 миллиметров (1 дюйм), которые поставляются в комплекте с устройством. Еще существуют насосы с диаметром гаек 32 миллиметра (1,25 дюйма). Вторые две цифры – это максимальная высота подъема теплоносителя в системе отопления – 5 метров, то есть при помощи циркуляционного насоса может создаваться избыточное давление не более 0,5 атмосфер. Также существуют насосы, в которых высота подъема равна 3, 4, 6 и 8 метров.
• Производительность агрегата. Является главным параметром, определяющим работу агрегата. Представлен объемом теплоносителя, перекачиваемого с помощью насоса. Для расчета применяется формула:
  • Q=N:(t2-t1),
  • где N – мощность источника тепла. Это может быть котел либо газовая колонка;
  • t 1 – показывает температуру воды, которая находится в обратном трубопроводе. Как правило, она равняется +65-70 0 С;
  • t 2 – показывает температуру воды, которая находится в подающем трубопроводе (выходит из котла или газовой колонки). Зачастую котел поддерживает +90-95 0 С.
  • Расчет системы отопления и ее потерь осуществляется для того, чтобы правильно выбрать расчетные параметры того агрегата, который способен справиться с сопротивлением в системе отопления.
• Уровень подъема системы отопления. Показывает максимальный напор, на который способна отопительная система. Это суммарная величина гидравлического сопротивления в системе отопления. При расчетах гидравлического сопротивления не учитывается этажность обогреваемого здания с замкнутой отопительной системой. В таком случае берется среднее значение – 2-4 метра водяного столба. В малоэтажных домах с традиционной системой отопления этот показатель идентичен.
• Потребность здания в энергии. Это еще один параметр, который стоит учитывать при выборе циркуляционного насоса, хоть и косвенно. Этот показатель указывается в паспорте здания во время его проектирования. Если эти значения отсутствуют, их можно рассчитать. Каждая страна имеет свои стандарты тепла на один квадратный метр. По европейским стандартам для отопления 1 квадратного метра одно- или двухквартирного здания требуется 100 Вт, для многоквартирного здания – 70 Вт. Российский стандарт представлен в СНиПе 2.04.05-91.
• Расход электроэнергии. Любой циркуляционный насос отопления обладает тремя положениями подключения в электрическую сеть. Все сведенья по поводу потребления насосом электрического тока содержатся в табличке на корпусе агрегата (параметры нагрузки). Каждому положению переключателя соответствует новая производительность насоса, то есть количество теплоносителя в час, перекачиваемого устройством по системе отопления. Третье положение переключателя показывает максимальную производительность данного агрегата, а показатель максимального потребления тока насосом указывается в табличке на корпусе насоса.

Оборудование, выпускаемое серийно, имеют усредненные характеристики. Поэтому необходимо учитывать индивидуальность каждой системы отопления.

Обратите внимание!
Выбирать подходящий насос следует с учетом возможности работы агрегата в нескольких режимах, при этом его мощность должна превышать расчетную мощность на 5-10 процентов

Как влияет принцип работы системы отопления на выбор насоса

Недостаточно знать, что эксплуатация циркулярного насоса способна существенно сократить расходы на отоплении дома, надо обязательно учитывать все необходимые критерии при его выборе. И прежде всего, следует определиться с типом самой системы отопления, ее характерными особенностями.

Эту работу можно провести и самостоятельно, но учитывая, что подбор насоса производиться не на один сезон, лучше обратиться к специалисту.

Итак, до того как остановиться на конкретной марке насоса, нужно определиться с:

типом системы отопления. Если существующая сеть имеет естественную циркуляцию, то рекомендуется установка «мокрого» насоса мощностью до 50-60 Вт

Для систем с принудительной работой, потребуется более мощный аппарат – до 80 Вт и то при условии наличия уклона, а без него – следует обращать внимание на приборы свыше 90 Вт;

отапливаемой площадью и объемом циркулирующего в системе теплоносителя. Естественно, с ростом этих параметров, нужно уделять внимание более мощным насосам

Но для того чтобы рассчитать точную мощность аппарата – потребуется помощь теплотехника. Иногда организация отопительной системы предполагает, что будет производиться установка дополнительного насоса в систему отопления, например, для увеличения мощности или отдельно для теплого пола;

ограничением на предельный уровень шума – именно из-за этого параметра для частных домов, без возможности установки насоса в отдельном помещении на максимальном удалении от жилых комнат, не рекомендуется использовать аппараты с «сухим» циклом работы;

техническим состоянием существующей системы отопления. К новой системе можно подключить любой аппарат, но для сетей, которым от 15-20 лет и более, следует учитывать наличие примесей в теплоносителе. К расчетной мощности стоит прибавить дополнительные 25-35%, особенно если планируется установка насоса с «мокрым» двигателем. Но, при возможности, для старых систем лучше подходят насосы с сухим двигателем, так как, из-за закрытой конструкции, они менее чувствительны к качеству теплоносителя.

Обязательно нужно учитывать и вид топлива, на котором работает котел, а также его конструктивные особенности, в том числе и уровень температуры теплоносителя на выходе и входе.
