В чем разница между проводом и кабелем — по ПУЭ

Кабели АВВГнг(А)-LS, АВВГнг(А)-LS, АВВГЭнг(А)-LS, АВБШвнг(А)-LS

Кабели силовые с алюминиевой жилов исполнение –нг-LS- применяются при групповой прокладке, не распространяют горение по категории А. Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях. Дымообразование в испытательной камере не более 50%. Такие кабели идеально подходят для обеспечения качественной передачи электроэнергии.

Напряжение в самой установке может быть как переменным, так и постоянным. Кабель с алюминиевыми жилами идеально подходит для эксплуатации в условиях общепромышленного использования, а также на атомных электростанциях классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г – 01-011-97).

Различия по области применения

Все изделия, которые мы называем проводом или кабелем, используется для решения двух задач:

1. Обеспечения электрическим питанием.
2. Передачи информации и сигналов управления.

Электрическое питание бывает низко- и высоковольтным. Различия между кабелями и проводами в этом сегменте определяются количеством жил и их сечением. Все, что служит для обеспечения питанием промышленных трехфазных электроустановок напряжением 380 вольт и током в цепях не ниже 40 ампер, с полным правом можно считать кабелем. Остальное – провода.

А вот для передачи информации и сигналов управления используются исключительно кабели, независимо от количества токопроводящих элементов в конструкции и их сечения. По крайней мере, существует такая традиция – называть линии передачи информации кабелями.

Сомнительно, что вас поймет радиоинженер, если вы назовете коаксиальный кабель проводом. Хотя по всем признакам он им является: у него только две токопроводящие детали – центральная жила и оплетка, которые можно использовать для подачи питания на усилители интерактивных антенн.

И так называемая витая пара именуется кабелем, даже если под общей оболочкой она всего одна. По моему мнению, кабелем можно назвать и провод марки ПВС 3х2,5. Но только в том случае, если с его помощью проложена линия управления тремя магнитными пускателями.

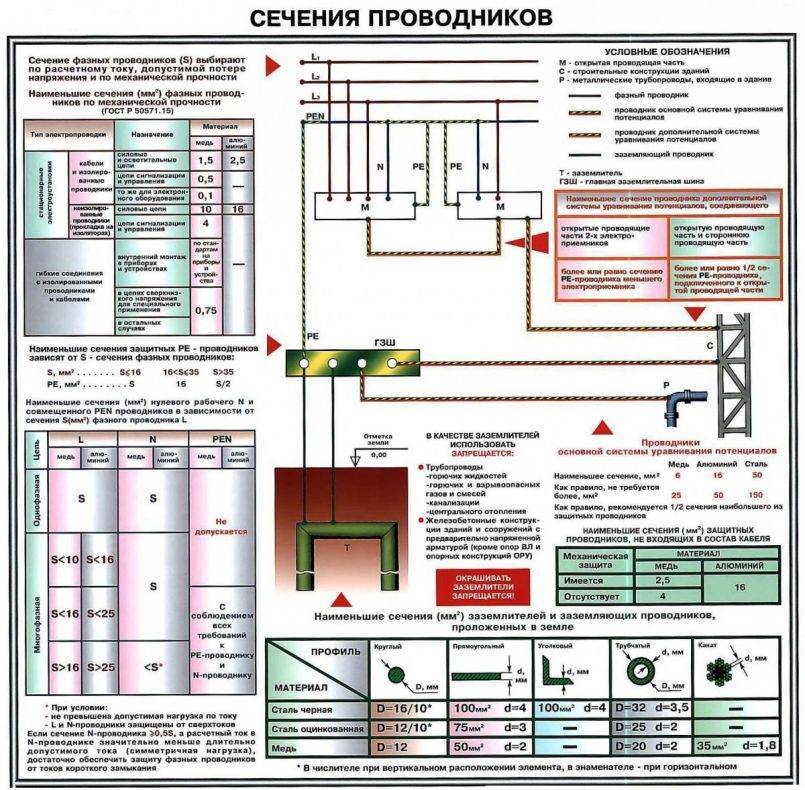

Отличить провод от кабеля можно лишь по совокупности признаков и на основании собственного опыта. Примерно так же, как это делают любители тихой охоты, отличая съедобный гриб от ядовитого. Однако главным критерием пригодности этого электротехнического изделия к использованию в том или ином случае остается поперечное сечение его жил. Оно определяет величину силы тока, который может быть по ним пропущен.

Цветовая маркировка

Монтаж электропроводки – процесс сложный, требующий большого внимания и аккуратности. Подключая розетки или соединяя провода в щитке, легко ошибиться и выбрать не тот контакт. Поэтому провода в многожильных кабелях обычно имеют изоляцию разного цвета.

Для решения бытовых задач обычно используют двух- или трёхжильные кабели в зависимости от наличия или отсутствия заземляющего контура. Если жил 3, то они, как правило, имеют такую расцветку:

• фазный провод – серый или коричневый, реже – чёрный;
• нулевой провод – голубой или синий;
• заземляющий провод – двухцветный жёлто-зелёный.

В двухжильном кабеле первый (фазный) провод имеет изоляцию аналогичного цвета, а второй – жёлто-зелёную с голубыми крапинками. Он выполняет функцию защитного заземляющего провода, совмещённого с нулевым.

Что такое кабель?

Кабель представляет собой изделие, в котором присутствует 1 или несколько изолированных проводников. Они могут быть покрыты броневой защитой, если сфера применения подразумевает возможность механических повреждений.

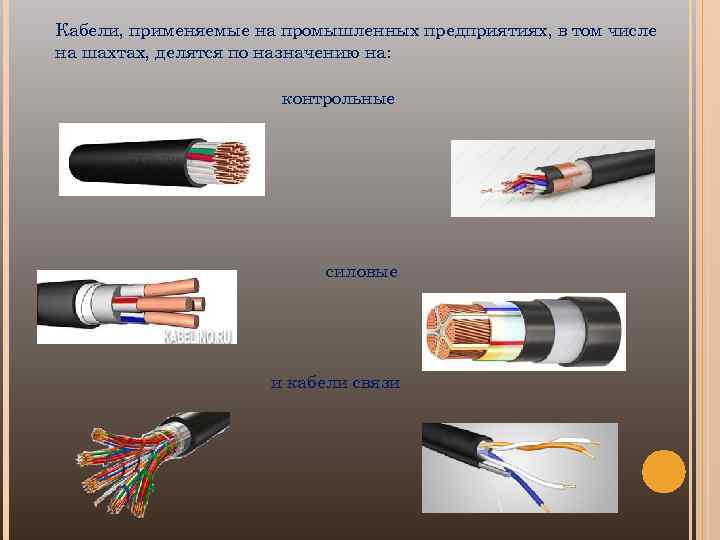

Согласно с областями использования кабели могут быть:

1. Силовыми. Применяются для передачи и распределения электроэнергии посредством осветительных и силовых установок через кабельные линии. Могут иметь алюминиевые или медные жилы с оплеткой из полиэтилена, бумаги, ПВХ и резины. Оснащаются защитными оболочками.

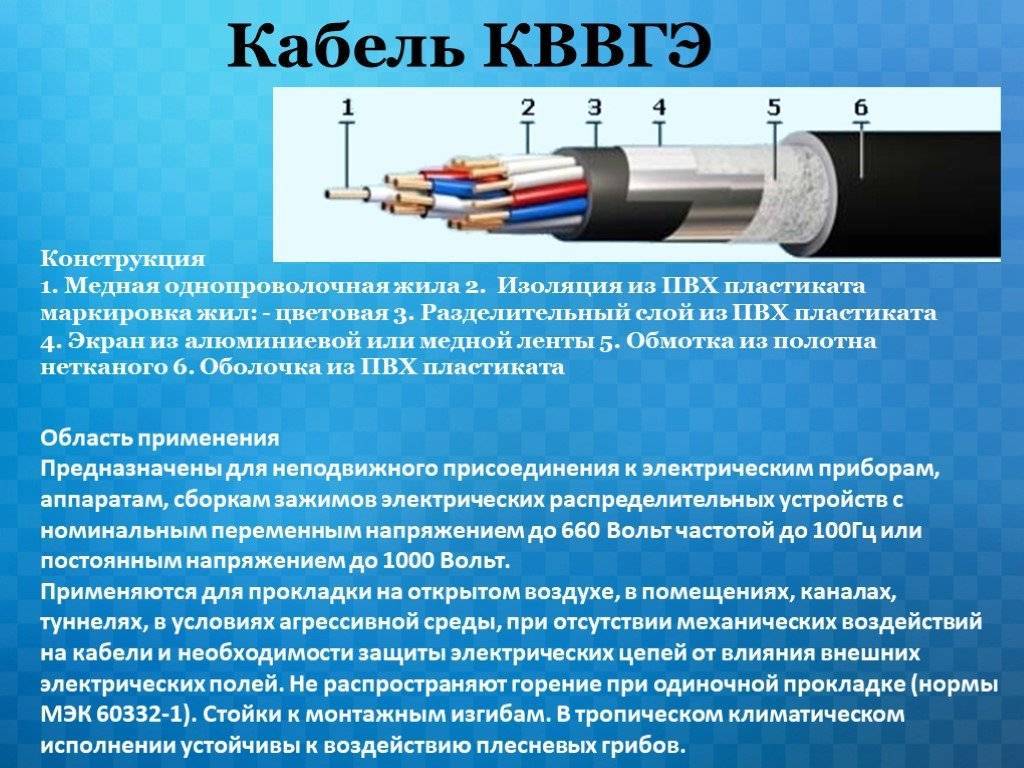

2. Контрольными. Используются для питания техники низким напряжением и создания линий контроля. Основной материал изготовления жил сечением 0,75-10 мм² — медь и алюминий.
3. Управляющими. Предназначены для автоматических систем. Производятся из меди с оболочкой из пластика. Оснащаются защитным экраном от повреждений и электромагнитных помех.
4. Для передачи высокочастотных (на дальние расстояния) и низкочастотных (местных) сигналов связи.
5. Радиочастотными. Благодаря им осуществляется связь между радиотехническими приборами. Изделие состоит из центральной медной жилы и внешнего проводника. Изоляционный слой производится из ПВХ или полиэтилена.

Какой кабель лучше: многожильная жила или монолит

Провода для электропроводки

Каждый вид кабельной продукции предназначен для определённой области использования. Нужно разобраться, что лучше применять и в каких условиях.

Многожильные провода и кабели применяют там, где требуется изгиб коммуникаций. Например, гибкий провод ПВС исполняет роль гибкого шнура для подсоединения электрических устройств к сети. Срок службы многожильных изделий значительно короче моножил. Это объясняется постоянным механическим воздействием, что приводит к износу внутренней структуры проводников.

Монолитный кабель не выдерживает никаких деформаций. Его можно изогнуть только раз при монтаже, иначе моножила просто переломится. Многожильные кабели особенно нужны в тех местах, где существует вибрация. Чем больше жилок, тем больше кабель устойчив к износу. Многожильные изделия используются в авиации и всех видах транспорта.

Использование кабелей и проводов

В отличие от провода, кабель широко используется в специальных условиях, поскольку имеет более сильную защиту от любых повреждений. Подводные и подземные коммуникации обустраиваются лишь посредством кабелей. Кроме того, этот вид изделий используют на пожароопасных объектах, помещениях с высокой влажностью, пр.

Провода применяют, как правило, в электрораспределительных коробках, других электротехнических устройствах, в качестве проводки в жилых и нежилых помещениях

Очень важно уметь различать провода от кабелей, поскольку из неправильная эксплуатация может быть опасной

Чем отличается КАБЕЛЬ от ПРОВОДА

Зачастую люди используют слова «кабель» и «провод» как синонимы, не задумываясь над тем, что эти понятия совершенно не тождественны и их похожесть ограничивается внешним видом.

Большой толковый словарь современного русского языка Ушакова определяет провод как металлическую проволоку, которая служит для передачи электрической энергии. Кабель при этом назван электрическим проводом особого рода, который используется для подземных и подводных проводок.

Однако чтобы точно определить отличие кабеля от провода, стоит обратиться к технической литературе.

Согласно ГОСТу 15845-80, который был принят еще в СССР и до сих пор остается актуальным, особенностью кабеля является содержание в нем одной или нескольких изолированных жил (проводников). Они заключены в оболочку, поверх которой может иметься защитный покров, в том числе и бронированный. Эта оболочка может быть пластмассовой, резиновой, металлической или полиэтиленовой (СПЭ). Необходима она для того, чтобы защитить жилы от влаги, света, различных химических веществ и других внешних воздействий и механических повреждений. Это обуславливает возможность прокладки кабеля в земле и глубоко под водой.

Особенностью провода является то, что он может состоять из одной или нескольких скрученных не изолированных (голых) проволок или изолированных жил. Поверх них может быть только неметаллическая оболочка (сшитый полиэтилен, ПВХ изоляция и т.п.), оплетка или обмотка из волокнистых материалов или проволоки. Провод не предназначен для прокладки в земле и под водой.

Голые провода применяют в основном для прокладки воздушных линий электропередач. Изолированные провода бывают незащищенными (имеют только изоляцию) и защищенными от внешних воздействий с помощью оболочки поверх электрической изоляции.

Отличаются кабели и провода и по областям применения. Так, существуют кабели пониженной пожароопасности или вовсе пожаробезопасные, не распространяющие горение, с низким газо- и дымовыделением. Кабели используются для установки связи, как судовые, оптические, геофизические, коаксиальные, радиочастотные и другие.

Провода используются для воздушных ЛЭП, электрических установок и подвижного состава, а также бывают обмоточные, осветительные, установочные и другие. Выводы:

1. Кабель всегда производится в оболочке, а провод бывает оголенным.
2. Кабели настолько защищены, что пригодны для прокладки под землей и под водой, в то время, как провода не имеют серьезной защиты от повреждений и воздействия внешней среды.
3. Кабели и провода имеют разное предназначение.

Монтажные провода

Различные виды проводов и кабелей для электрической проводки дают возможность осуществлять монтажные работы даже в самых неподходящих условиях. ВВГ, ПВС, ПБПП не подходят для таких случаев, и тогда используют следующие электрические кабели, провода и шнуры:

1. РКГМ — это провод с 1 жилой из меди. Она включает несколько проволок. Диаметр составляет от 0,075 до 12 см. Присутствует специальная прорезиненная оболочка, стекловолоконная прослойка. Последняя пропитана лаком, который выдерживает разные температуры. Изделие применяют при показателях -60…+180°С и напряжении максимум до 660 В.
2. ПНСВ тоже имеет только 1 жилу. Характеризуется как нагревательный элемент, диаметр от 0,12 до 0,3 см. Выдерживает напряжение до 380 В. Устойчив к щелочам, повышенной влажности воздуха, температуре -50…+ 80°С и даже может выдержать погружение в воду.
3. ВПП — провод с медной жилой. Рабочее напряжение — до 380 В, а температура — в пределах -40…+80°С. Такие кабели используют при высоком давлении. Например, для мотора в артезианской скважине.

Каких видов бывают провода и кабели

Покупка необходимого провода должна основываться на мощности приборов, которые будут к нему подключаться. Ниже рассмотрены различные виды проводов, чаще всего используемые для бытового применения.

Виды изделий

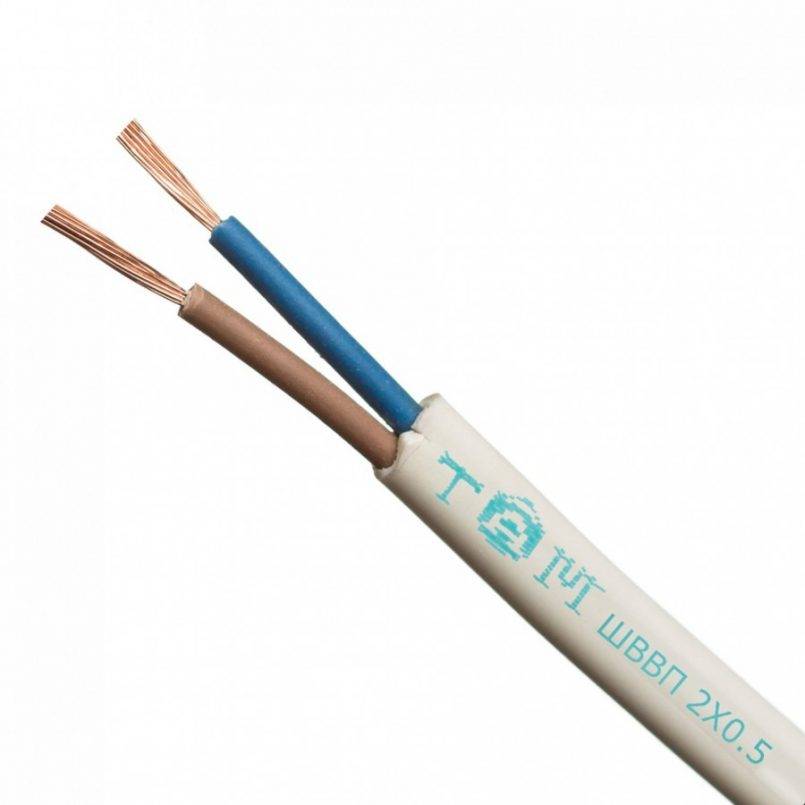

Плоские

Это защищенный шнур с однопроволочными жилами из меди. Сечение жил от 1,5 до 6 мм², расположенных в одной плоскости. Наружная и внутренняя изоляции выполнены из ПВХ. Плоский кабель подходит для использования при температурах −15-50 °С, во время монтажа можно изгибать по окружности с радиусом не менее 10 диаметров (так как он плоский, то измеряется ширина — большая сторона). Предназначен для передачи тока напряжением до 250 В частотой 50 Гц.

Вам это будет интересно Описание кабеля ВВГнг-LS

Обратите внимание! Используется преимущественно для подключения освещения или розеток

С перемычками

Данное изделие легко узнать благодаря характерным перемычкам между жилами, которые сделаны из того же материала, что и их изоляция — ПВХ. Количество самих жил 2-3, они однопроволочные с сечением 0,75-6 мм². Провод можно использовать для передачи тока напряжением 450 В и частотой до 400 Гц.

Изоляция не горит, устойчива к кислотам и щелочам. После монтажа провод может использоваться при температурах −50-70 °С и в условиях 100 % влажности (характеристика для 35 °С). Во время монтажа можно изгибать до радиуса 10 диаметров.

Одножильные

Отдельный алюминиевый одножильный провод. Жила с сечением 2,5-16 мм² однопроволочная, а 25-95 мм² — многопроволочная. Материал изоляции ПВХ устойчив к химически агрессивным соединениям, позволяет использовать провод при влажности 100 % (тесты при 35 °С) и температурном режиме −50-70 °С. При монтаже стоит соблюдать радиус изгиба 10 диаметров. Особых ограничений для использования нет.

Кроме стандартных силовых кабелей, предназначенных для передачи электрического тока, существует ряд дополнительных модификаций, использующиеся в других целях или имеющие отдельные функции.

Силовые

Основное назначение силовых кабелей — прокладка внутренней или наружной электропроводки для запитывания приборов освещения и розеток. Один из самых популярных и надежных силовых изделий отечественного производства. Применяется для передачи электрического тока напряжением до 1000 В и частотой 50 Гц. Исходя из модификации используются одно- и многопроволочные жилы с сечением 1,5-240 мм².

Обратите внимание! Внешняя и внутренняя изоляции из ПВХ защищают жилы от высокой влажности до 98 % при температуре 40 °С

Виды маркировки

Вся информация о характеристиках провода обозначается тремя способами:

• Цветом;
• Латинскими буквами;
• Арабскими цифрами.

Все способы и виды маркировок занесены в ГОСТ и другие регламентирующие строительные нормативы отечественные и международные документы. Поэтому знать основные правила нанесения разметки необходимо каждому электрику.

Вариант 1 — Маркировка цветом

Самая наглядная и простая — цветовая маркировка кабеля, которая определяет тип несущего провода:

• Ноль — синий, голубой и их оттенки.
• Заземление — зеленый, желтый или зелено-желтое сочетание.
• Фазный — чаще встречаются красные, оранжевые, розовые и белые тона, но вообще фаза может быть любой, кроме упомянутых выше оттенков.

Цветовое обозначение является первостепенным, так как множество аварий и коротких замыканий случается именно из-за неправильного подключения парных проводников.

Вариант 2 — Буквы и буквенные сочетания

В случае с буквами все намного сложнее. Ими обозначаются использованные в изготовлении материалы и особенности эксплуатации кабелей. Большое значение имеет последовательность:

Первая буква говорит о материале жилы. Здесь всего два варианты: «А» — алюминий или отсутствие — медь.

Вторая характеризует назначение провода. Например, «К» — контрольный, «П» — плоский, «М» — монтажный. Полный список можно посмотреть в приведенной таблице.

Третья буква — это маркировка изоляции жил, которая бывает: из поливинилхлорида (ПВ), капрона (К), резины (Р), найрита (Н), полиэтилена (П), добавлением эмали (МЭ), шелка (О), стекловолокна (О).

Электропроводка в доме, котедже служит для транспортировки электроэнергии к различного рода потребителям электричества : осветительным приборам, нагревателям, кипятильникам, насосам, телевизорам и т.д. Все эти приборы создают комфортные условия проживания и имеют широкий диаппазон потребляемой мощности от 10 Вт(бритвы, DVD) до 5 кВт (бойлеры, электрокотлы). Роль элекропроводов очень сложно переоценить. От правильного выбора типов проводов для различных групп потребителей на этапе проектирования и строительства зависит дальнейший комфорт и безопасность во время эксплуатации. В стенах современных сооружений спрятаны сотни метров поводов различного назначения и все они разные – одни из них толще, другие тоньше, некоторые имеют две жилы, а некоторые три и более. Каждый провод имеет свое назначение (силовая электропроводка, осветительная, сигнальные кабеля, телефонные кабеля, интернет) и отвечает за работу того или иного электроприбора. Из множества различных типов проводов, кабелей в данной статье мы рассмотрим электрические провода и кабеля применяемые в строительстве для транспортировки электроэнергии. Рассмотрим их разновидности, марки и область применения. Электрическая проводка – состоит из проводов и кабелей с относящимися к ним креплениями, поддерживающими и защитными конструкциями.

Электрические провода выпускаются медные и алюминиевые. Медные провода обладают лучшей проводимостью, чем алюминиевые, но и стоят дороже.

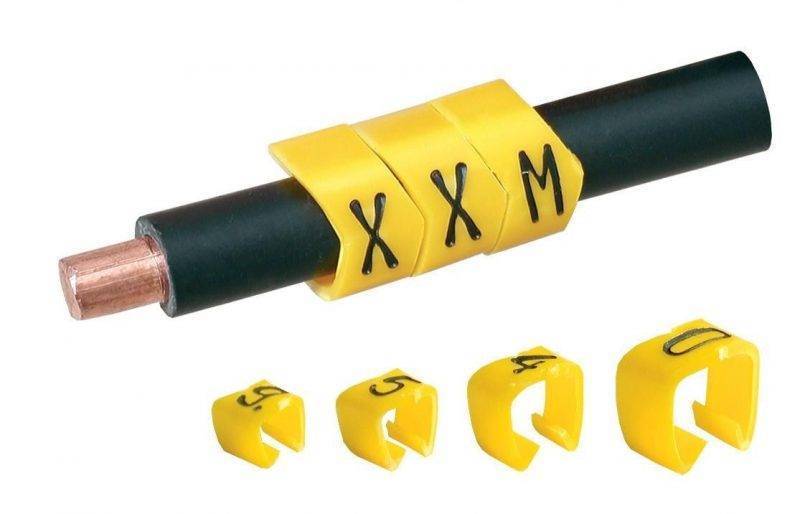

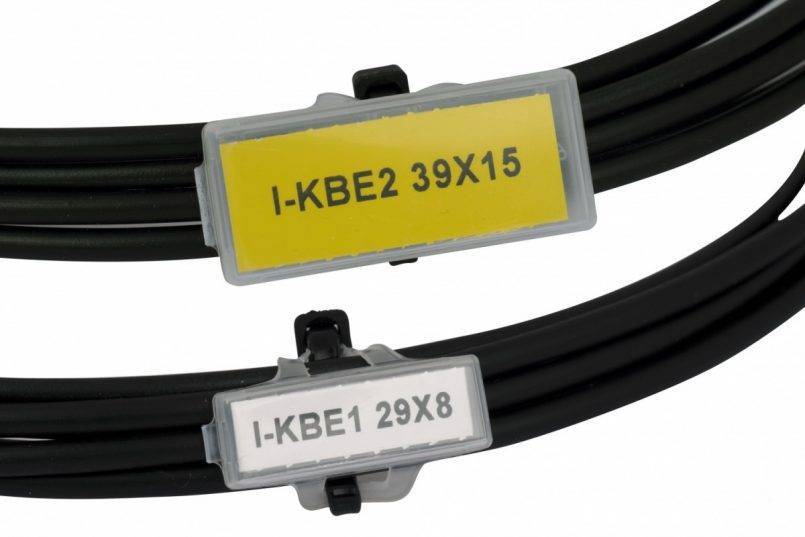

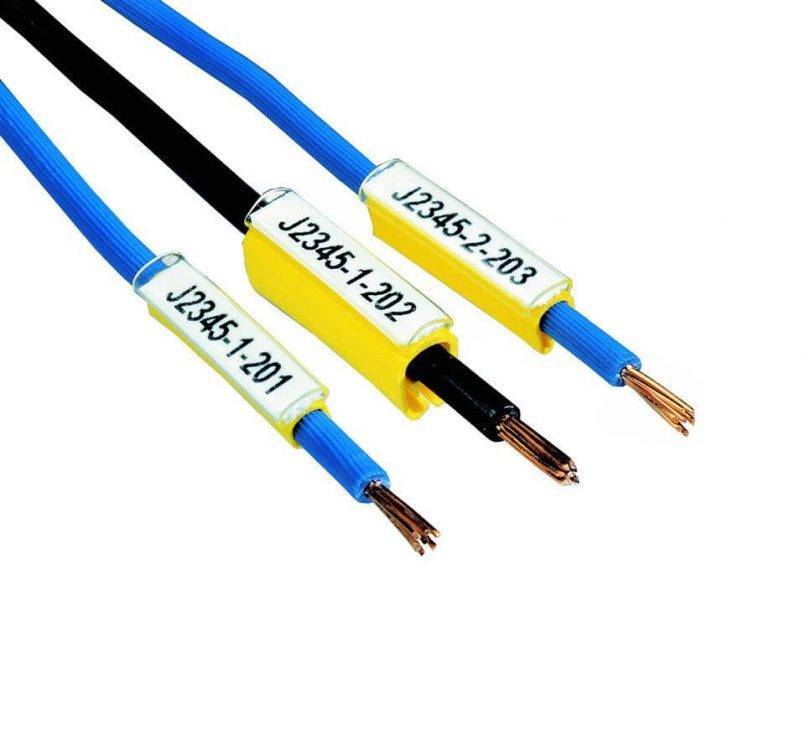

Основные типы маркировочных кабельных бирок

Маркировочная бирка в соответствии с международными стандартами должна устанавливаться на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, то расстояние между маркерами может составлять 50-70 м. Без них нельзя обойтись в ряде других случаев:

• когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
• в точках, где изменяется направление кабельной линии;
• в местах, где осуществляется ввод или вывод из других сооружений.

Многие производители и электромонтажники отдают предпочтение кабельным биркам из пластика, поскольку такой материал способен продолжительное время противостоять влаге, не изменяя свои свойства.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

• треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
• квадратные – для силовой трассы напряжением до 1 кВ;
• круглые – свыше 1 кВ.

Размеры маркировочных бирок

Наиболее распространенными марками кабельных бирок являются У-134, У-135, У-136 и У-153. Сравним их размеры и в зависимости от полученных данных сделаем выводы по возможному применению в системах:

1. У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
2. У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
3. У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.
4. У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

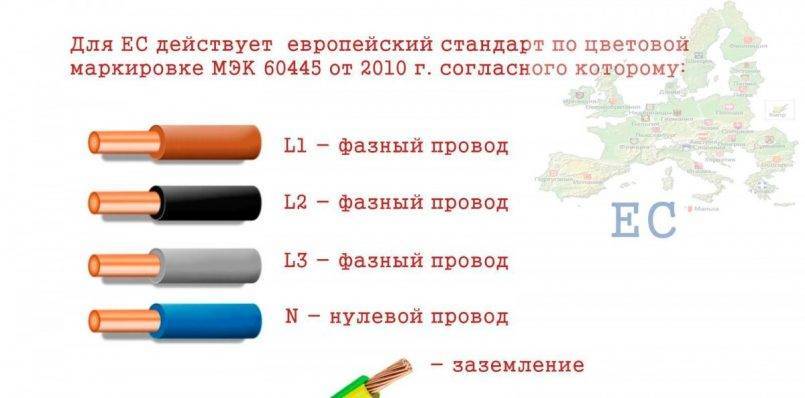

Цветовая маркировка проводов и кабелей

Общепринятые стандарты и правила цветовой маркировки изоляционной оболочки проводов позволяют быстрое и безошибочно определить рабочие параметры кабеля, понять, в каких системах и устройствах он может использоваться. Регламент цветовой маркировки прописан ПУЭ и ГОСТ.

Примечательно, что система обозначений будет разной для кабельных сетей с переменным или постоянным током. Нередко кабель делается разноцветным. Вместо оболочки цветная маркировка может выполняться при помощи термоусадочных трубок (кембриков). Еще один вариант – цветная изолента. Выбор цвета для фазных и нулевого проводов всегда должен быть разным!

Для трехфазных переменных силовых линий шины следует маркировать так:

• первая фаза – желтая;
• вторая – зеленая;
• третья – красная.

В кабельных трассах постоянного тока цветовые обозначения выбираются в соответствии с зарядом, который может быть положительным или отрицательным. В первом случае выбирается провод в красной оплетке, во втором – в синей. Система не поддерживает фазных и нулевого проводов, а для среднего обычно берут светло-синий проводник.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

• рабочий нулевой провод – синий;
• заземление – желто-зеленый;
• совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
• фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.

Это интересно: Чем отличается лампа ДРВ от ДРЛ?

Провод

Из ГОСТа 15845-80 следует, что провод – это кабельное соединение, содержащее одну или несколько проволок, или изолированных жил, поверх которых имеется легкая неметаллическая оболочка. Этот же ГОСТ указывает на то, что провод в земле не прокладывается, чем отличается от кабеля.

Провода представлены широкой линейкой классификации:

• по проводимости;
• сечению (диаметру);
• материалу;
• типу изоляции.

Имеется еще ряд признаков, по которым классифицируются эти электротехнические изделия.

Типы проводов в основном предопределяют их область использования. Они могут отличаться друг от друга по многим параметрам. Существуют обмоточные, монтажные, автомобильные, соединительные, изолированные и другие. Они бывают не изолированными, например, в воздушных линиях электропередач (ЛЭП). Более подробную информацию об этом легко можно найти на сайтах интернета и в многочисленных видео.

Провод и кабель по внешнему виду имеют некоторое сходство. Но различия между ними есть, и они хорошо видны специалисту.

В чём разница между кабелем и проводом

Имея начальные, но основные, знания по электричеству и электротехнике будет понятно в чём разница между любым кабелем и проводом. Для этого стоит разобраться в изоляции, маркировке и сроке службы.

Изоляция

ГОСТ 15845-80 говорит о том, что жила провода, несущего ток, отдельного покрытия изоляцией не имеет. А о кабеле в том же ГОСТе написано, что токонесущая жила должна иметь покрытие изоляцией.

На основании этого одним из основных отличий является наличие изоляции на каждом проводнике тока и общего покрытия изоляции. Если же на каждом проводнике имеется изоляция — значит это кабель, если изоляции нет или же несколько проводников без изоляции находятся в общей изоляционной оболочке, то это провод.

Изоляцию производят следующих видов:

• Резиновая. К плюсам можно отнести использование в любых труднодоступных местах за счет хорошей гибкости. А к минусам: потерю свойств через продолжительное время.
• Бумажная изоляция. Имеет низкую способность пропускать ток. Из-за этого провода в бумажной оплетке используют редко и лишь в сухих проветриваемых помещениях.
• Фторопластовая. Именно эта изоляция получила широкое признание. Мастера называют ее одной из самых крепких и надежных. Повредить ее достаточно сложно, так как она запекается в несколько слоев при высоких температурах.

Маркировка

Разница провода от кабеля в маркировке в буквах и цифрах. На изоляционном покрытии кабеля надпись АВВГнг 3*2,5, который состоит из трёх алюминиевых жил, сечение каждой 2,5 мм и находится в поливинилхлоридной изоляции (ПВХ). Все жилы покрыты общим изолирующим покрытием, которое также изготовлено из ПВХ. Буквы «нг» обозначают, что кабель не поддерживает горение. Разное количество букв в маркировке говорит о различных параметрах изделия. Наличие в маркировке буквы Б говорит о том, что кабель бронированный, Ш – защита в виде шланга, Р – защита в виде резины, Э – наличие экрана. Если уметь читать буквы в маркировке можно узнать вид изделия, его область применения. Электропровода также имеют свою маркировку. Сильного отличия между маркировкой кабеля и провода нет, так как все стандарты в электрике соответствуют ГОСТу и на все изделия одинаковые. Для новичка в этом деле разницы особой не будет, отличия несущественные.

Срок службы

Срок службы кабеля более долгий по сравнению с проводом. Причиной этому является, в первую очередь, наличие не менее двойной изоляции. Кроме этого, еще и за счёт бронированного покрытия, которое есть на некоторых разновидностях кабеля, также увеличивается срок использования. В среднем продолжительность использования кабеля составляет около 30 лет, срок службы провода в два раза меньше.

Заказывая укладку новой проводки, каждый хозяин жилища хочет, чтобы она прослужила как можно дольше. Так, еще в начале ремонта или строительства он старается узнать сколько прослужит тот или иной провод. Информацию он получает противоречивую: люди, конструирующие, производящие и монтирующие называют разные цифры. Как определиться?

Существуют: номинальный, гарантийный и реальный (фактический) срок службы.

Под номинальным понимают теоретически обозначенный период времени, когда при соблюдении всех условий эксплуатации провод или кабель будет исправно выполнять свои функции.

Гарантийный срок от производителя обычно выдается на меньшее время, по сравнению с номинальным. Причем, если кабель выйдет из строя, то производитель согласен обменять его бесплатно лишь при соблюдении множества условий.

А вот, фактический срок службы изделия – это самый реальный показатель. О нем можно подробнее узнать у электромастеров, каждый день имеющих с ним дело. Они расскажут правила эксплуатации, а также как правильно монтировать, рассчитать мощность и какие автоматы на щиток поставить.

Обработка коаксиального кабеля

Снимать изоляцию с проводов на коаксиальном варианте вполне возможно своими силами. Хоть все оборудование для этой процедуры и не слишком дорогое, мы покажем вам, как это сделать ножом и кусачками. Обычно подобные модели применяются для подключения телевизионных антенн.

Ниже приведем последовательность действий для того, чтобы зачистить коаксиальную модель:

Провод необходимо взять вертикально;
Канцелярским ножом следует плотно под прямым углом нажать на кабель на расстоянии от конца 2,5 см. Не нажимайте концом лезвия, в противном случае есть риск его поломки и отскока в глаза.
Далее нужно прорезать внешнюю оболочку, оплетку, фольгу и диэлектрическую пену (белого цвета). Именно подобные слои и имеет этот вариант. По мере того, как вы будете нажимать на лезвие ножа, вы почувствуете определенное сопротивление. После того, как лезвие войдет до половины кабеля, давление нужно немного уменьшить во избежание повреждения центральной жилы.
Затем пройдитесь, подрезая, по кругу кабеля

При этом все желательно делать осторожно, чтобы не оставлять зарубок на центральной жиле.
После подрезки край покрутите и потяните. Таким образом вы снимете отрезанный конец.
При наличии под оболочкой проводков, то просто срежьте их кусачками, чтобы они не выпирали за границу оболочки

Проверьте наличие зачесек на центральной жиле. При их наличии все придется повторить.
На центральной жиле может оставаться диэлектрическая пена. Она просто удаляется ногтем
Для соединения кабеля с F коннектором предварительно необходимо удалить небольшую часть наружной оболочки.
От предыдущей точки отреза отмеряйте 8 мм. Выполните надрез во внешней оболочке. Все точно также, как и ранее – перпендикулярно к жиле. Следите за тем, чтобы не удалить оплетку. Однако для подключения отдельных F коннекторов удаление оплетки необходимо, а для других нет. В итоге вы должны получить жилу в диэлектрической пене, завернутую в обмотку (в виде фольги).
Когда вы еще не определились нужна ли оплетка вам, то лучше оставьте ее на время. Она располагается вокруг диэлектрической пены.
Оплетку нужно завернуть поверх наружной оболочки. После этого белая пена оголяется
Здесь уже нужно определиться с типом вашего F коннектора и формой оголенного провода.
Обратите внимание, что между центральной жилой и оплеткой не должно быть никаких жил. Это будет видно.
F коннектор помещается на конец кабеля.
После посадки коннектора диэлектрик должен находиться не его дне
Является недопустимым такая ситуация, чтобы он не доставал до дна коннектора или выглядывал.
Обращаем внимание, что нельзя допускать соприкосновения F коннектора с жалом.
Все, коаксиальный кабель готов к работе.

 Советуем почитать:

Как правильно составить схему проводки в доме

Назначение маркировки

Большинство новичков, впервые столкнувшись с самим понятием маркировки, задаются вопросом о том, что же обозначают буквы и цифры, входящие в ее состав. Несмотря на большое разнообразие, как отечественной, так и зарубежной продукции, маркировка кабелей содержит информацию о:

• материале жил и их количестве, в большинстве случаев токоведущие элементы изготавливаются из меди или алюминия с монолитными или многожильными проводниками, но встречаются и специфические модели со стальными или композитными жилами; Рис. 1: тип и материал жил
• типе изоляции – предоставляет информацию, из чего выполнена изоляционная оболочка, как самих жил, так и других слоев в кабеле (резина, поливинилхлорид, фторопласт и прочие.);
• сечении проводников – указывает площадь токоведущих элементов в поперечном разрезе, которая определяет сопротивление электрическому току и варьируется в пределах от 0,35 до 240мм2;
• номинальных электрических величинах – может содержать значение рабочего напряжения, на которое рассчитана изоляция, в маркировке чаще всего встречаются номиналы 0,23; 0,4; 6; 10; 35 кВ;
• области применения – указывает на устойчивость к агрессивному воздействию окружающей среды;
• конструктивных особенностях – в маркировке обозначает наличие дополнительных элементов или применение специфических технологий при изготовлении;
• степени гибкости – указывает, насколько хорошо может изгибаться данная модель кабеля, гибкость жилы в маркировке может обозначаться цифрами от 1 до 6, где 1 наименее гибкая, а 6 самая гибкая марка.

Основные отличия

Следует отметить, что в назначение маркировки кабелей и проводниковой продукции может входить и указание конкретных конструктивных особенностей, соответствующих его типу (кабель, провод или шнур). Так провод – это изделие из монолитного или многопроволочного токоведущего элемента, которое как может содержать изоляцию, так и изготавливаться без нее.

Электрический шнур – включает в себя несколько изолированных проводов с многопроволочной структурой и применяется для подключения к электропитанию различных приборов.

Кабель – может включать в себя как одножильные, так и многожильные провода, несколько слоев изоляции, броню экран и прочие конструктивные элементы (по назначению выделяют силовые, связевые, управленческие, контрольные и радиочастотные кабели).

Рисунок 2: различные типы кабелей

Благодаря вышеприведенному разделению, из маркировки вы можете сразу определить, что находиться перед вами (кабель, провод или шнур), а также установить его роль в конкретной электроустановке. Для этого разберем варианты маркировки для наиболее распространенных марок, применяемых в отечественных устройствах, и принцип их составления.
