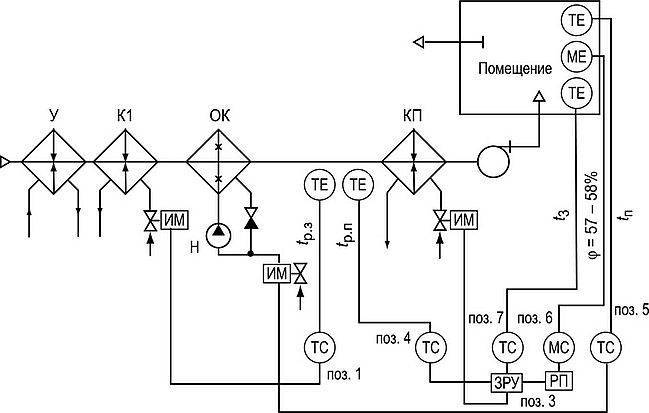

Центральные системы кондиционирования воздуха и их автоматизация

Начало работ по проектированию системы кондиционирования воздуха

Чтобы начать проектные мероприятия, необходимо располагать:

архитектурно-строительным планом строительного объекта;
технологическим проектом (если проект разрабатывается для зданий производственного или торгового типа);
предпочтениями и требованиями заказчика.

Эти данные служат основой для выполнения инженерных расчетов по внутреннему и внешнему температурным режимам, качеству обработки воздушного потока, нагрузкам на оборудование. После этого следует выбрать схему воздушного обмена.

Далее, на основании предпочтений заказчика выбирается оборудование: кондиционеры, сплит-системы, холодильные машины, теплообменники, трубопроводы и прочие обязательные комплектующие. На заключительном этапе происходит подготовка и выдача готовой проектной документации и сопутствующих документов.

Оконный моноблочный кондиционер

Крепится в оконном или дверном проеме. Имеет простой принцип работы — искусственно вентилирует воздух в комнате.

Плюсы агрегата:

бюджетность.
минимальные затраты на электроэнергию.
практичность.
простой монтаж.
малые габариты.

Минусы:

неэстетический внешний вид.
невозможность установки в пластиковые окна.
снижается освещение, и отпадает возможность использования жалюзи.
система кондиционирования работает шумно, поэтому поставить такую вентиляцию, например, в спальню вряд ли получится.
невысокая производительность.
зимой в комнату может попадать холодный воздух.

Виды оборудования с подмесом

Как вы уже поняли, с заменой воздуха на свежий полноценно справляется только канальное оборудование с воздуховодами и нагревом. Однако некоторые модели других типов также могут осуществлять вентиляцию, но в пределах 10% от своей производительности.

Доля свежего воздуха часто именуется «подмесом», основную часть воздушных масс занимает обработанная во внутреннем блоке «отработка».

Традиционные настенные модели

Модели, внутренний блок которых монтируется на стену, являются наиболее востребованными для благоустройства жилых помещений.

Существуют модели, обеспечивающий комфортный микроклимат на площади 10 м², но есть и более мощное оборудование, рассчитанное на залы до 100 м². Не так давно появились инверторные модели, оборудованные приточно-вытяжным вентилятором.

Вне зависимости о того, работает ли кондиционер в режиме нагрева или охлаждения, параллельно может функционировать приточно-вытяжная система. Примером настенного устройства с функцией подачи воздуха с улицы является серия Air Exchanger известного бренда HITACHI.

Перед подачей в комнату воздушная смесь очищается системой фильтров от выхлопных газов, двуокиси углерода, формальдегида и др., при этом уничтожаются посторонние запахи

Настенный испарительный блок устанавливают в любом месте комнаты, но предпочтительным является зона возле окна. Чем короче магистраль между внутренним и наружным блоками, тем выше продуктивность работы оборудования. Настенные модели отличаются приятным оформлением и большим набором дополнительных опций.

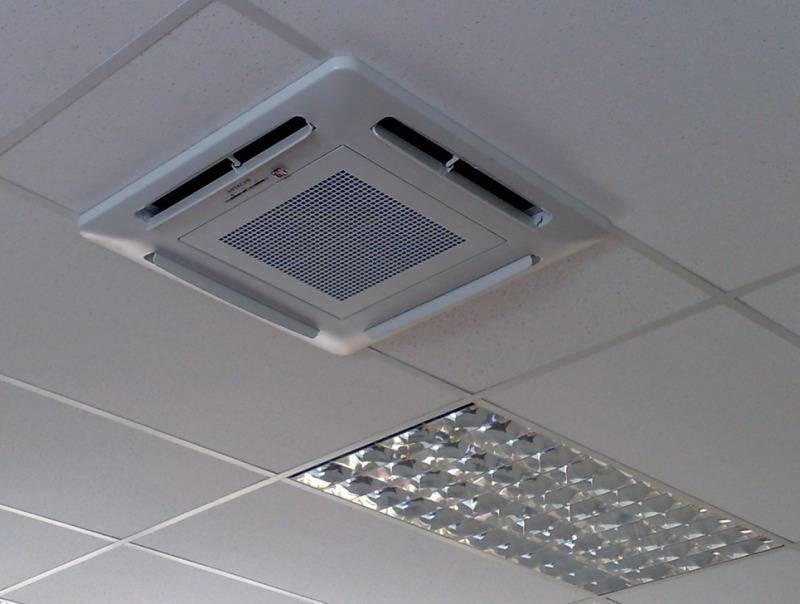

Кассетные системы кондиционирования

Нередко в общественных зданиях можно встретить кондиционеры с внутренними модулями кассетного типа. Подобные системы подходят для обслуживания больших площадей – от 40 м² до 150 м². Они обладают высокой производительностью и выгодно отличаются минимальными показателями шума.

Рабочая часть моделей размещена над подвесной потолочной конструкцией, на виду находится только декоративная решетка стандартного размера 60х60 см. Подвижные части решетки управляются с пульта д/у или с панели регулировки, установленной на стене

Производительность кассетных кондиционеров – от 3 кВт до 15 кВт, основные функции – понижение температуры в зале или работа в режиме теплонасоса.

Распространена конструкция, в которой забор воздуха из зала осуществляется через центральное отверстие, а подача – по четырем направляющим в разные стороны. Если используется одна кассета, то ее монтируют в подвесную конструкцию в центре помещения.

На рынке можно найти и традиционные модификации, и кассетные системы с подмесом. Например, кондиционеры Airwell CK предназначены для установки мультисплит-систем и, благодаря встроенному обогревателю и воздуховодам, осуществляют дозированную подачу свежего воздуха.

Преимущества – красивый дизайн и высокая производительность, недостаток – установка только в подвесную конструкцию.

Напольно-потолочные устройства

В некоторых помещениях нет условий для монтажа кассетных моделей, а производительности настенных кондиционеров не хватает. В этом случае используют универсальные напольно-потолочные устройства, которые имеют крепления и для установки на пол, и для подвешивания к потолку.

На выпуске напольно-потолочных устройств с подмесом 10% свежего воздуха специализируется японская компания Daikin. Новые приточные модели экономят до 30% электроэнергии и имеют высокую стоимость – от 60 тыс. руб. и выше

Кондиционирование осуществляется благодаря струе очищенного воздуха, которая направляется вдоль потолка или стены – в зависимости от места установки. Самая высокая мощность устройств – 15 кВт, но для относительно небольших помещений (40 м²) достаточно оборудования с параметрами 5-6 кВт.

Колонные модели сплит-систем

Как можно судить из названия, кондиционеры по своей форме напоминают колонны, устремленные к потолку. Они превосходят остальные виды по мощности (в среднем 17 кВт) и могут обслуживать помещения площадью до 180 м².

Принцип работы моделей колонного типа такой же, как и у предыдущих кондиционеров, однако они отличаются подачей очищенного воздуха. Струя направляется не вдоль стен и не в центр помещения, а в сторону потолка. Там охлажденный воздух расходится в разные стороны и опускается, вытесняя уже нагретый.

Пример колонного устройства с режимом притока – General Climate GC. Воздухообмен составляет более 1900 м³/ч, а мощность обогрева – 22 кВт. Стоимость – 109 тыс. руб.

Рециркуляционные модели с частичным подмесом чистого воздуха обладают высокой производительностью, но уровень шума у них выше, чем у стальных видов – до 50 дБ.

Плюсы и минусы

Каждое оборудование, несмотря на ряд преимуществ, имеет и свои недостатки. Ниже приведены примеры как положительных, так и отрицательных качеств этого вида климатического оборудования (за основу взят многоквартирный жилой дом).

Преимущества

Плюсы центрального климатического оборудования.

Обеспечивает жильцам комфортное проживание путем регулировки уровня температурных показателей. Очень часто в многоквартирных домах бывает жарко и душно. Это происходит из-за слабой мощности вентиляционной системы, которая осуществляет процесс выведения воздуха, не охлаждая его.
По сравнению с индивидуальной сплит-системой, не требует установки наружного блока, тем самым сохраняя внешний вид здания.
Центральное кондиционирование является очень выгодным решением, т. к. при его наличии комфортность пребывания в помещении гарантирована.

Недостатки

Минусы центрального климатического оборудования.

Наличие центральной климатической системы приводит к дополнительным растратам, которые значительно преувеличивают стоимость содержания обычной вентиляции. Это не только плата за потребляемую электроэнергию, но и дополнительные затраты на эксплуатацию (замена вышедших из строя запчастей и т. д.). Большим минусом в этой категории являются разногласия жильцов дома в сфере оплаты. Кто-то эксплуатирует систему постоянно, а кто-то пользуется ею только в определенный период.
Трудности установки этой климатической системы в уже построенный дом. Высока вероятность того, что инженер может не дать разрешение на установку оборудования, т. к. это связано с изменением конструкции здания. Централизованная климатическая система устанавливается в свободное пространство под крышей, которое может быть недостаточным для размещения оборудования.

Управление климатом в доме. С чего начать?

На первом этапе уточняется основной функционал и алгоритмы работы будущей климатической системы. Далее проектируется структура климатической системы, в которую вписываются необходимые модули сопряжения, контроллеры и специальные элементы управления для автоматизации систем отопления, вентиляции, кондиционирования.

Реализовать функцию климат-контроля будет невозможно, если все три системы будут спроектированы независимо друг от друга, без расчёта на то, что ими будут управлять как единой системой.

Самый тяжёлый случай это, когда оборудование систем отопления, вентиляции и кондиционирования уже было кем-то заказано, частично смонтировано, а его требуется доработать и автоматизировать. При таком положении дел, порой проще и дешевле демонтировать «старое оборудование», спроектировать новую систему, купить новое оборудование и смонтировать его заново.

Что учитывать при разработке климат-контроля

Рассмотрим основные элементы, благодаря которым формируется функционал система автоматизированного управления климатом загородного дома.

Датчики контроля температуры и влажности

Функцию мониторинга в помещениях осуществляют специальные датчики. Параметры, получаемые с этих датчиков, обрабатываются системой климат-контроля умного дома и, после чего, согласно запрограммированным алгоритмам, производиться управление сервоприводами системы отопления, воздушными клапанами системы вентиляции и кондиционированием. Аналогичная ситуация происходит с датчиками влажности.

Пример работы системы климат контроля

Если температура воздуха в помещении поднимается, температурный датчик передают данные о её увеличение в систему контроля климата «умного дома», где после достижения порогового значения температуры производится присваивание статуса «жарко». В результате чего, на приборах отопления сервоприводы перекрывают подачу теплоносителя в контур отопления и температура в помещении падает.

Если после возникновения статуса «жарко» и закрытия контуров отопления температура всё ещё не снижается, через некоторое время запускается алгоритм включения вентиляции. С помощью открытия специальной заслонки настраивается увеличение подачи воздуха в помещение, благодаря чему большие порции воздуха вытесняют возникающие избытки оставшегося тепла. И подобный алгоритм будет работать, пока в помещении не установится заданная температура.

Автоматизация системы вентиляции

С автоматизацией простых климатических систем мы ознакомились. Помимо регулировки температуры контуров отопления, сам воздух в системах вентиляции тоже может подогреваться или охлаждаться с помощью электричества или теплоносителя. И этот процесс тоже можно автоматизировать. Как пример можно привести систему вентиляции, которая сразу выполняет функции как отопительной системы, так и системы кондиционирования.

В некоторые системы вентиляции устанавливаются модули, способные выполнять рекуперацию холода и тепла. Процесс автоматизации подобных систем совсем непростая задача.

Что такое рекуперация? Для тех, кто не в курсе, скажем кратко: это процесс, суть которого в том, что отработанный теплый воздух отдает теплую энергию воздуху холодному приточному, что позволяет экономить на подогреве воздух в зимний период.

Положительные стороны наличия климат-контроля

Если сравнить две климатические установки, одна из которых с функцией климат-контроля, а другая без неё, можно сделать вывод, что правильно настроенное оборудование с реализованной функцией климат-контроля, будет обеспечивать самые оптимальные режимы потребления электроэнергии климатическими системами.

При правильной настройке системы умный дом, энергия не будет расходоваться даром, отопление, вентиляция и кондиционирование никогда не начнут работать разбалансировано – навстречу друг другу.

В помещениях загородного дома управление климатическими параметрами проводится с использованием термостатов и климатических контроллеров, а также с помощью многофункциональных систем климатического управления «умного дома».

Задачи автоматики для вентиляции зданий

Сервопривод куплен наа Aliexpress за 2 usdИсточник youtube.com

Сегодня на любом современном предприятии есть множество приборов и узлов для управления приточной вентиляцией и набор их функций порой не просто помогает, но даже может спасать здоровье и человеческие жизни. ПУ модуля ШУПВВ или ЩУВ оснащаются элементами электронного интеллекта для следующих действий:

постоянное поддержание микроклимата помещения в заданном режиме (температура, влажность, загазованность);
возможность дистанционного управления тем или иным блоком (запуск/блокировка, смена режима) удаленно (оператором при помощи ПУ);
автоматически переход оборудования на другой режим при смене сезона (зима – лето);
контроль всех фильтров на уровень загрязнение и автоматическая подача сигнала о необходимости их очистки/замены;
автоматическое управление приточной вентиляцией при помощи заслонок;
блокировка притока воздуха при срабатывании пожарных датчиков безопасности;
отключение электропитания при возникновении скачков напряжения.

Автоматизация систем вентиляции и кондиционирования.

Разновидности ЩУВ и ШУПВВ

Сборка щитов должна обеспечивать полную видимость каждого прибора и максимально быстрый доступИсточник oboiman.ru

Современный рынок электрооборудования предлагает широкий выбор самых разных ЩУВ и ШУПВВ, классифицируя их по размерам и по категориям. Все модификации можно разделить, как минимум, на четыре пункта:

Оборудование для проветривания и удаления задымленности в помещениях. Такой климат-контроль нужен на производстве, например, для обустройства рабочего места сварщика или в кузне.
ЩУ, контролирующие запуск, остановку и частоту вращения (мощность) систем вентиляции. Как правило, устройства такого типа имеют обширный функционал и могут устанавливаться как в подвесных, так и напольных шкафах управления. Возможна работа с фреонными установками, водяными калориферами и управление приточной вентиляцией.
ЩУ электроснабжением приточно-вытяжной вентиляции. Сюда включается рекуператор для поддержания заданной температуры входящих и выходящих газовых потоков. Существуют также модификации, на основе гликоля (CₙH₂ₙ(OH)₂), где в системе теплоснабжения применяется циркуляция незамерзающих жидкостей типа антифриза. Сюда также входит циркуляционный насос и автоблокировка от неконтролируемых температурных перепадов.
Модель с использованием обычного рекуператора рассматривается, как ЩУ приточной вентиляцией. Его легко перевести в любой режим. Сам рекуператор здесь выполнен в виде оцинкованного стального куба (квадратного или прямоугольного) с четырьмя патрубками – по два с каждой стороны. К ним подсоединяются металлические или пластиковые воздуховоды.

Заключение

В заключение можно сказать, что на сегодняшний день автоматизация вентиляции уже давно не является каким-то новшеством и в большинстве случаев, это обязательное условие для запуска того или иного предприятия (цеха). Кроме того, такое устройство постепенно захватывает не только промышленную, но и бытовую сферу – оно входит в систему «умного дома».

Модель кондиционера

Когда тип системы выбран, осталось определиться, какой именно кондиционер нужен для конкретного помещения. Специалисты дают следующие рекомендации:

1. Кондиционеры настенного и настенно-потолочного типа подходят для спален и гостиных. Их можно установить максимально близко к потолку, что позволяет экономить стеновое пространство. Длина трассы достигает 30 метров. Можно четко отрегулировать траекторию воздушного потока — от строго вертикального до строго горизонтального положения жалюзи, а теплый воздух при этом будет подаваться на пол. Внутри большинства кондиционеров установлены самоочищающиеся антибактериальные фильтры с апатитотитановым покрытием. Настенные кондиционеры бывают не только привычно белоснежными, но и бежевыми, а некоторые производители предлагают перламутровые модели. Отдельные кондиционеры и вовсе будут смотреться на стене как картина — дизайнеры позаботились о художественном выполнении корпуса. Кстати, нанести изображение на кондиционер можно и самому, достаточно снять корпус и раскрасить его в любой цвет.

Кондиционер настенного типа

Кондиционер потолочного типа

2. Кондиционеры напольного или колонного, напольно-потолочного и потолочного типа идеальны для просторных гостиных и столовых. Мощный агрегат почти незаметен: по необходимости он крепится на полу вплотную к стене или потолку. Напольно-потолочный кондиционер незаменим, когда нужен широкий и мощный воздушный поток, способный проникнуть в самые далекие уголки помещения. Длина трассы у некоторых моделей составляет почти 50 метров.

В потолочном варианте установки мощный вентилятор кондиционера создает широкий скоростной воздушный поток (до 1660 мм), который сначала плавно растекается по потолку, а потом медленно опускается вниз, заполняя равномерной прохладой все помещение, независимо от его метража и планировки. Такой вариант подходит для помещений большой площади, не имеющих подвесных потолков. Напольный вариант больше подходит для кондиционирования офисов.

Кондиционер колонного типа

3. Кондиционеры кассетного типа уместны для охлаждения помещений сложных форм: Г- или Т-образных, узких и длинных коридоров. Приборы крепятся к потолку или под него (в случае подвесных потолков). Такие блоки более компактны по сравнению с их настенными и напольными собратьями: размер лицевой панели некоторых моделей достигает 650×650 миллиметров. Подача воздуха идет в четырех направлениях, длина трассы около 20-25, а у некоторых моделей даже до 70 метров.

Кондиционер кассетного типа

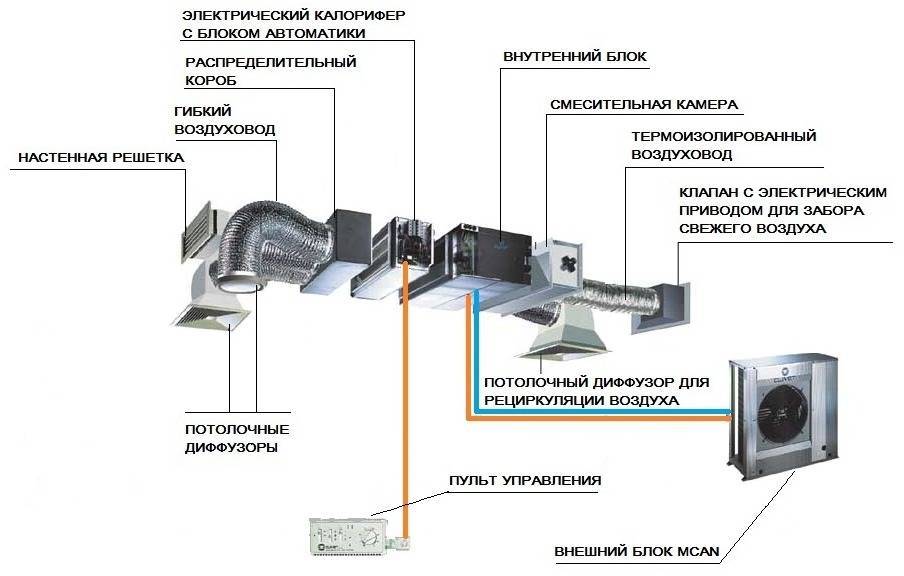

4. Кондиционеры канального типа — для сложных, с точки зрения архитектуры, помещений, где много перепадов меж- потолочных и межстеновых пространств, переменная этажность, горизонтальное или вертикальное зонирование. Внутренний блок представляет собой компактный короб, который можно спрятать в узких межпотолочных и стеновых пространствах. Главная особенность такого типа приборов: охлажденный воздух можно подавать сразу в несколько помещений.

Система кондиционирования канального типа

Местная вентиляция

Местной вентиляцией называется та, что выводит отработанные газы или направляет свежие в какой-то определённой зоне. Воздухообмен может быть вытяжным или приточным. Местной приточной необходимо намного меньше энергозатрат, чем общей. Её довольно часто устанавливают в различных производственных помещениях, где нужно постоянное обновление газов. Также она способна снизить уровень влаги и температуры.

Использование устройства для местного вентилирования актуально в разных производственных областях. Способно создать удобные и комфортные условия для работников, так как удаляет все вредные вещества, как только они образовались.

Если необходимо выводить отработанные газы из большого помещения или всего цеха, то местный тип не сможет эффективно выполнять свои функции. Его целесообразно применять лишь локально, где концентрация вредных веществ наибольшая.

Фото

Цены на монтаж вентиляции

Монтаж приточных установокцены указаны на приточные установки с электрическим нагревателем, установки с водяным нагревателем рассчитываются индивидуально

Услуга:	Ед.измерения	Цена
Монтаж приточных установок производительностью до 1 000 м3/ч.	1 шт.	от 20 000 руб.
Монтаж приточных установок производительностью от 1 500 до 3 000 м3/ч.	1 шт.	от 25 000 руб.
Монтаж приточных установок производительностью от 3 500 до 5 000 м3/ч.	1 шт.	от 40 000 руб.
Монтаж приточных установок производительностью свыше 5 500 м3/ч.	1 шт.	от 50 000 руб.

Монтаж вентиляторов

Услуга:	Ед.измерения	Цена
Монтаж канального вентилятора производительностью до 500 м³/ч.	1 шт.	5 000 руб.
Монтаж канального вентилятора производительностью до 1 000 м³/ч.	1 шт.	10 000 руб.
Монтаж канального вентилятора производительностью от 1 000 до 5 000 м³/ч.	1 шт.	12 000 руб.
Монтаж канального вентилятора производительностью от 5 000 до 10 000 м³/ч.	1 шт.	15 000 руб.
Монтаж канального вентилятора производительностью от 10 000 до 50 000 м³/ч.	1 шт.	20 000 руб.
Монтаж крышного вентиляторацена монтажа зависит от производительности вентилятора	1 шт.	от 10 000 руб.
Монтаж радиального вентилятора цена монтажа зависит от производительности вентилятора	1 шт.	от 5 000 руб.
Монтаж осевого вентилятора цена монтажа зависит от производительности вентилятора	1 шт.	от 5 000 руб.

Монтаж воздуховодовЦена зависит от объема и сложности общей сети воздуховодов, а также строительной готовности объекта и потолков

Услуга:	Ед.измерения	Цена
Монтаж воздуховодов прямоугольного типа	1 м²	от 700 руб.
Монтаж воздуховодов круглого типа	1 м²	от 500 руб.
Теплоизоляция воздуховодов изоляцией толщиной до 20 мм	1 м²	от 100 руб.
Теплоизоляция воздуховодов изоляцией минеральной ватой до 50 мм	1 м²	от 500 руб.

Монтаж клапанов и диффузоров

Услуга:	Ед.измерения	Цена
Монтаж диффузора круглого сечения	1 шт.	300 руб.
Монтаж дроссель-клапана	1 шт.	350 руб.
Монтаж воздушного клапана	1 шт.	300 руб.
Монтаж камеры статического давления	1 шт.	300 руб.
Монтаж огнезадерживающего клапана с покрытием	1 шт.	7 000 руб.

Общестроительные работы

Услуга:	Ед.измерения	Цена
Изготовление отверстий до d=160 мм.	10 см.	1 000 руб.
Изготовление отверстий до d=250 мм.	10 см.	1500 руб.
Изготовление отверстий до d=350 мм.	10 см.	2500 руб.
Алмазное сверление отверстий до d=250 мм.	10 см.	10 000 руб.
Штроба под электрокабель кирпич/монолит	1 м.п.	1 000 руб.
Доставка, сборка/разборка туры	1 шт.	2 000 руб.
Разборка/сборка подвесного потолка	м²	500 руб.

Все цены

Виды систем кондиционирования воздуха

Основные отличительные признаки видов систем кондиционирования и их классификация

Отличительный признак	Классификация
Объект применения	— комфортные — технологические
Размещение оборудования	— местные — центральные
Принцип работы	— прямоточные — рециркуляционные — комбинированные
Наличие/отсутствие собственного источника тепла/холода	— автономные — нуждающиеся только в электроэнергии извне — неавтономные: 1. воздушные 2. водовоздушные (несут воду/воздух, тепло/холод)
Регулирование параметров	— качественное — количественное
Количество помещений	— однозональные — многозональные
Степень обеспечения метеоусловий	— I класса (соответствие нормативным документам) — II класса (соответствие санитарно-гигиеническим нормам) — III класса (соответствие допустимым нормам)
Производительная мощность	— бытовые (6-8 кВт) — полупромышленные (от 6 кВт) — промышленные (20-25 кВт)
Структура	— моноблок (оконный, мобильный) — сплит-система (настенная, напольно-потолочная, кассетная, канальная) — мультисплит-система — центральная система (руф-топ, чиллер и фанкойл, центральный кондиционер) — прецизионный

Классификация систем кондиционирования

Признак	Разновидности
По способу применения	Технологические и комфортные
По расположению устройства относительно основного помещения	Местные и централизованные
По присутствию индивидуального источника теплового и холодного элемента	Автономные и несамостоятельные
По способу действия	Комбинированные, повторно циркуляционные, прямоточные
По обеспечению микроклимата в помещении, где устанавливается данная система	Разделятся на три класса (первый, второй и третий)
По количественному показателю зон обслуживания	Одно и многозональные
По мощности давления, нарастающего в системе	Низкие, средние и высокие

Если требуется осуществить циркуляцию воздуха в огромном здании, то необходимо воспользоваться соответствующей конструкцией. Системы центрального кондиционирования воздуха базируются на работе мощного охладительного датчика, который имеет в своем арсенале множество труб во все помещения.

Основополагающим кондиционером является тот, который имеет большие габариты. Это усложняет поиск нужного места для установки и эксплуатации. Но именно он справляется с регулированием температурного режима во всем здании. Достоинствами являются относительно малая стоимость и функциональное разнообразие. Изъяном считается сложное управление двойной изолированной конструкцией.

Основные задачи автоматики для вентиляции

Поскольку на современном рынке представлено большое количество всевозможных технических устройств для автоматизации вентиляции, набор их функций также чрезвычайно широк.

Основные функции модуля управления, оснащенного элементами электронного интеллекта:

Поддержание заданных параметров микроклимата внутренних помещений — температуры и влажности воздуха, насыщенности углекислым газом и т.д.
Возможность для оператора удаленного управления вентиляторами, дистанционного их включения и отключения.
Осуществление автоматизированного контроля над датчиками работы всех узлов и агрегатов вентиляционного оборудования.
Самостоятельный перевод оборудования в летний или зимний режим.
Контроль над уровнем загрязнения фильтрующих устройств с функцией подачи сигнала о необходимости прочистки.
Открывание и закрывание заслонок воздуховодов, регулировка производительности приточных и вытяжных вентиляторов.
Прекращение подачи свежего воздуха при срабатывании пожарной сигнализации.
Отключение электропитания при аварийных ситуациях — резких скачках или понижении напряжения. Это позволяет предотвратить выход из строя приборов, датчиков и отдельных узлов вентиляционной системы.

Дополнительные функции

Современные производители для максимально полного удовлетворения запросов покупателей, уделяют особое внимание не только надежности выпускаемого оборудования. Немаловажным фактором в конкурентной борьбе за потребителя является оснащение продукции как можно большим дополнительным функционалом. Сегодня стали доступны такие высокоинтеллектуальные функции, как:

Сегодня стали доступны такие высокоинтеллектуальные функции, как:

Подключение вентиляции к единому электронному диспетчеру управления «умный дом».
Управление настройками через интернет-приложения, при помощи Wi-Fi и блютуз.

Оснащенная современным функционалом автоматическая аппаратура становится понятной и простой в управлении, подобно прочей бытовой технике.

Основные виды

Существуют следующие виды этих систем:

Оборудование с прямоточным принципом работы

Используется для преобразования внешних воздушных потоков. Наружная часть имеет заслонки, вентилятор, фильтрационные секции. Блок вытяжки состоит из вентилятора и заслонки потока воздуха, управление которыми осуществляется при помощи сервоприводов.

Проблема решается применением системы с переменным распределением воздушного потока. Каждое помещение оборудуется датчиками контроля температуры, которые осуществляют управление воздушными заслонками. Этот способ не применяется в тех случаях, когда существуют установленные требования к объему циркулируемого воздуха.

Оборудование с рециркуляцией воздуха

Принцип работы – обработка внешнего и внутреннего воздушного потока. Работа этого типа происходит в две стадии.

Подмешивание вытяжных потоков к внешним перед теплообменной установкой первого нагрева. Это уменьшает расход тепла на данном этапе.
Подмешивание вытяжных потоков к наружным, которые прошли воздухоохладительную камеру. В этом случае нет необходимости задействовать второй нагрев воздуха летом.

Оборудование с рекуперацией воздушного потока

В этом случае используется высокая температура воздушного потока, проходящего через вытяжки для нагрева приточных. Этот тип является очень экономным. Рекуперативные кондиционеры (центральные кондиционеры с рекуперацией) делятся на следующие виды:

Классификация систем кондиционирования и их особенности
