Вентиляционный диффузор — назначение, применение, установка

Виды диффузоров

Каким может быть потолочный диффузор?

Материал

  • Пластик, разумеется, наиболее популярен. Полиэтилен и поливинилхлорид дешевы; их прочности с большим избытком достаточно для нагнетания и откачки воздуха, а стыковка элементов воздуховода предельно проста благодаря пластичности материала.
  • Диффузоры из алюминия или оцинкованной стали чаще всего наряду с воздуховодами из той же оцинковки  применяются на производстве.

Мощные и подчас неотцентрованные вентиляторы со стальными крыльчатками могут повредить менее прочные воздуховоды; к тому же подчас приточная и вытяжная вентиляция должна работать в условиях загазованной атмосферы, кислотных испарений или сильной запыленности.

Кухня-столовая. Воздуховоды и диффузоры изготовлены из оцинковки.

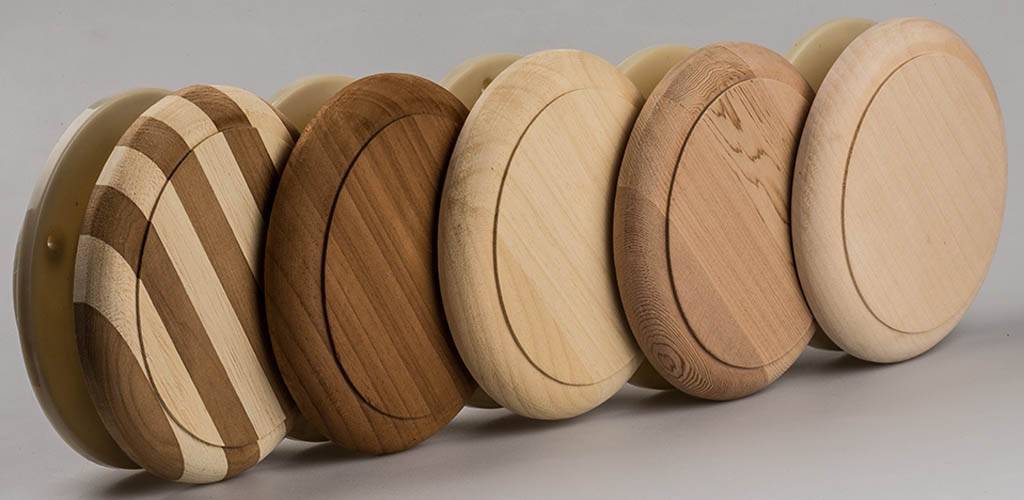

  • Наконец, диффузоры (вернее, находящаяся на виду их часть) могут иметь декоративное исполнение. Здесь популярный материал — разнообразные сорта древесины.
  • Щелевые диффузоры, как правило, позволяют менять угол выхода воздушного потока. Они прекрасно впишутся в декор любого потолка, включая натяжной; узкая щель в потолке не привлекает внимания и нетребовательна к оформлению в дизайне помещения.

Форма

Узкая щель в потолке не бросается в глаза. Что не мешает ей выполнять свою функцию.

  • Круглые потолочные диффузоры обеспечивают эффективное перемешивание воздуха за счет создания завихрений. Этой цели служит сложная форма решетки или лопасти за ней.
  • Потолочные квадратные диффузоры работают так же, как и круглые; точно так же зрителю видна лишь декоративная решетка, камера же статического давления спрятана за ней.

Монтаж

Как устанавливаются диффузоры? Способ монтажа зависит от типа потолка. Собственно, как и выбор формы самого диффузора.

Круглые потолочные деффузоры могут быть врезаны в гипсокартон или смонтированы в натяжном потолке (разумеется, еще на стадии его установки).

Щелевой диффузор может крепиться и к железобетонному перекрытию: как уже говорилось, в плане возможности органично вписаться в дизайн помещения он вне конкуренции. В самом простом варианте он представляет собой закрытую решеткой прорезь в воздуховоде.

Квадратный диффузор стандартных размеров часто укладывается в кассетный потолок вместо декоративной плитки. Разборная конструкция потолка позволяет легко добраться до воздуховода для чистки и обслуживания.

Диффузоры наряду с растровыми светильниками уложены в каркас кассетного потолка.

Виды диффузоров

В магазине или фирме, торгующей вентиляционным оборудованием, вам предложат на выбор большое количество разных по внешнему виду и материалам диффузоров. С материалами определиться более-менее просто — выбираете то, что вам больше нравится или что лучше подходит для условий эксплуатации. Если вентиляционные каналы выполнены из металла, логично (хоть и не обязательно) использовать и решетки из металла. Они есть оцинкованные, из нержавеющей стали, есть из обычной стали, но окрашенные порошковой краской.

Если вентканалы сделаны из пластиковых труб, лучше они стыкуются с пластиковыми диффузорами. Тут, вроде, все понятно. С остальными параметрами чуть сложнее, давайте разбираться.

Все это — диффузоры

Место использования

По назначению диффузоры делят на:

  • приточные;
  • вытяжные;
  • универсальные (приточно-вытяжные);
  • комбинированные.

Названия говорят сами за себя: используются они в разных частях системы вентиляции. Приточные и вытяжные отличаются направлением и положением ламелей и перегородок. Слишком большой разницы нет, просто одни лучше работают на вывод воздуха, другие — на ввод. В принципе, можно приточные поставить на вытяжку или наоборот. Катастрофы не случится, но может немного упасть производительность вентсистемы. В частных домах и квартира разницу, ввиду малой производительности, заметить невозможно. Ощутимые изменения могут быть только в вентиляции большой производительности.

Универсальные диффузоры пропускают воздух в обоих направлениях одинаково. Так что их можно ставить не задумываясь. Но, как обычно, «универсалы» работают чуть хуже специально разработанных моделей.

Так работает регулируемый приточный диффузор — изменяет направление и форму воздушного потока

Нужны пояснения только, пожалуй, с комбинированными моделями. Они отличаются тем что часть устройства работает на приток, часть — на отток. Соответственно, подключаются они к разным частям системы вентиляции. То есть, можно установить только один универсальный диффузор на потолке, а подключать его надо будет к двум веткам — приточной и вытяжной. Способ подключения описывается в каждой конкретной модели, в общем говорить об этом нет смысла.

Материалы

Изготавливают диффузоры из:

  • пластмассы;
  • алюминия;
  • стали (обычной или нержавеющей).

В частных домах и квартирах чаще всего используют пластиковые. Для данной ситуации это оптимальный вариант. При относительно невысокой цене они имеют отличные эксплуатационные характеристики, длительный срок эксплуатации, легки в уходе, не подвержены коррозии. Они без проблем стыкуются с пластиковыми воздуховодами, которые в частных домах используются все чаще.

Потолочный диффузор может быть из пластика, металла, с деревянным элементами

Металлические диффузоры применяют в производственных помещениях, где использовать можно только негорючие материалы. Стоят они существенно дороже, весят больше, что усложняет монтаж.

Есть также диффузоры, наружная часть которых (решетка) изготовлена из дерева. Такие устройства идеально впишутся в интерьер деревянного дома.

Расположение

По месту размещения диффузоры бывают:

  • потолочными;
  • настенными;
  • напольными.

По способу установки диффузоры бывают потолочные (большинство), настенные и напольные

Чаще всего можно увидеть потолочный диффузор. Они используются в 95% вентиляционных систем, причем как в приточной, так и в вытяжной системах. В основном потому что воздух перемешивается в верхней части помещения, не доставляя особого дискомфорта человеку. А еще потому что с устройством фальш-потолков проще сделать систему вентиляции, если ранее ее просто не было. Чаще всего устройства крепятся к основному потолку, а в натяжном/подвесном потолке вырезают отверстие, которое прикрывает решетка.

Иногда приточную вентиляцию делают через подвальное помещение. Тогда ставят напольные диффузоры. Явление это очень редкое.

Настенные диффузоры используют еще реже. Ситуаций не так много. Например, в квартирах после замены окон на пластиковые. В этом случае нужен приток свежего воздуха и обеспечить его можно только сделав в стене отверстие и установив диффузор. Или при недостатке притока свежего воздуха и нежелании возводить/реконструировать приточную систему.

Далее будет говорить о потолочных диффузорах, так как их — большинство, а все другие надо еще поискать — их обычно доставляют под заказ.

Типы конструкций

p, blockquote 13,0,0,0,0 —>

Теперь нужно разобраться с типом конструкций, так как это тоже нужно учитывать при выборе вентиляционного диффузора.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,1,0,0,0 —>

Вихревые модели могут быть круглыми и квадратными. С обратной стороны решетки они оснащены крыльчаткой и кольцом, что позволяет применять их для приточной вентиляции. Бывает так, что крыльчатка отсутствует. С такой конструкцией панель крепят к траверсам коробки с помощью винтов. Крепить можно через фланцевые отверстия или используя кронштейны.

p, blockquote 16,0,0,0,0 —>

Существуют регулируемые и не регулируемые модели. В первом случае есть элементы направляющие поток воздуха, так же можно контролировать и объем подачи воздуха.

p, blockquote 17,0,0,0,0 —>

Иногда требуется дополнительное применение анемостата. Это необходимо, когда нужно организовать циркуляцию большого объема воздуха в крупных помещениях.

p, blockquote 18,0,0,0,0 —>

Диффузоры потолочные щелевые, регулируют угол подачи воздуха. Такие модели характеризуются компактностью, само вентиляционное отверстие практически незаметно. Такую конструкцию можно устанавливать и за подвесным потолком.

p, blockquote 19,0,0,0,0 —>

По форме, потолочные диффузоры могут быть квадратные, круглые и прямоугольные. В настоящее время появились и декоративные вентиляционные решетки, которые не только полноценно выполняют свои функции вентиляции, но и служат элементом декора. Производят щелевые устройства из пластика, стали и алюминия. От материала во многом и зависит пропускная способность и долговечность конструкции.

p, blockquote 20,0,0,0,0 —>

Такие вентиляционные диффузоры эффективны для обеспечения воздухом помещения, с высотой потолка 2,6 – 4 метра.

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,1,0 —>

Можно размещать и несколько элементов вентиляции, соединенных специальным шлангом. Таким образом, достигается лучшая вентиляция комнаты.

p, blockquote 23,0,0,0,0 —>

По принципу работы квадратные и круглые потолочные приспособления практически не отличается. В поле видимости находится только декоративная решетка, за которой установлена камера статистического давления. Она нужна и при вытяжной вентиляции, когда создается отток воздуха из помещения. В таком случае она выступает в качестве буферной зоны, где оседает пыль и мелкий сор.

p, blockquote 24,0,0,0,0 —>

Если вы никогда раньше не сталкивались с системами вентиляции, то разумней будет сперва проконсультироваться со специалистом, особенно, если вы планируете заниматься установкой самостоятельно. В данном случае нужно учитывать и планировку, и отделку потолка, и многие другие факторы.

Поэтапная технология монтажа вентилятора в подвесные потолки

До этапа обшивки отделкой по поверхности базового основания надо проложить вентиляционные каналы для вытяжки, кабель для подключения агрегата. В процессе выкладки листов ГКЛ отмечается место установки, а монтируется вентилятор в подвесной потолок в точке выхода отверстия воздуховода. Для упрочнения конструкции ее усиливают каркасом из деревянной или металлической рейки.

Теперь в ламели подшивки прорезается отверстие размером с габариты вентилятора, монтаж начинается с установки в проем патрубка, затем встраивается прибор, подключается к проводам. После этого устройство фиксируется саморезами, вентиляция подвесного потолка тестируется на эффективность работы, завершает этап установка декоративной накладки – решетка остается единственным видимым аксессуаром.

Правила выбора мощности вентилятора

Чтобы определиться с мощностью агрегата, нужны показатели объема, типа помещения и регулярности проветривания, то есть кратности воздухообмена – это параметр, который показывает, сколько раз воздух должен обновиться в течение заданного промежутка времени. Кратность определяется по нормам СНиП № 2.08.01-89 п. 4.1.- 4.17.

Например, какой мощности должна быть вентиляция под подвесным потолком в кухне:

  1. При размерах комнаты в 4 х 3 м и высоте в 2,7 м получается объем (4 х 3 х 2,7) 32,4 куба. Таблица кратности показывает, что максимальный уровень равен 15.
  2. Мощность вентилятора находится так – 32,4 м3 х 15 = 486 кубометров в час.

Никаких особенных сложностей нет, но при подсчетах мощности приборов для туалетов важно учитывать состояние вентиляционной шахты в доме. Например, одно посадочное место требует кратности воздухообмена 40-50 м3/час, но при забитой шахте следует повысить показатель до 100-150 м3/час

Вентиляционный диффузор – подбор

Любое воздухораспределительное устройство требует правильного подбора и расчета. Каждый диффузор выпускается нескольких типоразмеров. Они отличаются размером, диаметром, площадью живого поперечного сечения щелей и отверстий, шумовыми характеристиками. И все же, расчет – что это такое в применении к устройствам распределения воздуха?

Схема потолочного квадратного диффузора

Любая решетка и диффузор требует подбора, который осуществляется в таком порядке:

  1. Определение количества воздуха, которое будет проходить через устройство.
  2. Расчет приемлемой скорости воздушного потока.
  3. Определение вида зависимости от того, как требуется направить воздушные потоки.
  4. По показателю скорости проводят подбор диффузора с требуемой площадью поперечного сечения таким образом, чтобы шум не превышал нормативные значения. В среднем, скорость воздуха в решетке не должна превышать 2 м/с, а шум – 45 дБА в ночное время в жилых помещениях. В дневное – 55 дБА.

После чего в каталоге производителя подбирается изделие с нужными характеристиками.

Правильно подобранный диффузор позволяет создать комфортную и грамотную систему вентиляции любого помещения. Не стоит пренебрегать тщательным выбором этого изделия.

Классификация

На сегодняшний день диффузоры для вентиляции представлены в широком ассортименте. Они отличаются по нескольким параметрам.

По материалу корпуса

Пластиковые. Простые и легкие устройства. Они не гниют и не ржавеют, Выпускаются разной формы и цвета. Отличаются невысокой стоимостью, при этом ни в чем не проигрывают металлическим изделиям.

Металлические. Считаются более надежными, они долговечные и прочные. Но их большой вес может привести к проблемам при монтаже.

Цена изделий выше, чем у пластиковых аналогов. При остывании корпуса на металле появляется конденсат, поэтому стальные модели нежелательно применять в системах кондиционирования.

Деревянные. Изготавливаются индивидуально для таких помещений, как баня, сауна, подходят для интерьера из дерева.

По форме

По форме изделия делятся на круглые, квадратные и прямоугольные.

Несмотря на такое разнообразие выбора, круглая форма имеет наибольшую популярность. Эти устройства похожи на лампы и гармонично вписываются в любой интерьер.

По назначению

Приточные. Устанавливаются в системе приточной вентиляции, предназначены для подачи чистого воздуха, распределения его по всему помещению.

Вытяжные. Используются для отведения загрязненного воздуха. Такие устройства помогают быстро проветрить помещение, собирая воздушные массы со всей площади.

Приточно-вытяжные. Эти универсальные модели используют для более продуктивной подачи и удаления воздушных масс. Они улучшают циркуляцию по всей системе вентиляции.

Сопловые. Эта разновидность воздухораспределителей создает узкий поток воздуха. Применяются тогда, когда необходимо направить струю в одном направлении на большое расстояние.

По месту установки

Потолочные — самые часто используемые вентиляционные диффузоры, крепятся к потолку.

Напольные — применяются достаточно редко и только там, где приток осуществляется через подвальное помещение.

Настенные — устанавливаются на стене, например, в помещениях с герметичными стеклопакетами, где нарушена циркуляция воздуха.

Конструктивные особенности

Вихревой. Внутри установлены лопасти, создающие завихрения воздушного потока. Такая конструкция обеспечивает интенсивное перемещение воздушных масс. Устанавливаются там, где нужно быстро и качественно удалить отработанный воздух, например, в ванных комнатах. Могут создавать сквозняки, но это исправляется с помощью установки камеры статического давления.

Приточный оборудован осью с лопастями, которые могут крутиться или быть неподвижными. Бывают регулируемые и нерегулируемые.

Струйные. Устройства пропускают воздушный поток, формируя при этом струю. Благодаря этому повышается интенсивность движения воздушного потока и увеличивается расстояние перемещения.

Щелевые. По своей форме такие устройства напоминают щели, через которые проходит воздух. Количество и размер щелей зависит от условий эксплуатации. Могут работать и на подачу, и на отведение воздуха.

Линейные. Имеют вид вытянутого прямоугольника с несколькими прорезями, почти незаметны в интерьере.

Перфорированные. Имеют большое количество пропускных отверстий для рассеивания воздуха.

Чтобы избежать появления сквозняков, дополнительно устанавливают адаптеры (камеры статического давления). Они необходимы для равномерного перераспределения воздушной струи, подающейся к выходным отверстиям диффузора.

Но при их установке необходимо учитывать тот факт, что из-за своих габаритов они требуют дополните место для установки.

Адаптеры бывают:

  • со съемным фильтром — дополнительно очищают воздух
  • с поворотным клапаном — регулируют воздушный поток
  • с рассекателем воздуха — обеспечивает равномерность распределения особо мощных потоков.

Материал изготовления — пластик или сталь. Возможно изготовление в соответствии с требованиями заказчика.

Критерии выбора

Даже если вы решили, какой тип устройства из перечисленных подходит для вашей кухни, все же необходимо вооружиться дополнительными знаниями по технической части.

Производительность

Согласно строительным и санитарным нормам для каждого помещения рассчитан коэффициент, при помощи которого можно определить, какой объем воздуха должен заменяться свежим за одну единицу времени.

Чтобы рассчитать мощность вентиляционного прибора, вытяжка, встраиваемая в потолок, или настенная, объем кухни умножают на коэффициент замены воздуха. К полученному результату добавьте 15% — сопротивление фильтров и потеря мощности на изгибах воздуховода.

Уровень шума

Вытяжной вентилятор, который является незаменимой частью кухонной вытяжки, не должен издавать шум свыше 40-50 Дб. Некоторые устройства, с целью повышения мощности, оснащены сразу несколькими такими вентиляторами. Если ваша кухня может похвастаться площадью или высокими потолками, будьте готовыми, что уровень шума от работающего вентиляционного аппарата повысится.

Фильтры. Начнем с того, что жироулавливающий фильтр идет в комплекте со всеми видами вытяжек. Но он бывает многоразовым (стальной, алюминиевый) и одноразовым (пластик, синтепон и флизелин). Угольные, как уже упоминалось, устанавливают на рециркуляционные вытяжки для задержания посторонних запахов. Последние фильтры относятся к одноразовым. То есть, срок службы их достаточно короткий.

Панель управления

Ползунковые переключатели экономны с финансовой точки зрения, но не отличаются долговечностью, быстро «зарастают» жиром. Кнопочная панель — оптимальный и не слишком дорогой вариант. На «продвинутых» вытяжках устанавливается сенсорная панель.

Конструкция и внешний вид. Подвесная вытяжка — наиболее дешевый и удобный вариант для кухни, где нет возможности подключить ее к вентиляционному каналу. Встраиваемая модель подходит для компактных кухонь: небольшие габариты, металлический фильтр выдвижного типа. Купольная вытяжка напоминает по форме раскрытый зонт, монтируется на стене или на потолке.

Вытяжка со встроенной подсветкой — популярный вариант среди потребителей

Какие бывают диффузоры для вентиляции

На рынке представлены тысячи диффузоров на любой вкус, казалось бы, можно выбрать любой понравившийся и установить его. Но все не так просто. Чтобы понять, на чем остановить свой выбор, рассмотрим виды диффузоров и их особенности.

По материалу корпуса

Диффузоры изготавливаются из металла, пластика, стекла или дерева. Рассмотрим каждый из этих видов.

Металлические. Самые дорогие и тяжелые по весу. При производстве металлических диффузоров используют сталь (в том числе и нержавеющую) или алюминий. Металл гарантирует повышенную прочность и долговечность рассеивателя, но есть одно “НО”: металлические диффузоры не рекомендуется использовать в системах кондиционирования. Дело в том, что из-за перепадов температур воздуха возникает конденсат, а влага, как известно, становится причиной коррозии. Металлические диффузоры редко используются в частном домостроении, чаще их можно встретить на заводах и фабриках.




Пластиковые. Пожалуй, самый распространенный вид диффузоров. Их популярность объясняется легкостью, относительной дешевизной и простотой монтажа. Они устойчивы к коррозии и гниению, поэтому пригодны почти для любых помещений. Пластик позволяет изготавливать рассеиватели любых форм, размеров и цветов. Оптимальный выбор для частных домов и квартир: в частном домостроении чаще всего используют пластиковые воздуховоды, и пластиковые диффузоры стыкуются с ними без каких-либо проблем.

Деревянные и стеклянные. Из дерева и стекла изготавливают только наружную решетку. Такие варианты подойдут для более взыскательных клиентов: натуральное дерево отлично вписывается в интерьеры саун, бань, деревянных загородных домов, а стекло придется по нраву поклонникам современного стиля и всем тем, кому надоели стандартные пластиковые решения.

Если вы хотите, чтобы диффузор не выделялся на потолке или стенах деревянного дома или бани, выбирайте модели из дерева. На рынке можно найти десятки оттенков древесины.

По форме

Форма диффузора, а точнее его решетки, практически никак не влияет на эксплуатационные характеристики. Какую форму выбрать решают дизайнеры. Но все-таки лучше это делать в тандеме с инженером, ведь решетка должна быть не только красивой, но и достаточно производительной.

Чаще всего встречаются круглые диффузоры. Они гораздо более компактны по сравнению с квадратными: никаких широких рамок, каждая деталь функциональна. Если же в интерьере превалируют прямые линии и строгие углы, лучше отдать предпочтение квадратным или вытянутым прямоугольным решеткам.

По назначению

По своим функциям диффузоры делятся на приточные, вытяжные и приточно-вытяжные. Они используются на разных стадиях вентиляции: приточные в местах притока, вытяжные — там, где воздух выводится из помещения. Их главное отличие — направление ламелей и перегородок. Вытяжные диффузоры устроены таким образом, чтобы рассеивать потоки выводимого воздуха. Рассеянные струи воздуха создают вихрь, благодаря чему быстрее удаляются из помещения. Приточные диффузоры, наоборот, созданы, чтобы лучше “захватывать” воздух и с большей скоростью подавать его в помещение.

Если перепутать их местами и установить приточные на вытяжку и наоборот, то производительность системы вентиляции упадет, что особенно заметно в системах с большим потоком подаваемого воздуха (например, на производствах).

Также существуют универсальные диффузоры — приточно-вытяжные. Они способны осуществлять подачу воздуха в обоих направлениях. Как правило менее эффективны, чем приточный и вытяжной тип.

Рассеиватели могут предназначаться для установки в пол, стены и потолок. Потолочные модели встречаются чаще всего. Во-первых, когда воздух поступает сверху и перемешивается высоко под потолком, человек не испытывает никакого дискомфорта. Во-вторых, сделать разводку воздуховодов под потолком проще всего: воздуховоды легко скрываются натяжным и подвесным потолками или гипсокартоном.

Напольные диффузоры устанавливают в тех редких случаях, когда вентиляция организована через подвальное помещение. Настенные диффузоры подходят тогда, когда воздуховоды зашиты в стены или закрывают сквозное отверстие в стене (например, когда нужен дополнительный приток воздуха в помещениях с пластиковыми окнами).

Классификация: виды и отличия

Изделия могут отличаться по ряду признаков и характеристик.

Ниже рассмотрим существующие варианты.

По назначению (направлению воздушного потока)

Диффузоры бывают:

  1. Приточные.
  2. Вытяжные.
  3. Универсальные.

Отличия между ними заключаются в угле наклона лопастей.

Стоит отметить, что в основном изделия применяются в приточных системах вентиляции, реже — в вытяжных.

Приточно-вытяжные модели

Отдельно следует сказать о приточно-вытяжных диффузорах, которые могут ставиться одновременно и к вытяжной, и к приточной вентиляции. Располагаются такие модели на потолках, и имеют прямоугольную или квадратную форму.

По бокам — располагаются щели, направленные в стороны от центра диффизора. По ним воздух попадает внутрь помещения.

По центру — расположены отверстия для удаления воздуха (вытяжки).

Благодаря разному направлению воздушных потоков (вытягивается воздух вертикально, по центру, а подается — по бокам, и направляется в стороны) они не смешиваются между собой.

По материалу

Вентиляционный диффузор может выполняться из таких материалов:

  1. Пластик. Пластиковый диффузор — более дешевый и легкий.
  2. Металл. Металлические изделия обычно или стальные, или алюминиевые. Для продления срока службы и улучшения «внешности» поверхность изделий покрывается краской. По сравнению с ПВХ, металлические модели стоят дороже.

По устройству (конструкции отверстий)

По типу отверстий диффузор бывает:

  1. Щелевой. Имеет прямоугольную раму, в которой прорезано несколько длинных узких отверстий. Ламели при этом могут иметь наклон (тогда воздух будет направляться в определенную сторону), или располагаться под прямым углом по отношению к раме (тогда воздух будет поступать прямой струей от диффузора). Хороши своей незаметностью — такие изделия хорошо вписываются в интерьер и не бросаются в глаза. У некоторых моделей наклон ламелей может регулироваться, причем как для всех жалюзи сразу, так и для каждой в отдельности.
  2. Сопловый (струйный). Подает воздух сплошной струей, за счет чего она проходит дальше. Используется обычно в потолках помещений большого объема (концертных залах, спортзалах, промышленных помещениях, театрах, галереях, складах, торговых комплексах). У части изделий наклон и направление сопла может регулироваться.
  3. Тарельчатый (по сути — тот же анемостат). Имеет круглую раму, на небольшом расстоянии от которой закреплен плоский (или выпуклый, или вогнутый) круг. Воздух проходит между кругом и рамой, и распределяется вдоль поверхности (потолка).
  4. Вихревой. Форма изделий может быть круглой или квадратной. Расположение жалюзи напоминает лопасти вентилятора. Такая конструкция позволяет эффективнее перемешивать воздух в помещении.
  5. Веерный. Круглое изделие, которое являет собой несколько диффузоров разного диаметра, соединенных в один.

Универсальный пластиковый диффузор

Форма корпуса (рамы) может быть:

  1. Круглая.
  2. Прямоугольная.
  3. Квадратная.

По месту установки

По месту расположения изделия бывают:

  1. Потолочные. Установка в потолок — наиболее распространенный вариант.
  2. Напольные. Применяются обычно для приборов отопления, которые прокладываются под полом.
  3. Настенные. Применяются крайне редко, поскольку на стены обычно монтируются обычные вентиляционные решетки.

Щелевой потолочный диффузор

Модели и примерные цены

Для ознакомления приведем примерные цены, по которым можно купить изделия:

  1. Круглый, алюминиевый, приточно-вытяжной, диаметр — 100 / 200 мм: около 110 / 220 рублей.
  2. Круглый, пластиковый, приточно-вытяжной, диаметр — 200 мм: около 180 рублей.
  3. Круглый, нержавеющая сталь, приточно-вытяжкой, диаметр — 100 мм: 700-800 рублей.
  4. Сопловый, алюминиевый, диаметр — 100 мм: около 1500 рублей.
  5. Квадратный, пластиковый, 150х150 мм: около 600 рублей.
  6. Квадратный, пластиковый, 600х600 мм: около 2200 рублей.
  7. Щелевой (прямоугольный), пластиковый, 500х100 мм: около 1200 рублей.

Популярные производители, присутствующие на российском рынке:

  1. Арктос (РФ).
  2. Europlast (Латвия).
  3. Airone (РФ).
  4. Эра (РФ).
  5. Systemair (Швеция).
  6. Вентс (Украина).
  7. Ванвент (РФ).

Монтаж вентилятора в подвесной потолок

Установка вентиляционного оборудования в подвесной потолок выполняется после прокладки воздуховодов и электрических кабелей к месту монтажа прибора

Не менее важно на подготовительном этапе правильно выбрать мощность диффузора, чтобы после установки он справлялся с возложенными на него задачами

Выбор прибора по мощности

Для подбора вентилятора по мощности необходимо знать объем помещения и его назначение, а также кратность воздухообмена, которая указывает на количество обновлений воздуха в помещении в течение определенного промежутка времени. Кратность воздухообмена находят по СНиП 2.08.01-89. В этом нормативном документе есть раздел «Вентиляция», в нем находим пункты 4.1-4.17, где и говорится об определении этого показателя.

Мощность вентилятора для ванной комнаты рассчитывают в такой последовательности:

  1. Находим объем помещения, умножив его длину, ширину и высоту. Все параметры берем в метрах. Результат получаем в кубометрах.
  2. В указанном разделе СНиПа находим таблицу с указанием максимальной кратности воздухообмена для помещений разного назначения. Находим строчку с параметрами для ванной комнаты. Это число равно 10.
  3. Теперь рассчитываем мощность вентилятора. Для этого объем ванной умножаем на 10. Получаем число, которое измеряется в кубометрах в час. Подбираем диффузор с мощностью равной этому числу или немного его превышающей.

Мощность диффузора для санузла рассчитывается с учетом числа посадочных мест. На одно такое место требуется мощность вентиляционного оборудования в 40-50 м³/ч. Причем если вентиляционные каналы в стенах помещения засорены или работают не на полную, то мощность на одно посадочное место увеличивают до 100-150 кубометров в час.

Последовательность монтажа

В процессе сборки подвесного потолка на базовом потолке отмечают место установки потолочного диффузора. К этому месту прокладывают воздуховод. При сборке каркаса подвесной потолочной конструкции в месте монтажа прибора обрешетку усиливают дополнительными рейками из древесины или оцинкованными профилями.

После установки подвесного потолка в предполагаемом месте установки диффузора высверливают или прорезают отверстие по размерам прибора. Для сверления дыры заданного диаметра используют бур или перфоратор. В отверстие монтируют патрубок, а потом устанавливают вентилятор и подключают его к электроснабжению.

Для крепления агрегата к каркасу используют саморезы. После установки проверяют работоспособность устройства. Теперь можно устанавливать декоративную накладку. Она создаст привлекательный внешний вид прибора со стороны помещения.

Назначение диффузоров

Любая вентиляция предназначена для подачи некоторого количества воздуха в необходимую зону или удаления его наружу. Для этого применяется большое количество устройств и механизмов: движение воздуха осуществляется механическими вентиляторами или под действием перепада давления в естественных системах; транспортировка его проводится в основном по различным воздуховодам (гибким и жестким), а распределения заданного количества воздуха или забор его из конкретной точки осуществляется воздухораспределительными устройствами.

Диффузор для подвесного потолка

Они предназначены не только для подачи воздуха в помещение, но и для обеспечения распределения потоков определенным образом. Представим, как поток воздуха выходит из отверстия, в котором нет ни решетки, ни диффузора. В таком случае воздух рассеивается недалеко от отверстия без определенного направления.

В общем, назначением любого диффузора является:

  • подача или забор воздуха из помещения;
  • создание определенных воздушных потоков нужной силы и направления.

Также существуют устройства, которые не только выполняют указанные функции, но и при этом позволяют регулировать объем перемещаемого воздуха, а также полностью перекрывать его движение.

Также рассматриваемые изделия выполняют функции элемента декора помещения

Именно поэтому важно выбрать не только технические характеристики, но и внешний вид изделия, для того чтобы оно хорошо вписался в дизайн

Что такое диффузор для вентиляции, его виды и квалификация

Данные механизмы подразделяют на регулируемый и не регулируемый тип. Их главная работа – это смена направлений потока воздуха. Устанавливаются в приточные и вытяжные каналы вентиляционной системы. В приточном варианте устройство равномерно распределяет воздушные массы в помещении, в вытяжном варианте предназначены для вывода отработанного воздуха в атмосферу.

Диффузорные решетки выпускаются и подразделяются 2 основных форм:

  • круглые;
  • квадратные или прямоугольные.

Квадратный круглый диффузоры для вентиляции

По материалам их подразделяют:

  • пластиковые;
  • алюминиевые;
  • стальные.

Каждая разновидность имеет свои преимущества. К примеру, стальные диффузоры обладают большей прочностью и долговечностью. Нередко такие решетки выпускаются как дизайнерская отделка помещения. Достоинством пластиковых устройств – это устойчивость к повреждению коррозией, легкие, достаточно долговечны и возможно исполнение дизайнерского решения отделки комнаты с помощью пластиковой решетки.

Некоторые детали выпускаются с повышенной влагостойкостью для помещений с повышенным уровнем влажности. Еще одним отличием, помимо цвета, размера и материалов, обеспечение разных форм и направлений подачи воздуха. По этой характеристики они подразделяются:

  1. Вихревые устройства. По форме вихревой диффузор вентиляции выпускается круглым и квадратным. Для установки на обратную сторону приточного типа вентиляционной системы, устройство дополнительно оснащается с помощью кольца и крыльчатки (при ее отсутствии, прибор устанавливают при помощи винта). Закрепление на стену или потолок производится на кронштейн или с помощью фланцевого метода соединения. Регулируемые модели оснащаются оборудованием для изменения величины и направления движения массы воздуха. Для создания максимального уровня комфорта в больших помещениях, применяют установку анемостата.

  2. Щелевые диффузоры регулируют углы попадания в помещение воздушного потока. Эти устройства наиболее компактны и не заметны в интерьере комнаты. Отверстия на стене незаметны, потолочные детали выполняются всех форм, а для маскировки их располагают за отделкой декоративного потолочного покрытия. Все помещения с высотой потолков свыше 2,5 метров могут оборудоваться таким устройством распределения потоков воздуха.

Выпускаются распределители с декоративным покрытием, изготовленные из различных основных видов материалов. Срок службы зависит от выбранного материала диффузора и его качественно выполненного покрытия. Эта же величина оказывает влияние и на цену данного распылителя. Наиболее дорогие – это авторские покрытия для индивидуального использования.

При монтаже необходимо надежно герметизировать соединение с помощью торцевого уплотнителя. По работе и форме, данные диффузоры не имеют различий. Способы для монтажа устройства применяют различные. На это влияет планировка здания и комнаты, некоторых особенностей в устройстве потолочного перекрытия. Выполнить установку вполне по силам каждому мужчине способного держать перфоратор и шуруповерт в руках, экономя средства семейного бюджета.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
