Выбор циркуляционного насоса для системы отопления

Маркировка насоса

Все нужные пользователю данные содержит маркировка на передней панели. Цифры на циркуляционном насосе означают:

  • тип устройства (чаще всего это UP — циркуляционный);
  • тип регулировки скорости (не указан — односкоростной, S — ступенчатое переключение, E — плавное частотное регулирование);
  • диаметр патрубков (указывается в миллиметрах, означает внутренний габарит трубы);
  • напор в дециметрах или метрах (может отличаться у разных производителей);
  • монтажный габарит.

Маркировка насоса содержит сведения и о типах соединений подводящих и выходных труб. Полная схема кодирования и порядка следования слов выглядит так:

Ответственные производители всегда следуют стандартным правилам маркировки. Однако отдельные компании могут не указывать часть данных, например, монтажный габарит. Его нужно узнавать непосредственно из документации к устройству.

Стоит выбирать насос только от проверенных брендов. Надежные устройства представлены и в средней ценовой категории

А если нужно высочайшее качество и есть возможность заплатить в полтора-два раза больше — следует обратить внимание на изделия марок GRUNDOFS, WILO

Топ-2. Wilo Star-Z Nova

Рейтинг (2021): 4.72

Циркуляционный насос Star-Z Nova от популярного немецкого бренда Wilo предназначен для перемещения теплоносителя или проточной воды на небольшое расстояние с высотой столба не более 1,1 метра. Модель отлично подойдет для небольших домов или дачи. Ее энергопотребление – всего 5 ватт, и это при максимальной нагрузке. Температура воды в контуре допускается до 90 градусов, что позволяет использовать насос с твердотопливными котлами без возможности плавной регулировки. Качество сборки на самом высоком уровне, а бренд по праву считается наиболее популярным среди рядовых пользователей и профессиональных монтажников отопительных и водяных систем.

Характеристики: 6 500 руб.ГерманияПроизводительность (куб.м/ч): 0,5

Описание и особенности

Изобретение насосного устройства уходит в глубокую древность. Автором его был Ктесибий – древнегреческий механик. Впервые ими воспользовались для тушения пожара.

Принцип работы заключался в поднятии воды с колодцев посредством поршневого стержня. Примитивные насосы изготавливались в то время из древесины.

Долгие годы поршневые насосы служили человеку для подъёма воды, пока на промежутке XVII-XVIII века был открыт паровой двигатель. Это был рывок в современную технологию.

Рядом с поршневыми насосами стали появляться вращательные аппараты. Определилось три направления развития насосов. К двум существующим разработкам добавились гидравлические конструкции.

В 1875 году появился естественный циркуляционный насос, при помощи которого отапливалось помещение.

В ХХ веке появились принудительные циркуляционные насосы для воды от электричества, которые дошли до нашего времени и более усовершенствовались.

По-прежнему открытая система отопления работает от непринуждённого движения жидкости. Тогда как закрытые системы обойтись без принудительных агрегатов не могут.

В высотных домах без них не обходятся, а вот стоит ли ставить его в частные дома. Принцип работы принудительных приборов основан на быстром и размеренном рассредоточении тепла по всему контуру.

В этом случае ему плюс. Единственный недостаток – агрегат работает от электричества и за комфорт следует платить.

Визуально циркуляционный насос миниатюрное устройство перед другими агрегатами. Его монтируют прямо в теплоноситель. Верхнее покрытие может быть выполнено из различных сплавов: бронза, алюминий, сталь, латунь, чугун.

Наиболее востребованными считаются бронза и серебро. Керамические и стальные материалы участвуют в изготовлении ротора. Благодаря современным материалам, агрегаты ставят не только в обратку, но и прямо в подачу теплоносителя.

Особенности принудительной циркуляции

Установленный в систему циркуляционный насос создает внутри небольшое давление. При этом теплоноситель движется с небольшой скоростью, равномерно распределяя тепло по всем радиаторам.

Неужели естественная циркуляция теплоносителя не может распределить тепловую энергию равномерно?

Может, но ввиду того, что строящиеся загородные частные дома становятся все больше в размерах, а соответственно схемы разводки трубных магистралей становятся все сложнее, теплоносителю все труднее преодолевать конфигурации трубных схем. И в таких домах без циркуляционного насоса просто не обойтись.

Преимущества

Под действием насоса теплоноситель быстрее проходит по всему контуру системы отопления, возвращаясь в нагревательный котел. При этом его температура не будет низкой. А значит, нагревать не сильно охлажденный теплоноситель будет проще. Меньше затрат на потребление топлива.

Для естественной циркуляции теплоносителя необходим большой его объем, чтобы в массе своей он смог держать необходимую температуру. Соответственно для нормальной работы отопительной системы в частном доме понадобятся трубы с большим диаметром, радиаторы с широкими полостями, запорная арматура под стать трубам.

Для системы, в которой установлен насос, нет необходимости держать большой объем теплоносителя. Поэтому можно спокойно использовать трубы и запорную арматуру с меньшим диаметром. А это снижение цены на все изделия и экономия на материалах.

Недостатки

В принципе, недостаток у такого отопления всего лишь один – это энергозависимость. Работает устройство от электрического тока. Во-первых, это пусть и небольшие, но затраты. Во-вторых, при отключении подачи тока насосный агрегат перестает работать.

Конечно, мастера, учитывая данную ситуацию, устанавливают байпас, через который отопление начинает работать по принципу естественной циркуляции горячей воды. А это снижение эффективности работы, плюс снижение КПД.

Лучшие недорогие насосы для систем отопления

Калибр НЦ-15/6

Надежный насос с тремя скоростями имеет корпус из высокопрочного чугуна. Данный прибор, в отличие от других аналогов, отлично справляется даже в условиях высокой температуры (до 60). Установить его можно в любом положении – горизонтальном или вертикальном.

Весит девайс около 2,5 кг, а при мощности работы в 90 Вт работает совершенно бесшумно. Не стоит забывать, что работает устройство только с чистой водой. Максимальная температура жидкости, с которой он контактирует – 110 градусов.

Через себя насос пропускает около 2,5 кубометров воды за час работы, что является вполне удовлетворительным показателем для небольшого коттеджа или загородного домика. С течением некоторого времени насос начинает шуметь, но невысокая стоимость частично компенсирует эту неполадку.

На основании отзывов об этом насосе для систем отопления мы сформировали следующие плюсы:

  • Низкая стоимость;
  • Компактность;
  • Корпус из чугуна;
  • Работа при большой температуре;
  • КПД устройства выше среднего.

Минусы:

  • Ненадежная сборка;
  • Части ротора сделаны из пластика.

Wester WCP 25-60G

Насос, работающий по принципу циркуляции, подходит для различных систем, отапливающих жилые помещения, будь они одно- или двухтрубные. Корпус из чугуна обеспечит надежность системы и долгий срок эксплуатации.

Несмотря на то, что у девайса заявлен бесшумный двигатель, к сожалению, пользователи отмечают, что насос, работая на максимальных оборотах, издает большое количество шума. Однако, благодаря тому, что у устройства имеется переключение скоростей в трех режимах, вышеперечисленная проблема может быть устранена.

Насос очень компактен, и заниматься его монтажом можно даже в условиях ограниченного пространства. Максимальная мощность составляет 93 Вт.

Исходят из отзывов довольных покупателей, данная модель насоса обладает следующими плюсами:

  • Небольшой размер и вес устройства;
  • Высокая энергоэффективность;
  • Корпус из чугуна;
  • Установку можно производить в любых условиях – горизонтальных и вертикальных;
  • Низкое энергопотребление.

Минусы:

  • Девайс шумит при работе на максимальных оборотах;
  • Части ротора сделаны из некачественного пластика.

Беламос BRS 25 / 4G

Это хорошее и недорогое устройство, подходящее для самых разных систем, отапливающих жилые помещения. В насосе есть переключатель скоростей трех видов, а его корпус сделан из качественного чугуна. Девайс гарантирует отличную производительность, к тому же, тратиться на оборудование не придется, ведь все необходимые гайки и провода поставляются в комплекте. Некоторые пользователи отмечают плохое качество крепежей, но оно соответствует низкой стоимости.

Устанавливается насос на любой поверхности – как вертикальной, так и горизонтальной. Отметить можно тихую работу, которая по отсутствию шумов выгодно отличает его от более дорогих аналогов. Им потребляется минимальное количество электричества. Максимальный набор, проводимый через него, составляет 4.5 м.

  • Низкая стоимость;
  • Небольшие параметры и масса устройства;
  • Высокая энергетическая эффективность;
  • Чугун – отличный материал для корпуса;
  • Установка на поверхности любого типа.

Отрицательные:

Крепеж, который поставляется в комплекте, достаточно низкого качества.

UNIPUMP UPC 25-60

Насос, обладающий несколькими скоростями, который способен перекачивать жидкости со скоростью до 3,9 куб.м/час в системах, обогревающих коттеджи, или обладающих стабильным потреблением тепла – теплых полах, к примеру. Максимальная мощность устройства составляет 100 Вт.

Загородные домики и коттеджи любого размера – вот разумный выбор, в совокупности с которым будет отлично работать этот насос. Устройство весьма экономично и практически бесшумно. Для того чтобы установить его на любой поверхности потребуется минимальное количество места. Для обслуживания девайса не нужна специальная подготовка или тематическое оборудование.

Данная модель насоса для системы отопления обладает следующими плюсами:

  • Надежность;
  • Долговечность;
  • Бесшумная работа в жестких условиях;
  • Низкое потребление электричества.

Минусы:

Устройство сильно чувствительно к внешней температуре.

Подбор циркуляционного насоса для системы отопления

Иногда перед человеком, уже посадившим дерево и вырастившим сына, встает вопрос – а как подобрать циркуляционный насос для отопительной системы возводимого дома? И от ответа на этот вопрос зависит многое – будут ли равномерно прогреты все радиаторы, будет ли скорость потока теплоносителя в

отопительной системе достаточной, и в то же время не превышенной, не будет ли гула в трубопроводах, не будет ли насос потреблять лишнюю электроэнергию, правильно ли будут работать термостатические вентили отопительных приборов и так далее и тому подобное. Ведь насос – это сердце отопительной системы, которое неустанно качает теплоноситель – кровь дома, наполняющую дом теплом.

Подобрать циркуляционный насос для отопительной системы небольшого здания, проверить, правильно ли насос подобран продавцами в магазине, или убедиться в правильности подбора насоса, стоящего в существующей системе отопления, достаточно просто, если воспользоваться укрупненным методом расчета. Основной параметр подбора циркуляционного насоса – это его производительность, которая должна соответствовать тепловой мощности обслуживаемой им отопительной системы.

Необходимую производительность циркуляционного насоса с достаточной точностью можно рассчитать по простой формуле:

где Q – необходимая производительность насоса в кубометрах в час, Р – тепловая мощность системы в киловаттах, dt – дельта температур – разница температур теплоносителя в подающем и обратном трубопроводе. Обычно принимается равной 20 градусам.

Итак, пробуем. Возьмем, для примера, дом общей площадью 200 квадратных метров, в доме есть подвал, 1 этаж и мансарда. Система отопления двухтрубная. Необходимую тепловую мощность, требуемую для обогрева такого дома, примем 20 киловатт. Производим несложные вычисления, получаем – 0,86 кубометра в час. Округляем, и принимаем производительность необходимого циркуляционного насоса – 0,9 кубических метра в час. Запомним ее и идем дальше. Второй важнейшей характеристикой циркуляционного насоса является напор. Каждая гидравлическая система имеет сопротивление пропускаемому по ней потоку воды. Каждый угол, тройник, редуцирующий переход, каждый подъем – все это местные гидравлические сопротивления, сумма которых и составляет гидравлическое сопротивление отопительной системы. Циркуляционный насос должен преодолеть это сопротивление, с сохранением расчетной производительности.

Точный расчет гидравлического сопротивления сложен и требует определенной подготовки. Чтобы примерно рассчитать необходимый напор циркуляционного насоса используется формула:

где N – количество этажей здания, включая подвал, K – усредненные гидравлические потери на один этаж здания. Коэффициент К принимается 0,7 – 1,1 метра водяного столба для двухтрубных систем отопления и 1,16-1,85 для коллекторно-лучевых систем. В нашем доме три уровня, с двухтрубной отопительной системой. Коэффициент К принимаем 1,1 м.в.с. Считаем, 3 х 1,1 = 3,3 метра водяного столба.

Обратите внимание – общая физическая высота отопительной системы, от нижней до верхней точки, в таком доме составляет порядка 8 метров, а напор необходимого циркуляционного насоса только 3,3 метра. Каждая отопительная система является равновесной, насосу не нужно поднимать воду, он только преодолевает сопротивление системы, поэтому увлекаться большими напорами никакого смысла нет

Итак, мы получили два параметра циркуляционного насоса, производительность Q, m/h = 0,9 и напор, Н, м = 3,3. Точка пересечения линий от этих величин, на графике гидравлической кривой циркуляционного насоса, является рабочей точкой необходимого циркуляционного насоса.

Допустим, Вы решили остановиться на отличных насосах DAB, итальянских насосах великолепного качества по совершенно адекватной цене. Пользуясь каталогом, или менеджерами нашей компании, определяете группу насосов, в параметры которых попадает необходимая рабочая точка. Решаем, что этой группой будет группа VA. Выбираем наиболее подходящий график гидравлической кривой, лучше всего подходит кривая насоса VA 55/180 X.

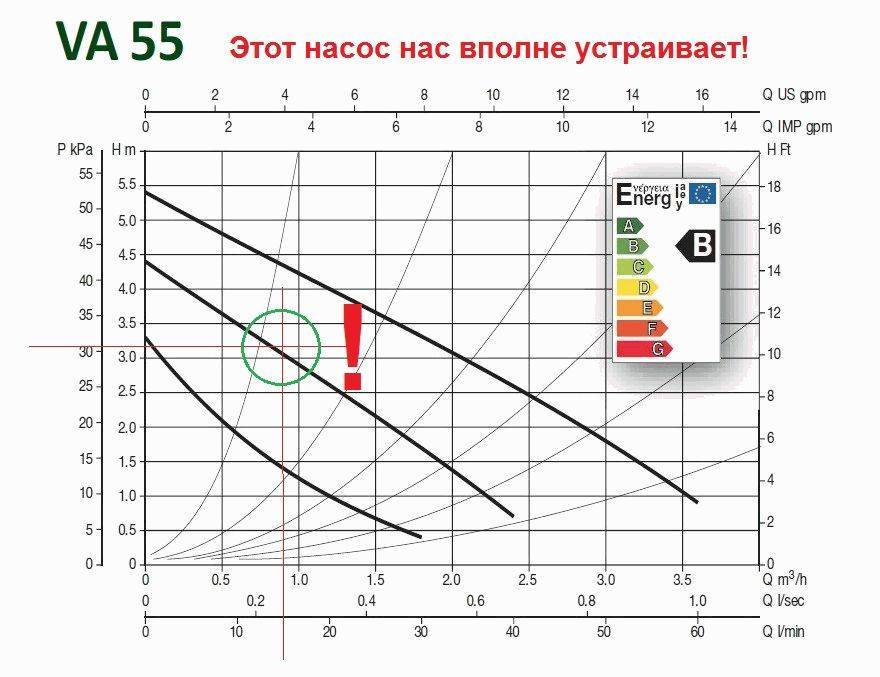

Рабочая точка насоса должна находиться в средней трети графика – эта зона является зоной максимального КПД насоса. Для подбора выбирайте график второй скорости, в этом случае Вы страхуете себя от недостаточной точности укрупненного расчета – у Вас останется резерв для увеличения производительности на третьей скорости и возможность ее уменьшения на первой.

Лучшие циркуляционные насосы для систем отопления

Grundfos UPS 25-40 180

Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.

Характеристики:

  • производительность – 2900 л/ч;
  • потребляемая мощность – 45 Вт;

Достоинства:

  • высокая производительность;
  • доступная цена;
  • надёжность;
  • хороший напор.

Недостатки:

  • дороже аналогичных устройств отечественного производства;
  • модель часто подделывается.

«Вихрь» ЦН-25-4

Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.

Характеристики:

  • производительность – 50 л/мин.;
  • потребляемая мощность – 72 Вт;

Достоинства:

  • низкий уровень шума;
  • простота монтажа и эксплуатации;
  • длительный срок эксплуатации;
  • доступная стоимость;
  • экономичность;
  • компактность.

Главный недостаток

несоответствие заявленных производителем характеристики фактическим.

Oasis CN 25/4

Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».

Характеристики:

  • производительность – 170 л/мин.;
  • потребляемая мощность – 245 Вт;

Достоинства:

  • экономичность;
  • компактность;
  • малый вес;
  • длительный срок службы;
  • простота монтажа и обслуживания.

Недостатки:

не выявлены.

Grundfos UPS 25-60 180

Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.

Характеристики:

  • производительность – 4,35 м.куб./час.;
  • потребляемая мощность – 60 Вт;

Достоинства:

  • несколько скоростей работы ротора;
  • компактность;
  • надёжность;
  • простота установки и эксплуатации.

Недостатки:

не выявлены.

Grundfos ALPHA2 25-60 180

Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.

Характеристики:

  • производительность – 3 м.куб./час.;
  • потребляемая мощность – 45 Вт;

Достоинства:

  • низкий уровень шума при работе;
  • простота монтажа и эксплуатации;
  • надёжность;
  • длительный срок службы.

Главный недостаток:

высокая стоимость.

Valtec VRS 25/4 130

Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.

Характеристики:

  • производительность – 3000 л./час.;
  • потребляемая мощность – 72 Вт;

Достоинства:

  • надёжность конструкции;
  • доступная стоимость;
  • простота монтажа и эксплуатации.

Главный недостаток:

короткий штатный сетевой шнур.

JEMIX WRF-50/12

Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.

Характеристики:

  • производительность – 9600 л./час.;
  • потребляемая мощность – 550 Вт;

Достоинства:

  • большой напор;
  • надёжность;
  • высокий КПД.

Недостатки:

  • необходимость приварки к трубопроводу ответных фланцев;
  • высокая стоимость.

WWQ CN 25/60-180

Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.

Характеристики:

  • производительность – 58 л./мин.;
  • потребляемая мощность – 90 Вт;

Достоинства:

  • защита от перегрева;
  • простота обслуживания и эксплуатации.

Главный недостаток:

короткий сетевой кабель.

Виды и характеристики

Циркуляционный насос — это устройство центробежного типа, рабочее колесо которого производит забор и выброс жидкости в заданном направлении. Как и все подобные устройства, он работает на всасывание и нагнетание с одинаковой эффективностью. Учитывая специфику использования, эти качества для него являются основными.

Существует две основные разновидности циркуляционных насосов:

С мокрым ротором

Рабочее колесо этих насосов устанавливается непосредственно на вал двигателя. Корпус насоса герметичен, а на валу ставят сальник, защищающий от протечек. Для бытовых систем такие конструкции считаются наиболее подходящими, так как не создают шума во время работы. Кроме того, насосы с мокрым ротором способны самостоятельно удалять воздушные пробки, а жидкость обеспечивает смазку и охлаждение электродвигателя;

С сухим ротором

Насос и двигатель представляют собой два отдельных узла, соединенных при помощи муфты или фланца. Такие конструкции предназначены для работы в крупных отопительных системах, так как могут перекачивать большие объемы жидкостей. Основным недостатком сухих насосов является высокий уровень шума во время работы, что недопустимо в домашних условиях.

Насосы: 1-С мокрым ротором 2-С сухим ротором

Основные технические характеристики циркуляционных насосов:

  • Производительность. Это величина, показывающая количество теплоносителя, перекачиваемого насосом в единицу времени. Определяет способность установки обеспечить заданную скорость движения жидкости для имеющегося объема системы;
  • Напор. Часто их путают, но это ошибочный подход. Напор показывает, на какую высоту способен данный насос поднять столб жидкости. Для отопительных систем домов в несколько этажей такой показатель очень важен, так как гидравлическое сопротивление в контурах высоко и его надо преодолеть;
  • Мощность двигателя. Этот показатель важен потому, что недостаточная мощность не позволит насосу выполнять свои задачи, а избыточная заставит трубы сильно шуметь;
  • Максимальная температура. Поскольку речь идет об отопительной системе, теплоноситель горячий. Если насос не способен работать в таких условиях, его заклинит, появятся протечки и другие проблемы. Необходимо учитывать, что при вращении детали устройства нагреваются, и дополнительный подъем температуры для них иногда становится чрезмерной нагрузкой.
  • Присоединительные размеры. монтаж насоса несложен, но для него нужны соответствующие элементы. Их следует подбирать сразу после покупки насоса, чтобы не оказаться в сложном положении во время монтажа;
  • Производитель. Этот фактор не настолько заметно влияет на работу системы, но продукция известных и надежных фирм значительно долговечнее и не создает таких проблем, как изделия малоизвестных компаний.

Рекомендуется при покупке внимательно изучить технические характеристики насоса и сравнить их с условиями работы в имеющемся контуре. Следует выбирать устройства, способные выдерживать температуру 110°.

Устройство циркуляционного насоса для отопления

Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины.

  • В основные конструкционные узлы входят:
  • корпус;
  • ротор, передающий вращение от вала двигателя блоку турбины;
  • крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
  • средства уплотнения, изоляции от воды или теплоносителя;
  • основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.

Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.

Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с ним могут устанавливаться устройства безопасности.

Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.

Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.

Виды циркуляционных насосов

В результате работы насоса получается некоторое разряжение на входе и нужное давление (компрессия) — на выходе.

  1. Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа (вида):
  2. «сухого» типа (с сухим ротором);
  3. «влажного» типа (с влажным ротором).

Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом.

Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам они больше, чем их «влажные» аналоги, и требуют особой подводки труб контура.

В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя — статор.

Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом. Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания.

Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора.

Повысительный насос для отопления

Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи.

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)Производительность (м3/час)Марки
80 – 240От 0,5 до 2,525 – 40
100 – 265Та же32 – 40
140 – 270От 0,5 до 2,725 – 60
165 – 310Та же32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Тепловая мощность

Этот показатель характеризует эффективность теплового насоса. Чем мощнее ТН, тем больше тепла он способен извлечь из окружающей среды и передать в систему отопления или нагрева воды. В то же время возрастает цена и энергопотребление тепловой машины. Для оценки мощности используются два параметра – максимальная и при температуре 0°С.

Максимальная тепловая мощность – номинальная величина, которая указывается в расчете на идеальные условия, прежде всего, высокую температуру воздуха. Практика показывает, что фактическая мощность тепловой машины всегда ниже данного показателя

При 0°С – основной показатель мощности, позволяющий более точно оценить фактическую мощность теплового насоса.

При выборе теплового насоса по мощности учитывается площадь отапливаемого помещения, потребление горячей воды (зависит от количества проживающих людей), норма теплопотерь и другие параметры. Вычисление необходимой мощности выполняется специалистами по формулам.

Также указывается максимальная мощность охлаждения (для ТН с такой функцией). На эту характеристику влияет площадь помещения, теплоизоляции и другие факторы. Мощность охлаждения рассчитывается по специальным формулам.

Wilo

История немецкого производителя Wilo берет начало в 1872 году. Не смотря на пертурбации с собственниками, основное направление деятельности – помповое оборудование во всевозможных модификациях – не изменилось и до настоящего времени. С развитием технического прогресса эта ветвь разрослась до крупномасштабного производства климатического оборудования. На рынке России продукция Wilo представлена собственной сетью торговых представительств. Сервисное обслуживание выполняют свои и авторизованные мастерские, обеспечивающие стабильную работу реализуемого оборудования на достаточно продолжительный срок. Наглядным примером активной деятельности являются комплексные предложения по системам отопления, устанавливаемые с 2015 года. На которые производитель дает 4 года официальной гарантии.

Yonos PICO 15/1-410 / 2.74…20-10…+1100…+40Резьба / 11606051
Wilo Star-RS 25/44 / 328-38-48Резьба /1½664664
Yonos MAXO 50/0,5-1231 / 12.815…600Комбинированные фланцы PN6/1051045573

Смотреть видеоролик, рассказывающий о истории и современном производстве компании Wilo:

Устройство Беламос

При ответе на вопрос, какую систему циркуляции лучше всего выбрать, важно рассмотреть аппарат Беламос. Этот производитель на Российском рынке является ведущим, он поставляется большое количество хорошего оборудования для отопления дома

Особой популярность пользуется модель Беламос BR 25/4 G.

Стоимость на устройство по Москве доходит до 2100 тысяч рублей. Устройство может выдерживать нагрев жидкости до 110 градусов Цельсия, максимальный напор доходит до 4,5 метров, а пропускная способность — 2,8 кубометров воды. К основным достоинствам такого устройства относят: возможность монтирования в вертикальном либо горизонтальном положении, приемлемая для многих пользователей стоимость, бесшумность при работе, высокое качество конструкции.

Originally posted 2018-07-04 08:13:41.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
