Устройство внутреннего и внешнего блоков сплит системы
Если внешний блок соединен с одним внутренним, эта конструкция называется моносплит-системой. При наличии нескольких внутренних блоков (до семи) с одним внешним — мультисплит-системой. Рассмотрим, как устроена сплит система, а также плюсы и минусы сплит систем для охлаждения воздуха.
В устройство внешнего блока сплит системы входят компрессор и механизмы для подачи, очистки, нагревания воздуха и других функций, которые зависят от типа сплит-системы. Наружный блок сплит системы, как правило, монтируют на кронштейны, закрепленные на наружной стене дома, однако он может быть установлен на чердаке, в подвале и других местах, с тем чтобы обеспечить поступление в конденсатор более холодного воздуха.
Через отверстие в стене диаметром 40—60 мм внешний блок связывают с внутренним. После прокладки коммуникаций (это медные трубки, покрытые термо-флексом, пластиковая дренажная трубка и электрокабель, вместе образующие фреоновую трассу) отверстие герметизируют.
В устройство внутреннего блока сплит системы входят теплообменник и роторный вентилятор. Поскольку все комплектующие, способные производить шум, перенесены во внешний блок, внутренний функционирует почти бесшумно (24—26 дБ).
Кроме того, это позволяет придать компактность внутреннему блоку и органично вписать устройство в интерьер, тем более что его дизайн можно подобрать практически под любое оформление помещения.
Кроме основных функций, сплит-системы могут выполнять и добавочные, среди которых таймер, дистанционное управление (пульт с дисплеем), различные фильтры, подогрев воздуха.
Все перечисленное — безусловные плюсы сплит-систем, недостатками же сплит систем являются высокая стоимость агрегата; невозможность самостоятельного монтажа (за это придется заплатить отдельно); отсутствие подачи свежего воздуха (даже самые мощные системы обеспечивают всего лишь 10% свежего воздуха).
Сплит-системы эффективно работают на площади от 15 до 140 м2.
Они производятся в нескольких модификациях:
- настенные мощностью 1,5—5 кВт;
- напольно-потолочные мощностью 4—9 кВт;
- колонные мощностью 4—14,5 кВт;
- кассетные мощностью 5—15 кВт;
- многозональные.
В быту обычно используют настенные сплит-системы, остальные относятся к полупромышленным и промышленным системам кондиционирования.
Согласование установки внешнего блока на фасаде дома
По своей конструкции кондиционер – это устройство с наружным и внутренним частями. Первая фиксируется на фасаде. В соответствии с Гражданским кодексом (статья 246) многоэтажный дом – общее имущество, и все собственники имеют право им распоряжаться. Монтаж кондиционера без предварительного согласования в отдельных случаях может считаться нарушением.
В целом же, установить кондиционер можно и без согласия остальных жильцов. Оно обязательно только в исключительных ситуациях. Чаще всего такое бывает, если дом представляет культурную и/или историческую ценность.
При этом УК не может сама снять кондиционер. Закон расценивает это как самоуправство. Демонтаж системы проводится лишь по решению суда. Если пользователь живёт в частном доме, то согласование установки кондиционера ему не требуется в принципе. Систему монтируют сразу после покупки.
Пример проекта допустимой установки внешнего блока
В некоторых регионах для установки оборудования на фасадную часть многоквартирного дома требуется получить специальное разрешение в исполкоме(или аналогичном органе гос.структуры), а также проект, в котором будет показано допустимое расположение внешнего блока. Без данного разрешения и проекта установка может быть незаконной.
Преимущества кассетного кондиционера
Конструктивно «кассетник» устроен так, что охлажденный воздух выдувается в 4 стороны. В то время как настенный аналог охлаждает сравнительно небольшие помещения, кассетный кондиционер может накрыть достаточно большую площадь.
Кроме большой зоны покрытия, эта практичная техника имеет ряд других плюсов:
- Эстетичность. Внутренние блоки остаются невидимыми, поскольку находятся за подвесным потолком. Скрытый монтаж не меняет интерьер помещения, что позволяет использовать такую климатическую технику в представительских помещениях, офисах.
- Почти полное отсутствие шума при работе. Вентилятор, встроенный в агрегат, создает естественную циркуляцию воздушных масс, не устраивает завихрений, эффективно качает воздух.
- Максимальный охват помещения. Поскольку теплый воздух скапливается в зоне нахождения кондиционера, температура в помещении будет уменьшаться постепенно в направлении сверху вниз.
- Удобное регулирование воздушного потока. При помощи поворотных планок можно направлять струи воздуха по своему усмотрению.
Кассетные системы кондиционирования крупных помещений управляются не только переносными пультами ДУ, но и путем установки стационарных щитков, подключенных к электросети здания.
Установку кассетного кондиционера следует планировать до выполнения ремонта в помещении. При этом необходимо присутствие натяжной конструкции с межпотолочным пространством 15-30 см
Многие кассетные системы имеют дополнительные функции. Они могут осуществлять обогрев помещения, ионизацию и увлажнение воздуха. Для возможности полноценной координации работы кондиционеров можно установить единую систему климат-контроля.
Особенности техники
Каждая модель техники для охлаждения воздуха в помещении имеет свои особенности, которые определяют функциональные возможности и варианты эксплуатации.
Оконные кондиционеры обладают свойствами:
- Можно монтировать кондиционер в оконную раму или стену без посторонней помощи профессионалов, что поможет сэкономить много денег.
- Из-за высокого уровня шума такие модели кондиционеров стоит устанавливать в нежилых помещениях.
- Некоторые модели могут не только охлаждать воздух внутри помещения, но и создавать вентиляцию.
- В процессе эксплуатации дозаправка охладительной жидкостью производится редко. Обычно достаточно одной заправки в год при активном использовании приспособления.
- Фильтры легко менять, демонтировать и чистить. Обычно фильтр устроен в компактной кассете, которая выдвигается после первого нажатия.
- Элементарный принцип управления устройством. Обычно для этого используется электронная панель или пульт.
Благодаря эргономичному дизайну и упрощенному устройств, что делает их мобильными. При необходимости можно без особых проблем переустановить приспособление в другую комнату. При этом не нужно тратить деньги – достаточно немного времени для проведения монтажных работ.
Вакуумирование своими руками
Перед первым запуском кондиционера его нужно обязательно завакуумировать. Это процедура выполняется следующим образом:
Коллектор, оборудованный манометром, подсоединяют шлангами к сервисным портам на внешнем блоке. Третий шланг подключают к насосу. Для устранения воздуха и влаги запускают вакуумное устройство. Ожидают, пока стрелка на манометре упадёт до минусового значения. Это обозначает, что остаточное давление аппарата достигло своей границы. В таком состоянии всё оставляют примерно на полчаса.
Если значение прибора останется неизменным, то система герметична. На коллекторе закручивают вентиль и выключают вакуумный прибор. На внешнем модуле раскрывают порты, хладагент вводят в систему. Снимают коллекторные шланги.
Схема вакуумирования и дозаправки фреона
Сплит-систему проверяют во всех возможных режимах. При этом получаемые показания сравнивают с теми, что указаны в инструкции. Их совпадение будет означать, что вакуумирование кондиционера проведено правильно.
Насос нельзя перекрывать раньше, чем будет закручен вентиль манометра. Это может привести к попаданию насосного масла по шлангам в место с пониженным давлением в контуре.
Если стрелка на манометре будет выходить из минусовых показателей, речь идёт о негерметичном корпусе. При помощи способа опрессовки повышенным давлением необходимо искать место, где выходит фреон.
Установка сплит-систем с внутренним блоком кассетного типа мощностью: свыше 8 кВт
ЛОКАЛЬНАЯ РЕСУРСНАЯ ВЕДОМОСТЬ ГЭСН 20-06-018-11
| Наименование | Единица измерения |
| Установка сплит-систем с внутренним блоком кассетного типа мощностью: свыше 8 кВт | 1 сплит-система |
| Состав работ | |
| 01. Разметка, сверление отверстий и устройство крепления внутреннего блока. 02. Разметка, сверление отверстий и установка крепления внешнего блока. 03. Сверление отверстия для прокладки трассы. 04. Разбухтовка, выверка и подсоединение трассы к внутреннему блоку. 05. Установка внешнего блока сплит-системы. 06. Установка внутреннего блока сплит-системы. 07. Теплоизоляция соединительной трассы. 08. Обмотка соединительной трассы скотчем. 09. Подсоединение трассы к внешнему блоку. 10. Вакуумирование системы. 11. Герметизация межстеновых отверстий монтажной пеной. |
ЗНАЧЕНИЯ РАСЦЕНКИ
В расценке указаны прямые затраты работы на период марта 2014 года для города Москвы, которые рассчитаны на основе нормативов 2014 года с дополнениями 1 путём применения индексов к ценам используемых ресурсов. Индексы применялись к федеральным ценам 2000 года. Использованы следующие индексы и часовые ставки от «союза инженеров-сметчиков»: Индекс к стоимости материалов: 7,485 Индекс к стоимости машин: 11,643 Используемые часовые ставки: В скобках указана оплата труда в месяц при данной часовой ставке. Часовая ставка 1 разряда: 130,23 руб. в час (22 920) руб. в месяц. Часовая ставка 2 разряда: 141,21 руб. в час (24 853) руб. в месяц. Часовая ставка 3 разряда: 154,46 руб. в час (27 185) руб. в месяц. Часовая ставка 4 разряда: 174,34 руб. в час (30 684) руб. в месяц. Часовая ставка 5 разряда: 200,84 руб. в час (35 348) руб. в месяц. Часовая ставка 6 разряда: 233,96 руб. в час (41 177) руб. в месяц.
Перейдя по этой ссылке, Вы можете посмотреть данный норматив рассчитаный в ценах 2000 года.Основанием применения состава и расхода материалов, машин и трудозатрат являются ГЭСН-2001
ТРУДОЗАТРАТЫ
| № | Наименование | Ед. Изм. | Трудозатраты |
| 1 | Затраты труда рабочих-строителей Разряд 5 | чел.-ч | 5,57 |
| Итого по трудозатратам рабочих | чел.-ч | 5,57 | |
| Оплата труда рабочих = 5,57 x 200,84 | Руб. | 1 118,68 |
Определяем площадь стен квартиры
ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ
| № | Шифр | Наименование | Ед. Изм. | Расход | Ст-сть ед.Руб. | ВсегоРуб. |
| 1 | 134041 | Шуруповерт | маш.-ч | 0,23 | 34,93 | 8,03 |
| 2 | 330302 | Машины шлифовальные угловые | маш.-ч | 0,23 | 20,72 | 4,77 |
| 3 | 331454 | Перфоратор электрический мощностью 1,5 кВт, энергией удара до 18 Дж | маш.-ч | 0,81 | 305,75 | 247,66 |
| Итого | Руб. | 260,46 |
РАСХОД МАТЕРИАЛОВ
| № | Шифр | Наименование | Ед. Изм. | Расход | Ст-сть ед.Руб. | ВсегоРуб. |
| 1 | 101-0122 | Гайки шестигранные диаметр резьбы 10 мм | т | 0,00008 | 87035,58 | 6,96 |
| 2 | 101-2177 | Шайбы диаметром 8-12 мм | кг | 0,0086 | 210,85 | 1,81 |
| 3 | 101-2205 | Дюбели распорные полиэтиленовые 10х40 мм | 10 шт. | 0,004 | 2020,95 | 8,08 |
| 4 | 101-2503 | Лента полиэтиленовая с липким слоем толщиной 0,10 мм | кг | 611,9 | 0,00 | |
| 5 | 101-4950 | Шпилька резьбовая М10-2000 | шт. | 0,8 | 108,16 | 86,53 |
| 6 | 101-8052 | Пена монтажная | л | 350,75 | 0,00 | |
| 7 | 104-0340 | Трубки из вспененного каучука, толщиной 6 мм, диаметром 22 мм | м | 1552,39 | 0,00 | |
| 8 | 301-1349 | Трубки дренажные (шланги) гофрированные для систем кондиционирования, диаметром 20 мм | м | 720,06 | 0,00 | |
| 9 | 301-7426 | Кронштейны для крепления внешнего блока сплит-системы, рекомендуемая нагрузка до 150 кг (два кронштейна, болты, гайки, шайбы) | компл. | 1 | 1592,58 | 1 592,58 |
| 10 | 301-9027 | Блок сплит-системы внутренний кассетного типа | компл. | 1 | 0,00 | |
| 11 | 301-9030 | Блок сплит-системы внешний | компл. | 1 | 0,00 | |
| 12 | 501-9004 | Кабель для систем кондиционирования | 1000 м | 0,00 | ||
| 13 | 507-9034 | Трубы медные отожженные (мягкие) универсальные в бухтах | м | 0,00 | ||
| Итого | Руб. | 1 695,97 |
ИТОГО ПО РЕСУРСАМ: 1 956,42 Руб.
ВСЕГО ПО РАСЦЕНКЕ: 3 075,10 Руб.
Вы можете посмотреть данный норматив рассчитаный в ценах 2000 года. перейдя по этой ссылке
Расценка составлена по нормативам ГЭСН-2001 редакции 2014 года с дополнениями 1 в ценах марта 2014 года.Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta
Смета на строительство дома, на ремонт и отделку квартир — программа DefSmeta Аренда программыВ программе предусмотрен помощник, который превратит составление сметы в игру.
Главное при выборе кондиционера кассетного типа
Перед покупкой требуется определить характеристики помещения и убедиться в наличии физических и технических условий, чтобы установить внешний и внутренний блоки. Речь о монтаже, грамотной эксплуатации и безболезненном демонтаже оборудования при необходимости. Делая выбор, опирайтесь на характеристики электросети, например, трехфазный кондиционер должен подключаться к сетям 380 В.
Мощность оборудования определяют по площади помещения. Игнорирование этого принципа приведет к недостаточному кондиционированию воздуха или расточительному расходу электрического ресурса. Для рассчета мощности поделите площадь помещения на 10, например, в торговом зале 150 кв.м. нужен кассетник мощностью 15 кВт.
Другой способ рассчета — 1 кВт на 10 кв. м. площади. Получится та же цифра. Это упрощенные методы — на практике желательно использовать информацию о типе помещения, об освещенности, количестве людей и оборудования, приводящего к нагреву воздуха. Зная требуемую мощность, ориентируетесь на желаемые габариты, функционал, цену.
Стоимость варьируется: купить комнатный компакт-вариант возможно за 50 000, полупромышленное оборудование стоит в разы дороже — до 500 000 рублей. Желаете экономить на электричестве — приобретайте кондиционер с инвертором.
Монтировать бесплатно собственными руками, используя инструкцию с фото или видео из интернета — неудачная идея, поэтому к цене добавляйте стоимость работ по установке и цену расходников для монтажа. Это еще 10-40 тысяч рублей.
Внутренний блок
Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:
Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.
Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена. По капиллярным сосудам движется хладагент с определенной скоростью и температурой.
Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.
У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.
Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.
Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.
Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.
Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.
Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

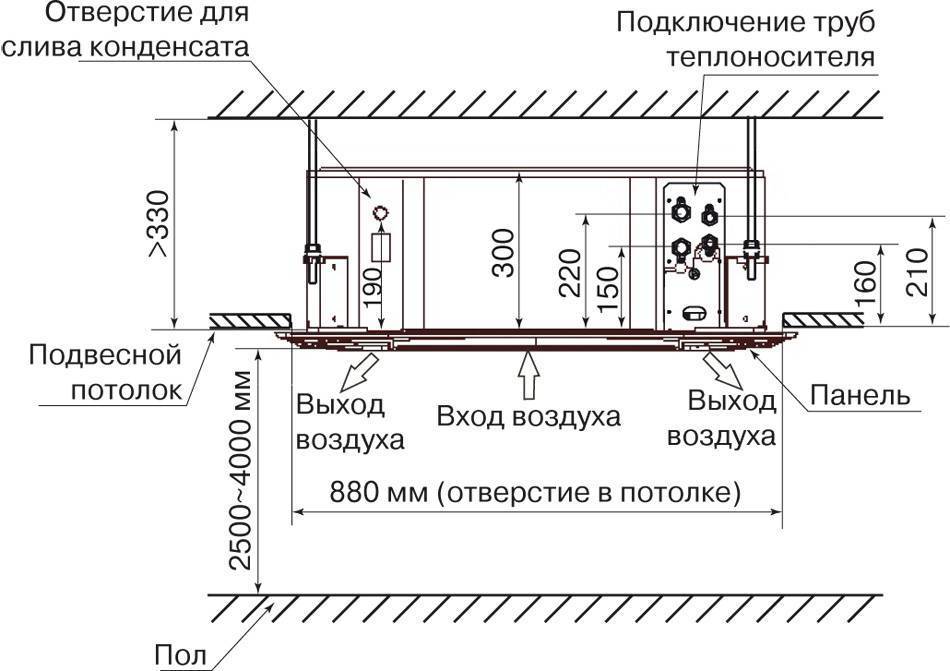

Монтаж внутренней части
Установка простых кассетных кондиционеров начинается с монтажа внутреннего блока. Лучшее место для кондиционера — в центре комнаты. Устройство будет наиболее эффективно и полезно, сможет создать правильный воздушный поток.
Перед монтажом блока создается картонный образец, совпадающий по размерам с устройством (если такого образца нет в комплекте с устройством).
Образец прикладывается к месту на стене или потолке, чтобы определить фронт работ. Если есть такая необходимость, проводится обрезка профиля потолка (алюминиевого), но только после его тщательного укрепления. Для снижения вибрации внутреннего блока перед монтажом потолок дополнительно оснащается пенопластовыми вставками. Для шпилек, на которых будет держаться кондиционер, проделываются отверстия с помощью дрели.
Монтаж дополнительных труб
С помощью уровня проверяется положение блока (иначе в будущем будет собираться жидкость). После этого измеряется расстояние для будущей магистрали с фреоном. Трубы, которые идут в комплекте с устройством, аккуратно подрезаются под сделанные замеры
Важно вычистить всю металлическую стружку, которая может оставаться в обрезках. Для обработки краев труб используются специальные инструменты
Для установки труб проводится изоляции с помощью скотча или липкой ленты. Затем труба утепляется и вешается на подготовленные крючки. С помощью стяжек трубы фиксируются, чтобы избежать их расшатывания во время прохождения воздуха. Изогнутые трубы нуждаются в дополнительном креплении – вручную труба не сгибается, это может повредить или сломать ее. Если длины трубы не хватает, можно нарастить через увеличение диаметра. Заключительная подгонка труб — сварка отдельных частей.
Подсоединение внутренней части системы
Закрепленные трубы следует подключить к блоку. Для этого проводятся последовательные действия:
- трубы подводятся к соплам внутренней части устройства;
- гайка надевается на патрубок;
- к трубе крепится конус;
- конус надежно фиксируется;
- между блоком и трубой крепится утеплитель.
После окончательной фиксации соединительных частей устанавливается планка, которая прикрывает трубы. С помощью уровня устанавливается облицовка – внутренний блок полностью прикрывается и подстраивается под декор.
Что потребуется для самостоятельного монтажа
Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.
При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень
Оборудование
Итак, для установки кондиционера своими руками потребуется следующее оборудование:
- Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
- Дрель для установки крепежа с набором сверл разного диаметра.
- Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
- Развальцовщик для медных труб.
Устройство для развальцовки труб
Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.
Материалы
Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:
Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли
Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета
Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.
Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока
- Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
- Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.
Это все, что необходимо для установки кондиционера своими руками.
Проверка давления и герметизации
Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.
Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.
Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.
Однако попадаются и полупустые экземпляры (экономят фреон).
Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?
При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.
Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.
Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.
После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.
При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.
Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.
Подключение кондиционера к электросети
Чтобы закончить с внутренним блоком переходим к подключению проводов питания.
Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.
Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:
L- фаза
N – ноль
значок заземления
Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.
При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.
В щитке устанавливается автомат на 16А.
При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.
Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.
В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.
Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.
Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.
Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.
Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.
Этапы монтажа
Монтаж данного вида кондиционеров считается сложным ввиду наличия двух блоков. Если знаний относительно установки кондиционирующих устройств нет, работу лучше доверить профессионалам.
Весь процесс разделён на этапы, которые выполняются в такой последовательности.
1. Оборудование распаковывается, производится осмотр комплектации. Изучается инструкция, прилагаемая к кондиционеру. В пунктах о монтаже производитель указывает на важные моменты и особенности крепления некоторых элементов.
2. В помещении определяется стена, на которую со стороны улицы планируется фиксация внешнего блока. Исследуется тип материалов, из которых возведено здание.
3. В намеченном месте стены проделываются отверстия под коммуникации.
4. Со стороны фасада вначале крепятся специальные кронштейны, после чего на них устанавливается внешний блок.
5. Фиксацию внутреннего блока осуществляют внутри помещения на расстоянии от внешнего устройства, не превышающем 10 м (показатель ограничений указывается в инструкции).
6. Два блока соединяют фреоновой магистралью с герметичной стыковкой с входами в корпуса.
7. Подключение электрической проводки.
8. Тестовый запуск кондиционера и проверка функций, заявленных производителем.
Гарантом качественной работы является место покупки техники и репутация производителя.
Что потребуется для самостоятельного монтажа
Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.
Инструменты для установки
- Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
- Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
- Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
- Труборез, с помощью которого осуществляется резка медных труб;
- Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.
Электроинструмент
Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:
- перфоратор;
- «болгарка»;
- дрель.
Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.
Без мощного перфоратора кондиционер не установить
Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.
Измерительный инструмент
Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.
Специализированное оборудование
Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.
- Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
- Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
- Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.
Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.
- Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
- Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
- Дренажная трубка – спиралеобразный пластиковый шланг;
- Утеплитель для труб из каучука;
- Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
- Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
- Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.
