Принцип работы и изготовление печи буржуйки для дачного дома

Советы

1. При наличии панельных, древесных стен в доме устанавливайте печь на расстоянии в 1 метр от них.
2. Обязательно монтируйте дымоотвод желательно из одной секции.
3. При проведении трубы через стену установите термобарьер кирпичный. Не используйте для этих целей бетон, он быстро крошится.
4. Для гаража лучше подойдет буржуйка на отработке, поэтому не спешите выкидывать автомобильные диски от колес.
5. Не ставьте печь рядом с легко воспламеняемыми материалами.
6. Участок трубы именно над кровлей выполните из негорючего материала, так печь будет остывать гораздо медленнее.
7. Хорошо продумайте вентиляционную систему, в помещении не должно быть гари.
8. Выложите пол и стены возле конструкции кирпичом, либо облицовочным материалом, печь пожароопасна Это же касается дымохода, расстояние до стен и потолка должно быть не менее 1,2 метра.
9. Поставьте в целях безопасности металлическое ограждение вокруг устройства.
10. Колосник лучше изготовить из чугунных колосников в наборе, так они будет легче вытаскиваться из топки.
11. Устанавливайте все части дымохода только вверху конструкции, они должны выдерживать высокие температуры свыше 300 градусов.
12. Обрабатывайте швы после сварки прочным и качественным герметиком.
13. Не чистите трубу ершом, металлическими предметами, стенки трубы могут быстро прохудиться.
14. Монтируя дымоход, сделайте противоливневый козырек, дождевая влага внутрь трубы попадать не будет.

Устройство печи в деревянном доме: выбор оборудования и установка. Русская и металлическая конструкции. Печи-камины

Все фото из статьи

Деревянные загородные дома, как правило, обустраивают дровяными или угольными печами. Они служат в первую очередь элементом отопления жилья, а также достаточно колоритным элементом декора.

Ниже мы рассмотрим основные нюансы и правила установки печи в деревянном доме.

Выбор оборудования

Обустройство дома печью начинается с выбора оборудования.

В настоящее время в домах из дерева чаще всего устанавливают следующие типы печей:

• Русская;
• Печь-камин;
• Металлические печи (чугунные и стальные).

Ниже подробней ознакомимся с их особенностями и правилами установки.

Русская

Данный вид печи является традиционным для деревянных домов. Этой конструкцией пользовались еще наши предки, отапливая свои деревянные дома и вместе с тем приготавливая на ней пищу. Кроме того, она выполняет и еще одну функцию – служит местом для сна.

Помимо этого кирпичные печи характеризуются и другими некоторыми преимуществами:

• Остывают длительное время, благодаря чему могут поддерживать тепло даже после прогорания топлива.
• Способны обогревать помещения достаточно крупных размеров.
• Обладают дополнительными функциями, такими как духовка, плита для приготовления пищи и пр.

К недостаткам же относится громоздкость, в результате чего конструкция отнимает много полезного пространства. Кроме того, она требует наличия отдельного фундамента и возводится, как правило, на этапе строительства дома.

Поэтому, если вас интересует установка печи в деревянном доме своими руками, то данный вариант является не лучшим выбором. К тому же построить ее, не имея должного опыта, очень сложно.

Металлические

В настоящее время пользуется популярностью установка металлической печи в деревянном доме.

Это связано со следующими достоинствами данных конструкций:

• Имеют привлекательный вид и при этом занимают немного пространства в помещении.
• Возможность приобретения комплекта с дымоходом и даже системой контроля температуры. Благодаря этому установка железной печи в деревянном доме может быть выполнена без помощи специалистов.
• Способны быстро прогревать жилье.
• Хорошая теплоотдача и высокий уровень КПД.
• Возможность использования любого вида твердого топлива.
• Длительный период работы, особенно это касается конвекционных моделей.

Конечно, наряду с достоинствами имеются и некоторые минусы:

• Быстрый нагрев подразумевает и быстрое остывание.
• Не подходят для обогрева больших домов.
• Необходим постоянный контроль в целях пожаробезопасности.

Стальная печь длительного горения «Буран»

Надо сказать, что металлические печи, в зависимости от материала, из которого выполнены, делятся на два типа:

• Чугунные – особенностью является то, что они дольше нагреваются, но при этом дольше сохраняют тепло. К тому же являются более долговечными, поэтому установка чугунной печи в деревянном доме пользуется большой популярностью. Единственное, следует учитывать, что чугун не переносит резких перепадов температур, поэтому при попадании воды на раскаленную поверхность, чугун может треснуть.
• Железные – быстро нагреваются и при этом быстро остывают. В отличие от чугуна не боятся перепадов температур, но при этом являются менее долговечными. Еще одним достоинством является меньший вес.

Печи-камины

Данный вариант конструкций, по сути, является разновидностью металлических печей. Единственной их отличительной особенностью является дверца топочной камеры, которая имеет крупные размеры и выполнена из прочного термоустойчивого стекла.

Печь-камин

Кроме того, имеются некоторые незначительные конструкционные отличия этих изделий. Однако, в целом они обладают теми же достоинствами и недостатками, что и вышеописанные печи.

Монтаж печки-камина

Имения в –печи буржуйке

Со временем буржуйка модернизировалась, изменялась и дополнялась ее конструкция для улучшения отопления помещения.

В ней появились новые детали:

1. Режим длительного горения. В конструкции буржуйки есть затворы воздуха при помощи, которых можно регулировать поступление кислорода к огню. Затворы находятся в зольнике и дверце. Как всем известно, чем больше кислорода, тем быстрее прогорит топливо. Печь оборудована хорошими затворами, что не позволяет проникать дыму в помещение.
2. Верхняя часть печи оснащена отсеком, в котором собираются газы выделяемые при сгорании топлива. Этот газ так же преобразуется в тепло.
3. Огнеупорное покрытие. Для увеличения срока эксплуатации и длительности сохранения тепла, внутреннюю часть печи оснащают жаропрочными материалами. Для этого используют шамот.
4. Внешний вид печи. Для придания уюта в помещении, стандартную чугунную дверцу заменили на огнеупорное стекло. Благодаря этому вечером можно любоваться на огонь и тлеющие угольки.

Расчёт основных параметров (с чертежами и размерами)

Несмотря на свою простоту для качественной работы буржуйки нужно провести некоторые расчеты. Рассчитываются все элементы конструкции.

Труба

Главное – рассчитать диаметр трубы. Если этот диаметр будет слишком велик, то все тепло будет уходить в атмосферу. Если мал – не будет тяги, печка будет дымить. Диаметр (в мм) должен быть в 2,7 раза больше объема буржуйки в литрах. Емкость определяется без объема пространства ниже колосников (высота равна расстоянию от верха до колосника).

Пример: высота от верхней стенки до колосников 25 см, ширина 40 см длина 50 см то общий объем в литрах 50л. Диаметр трубы будет 50 х 2,7 =135 мм.

Существует несколько вариантов изготовления буржуек для гаража

Экран

Основная задача экрана отражать тепло внутрь для повышения температуры горения. Тогда газы не остынут, а полностью догорят. Топливо должно сгорать методом частичного пиролиза. Экран устанавливается на расстоянии 50-70 мм от стенок с трех сторон. Хорошо изготавливать экран из красного кирпича. Тот нагревается и потом долго и постепенно отдает тепло.

Можно сделать и систему водяного отопления по всему гаражу, используя буржуйку.

Подстилка

В связи с тем, что часть тепла излучается вниз, пол под печкой нагревается. Если он деревянный, то возможно возгорание. Возможно выпадение угольков во время открывания дверцы. Необходима подстилка из железа или другого негорючего материала (например – листовой асбест). Подстилка должна перекрывать контур печки на расстоянии 350-600 мм.

Дымоход

Газы все равно не сгорают в печке полностью. Поэтому дымоход делают таким образом, что часть трубы делается вертикально приблизительно 1 метр. Вторая часть почти горизонтально и длинной 2,5 – 4,5 метра. Эта часть называется боровок. В нем раскаленные газы отдают тепло и повышают КПД печки. Боровок не должен контактировать или быть близко возле горючих материалов (деревянных стен или пола).

Если гараж деревянный, то место выхода трубы наружу должно быть экранировано асбестом или другим негорючим материалом. Расстояние до деревянной неэкранированной поверхности не должно быть меньше 1 метра.

Чертеж буржуйки прилагается:

Схема изготовления буржуйки

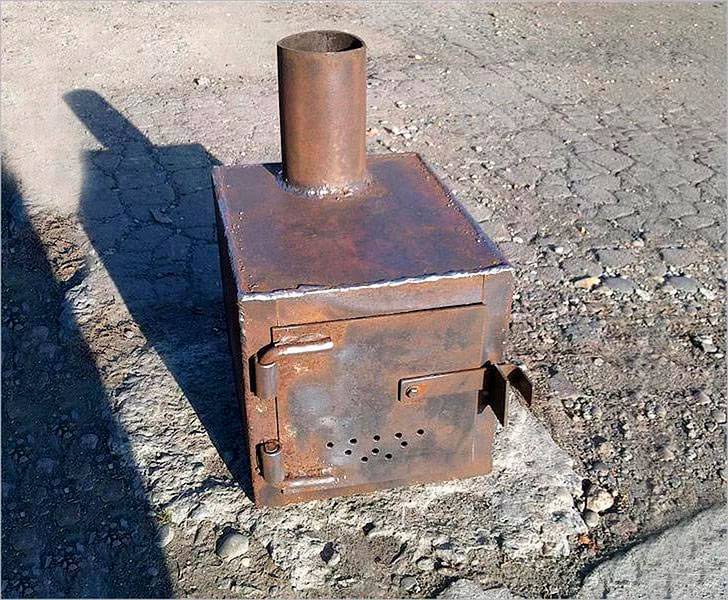

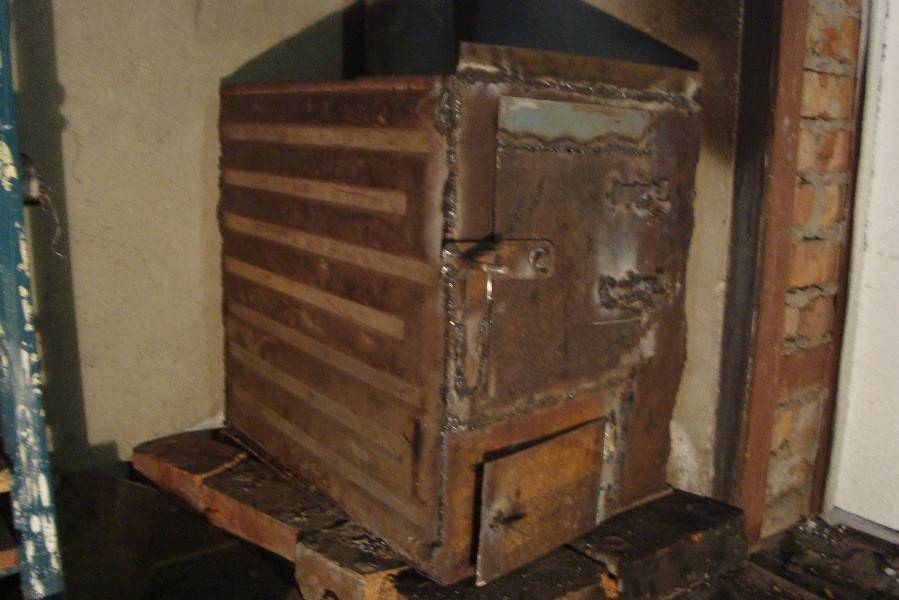

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

Проверенная, эффективная, многофункциональная схема

• Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
• На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
• В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
• В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
• К нижней, донной части закрепляются ножки.
• На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
• Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
• В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
• Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
• Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
• В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
• Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

Правила безопасной установки буржуйки

Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала. Нельзя располагать рядом с топкой легковоспламеняющиеся материалы. В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции

Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа. Для изготовления любой буржуйки необходимо использовать только качественный материал

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

Преимущества буржуек и их недостатки

Минусы, свойственные таким печам:

• Необходимо предотвратить выпадение продуктов сгорания (угольков, искр) из топки.
• Во избежание ожогов (от сильно нагревшихся стенок печки), следует ограничить доступ детей к ней.
• Для обогрева требуется большое количество горючих материалов – целесообразнее создавать печь для кратковременного применения.

Плюсы использования буржуек:

• Выбор твердого топлива неограничен: можно приобрести торф или уголь, заготовить для нее дрова или использовать опилки и щепу, подойдут брикеты и пеллеты, некоторые в качестве горючего применяют машинное масло (переработанное).
• Ее можно создать собственноручно и из легкодоступного сырья.
• У нее низкая себестоимость.
• Она компактна – способна вместиться даже в тесном помещении, например, можно сконструировать печь буржуйку для гаража.
• Она мобильна, даже при изготовлении из толстых листов металла.
• Нагрев помещения при ее розжиге происходит быстро.

Пошаговое руководство

Сначала нужно раскроить металл, учитывая толщину и длину нужных заготовок.

Снимите с деталей фаски, прикосновение к печи будет более безопасным, а швы сварки – прочными:

1. Проверьте правильность разметок деталей перед тем, как их начать резать. При резке учитывайте толщину стенок печи, также круга.
2. С подготовленных деталей снимите фаски для безопасности от случайного соприкосновения с горячим устройством.
3. Проверьте все разметки деталей.

Устанавливается конструкция в следующей последовательности:

1. Подключите сварочный аппарат к сети.
2. Возьмите электрод в толщину 4 – 5 мм с учетом листа или трубы.
3. Установите силу тока на аппарате до 160 А.
4. Наденьте специальные очки и спецодежду, руки защитите крагами.
5. Ко дну печи приварите три стенки.
6. Низ устройства расположите от пола не менее чем на 5 см.
7. Соединяйте детали под прямым углом. Проверяйте их перпендикулярность уровнем.
8. Там где нужно, отрихтуйте углы деталей.
9. Приварите детали и стыки относительно уровня пола, под углом в 45 гр.
10. Приварите между поддувалом и топкой перегородку, предварительно прорезав отверстия, чтобы не скапливался пепел.
11. Выдерживайте расстояние между отверстиями не менее 5см от стенок печки. Между перегородкой и дном конструкции расстояние должно оставаться не менее 10 см.
12. В последнюю очередь путем сварки прорежьте отверстия для установки дымохода на задней панели самодельной печи.
13. Сделайте разметки, просверлите прямоугольные отверстия в местах, предполагаемых для топки и поддувала.
14. Совместите с перегородкой все нижние части отверстий. Расстояние между стенками топки и верхними боковыми краями должно быть не менее 3 – 5 см. Проем для поддувала немного меньше, но не более чем на 5 см.
15. Болгаркой вырежьте два отверстия из металла, сформируйте дверцы. Приварите их на навесы, поднимите поддувало по максимуму к верхней части проема плиты, чтобы они не просели в дальнейшем под воздействием высоких температур.
16. К дверцам приварите засовы, открываться и закрываться они должны легко, без препятствий.

1 Описание, устройство и принцип действия

В обычных буржуйках, которые всем давно известны, дрова сгорают быстро, и их нужно много, чтобы нагреть помещение. Чтобы из буржуйки сделать печь длительного горения, нужно было ее оборудовать дополнительным приспособлением для долгого горения топлива. Умельцы нашли выход из этой ситуации, и появились разные варианты таких агрегатов: слобожанка, пиролизная, бубафоня и другие. Они очень экономны, топить можно дровами, опилками, щепками и другими горючими отходами от дров. Гореть, вернее, тлеть, они могут целые сутки, и их КПД превышает 90%. Они не нуждаются в постоянном присмотре.

Эти печки удобно ставить в теплицах, в гаражах, на дачах и в небольших деревянных домах. Недостатком будет в них особая организация дымохода, при которой нельзя сделать несколько отводов. Как только сгорают дрова, буржуйка остывает, зато во время горения сильно нагревается. Сделать буржуйку можно из чего угодно, и конструкция ее довольно проста. Можно вырезать из металла, и тогда она получается прямоугольной формы.

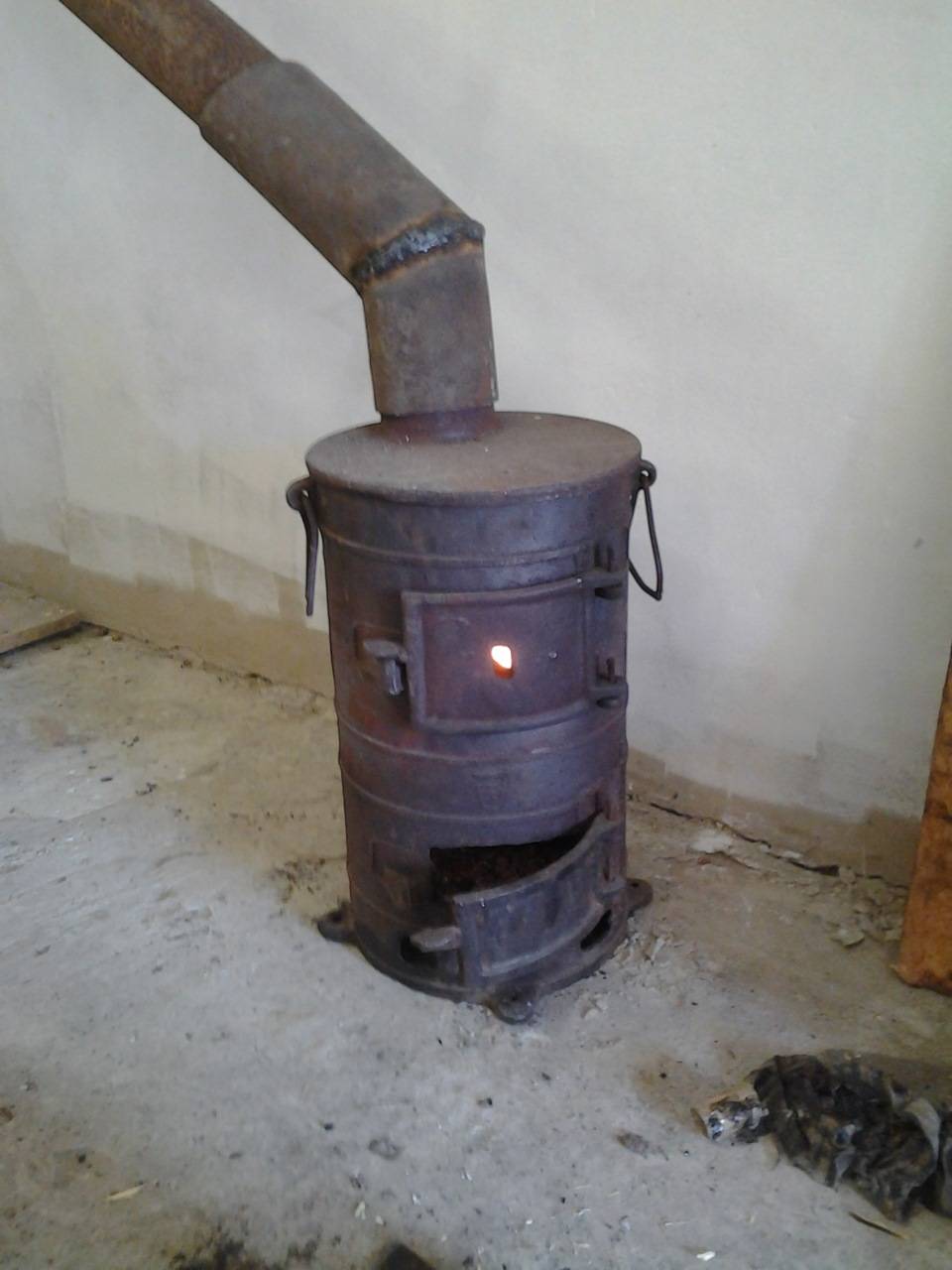

Сделать буржуйку длительного горения можно из обыкновенной стальной бочки или использованного газового баллона. Принцип действия везде один и тот же — тление. Особенностью таких отопительных приборов являются две камеры, которые разделены на две части: для топлива и для дальнейшего сжигания угля и газов. В устройстве печи предусмотрен поршень, который:

• подает воздух в топку;
• оказывает равномерное сильное давление на дрова, они тлеют и ровно опускаются вниз.

По мере того как сгорают дрова, происходит и уменьшение и самой камеры, на которую сверху давит заслонка, регулирующая циркуляцию воздуха.

Установка и эксплуатация

1. При установке между стеной и печью необходимо предусмотреть пространство длиной не менее 1 метра. При этом устанавливаться чугунная печь должна на бетон, жесть, кирпичную кладку или керамическую плитку. Именно эти материалы обеспечат пожарную безопасность конструкции. Категорически запрещается устанавливать печи на доски, паркет, пол, покрытый линолеумом, ламинатом, ковролином или пластиком. Размер основания для установки должен превышать габариты печи на 20-30 см.
2. Трубу дымохода в помещении следует монтировать односекционную, без стыков. Или же секции должны соединяться между собой с помощью захода нижней в верхнюю. В месте прохождения дымохода сквозь стенку можно предусмотреть термический барьер из кирпича или керамики. Допустимо установить и бетонный барьер, но бетон может крошиться во время смены температурного режима.
3. Ящики с дровами или иным топливом лучше размещать подальше от дверок буржуйки (минимум 80 см), иначе существует риск возгорания. Это касается и любых других легко воспламеняющихся предметов.
4. Для обеспечения пожарной безопасности на даче буржуйку необходимо держать в поле зрения. Не покидайте помещение, пока она не прогорела.
5. Для того, чтоб затопить печь, приоткройте топку и положите топливо, подожгите. Регулировать силу огня можно, открывая и закрывая зольник.
6. Зольный ящик необходимо регулярно очищать. Для этого остудите печь, выньте зольник и освободите его от содержимого.
7. Не укладывайте в буржуйку более 3 кг дров на одну растопку. Всегда закрывайте дверцы.
8. При обнаружении недочетов в конструкции дымоотвода использование печи запрещено.
9. Не касайтесь буржуйки руками: температура нагрева чрезвычайно высока.

Производство печей набирает популярность и совершенствуется, на рынке существует множество разновидностей, но целесообразнее выбирать модели с более длительным горением и двойным дожигом, в них топливо будет расходоваться рациональнее.

Для создания уютной атмосферы вокруг очага рассмотрите конструкции с дверками из термостекла. При выборе модели учитывайте цель последующего использования агрегата и свои материальные возможности.

Видео, которое мы предлагаем вам посмотреть, поможет наглядно представить все тонкости устройства чугунной печки-буржуйки и ее установки на даче.

Функциональные параметры буржуйки

Печи буржуйки отапливают помещение, но ещё они могут использоваться для разогрева пищи. Плоский верх позволяет ставить кастрюли, греть чайники; а ряд моделей оснащён конфоркой — «кружком».

Некоторые печи имеют декоративную ценность. Они украшены художественным литьём и могут быть со стеклянной дверцей.

После загрузки топлива и розжига огня, интенсивность горения регулируется при помощи открытия – закрытия зольного ящика или дверцы поддувала.

Если горизонтальный участок металлической трубы (проходящий по жилому помещению), составляет 3 метра, то её КПД — 80 % и более. Это хороший показатель для такой простой конструкции.

Самостоятельная установка буржуйки

Во время выбора варианта печи для дачного домика важно тщательно рассчитать необходимую мощность для отопления выбранной площади. Буржуйка с площадью 1 кв.м может обогревать комнату площадью 35 кв.м

При выборе печи для дачного домика важно тщательно рассчитать необходимую мощность для отопления выбранной площади

Важный фактор работы устройства — это выдувание тепла из помещения и наплыв туда холодного воздуха. Например, щели в окнах или полах, создающие сквозняк, будут заметно нарушать работу буржуйки. Прекрасное решение для двухэтажного дачного дома — это двухъярусная буржуйка с общим дымоходом. Подробнее про установку самодельной буржуйки в загородном доме читайте на нашем сайте.

Видео: установка буржуйки и дымохода

При желании сократить расходы на установку и приобретение печи можно попробовать сделать её самостоятельно в соответствии с инструкциями.

Самостоятельная сборка буржуйки

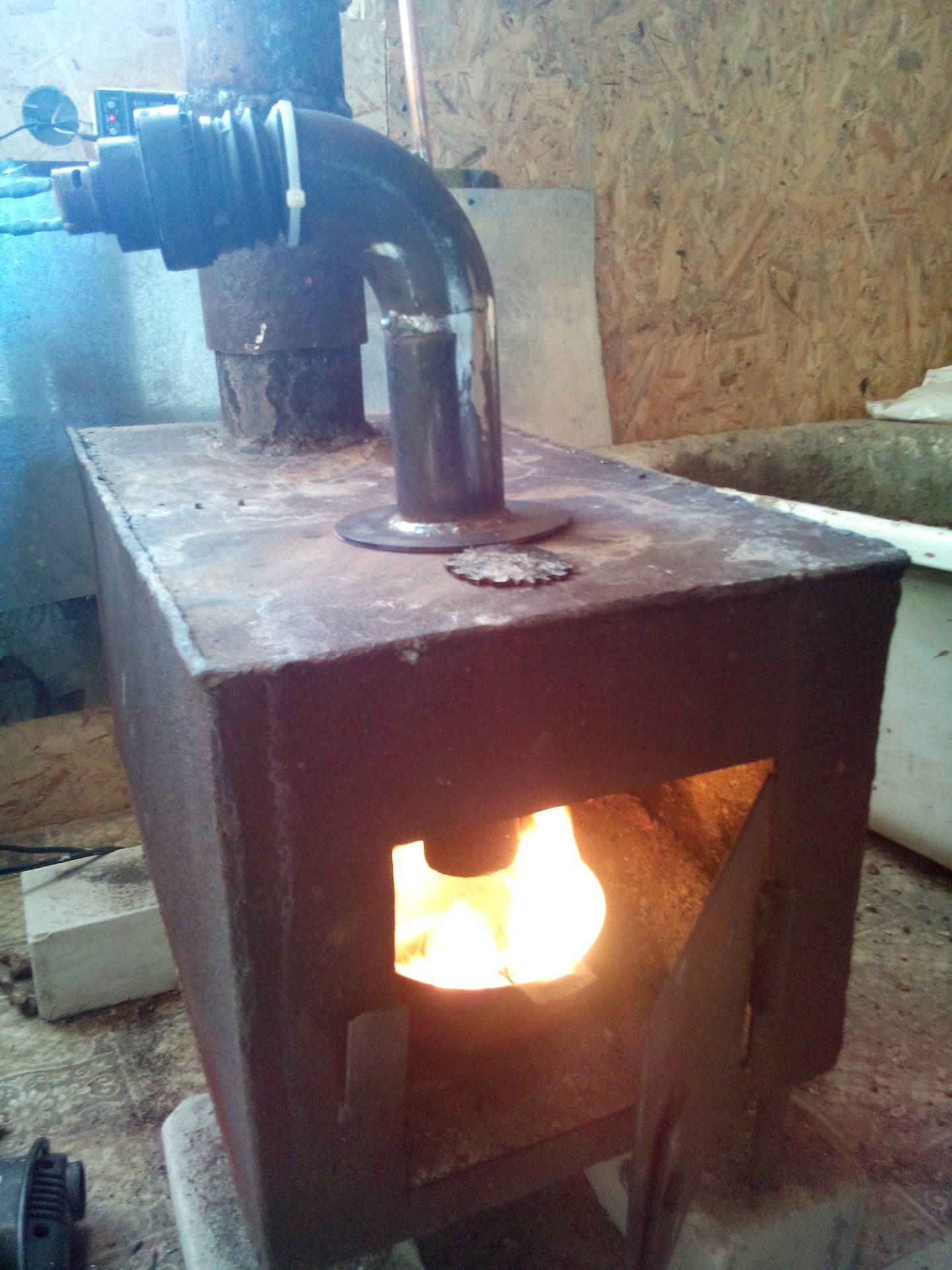

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

• внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
• толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
• длина горелки должна быть больше значения ее диаметра;
• оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
• трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
• дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
• допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

1. чертеж;
2. сварочный аппарат и электроды;
3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
4. стальные уголки или арматура;
5. набор сверл и дрель;
6. стальные листы толщиной 4 и 6 мм;
7. трубы для дымохода и горелки;
8. молоток;
9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

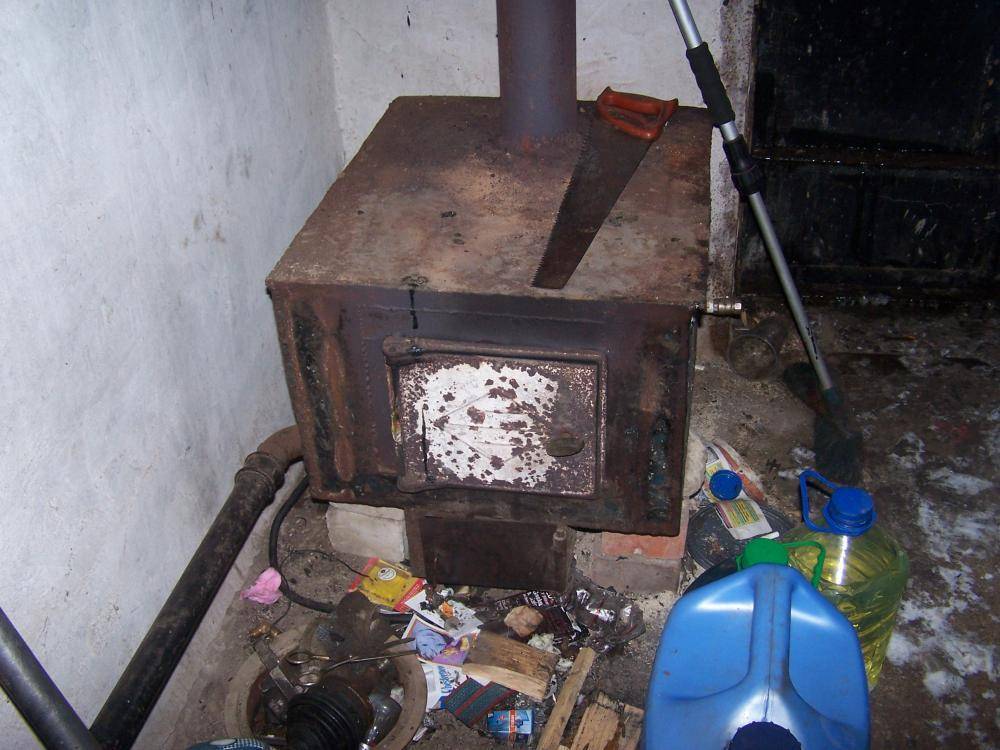

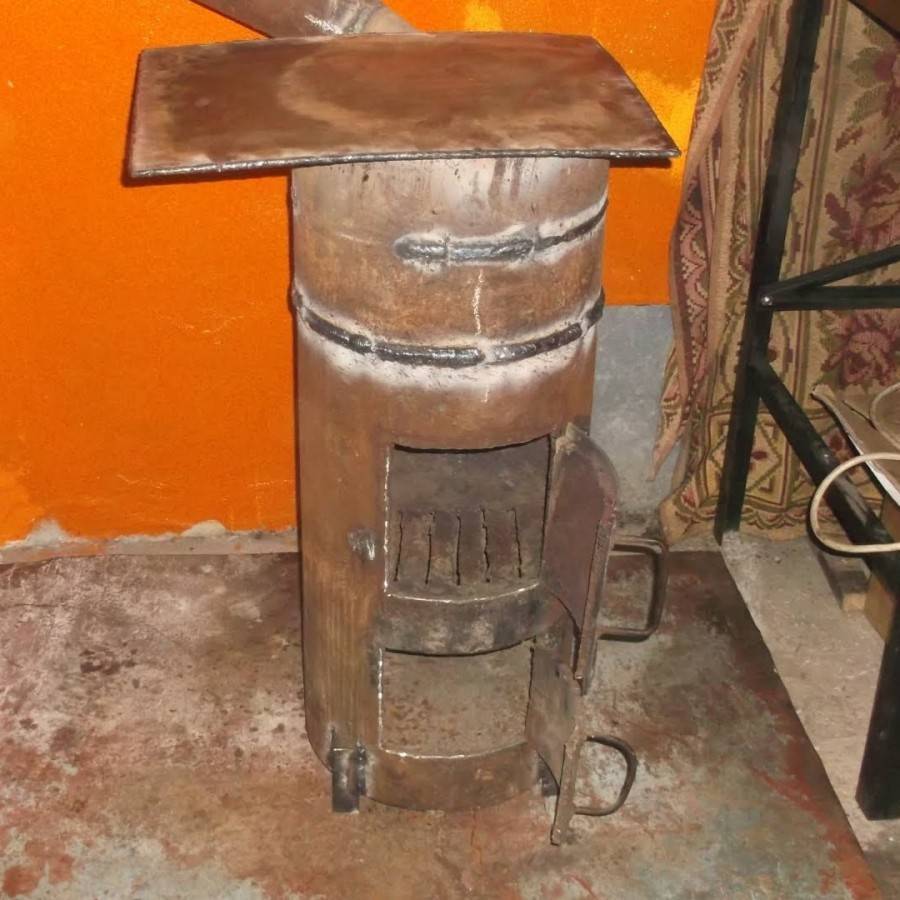

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
3. В верхнем баке устанавливаем перегородку.
4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.
