Методика и схема прогрузки дифференциальных автоматических выключателей

Введение

Эта процедура является одной из главных составляющих при монтажных работах разных установок. От исправности предохранителей зависят непрерывное функционирование электрической сети, а также обеспечение должного уровня безопасности персонала. В соответствии с нормами ПУЭ тесты следует проводить на заключительном этапе монтажа электроустановок, а реальные показатели обязаны соотноситься с обозначенными требованиями.

Наша компания имеет лицензию Ростехнадзора на осуществление испытаний и оценки работоспособности электроприборов. По итогу проведенных мероприятий вам предоставляется типовая форма отчета, согласно действующей законодательной базе. Измерять технические характеристики будут специалисты, которые имеют соответствующую подготовку и высокую квалификацию.

Протокол и периодичность прогрузки

Перед началом тестировочных испытаний целесообразно сделать шапку протокола, в который будут заноситься результаты. В документе указываются следующие параметры:

  • заданные значения выдержки времени;
  • разновидности тестированных расцепителей;
  • время срабатывания каждой из исследуемых защит;
  • значения тока короткого замыкания и перегрузки;
  • время воздействия каждого тока;
  • значения тока, при которых прибор срабатывает и остается статичным;
  • особенности реакции защит во время испытательных мероприятий.

Если полученные данные соответствуют установленным нормам, прибор рекомендуется ко вводу в эксплуатацию. Если в процессе прогрузочных работ были выявлены неисправности, подготавливают специальный документ, где указывают характер нарушений и рекомендации по их ликвидации в соответствии с ПУЭ.

Периодичность

Правила устройства электроустановок, а также Правила технической эксплуатации электроустановок потребителей никак не регламентируют периодичность проведения плановых тестирований. Однако регулярная прогрузка с постоянными интервалами является целесообразной, так как автоматы имеют свойство вырабатывать свой ресурс со временем. В паспорте или иной документации, прилагаемой к устройству, производитель указывает рекомендуемые интервалы между проведениями испытаний. На производствах такие периоды устанавливает технический руководитель. Чаще всего плановые процедуры рекомендуют проводить каждые три года. Это относится к аппаратам, установленным в производственных электросетях, и используемым для бытовых нужд. Дополнительные проверки проводятся при установке нового оборудования или капитальном ремонте старого.

Источник



Методика прогрузки

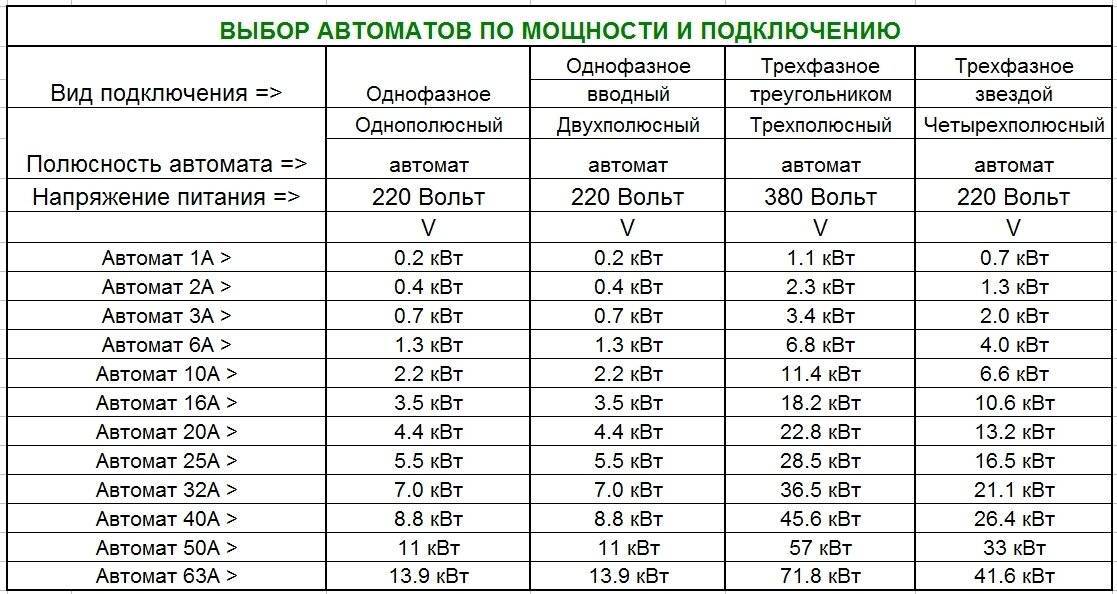

Автомат c16 автоматический выключатель

При прогрузке измеряются основные характеристики автоматов (номинальный ток, ток срабатывания защиты, время срабатывания защиты при ненормальных режимах) на специальной установке. Все работы по проверке работоспособности проводит специальный персонал, имеющий допуск к таким испытаниям, с удостоверением с отметкой о допуске к специальным работам по испытаниям электрооборудования.

В удостоверении должна быть указана группа по Технике Безопасности, и напряжение, при котором работник может проводить проверки (до или выше 1000в). Удостоверение должно быть подписано главным энергетиком предприятия, которое проводит проверочные работы. Методика прогрузки АВ в заводских условиях должна соответствовать ГОСТу по низковольтной аппаратуре управления и распределения.

Оборудование

Для того чтобы проверить (прогрузить) автоматический выключатель нужно собрать довольно простую схему в которую входит необходимое для испытания оборудование:

  • соединительные провода;
  • КУ — ключ управления;
  • ЛАТР — лабораторный автотрансформатор, для изменения нагрузки; трансформатор нагрузки или нагрузочный трансформатор (НТ);
  • амперметр в качестве шунта;
  • ТТ — трансформатор тока.

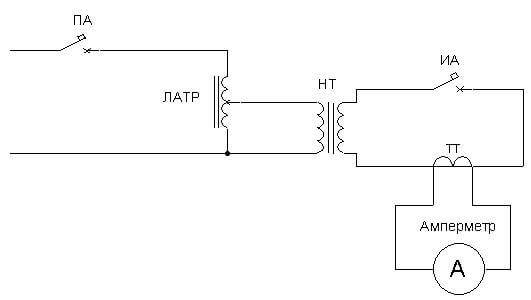

Схема устройства для проверки АВ:

Методика прогрузки требует частичного демонтажа аппарата, после проверки исправности — обратного монтажа. Устройство для проведения испытания может быть другого типа, главное чтобы на АВ подавался ток искусственного короткого замыкания с измерением его значения, и учетом времени срабатывания защиты автомата в электрической сети.

Существуют даже специальные комплекты для проверки АВ, например СИНУС-1600, показанный на фото:

Сам процесс

Прогрузка автоматического выключателя с электромагнитным расцепителем осуществляется для определения времени срабатывания автомата в пределах защищаемой зоны по заводским характеристикам. Для этого на устройстве для испытания выставляется ток нагрузки, который равняется максимальному амперажу для данного типа АВ и время, согласно заводским характеристикам.

Для проведения проверки теплового расцепителя на испытательной установке выставляется трехкратный ток нагрузки и максимальное время срабатывания на отключение, согласное заводским характеристикам. Обычно это время от 5 сек. до 0,5мин.

Подробно все действия по проверке автомата рассмотрены на видео:

Как прогрузить АВ первичным током

Испытания в домашних условиях

Все результаты проводимых работ заносятся в протокол. В документе отражается величина наводимого ампеража и время срабатывания автомата. Протокол прогрузки подписывается лицом, проводящим испытания. Образец заполнения протокола проверки предоставлен ниже:

Сроки испытаний

Периодичность испытаний должна быть оговорена в сопроводительных нормативных документах завода-изготовителя, но рекомендуемая проверка — раз в три года при нормальной эксплуатации автоматического выключателя при номинальном токе нагрузки. При аварийных срабатываниях или ненормальной работе АВ периодичность может быть изменена, и должна быть проведена внеплановая проверка. Все рекомендации относятся к бытовым автоматам и выключателям, установленным в производственных помещениях.

Согласно ПУЭ гл.3.2, пункт 1.8.37 прогрузка автоматических выключателей на вводных и секционных аппаратах защиты, сетях аварийного освещения, пожарной сигнализации — 2% АВ групповых сетей. Требования ПУЭ для других электроустановок 1% всех устанавливаемых автоматов.

В случае обнаружения автоматических выключателей, не соответствующих заводским характеристикам, проводится методика проверки всей партии. После проведения прогрузки на каждый аппарат должен быть поставлен штамп с логотипом лаборатории, проводящей испытание, датой проведения и словом «Испытано» или «Годен до … (дата)». Это свидетельствует о том, что автомат прошел проверку и годен к эксплуатации.

Вот по такой методике выполняется проверка автоматических выключателей напряжением до 1000 В. Как вы видите, прогрузить автомат можно даже прибором, собранным в домашних условиях, главное — знать технику безопасности и технологию испытаний. Надеемся, теперь вы знаете, что и как делать, чтобы самостоятельно проверить отключающую способность аппарата защиты.

Будет интересно прочитать:

  • Почему срабатывает УЗО в щитке
  • Как проверить работоспособность ТЭНа
  • Как пользоваться мегомметром

Прогрузка автоматов: методы, протоколы и периодичность

Электромонтажные работы на любом объекте должны заканчиваться приёмо-сдаточными испытаниями и измерениями, которые выполняются по методикам, указанным в нормативно-технической документации (ПТЭЭП и ПУЭ). Одним из их видов является прогрузка автоматов, позволяющая проконтролировать соответствие параметров выключателей номинальным данным. Контроль состояния защитной автоматики, электромонтаж которой выполняется согласно проекту, позволяет предотвратить угрозу коротких замыканий (КЗ).

Общие сведения

При прогрузке, в первую очередь, выполняется проверка таких физических величин:

  • номинальных значений силы тока, допустимых для нормальных рабочих режимов;
  • токов срабатывания защитной автоматики – максимального значения, на которое реагирует автоматический выключатель при аварийной ситуации (при КЗ или перегрузке);
  • периодов срабатывания системы – времени, которое требуется автоматам для отключения цепи.

Определение этих параметров и сравнение с нормативными значениями и является основной задачей проверок выключателей электролабораторией. При несовпадении результатов с проектными данными требуется доработка сети (с заменой автоматов) и выполнение повторной прогрузки.

Выбивает автоматический выключатель при включении электротехники

Если при включении бытовой техники выбивает автоматический выключатель, то можно предположить что неисправность в данном бытовом приборе. В этом приборе, скорее всего, произошло короткое замыкание. Возможен вариант, когда бытовой прибор исправен, а неисправна электропроводка на участке от автомата до розетки.

Причина неисправности электропроводки возможна в старой изоляции или отсыревших стен. Когда при включении бытовых приборов небольшой мощности защита не отключается, а при включении прибора большей мощности срабатывает автомат, то данный электрический прибор можно проверить на другой розетке в другой комнате (на другом участке электропроводки).

Если прибор работает нормально, то неисправность нужно искать в электропроводке, поочередно заменяя участок электропроводки временным кабелем с подключением данного мощного прибора или другой похожей нагрузки.

Прогрузка автоматических выключателей лучшая цена в Москве

НАИМЕНОВАНИЕ РАБОТЕДИНИЦА ИЗМЕРЕНИЯЦЕНА
Испытание автоматических выключателей1-полюсный автомат90 руб.
3-полюсный автомат: до 50 А до 200 А до 1000 А> 1000 А180 руб. 230 руб. 360 руб.430 руб.

Электротехническая лаборатория«МОСЭНЕРГОТЕСТ» предлагает услуги по проведению электроизмерения. Среди них – прогрузка автоматов и автоматических выключателей, которую мы осуществляем на коммерческих и жилых объектах в Москве по выгодным ценам.

Проверка работоспособности электроустановок играет важнейшую роль при монтаже различного оборудования. От нее зависит бесперебойная работа электросети, а также безопасность людей, находящихся в помещении. Проверка автоматов защиты входит в спектр услуг по тестировании элекроустановок: она дает гарантию безопасной работы оборудования. Проводится она на заключительном этапе электромонтажа. Согласно ПУЭ, аппараты защиты должны иметь показания, соответствующие номинальным данным.

Основные характеристики автоматических выключателей

К числу основных характеристик автоматических аппаратов защиты относятся следующие:

  1. Номинальный ток: допустимая величина тока при работе сети в нормальном режиме.
  2. Время отключения автоматического аппарата защиты. То есть время срабатывания защиты при коротком замыкании или перегрузке.
  3. Ток срабатывания защиты. То есть характеристики величины тока во время перегрузки или короткого замыкания.

ГОСТ на автоматические аппараты защиты подразумевает соответствие всех перечисленных величин данным, указанным в технической документации. Во время проверки они и исчисляются.

Устройство прогрузки автоматических выключателей

Устройство прогрузки автоматических аппаратов защиты применяется для проверки первичным током. Выбор таких устройств достаточно широк, поэтому найти то, которое подходит для любого типа автомата и любой величины номинального тока, достаточно просто.

Стандартное устройство состоит из нескольких элементов, в частности:

  • ключа управления;
  • лабораторного автотрансформатора;
  • нагрузочного трансформатора;
  • амперметра;
  • трансформатора тока;
  • секундомера;
  • соединительных проводов.

Проверяются с помощью такого оборудования автоматы с большим и малым током. При проверке автоматических аппаратов защиты с большим током подключается более мощный нагрузочный трансформатор и источник питания.

Методика прогрузки автоматических выключателей

При осуществлении проверки автоматов проверяются уровень его защиты, например, электромагнитная(то есть, мгновенная), а также тепловая (то есть, с выдержкой по времени). Чтобы осуществить прогрузку, специалисты знакомятся с информацией об автоматическом аппарате защиты, указанной в его техническом паспорте, и находят там график времятоковых характеристик срабатывания.

Электромагнитная защита проверяется восьмикратным током 48, тепловая – трехкратным током 18. В первом случае автомат должен отключиться максимум за 0,01 секунды, во втором – за период от 3-х до 80 секунд. Если при проверке автомат не выключается в течение указанного временного периода, это свидетельствует об его неисправности.

Периодичность проведения прогрузки автоматов и проверки выключателей

Периодичность проведения проверки аппаратов защиты определяется стандартами завода-изготовителя данных устройств. Но, согласно наблюдениям, автоматические выключатели могут выходить из строя гораздо раньше наступления сроков проведения испытаний. Именно поэтому рекомендуется тестировать их не реже, чем раз в три года. Это позволит избежать различных последствий, вызванных поломками в автоматических аппаратах защиты.

Прогрузка автоматических выключателей лучшая цена в Москве

НАИМЕНОВАНИЕ РАБОТЕДИНИЦА ИЗМЕРЕНИЯЦЕНА
Испытание автоматических выключателей1-полюсный автомат90 руб.
3-полюсный автомат: до 50 А до 200 А до 1000 А> 1000 А180 руб. 230 руб. 360 руб.430 руб.

Электротехническая лаборатория«МОСЭНЕРГОТЕСТ» предлагает услуги по проведению электроизмерения. Среди них – прогрузка автоматов и автоматических выключателей, которую мы осуществляем на коммерческих и жилых объектах в Москве по выгодным ценам.

Проверка работоспособности электроустановок играет важнейшую роль при монтаже различного оборудования. От нее зависит бесперебойная работа электросети, а также безопасность людей, находящихся в помещении. Проверка автоматов защиты входит в спектр услуг по тестировании элекроустановок: она дает гарантию безопасной работы оборудования. Проводится она на заключительном этапе электромонтажа. Согласно ПУЭ, аппараты защиты должны иметь показания, соответствующие номинальным данным.

Основные характеристики автоматических выключателей

К числу основных характеристик автоматических аппаратов защиты относятся следующие:

  1. Номинальный ток: допустимая величина тока при работе сети в нормальном режиме.
  2. Время отключения автоматического аппарата защиты. То есть время срабатывания защиты при коротком замыкании или перегрузке.
  3. Ток срабатывания защиты. То есть характеристики величины тока во время перегрузки или короткого замыкания.

ГОСТ на автоматические аппараты защиты подразумевает соответствие всех перечисленных величин данным, указанным в технической документации. Во время проверки они и исчисляются.

Устройство прогрузки автоматических выключателей

Устройство прогрузки автоматических аппаратов защиты применяется для проверки первичным током. Выбор таких устройств достаточно широк, поэтому найти то, которое подходит для любого типа автомата и любой величины номинального тока, достаточно просто.

Стандартное устройство состоит из нескольких элементов, в частности:

  • ключа управления;
  • лабораторного автотрансформатора;
  • нагрузочного трансформатора;
  • амперметра;
  • трансформатора тока;
  • секундомера;
  • соединительных проводов.

Проверяются с помощью такого оборудования автоматы с большим и малым током. При проверке автоматических аппаратов защиты с большим током подключается более мощный нагрузочный трансформатор и источник питания.

Методика прогрузки автоматических выключателей

При осуществлении проверки автоматов проверяются уровень его защиты, например, электромагнитная(то есть, мгновенная), а также тепловая (то есть, с выдержкой по времени). Чтобы осуществить прогрузку, специалисты знакомятся с информацией об автоматическом аппарате защиты, указанной в его техническом паспорте, и находят там график времятоковых характеристик срабатывания.

Электромагнитная защита проверяется восьмикратным током 48, тепловая – трехкратным током 18. В первом случае автомат должен отключиться максимум за 0,01 секунды, во втором – за период от 3-х до 80 секунд. Если при проверке автомат не выключается в течение указанного временного периода, это свидетельствует об его неисправности.

Периодичность проведения прогрузки автоматов и проверки выключателей

Периодичность проведения проверки аппаратов защиты определяется стандартами завода-изготовителя данных устройств. Но, согласно наблюдениям, автоматические выключатели могут выходить из строя гораздо раньше наступления сроков проведения испытаний. Именно поэтому рекомендуется тестировать их не реже, чем раз в три года. Это позволит избежать различных последствий, вызванных поломками в автоматических аппаратах защиты.

Кстати, касается все вышеизложенное не только автоматов, установленных на предприятиях, но и устройств, используемых в быту.

Протокол прогрузки автоматических выключателей по ПУЭ

После проведения проверки, все данные по наводимому току и выдержке по времени, полученные в результате испытаний первичным током, заносятся в протокол. В случае обнаружения неисправностей, составляется дефектная ведомость, в которой указаны неполадки и даны рекомендации по их устранению согласно ПУЭ

Электролаборатория«МОСЭНЕРГОТЕСТ» осуществляет прогрузку автоматических выключателей максимально качественно и профессионально. Наши специалисты имеют необходимые группы допуска для проведения таких типов работ.

Если вы решили сделать заказ, напишите нам в форме обратной связи, обозначив свою проблему. Спустя короткий промежуток времени с вами свяжется наш специалист.

Протокол прогрузки автоматических выключателей

После каждого проведенного испытания подготавливается протокол. Приборы, с помощью которых проводились проверки автоматических устройств, изначально должны быть поверены, что подтверждает наличие свидетельства.

Для заполнения протокола задействуют:

  • сотрудников, которые прошли подготовку по специальной программе и аттестовались не ниже чем на 3 группу;
  • главного специалиста, ответственного за работу, имеющего не ниже 5 разряда;
  • проверяющих, которых должно быть не менее 2.

Важно! При проверке определяется работоспособность электроустановок и электросетей, поэтому неподготовленным работникам выполнять эту задачу не допускается. Специалисты, не прошедшие подготовку, к испытаниям не допускаются. Специалисты, не прошедшие подготовку, к испытаниям не допускаются

Специалисты, не прошедшие подготовку, к испытаниям не допускаются

При заполнении протокола учитываются следующие нюансы:

  • вверху справа указываются сведения о заказчике, объекте исследования и конкретное время проверки;
  • слева вверху указывается информация о лаборатории (название, свидетельство, действие лицензии);
  • в акте прописывается его номер, какие условия соблюдались при проведении, цель задачи, заполнение таблицы.

Табличные данные:

  • выключатель с номером;
  • маркировка и место на схеме;
  • расцепители, их тип действия;
  • номинальный ток;
  • отклик (задержка);
  • уставка;
  • проведение проверки короткого замыкания и тока перегрузки.

Оформленные результаты

Важно! В документе необходимо поставить печать и обязательна подпись специалистов. Образцы и примеры для заполнения указаны в методичках

Основы прогрузки автоматов

Главными функциями автоматических переключателей являются активация и размыкание электрических цепей. Последний процесс инициируется, когда напряжение падает серьезно ниже нормы, цепь перегружается или происходит инцидент короткого замыкания. Когда мастера делают прогрузку автоматов, они преследуют цель проверить корректность функционирования расцепителей, пропуская через них электрический ток, идущий от специально сконструированной установки.

К числу ситуаций, в которых рекомендуется производить данную процедуру, относятся:

  • капремонт выключателя или иного электрооборудования;
  • приобретение нового прибора;
  • окончание ремонта электрической установки.

Также производится плановая профилактическая прогрузка с определенной периодичностью, установленной на предприятии. Механизм процедуры основан на воздействии электромагнита на расцепитель, вследствие которого происходит активация последнего и прибор прекращает работать. Корректно организованная процедура позволит выявить, способно ли устройство предохранить сеть от разного рода неприятных инцидентов. Оно должно защищать от возгорания и избыточных нагрузок (частые явления при повреждениях изоляционного материала проводов и перепадах давления) и от получения пользователем удара электротока в короткозамкнутой цепи. Если прибор прошел испытания, он признается исправным и годным для рутинного использования.

Основные характеристики автоматических выключателей

Выключатели-автоматы принадлежат к категории защитных приборов. Они предохраняют электрическую цепь от последствий короткого замыкания: когда случается инцидент, устройство должно сразу же выключиться, чтобы не возникло искрения или горения. Для электрического оборудования используются разные типы автоматов, подходящие по техническим характеристикам. Для работы с напряжением менее 1000 В применяют выключатели с литым корпусом (выдерживают ток до 3,2 кА), воздушные силовые (критический показатель – 6,3 кА), а также устройства с модульным строением.

К главным характеристикам приборов относятся:

  • ток срабатывания – значение, при котором активируется переключатель в случае перегрузки или замыкания;
  • временной интервал, по истечении которого срабатывает устройство;
  • номинальное значение тока, при котором прибор может функционировать в обычном режиме.


Время-токовые характеристики автоматических выключателей АП-50 Во время процедуры прогрузки выполняется замер этих показателей. Процедуру нельзя назвать простой, к ее реализации допускается только высококвалифицированный персонал электротехнической лаборатории после прохождения специального обучения.

Прогрузка автоматов

Испытание (прогрузка) автоматических выключателей, проверка срабатывания — автоматические выключатели предназначаются для обеспечения надлежащей защиты электроприемников и распределительных сетей переменного электротока при повреждении изоляции (в результате аварий).

Для того чтобы убедиться в их работоспособности, соответствии нормам и требованиям, качественном выполнении возложенных функций проводится испытание автоматических выключателей. Прогрузка автоматических выключателей производится при соблюдении следующих условий:

  1. Вертикальное положение автоматического выключателя.
  2. Отключение испытуемого автоматического выключателя от сети.
  3. Частота сети, при которой осуществляется проверка автоматических выключателей – 50Гц (±5Гц).

Для чего производят прогрузку АВ

Важность предохранительных устройств в системах энергоснабжения (кстати, не только в них) беспрецедентна. Именно они предотвращают пожары, а также выход из строя дорогостоящих электроустановок и кабельных линий. В отличие от плавких вставок (пробки, предохранители), автоматические выключатели могут применяться даже в случае многократного возникновения короткого замыкания или превышения максимально допустимого тока

Этим фактом, а также тем, что их можно просто и быстро включать либо выключать, обусловлена их актуальность распространенность. К тому же они, по большей части, ремонтопригодны

В отличие от плавких вставок (пробки, предохранители), автоматические выключатели могут применяться даже в случае многократного возникновения короткого замыкания или превышения максимально допустимого тока. Этим фактом, а также тем, что их можно просто и быстро включать либо выключать, обусловлена их актуальность распространенность. К тому же они, по большей части, ремонтопригодны.

Для уверенности в надежной работе автомата необходимо производить его прогрузку. Такое испытание автоматических выключателей проводится с целью определения их соответствия заявленным производителем характеристикам, что, в итоге, благотворно скажется на качестве защиты сети.

Как устроен и работает автоматический выключатель

Основным элементом любого автомата является расцепитель, размещенный в его корпусе, который, в свою очередь снабжен рычагом для включения/отключения устройства. Также внутри корпуса предусмотрены дугогасительные камеры с искрогасительными пластинами, предотвращающие искрение контактов и, соответственно, возникновение возгорания.

Автоматы выпускаются с возможностью коммутации от 1 до 4 линий одним выключателем.

По способу срабатывания различают следующие типы расцепителей:

  • электромагнитные;
  • тепловые;
  • электронные, могут также выпускаться в виде блока защиты, управляемым микропроцессором.

Электромагнитный представляет собой катушку с сердечником (электромагнит), который жестко связан с механизмом разрыва линии. При превышении тока отсечки это устройство разрывает цепь. Преимущество мгновенного срабатывания в этом случае нивелируется тем, что ток должен значительно превышать допустимое значение, в два раза минимум.

Принцип действия теплового расцепителя основан на изменении формы биметаллической пластины во время ее нагрева, проходящим через нее электрическим током. Именно она связана с механизмом расцепления контактов. Отличается достаточно высокой инертностью, как до срабатывания, так и во время повторного включения, ведь набор и потеря температуры – характеристики протяженные во времени.

Электронный вариант наиболее сложен и, соответственно, дорог. Поэтому его применение подразумевает коммутацию весьма высоких напряжений и токов. Но именно он позволяет добиться оптимальной время-токовой характеристики, соответствующей необходимым требованиям.

Стоит отметить, что, вне зависимости от типа устройства, прогрузка автоматических выключателей – процесс нужный и даже необходимый, учитывая возможный ущерб от ненадлежащей работы аппарата.

Методика испытаний при прогрузке АВ

Для проведения проверки ключевых характеристик выключателей используются специальные испытательные устройства для прогрузки автоматов. Их ассортимент достаточно широко представлен на рынке приборами как отечественного, так и иностранного производства. Их конструкция практически ничем не отличается и включает в себя три трансформатора (трансформатор тока, нагрузочный и ЛАТР). Контроль тока осуществляется входящим в цепь аппарата амперметром, а время сработки индицируется на дисплее.

Прогрузка автоматических выключателей: устройство, протокол и периодичность проведения

Прогрузка автоматических выключателей – один из методов, используемых для проверки корректности функционирования данного вида устройств и соответствия их установленным госстандартам. Прогрузить выключатель можно установкой, собранной по специальной схеме.

Основы прогрузки автоматов

Автоматический выключатель

Главными функциями автоматических переключателей являются активация и размыкание электрических цепей. Последний процесс инициируется, когда напряжение падает серьезно ниже нормы, цепь перегружается или происходит инцидент короткого замыкания. Когда мастера делают прогрузку автоматов, они преследуют цель проверить корректность функционирования расцепителей, пропуская через них электрический ток, идущий от специально сконструированной установки.

К числу ситуаций, в которых рекомендуется производить данную процедуру, относятся:

  • капремонт выключателя или иного электрооборудования;
  • приобретение нового прибора;
  • окончание ремонта электрической установки.

Схема прогрузки автоматических выключателей

Также производится плановая профилактическая прогрузка с определенной периодичностью, установленной на предприятии. Механизм процедуры основан на воздействии электромагнита на расцепитель, вследствие которого происходит активация последнего и прибор прекращает работать.

Корректно организованная процедура позволит выявить, способно ли устройство предохранить сеть от разного рода неприятных инцидентов. Оно должно защищать от возгорания и избыточных нагрузок (частые явления при повреждениях изоляционного материала проводов и перепадах давления) и от получения пользователем удара электротока в короткозамкнутой цепи.

Если прибор прошел испытания, он признается исправным и годным для рутинного использования.

Устройство для прогрузки АВ

Методика прогрузки автоматических выключателей подразумевает искусственное создание замкнутого контура с опцией постепенной регулировки показателя электротока. Этот принцип использует любой выпускаемый в продажу прогрузочник автоматов. Существуют устройства, рассчитанные на разные значения номинального тока.

Можно собрать установку самостоятельно. Один из примеров – конструкция с использованием трех видов трансформаторных устройств: одно из них отвечает за нагрузку, другое работает с электротоком, третье – лабораторный автоматический прибор. Также в схему входят шунтовой амперметр, управляющий ключ, секундомер и кабели.

Функция последних – соединять выключатель, подвергающийся испытаниям, с выводами контролируемого тока. Такая конструкция может создать на вторичной катушке трансформатора нагрузки электроток около 50 А.

Можно использовать ее и для тестирования переключателей, рассчитанных на большие значения тока, но тогда потребуются источник питания и нагрузочный прибор с высокой мощностью.

Методика прогрузки автоматов

Прогрузка автоматов делается по единому алгоритму. Сначала нужно изучить техническую документацию прибора и определить характеристики, которые нужно проверить. Затем тестируется функционирование расцепителей: сначала всегда работают с электромагнитным блоком, затем – с тепловым. Затем результаты заносят в подготовленный протокол о проведенных работах.

Условия проведения проверок

При проведении полной регламентной проверки УЗО, ответственное лицо последовательно выполняет следующие операции:

  • Контроль срабатывания автомата для предотвращения удара человека электротоком.
  • Проверка сопротивления полимерной изоляции всех токопроводящих частей устройства.
  • Анализ соответствия технических характеристик автомата реальным рабочим показателям, отображённым в заводском паспорте прибора.
  • Визуальный осмотр с идентификацией физического износа подвижных частей УЗО.
  • Проверка свободного хода подвижных частей устройства путём превышения нагрузки или моделирования тока короткого замыкания.
  • Инспекция нормального срабатывания автомата путём задания многократных кратковременных импульсных скачков напряжения в сети.

При проведении испытаний, согласно действующим ГОСТ, требуется соблюдение определённых условий:

  • Проверка автоматов должна проводиться в закрытом пространстве, исключающем резкое изменение температурно-влажностных параметров окружающей среды. При повышенной влажности или при наличии атмосферных осадков, устройство может срабатывать некорректно, что препятствует получению достоверных сведений о нормальной эксплуатации УЗО.
  • Минимальная температура воздуха в месте проведения испытания должна составлять не менее +5 оС.
  • Предельно допустимая температура, не вызывающая серьёзных нарушений при эксплуатации прибора, составляет не более 40 оС.
  • Оптимальные температурно-влажностные параметры для проведения испытаний составляют от 20 до 25 оС при идеальной концентрации водяных паров в воздухе в пределах от 60% до 80%.
  • При инструментальном контроле работоспособности УЗО, рабочая частота электрического тока не должна превышать 50 Гц.
  • При проведении испытаний на лабораторном стенде, автомат УЗО должен располагаться горизонтально, что обязывает произвести демонтаж прибора из электрического щитка.

После составления протокола о приведённых испытаниях, комиссия, состоящая из отвесных лиц, удостоверяет предоставленные сведения личными подписями. К проведению официальных испытаний допускаются аттестованные лаборанты, имеющие диплом о профильном образовании и сертификат, свидетельствующий о прохождении аттестации.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
