Обзор термостатов для отопительных систем, особенности установки в насосах, котлах и радиаторах

Открытая логика

Есть и свободно программируемые типы приборов с открытой логикой. Они тоже часто встречаются в насосных изделиях циркуляционного типа. Такие устройства можно легко настроить под любые условия окружающего пространства и температурные режимы.

Но управлять ими довольно сложно, требуется специальная квалификация. Потому они и не получили широкого распространения, в приборах циркуляционного вида закрытая логика встречается чаще всего.

Не стоит экономить на приобретении терморегулятора для отопительной системы, ведь это изделие в разы повышает продуктивность и эффективность.

Типичные ошибки комбинированных систем

Желание сэкономить приводит к различным вариациям предлагаемых схем. В процессе упрощения иногда исключают важные элементы и система отопления в итоге выглядит так:

Но так делать все же неправильно, потому что:

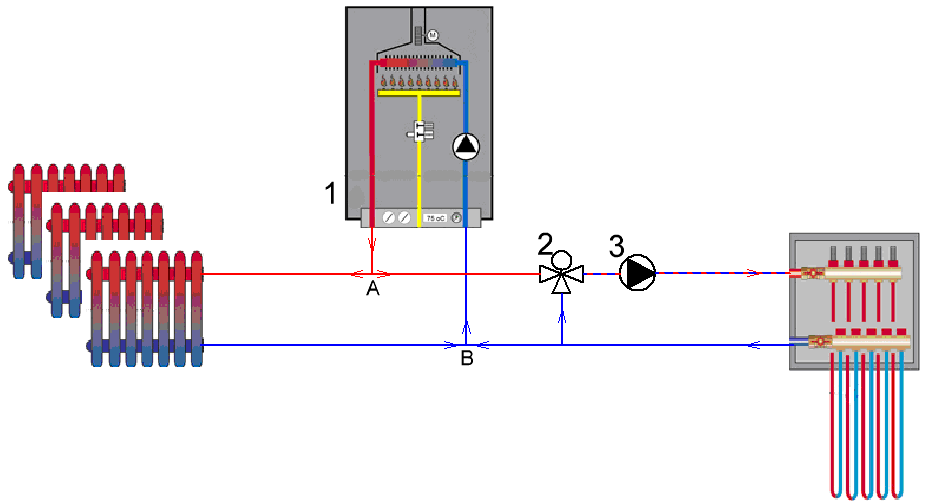

  1. В этой схеме отсутствует развязка (независимость) двух оставшихся насосов котла 1 и контура теплых полов 3, т.к. они подключены к общим точкам схемы A и B, между которыми есть большое гидравлическое сопротивление. В отличие от схемы с гидравлической стрелкой, где между точками A и B (D и C) сопротивление очень мало (на то он и гидравлический разделитель).
  2. В некоторых ситуациях (когда все радиаторы закрыты, а теплый пол работает) насос котла и насос теплых полов работают последовательно, мешая друг другу. Это приводит к изменениям расхода теплоносителя через теплообменник котла.
  3. В ситуациях, когда работают и радиаторы, и теплый пол, насос теплых полов 3 при определенных положениях смесительного клапана 2 снижает перепад давления между точками A и B и тем самым снижает циркуляцию теплоносителя через контур радиаторов.
  4. А в случае остановки котла 1, насос теплых полов 3 все равно гоняет теплоноситель через котел и через контур радиаторов, создавая паразитную циркуляцию. И если с паразитной циркуляцией через контур радиаторов можно бороться установкой обратного клапана (в точке A по направлению к радиаторам), то с паразитной циркуляцией через котел справиться не получится.
  5. Т.к. не поставили защитный термостат 6, то при аварийных ситуациях (например, заклинил смесительный клапан) при попадании слишком горячего теплоносителя (свыше 55°С) в трубы теплого пола может произойти разрушение стяжки пола и напольного покрытия. Да и трубы спасибо не скажут, если в них подать градусов 80.
  6. Из-за того, что нет перепускного клапана в контуре теплых полов, то при закрытии всех петель теплого пола (автоматикой или просто шаловливыми ручками) циркуляция теплоносителя в контуре прекращается и насос 3, который, конечно же, никто не выключил (ну забыли, с кем не бывает) работает на закрытую задвижку и греется. Конечно, хороший циркуляционный насос типа Grundfos UPS 25-40(60) может, наверное, и год проработать в таком режиме, но рано или поздно и он выйдет из строя.

Защитный (предохранительный) термостат нужен всегда.

А вот перепускной клапан можно и не ставить, когда:

  • хотя бы одна петля пола будет всегда открыта;
  • или циркуляционный насос будет с частотным регулированием;
  • или автоматика управления контурами подогрева умеет управлять и циркуляционным насосом, отключая его, когда все петли теплого пола закроются.

Исходя из недостатков модифицированной схемы, мы призываем не использовать её при монтаже смешанной системы отопления дома.

Монтаж насосов Вило

Сегодня на рынке большой популярностью пользуются насосы Вило. Они отличаются хорошими техническими характеристиками. Большое разнообразие размеров резьбовых и фланцевых соединений позволяет выбрать именно такое насосное оборудование, которое идеально подойдет для монтажа в существующую систему отопления. А сам радиатор отопления задействован в работу не будет.

Стоит рассмотреть, как подключить насос на отопление Вило. Монтаж агрегатов вило не представляет большого труда. Устанавливать насос Wilo можно непосредственно на трубопроводе. Существуют разные модели. Если помещение имеет небольшую площадь (до 750 кв.м), то стоит отдать предпочтение модели Wilo-Star-RS. Насосы данной серии оснащены трехступенчатыми переключателями. Для питания нужен ток с напряжением в 230 вольт. Прибор может работать при температуре рабочей жидкости от -10 до +110 градусов. При этом окружающая температура должна быть не более +40 градусов.

Монтаж данного агрегата предполагает горизонтальное размещение его вала. Клеммная коробка имеет два кабельных вывода. Поэтому насос Wilo для отопления можно подключить к электросети с любой стороны. Благодаря пружинному устройству клемм, кабель подсоединяется очень просто.

Таким образом, подключение насоса для отопления – работа не сложная. И ее можно проделать самостоятельно. Главное, грамотно подобрать насосное оборудование, знать особенности монтажа и соблюдать ряд правил во время установки прибора.

Механические модели

Клапан и термическая головка – главные элементы, без которых невозможно представить практически ни один терморегулятор. При этом последняя выполняет функцию чувствительного элемента. Этим деталям не нужна энергия извне для того, чтобы правильно работать.

В свою очередь, несколько составных частей есть и у термической головки. Это регулятор и привод, жидкостный элемент, иногда встречаются упругие или газовые детали как альтернатива ему.

Внутреннее устройство

Выбирая регулятор температуры, необходимо учитывать все факторы, которые в будущем могут сказаться на работе устройства. Главные его части следующие:

  1. шкала с настройкой;
  2. фиксирующее заданную температуру, кольцо;
  3. механизм компенсационного действия;
  4. накидная гайка;
  5. шток;
  6. золотник;
  7. разъемное соединение;
  8. чувствительный элемент;
  9. термостатический элемент;
  10. термостатический клапан.

Как последовательно встроить вспомогательное устройство в систему отопления

Для монтажа циркуляционного насоса используют однотрубную или двухтрубную систему отопления. Перед началом обязательно изучите инструкцию, приложенную к прибору. Во время подготовки из обвязки удаляют воду, затем проводят чистку труб от грязи, коррозии и накипи. Устройство монтируют согласно плану, заполняют теплоносителем и начинают эксплуатировать.

Насос предпочтительней ставить на обратку, используя байпас. Последний помогает перекрывать ток жидкости, если возникла необходимость замены деталей или устранения неисправностей.

Учитывайте диаметр трубы отвода: она должна быть меньше, чем магистраль.

С обеих сторон байпаса размещают краны для защиты от аварий. При необходимости, их перекрывают. На центральную часть обвязки устанавливают ещё один. Он помогает направить рабочую жидкость в насос циркуляции. Перед входом желательно поставить фильтр, очищающий воду от примесей и твёрдых солей.

Рекомендации по выбору радиаторов для системы

  • Чугунные радиаторы. Самые старый вариант и наиболее надежный, так как они прочны и долговечны (срок службы более 50 лет). Хорошим плюсом является то, что чугун медленно нагревается и медленно остывает. При правильной покраске и температуре теплоносителя выше 95 °C отлично работают в качестве излучателя тепловых волн, при этом не выделяя никаких вредных веществ. Минусом будет большая масса. Стоимость средняя, простого вида дешевле, а изысканного вида более дорогие.
  • Биметаллические радиаторы. Являются самым последним достижением промышленности. Состоят из разных металлов, в основном используется сталь внутри и алюминий снаружи секций. Заявленные сроки эксплуатации более 40 лет, неприхотливы к теплоносителю и условиям эксплуатации, но существенным минусом является самая высокая стоимость по сравнению с остальными видами. Обладают современным внешним видом.
  • Алюминиевые. Дешевые, легкие, но с малым сроком службы, так как быстро окисляются от химически активного теплоносителя.
  • Стальные панельные. Вполне приемлемый вариант для частного дома, обладают хорошей теплоотдачей, и приятным внешним видом. Минусом является также небольшой срок службы, подверженность ржавчине.
  • Стальные трубчатые, то же самое, что и панельные, только отличаются большей надежностью, немного меньшей теплоотдачей и большим выбором конструкции и цветовой гаммы, что активно используется при дизайне интерьера.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

  • Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
  • Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

  • Быстрое распределение горячей воды по всей магистрали;
  • Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
  • Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Термостатические головки

Термостатические элементы на терморегуляторы отопления бывают трех видов — ручные, механические и электронные. Они выполняют одни и те же функции, различаются разным уровнем комфорта и возможностями.

Ручные

Ручные термостатические регуляторы работают как обычный кран — поворачивая регулятор в ту или другую сторону, регулируется пропуск количества теплоносителя. Самые дешевые и надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства недорогие, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Сложное устройство, которое поддерживает заданную температуру автоматически. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен антифризом. Антифриз имеет большой коэффициент расширения — при нагревании он сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока антифриз в сильфоне не нагрелся, шток поднят. При повышении температуры, цилиндр увеличивается в размерах (расширяется антифриз), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и антифриз в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, объем теплоносителя проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении поддерживается корректно, но вообще дельта зависит от того, насколько инертным является антифриз в сильфоне. Он заполняться может каким-то газом вместо антифриза. Газы быстрее реагируют на изменения температуры, чем антифриз, но технологически их производить сложнее.

Антифриз или газ в сильфоне — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка 0,5 °С, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механический термостатический регулятор должен по направлению в комнату. Так измеряется температура точнее. Из-за приличных размеров, такой способ установки возможен не всегда. Также можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с регулятором при помощи капиллярной трубки. Распологается он в любой точке, в который вам удобнее измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Каким проводом можно подключать комнатные термостаты?

Еще одним немаловажным моментом в подключении термостата является выбор провода.

Обычно, сечение и количество жил указываются в инструкции на конкретное изделие.

Кроме этого надо помнить о расстоянии от термостата до котла или хаба, которому подключается термостат — если выход на термостате потенциальный, то длина провода может оказать существенное влияние на работу автоматики.

Связано это с падением напряжения на проводе. Чтобы его уменьшить, стоит взять провод максимально большого сечения.

Чаще всего для подключения механических термостатов используют двухжильный провод с сечением 0,5 или 0,75 «квадратов».

Для электронных, как я описывал выше, важно учитывать длину провода. Чем длиннее провод, тем больше должно быть сечение (обычна сечение не превышает 1,5 «квадрата»)

Чем длиннее провод, тем больше должно быть сечение (обычна сечение не превышает 1,5 «квадрата»).

Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия.

Выбираем прибор

Чтобы выбрать термостат для радиатора отопления, следует определиться с техническими параметрами установленной отопительной системой. А именно перед покупкой необходимо узнать:

  • Габариты клапана. Измерьте диаметр пробки в батарее или трубы, где планируется установка.
  • Одно или двухтрубная система. С двумя трубами нагрузка на термостат выше, поэтому и выбирать оборудование необходимо с более высоким уровнем гидравлического сопротивления.
  • Если система с циркуляционным насосом, то в описании к терморегулятору будет указано, подходит ли он для нее.

Схема одно и двухтрубного подключения

А также самостоятельно или проконсультировавшись с продавцом, выберите по типам терморегулятор для себя:

  • Механика или автоматика.
  • Жидкость или газ.
  • Температура (от 5 до 30 градусов тепла).

Цены будут различаться у фирм производителей, и влиять на них будет механический или автоматический датчик температуры для отопления вы выберите.

Например, вот таблица с примерной стоимостью.

DanfossИзображениеOverntropИзображениеLuxorИзображение

Терморе-
гуляторы
835610765
Прямая
подача
790738518
Обратная
подача
790738518
Нижние
угловые
на две
трубы
960770890
Угловая
подача
570448365

Можно найти более дешевые модели, так как от производителя цена варьируется довольно сильно. Для автоматических терморегуляторов с выносным датчиком можно увидеть цены от 750 рублей и выше, программируемое оборудование стоит от 680 рублей.

Цены представлены средние, в зависимости от региона и варианта покупки (через обычный магазин или интернет).

Особенности установки

Терморегулятор будет работать эффективно при грамотной установке. В первую очередь нужно определить место его монтажа. Высота установки – не менее 80 см.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Следует учесть, что на работу терморегуляторов негативно влияют сквозняки, попадание прямых солнечных лучей, приборы, излучающие тепло. Если эти условия есть, используйте внешний датчик, устанавливая его на расстоянии от батареи от 2 до 8 м.

В частных домах установки приборов начинают с верхних этажей, в квартирах – с помещений со значительными колебаниями температуры: гостиная, кухня.

Последовательность работы:

  1. Перекройте стояк и слейте воду.
  2. На небольшом расстоянии от радиатора отрежьте горизонтальные трубные подводки и отсоедините их и краны от радиатора.
  3. При установке устройства в однотрубную систему отопления дополнительно вваривается перемычка между трубами подвода и отвода теплоносителя.
  4. От вентиля терморегулятора и запорного крана снимите хвостовики с гайками, заверните их в пробки радиатора.
  5. Соберите установите трубную обвязку. Соедините ее с горизонтальными подводками.

Особенности установки

Настройка прибора

В электронных моделях достаточно выставить желаемую температуру на шкале или дисплее. Если возможности позволяют, выбрать температурный режим для времени суток, дней недели. Такой режим оптимален для дач, где хозяева появляются наездами.

Механическим моделям необходима более длительная настройка:

  1. Закройте окна, двери, форточки, выключите вытяжку, чтобы ограничить утечку тепла
  2. Поместите в комнату термометр.
  3. Проверните головку терморегулятора влево до упора, чтобы открылся клапан. В таком положении достигается максимальная теплоотдача батареи.
  4. После прогрева помещения на 5-6 градусов, перекройте поступление теплоносителя, поворотом вентиля прибора вправо.
  5. Температура начнет понижаться. Как только она достигнет нужных вам показателей, начните медленно открывать клапан, пока не послышится шум воды. Головка должна потеплеть.
  6. Оставьте клапан в выбранном положении. В дальнейшем он будет работать на установленную вами температуру.

Принцип работы

Работает терморегулятор так:

  1. Меняется температура воздуха в помещении. Например, она растет. Это приводит к увеличению объема цилиндра. В результате сильфон растягивается.
  2. Увеличенный сильфон давит на размещенный под ним шпиндель.
  3. Шпиндель вызывает давление на шток и конус (золотник). Последний опускается вниз и частично или полностью перекрывает поток нагретой жидкости.
  4. Батарея начинает остывать, температура в помещении падает, что приводит к уменьшению объема сильфона.
  5. Пружина давит на шпиндель или конус, и оба элемента поднимаются вверх, что увеличивает поток теплоносителя.
  6. Радиатор нагревается, поднимая температуру в помещении. В то же время увеличивается цилиндр. Цикл повторяется.

Наиболее прогрессивные терморегуляторы для радиаторов способны регулировать температуру с точностью до 1 °С. Конечно, этот показатель может быть и хуже. Все зависит от того, какой тепловой агент находится в середине сильфона. Если он быстро реагирует на изменение климата в помещении, то точность является высокой.

Работа всех терморегуляторов на батареях приводит к тому, что часть радиаторов всегда остается холодной. Это понятно, ведь ограничивается поток теплоносителя. Однако холодными батареи могут быть и из-за засорения или наличия воздуха. Обнаруживают эти проблемы путем снятия термоголовки и ожидания. Если через некоторое время поверхность радиатора стала полностью теплой, то проблем нет.

Не всегда терморегуляторы для радиаторов могут корректно работать. Это происходит из-за следующих факторов:

  1. Закрытия шторой.
  2. Сквозняков.
  3. Попадания прямых солнечных лучей.
  4. Дополнительных источников тепла.

Терморегуляторы для радиаторов бывают разных видов. Причем их классифицируют по двум признакам:

  1. Тип термоголовки.
  2. Вид теплового агента.

Согласно первому критерию бывает:

  1. Ручной терморегулятор для батарей отопления.
  2. Механический.
  3. Электронный.

Первый вид представляет собой обычный вентиль с простой крышкой, которую нужно крутить вправо-влево своими руками. Ее вращение приводит к поднятию/опусканию золотника в кране. Понятно, что такой регулятор нуждается в постоянной опеке, ведь когда становится слишком тепло, нужно перекрывать вентиль. а когда становится холодно, опять нужно подходить к терморегулятору и менять положение его крышки. Радует только то, что, когда такие манипуляции надоедают, можно легко снять крышку и на ее место поставить автоматический терморегулятор. Заменять клапан не нужно, ведь он универсален.

Термостат с механической головкой также требует ручной настройки. Однако она проводится только один раз. Далее температура регулируется в автоматическом порядке. Строение механической головки описано выше. Выставление нужного уровня температуры происходит путем поворота крышки термоголовки. В большинстве случаев на крышке есть отметки «больше-меньше» или цифры от 1 до 5-7.

Некоторые модели имеют выносной датчик. Он соединяется с основанием с помощью капиллярной трубки.

Электронные терморегуляторы на батареи являются самыми совершенными, ведь имеют очень много полезных опций. Также они отличаются наибольшими размерами. Это обусловлено тем, что электронный блок управления, а также сервопривод требуют электрической энергии. Во многих моделях ее источником выступают батарейки или съемные аккумуляторы. А находятся они, конечно, в корпусе.

Главная особенность электронных терморегуляторов для радиаторов заключается в возможности работать в нескольких режимах и самостоятельно изменять их. То есть на ночь, на выходные или на время отсутствия людей в квартире можно выставить сниженную температуру. Далее можно настроить термоголовку так, чтобы за несколько часов до появления жителей в квартире или доме произошла смена режима, и помещение прогрелось до нужной температуры.

Инструкция по установке терморегулятора

Клапан термостата конструктивно имеет две резьбы. Одна — в корпусе самого клапана, а вторая — на разъемном соединении с накидной гайкой (на американке). Поэтому перед тем, как установить терморегулятор на батарею отопления, для выполнения монтажа необходимо приготовить разводной и трубный (газовый) ключ. Паковка накидной гайки американки выполняется при помощи шестигранного или специального ключа.

Так же потребуется начесной лен (пакля) и сантехнический силикон. Использовать ленту ФУМ для уплотнения резьбовых соединений на системах отопления нельзя. Такая паковка обязательно даст течь после прогрева батарей во время отопительного сезона. Лента ФУМ применяется на водопроводах холодной воды и газопроводах.

Схема установки.

Терморегулятор, расположенный близко к отопительному прибору, работает нестабильно из-за более высокой температуры нагрева. Поэтому рекомендуется купить дополнительно муфтовый удлинитель диаметром 1/2″ и длиной 30-40 мм. Возможно, что для укорачивания труб и дополнительной нарезки резьбы потребуется болгарка и резьбонарезная плашка.

Монтаж регулятора механического типа

Начинать работу нужно со слива воды из отопительного радиатора. В системах индивидуального отопления это сделать не сложно, поскольку несколько батарей обычно находятся на одном уровне и имеют отключаемую линию. Слив воды можно сделать, выкрутив заглушку в нижней пробке отопительного прибора, предварительно сбросив давление через кран Маевского или дренажный вентиль.

После слива воды:

  • застелите пол тряпками, поскольку возможно поступление воды из труб;
  • демонтируйте верхний шаровый кран или вышедший из строя старый клапан;
  • приложите устанавливаемое устройство вместе с удлинителем к освободившемуся месту и проверьте соответствие размера;
  • при недостатке свободного места для выполнения монтажа отрежьте часть трубы и нарежьте резьбу;
  • разберите разъемное соединение на клапане терморегулятора;
  • накрутите паклю на наружную резьбу американки и промажьте ее силиконом;
  • соедините клапан и удлинитель;
  • закрутите удлинитель с американкой в пробку батареи;
  • смонтируйте клапан на трубу и скрутите его с накидной гайкой.

Далее поставить регулирующую головку на клапан. Технология монтажа у разных моделей может разниться. В некоторых случаях это делается при помощи крепежного зажимного кольца, есть резьбовые накрутки и пластиковые защелки. Поэтому внимательно прочитайте инструкцию изготовителя.

Настройка электронного терморегулятора

Поскольку корпус электронного термостата конструктивно ничем не отличается от механического, то писать об этом повторно не имеет смысла. После установки запорно-регулирующего корпуса:

снимите крышку корпуса и установите батареи в предназначенный для этого отсек;

  • включите электронный блок на тестовую проверку;
  • на следующем этапе необходимо установить время по тому же принципу, что и в обычных цифровых часах — используйте стрелки и кнопку ОК;
  • установите дату, что требуется для нормальной работы устройства;
  • после подтверждения первичных настроек на экране должна появиться буква М;
  • при помощи шестигранного ключа установите на клапан адаптер, который имеет внешнюю резьбу;
  • накрутите электронную головку на адаптер и хорошо затяните, чтобы добиться хорошей фиксации;
  • нажмите среднюю кнопку и удерживайте 3 секунды, пока не появится функциональное меню;
  • нажмите на эту кнопку еще раз, после чего вы сможете задать нужную температуру.

Все предустановленные программы после этого запустятся автоматически. Персональная настройка производится в соответствии с инструкцией по эксплуатации. Установка регулятора температуры и его настройкой не входят в категорию сложных технических работ. Поэтому монтаж можно выполнить своими руками, а регулировку по приведенной инструкции или сопроводительным документам производителя.

Схемы разводки труб

Для частных домов характерна однотрубная и двухтрубная разводка. В чем их отличие?

Однотрубная разводка

Является самым экономным вариантом. Благодаря схеме должно получиться следующее:

  • По низу пола от котла отопления проводится труба, проходящая через все помещение и возвращающаяся обратно к котлу.
  • Поверх трубы устанавливают радиаторы, а соединение осуществляется по нижним патрубкам. Одновременно с этим из трубы внутрь отопительного прибора происходит поступление горячей воды, которая полностью его заполняет. Отдавшая тепло часть теплоносителя начинает опускаться вниз и выходит через второй патрубок, опять поступая в трубу.

В результате происходит поэтапное соединение радиаторов с нижним подключением батарей

В этом случае стоит обратить внимание на один негативный момент, влияющий на эффективность отдачи тепла. В результате такого последовательного соединения однотрубной разводки происходит постепенное уменьшение температуры теплоносителя в каждом последующем элементе отопления. Из-за этого последняя комната будет самой холодной

Из-за этого последняя комната будет самой холодной.

Решается эта проблема двумя способами:

  • в систему подключают циркуляционный насос, который равномерно распределяет горячую воду по всем приборам отопления;
  • в последней комнате можно нарастить радиаторы, в результате увеличится площадь тепловой отдачи.

Эта схема имеет такие преимущества, как:

  • простота подключения;
  • высокая гидродинамическая устойчивость;
  • небольшие расходы на оборудование и материалы;
  • можно использовать различные виды теплоносителя.

Двухтрубная разводка

Для частного дома такая схема отопления считается самой эффективной. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Но все равно такая схема имеет определенные преимущества перед однотрубной:

  • теплоноситель равномерно распределяется по всему помещению;
  • можно контролировать и регулировать определенный режим температуры в каждой комнате;
  • осуществление ремонта любого элемента системы отопления возможно без ее отключения;
  • топлива расходуется очень мало.

Гравитационное отопление

Считается наиболее простой однотрубная гравитационная система. Чтобы обустроить дачу или жилой дом этой системой нужно купить следующее оборудование:

  1. Проточный отопительный котел.
  2. Расширительный бак, он может быть открытого вида или мембранного типа.
  3. Магистральный трубопровод, который доставляет нагретый теплоноситель (воду) до приборов отопления и обратно в котел нагрева.
  4. Радиаторы отопления.

В этой системе основным элементом является нагревательный котел, который должен оптимально поддерживать температурный режим в отапливаемых помещениях. От его производительности, по этой схеме отопления, зависит скорость движения теплоносителя по магистральному трубопроводу.

Это происходит следующим образом: вода в котле нагревается и расширяется, начинает двигаться по трубе, в процессе движения теплоноситель остывает, по обратному трубопроводу, снова возвращается в отопительный котел для нагрева.

Рассмотрим особенности этой системы отопления:

  • Для дачи протяженность магистрального трубопровода составит не больше 30 метров, так как давление в нем низкое и большую длину нет возможности прогреть.
  • В этой схеме чаще применяется твердотопливный обогревательный котел, что экономно сказывается на топливе.
  • Повышенная инертность теплоносителя, которая в прямой зависимости от температуры нагрева его в баке котла, сколько поворотов трубопровода в схеме. По этой причине в дальних комнатах дачи приборы отопления нагреваются медленнее.
  • Низкая себестоимость этой схемы отопления позволяет ее применять на дачах, в небольших частных строениях. Для ее работы можно покупать небольшой проточный нагреватель.

Циркуляционное движение теплоносителя обеспечивается созданным давлением при помощи вертикального стояка, он изготавливается по выходу из котла нагретого теплоносителя. Его высота не должна быть больше 5 метров.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
