Эксплуатационный период чугунных труб
Чугунные трубы часто используют для сооружения наружных сетей и разводки системы отведения стоков. Изготавливаются элементы канализационных сетей методом центробежного литья. Сырье, которое используется для этого, #8211 серый чугун.
При монтаже канализационных сетей зачастую применяются чугунные трубы. Они отлично подходят для прокладки наружных трубопроводов.
Покрытие на основе битума наносят на внутреннюю и внешнюю поверхность трубы, что защищает их от коррозии и увеличивает срок службы чугунных канализационных труб. Но такое покрытие служит не только для защиты металла от коррозионных процессов, но и для придания гладкости внутренней поверхности. Это способствует улучшению пропускной способности.
Преимущества и недостатки канализационных чугунных труб
Начнем с преимуществ. На сегодняшний день трубы из чугуна, выполненные по современным технологиям, отличаются высокой прочностью и надежностью использования. Они могут выдерживать долговременное воздействие высоких температур, невосприимчивы к частым перепадам температуры и более устойчивы к коррозии. Несомненным и важным преимуществом чугунной канализации является еще и то, что они более доступны, чем стальные. При всем этом они более долговечны в использовании, их срок службы составляет примерно 80-100 лет. Эксплуатация чугунных труб экологически безопасна.
Схема устройства чугунных труб.
Чугунные трубы чаще всего используют, если необходимо установить систему канализации, которая должна функционировать в режиме постоянной высокой нагрузки.
Ввиду своей тяжести, чугунные трубы перевозят на специальной технике.
К недостаткам использования можно отнести сложность и стоимость монтажа. Транспортировка чугунных труб #8211 дело не из легких. Этот материал тяжелый, его можно перевести только с помощью специальной строительной техники. Соединение деталей из чугуна #8211 достаточно сложное и трудоемкое задание, от которого зависит их эффективная служба.
Существуют два основных метода соединения канализационных труб. Первый #8211 это зачеканивание стыков. Для зачеканивания стыков используют каболку или другие материалы. В этом случае стыки соединяются каболкой, пропитанной саморасширяющимся цементным раствором. Второй метод #8211 это заливание соединения расплавом серы, но нужно быть предельно осторожным с использованием этого метода.
Установка канализационных чугунных труб
На сегодняшний день производители выпускают разные чугунные трубы для канализации. Такой разнообразный выбор помогает делать канализационные системы самых различных конфигураций и упрощает их использование.
Чугунные трубы соединяются при помощи специальной соединительной муфты.
Срок службы чугунных труб зависит во многом от правильности установки, поэтому доверять стоит только проверенным специалистам. Монтаж производится в определенной последовательности. Сначала хвостовая часть чугунной трубы вставляется в раструб предыдущей детали. Затем зазоры в раструбе уплотняются при помощи пакли. Для уплотнения зазора необходимо использовать слой намотанной пакли из льна, который забивается в раструб. Забивают паклю, используя деревянную палку, по которой ударяют молотком.
При зачеканивании раструба паклей нужно следить, чтобы внутрь не попал уплотняющий материал. Это может привести к образованию засора, тогда срок эксплуатации трубы будет снижен.
Забивать уплотнительный материал нужно до тех пор, пока 2/3 раструба не будут заполнены. Затем необходимо залить раструб цементным раствором марок М400 или М300. Раствор разводится 9:1. На залитый раствор следует положить мокрую тряпочку, чтобы он высыхал постепенно, не трескаясь.
Описанный способ используют для соединения канализационных чугунных элементов между собой. Если нужно соединить чугунную конструкцию с пластиковой, например, то следует использовать переходники. Такие детали помогают соединить трубы разного диаметра. Для надежности и более длительного срока эксплуатации переходник с внутренней частью раструба необходимо обработать силиконовыми герметиками. После этого переходник вставляется в раструб.
Несмотря на все сложности транспортировки и монтажа, они пользуются спросом. Это можно объяснить их надежностью, длительностью срока эксплуатации и дешевизной. Канализация, сделанная из чугунных труб, вечна.
Чугунные трубы SML
Безраструбная чугунная канализация используется при водоотведении внутри, как общественных, так и в жилых зданий. При ее монтаже используются чугунные трубы с маркировкой SML. Производятся эти изделия из литейного чугуна путем центробежного литья. Все соединения происходят с помощью так же литых хомутов и фитингов.
На сегодня, канализационные системы собранные из труб СМЛ считаются одними из самых востребованных. В этой статье разберемся, почему так происходит и расскажем об их достоинствах, характеристиках и многом другом.
Отличительные особенности
К основным свойствам, которыми эти изделия превосходят свои аналоги можно отнести следующее:
- на разрыв прочность трубы составляет более 200 МПа,
- прочность на сжатие превышает в 3 — 4 раза величину прочности на разрыв,
- максимально выдерживаемая температура (без каких либо ощутимых изменений) – 400 ° C,
- высокая герметичность позволяет применять их как в безнапорных так и в напорных системах,
- высокая ударопрочность, устойчивость к перепадам температур, отсутствие коррозии.

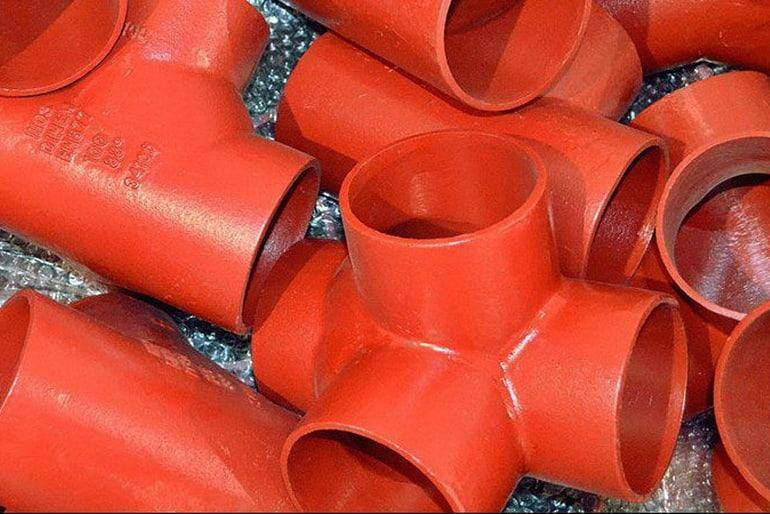

Снаружи трубы SML покрыты специальным лаком, узнаваемого вишнево-коричневого цвета, который защищает поверхность от коррозии. Внешнее покрытие – эпоксидная смола с толщиной слоя 80 — 100 мкм.
Как уже было сказано выше, SML трубы производятся из высокопрочного литейного чугуна. Так же при их производстве используется пластинчатый графит, который и придет им прочность и долговечность.
Технические характеристики
Стандартная длина чугунных sml труб равна 3 метра. Раструбы отсутствуют, крепление происходит с помощью хомутов с резиновыми прокладками. Соответствует российскому стандарту качества ГОСТ 6942-98.
Достоинства
К преимуществам этих труб можно отнести следующее:
- высокие прочность и износостойкость,
- пожаробезопасность,
- устойчивость к перепадам температур,
- низкий уровень шума,
- стойкость к коррозии,
- хороша проходимость водного потока,
- простой монтаж.
Канализация из таких труб будет соответствовать стандартам по шумоизоляции в жилых домах. Гладкая внутренняя поверхность практически не создает сопротивления водному потоку, что предотвращает отложение грязи внутри трубопровода и появление засоров.
Герметичность стыков и швов, а так же устойчивость к механическим нагрузкам обеспечивают изделиям долговечность. А это в свою очередь увеличивает не только срок службы, но и межремонтный период. Поэтому снижаются эксплуатационные расходы.
Одним из преимуществ безраструбных конструкций является – простота монтажа. Такую систему можно смонтировать быстро и просто, без привлечения специалистов. Конструкция получается герметичной, так как надежные хомуты, используемые при соединении, исключают образование протечки.
При монтаже безраструбных труб используются соединительные хомуты для безнапорных систем и хомуты специального исполнения которые выдерживают давление до 10 бар для напорных. Монтаж, так же как демонтаж осуществляется просто. При сборке трубопровода не используется специальный инструмент и аппаратура, трубы можно распилить болгаркой, а хомуты закручиваются простым гаечным ключом.
Все изделия имеют российскую сертификацию поэтому, при необходимости, любой элемент можно заменить. Целостность системы при этом не будет нарушена.
В большинстве случаев чугунные трубы sml оказываются более эффективны, по сравнению с традиционными канализационными собратьями. Объясняется это их устойчивостью к различным отрицательным факторам и средам.
Чугунные трубы SML В статье приведен обзор чугунных труб SML. Описаны из технические характеристики, достоинства, отличительные особенности, размеры и вес, средние цены.
Классификация труб по конструкции
Для канализационных чугунных труб классификации TML существует их условное разделение по функциональным свойствам на два вида:
- Безраструбные (SML).
- Раструбные (SME).
Первые отличаются тем, что конструктивно исполнены как исключительно гладкие элементы от начала до конца по всей длине. Вторые, напротив, имеют на одном из концов немного расширенный в диаметре раструб.
Трубы из чугуна, сделанные под системы водоотведения зданий, производят разные по конструктивному исполнению. Наиболее часто используются на практике безраструбные и раструбные чугунные трубы
Безраструбные чугунные трубы считаются лучшим вариантом для монтажа наружных канализационных систем, относящихся по классификации к TML системам. Трубы вида SML обеспечивают больше удобств в условиях прокладки, позволяют легко и быстро производить демонтаж при необходимости.
Оба вида труб выпускаются с номинальным размером внутреннего диаметра 100 мм, тогда как размер внешнего диаметра составляет 110 мм. Как правило, номинальный и любой другой размер диаметра указывается маркировкой (например – DN100).
Часто практикуемые размеры диаметра чугунных труб (раструбных и безраструбных) лежат в диапазоне 100 – 400 мм. В целом же этот диапазон охватывает размеры диаметра до 1000 мм. Стандартная длина равна – 3000 мм.
Труба безраструбная, изготовленная на основе пластинчатого чугуна и входящая в группу классификации SML, а также фасонные детали, необходимые для полноценного монтажа систем водоотведения
Существуют также изделия, которые относятся к другим классификационным группам. Например, продукты классификации SMU функционально предназначены для систем водоотведения зданий и дренажных систем.
Есть трубы под транспортировку химических агрессивных сред. Они проходят по классификации MLK. А продукты чугунного производства под классификатором MLB подходят для систем дренажа на дорогах и мостах.
Особенности конструкции и состава, использованного при литье чугунных труб, обозначено в маркировке:
Галерея изображений
Фото из
Чугунная труба с маркировкой ВЧШГ
Длинномерная чугунная продукция ЧНР
Сооружение канализации из труб ЧК
Трубы SML для наружных и внутренних линий
Альтернативы
Первое знакомство
Под этим сокращением скрывается так называемый высокопрочный чугун с шаровидным графитом.
Чтобы объяснить смысл термина, нужно ненадолго углубиться в дебри физики.
- Все основные отличия чугуна от стали – хрупкость, низкая пластичность и высокая стойкость к коррозии – определяются наличием в нем одной из форм углерода – графита.
- Обычный графит имеет вид миниатюрных плоских чешуек. Однако при рекристаллизации, происходящей при введении в расплав серого чугуна некоторых присадок (в частности, магния и его соединений), он меняет форму на шаровидную.
- При этом физические свойства металла существенно меняются: он приобретает вязкость, пластичность и стойкость к ударным нагрузкам, сохраняя коррозионную стойкость.
Структурные изменения в ВЧШГ.
Что особенно приятно – цена тонны материала при трансформации меняется незначительно. Суммарная доля присадок, вызывающих рекристаллизацию углерода, не превышает 0,08% от массы чугуна.
Раструбные водопроводные трубы из ВЧШГ на сегодня являются основной альтернативной серому чугуну.
- Прочностью на сжатие и изгиб они превосходят чугунные, не говоря уже о всех видах полимерных труб. Соответственно, трубами ВЧШГ магистрали водоснабжения можно прокладывать под оживленными автотрассами и на нестабильных грунтах. Они обладают всеми качествами стальных, кроме их ахиллесовой пяты – низкой устойчивости к коррозии.
- Проблема трудоемкой и нетехнологичной чеканки раструбов полностью решена. Вместо чеканки используются раструбы с кольцевыми резиновыми уплотнителями. Разумеется, при значительных размерах труб сборка раструбов подразумевает использование тяжелой техники; однако масса этих труб в любом случае не даст монтировать трубопровод вручную.
На соединениях допустимы небольшие смещения и изгибы.
Нормативная документация
Производство элементов напорных трубопроводов из ВЧШГ регламентирует отдельный стандарт – ГОСТ Р ИСО 2531-2008.
Выделим его ключевые моменты.
- Согласно документу, трубы и фасонные части могут иметь номинальные размеры от 40 до 2600 миллиметров, что позволяет использовать ВЧШГ для создания магистралей, питающих целые города.
- Состав металла, согласно ГОСТ, не должен оказывать вредного влияния на состав воды.
- Длина труб регламентируется стандартом в зависимости от их номинального диаметра:
| DN, мм | Длина, м |
| 40, 50 | 3,0 |
| 60 – 600 | 4,0; 5,0; 5,5; 6,0; 9,0 |
| 700, 800 | 4,0; 5,5; 6,0; 7,0; 9,0 |
| 900 – 2600 | 4,0; 5,0; 5,5; 6,0; 7,0; 8,15; 9,0 |
Трубы ВЧШГ на складе.
Максимальная допустимая кривизна составляет не более чем 0,125% от длины трубы.
В качестве внешнего покрытия трубопровода в зависимости от условий эксплуатации могут использоваться:
- Металлический цинк.
- Цинковая краска (цинковый порошок в полимерном связующем).
- Полиэтилен.
- Полиуретан.
- Фиброцемент.
- Клейкая полимерная лента.
- Эпоксидная смола.
- Битумная мастика или краска.
Для внутренней защиты труб и фасонины допустимо применение:
- Цементных растворов (портландцемента, шлакопортландцемента и глиноземистого цемента).
- Полиэтилена.
- Полиуретана.
- Эпоксидной смолы.
- Битумной краски (мастики).
Один из вариантов исполнения внутренней и внешней защиты.
В маркировке элементов трубопроводов должны указываться:
- Производитель (название или товарный знак).
- Год изготовления.
- Указание на материал (ВЧШГ).
- Номинальный размер.
- Стандарт, по которому произведено изделие.
Полиэтилен
Полиэтиленовые напорные трубы – основная альтернатива чугунному водопроводу на сегодняшний день.
Полиэтиленовый магистральный водопровод.
Детальное знакомство с ними явно выходит за рамки тематики нашего материала, поэтому уделим внимание лишь их ключевым свойствам
- Срок службы полиэтилена оценивается производителями туманным “50+” лет. На практике можно считать этот материал почти вечным.
- Отложений на стенках, снижающих просвет трубы, не может быть в принципе. Гладкая поверхность полимера с крайне низкими адгезивными качествами просто не даст засору сформироваться.
- Все соединения выполняются стыковой сваркой. Прочность стыка составляет не менее 80% прочности цельной трубы.
На фото запечатлен процесс сварки стыка.
Единственная претензия к полиэтилену, позволяющая чугунным трубам по сей день оставаться на рынке – высокая пластичность и, как следствие, весьма умеренная кольцевая жесткость. Полиэтиленовый магистральный трубопровод можно прокладывать в деформирующемся грунте лишь с защитой железобетонным желобом.
Демонтаж трубопроводов из чугуна
Для демонтажа систем канализации из чугуна рекомендуется использовать углошлифмашину (болгарку). В целях безопасности при резке необходимо пользоваться средствами защиты (очками защитными и респиратором).
Не допускается применять металлический молоток. Необходимо использовать резиновые или деревянные насадки. Полностью трубу разрезать не придется. Пропилив небольшой разрез, нужно сместить части трубы. Хрупкий металл даст трещину и позволит произвести разборку.
Большой вес труб из чугуна сильно усложняет монтаж, ремонт и демонтаж трубопроводов, повышая трудоемкость. Срок службы (в 2 раза выше срока годности пластиковых труб) компенсирует понесенные затраты.
Монтаж и стыковка труб канализации
Чем характеризуется стыковка труб из чугуна в водоотводящей системе?
Рассмотрим самые основные:
При монтаже чугунных труб канализации уделяется внимание безошибочной стыковке трубных изделий. Чтобы все вышло идеально, нужно своевременно подготовить паклю, не содержащую примесей и древесных отходов
Перед началом заполнения раструба смесью асбестоцемента надо заполнить его просмоленной пеньковой прядью, которую затем свернуть жгутом и законопатить в щели раструба чугунной трубы. Толщина жгута должна быть немного больше ширины щели раструба, а длина такова, чтобы прядь вошла в раструб не более чем на 30 мм от края. Чтобы получить смесь асбеста и цемента, необходимо перемешать портландцемент марки 400 и более (70% от массы) и асбестовое волокно, сорт не менее 4 (30% от массы). Перед применением, почти за 30 минут, смесь нужно увлажнить, добавив воду (10-12% от общей массы). Фасонные детали стыкуются с чугунными трубами путем заделывания щели, которая возникла между внутренней поверхностью раструба и внешней стороной фасонной детали или конца трубы, вставленной в раструб. При установке чугунных труб направление раструбов обеспечивается в противоположную сторону движения жидкости. Чтобы сделать трубу короче, необходимо положить ее на древесные бруски, с помощью зубила пробить канавку, глубина которой составляет третью часть толщины стенки, и разделить трубу на части молотком. Хвостовая составляющая трубного изделия укладывается в раструб другого так, чтобы получилась щель 5-6 мм, которую можно проконтролировать особым крючком. Дальнейшие действия включают: центрирование труб, заделку кольцевого промежутка просмоленными прядями льна либо каната из пеньки, предварительно смазанной жиром. Начальный уплотнительный слой ложится кольцом так, чтобы края прядей или каната не оказались в трубе. Продолжить процедуру уплотнения до тех пор, пока раструб не заполнится в глубину на две трети. Причем крайний уплотнительный слой накрывается прядью/канатом без жира/смолы, чтобы получилось отменное сцепление с цементной смесью. После оседания уплотнительного слоя потребуется центрирование трубы в раструбе при помощи клиньев. Третью часть глубины раструба, которая пока пустует, теперь необходимо заполнить цементом (марки 300-400), выдерживая соотношение 9:1 (цемента и воды). Затем приступают к трамбовке цемента, который лучше накрыть мокрой ветошью для обеспечения надежного затвердевания. Кстати, взамен его можно взять мастику из битума, смесь асбеста и цемента, глину или другие материалы, покрытые масляной краской.
Трубы DÜKER
В нашей компании Вы можете приобрести сделанные в Германии трубы и фасонные элементы DÜKER, отвечающие всем необходимым российским и европейским стандартам качества. Все фитинги DÜKER имеют оригинальную печать .
Все преимущества чугуна как материала, а именно: высокую устойчивость к износу, превосходную стойкость к воздействию температур и коррозии, значительные звукоизолирующие свойства, а прежде всего – негорючесть компания Duker предлагает на рынке с 1913 г., в виде чугунных канализационных труб.
Компания Duker совершила революцию на рынке строительных и монтажных материалов, начав производство безраструбных чугунных канализационных труб, которые в 1967 г. впервые получили сертификат PA-I 1609.
Современные системы — канализационные трубы Duker, как и прежде, отличаются надежностью и качеством, обеспечивающим отведение воды с придомовых территорий и зданий. Системы соответствуют стандарту DIN EN 877.
Технические характеристики:
- Плотность: приблизительно 7,2 кг/дм3 (71,5 КН/м3)
- Минимальная прочность на разрыв: 150 МПа для фитингов, 200 МПа для труб
- Прочность на сжатие: приблизительно 3- 4-кратное значение минимальной прочности на разрыв
- Прочность на срез: 1,1-1,6- кратное значение минимальной прочности на разрыв
- Ударная прочность: 350 МПа (для DN < 250); или 332 МПа (для DN ≥ 250)
- Коэффициент пуассона: 0,3
- Коэффициент линейного расширения: 0,0105 мм/мК (в диапазоне от 0°C до 100°C)
- Коэффициент теплопроводности: 50-60 Вт/мК (при 20°C)
- Модуль упругости: 8 x 104 до 12 x 104 Н/мм2
- Теплостойкость: чугун не горит! Это было подтверждено также в постановлении о вступлении в силу строительного распоряжения NRW.
- Устойчивость к воздействию химикатов: при использовании системы для отвода бытовых стоков с pH 2-pH 12 чугун значительно превышает значения, предусмотренные стандартом DIN EN 877.
Что такое трубы Duker трубы? Это безраструбные трубы из чугуна, которые соединяются между собой специальными хомутами. Хомуты для труб изготавливаются из каучука, в основе которого лежит сополимер этилена, пропилена и диенового мономера ( EPDM ). Этому виду каучука характерна не восприимчмвость к воздействию химических элементов. Еще один основной компонент, который входит в состав хомутов для труб — высококачественная нержавейка, что позволяет с легкостью противостоять нагрузкам и повышенному давлению.
Эта особенность труб позволяет без особых затруднений собрать или разобрать систему, нужно всего лишь снять хомут и освободить нужный элемент.
Duker трубы полностью герметичны на стыках и швах; устойчивы к коррозии, благодаря эпоксидному лаку, которым покрываются трубы; обладают повышенными способностями к нагрузкам механического и теплового характера. Все эти преимущества дают трубам гарантию 100% долговечности и надежности для эксплуатации как во внутренних, так и во внешних системах водостоков.
Duker трубы используются для канализации. Так как внутренняя поверхность трубы ровная и гладкая, проблем с проходом стоков не возникает. А эпоксидное покрытие не допускает образования осадка и наслоений.
При производстве труб используется способ центробежного литья. Разогретый литейный чугун с пластинчатым графитом выливается во вращающиеся формы. Горячий чугун равномерно растекается по форме и после охлаждения в форме остается практически готовая чугунная труба с вполне гладкой внутренней поверхностью. Части фасона производятся путем литья в песчаные формы. Благодаря особенной структуре материала достигается повышенная прочность изделия.
Производство соответствует всем международным и европейским стандартам. Кроме того трубы обладают свойством шумоизоляции, что доказано множеством проведенных исследований.
Одно из главных достоинств труб- абсолютная огнеустойчивость, ведь чугун не плавится и не горит Duker трубы показали себя как наилучший вариант в применении к любым системам водостоков в жилых, общественных и рабочих зданиях.
Duker трубы абсолютно соответствуют всем стандартам, а в некоторых пунктах даже превосходят их. Потому что производство труб не стоит на месте, а постоянно совершенствуется, подвергая свои изделия все новым испытаниям и тестам.
Соединение труб из чугуна
Существуют следующие способы соединения труб из чугуна:
Соединение чугунных труб соединительной муфтой
Муфта соединительная для чугунных труб
Монтаж раструбных чугунных труб
Раструб, расположенный с одного конца трубы, предназначен для вставки в него гладкого конца другой трубы. Раструбы на трубах выпускаются гладкими или с желобком. После соединения чугунных труб остается небольшой зазор, который заливается уплотнителем, чтобы стык был герметичным. В качестве уплотнителя используют:
- раствор цемента;
- расширяющийся цементный раствор;
- асбестоцемент;
- серу.
При затвердевании уплотнители помимо герметичности придают месту соединения прочность. Если трубопровод содержит ответвления, трубы соединяются фасонными изделиями из чугуна.
Когда необходимо уменьшить длину чугунной трубы, применяют зубило или труборез, которыми осуществляют перерубку. При этом срез трубы должен быть ровным, без сколов или трещин, строго перпендикулярным оси трубы.
Чугун хотя и является прочным и долговечным металлом, но обладает высокой хрупкостью. Поэтому при монтаже трубопровода соблюдайте особую аккуратность.
Чтобы произвести соединение канализационных чугунных труб, следуйте инструкции:
- смоляную прядь скрутите в жгут толщиной 7-8 мм, намотайте на гладкий конец чугунной трубы; при этом следите, чтобы свободный конец обмотки не попадал внутрь трубы;
- гладкий конец вставьте до упора в раструб;
- жгут уплотните конопаткой, забивая ее в раструб до тех пор, пока он не заполнится на 2/3;
- убедитесь, что зазор между внутренней частью раструба и соединяемой трубой одинаков во всех местах (по окружности);
- оставшуюся свободной 1/3 часть раструба залейте уплотнителем.
Если требуется жесткое соединение труб, лучше использовать цементный раствор (марка цемента не ниже 300) или асбестоцемент. В случае, когда допустимо менее жесткое закрепление стыков, подойдет асбестоцементная смесь, приготовленная из 30% асбестового волокна и 70% цемента марки 400 или выше.
Заделка раструба смоляной прядью и асбестоцементом
О том, как соединить чугунные трубы, если прокладывается напорный водопровод, Вы узнаете далее:
- между раструбом и гладким концом трубы предусматривается зазор (3-9 мм);
- заделка стыка производится с помощью пеньки (если происходит прокладка труб диаметром 300 мм или менее);
- пеньковую прядь вставляют в раструб на 25 мм, а остальное пространство заполняется асбестоцементной смесью (глубина 25-30 мм).
Когда в качестве уплотнителя применяется расширяющийся цементный раствор, монтаж трубопровода происходит в такой последовательности:
- трубу раструбом вверх зафиксируйте в специальном устройстве (приспособление Козлова);
- соединяемую с ней трубу обмотайте с гладкого конца пеньковыми прядями;
- вставьте трубу в раструб, заполните его конопаткой;
- отцентрируйте трубу металлическими клиньями;
- залейте в раструб расширяющийся раствор.
Соединение при помощи расширяющегося раствора
Установка чугунной муфты под чеканку стыков
Если трубы безраструбные, то для монтажа такого трубопровода используются муфты для соединения труб под чеканку чугунных труб. Муфта представляет собой два раструба, которые направлены в разные (противоположные) стороны. Установка более сложна, ей свойственны определенные нюансы, предлагаем рассмотреть монтаж чугунных труб в данном случае более подробно:
- уплотнитель наносится по всей окружности муфты и труб, поэтому необходимо организовать свободный доступ к соединяемым местам; другими словами, если труба устанавливается плотно к стене, придется разрушить часть стены;
- материал, используемый для уплотнения стыка – кабалка, представляет собой промасленное органическое волокно; для чеканки мест соединения подходит также графитовый сальник;
- труба устанавливается в муфту до упора, в противном случае уплотнитель попадет внутрь канализационной системы;
- зачеканивание кабалки происходит в несколько слоев, каждый оборот вокруг трубы уплотняется;
- при отсутствии специализированного оборудования и инструмента, чеканку можно осуществить тонкой трубкой из металла с помощью отвертки;
- по окончании монтажа уплотнителя стык заливается раствором цемента.
Точка начала обмотки кабалкой: в нижней части при горизонтальном (рис. 1) и в верхней при вертикальном расположении трубы (рис. 2)
Высокопрочная чугунная труба
Проектные решения по сокращению чугуна в канализационных сетях традиционно обусловлены экономическими соображениями. Что же касается надёжности и долговечности – здесь материалов, равных чугунной трубе, попросту нет.
Продукция, изготовленная из высокопрочного чугуна, широко используется в области машиностроения, водоснабжения, водоотведения, а также в сфере газо- и нефте- добычи.
Существенную долю этой продукции составляют чугунные высокопрочные трубы.
Их эксплуатационные свойства, по сравнению с обычными трубами, дополняют следующие механические характеристики:
- высокая степень ударной вязкости;
- малый предел текучести;
- низкое временное сопротивление;
- малый коэффициент относительного удлинения.
Получение таких характеристик достигнуто за счёт внедрения графита сфероидальной (или пластинчатой) формы в структуру чугуна.
Другими словами, структура металла насыщается значительным количеством углерода, что в практическом отношении добавляет конечным изделиям ещё и такие свойства, как:
- износостойкость;
- прочность на сжатие;
- прочность на усталость;
- лёгкость механической обработки;
- хорошие литейные качества.
О высокопрочных чугунных трубах упомянуто не просто так. Реализация проектов наружной канализации обычно предусматривает построение линий отвода стоков от сооружений с прокладкой их под толщей грунта. Такая система канализации классифицируется аббревиатурой TML.
Эксплуатация линий канализации под землёй, как правило, характерна повышенными физическими и температурными нагрузками, с которыми легко справляются чугунные трубы высокой прочности. Глубина прокладки канализационных труб в земле регламентируется строительными нормативами.
Труба чугунная sml — характеристики, преимущества, особенности
Безраструбная чугунная канализация используется при водоотведении внутри, как общественных, так и в жилых зданий. При ее монтаже используются чугунные трубы с маркировкой SML. Производятся эти изделия из литейного чугуна путем центробежного литья. Все соединения происходят с помощью так же литых хомутов и фитингов.
На сегодня, канализационные системы собранные из труб СМЛ считаются одними из самых востребованных. В этой статье разберемся, почему так происходит и расскажем об их достоинствах, характеристиках и многом другом.
Отличительные особенности
К основным свойствам, которыми эти изделия превосходят свои аналоги можно отнести следующее:
- на разрыв прочность трубы составляет более 200 МПа;
- прочность на сжатие превышает в 3 — 4 раза величину прочности на разрыв;
- максимально выдерживаемая температура (без каких либо ощутимых изменений) – 400 ° C;
- высокая герметичность позволяет применять их как в безнапорных так и в напорных системах;
- высокая ударопрочность, устойчивость к перепадам температур, отсутствие коррозии.
Снаружи трубы SML покрыты специальным лаком, узнаваемого вишнево-коричневого цвета, который защищает поверхность от коррозии. Внешнее покрытие – эпоксидная смола с толщиной слоя 80 — 100 мкм.
Как уже было сказано выше, SML трубы производятся из высокопрочного литейного чугуна. Так же при их производстве используется пластинчатый графит, который и придет им прочность и долговечность.
Видео: Безраструбная чугунная канализация (sml канализация)
Технические характеристики
| Длина (мм) | Диаметр (мм) | Вес (кг) |
| 3000 | 50 | 12,5 |
| 80 | 18,2 | |
| 100 | 24,3 | |
| 125 | 34,3 | |
| 150 | 40,9 | |
| 200 | 67,4 | |
| 250 | 97,3 | |
| 300 | 126,8 |
Стандартная длина чугунных sml труб равна 3 метра. Раструбы отсутствуют, крепление происходит с помощью хомутов с резиновыми прокладками. Соответствует российскому стандарту качества ГОСТ 6942-98.
| Длина (мм) | Диаметр (мм) | Цена (руб/шт) |
| 3000 | 50 | ≈ 2350 |
| 80 | ≈ 3050 | |
| 100 | ≈ 3490 | |
| 125 | ≈ 5020 | |
| 150 | ≈ 6490 | |
| 200 | ≈ 11900 | |
| 250 | ≈ 16450 | |
| 300 | ≈ 20540 |
Достоинства
К преимуществам этих труб можно отнести следующее:
- высокие прочность и износостойкость;
- пожаробезопасность;
- устойчивость к перепадам температур;
- низкий уровень шума;
- стойкость к коррозии;
- хороша проходимость водного потока;
- простой монтаж.
Канализация из таких труб будет соответствовать стандартам по шумоизоляции в жилых домах. Гладкая внутренняя поверхность практически не создает сопротивления водному потоку, что предотвращает отложение грязи внутри трубопровода и появление засоров.
Герметичность стыков и швов, а так же устойчивость к механическим нагрузкам обеспечивают изделиям долговечность. А это в свою очередь увеличивает не только срок службы, но и межремонтный период. Поэтому снижаются эксплуатационные расходы.
Одним из преимуществ безраструбных конструкций является – простота монтажа. Такую систему можно смонтировать быстро и просто, без привлечения специалистов. Конструкция получается герметичной, так как надежные хомуты, используемые при соединении, исключают образование протечки.
Монтаж
При монтаже безраструбных труб используются соединительные хомуты для безнапорных систем и хомуты специального исполнения которые выдерживают давление до 10 бар для напорных. Монтаж, так же как демонтаж осуществляется просто. При сборке трубопровода не используется специальный инструмент и аппаратура, трубы можно распилить болгаркой, а хомуты закручиваются простым гаечным ключом.
Все изделия имеют российскую сертификацию поэтому, при необходимости, любой элемент можно заменить. Целостность системы при этом не будет нарушена.
В большинстве случаев чугунные трубы sml оказываются более эффективны, по сравнению с традиционными канализационными собратьями. Объясняется это их устойчивостью к различным отрицательным факторам и средам.
Видео: Устойчивость чугунных труб SML к огню
