Как сделать переход с чугунной канализационной трубы на пластиковую

Классификация устройств

Современные компенсаторы для канализации классифицируются по материалу изготовления, конструкции, назначению, месту и способу установки, сечению. Так, наиболее популярными считаются полипропиленовые и поливинилхлоридные компенсаторы. Они идеально подходят для ремонта ПВХ трубопровода.

Также редукция применяется для соединения труб с различным сечением. Для соединения отрезков трубопровода на ровном участке используется канализационная муфта. При ремонте трубопровода используется полнопроходная муфта.

По назначению и месту установки компенсаторы делятся на несколько видов:

  • Универсальные;
  • Петлевые;
  • Змеевики;
  • Сильфонные осевые;
  • Фланцевые;
  • Сдвиговые;
  • Поворотные.


Компенсационный патрубок может отличаться по диаметру Такие компенсаторы особенно удобно использовать при монтаже поворотных участков и компенсации строительных допусков. Благодаря таким деталям можно легко стабилизировать давление в трубопроводе, погасив завихрения жидкостей. Главная особенность этих компенсаторов заключается в том, что они могут устанавливаться на гибких участках трубопровода. При этом детали могут монтироваться с помощью сварки, фланцев, соединительной муфты. Выбор соединения подбирается в зависимости от типа трубопровода.

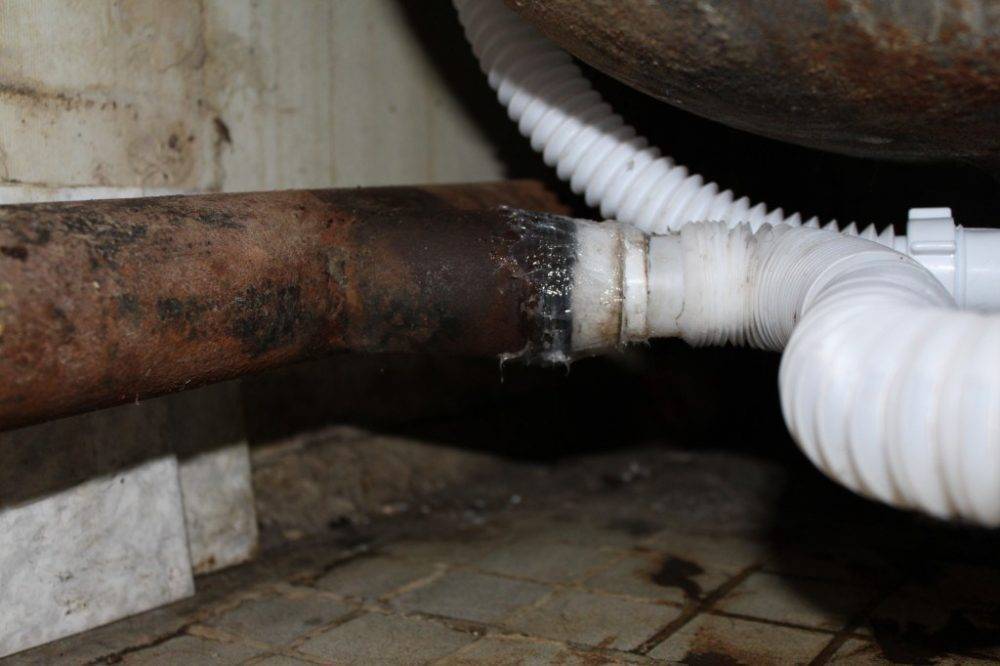

Методы соединения пластикового и чугунного трубопровода

Способы состыковки чугунной и пластиковой магистрали:

  • фланцевый;
  • фитинговый;
  • при помощи прокладок из резины;
  • зачеканка пакли либо сантехнического льна;
  • герметизация силиконом.

Последний способ применяется, если состояние чугунного отрезка хорошее, и при вставке в нее изделия из пластика остается щель меньше 2 мм. Производят тщательную очистку и просушку строительным феном конца чугунной магистрали. Стыковочную часть полимерной трубы обматывают сантехнической нитью и устанавливают в раструб на глубину 8–10 мм. Щели заполняются силиконовым герметиком.

До полного высыхания силикона не допускается какое-либо воздействие на место соединения. Застывание происходит примерно 5 часов, но запуск системы лучше осуществлять через 24 часа после герметизации.

Фланцевый способ

Если трубное сечение велико, лучше применить фланцевый способ. Используются два диска с отверстиями. Стык формируется путем плотного прижатия их друг к другу. При соединении чугунного ответвления с гладкой трубой из пластика используются переходники. Выбирая соединительный элемент, внимательно проверьте, чтобы он был без заусенцев либо острых граней, так как они могут испортить полимерный слой.

Нюансы установки фланцевого соединения:

  • крепкой стыковки можно добиться при использовании прямого бурта с конусным переходом;
  • для магистралей сечением больше 200 мм берут свободный фланец с опорой на конусный бурт;
  • для легких труб сечением до 150 мм из любых материалов и тяжелых изделий из полимера аналогичного диаметра применяются свободные фланцы с опорой на свободный бурт.

Применение фитингов

Фитинги для водопроводных труб Соединение чугунных и пластиковых канализационных труб с помощью обжимных либо литых фитингов используется, если сечение изделий не больше 110 мм. Литой поливинилхлоридный фитинг с резьбой на одном крае и раструбом для подсоединения трубы из пластика на другом предпочтителен, если на чугуне конец пришлось срезать.

Чтобы создать переход, очистите чугунное изделие от грязи и краски и нарежьте на нем резьбу на 30–50 мм. Проведите повторную очистку от пыли и металлических опилок и стружки, накрутите несколько витков ФУМ-ленты либо льна. Наверните фитинг и вставьте в его манжету конец трубного отрезка.

Если применяется литое безрезьбовое изделие, сначала в раструб устанавливают уплотнительное кольцо, зафиксировав его специальным клеем, а затем в него вводят узкий патрубок фитинга.

Можно также использовать и обжимные фитинги, где есть специальное кольцо для обжима с разрезом. Он позволяет избежать быстрого выхода из строя соединительного элемента и появления протечек в канализационных трубах.

Применение прокладок из резины

Переход с чугунной канализационной на пластиковую трубу подобным методом осуществляют, если после ликвидации дефектной части старой канализации имеется неповрежденный участок с ровным раструбом. Вначале устанавливается манжета из резины, а затем отрезок из пластика вставляется в чугунную трубу на глубину 5–8 см.

Иногда бывает так, что на оставшемся участке чугунной трубы нет нужного раструба. В этом случае применяется переходник. Действовать надо следующим образом:

  1. Чугун тщательно очищают от загрязнений и ржавчины, потом просушивают, а на внутреннею часть наносят слой герметизирующего состава.
  2. Наружную поверхность переходника также промазывают герметиком и вставляют в чугун.
  3. В свободный конец переходника до упора вставляют торец трубы из пластика.

В завершении работы все стыки нужно дополнительно обработать герметизирующим составом.

Методика запрессовки

Способ выбирают, если соединить отрезки магистрали другим способом невозможно. Правила зачеканки паклей или льном:

  1. В месте, где предполагается выполнить соединение, на торец трубы из пластика наматывается несколько слоев герметизирующего материала.
  2. Труба до упора вводится в чугунный раструб.
  3. Широкой минусовой отверткой или узким шпателем обмотка плотно утрамбовывается в щель между стыкуемыми трубами.
  4. На место соединения чугуна с пластиком несколько раз наносится смесь из цемента, клея ПВА и воды.

При правильном выборе методики состыковки и качественных материалов, гибрид старой и новой канализации прослужит много лет.

Как проверить систему на наличие протечки

Любая собранная конструкция требует тестирование и проверки ее функциональности. Смонтированная канализационная система  проходит проверку по следующему алгоритму:

Для внутренней системы используют ведро объемом 10 литров. Его набирают полным и резко опрокидывают в раковину, чтобы создать максимальный объем жидкости в канализации и давление на стенки труб. Для надежности тестов, переливание воды используют несколько раз подряд.
На протяжении всей конструкции включаются все имеющиеся сантехнические приборы для создания максимальной нагрузки по всей протяженности системы. Для этого открываются все краны, включается слив унитаза и стиральной машинки. Такая проверка позволит выявить протечки, узнать пропускную способность, оценить герметичность стыков.
Если была выявлена проблема, ее устраняют сразу

Для этого разбирают место протечки и заново собирают, уделяя особое внимание качеству сборки и герметичности стыков.
Если проблема снова возникла, стык дополнительно обрабатывается силиконовым герметиком. После высыхания тестирование необходимо повторить.

Специальное устройство для установки наличия протечек

Если новых протечек не выявлено, конструкция готова к эксплуатации.

Зачем и для чего это нужно

Известно несколько случаев, когда необходимо произвести замену канализационных чугунных труб диаметром 110 мм пластиковыми:

  • во время строительства частного дома, когда необходимо «врезаться» в центральный трубопровод;
  • при полном обновлении систем коммуникаций, если производится капитальный ремонт жилища;
  • при установке новых или замене старых счетчиков.

Когда обновляют сантехнику или меняют канализационную систему, то часто сталкиваются с неприятными сюрпризами. Самый распространенный среди них – наличие старых чугунных стояков, которые нужно каким-то образом соединить с новенькими пластиковыми трубами.Но прежде, чем приступить к монтажу, необходимо учесть, что:

  • канализационные трубопроводы не могут сужаться в направлении движения наполняющей среды;
  • нельзя допускать наличия выступов, заусениц, поскольку они станут причиной засорения трубы в будущем;
  • в случаях перехода жидкостей с пластиковых труб в чугунные, необходимо, чтобы пластик вставлялся в чугун, а не наоборот. Только в таких случаях будет расширение.

Специальные муфты

Противопожарная

Еще один элемент, без которого не должна эксплуатироваться канализация – противопожарные муфты, предотвращающие распространение открытого пламени через трубопроводы.

Это устройство представляет собой металлический цилиндр со специальным вкладышем. Последний состоит из специального негорючего материала, вспучивающегося под воздействием повышенной температуры окружающего воздуха.

Сработавшая противопожарная муфта для канализации герметизирует трубопровод, предотвращая дальнейшее распространение огня.

Эта деталь должна обязательно устанавливаться на каждую пластиковую трубу в здании и закрепляться на капитальном стеновом или потолочном перекрытии. Монтаж их не вызывает сложностей и может быть произведен на любом этапе строительных работ.

Фото противопожарной муфты

Покупая изделие для защиты от пожара, следует убедиться, что изделие соответствует принятым стандартам и имеет соответствующий сертификат, выданный контролирующими органами. Иначе ее эффективность будет равняться нулю.

Муфта для ремонта

К специальным элементам, используемым в процессе монтажа канализаций, относится и ремонтная муфта. Она несколько длиннее, чем стандартные соединительные детали и используется для замены поврежденных участков трубопровода, а также врезки дополнительных фасонных деталей.

Муфта с удлиненным раструбом

Порядок работы с использованием специальной фурнитуры состоит в следующем:

  • труба разрезается в нужном месте (или вырезается поврежденный участок);
  • на нижний конец надевается специальный ремонтный элемент (его внешний срез нужно надвинуть до тех пор, пока он не сравняется с торцом трубы);
  • на верхний торец таким же образом надевается муфта с удлиненным раструбом;
  • вставляется необходимая фасонная деталь (или неповрежденный отрезок трубопровода);
  • затем муфта с удлиненным раструбом сдвигается вниз, а ремонтная – вверх, в результате чего все детали соединяются вместе.

Ремонтная надвижная муфта

Вставляемый отрезок трубы (при ремонте) следует соответствующим образом обработать. Для этого с торцов снимается фаска, после чего они обрабатываются технической смазкой. Этим гарантируется полное отсутствие протечек после ремонта.

В особо сложных случаях достичь максимальной эффективности можно путем закачки в торцы муфт силиконового герметика. После его затвердевания ни о какой протечке не может быть и речи.

Фланцевое соединение

Данный метод больше подходит для монтажа коммуникаций крупного сечения. Фланец отличается прочностью, обеспечивает надежное соединение, однако он может повредить пластиковую трубу, если на нем будут заусенцы, острые грани. Выбор фланца делается с учетом диаметра трубопровода:

  • для повышения прочности используется прямой бурт с конусным переходом;
  • свободные фланцы (упор на прямой бурт) подготавливают для соединения легких труб диаметром 30 см, а также тяжеловесных изделий диаметром до 15 см;
  • свободный фланец (упор на конусный бурт) применяется для установки коммуникаций диаметром 20 см.

Сначала делают срез на чугунной трубе. Он должен быть ровным без погрешностей. Затем на торец трубы устанавливают резиновое уплотнительное кольцо. На последнем этапе на уплотнитель надвигают фланец и фиксируют его посредством болтов

Важно обеспечить равномерную затяжку во всех точках

Пошаговая инструкция по соединению металлических и пластиковых труб

Такие ситуации очень часто встречаются во время выполнения капитального ремонта канализационной системы в многоквартирных домах старой постройки. Дело в том, что современные государственные стандарты не соответствуют устаревшим, поэтому невозможно подобрать необходимый диаметр пластиковых труб для подключения к старой канализации. Кроме того, ранее в этих целях использовались только чугунные трубы, за время эксплуатации поверхность сильно окислилась, что очень усложняет создание герметичного соединения.

Старые чугунные трубы отслужили свое и требуют замены

Для монтажа внутренней канализации сегодня применяются пластиковые трубы диаметром 100 мм и 50 мм. Первые подключаются к унитазам и вертикальным стоякам, вторые к ванным, душевым, умывальникам и различной бытовой технике, использующей воду. Чугунные канализационные трубы старого образца имеют диаметр 123 мм и 73 мм, кроме того, внутренние и внешние поверхности сильно износились, физические дефекты требуют очень внимательного ремонта. Как профессионалы советуют соединять чугунные и пластиковые трубы различных диаметров?

Шаг 1. Подготовьте специальные материалы и инструменты. Для соединения требуется пластиковая манжета, надежный герметик, любая смазка, молоток, отвертка или небольшое зубило, монтировка.

Нужно заранее подготовить все необходимое для работы

Шаг 2. Расчеканьте соединение. Молодые сантехники не знают, что это такое. Ранее трубы не соединялись резиновыми сальниками, а чеканились. В раструб вставлялась пропитанная битумом веревка и сильно забивалась. Таким методом достигалась герметичность. Чтобы во время эксплуатации она не нарушалась, свободное пространство заделывалось цементно-песчаным раствором или комовой серой

Цементный раствор надо очень осторожно сбивать молотком, а сера выжигается газовой переносной горелкой

Для выжигания серы используется обычная газовая горелка

Пламя горелки должно равномерно прогревать чугунную трубу по периметру, не допускайте большой разницы температур – раструб может треснуть, работы намного усложнятся. Будьте готовыми, что для расчеканки потребуется много времени, не спешите, не повредите канализацию. Новые пластиковые трубы рекомендуется фиксировать к несущим поверхностям с шагом не более десяти диаметров. Для этого используются специальные кронштейны, а тип фиксации зависит от места расположения трубопровода.

Шаг 3. Расшевелите чугунный тройник. Вставьте в отверстие рычаг (можно деревянную рейку или кусок металлической трубы) и приподнимайте немного вверх. За счет таких движений ослабнет фиксация шнура герметизации и его можно будет легко достать.

Ослабить фиксацию чугунного тройника поможет рычаг, вставленный в отверстие

Шаг 4. Тщательно очистите металлический раструб от грязи ржавчины и различных затвердевших отложений. Пользуйтесь подручными предметами: металлической щеткой, ножом, напильником и т. д. Постоянно проверяйте качество очистки, для этого проводите по окружности пальцем, это самый надежный и точный способ контроля состояния раструба.

Раструб нужно тщательно вычистить

Шаг 5. Протрите внутренние поверхности насухо, если есть возможность, то дополнительно просушите их феном. Помните, что не все герметики могут приклеиваться к влажным поверхностям, внимательно читайте инструкцию перед использованием материалов.

Внутреннюю поверхность раструба следует вытереть насухо

Шаг 6. Нанесите на поверхность раструба чугунной трубы герметик. Также отделайте и внешнюю поверхность манжеты. Внутри манжета должна быть чистой без герметика.

Следующий этап – нанесение герметика

Шаг 7. Вставьте элемент в раструб и выровняйте его положение

Можно немного постукивать молотком, но очень осторожно. Сильные ударные нагрузки могут повредить элемент, придется манжету менять

Манжету нужно плотно вставить в трубу

Шаг 8. Нанесите по периметру смазку и вставьте пластиковый тройник или трубу необходимого диаметра.

В манжету вставляется пластиковый переходник, затем подсоединяется труба ПВХ

Выступивший по периметру соединения герметик аккуратно вытирают сухой тряпкой.

Таким образом рекомендуется соединять старые чугунные и новые пластиковые трубы. Если возникают проблемы с соединением пластиковых труб в манжетах, то могут быть две причины. Первая – поверхность раструба имеет значительные выступы. Они сжимают манжету, одновременно уменьшается диаметр сальников. Вторая – мало смазки. Сухая резина имеет большой коэффициент трения, что существенно усложняет процесс соединения. Если в точности выполнять советы профессионалов, то металлические и пластиковые трубы будут герметичными весь период эксплуатации.

Герметизация силиконом

Данный метод рекомендован к применению в случае, когда зазор между коммуникациями не превышает 2 мм. Использовать паклю и цементный раствор нецелесообразно, т.к. будет проблематично утрамбовать лен. Инструмент не пройдет в узкую щель. Уровень эффективности метода, основанного на применении силикона, при уплотнении крупных неплотностей снижается, а для небольших зазоров он подходит, т.к. обеспечивает высокую степень надежности.

Для этой цели используется сантехнический или универсальный силиконовый герметик. Вещество наносится на поверхность коммуникаций с помощью специального пистолета и пластиковой насадки. Инструкция по монтажу:

Срез трубопровода нужно тщательно очистить. Удаляют ржавчину, крупный сор и пыль

Важно обезжирить поверхность коммуникаций, что поспособствует повышению адгезии материалов. Перед нанесением необходимо просушить участок стыка, для этой цели рекомендуется использовать строительный фен. Пластиковую трубу устанавливают в чугунный раструб

Силиконом заполняют щель между коммуникациями. По возможности рекомендуется уплотнить соединение по всей длине раструба, тогда степень надежности крепления повысится. Дополнительно можно обработать участок соединения герметиком и по наружной стороне

Пластиковую трубу устанавливают в чугунный раструб. Силиконом заполняют щель между коммуникациями. По возможности рекомендуется уплотнить соединение по всей длине раструба, тогда степень надежности крепления повысится. Дополнительно можно обработать участок соединения герметиком и по наружной стороне.

Материал сохнет на протяжении 3-5 часов. Раньше окончания этого срока пользоваться трубопроводом не следует

Важное условие — коммуникации должны быть надежно зафиксированы во время выполнения работ, т.к. подвижность стыка приведет к ухудшению качества герметизации

Удаление участка чугунной трубы

Одним из самых сложных этапов ремонта чугунных канализаций считается демонтаж старой деформированной трубы. Оптимально для этих целей подойдет болгарка. В процессе работы обязательно используйте средства индивидуальной защиты – очки и респиратор, которые предотвратят возникновение насморка и кашля.

Удобнее всего отрезать чугунную трубу вплоть до раструба, чтобы ее было удобнее удалить, а также не возникло осложнений с установкой нового пластикового участка трубопровода.

Нередко пластиковую трубу требуется укорачивать. Это можно сделать, разрезав ее сначала чуть далее середины, после чего провернув по оси и слегка надавив, чтобы она лопнула.

Рекомендации по обустройству канализации, нарушать которые категорически запрещено

Перед ознакомлением с указанными рекомендациями важно понимать, что игнорирование таких простых правил может являться причиной полного выхода из строя системы канализации. Рассматриваемые правила соблюдать легко

Унитаз к стояку должен подключаться отдельно от остальной сантехники

Каждый последующий прибор должен включаться в сточную систему выше точки подключения унитаза

Унитаз к стояку должен подключаться отдельно от остальной сантехники. Каждый последующий прибор должен включаться в сточную систему выше точки подключения унитаза

Важно понимать, что на одной подводке должно располагаться не более трёх приборов, производительность которых позволяет такое размещение

Расстояние и диаметр

  • Диаметр каждой подводящей трубы должен не уступать наибольшему размеру окружности подводок от сантехники.
  • Параметр окружности отвода от унитаза составляет 10 сантиметр. Соответственно, стояк не может быть тоньше.
  • Расстояние от центрального стояка до сантехники (конкретно унитаза) не может превышать одного метра. При этом любая другая сантехника может быть установлена на расстоянии не более трёх метров.
  • Если монтаж внутренней канализации проводится с использованием подводящей трубы с размером, превышающим три метра, тогда параметр внутренней окружности должен быть больше 7 сантиметров. Подводка, длина которой 5 и более метров, монтируется из труб с диаметром 100 миллиметров.

Вам также может понравиться: Диаметр канализационных труб — таблица и размеры

Особенности выполнения фланцевого соединения

Фланцевые соединения целесообразно применять при больших диаметрах труб. Для соединения гладкой канализационной трубы с фланцем чугунной необходимо использовать различные переходники. Наиболее подходящим для пластиковых труб является свободный фланец

При его выборе следует обращать внимание на отсутствие заусениц и острых краев. Они могут повредить пластиковую трубу. Особенности этого соединения следующие:

Особенности этого соединения следующие:

  • лучше использовать прямой бурт с конусным переходом для обеспечения прочности соединения;
  • свободный фланец, который опирается на конусный бурт, используется, чтобы соединить трубы диаметром больше 20 см;
  • свободный фланец, который опирается на свободный бурт, применяется для тяжелых и средних полимерных труб с диаметром до 15 см; для легких – с диаметром до 30 см.

Для начала необходимо обрезать трубу в месте предполагаемого соединения. Срез при этом должен быть ровным. Далее на трубу надевается свободный фланец и резиновая прокладка

Важно, чтобы напуск ее за трубный срез не превышал 1 см. После этого надвинуть на прокладку фланец и соединить болтами. Необходимо равномерно затягивать болты, не превышая усилий, изложенных в спецификации

Необходимо равномерно затягивать болты, не превышая усилий, изложенных в спецификации.

Фланцевое соединение используется, когда нужно соединить трубы диаметром свыше 20 см

Разновидности фитингов для ПВХ канализации

Рассмотрим разновидности фитингов для внутренней канализации, оборудованных резиновым уплотнительным кольцом:

  1. Муфта — используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.
  2. Редукция (переходник между разными диаметрами) — применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
  3. Тройник — позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
  4. Двухплоскостная крестовина — выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона — 45 0 и 90 0 .
  5. Одноплоскостная крестовина — используется для обустройства двух параллельных ответвлений, углы 45 0 и 90 0. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
  6. Отвод — позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
  7. Компенсационный патрубок — используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
  8. Заглушка — перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
  9. Аэратор (канализационный клапан) — устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.

Разновидности канализационных фитингов

Для монтажа наружной канализации, помимо того же сортамента соединительных элементов, что и при укладке внутренней системы, применяются следующие виды фасонных конструкций:

  • обратный клапан — предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
  • двухколенный сифон — соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Размеры канализационных фитингов и рекомендации по монтажу

Технические требования и размеры соединительных фитингов из ПВХ приведены в следующих нормативных документах:

  • ГОСТ №18559 — для безнапорной канализации;
  • ГОСТ №52135 — для напорных систем.

Размеры фитингов должны быть подобраны в соответствии диаметром используемых труб. На рынке представлены следующие типоразмеры фасонных конструкций для наружной канализации:

  • муфты — диаметр 110-400 мм (ревизионная муфта до 315 мм), длина 12-33 см;
  • отводы — ∅ 110-400 мм, расстояние между раструбами 1.5-9 см;
  • тройник на 450 — ∅ 110-400, длина боковых раструбов 14-53 см, высота от торцевой части до начала выступа раструба — 14-50 см;
  • обратный клапан- ∅ 110-250, длина от 30 до 52 см;
  • двухколенный сифон — ∅ 110-200 мм, длина 51-82 см.

Обратный канализационный клапан

ПВХ фитинги для монтажа внутренней канализации имеют диапазон диаметров от 50 до 200 мм. Для крепления труб на стенах применяются пластиковые хомуты, которые усаживаются на несущую конструкцию с помощью двух анкеров.

Монтаж и соединение пластиковых трубопровод необходимо выполнять с соблюдением следующих требований:

  1. Нарезка ПВХ труб больших размеров выполняется посредством специального инструмента — трубореза, который может быть заменен болгаркой либо ножовкой. Главное, чтобы срез был перпендикулярным оси трубы, поскольку герметичное соединение невозможно выполнить при наличии зазоров в месте стыка.
  2. После резки кромку трубы необходимо очистить от заусениц с помощью напильника и наждачной бумаги.
  3. При использовании склеиваемых фитингов стыкующиеся участки необходимо предварительно обезжирить, после чего можно наносить клей. Состав наносится равномерным слоем с помощью кисти, излишки клея при стыковке конструкций удаляются ветошью.
  4. Если применяются фитинги с резиновым уплотнением контактирующие поверхности перед монтажом нужно покрыть силиконовым герметиком. что снизит риск образования протечек. Устанавливать трубу нужно не до упора, а так, чтобы образовывался компенсационный зазор в 1 см. Вам потребуется выполнить предварительную стыковку и сделать на трубе пометку границы вхождения.

Технология раструбного соединения канализационных труб

Если соединение труб с помощью фитингов выполнено правильно, канализационный трубопровод не будет требовать ремонта на протяжении всего срока эксплуатации.

Способы соединения

Разберемся, как заменить чугунную канализацию на пластиковую. Поскольку, в отличие от водопровода, канализация – это безнапорная система, то при монтаже трубопровода редко прибегают к сварным соединениям.

Как правило, используются соединения «в раструб». Реже используют специальные фитинги. Сначала опишем способы соединения, которые можно использовать, если раструб чугунных труб остался цел.

Уплотнитель из резины

Такое соединение труб осуществляется довольно быстро и просто. Прослужить соединение может 8-10 лет, после чего, скорее всего, потребуется замена резиновой прокладки. Перед тем, как соединить пластиковую трубу с раструбом чугунной, нужно проделать следующие операции:

  • тщательно очистить все детали, необходимо удалить остатки предыдущих уплотняющих материалов и грязь;
  • далее нужно подготовить резиновый уплотнитель, на него наносят герметик (по внешней стороне;
  • подготовленный уплотнитель нужно вставить в чугунный раструб.

Теперь осталось только с усилием вставить гладкий конец канализационной трубы из пластика в раструб. Глубина введения – 5-8 см.

Зачеканивание

Это традиционный метод, его много лет используют для создания соединений чугунных труб. Но зачеканка подойдет и в том случае, если планируется соединить пластиковую трубу с чугунной, имеющей раструб. Способ выполнения работы:

  • на гладкую часть подготовленных пластиковых труб наматывается подмотка изо льна, наматывают материал в несколько слоев;
  • теперь можно вставлять полимерный элемент в чугунную трубу;

Преимущество этого метода соединения в том, что оно получается очень прочным. Если резиновый уплотнитель придется менять через несколько лет, то такое соединение прослужит намного дольше.

Недостаток способа в том, что раствору нужно дать время на высыхание, поэтому пользоваться канализацией можно будет только через пару суток, а при установке резинового уплотнителя ждать не придется.

Силикон

Этот способ соединения чугунных деталей трубопровода с пластиковыми используется в том случае, если после введения пластиковой детали в раструб остается зазор шириной не более 2 мм. В этом случае, использовать зачеканку нерационально, намного удобнее воспользоваться сантехническим силиконом. Порядок работ:

  • деталь из пластмассы, а также внутренняя часть чугунного раструба должны быть очищены самым тщательным образом. Кроме того, место соединения необходимо просушить;
  • пластиковый элемент вставляют в раструб, после чего при помощи строительного пистолета зазор между деталями трубопровода заполняют силиконом. Нужно стараться, чтобы силикон располагался не только по поверхности раструба, он должен заполнить щель. Причем, чем глубже проникнет материал вглубь, тем более надежным будет соединение;
  • теперь нужно дать силикону застыть, на это уйдет 3-5 часов в зависимости от толщины слоя.

Если раструб поврежден

Если раструб поврежден, то способы, описанные выше, не подходят. При выполнении монтажа потребуется приобрести дополнительную деталь – переходник, обеспечивающий переход с чугунной трубы на пластиковую. Порядок действий при соединении элементов трубопроводов такой:

  • повреждённый раструб аккуратно срезается УШМ;
  • края обрабатывают;
  • на подготовленную часть чугунной трубы надевают уплотнительное кольцо из резины и резиновую манжету;

  • край резиновой детали смазывают герметиком, затем надевают пластиковый переходник;
  • смазывают переходной патрубок герметиком и устанавливают еще одно резиновое уплотнительное кольцо;
  • после этого можно вставлять в переходник пластиковую деталь.

Монтаж чугунного трубопровода

При монтаже раструбного расширения с чугунной канализационной системой применяется несколько другой вид работ, так как сами трубы здесь чуть большего диаметра. Например, это зачеканка или сварка.

Чеканка

Для этого герметизирующего способа применяется сантехнический лен — пакля. Если дома не нашлось такого приспособления, его можно заменить битумной мастикой или цементным раствором.

Пошаговое действие:

  1. Провести замеры и поставить насечки, где будет входить раструб.
  2. От разметки немного отступить и намотать паклю до края трубы.
  3. Трубу вставить в раструб, где стамеской уплотнить обмотку.
  4. Залить образовавшуюся щель для герметизации любым раствором.

Через 24 часа можно пользоваться канализационной системой.

Сварка

При соединении раструба и чугунного водопровода чаще всего используют сварку. В принципе, это вспомогательное действие для полной гидроизоляции, которое производится после зачеканки труб. Такой метод продлит срок службы чугунной канализации.

Порядок действий монтажных работ:

  1. После установки раструба в чугунный водопровод щель более 10 мм. требуется залить цементной смесью. Затем зачеканить.
  2. Как только цемент полностью застынет, приступают к сварочной работе.
  3. Края раструбной воронки накрепко приваривают к торцевой части.
  4. Шов остынет и можно проверить плотность герметизации системы.

После изучения вариантов стыковки раструбного соединения в канализационную систему можно приступать к самостоятельному монтажу.

Сейчас читают

  • Что надежней из герметиков для канализационной трубы
  • Как не ошибиться с наклоном для канализационной трубы
  • Можно ли дома прочистить трубы в ванной самому
  • Как сделать ванну своими руками из бетона

Укладка канализации в частном доме

Принципиальным отличием канализации от водопровода является толщина стен. В сточной системе нет большого напора, скачков давления, поэтому стены выбирают тоньше. Для владельцев коттеджей или частных домов проведение укладки канализации делится на две части: внутренняя и внешняя.

Разводка канализации в помещении

Особенности внутренней конструкции

Для внутренних работ используют продукцию небольшого диаметра 50, 100 и 110 мм. Самая широкая применяется при прокладке водостока от унитаза до коллектора. Для подключения других сантехнических приборов достаточно диаметра в 50 мм. При обустройстве внутренней системы нужно соблюдать правила:

Ширина фановой трубы не должна быть меньше основной магистральной ветки.
Соединение ответвлений, прилегающих горизонтально проводиться только с использованием скошенных тройников.
Составлять проектную схему, проводить работу следует там, где это будет более удобно. Расположение должно учитывать доступность для ремонта при возникновении аварийных ситуаций. Чаще всего это подвал.
Основная часть конструкции собирается в теплой части, заключительная выводиться на улицу.
Обязательным требованием является наличие защитного, выпускного клапана.
Повороты необходимо оснащать ревизиями – это доступ к внутренней части конструкции

Оно необходимо, так как именно в этих местах случается больше всего проблемных ситуаций.
Особое внимание следует уделить установке фановой трубы.
Устанавливается канализация под углом в 45 градусов.
Место выхода на улицу должно быть надежно загерметизировано.

Монтаж водостока с выводом под унитаз

После выяснения всех тонкостей можно приступать к сборке внутренней канализации. Для этого потребуется подготовить инструменты:

  • молоток, зубило;
  • силиконовый герметик;
  • ;
  • уровень, маркер.

Подготовка начинается с нанесения разметки схемы от входа тройника в стояк до всех сантехнических приборов. Отметки ставят с учетом необходимого уклона. Хомуты для крепления канализационных труб к стенам и потолку устанавливают соответственно диаметру.

Особенностью внутренней разводки канализации является сила тяжести. Сточные воды сливаются самотеком вниз по законам физики. Поэтому сборку осуществляют под уклоном 1-1,5 градуса. Еще одним важным моментом является подбор диаметра сборных элементов:

  • Для стояка и гофры под унитаз выбирают диаметр в 100мм.
  • Для прокладки магистрали к ванной и раковине – 50мм.
  • Слив от бытовых приборов (стиральной машины) – 32 мм.

Пластиковые трубы разного диаметра

После подгона всех элементов конструкции, приступают непосредственно к укладке. Алгоритм действий будет следующий:

  • Внутреннюю поверхность отшлифовывают до состояния легкой шероховатости. Это обеспечит лучшее сцепление материала.
  • Обезжиривают края деталей метиленхлоридом.
  • Проводиться склейка элементов. Для этого используют тампон или кисточку, которой на внутреннюю часть раструба наносят небольшой слой клея, а на внешнюю соединительную поверхность толстый слой.
  • Надевается фитинг так, чтобы отметки соответствовали размерам разметки. Далее детали разворачиваются по отметкам. Они должны совпасть между собой. Удерживаются в таком положении около 30 сек.
  • Стык промазывают герметиком или клеем.

Соединение пластиковых элементов клеем

По такой схеме собирается вся конструкция. Если у вас есть паяльник, то соединять пластиковые трубы можно с его помощью, но стыки необходимо обрабатывать герметиком. На сборку всей канализационной системы уйдет не боле 3 часов при соблюдении всех правил. Данная схема действует и для установки водоотведения в квартире своими руками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
