Как подключить уличный датчик освещения для включения света

Как подключить оптический датчик

Любой оптический датчик соединяют с исполнительной автоматикой:

• программаторы;
• платы управления различных систем.

Схему подключения придётся выбирать в зависимости от типа выходного сигнала, который исходит от оборудования.

Общая классификация подключения оптического датчика:

• на сухой тип контактной группы применяют замкнутые или разомкнутые;
• соединение с питанием сигнализационной системы;
• подача питания на релейные датчики по отдельной линии.

Путаница возникает, поскольку не все мастера понимают разницу между нормально закрытым и открытым выходом датчика.

Чтобы разобраться с подключением, нужно понять три события:

• правильная интенсивность попадания света;
• включение индикатора, показывающего на активность прибора;
• переключение реле или транзистора — выходные элементы.

Приор не получится подключить правильно, если перепутать срабатывание и попадание света. А также, какие процессы в этот момент происходят — переключатель работает в определённом режиме (Dark/Light), а тип выхода — нормально открытый или нормально закрытый.

При НЗ-выходе индикатор может загореться, когда замыкается контакт, или же при активности датчика. Нельзя забывать, что эти события — неодинаковы. Все зависит от производителя.

Поэтому, для правильного подключения нужно внимательно ознакомиться с инструкцией и проверять теорию на практике.

Описание фотореле

Чувствительное фотореле на симисторе ГОСТ 51324.2.1-99. представляет собой оптронный прибор, состоящий из светодиодов, оптически связанных с контактами электроприборов. Его еще часто называют сумеречный светодиодный датчик, приспособление день-ночь и т.д.

Фото — Фотореле фото

Фотореле предлагают различные преимущества по сравнению с механическими реле времени:

1. Малый размер. Размещенное в небольших блоках, таких как USOP, приспособление разрабатывается с уменьшенной платой;
2. Длительный срок службы. При отсутствии механического контакта, значительно продлевается срок годности за счет того, что полностью отсутствует износ;
3. Слаботочный привод. Данный прибор может работать с поступающим током даже в несколько миллиампер без усилителя. Таким образом, соседние устройства могут обходиться без драйверов;
4. Бесшумная работа. При отсутствии механического контакта, бесконтактное реле при работе не издает совершенно никаких звуков;
5. Высокая скорость. Фотореле примерно в 10 раз быстрее, чем механические аналоги (которые принимают несколько миллисекунд для переключения).
6. Отличная производительность, многие приборы поставляются с таймером.

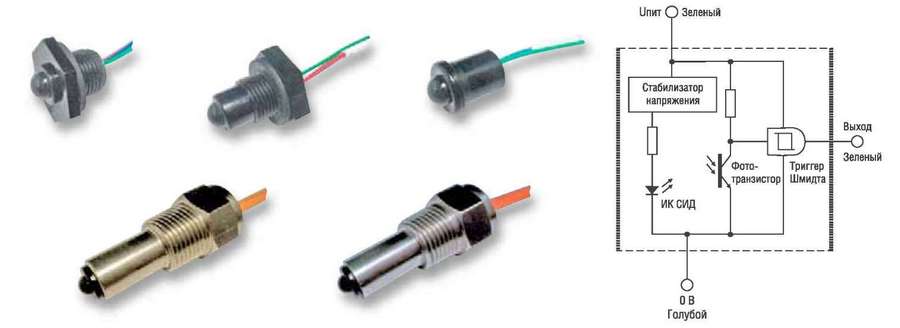

Составляющими прибора являются: три контактных провода для подключения к общей сети, магнитный пускатель, якорь.

Фото — Фотореле в разобранном виде

Видео: простое фотореле

Распространенные схемы подключения датчика

Схема подключения сумеречного реле

Схема подключения фотореле зависит от количества клемм. Переключение происходит в распределительной коробке. Кабели устройства различаются по цвету:

• синий – идет на нулевую клемму, провод лампы подключается непосредственно к ней;
• коричневый или черный – подключается к фазе, подает питание;
• красный – выходной провод подает фазу на светильник.

Если в цепь включен датчик движения, он включается последовательно, за реле сумерек. Переключатель, управляющий несколькими светильниками, включается стартером. Для самостоятельного подключения устройства производитель предоставляет схему в инструкции.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Разновидности датчиков освещения

Основной функцией датчиков освещённости является включение освещения при наступлении темноты и отключении его при наступлении достаточной освещённости. Для расширения функциональных возможностей подобных приборов они комбинируются с прочими устройствами автоматики, вследствие чего становятся более востребованными. Наиболее распространёнными видами датчиков освещения, оснащёнными дополнительными функциями, являются:

• Фотореле с таймером – позволяет настроить работу прибора не только по отношению к освещённости, но и в заданном временном интервале;
• Фотореле с датчиком движения – позволяет в большей степени экономить расходование электрической энергии, особенно в зоне пешеходных дорожек и придомовой территории, посредством включения света только в период нахождения в зоне действия датчика крупного объекта (человек, автомобиль и т.д.);
• Фотореле с программируемыми настройками – являются наиболее технически оснащёнными приборами, при помощи которых можно настроить режимы работы освещения, как в течение различных временных периодов (сутки, неделя, месяц, сезон и т.д.), так и работающих при срабатывании на движение в зоне их действия.

Фотореле марки Tdm модель «Sq0324-0019» для установки на ДИН-рейку с выносным фотодатчиком

Что такое фотореле

Фотореле представляет собой чувствительный прибор, реагирующий на свет. При снижении освещенности до определенного уровня, заданного заранее, устройство срабатывает, включая светильники. Когда становится достаточно светло, датчик отключает осветительные приборы.

В качестве светочувствительных элементов используются фотодиоды, фоторезисторы, фотосимисторы и другие устройства с разным принципом работы. Так, реле с фоторезистором функционирует за счет изменения сопротивления, с фотодиодами — ЭДС, с фотосимистором — взаимодействия положительной и отрицательной гармоник.

Основные технические характеристики

Но если она утеряна — ничего страшного; просто следует всегда помнить о приведенной выше цветовой схеме. Еще один большой плюс устройства ФР — возможность работы в цепях постоянного тока напряжением 12 В. Такие устройства ставят в местах, где свет необходим только во время нахождения рядом человека — возле туалета, на заднем дворе и т. Скоммутированы на разных этажах, от разных электро-сборок, выводы подключены к РИП, а они уже ИК-фонарям. Порядок подключения Саморегулирующая подача освещения в помещение или во двор производится с помощью использования фотореле. Если реле устанавливается вблизи осветительной лампы, то устройство следует закрепить таким образом, чтобы лучи света от нее не влияли на работу фоточувствительного сенсора. Нижней части нужно задать такой угол, под которым труба будет направлена вверх. Установить подобное оснащение можно самостоятельно, без помощи электриков. Прибор может быть выполнен в цельном корпусе со встроенным чувствительным элементом, либо с выносным датчиком. Многих волнует вопрос, как автоматизировать внешнее освещение жилья, чтобы лампы сами загорались с наступлением сумерек, и гасли с восходом солнца.

Они характеризуются вспомогательными клеммами, куда подсоединяются заземляющие провода. А с наступлением нового дня, освещенность увеличивается, контакты размыкаются, и источник искусственного света выключается.

Наличие возможности выполнения индивидуальных настроек. Способ размещения на элементах строительных конструкций или в электротехническом оборудовании. Чтобы выбрать подходящее фотореле, следует учесть ряд факторов. Чтобы правильно подключить фотореле к светильнику с лампой ДРЛ, нужно добавить в схему дроссель или ПРА пускорегулирующий аппарат либо приобрести светильник со встроенным пускателем.

Астротаймер стоит намного дороже фотореле, но с ним нет никаких хлопот, ни с местом установки ни с засветкой. Через него происходит управление датчиком. Скоммутированы на разных этажах, от разных электро-сборок, выводы подключены к РИП, а они уже ИК-фонарям. Все соединения проводов должны быть в специальном герметичном монтажном коробе. Как правильно подключить фотореле IEK для автоматического включения и отключения освещения

Автоматический светильник с датчиками движения/освещения

Интересный светильник на стену/дверь/в кладовку с автоматическим режимом на основании реально работающих датчиков освещения и движения.

Кроме больших и серьезных фонарей у меня еще бывают весьма интересные мелкие бытовые светильники. Вот этот заказал товарищ себе в кладовку, я повертел в руках и также потом заказал — за 3 с лишним бакса такое легко найти Али. И сама идея светильника с датчиками да возможностью установки в любом нужном месте — понравилась. Аккумуляторов у меня есть, поэтому чего бы и не купить еще несколько разноплановых то?

Автоматический светильник с датчиками движения/освещения стоил с кешбеком порядка 8 баксов

Коробка немного не примялась, но содержимое внутри в целости.

Все было в целости, но я вскоре потерял часть крепления =( Благо, их есть несколько видов — шурупы, скотч, магнит.

Это значительно увеличивает сферу применения — можно установить стационарно на шурупы, можно приклеить на двусторонний комплектный скотч, а можно примагнитить просто.

Я детальнее покажу это на видео, но попробую также рассказать и на словах. Имеется ввиду площадка с отверстиями под стационарное крепление, с неодимовым магнитом и ровной поверхностью под временное крепление

Также стоит обратить внимание на ниши под направляющие и это позволяет установить нужный угол

Зачем это все нужно? Для корректной работы датчика движения и датчика освещения. Есть простой режим вкл/выкл и он мало интересен. Ведь для стационарно светящихся светильников стоит все таки продумать питание от сети. А вот режим авто работает следующим образом: — если датчик освещенности оценивает уровень света как недостаточный, то он активирует датчик движения; — датчик движения отслеживает движения в кадре на расстоянии до 3 метров по характеристикам (на самом деле все 5 метров будет) и при обнаружении их — да будет свет!

При чем в любом нужном месте, лишь нужно аккумуляторы АА иметь и подзаряжать их по мере необходимости.

Часть конструкции с датчиками может проворачиваться и устанавливаться в нужном направлении

Почему это важно?

Допустим нужно осветить дверной прием, когда кто то подходит к двери — устанавливаем датчик по направлению движения. А световой поток вниз на проем. После этого в кадре появляется человек и светильник активируется, не ослепляя при этом, но подсвечивая интересующий участок.

Временно установил коридоре квартиры, где ремонт происходит — заходишь вечером и свет включается, покуда кликнешь выключательно.

Дальше 20 секунд и автоматическая отсечка. Поскольку в кадре уже включенный свет, то на этом и все. Поэтому необходимость подзаряжать аккумуляторы будет возникать не часто. По очень приблизительным подсчетам потребление идет порядка 0.2А и 3 аккумулятора АА по честные 2000 mAh может равняться 10 часам света. А если 10 часов по 20 секунд за раз — получается солидная автономность.

Не стоит забывать, что здесь всего лишь 50 рассеяных люмен и ооочень рассеянных. Ниже комната 5*5 метров в лучах этого светильника.

И освещение комнаты нормальным фонарем с тем же рассеянным светом.

Разбирать светильник не стал — ему же еще работать и работать, а цивилизованного метода разбора нет, все на защелках.

Можно выбрать холодно белый и немного выйграть по яркости, но на самом деле я рекомендовал для работы внутри помещений выбрать более приятный глазу теплый свет. Нет проблем с ШИМ (мерцание), натуральные цвета — это гарантировано есть в теплой версии. Холодной у меня не было и не могу ничего определенного сказать об этом.

Ниже видео обзор и немного наглядной информации на тему управление этим нехитрым девайсом.

Разновидности

По типу применяемых датчиков их разделяют на несколько групп:

1. Инфракрасные. Срабатывают на тепло в поле работы датчика. Так как теплокровным, кроме человека, относятся и домашние животные, среагировать инфракрасные детекторы могут и на них.
2. Акустические. Реагируют на шум. Если двери открываются со скрипом, или громкие шаги человека датчик сработает.
3. Микроволновые. Датчики активного типа. Сами формируют волны в микроволновом диапазоне и выслеживают их возврат обратно. Если есть разница от движущегося объекта, электрические цепи замыкаются/размыкаются.
4. Ультразвуковые. Принцип работы аналогичен микроволновым датчикам, но в практике применяются редко. На ультразвук неадекватно могут среагировать домашние животные.
5. Комбинированные. В одном устройстве освещённости может сочетаться сразу несколько типов обнаружения движения. Более надежные системы, но и более дорогие.
6. Астрономический таймер. Реле нового поколения. Также контролирует работу осветительных приборов, но основано на ином принципе управления. В микрокомпьютер астротаймера заложена программа с данными о времени движения солнца в разных регионах планеты. Для того чтобы настроить прибор, надо вбить в прибор данные GPS своего населённого пункта, текущие дату и время. Опираясь на эти ключевые настройки, он автоматически будет определять, когда пора включать лампы освещения. Если у фотореле возможны ложные срабатывания, то у астротаймера таких ошибок нет. Он работает в любую погоду.

Обычно инфракрасный датчик освещения применяется для уличного фонаря, так как он обладают рядом преимуществ:

• недорогой;
• с большим радиусом действия;
• можно легко отрегулировать под свои предпочтения.

Уличные или лестничные детекторы преимущественно используют или ультразвуковые или микроволновые. Способные среагировать на достаточно большом расстоянии от источника освещения. Микроволновые — могут среагировать, даже если человек еще находится за преградой.

Есть еще классификация автоматических осветительных приборов для уличного освещения по типу конструкции фотореле.

1. Все элементы управления светильником размещены в одном корпусе. Такая конструкция более объемная, но и довольно удобная — нет лишних проводов. Надо просто закрепить рядом со светильником.
2. Сам датчик «дня» крепится снаружи, а управляющее реле со светильником располагается в отдельном щитке внутри помещения. Таким образом, все элементы регулирования уличным освещением основательно предохранены от погодных катаклизмов.

Чувствительность приборов можно настраивать. Регуляторы размещены снизу корпуса и подписаны знаками «+» и «—».

Работать с регулированием датчика света лучше при наступлении темноты и когда он установлен и подключен к сети.

Накручивая винт в сторону знака минус, датчик теряет свою чувствительность. И реле начнет срабатывать только при полной темноте. И соответственно, поворотом в сторону плюса, чувствительность повышается.

Когда все манипуляции произведены, и результат работы будет положительный — настройка фотореле будет закончена.

Кроме таких регулируемых фотореле есть такие же девайсы, но дополненные детектором движения. Фонарь не включится в темноте до тех пор, пока детектор не среагирует на перемещение человека в зоне своего влияния.

Особенности настройки

Настройка фотореле начинается, когда начинает темнеть, и хозяин считает, что это время оптимально для включения уличного освещения.

На корпусе устройства есть пластиковый вращающийся диск, выше которого (или сбоку) обозначены стрелочки для направления вращения диска для повышения-понижения чувствительности. Либо просто значки «+» и «-».

Вращаем поочередно диск то в одну, то в другую сторону до тех пор, пока освещение не включится. Больше ничего не делаем.

Кроме выключателя день-ночь, выпускают еще астротаймер. Но он – слишком дорог, поэтому частники в основном ограничиваются использованием фотосенсора для освещения своего участка в ночное время.

Таким образом, подключить и настроить фотореле для уличного освещения своими руками не вызывает никаких трудностей

Важно правильно подобрать нужное устройство, подходящее в данных условиях и правильно его подсоединить к сети. И тогда не придется вручную контролировать включение-отключение уличного освещения

Умное устройство само позаботится об этом!

Уличное освещение

Светодиодное уличное освещение:

FR-01 6А, IP44, düwi:

Для устройства доступен наружный монтаж на улице. Происходящие погодные и климатические события, включая снег, дождь или яркое солнце, на работу прибора не влияют. Хотя, пользуясь опытом некоторых инженеров, можно дать рекомендацию взять оборудование с второй цифрой индекса IP повыше. Где-нибудь от 5 включительно, что точно убережет компоненты даже от сильного проливного дождя.

Сама же сборка системы в законченный вид элементарна — к контактам фотореле подключается фаза, нейтраль и нагрузка, как указано на приведенной далее схеме:

К вопросу о монтаже есть интересный момент. Размещать устройство, содержащее датчики света, требуется так, чтобы на чувствительные элементы не падало видимое излучение ламп. Иначе вместо включения их в темноте и выключения днем, получится неплохая дискотека. Посудите сами: пришла ночь, реле сработало и зажгло лампу. Свет от нее падает на датчик, и тот считая, что уже день, разрывает линию. Опять темно, а значит снова включение. И так по кругу.

Схема подключения и установка

Установить фотореле можно самостоятельно. Это устройство крепится на вертикальную поверхность в месте, где солнечное освещение пространства находится на достаточном уровне.

При установке этого устройства следует учесть некоторые моменты, которые могут повлиять на нормальное функционирование прибора, а также на его долговечность:

Схема подключения фотореле

1. Если рабочее напряжение прибора – 220 В, то его следует подключить к сети, в которой отклонение от номинала не превышает 10%. Двенадцативольтовые устройства устанавливаются через понижающий трансформатор и выпрямитель тока. Если подключается резервная система, то возможно подключение, от аккумуляторных батарей.
2. Запрещается установка фотореле в местах рядом с легковозгораемыми предметами, а также возле ёмкостей с химическими реагентами и кислотами.
3. Если устанавливается устройство с выносным фотоэлементом, то при покупке устройства необходимо проверить наличие специального кронштейна, на который устанавливается чувствительный элемент.
4. Установка датчика фотореле должна быть осуществлена таким образом, чтобы на него не падал свет от освещения, которое включается этим датчиком.

Схема подключения прибора к регулируемой осветительной системе очень проста, но следует учесть некоторые моменты и правила такого подключения.

Фотореле имеет три провода различного цвета:

• Красный – выносной, коммутирующий провод.
• Коричневый – фазный провод.
• Синий – “0”.

Перед проведением работ по подключению реле, необходимо полностью обесточить проводку.

Синий провод соединяется с “0” подводящей проводки и со светильником.

Красный провод выводится из фотореле напрямую на осветительный контур.

Коричневый – подключается только к фазному проводу проводки.

Если прибор имеет только два провода на выходе, то его необходимо подключить следующим образом:

1. Подключение “фазы” осуществляется к красному проводу устройства.
2. Подключение “0” производится к синему проводу.
3. Вывод электрического тока к потребителям осуществляется на плате, и соответствующие провода закрепляются с помощью клемм.

Такие устройства предназначены для подключения одной лампочки. Если необходимо соединение нескольких осветительных приборов, то их следует подключать параллельно.

Некоторые устройства могут быть подключены к заземлению, поэтому при наличии дополнительного провода или контакта, подключение осуществляется стандартным способом, и “земля” подводится к устройству по 3 – жильному кабелю.

Для подключения проводов наиболее правильным вариантом, будет использование клемм, но возможна и спайка медных проводов с последующей изоляцией.

Все элементы для автоматического включения освещения, предназначенные для работы на улице, имеют степень защищённости не ниже IP44, но при налипании большого слоя снега возможно серьёзные перебои в работе такого устройства. Поэтому датчик фотореле, желательно установить под небольшим прозрачным навесом. Для изготовления навеса более всего подходит сотовый поликарбонат.

Не стоит размещать фотореле слишком низко. При переносе громоздких предметов, устройство можно легко повредить.

Рекомендуемая высота установки – 2,1 м.

Схема фотореле

Как применяется датчик движения?

Детекторы движения эксплуатируются с разными целями и в разных условиях. Они обеспечивают автоматическое включение и отключение оборудования, которое может быть сложным техническим комплексом, а может быть и обыкновенным источником света. Приборы света включаются, когда в поле их видимости появляется объект и отключаются спустя некоторое время после того, как двигательная активность погаснет.

Кроме того, такие приборы широко используются в системах «умного дома». Они регулируют систему вентиляции, кондиционирования, отопления, открывают автоматические ворота и двери и управляют другими механизмами в помещении.

Принцип работы фотодатчика

Основа управляющего уличным освещением фотореле (сумеречного выключателя) – это светочувствительный элемент, реагирующий на имеющуюся яркость солнечного и искусственного света.

Когда наступают сумерки, фотодатчик смыкает контакты и подает электроэнергию на светильники, смонтированные на улице возле дома. А при увеличении интенсивности светового потока поутру он снова размыкает контур, выключая осветительные электроприборы.

Галерея изображений

Фото из

Фотореле или фотодатчики систем уличного освещения предназначены для организации управления расположенными на улице приборами

Управляющее уличными приборами освещения устройство может устанавливаться непосредственно рядом с прибором или перед всей линией освещения

По мощности сейчас можно подобрать любой фотодачик, найти устройство, способное управлять как одним светильником над входом в дом, так и системой приборов для освещения большой площадки или пешеходной дорожки

В предложенной потребителю комплектации фотореле уличного освещения есть все для монтажа устройства, а также подключения его к электропитанию и сети уличного освещения

Если у установщика прибора управления есть опыт в производстве электромонтажа, соединить провода допускается скрутками, но лучше использовать зажимные клеммы

В схему фотодатчика включен фоторезистор, реагирующий на интенсивность светового потока, фотодиод, вырабатывающий заряд, фототранзистор, фототиристор, фотосимистор, синхронизирующий ток из разных источников

Крепление фотореле для освещения на улице производится с помощью приложенной к изделию монтажной планки. Фиксация возможна буквально на любых конструкциях

Прибор управления уличным освещением не вызывает малейших затруднений ни в установке, ни в настройке, ни в дальнейшей эксплуатации

Устройство для автоматизации управления освещением

Монтаж фотореле на стену здания

Прибор в обустройстве дачной площадки

Фотореле в торговой комплектации

Способ соединения фотореле с электролинией

Устройство фотореле для уличных светильников

Крепление к стене с помощью планки

Удобное в монтаже и эксплуатации устройство

Светочувствительное реле в автоматическом режиме управляет работой подключенного к нему осветительного прибора, выключая и включая его по мере необходимости.

Благодаря наличию в схеме уличного освещения фотореле хозяевам дома нет необходимости постоянно включать свет вечером на придомовой территории, а утром выключать – все происходит автоматически

Это существенно сокращает расход электрической энергии уличными светильниками, а также продлевает срок их службы. Ведь они в этом случае работают только тогда, когда это действительно необходимо, а не по 8–9 часов в сутки.

В частном секторе подобные системы устанавливаются для освещения:

• уличных лестниц;
• территорий возле коттеджей;
• парковых и садовых дорожек;
• беседок, мангальных зон и открытых террас.

Организациями фотореле монтируются при обустройстве освещения во дворах многоквартирных домов, в ТРЦ и на лестничных площадках многоэтажек, а также при подсветке уличных конструкций с рекламой. Везде цель одна – экономия электроэнергии и ресурса осветительных приборов.

В простейшем исполнении рассматриваемое коммутирующее устройство состоит из блока питания, светочувствительного датчика, усилителя тока и реле переключения

Существует несколько видов фотореле, но принцип работы у всех них един. В нем есть подключенный к питанию светочувствительный датчик, который отслеживает уровень освещенности на контролируемой территории.

При наступлении сумерек этот сенсор замыкает реле, включая освещение на улице. Когда солнце опять встает, происходит обратное выключение уличных светильников.

Это интересно: АСТУЭ — расшифровка, принцип работы, отличие от АСКУЭ

Основные характеристики

Разобравшись с разновидностями датчиков движения, рассмотрим их технические характеристики, чтобы правильно выбрать нужную модель устройства. ДД различаются по следующим показателям:

• дальности;
• углу обзора;
• мощности подключаемой нагрузки;
• наличию дополнительных функций.

Угол обзора и дальность действия

Датчик движения может иметь горизонтальный угол обзора в 90-360°. В том случае, если на объект можно попасть с любого направления, используют сенсорные устройства с радиусом действия 180-360°. При установке ДД на поверхность стен, достаточно будет устройства с обзором в 180°. При монтаже прибора на вышке или на столбе, нужен сенсор на 360°. В помещениях можно устанавливать датчики, мониторящие движение в небольшом секторе.

Существуют модели датчиков движения с вертикальным углом обзора. В недорогих устройствах он составляет 15-20°, в некоторых ДД угол охвата может быть до 180°. Однако подобные приборы, в основном, устанавливают в системах безопасности, а не для включения освещения.

Угол обзора – одна из важнейших характеристик датчика движения для управления освещением

Дальность действия обуславливается местом расположения устройства: снаружи зданий или в помещении. Для установки в квартире или доме достаточно прибора с радиусом обнаружения на 5-7 м. Если же сенсоры будут устанавливаться на улице, то нужен более дальнобойный прибор. Но, в этом случае, нужно быть готовым к частым ложным срабатываниям.

От дальности срабатывания зависит эффективность сенсоров

Мощность подключаемой нагрузки

Каждое устройство с сенсором рассчитано на работу с определённой нагрузкой, то есть оно рассчитано на пропуск тока конкретного номинала. По этой причине, при выборе датчика, необходимо знать суммарную мощность осветительных элементов, которые будут подключены к прибору. Чтобы сэкономить на счетах за электроэнергию и не переплачивать за пропускную способность устройства, следует использовать газоразрядные, светодиодные или люминесцентные лампы.

Обязательно нужно учитывать мощность подключаемой нагрузки

Дополнительные функции

Производители оснащают некоторые свои модели дополнительными функциями. Одни действительно нужны, а без других вполне можно обойтись. Среди таких возможностей:

• встроенный датчик освещённости. В дневное время нет необходимости в освещении на улице или в помещениях с окнами. Чтобы датчик движения не срабатывал днём, некоторые модели оснащаются встроенным фотореле;
• настройка на срабатывание от животных. С подобным дополнением прибор не будет реагировать на котов и собак среднего размера. К сожалению, с крупными животными данная опция не поможет;
• задержка выключения. Большая часть устройств выключает освещение после того, как объект выходит из зоны действия прибора, что довольно неудобно. Именно потому, производители выпускают модели, в которых предусмотрена задержка отключения, а также её настройка.

ДД с фоторелеДатчики могут ложно срабатывать на домашних животныхФункцию срабатывания можно настроить по своему усмотрению

Это все полезные дополнения для ДД включения света. Особенно важны две последние опции. Всё остальное – это просто ненужные навороты, которые приводят к излишнему удорожанию устройства.

Емкостные датчики

Самый простой сенсор — емкостной датчик обнаружения присутствия. По своей конструкции он напоминает обычный конденсатор переменной емкости. Изменение состояния держит на контроле специальная микросхема. Подходят для наблюдения за передвижением в охраняемой зоне.

Такой датчик объема обладает, как определенными достоинствами:

• малым весом;
• небольшими габаритами;
• очень незначительным потреблением электроэнергии;
• нет контактных групп;
• большим сроком эксплуатации;
• адаптация под различные задачи;
• простота изготовления из доступных и недорогих материалов.

Так и недостатками:

• в процессе измерений могут возникать грубые ошибки и погрешности;
• для работы нужны преобразователи и измерители, функционирующие на высоких частотах;
• наличие защитного экрана для измерительных цепей.
