Освещение участка возле дома, дачи

Виды

Производители предлагают огромное разнообразие различных видов уличных световых приборов, которые классифицируются по многим признакам.

Помимо стилевого направления, формы, размеров и цветовых решений, приборы наружного освещения принято разделять по нижеуказанным критериям.

По назначению:

  1. Архитектурное освещение:
  • Фасадные светильники;
  • Прожекторы.
  1. Садово-парковое и ландшафтное освещение:
  • Фонари;
  • Тротуарные светильники;
  • Садовые световые конструкции (газонные и декоративные);
  • Плавающие осветительные приборы.

Главной задачей архитектурного освещения считается придание строениям особой выразительности в темное время суток. Оно подчеркивает достоинства и скрывает недостатки фасадов домов.

Фасадные осветительные приборы подсвечивают стены, окна, дверные проемы и другие элементы дома. Прожекторы создают яркий световой поток, который концентрируется в нужном направлении.

Садово-парковые и ландшафтные светильники освещают в темное время суток участок и все, что на нем расположено, а также служат в качестве декоративных элементов ландшафтного дизайна.

Фонарь представляет собой осветительный прибор на высокой ножке-опоре и обеспечивает хорошую видимость на территории участка. Благодаря тротуарным светильникам можно смело перемещаться вечером по освещенным дорожкам и тропинкам.

Садовые конструкции предназначены для подсветки газонов, живописных уголков сада, скульптур и других элементов ландшафтного дизайна. Декоративные модели создаются в виде сказочных персонажей, животных и др. В темное время суток они придают оригинальный вид участку.

Плавающие светильники имеют герметичный корпус и устанавливаются на поверхности воды, создавая мягкий приятный свет.

По способу монтажа и месту установки:

  • настенные (в т. ч. бра);
  • потолочные светильник;
  • наземные (в т. ч. торшеры, болларды);
  • подвесные;
  • встраиваемые;
  • на подставке и др.

По возможности перемещения:

  • стационарные;
  • переносные.

По источнику освещения:

  • с лампами накаливания;
  • с галогенной лампой;
  • с люминесцентной, энергосберегающей лампой;
  • светодиодные;
  • светодиодные на солнечных батареях.

Лампы накаливания теоретически можно устанавливать в уличных приборах, но не рекомендуется, поскольку они неэкономичны, нагреваются в процессе работы и требуют частой замены. Лучшие варианты: люминесцентные светильники или светодиодные. Хотя они и стоят дороже, но окупаются за счет экономии электроэнергии.

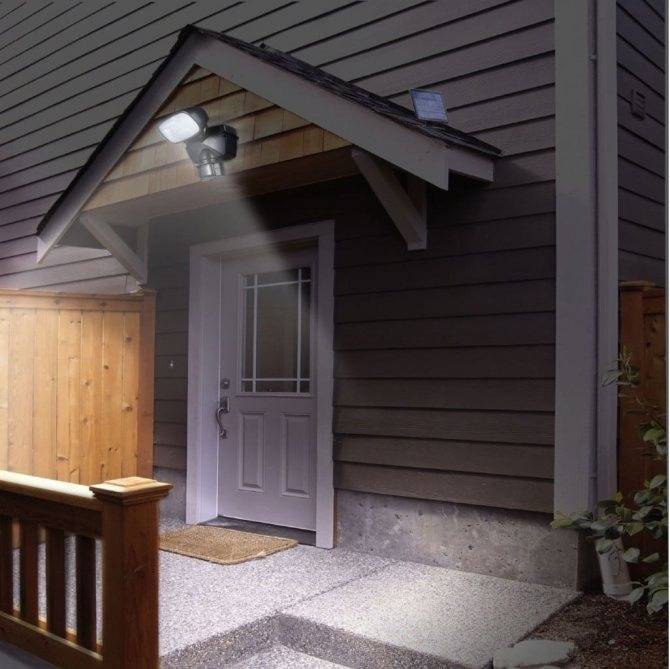

Светодиодные светильники на солнечных батареях – ноу-хау на рынке наружного освещения. У них огромный потенциал развития.

В течение дня они накапливают энергию солнца, а в темное время суток встроенные в них диоды светятся благодаря запасенному электричеству.

По способу питания лампы:

  • сетевые;
  • с собственным источником питания (встроенным аккумулятором);
  • на солнечных батарейках.

Уличные осветительные конструкции различаются еще по степени защиты от негативных воздействий окружающей среды. Каждый производитель указывает конкретную степень в технических характеристиках прибора, для обозначения которой применяются латинские буквы «IP» и следующие за ними две цифры.

Значения первой цифры варьируются от 0 до 6, второй – от 0 до 8. Для наружных светильников минимальный уровень должен быть не менее IP44. Чем выше цифры, тем осветительные конструкции более защищены от попадания пыли и воды.

Прокладка кабеля под землей

Начинают работу с подготовки траншей. Заранее составляете схему расположения всех светильников на своем участке.

После чего, от места выхода кабеля с щитовой РЩ-0,4кв, прокапываете вдоль всех этих точек траншею глубиной 70см.

Далее на дно засыпаете песчанную подушку высотой в 10-15см.

Поверх нее укладываются ПНД трубы. В конечном итоге у вас должен получиться примерно вот такой пирог.

Каждая труба должна иметь выход в местах установки уличного светильника. То есть, довели до первого ближайшего, сделали подъем выше уровня земли и отрезали.

Потом отсюда проложили таким же образом вторую, третью и т.д. Таким образом у вас в дальнейшем получится так называемая параллельная схема подключения уличных светильников.

В каких-то точках может быть по 3 ли 4 выхода трубы на поверхность. Все зависит от схемы освещения и мест расстановки садовых фонарей.

Кое-где рекомендуется сделать отдельный выход под розетки.

Они бывают очень полезны на территории сада.

После полной укладки труб, тросиком затягиваете в них кабель и оставляете некоторый запас (примерно в 30-40см) в каждой светоточке на выходе из трубы.

Разрезаете в этих местах кабель и тяните его к следующему фонарю.

Если у вас разветвленная система освещения и проложено несколько линий, то каждый из кабелей стоит заранее подписать.

Когда все провода проложены присыпаете траншею землей.

На глубине от поверхности в 30см желательно проложить сигнальную ленту.

1 of 2

Стоит она недорого, зато вы в будущем, когда захотите произвести перепланировку или проложить еще дополнительные коммуникации на участке, данной лентой защитите свой кабель от случайного повреждения.

Выбор светильников

На улице необходимо устанавливать особые пыле-влаго защищенные светильники. Степень защищенности корпуса отображается классом безопасности. Он обозначается латинскими буквами IP и двумя цифрами, которые идут за ним. Первая цифра отражает степень защиты от попадания пыли, вторая — влаги. Чем меньше число, тем ниже защита. Например, IP 44 , имеет более низкий класс защиты чем IP 65. Конкретная расшифровка значения каждой цифры приведена на фото ниже.

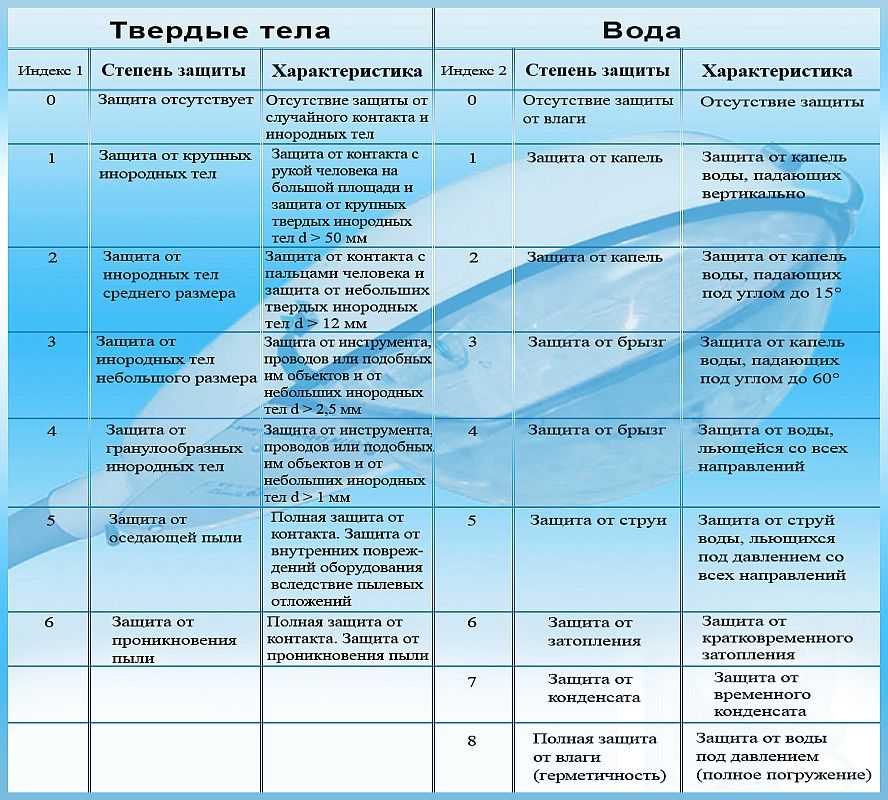

Расшифровка цифр в группе безопасности светильников

Понятное дело, что уличное освещение дома лучше делать со светильниками класса IP 68, но они стоят довольно дорого, да и ассортимент их не так велик. Зато никаких проблем с их работой вы иметь не будете — ни во время дождя, ни во время сильного ветра, несущего пыль.

Какие использовать лампы

Если говорить о лампах для уличного освещения, лучше всего использовать не лампы накаливания, а светодиодные или эконом-лампы. Самый лучший вариант — светодиодные. При малом потреблении электроэнергии светят они очень ярко. Например, лампа, потребляющая 7 Вт выдает света как 50 Вт лампа накаливания (или 650 lm). При этом они практически не греются, так что находящиеся рядом пластиковые детали не перегреваются. Несколько ограничивает область применения температурный режим эксплуатации от -20 °C до +40 °C.

Если есть желание еще больше сократить расходы на уличное освещение, можно установить светильники на солнечных батареях. Это кстати, тоже светодиодные лампы (LED), в корпусе которых находится аккумуляторная батарея. За светлое время суток батарея накапливает энергию, которая потом расходуется на освещение. Такие светильники есть разных форматов — от небольших, которые втыкаются вдоль дорожки, до солидных прожекторов, которые можно использовать для освещения дорог.

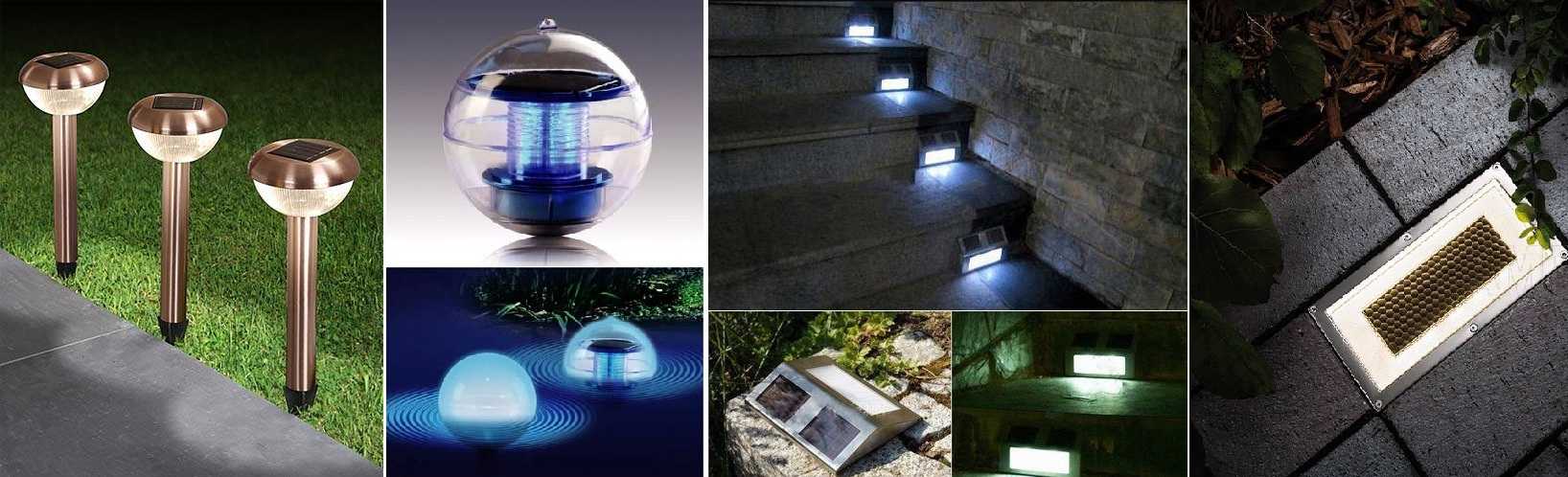

Светильники на солнечных батареях могут быть разными

Вообще, уличные светильники на солнечных батареях есть разные по оформлению и по способу монтажа. Самые простые варианты — садовые — могут просто втыкаться в землю (на фото слева), есть также подвесные варианты, которые можно развесить на деревьях, веранде. Есть герметичные модели, которые могут плавать в воде. Запустить такой светильник в пруд — отличное решение (второе изображение слева).

Не так давно появились модели, которые можно встроить в дорожку или лестницу (справа). Стоят они довольно много, но если учесть, что затраты на монтаж минимальны (не надо прокладывать кабель), а расходы на освещение вообще отсутствуют, то такое вложение крайне выгодно.

Как соединить провода с помощью зажимов – типа орех или под болт

Наиболее распространенный способ соединения проводов является зажим типа «Орех». Такое название этот зажим получил из-за внешней похожести на орех. Производятся разного размера для соединения, как тонких по сечению проводов, так и толстых.

Внутренность «Ореха» состоит из двух основных и одной промежуточной металлических пластин. По краям пластин находятся 4 винта. Сами пластины помещаются в изолированный корпус из карболита, состоящий из двух частей.

Для соединения проводов также применяют болтовое соединение. Для определенного сечения проводов подбирают размер болта. Например, для сечения проводов 1,5 – 4 мм² подойдет болт диаметром 6 мм, для сечения 6 – 10 мм² диаметр болта 8 мм, 16 – 35 мм² диаметр 10 мм.

Для соединения алюминия с медью с помощью болта, также применяют шайбу – прокладку.

После тщательного сжатия проводов с помощью гайки, данное соединение изолируется.

Преимущества:

  • небольшая стоимость;
  • хорошая изоляция для «Ореха»
  • можно соединять алюминиевые жилы с медными жилами.

Недостатки:

  • ослабление резьбового соединения в «Орешке»;
  • много изоляции для болтового соединения;
  • габариты соединения подходят для больших распределительных коробок.

Подготовка к работе

Итак, монтаж наружного освещения можно разделить на три основных рабочих этапа:

  • Разметка территории, раскапывание траншей и укладка кабеля – это один;
  • Установка закладных под светильники и, собственно, их монтаж – это два;
  • И сборка всей схемы и подключение ее к автоматике – это три.

Закладная под фонарь уличного освещения

Материалы

Какие материалы нам понадобятся для всего этого?

Электрический кабель

  • Кабель ВВГ-нг Ls трехжильный, сечением 1,5 мм2. Конечно, сечение, в первую очередь, будет зависеть от потребляемого схемой тока и протяженности участка, но так как сегодня используются преимущественно светодиодные лампы, и редко какой объект потребляет больше 16 А, хватает и такого кабеля.
  • Данный кабель не самый дорогой, однако его нужно дополнительно помещать в трубы, и если вы уж совсем не укладываетесь в бюджет, то можете приобрести бронированный кабель, к которому дополнительная защита не нужна, и тем самым сэкономить. Однако стоит заметить, что такой кабель будет достаточно сложно разделывать при подключении светильников и в щитовой.

Труба ПНД

Трубы ПНД – в принципе, назначение этого элемента мы уже упомянули – защитная оболочка для провода. Трубы используются разные – гофрированные, двустенные и гладкие. На фото выше показан не совсем правильный пример – синяя полоса означает, что труба пойдет для питьевой воды. Нам же нужен вариант вообще без полосок.

Модульный контактор

Контактор модульный с нормально открытыми контактами.

Датчик освещения

В схему мы также включим датчик освещенности, либо же заменим его фотореле в комбинации с сумеречным реле. Это будет автоматическая часть нашей схемы.

Уличный фонарь в современном стиле

Уличные светильники, которые вы желаете установить на своем участке. Это могут быть любые понравившиеся приборы. Отличает их от комнатных, прежде всего, степень их защиты от влажности и механических повреждений.

Модульный автомат

Автоматы модульные.

Переключатель

Трехпозиционный переключатель.

Теперь давайте посмотрим, как из всего этого собирается схема.

Поэтапное выполнение (монтаж и подключение)

Начинать работу по организации освещения участка надо с нанесения на план расположения светильников. Для выбора количества осветительных приборов можно воспользоваться СНиП (или более современными СП – актуализированными СНиП). Для домашнего применения они не обязательны, но их изучение позволит сориентироваться в минимально необходимом количестве светильников.

Таблица норм освещенности основных уличных объектов.
ТерриторияГлавные и вспомогательные входы парков, санаториев, выставок и стадионовТротуары, подъезды, проходы и центральные аллеиБоковые аллеи и вспомогательные входы парковОткрытые автостоянки на улицах всех категорий, проезды между рядами гаражей боксового типа
Минимальная освещенность, лк6416

Нормы освещенности общественных территорий можно соотнести с несущими примерно ту же функцию участками частных владений и пересчитать люксы в люмены. Для этого освещенность в люксах надо разделить на площадь освещаемой территории в квадратных метрах. Получится минимально необходимый световой поток, под который надо подобрать мощность осветительных приборов и их количество.

Так как прокладка кабеля или самонесущего провода подвесным способом в таких случаях неприемлема по эстетическим резонам, в 99% случаев выбирается подземное обустройство линий. Поэтому на план надо нанести и будущие траншеи. Пока все на бумаге, проект легко оптимизировать и минимизировать в плане объемов работ. После начала выемки грунта сделать это будет сложнее.


План расположения оборудования.

Согласно этому плану, надо выкопать от распределительного щита траншеи глубиной 70 см, а в местах установки светильников на земле – ямки размером чуть больше основания. В траншеях надо обустроить песчаную подушку толщиной 100 мм.


Готовая траншея.

После этого надо уложить кабель (если выбран вариант с бронированной оболочкой) либо пластиковые трубы диаметром 22 мм для защиты линий от повреждения. В местах будущей установки источников освещения труба выводится на поверхность, потом снова уходит в землю к следующему светильнику. К этому моменту должна быть полная ясность, как группируются светильники.


Схема соединения групп светильников.

В зависимости от схемы у каждого места установки может быть два или три выхода трубы. Для каждой группы осветителей используется свой «трубопровод».


Вывод труб на поверхность.

После с помощью троса в трубу затягиваются отрезки кабеля с запасом на выходе 30-40 см для будущего подсоединения.


Кабель, готов к монтажу.

Далее можно засыпать трубу песком слоем 100..150 мм и закопать. Очень полезно поверх песчаной подушки положить сигнальную ленту. При земляных работах в будущем она предупредит о том, что глубже проходит кабельная линия.


Сигнальная лента.

В итоге должен получиться такой «бутерброд»:


Разрез траншеи после окончания работ.

Следующий шаг – установка уличных фонарей. Она выполняется согласно конструкции устройства и инструкции изготовителя:

  • некоторые осветительные приборы требуют обустройства и заливки бетонных фундаментов;
  • другие имеют подпятник, требующий лишь гравийной засыпки для дренажа;
  • для подвесных фонарей не нужно ничего.

После этого можно выполнить соединение проводников кабеля в распредкоробках. Удобно для этого использовать клеммы Vago или подобные. Для защиты монтажа его желательно залить специальным эпоксидным компаундом.


Распределительная коробка, залитая компаундом.

Последним шагом выполняется подключение уличных светильников, их окончательная сборка, подключение питающей стороны кабеля к распределительному щиту. После этого можно подавать напряжение, опробовать схему коммутации, настраивать автоматику и, в итоге, наслаждаться качественно выполненным освещением.

Подключение подсветки к электрощиту

После того как все светильники и прочие устройства встают на свои места, проводится контрольная проверка соединений и сопротивления нуля с фазой.

Далее, производится подключение к электрощиту: обесточивается общее напряжение в щите учета, после чего каждый провод встает на свое место. Эту работу надежнее и безопаснее доверить электромонтеру. После подключения желательно подписать каждый новый автомат, для этого в них обычно предусмотрены специальные лунки.

Подключение освещения можно осуществить как напрямую, так и через отдельно сделанную розетку. В этом случае чтобы обесточить сеть будет достаточно просто выдернуть вилку из розетки.

Варианты освещения дачи

В связи с большим разнообразием устройств освещения сегодня они могут выполнять достаточно большой спектр задач, определяя не только уровень видимости на участке, но и оформление ландшафтного дизайна, функционального выделения каких-либо локаций и т.д.

Всего выделяют четыре основных варианта подсветки для приусадебных участков, которые отличаются своим назначением, местом расположения и прочими особенностями. Разберем каждый вид более детально.

Функциональное


Функциональное освещение Функциональное освещение предназначено для организации достаточной видимости в конкретной области дачи. В зависимости от поставленной задачи функциональное освещение может использоваться для общего освещения ландшафтных элементов или для каких-либо технологических объектов (сараев, гаражей, загонов для животных и т.д.).

Основное требование для этого варианта – уличные фонари должны обладать довольно хорошим уровнем светопередачи. Освещаемое ими пространство получает достаточную видимость, при которой вы сможете не только хорошо отдыхать, но и выполнять определенные категории работ.

Декоративное


Пример декоративного освещения Декоративная подсветка не несет никакой глобальной нагрузки, ее основная задача – оформление участка в соответствии с дизайнерским решением. Она позволяет сделать приусадебную территорию более интересной и привлекательной в темное время суток.

Этот вид подсветки используется как:

  • одиночные светильники на клумбах;
  • подсветка фасадов;
  • подводка линий декоративных элементов ландшафта;
  • выделение определенных деталей (деревьев, кустов и прочих).

Наиболее часто декоративная функция применяется в саду, зоне отдыха, вблизи водоемов на освещении веранды или входа в помещение. Для веранды или другого места отдыха применяется точечные светильники, создающие приятный приглушенный свет в нужной локации. Хорошо для декоративного освещения места семейного отдыха использовать гирлянды из ламп накаливания в ретро стиле или светодиодные ленты для современного дизайна.

Маркировочное


Маркировочное освещениеДанный вид освещения предназначен для маркировки каких-либо элементов или деталей территории дачи:

  • дорожек – организовывается посредством маломощных моделей, установленных по краям от тротуара, подсветка дорожек используется для выделения пешеходной зоны в темное время суток, она не призвана обеспечивать достаточную видимость на ней;
  • ступеней – могут устанавливаться как на самих ступенях, так и в стене непосредственно над ними, при установке в напольное покрытие корпус светильника подбирается с учетом механического воздействия, которое на него будет оказано;
  • калитки – призвана улучшить видимость места прохода, позволяет сориентироваться на местности, выполняется светодиодными лентами или другими оригинальными светильниками;
  • забора – предусматривает установку прожекторов по периметру участка, создает световой дизайн вокруг территории дачи, сада или огорода.

Охранное


Охранное освещение Главная задача охранного освещения – предотвращение противоправных действий по отношению к вашему имуществу. Следует отметить, что физического воздействия на злоумышленников не получится, но психологического при включении может оказать ощутимый эффект. Наиболее актуальными местами для применения охранной функции являются гаражи, ворота, двери и окна, общее пространство перед домом.

Очень хорошо для охранного освещения использовать систему автоматического включения, реагирующую на движение в какой-либо локации. Это не только сэкономит электроэнергию, но и создаст дополнительный психологический эффект и будет выступать в роли сигнализации для вас о том, что кто-то ходит по двору или по садовому участку.

Требования к подсветке

Перед планированием и установкой светильников следует разобраться с требованиями, которые предъявляются к этому виду работ:

Свет не должен быть слишком ярким. Это создает дискомфорт, а также ухудшает вид сада или водоема, так как нарушается спокойная атмосфера. Лучше выбирать рассеянное освещение, чтобы лампы не били по глазам.

Подсветка должна выделять границы пешеходных дорожек. Этого достаточно для того, чтобы комфортно ходить даже ночью

Особой яркости тут не нужно.

Выбирать светильники с защитой от влаги и пыли, предназначенные для улицы Важно, чтобы они не требовали обслуживания и работали долгое время без замены лампочек

Обращать внимание на энергопотребление. Чем меньше расход, тем ниже будут счета на оплату электричества Лучше всего подойдут энергосберегающие модели. А можно выбрать и современные автономные решения на солнечных батареях

А можно выбрать и современные автономные решения на солнечных батареях.

Внешний вид должен подходить под оформление приусадебного участка. Светильники больше видны днем, поэтому лучше выбрать такие, которые дополнят оформление и украсят ландшафт даже тогда, когда не работают.

Проводка при ее наличии должна быть проложена по установленным требованиям и быть безопасной. Чтобы исключить проблемы. В систему всегда ставят автомат или УЗО. В этом случае при замыканиях и других нарушениях работы подача электричества прекратится.

Ставить светильники лучше везде, где приходится передвигаться в ночное время. Заранее продумайте их расположение, чтобы потом не оказалось, что какой-то уголок упущен из вида.

Предварительно разобраться с особенностями включения и выключения. Проще всего поставить автоматику, чтобы она подавала электроэнергию по таймеру и отключала подсветку в установленное время (например, поздно вечером, когда все легли спать). Можно использовать фотоэлементы, чтобы светильники сами включались после наступления сумерек. Самое простое решение – ручной выключатель. Он подойдет, если подсветку надо включать изредка.

Свет должен быть везде, где нужно передвигаться в темное время суток.

№4. Особенности функционального освещения участка

Задачи функционального освещения просты и понятны. Если декоративная подсветка может использоваться не на каждом дачном участке, то без общего освещения обойтись невозможно. Подсвечивая все важные элементы с целью повышения безопасности передвижения по территории, стоит помнить, что акценты в освещении необходимо выставлять на беседки, патио, дом и прочие постройки – садовые дорожки не должны быть залиты слишком ярким светом, иначе идущий по ним будет испытывать большой дискомфорт. Самое освещенное место на участке – это фасад дома и крыльцо: более комфортно будет передвигаться от менее освещенных участков к более ярким

Важно, чтобы даже глубокой ночью функциональное освещение позволяло видеть границы участка

Подсветить также необходимо лестницы, бордюры, мостики и прочие самые опасные объекты. Вдоль тропинок светильники необходимо располагать равномерно. В качестве источников света могут служить фонари, светильники-торшеры с рассеивателями из матового стекла, яркие прожекторы, сферические светильники и прочие элементы.

Подключение к электрощиту

О том, как подключить светильник к электрощиту, сказано в Правилах устройства электроустановок. В ПУЭ, в частности, сказано, что корпус устройства должен быть самозатухающим, то есть изготовленным из металла, покрытого жаростойким материалом или термостойким пластиком. Место установки должно отвечать таким требованиям:

  • пожаробезопасность;
  • естественная освещенность;
  • наличие искусственной вентиляции или естественное проветривание;
  • расположение в зоне свободного доступа.

В составе электрощита имеются такие элементы:

  • электрический счетчик;
  • устройство защитного отключения;
  • шина нулевая;
  • шина заземляющая;
  • автоматы вводные (на 30-60 А);
  • розеточные автоматы под сильноточные электрические приборы (25 А);
  • розеточные автоматы под слаботочные электробытовые устройства (16 А);
  • автоматы для светильников (10 А).

Когда все элементы схемы находятся на своих местах, соединения тестируют. Также проводится замер сопротивления нуля с фазой.

Подключение светильника к электрощиту осуществляется после отключения общего напряжения в учетном щитке. Далее все провода подводим к положенным местам. Ввиду ответственности задачи, лучше доверить эту работу профессиональному электрику.

Подключить светильник можно напрямую или через выделенную розетку. В последнем случае для обесточивания сети будет достаточно изъять вилку из розетки.

Методы установки уличного освещения

Распространение получили основные три метода установки уличного освещения:

  1. прокладка кабельной линии (КЛ) в траншее;
  2. натяжение воздушной линии (ВЛ) по опорам освещения;
  3. комбинированный вид – кабельно-воздушная линия (КВЛ).

Монтаж чисто линией ВЛ встречается крайне редко. Правилами установлено, что выход питающей линии от источника питания, ввод в здание и места пересечения выполняются кабельной линией. В этом случае линия считается кабельно-воздушной.

Стоимость ВЛ значительно меньше, чем КЛ. А также при наличии повреждения можно отыскать его место путем осмотра линии.

При этом, при монтаже ВЛ стоит учитывать расширенную охранную зону и её низкую устойчивость к погодным условиям, особенно в грозовой период. Прокладывание линии «открытым» методом не безопасно для человека и животных и отрицательно сказывается на экологии.

Сегодня установки уличного освещения в населенной местности (город, поселок) разрешено исключительно кабельной линией, т.к.:

  • не большая охранная зона (1 м);
  • высокая устойчивость и защита от неблагоприятных погодных условий;
  • множество способов прокладки в зависимости от внешних условий (в трубе, лотках, тоннелях, опорах, каналах и т.д.);
  • закрытость КЛ от посторонних позволяет проложить её в местах с интенсивным движением или скоплением людей.

К минусам такого метода относится:

  1. затрудненность в поиске места повреждения;
  2. влияние просадки грунта на рабочие характеристики КЛ;
  3. возможность механического повреждения спецтехникой (при несанкционированной работе в охранной зоне).

Монтаж уличного освещения

Важно знать, что все монтажные работы выполняются исключительно квалифицированным персоналом, имеющим доступ к работе в электроустановках. Монтажные работы начинаются, только после получения разрешения на строительство

Монтаж уличного освещения кабельной линией предполагает прокладку кабеля в траншее. Для его защиты выбирают бронированный кабель. Данный метод проводится в следующей последовательности:

  1. согласно проектной документации на местах установки опор освещения устанавливаются флажки или колышки. Трасса начинается от шкафа уличного освещения (ШУНО).
  2. Спецтехникой копается траншея глубиной 0,8 м. В местах пересечения дорог и площадей – 1 м.

Ширина траншеи зависит от количества укладываемых кабельных линий. Для укладки одного кабеля ширина траншеи составляет 0,2 м, при двух и более расстояние между кабелями составляет 0,1 м (п.2.3.84 ПУЭ 7).

  1. Дно траншеи засыпается песком на высоту 0,1 – 0,15 м.
  2. Для защиты КЛ от механических повреждений прокладывается полиэтиленовая (ПНД) труба. Для бронированного кабеля – в местах пересечения с автодорогой, стоянками, площадями; для кабеля из сшитого полиэтилена – по всей длине трассы.
  3. В траншее прокладывается КЛ. В трубе это выполняется с помощью троса для его вытягивания. В местах установки опор концы кабеля в трубе выводятся наружу для их подключения. В дальнейшем они заводятся в распределительную коробку, устанавливаемую в технологическом окне опоры освещения.
  4. Засыпать слоем мелкой земли без содержания шлака, камней и строительного мусора (п.2.3.82 ПУЭ 7). Толщина слоя земли 0,2 м.
  5. В один слой укладывается глиняный кирпич. В местах прохода под асфальтированными дорогами укладка кирпича не обязательна.
  6. Укладка сетки или пленки голубого или желтого цвета, или сигнальной ленты на глубине приблизительно 0,3 м. В местах пересечения с инженерными коммуникациями лента не укладывается.

Прокладка кабельной линии для уличного освещения

Установка опор уличного освещения проводится в следующей последовательности:

  1. Провести прессовку песчаного слоя.
  2. В месте установки опоры копается квадратное (1м х 1м) отверстие глубиной 1,2м.
  3. В отверстие устанавливается металлическая конструкция (закладная), через центр которой выводится труба с кабельными линиями.
  4. Отверстие заливается цементным раствором.
  5. После затвердения цемента к закладной крепится конструкция осветительной опоры.

Установка опор уличного освещения

Монтаж уличного освещения воздушной линией. На опорах монтируется специальный комплект линейной арматуры, на которую подвешивается воздушная линия (СИП). На следующем этапе происходит подключение светильников к ВЛ.

Провод СИП в разрезе

Место подключения линии от шкафа управления до опоры освещения и подъем на нее выполняется кабелем.

Подключение светильника к ВЛ

Ремонт наружного освещения

Система наружного освещения, как и любая энергоустановка, нуждается в проведении периодического осмотра и текущего ремонта. Соблюдение этих правил поможет продлить срок службы светильников и минимизировать вероятность выхода из строя оборудования.

Однако если возникла такая ситуация, то необходимо определить её причину и действовать согласно алгоритму.

  • Проверьте наличие напряжения в сети.
  • При наличии напряжение возможен выход из строя или перегорание лампы светильника. Замена старой лампы на новую проводится по четко определенной технологии:

    • отключите в щите управления автомат питающий линию;

    • дождитесь, когда лампа остынет, открутите её;

    • проведите осмотр лампы. При наличии видимых следов перегорания или поломки замените ее на новую.

    • проверьте её работоспособность путем подачи напряжения.

    • если лампа не загорелась, отключите питание. Вновь открутите лампу, извлеките цоколь. Зачистите его контактные соединения, проверьте плотность их примыкания. Соберите схему и подайте напряжение.

  • При отсутствии напряжения в линии и срабатывания автомата защиты в момент включения линии возможно наличие короткого замыкания в светильнике.

Для определения места пробоя при отключенном напряжении открывается распределительная коробка. В месте соединения кабельных линий отсоединяется фазный провод, идущий от коробки до светильника. Затем с ЩУ подается напряжение в линию, если автомат не сработал – замыкание в данном светильнике или на участке « распределительная коробка – цоколь». Если автомат сработал – замыкание в кабельной линии «ЩУ – распределительная коробка». Таким образом, проверяется каждый светильник.

Для ликвидации места замыкания в светильнике разбирается его конструкция и проводится осмотр лампы, цоколя, патрона и его контактной группы, а также кабельной линии. Неисправная аппаратура заменяется на аналогичную ему по техническим характеристикам.

Планирование

Прежде чем приступать к работе по организации уличного освещения, необходимо составить детальный план. Выполнить планировочные мероприятия можно одним из трех способов, который покажется наиболее удобным:

  1. Снять несколько копий с техпаспорта. Сделать это можно при помощи принтера. На полученных копиях разместить планируемые объекты. Составить чертеж, изображающий схему осветительной системы.
  2. В случае отсутствия техпаспорта, изобразить план на чертежном листе. Для этого создать ситуационную схему. Такая бумага удобна наличием клеток, поэтому с масштабированием участка проблем возникнуть не должно. Рекомендуется придерживаться масштаба 1 к 100, что соответствует одному сантиметру на каждый метр земли.
  3. План можно нарисовать с помощью компьютерной программы. Подойдет любое приложение для организации ландшафтного дизайна. Также можно выбрать специальную программу для расчетов по светотехнике.

Основная цель планирования — определиться с местонахождением элементов системы. В плане должна быть изображена схема электрической цепи со всеми лампочками, датчиками, переключателями, проводкой. Также следует учесть расходы на закупку материалов и инструментов. План необязательно должен содержать абсолютно точные — вплоть до миллиметра — расчеты. Главное — понятная концепция, дающая четкое представление о том, что и как нужно делать.

Также план должен содержать перечень работ, которые следует выполнить:

  1. Подсчет расхода материалов.
  2. Выбор осветительных приборов и метода их установки.
  3. Определение способа прокладки электропроводки.
  4. Подготовка рабочего пространства.
  5. Укладка проводов.
  6. Установка опорных конструкций.
  7. Подключение освещения улицы.
  8. Монтаж контролирующих и регулирующих приборов.

Прокладка кабелей

Еще на этапе составления плана нужно выбрать метод прокладки кабелей. От электрического щита провода тянут одним из трех способов:

  1. Подземный кабель. Данный вариант используется чаще всего, так как в этом случае провода будут незаметны и не испортят внешнего вида участка. Подземный способ прокладки кабеля наиболее безопасен, так как никто его не повредит неосторожным движением.
  2. Воздушный кабель. Самый доступный в финансовом отношении способ, а также удобный с точки зрения небольших трудозатрат. Однако используется лишь при отсутствии возможности подземной закладки кабеля, ввиду очевидных недостатков его открытого расположения. Провода стараются спрятать под кровлей или подвешивают на опорах (столбах). Чтобы уменьшить количество опор, пользуются облегченными тросами с оболочкой из пластика или оцинковки.
  3. Наземный кабель. Применяется как временный вариант. Наземная проводка используется, к примеру, для организации освещения уличной новогодней елки. Кабели просто раскладывают по земле.

Расчет электропроводки

На данном этапе устанавливается количество светильников, их тип, мощность, длина и сечение проводов, мощность переключателей-автоматов, а также устройств защитного отключения

Принимая во внимание тот факт, что светильники маркируются в ваттах, а электросчетчики и предохранители в амперах, для выбора подходящих автоматов придется выполнить пересчет этих параметров. Для расчетов электрической проводки используется несложная формула

Создание электротехнической схемы

Для наглядности можно привести такой пример. На участке перед домом нужно организовать освещение крыльца и территории возле калитки. Прокладывают две линии проводки. На первой светильник и переключатель отмечаются как «Л1» и «В1». На второй линии (идет от ворот) светильник («Л2») соединяют с выключателем («В2») возле входной двери. Также на второй линии проводки возле калитки располагают датчик движения («Д»).

Электротехническое оборудование наружного освещения должно соответствовать всем требованиям безопасности. При организации проводки следует учитывать такие обстоятельства:

  1. Прокладка кабелей под землей осуществляется на определенной глубине — не ближе чем в 70 см от поверхности. Кабель должен находиться не слишком близко от здания — минимум в 60 см. Если рядом трубопровод, дистанция между ним и кабелем не должна быть менее 50 см. Расстояние между параллельно проложенными кабелями — от 30 см.
  2. Воздушную проводку располагают, по крайней мере, в трех метрах от уровня земли.
  3. Светильники следует установить так, чтобы они не ослепляли соседей.
  4. Современным требованиям отвечают только медные провода.
  5. Кабели, проложенные в стенах, нужно размещать в гофрированных каналах из негорючего пластика.
  6. Выключатели располагают в сухих местах, не подверженных прямому попаданию воды.
  7. Все светильники следует заземлить.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
