Деревянные окна со стеклопакетом своими руками

Особенности и тонкости самостоятельного изготовления рамы

Работу начинают с тщательного обмеривания оконных проемов. Если планируется изготовить несколько рам, нужно брать замеры для каждого проема отдельно, так как параметры даже двух соседних проемов могут отличаться на 1-1,5 см. Да и замеры ширины и высоты проема стоит сделать в нескольких местах.

Получив все размеры, приступают к проектированию. Выделяют три основные разновидности стеклопакетов:

Глухое окно. Вся поверхность проема в этом случае закрывается одним стеклопакетом.
Двустворчатое окно. В этом случае проем делится на две примерно равные половины, которые открываются в виде двух створок в стороны.
Одностворчатая конструкция, как правило, имеет одну створку большой площади, которая открывается вбок или откидывается вниз, как фрамуга. Вторая створка закрыта наглухо.

Кроме того, чертеж может предусматривать наличие форточек, фрамуг и других дополнительных элементов. Дерево позволяет реализовать самые необычные формы окон. Фантазия дизайнеров простирается от классических прямоугольных окон до круглых, треугольных и ажурных витражных конструкций.

Составляя чертеж, укажите все точки установления фурнитуры. Подумайте, насколько удобно будет открывать и закрывать окна всем членам семьи, и расположите задвижки с учетом роста.

Выбор материала – следующая ответственная задача, которую необходимо решить на стадии проектирования. Как правило, начинающие мастера выбирают сосну. Ее древесина хорошо обрабатывается, сравнительно легкая и не требует слишком больших затрат. Другие породы дерева тоже годятся. Единственное исключение для новичков – дуб. Обрабатывать его трудно из-за твердой древесины, поэтому для начинающих мастеров он плохо подходит.

Специалисты рекомендуют начинающим мастерам приобретать доски из хорошо просушенного дерева. Самостоятельная сушка – это трудоемкий и ответственный процесс, а при ошибке легко испортить доску до полной непригодности к дальнейшему использованию. Кроме того, начинающему столяру рекомендуют тщательно проверить пиломатериалы и отбраковать все образцы, имеющие сучки.

Из подготовленного бруса или досок выпиливают заготовки, строго соблюдая указанные на чертежах размеры. Чем тщательнее будут соблюдаться все пропорции деталей, тем меньше проблем возникнет при сборке. Подготовив заготовки, их складывают в том порядке, в каком будет происходить сборка.

Внешние условия для замены

Несмотря на то, что современные стеклопакеты производятся таким образом, что их поверхность надежно защищена от атмосферных перепадов, согласно техническим нормативным рекомендациям, мастера не устанавливают окна в дождливую погоду и при температуре, ниже – 3°С, за исключением редких форс-мажорных ситуаций (техногенные или сейсмические аварии, ураганы и т.д.).

При этом обращается внимание на состояние шва, заделка которого характеризуется устойчивостью к атмосферным колебаниям, морозу и УФ-лучам. Стыки между окном, проемом и улицей по нормам должны выдерживать –35°С — +70°С

Большое внимание уделяется слоям пирога стены по периметру, на которые будет устанавливаться оконная конструкция. Слои должны включать в себя пароизоляционный и гидроизоляционный материал

В регионах с суровыми зимами добавляют также слои утеплителя, который режется в виде полос.

Теплоизолятор надежно утепляет не только стыки, но и окружающие поверхности. Для этих целей лучше всего подходит минеральная вата. Особенно востребованы плиты минваты, с одной фольгированной стороной.

Все монтажные работы нужно проводить в сухую погоду. Затем, в помещении, после установки оконной системы, нужно будет поддерживать комфортную температуру (+21-23°С), чтобы не образовывался конденсат. Несмотря на то, что современные монтажные пены выдерживают низкие температуры до –10°С, их также, желательно, применять до 0°С.

Окна своими руками: пошаговая инструкция

Окна постоянно подвергаются внешнему воздействию и разнице температур внутри помещения и снаружи, что неизбежно приводит к изменению геометрии конструкции, когда речь идет о древесине. Чтобы минимизировать возможное коробление, рамы и створки изготавливают не из цельного бруса, а из клееного. Можно приобрести готовый, если есть надежные поставщики, а можно склеить самостоятельно. Во втором случае набирается заготовка минимум из трех ламелей, так, чтобы волокна были направлены в противоположные стороны. По возможности, выбирают древесину радиальной распилки, тангентальную «ведет» сильнее. Для склеивания следует использовать специальные, влагостойкие составы.

Сечение бруса выбирают, исходя из количества стеклопакетов – для окна с одной камерой обычно используют брус 6 x 4 см. В условиях производства в раме выбирают пазы не только под стеклопакет и внешние уплотнители, но и под внутренние. Один из бывших производителей деревянных евроокоон поделился своими чертежами, упростив которые можно получить высококлассные конструкции, практически не уступающие готовым. Для того, чтобы сделать окно своими руками, чертежи вполне подходят.

Учитывая, что профессиональное оборудование есть далеко не у каждого, а его приобретение сведет на нет всю экономию и оправдано только с целью изготовления окон на продажу, домашние мастера выбирают пазы под стеклопакеты, внешнее уплотнение и фурнитуру.

Используют для этих целей фрезер, циркулярную пилу, ручной инструмент для доводки. Участники нашего портала оснащены всеми необходимыми приспособлениями и Равильдон решил изготовить окно вместе с братом (ник Халвастарший) для его дома.

Тренировались братья на отходах, полученные результаты записывались в журнал, чтобы в дальнейшем выбрать самый удачный вариант. А как набили руку, приступили к изготовлению самих рам.

Другой наш форумчанин воспользовался готовым клееным брусом. Фото подробно показывают весь этот большой процесс.

Так как стеклопакет запланирован двухкамерный, общее сечение бруса получилось 80 x 78 мм.

Если позволяет оборудование и опыт, элементы рамы отрезаются наискось, под углом 45⁰, можно стыковать и без скоса, так хоть и менее декоративно, но технически легче. Детали собираются на соединение шип-паз, причем вертикальные части – проушины, а горизонтальные – шипы. Проще изготовить одинарное соединение, но двойное более прочное и долговечное, так как увеличивается площадь склейки, еще прочнее –тройной шип. Когда один шип, стоит дополнительно усилить раму уголком, поскольку стеклопакет значительно утяжеляет конструкцию.

Участник нашего портала cyan__ рассказывает, как сделать деревянное окно, используя соединение на три шипа.

Шаблоны из уголка

Халвастарший набирал коробку из двух ламелей, чтобы было проще выбирать четверти и пазы под уплотнители циркулярной пилой. Сушеного бруса необходимой толщины, ни массива, ни клееного, в продаже на тот момент не было, пришлось обойтись материалом с меньшим сечением. Зато брус попался сухой, уже фугованный со всех сторон. Клеились рамы на гладкую фугу из-за отсутствия гребенки подходящей ширины. Чтобы подстраховаться, конструкция была усилена саморезами – наискосок, от края к центру (головки крепежа в дальнейшем скроются четвертью). После заключительной продувки пневматикой готовые рамы были отданы на доводку старшему сыну – на шпаклевку

Окна, изготовленные промышленным способом, ничем не лучше, чем так называемые окна своими руками – фото это подтверждает.

Пазы под фурнитуру в створках выбираются, исходя из ее разновидности и габаритов. Чтобы упростить себе работу, Халвастарший сделал металлические шаблоны, по которым и выбрал все необходимые пазы, вот пошаговое описание этого этапа работы:

Все инструкции рекомендуют снимать фаски на соединениях, это улучшает внешний вид рам, так как скрываются минимальные несовпадения сопряжения элементов.

Срезанный или скругленный угол покрывается более толстым слоем лакокрасочных материалов, чем острый, следовательно, устойчивее ко всем внешним воздействиям. Форумчанин Сухов76, делавший себе деревянные окна, советует свой способ.

Собранные оконные рамы и створки шлифуются и обрабатываются специальными пропитками, после лакируются или красятся. Чтобы каждый последующий слой хорошо ложился и долго держался, все используемые составы должны быть на одной основе, водной и т.п. Стекло в раме крепится с помощью штапиков.

Мало сделать окно своими руками – видео на нашем портале научит, как его правильно покрасить, чтобы защитить поверхность на долгие годы!

Для второго этажа своего дома cyan__ делал деревянные окна тоже сам, по уже приведенной технологии. После того, как заготовки были нарезаны, выбраны пазы и шиповые соединения, отверстия под фурнитуру и рамы были собраны, осталась финальная часть – отделка и установка стекла.

Изготовить деревянное окно своими руками – это возможность не только сэкономить, но и проявить себя. Долгие годы красивая, экологичная конструкция будет напоминать не о потраченных средствах, а о собственном мастерстве.

Все, что связано с техническими параметрами и особенностями евроокон, а также пошаговые инструкции, схемы, тонкости монтажа и характеристики изделий разных производителей обсуждаются в разделе «Окна, профили, остекление». Подробности изготовления упомянутых в статье деревянных окон пошагово выложены в теме «Отчет о создании деревянных окон». Изучив статью о технологии склеивания доски, вы узнаете, как получить качественный и прочный брус для будущих рам. Наша статья расскажет, как правильно установить окно своими руками, видео научит, как правильно установить окна и скрытые рольставни. Как без демонтажа старой рамы заменить деревянные окна своими руками – видео о новой технологии отвечает на этот вопрос.

Подписывайтесь на канал чтобы не пропустить следующую публикацию!

Изготовление стеклопакета

Стеклопакет для деревянного окна также можно собрать самостоятельно. Все комплектующие можно купить в специализированном магазине. Для работы понадобится следующее:

стекло;
дистанционный профиль;
осушитель;
бутиловая лента;
уголки.

Первым делом выполняется порезка стекла под будущее окно. Заказать порезку можно у мастеров или выполнить самостоятельно при наличии хорошего стеклореза. Количество стекол будет зависеть от желаемого количества камер в стеклопакете. Если камеры будет две, тогда стекла должно быть три. Далее делается заготовка дистанционного профиля для стеклопакета. Размер рамки, которая будет разделять стекла должен быть меньше на 5 мм с каждой стороны. Требуется это для крепления уплотнителя. Перед сборкой дистанционной рамки необходимо наполнить ее осушителем. Для этого одна сторона закрывается соединительным уголком, а через другой торец производится засыпка. Заполненность должна составлять 40%. Осушитель нужен для ликвидации влаги между стеклами, которая может привести к появлению плесени.

Теперь можно приступить к сборке стеклопакета для окна. Выполняется обезжиривание той поверхности стекла, на которую будет монтироваться дистанционная рамка. На дистанционную рамку для стеклопакета окна клеится бутиловая лента. После чего рамка укладывается на стекло. Сверху рамка еще раз покрывается бутиловой лентой и накрывается другим стеклом. Операцию необходимо повторить, если стеклопакет для окна будет двухкамерным. Теперь осталось заполнить пространство между торцами стекол и дистанционной рамкой. Для этого используется полиуретановый или полисульфидный состав. Наносить их можно шпателем. Нужно быть внимательным, чтобы не оставить пузырьков. Процесс высыхания может занять до 12 часов. Увидеть последовательность сборки стеклопакета для окна можно в видео ниже.

Изготовление рамы: особенности процесса

В первую очередь проводят все замеры. Делают это с использованием рулетки. Окна, даже в стандартной «хрущевке», могут отличаться по размерам, не говоря уже о частном строительстве, где все окна могут быть разной формы и размера. Поэтому ограничиваться измерением одного окна не стоит, необходимо для каждого стеклопакета провести свои замеры.

Для соединения деревянных брусков в оконную раму применяется способ «шип-паз». Такое соединение деталей считается наиболее крепким и имеет долгий срок службы. Для выполнения такого соединения достаточно в вертикальной стойке просверлить паз, а в горизонтальной прорезать шип. Глубина паза в этом случае должна соответствовать ширине бруса. Разметку, в отсутствии чертежных принадлежностей, можно выполнить просто неглубоким пропилом ножовкой. С торца выполняется пропил электролобзиком и снимается лишняя древесина. После этого следует найти центр бруска, выполнять эту работу удобнее всего при помощи штангенциркуля. Паз необходимой формы выпиливается электролобзиком, и по такому же принципу следует выполнить все 4 паза.

После того как закончена работа с вертикальными стойками, приступают к горизонтальным. На них нужно вырезать шип, толщина которого должна ненамного превышать отверстие паза. Делается это для более плотной и точной подгонки деталей друг к другу. Основание у шипа, которое будет соединяться с дном паза, стоит скруглить стамеской.

После выполнения всех подготовительных работ выполняют пропилы под стекло. Пазы для него обычно бывают следующих размеров: высота 10 мм, ширина 14 мм. Когда все пазы и шипы выполнены, можно начать сборку рамы, только для лучшего соединения деталей на все места стыковки стоит нанести клей, желательно столярный. Излишки клеевого состава до его застывания следует удалить.

Перед тем как начать разрезать стекло, необходимо точно выполнить всю разметку. Его размеры должны в точности совпадать с размерами рамы, даже отклонение в 1 мм не считается допустимым. Когда стекло нарезается, соблюдаются определенные правила:

стоит использовать перчатки и очки, чтобы стекло не попало в глаза;
режут стекло только чистое;
прежде чем приступить к нарезке, поверхность стекла смазывают маслом;
разрез выполняется единым, сильным движением, без прерываний.

Чтобы определить, достаточная ли глубина у прореза, необходимо слегка надавить на стекло резаком. Если слышится скрип, то глубина достаточная. Когда разрез выполнен, стекло сдвигают на край поверхности, на которой оно режется, и с небольшим усилием надавливают. Отрезанная от стекла часть отколется. После этого кромки необходимо обработать наждачной бумагой с мелким зернением, чтобы не порезаться.

Особенности

Современная промышленность научилась производить деревянные окна на высоком уровне. Если сравнивать деревянные изделия с металлическими или пластиковыми, то по основным характеристикам древесина будет в приоритете.

Преимущества

натуральное дерево экологически безопасно;

отличная звукоизоляция;

деревянные окна хорошо удерживают тепло в помещении;

прочность;

дерево «дышит», помогая формировать комфортный уровень влажности в помещении;

эстетичность:

ремонтопригодность;

долговечность. При правильной изначальной обработки и периодическом уходе рамы окна служат не менее 20 лет;

простота изготовления.

Недостатки:

подверженность гниению и образованию грибка при ненадлежащей изначальной обработке;

горючесть;

более дорогие по сравнению с пластиковыми аналогами;

недостаточная прочность по сравнению с металлическими аналогами.

Необходимые материалы и инструменты

Чтобы изготовить своими руками деревянные стеклопакеты, понадобится довольно обширный перечень столярного инструмента. Прежде всего, это электроинструменты: рубанок, шлифовальная машина, циркулярная пила, лобзик. Далеко не обязательно покупать все эти электроинструменты сразу. В крупных городах, как правило, есть возможность взять недостающий электроинструмент в аренду.

Кроме этого, потребуются карандаш, рулетка и строительный пузырьковый уровень для проведения разметки. Также пригодится стамеска и ручная ножовка. При необходимости они могут полностью заменить электроинструмент. Но это существенно затянет процесс изготовления и снизит качество готовой продукции.

Изготовление деревянного изделия

Перед началом проведения работ своими руками создается чертеж будущей оконной конструкции. Затем заготавливаются материалы и инструменты:

деревянный брус;
доски;
стекло;
штапики;
саморезы;
клей ПВА;
молоток;
дрель;
стеклорез;
фрезерный станок с набором фрез;
пила.

Пошагово инструкция по изготовлению деревянных окон состоит из этапов:

Формирование короба.
Изготовление рамы.
Остекление.

Следует помнить, что деревянный материал подбирается с точной геометрией и без трещин.

Формирование короба

Изготовление короба ведется тогда, когда он отсутствует в строении дома. Необходимость его заключается в том, чтобы взять на себя основную нагрузку и разгрузить раму.

Этапы его изготовления:

В доске с сечением 15х5 см делается Г-образный паз. Его глубина составляет 1,5 см.
Четыре доски соединяются в виде короба.
В углах сверлятся отверстия на глубину 3 см.
В них забиваются деревянные штифты. Это придает конструкции жесткость.

Изготовление рамы

При изготовлении рамы помощь оказывает чертеж.

На боковых и промежуточных планках отбирается четверть. Это выборка древесины, куда будут вставляться стекла.

В торце брусьев делаются пазы по типу шип-паз. Для этого используется концевая фреза. Если она отсутствует, то применяется обычная стамеска.

Места заполняются клеем ПВА, скрепляются и прижимаются.

В одну часть рамы ставится створка. Для этого в брусьях делаются выборки. Створка изготавливается по тому же принципу, что и рама. Она должна плотно входить в предназначенное ей место. После этого ведется разметка под крепление петель.

В размеченных местах сверлятся отверстия, проводится фиксация петель. Затем идет установка ручек. Для этого в рейке створки фрезеруется паз и вставляется механизм. В ответной части формируется место для захода язычка.

Остекление

При установке стекла требуется его точная отрезка с допуском не больше 0,5 мм. Для этого используется алмазный саморез. Окончательная полировка делается наждачной бумагой.

Работы по остеклению требуют соблюдения техники безопасности:

Чтобы не поранить руки, надеваются перчатки.
Обязательно наличие очков. Идет предохранение глаз от попадания в них стеклянных микрочастиц.
Не рекомендуется вести дыхание ртом и разговаривать. Вместе с воздухом стеклянные крошки оседают на слизистой оболочке горла.

Порядок работы следующий:

Предварительно измеряется стекло, которое необходимо отрезать. Для этого используется метровая линейка, превышающая габариты материала.
Алмазным стеклорезом прочерчивается линия.
К стеклу прикладывается дощечка, чтобы ее срез совпадал с линией, и хорошо прижимается.
Нажатием руки стекло отламывается с характерным треском по линии надлома.

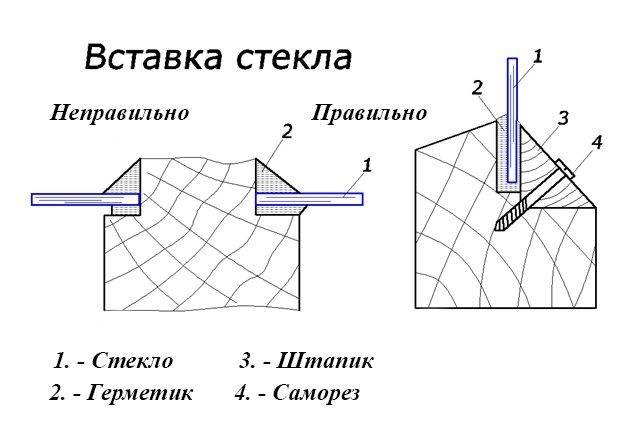

Ведется примерка. Если отрезка выполнена точно, то стекло устанавливается и прижимается штапиками, в которых вбиваются тонкие гвозди.
При установке двойных стекол между ними крепится брус с выбранными пазами.

Чертежи и план работ

Каждая строительно-монтажная работа состоит из 3 стадий: подготовки, создания и завершения рабочего процесса. Для сборки окна выбирают наиболее приемлемое сырье и подготавливают столярный инструмент. Деревянные окна своими руками изготавливают, руководствуясь схемой. В подробном чертеже указывают общие размеры рамы и величину каждой отдельной детали.Существует два вида окон:

Простые, старого образца (их еще называют советские). Дешевле в изготовлении, подойдут для неотапливаемой дачи.
Евроокна «нового образца» со стеклопакетом. Стеклопакет обеспечивает теплоизоляцию и звукоизоляцию. Такие окна дороже, но намного более качественные.

Мы расскажем про оба типа.

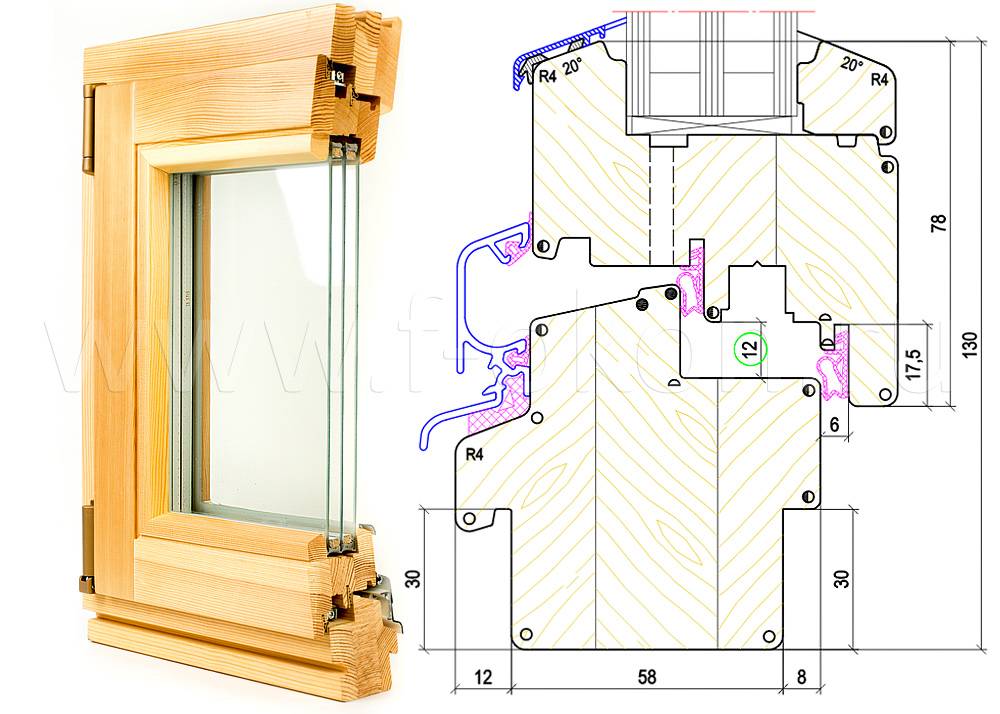

Для примера схема окна 80/ 60 мм:

Общий алгоритм действий:

выбор древесины
распил брусков — заготовок
выпиливание пазов соединения рамы
фрезеровка пазов под стекла /стеклопакет
склейка
шлифовка
установка фурнитуры и ручек
установка стекол или готового стеклопакета
окраска пропитка антисептиком, обработка лаком

Чтобы изготовить окно, понадобится:

стамеска;
дрель и шуруповерт для закручивания саморезов;
стеклорез;
ручной фрезер по дереву;
шлифовальный станок;
пила и молоток;
рулетка;
саморезы и деревянные штапики;
клей ПВА (или более дорогой аналог);
шпаклевка;
антибактериальная пропитка (антисептическая).

Сборка деревянных стеклопакетов

Перед тем как приступить к окончательному монтажу оконной конструкции, необходимо провести ее примерку. В первую очередь устанавливают стекло и при необходимости выполняют некоторые доработки. После чего стекло из рамы достают и по периметру наносят герметик. Теперь стекло можно окончательно устанавливать и зафиксировать его штапиком. Если предполагается установка нескольких стекол (двух, трех), то их ставят после установки штапика, также с фиксацией.

При промышленном производстве деревянных стеклопакетов избыток влаги между рамами удаляют при помощи силикагеля. Выпускается это вещество в гранулах, которые засыпают между стеклами, и при удачном стечении обстоятельств его можно встретить в некоторых строительных магазинах.

Изготавливая стеклопакеты самостоятельно, можно воспользоваться компрессором, благодаря которому область между стеклами заполняется сухим воздухом. Но даже если такого инструмента у вас нет, то окно само по себе заполнится воздухом, так как древесина – довольно пористый материал.

После того как оконная конструкция собрана, можно окрасить ее в желаемый цвет или же просто покрыть лаковым составом, который создаст дополнительную защиту от проникновения влаги.

Лак можно использовать в несколько слоев для более насыщенного цвета.

Когда лакокрасочное покрытие просохнет, можно начать крепить фурнитуру, подходящую к общей стилистике комнаты.

Сборка деревянных стеклопакетов

Изготавливаем деревянный короб

Когда я решил сделать деревянноеокно своими руками, то задумался какой вид дерева лучше использовать. От себя хочу посоветовать применить сосну – она вполне доступна благодаря своей стоимости. Если вы, как и я решили попробовать сделать деревянную раму для окон самостоятельно, то отдайте предпочтение именно этому материалу. Хорошей альтернативой можно считать дуб, но он дороже, чем сосна и я побоялся его использовать впервые.

Запасайтесь необходимыми инструментами заранее, хотя у многих домашних мастеров все эти предметы находятся в постоянном использовании:

Дрель и шуруповерт – механизированный способ закручивания саморезов ускорит процесс сборки
Стеклорез
Электрорубанок
Стамеска и молоток

Перед покупкой всегда следите за состоянием досок. Они не должны иметь трещин или сколов, торчащих сучков или каких-то деформаций. Также они должны быть полностью просушены. Пошаговая технология:

Для своего окна я выбрал доску размером 150х50 мм
Во всех деревянных заготовках сделал паз, напоминающий букву «Г». Глубина паза составляла 15 мм
После этого 4 части я соединил между собой. Для стыков используется столярный клей, а углы должны быть по 90 градусов каждый. После того, как короб склеен, просверлите в нем отверстия для деревянного стержня, длина которого составляет 3 см. Это является дополнительным закреплением и обеспечивает наличие углов в 90 градусов
Короб вставляется в уже подготовленный проем для окна. Тут все просто: вы сверлите дырки, в которые вставляете дюбеля, а затем закрепляете короб с помощью саморезов. Я таких действий не выполнял – моей целью было сделать окно своими руками

Покраска

Покрасить деревянные окна своими руками не составляет особой сложности. Однако необходимо помнить о следующих нюансах:

Если это не было сделано еще до сборки, переплет, готовый к покраске, следует обработать антисептиком

Особое внимание при этом следует уделать торцам, так как именно через них вредитель чаще всего проникает в дерево.
Перед началом покраски поверхность следует обязательно прогрунтовать. Это делается сразу в двух целях: во-первых, грунтовка поможет снизить расход краски, во-вторых, она сыграет роль антисептика, увеличивая срок службы окна.
Покраску рекомендуется производить кисточкой, проводится процедура в несколько слоев.
Для наружной стороны рекомендуется использовать специальную краску для наружных работ, а вот с комнатной стороны можно использовать любую.

Покраска рамы осуществляется кистью в 2-3 слоя На этом изготовление деревянной рамы для окон можно считать завершенным.
