Приборы для поиска скрытой проводки в стене

Размеры и характеристики

Характеристики детекторов важны. Они помогут сделать правильный выбор при покупке:

  • Локализация объекта. Эта особенность позволяет приблизительно и неточно определить расположение кабеля под стеной. Особенно, проблемы могут быть тогда, когда поверх кабеля нанесена мокрая штукатурка. Поэтому подобные механизмы, стоимостью до 1000 рублей, если и применяют, то для поиска крупных объектов.
  • Поиск на глубине. Этот показатель напрямую зависит от плотности. В основном, дело имеют с бетонными стенами, плотность которых тем больше, чем лучше качество бетона. Соответственно, чем выше плотность, тем хуже проницаемость и ниже глубина обнаружения. В стенах из пеноблоках, напротив, всегда лучше находится кабель даже на 10 см. С другой стороны, средняя глубина залегания редко превышает 3-4 см. Но прибор нужно всегда брать с запасом мощности.
  • Автоматическая подстройка. Эта возможность позволяет убирать помехи, а также повышать/понижать интенсивность образования магнитного поля, распространения ультразвука или работу электромагнита. В какой-то степени это экономить энергию батарей, что продлевает срок их службы без замены. Современные приборы позволяют изначально выставлять тип материала стен, чтобы увеличить точность подстройки при работе.
  • Поиск поврежденного участка. Другими словами – это обрыв. С цепью на 220 и 380 вольт это получится разве что тогда, когда нет короткого замыкания. В остальном, такая функция удобна для того, чтобы находить обрыв в теплом полу. Это поможет с минимальным количеством затрат на ремонт локализовать проблему и устранить ее в короткие сроки.

Что касается размеров, то они сугубо индивидуальны и зависят от конкретного производителя. Зачастую они не превышают 10-15 см в длину, 5-7 в ширину, удобно лежат в руке, весят не более 500 грамм. Их удобно транспортировать в кармане куртки или возить с собой в багажнике автомобиля.

Поиск обесточенных проводов

Для нахождения кабелей в стенах, имеющих большую толщину или состоящих из очень плотного материала (например, железобетона), при невозможности подать напряжение на них следует воспользоваться точным детектором, функционирующим по принципу металлоискателя.

Такие устройства имеют сложную конструкцию, и изготовление хорошего искателя возможно только в том случае, если вы профессионально разбираетесь в радиотехнике, а также располагаете измерительным оборудованием и всеми элементами, нужными для сборки цепи. Кроме того, такая работа неоправдана с экономической точки зрения. Если же у вас нет должного опыта и элементной базы, лучше приобрести в магазине какой-нибудь из популярных и проверенных приборов, например, BOSCH или «Дятел».

Применение

Применяя детектор в работе, можно найти трубы и кабель, в стенах, на потолке, на полу и других местах. Это актуально перед началом работы по бурению отверстий с целью сквозного прохода через стену или поиска места для будущей установки распределительной коробки.

Для пола такой прибор удобно использовать при монтаже, например, если у вас теплые полы, но нужно прикрутить к полу барную стойку. Даже трубы на основе металлопластика можно найти и выбрать место между ними для монтажа.

При обустройстве спортзала важно вешать тяжелый спортивный инвентарь на стену. Поэтому, чтобы анкерный болт закрутился в бетон и не попал в арматуру, применяют поиск металлических элементов детектором

Работать с ним просто. Включаете, настраиваете согласно инструкции и подносите к месту будущего бурения. Чтобы понимать, как реагирует инструмент на кабель, возьмите обрезок, поводите им вблизи детектора, чтобы отчетливо распознавать звук. Далее поднесите детектор проводки к стене и убедитесь в отсутствии сигнала. Если его нет, значит, бурить можно.

Для чего нужно знать разводку электропроводов в доме


Сверля «вслепую», можно наткнуться на провод под напряжением

Хотя ремонт поврежденной проводки и не очень сложен, все же желательно его избежать. Поэтому обязательно определить схему проводки в следующих случаях.

  1. При перепланировке дома и переносе перегородок, переносе дверных и оконных проемов.
  2. Если мы собираемся выполнять ремонтные работы, связанные с установкой различных элементов в толще стены или потолка. Даже вешая картину на стену, можно случайно задеть провод.
  3. Если мы собираемся устанавливать отопительные приборы. Хотя они могут и не крепиться на стене, не допускается соседство труб и радиаторов с электропроводами, они должны быть расположены на расстоянии не менее полуметра, чтобы исключить повреждение изоляции от перегрева.
  4. При ремонте и модернизации самой проводки (например, установке дополнительных светильников или розеток).

Конечно, можно просто обесточить дом и соединять поврежденные провода, но это неудобно и опасно по многим причинам.

  • Сделать современный ремонт без электроинструмента невозможно, отключив подачу напряжения, мы не сможем им пользоваться.
  • Устанавливая крепеж в стене, мы не знаем — насколько он отстоит от проводов. Возможен вариант, когда мы не заметив, что не перебили провод, а повредили его изоляцию. Потом саморез и металлическая полка, которую он крепит, окажется под напряжением.
  • Вероятен случай, когда мы повредим заземляющий провод. Это не заметно, но приборы, к которым он шел, и люди ими пользующиеся окажутся без защиты.

5 часто задаваемых вопроса

Наиболее оптимальным вариантом будет Ada Wall Scaner 120 prof a 00485. Средняя цена и высокое качество.

Существуют ли бюджетные детекторы (цена до 200 руб.)?

Минимальная цена на профессиональные детекторы составляет 400 руб.

Как выбрать детектор проводки?

Прежде всего необходимо обращать внимание на такие характеристики прибора как

вид детектора (электромагнитные, металлодетекторные, универсальные)

На какую максимальную глубину обнаруживает детектор проводку?

Однозначного ответа на данный вопрос нет. Все зависит от материала стен.

Что влияет на стоимость детектора?

Цена зависит от количества функций прибора и фирмы-производителя.

Приборы для определения проводки в стене

Не всегда «народные» способы, учитывая их большую погрешность, дают желаемый результат. В этом случае придется прибегнуть к помощи специальных приборов. Прежде, чем мы рассмотрим наиболее популярные из них, необходимо разобраться с принципом их действия. Различают три разновидности искателей:

Электростатические – принцип их действия основан на улавливании электромагнитного поля, которое излучает ток, проходя по электрическому кабелю.

Точность определения у них довольно высокая. Пользоваться электростатическим прибором можно только при условии, что стены абсолютно сухие и не отсыревшие и в них нет посторонних металлических включений. Речь в первую очередь идет об арматуре, которая часто встречается в несущих стенах панельных домов.

Электромагнитные приборы основаны на том же принципе действия, что и электростатические, но с одним отличием. Искомые провода обязательно должны находиться под нагрузкой не менее 1 кВт. То есть, прежде чем браться за поиски провода, ведущего к определенной розетке, необходимо включить в нее что-нибудь. Это может быть электрочайник, микроволновка или что-то иное.

Металлоискатели – отличаются от предыдущих приборов тем, что сами являются излучателями электромагнитного поля. Когда метал, что находится в середине кабеля, попадет в зону действия магнитного поля, создаваемого прибором, он вызовет его изменения.

А явным недостатком станет то, что металлоискатель будет реагировать не только на метал в середине электрического кабеля, но и на всевозможные кусочки проволоки в стене, старые гвозди и арматуру.

Поэтому приобретая такой прибор, лучше купить более профессиональную модель, которая позволяет определять и вид обнаруженного метала. Такая функция значительно упростит поиск.

Существуют и приборы с комбинированным принципом действия. Область их применения, а также их точность, значительно выше. С их помощью можно не только выявить местонахождения проводки, но и определить место обрыва или заземления, обнаружить фазный провод. Такой прибор станет незаменимым, если работа с электропроводкой – это ваша специализация.

Теперь рассмотрим более подробно отдельные модели поисковых приборов.

Поиск

Сигнализатор скрытой проводки «Поиск» основан на электростатическом принципе действия. Он оснащен 4 режимами разной чувствительности, с помощью которых можно определить место расположения кабеля, который лежит на глубине до 7 см. В качестве сигнализатора используется световая и звуковая индикация. Этот прибор очень прост в обращении и имеет ряд дополнительных функций.

Для поиска проводки необходимо выбрать соответствующий режим, в данном случае четвертый, и просто водить прибором вдоль стены. Для домашнего использования «Поиск» очень даже неплох и имеет доступную стоимость. Но для профессиональных работ он не подойдет.

Дятел

Сигнализатор скрытой проводки «Дятел» — еще одной популярной моделью отечественного производства является прибор под названием «Дятел». Его могут использовать как домашние умельцы, так и специалисты. Он является одновременно и тестером, и сигнализатором.

С его помощью можно обнаружить электрический кабель под слоем штукатурки до 8 см включительно. Устройство может осуществлять контроль работы предохранителей, выполнять поиск фазных кабелей, проверять фазность счетчика электроэнергии, искать неисправности электрики.

Принцип его действия основан на электростатике переменного поля. Когда антенна прибора приближается к проводу, электродинамическая сила начинает работать и оборудование воспроизводит сигнал.

СЕМ LA-1014

Детектор скрытой проводки СЕМ LA-1014 — является проверенным и высокоточным прибором. С помощью него возможно обнаружить даже обесточенные провода под слоем штукатурки. Характерной особенностью этого прибора является то, что он способен находить неисправные и поврежденные участки кабеля, имеющие оплавления, места замыкания или обрыва.

Недостатком тестера является его реагирование на прочие металлические предметы, которые могут находиться в стене.

МАГ-2

Детектор скрытой проводки МАГ-2 — один из приборов, основанный на комбинированном принципе действия. Прибор совмещает электростатический и электромагнитные принципы. Он имеет два режима работы, которые позволяют обнаружить кабель, находящийся под нагрузкой или без нее. Когда кабель будет найден, прибор оповестит об этом с помощью световой и звуковой индикации.

Варианты самодельных устройств

Сборка детекторного устройства должна производиться по строго определенной принципиальной схеме. Один из вариантов подразумевает использование полевого транзистора. Акустический компонент схемы рассчитан на сопротивление от 30 до 60 Ом. Второй резистор рассчитан на сопротивление 2 МОм, предусматривается также 2 конденсатора — на 5 и на 20 мкФ.

Чтобы сделать устройство, нужно приготовить:

канифоль;

Роль динамика очевидна — он станет издавать звук, усиливающийся при сближении с проводкой. Подключение аккумуляторной батареи к плате лучше делать через диэлектрический материал.

Есть и альтернативное решение — детектор, в котором используется куда меньшее количество деталей. Простота механизма однозначно будет его достоинством, ведь благодаря ей конструкция получается надежнее. Мало того, упрощение устройства позволяет легче его собрать и настроить перед использованием. Сделать простой самодельный детектор можно, используя:

  • батарейку типа «крона» с клеммником;
  • резистор, сопротивление которого составляет 1 кОм;
  • кнопку с парой контактов;
  • светодиод любого окраса;
  • 3 двухполярных транзистора модели BC547 либо аналогичные транзисторы;
  • проволоку из меди (сечение ее должно быть сравнительно небольшое);
  • электрический паяльник;
  • плату макетную;
  • припой.

Иногда приходится делать искатели обрыва. Это весьма компактные приборы, а длина антенны у них составляет не более 0,05-0,1 м. Обязательно используется особо чувствительный датчик модели VT1. Когда затвор этого датчика оказывается рядом с проводкой, начинает светиться светодиод. КП 103 надо ставить строго горизонтально. Затвор придется загнуть, иначе над транзистором его не поставить.

Методы которые не работают

Поиск проводов компасом

Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?

Смартфоны

Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

Поиск проводки смартфоном — сканер Walabot DIY

Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.

Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.

Комбинированный искатель скрытой проводки

Этот прибор представляет собой «два в одном» может работать как в режиме поиска по электромагнитному излучению, так и как металлоискатель.

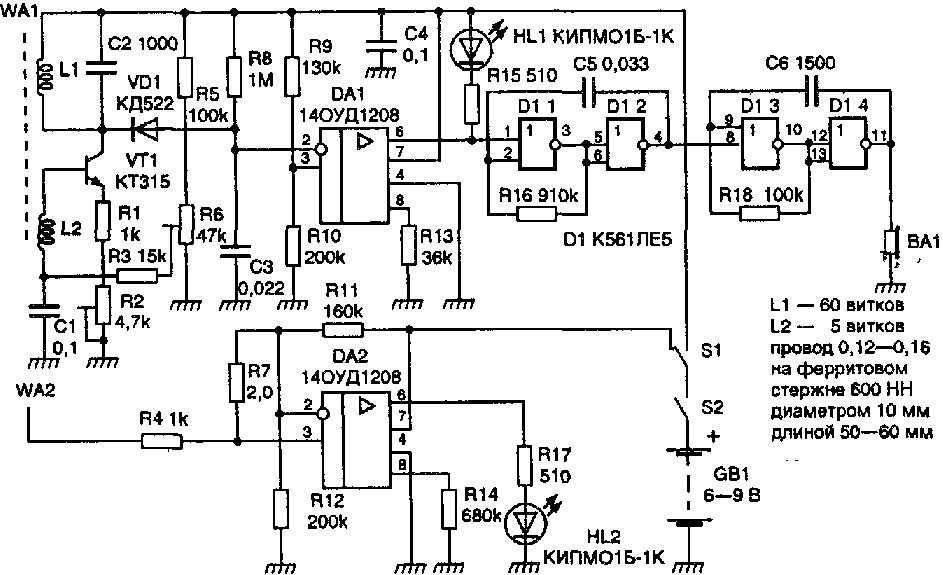

Вот его схема:


Комбинированный детектор проводки

Выбор режимов осуществляется переключателем S 1, который может подать напряжение на тот или иной блок, рассмотрим их по очереди.

Блок металлоискателя

Он расположен в верхней части (по схеме на данный момент отключен) и состоит из следующих узлов:

Магнитной антенны на ферритовом стержне (WA 1);


Магнитная антенна

Генератора собранного на транзисторе КТ315 (VT 1) и второй катушке магнитной антенны (L2);


Транзистор КТ 315

Блока приемника на первой катушке магнитной антенны (L1), конденсаторе С2 с детектором на диоде КД522 (VD1);

Диод КД522


Цоколевка диодов

Усилителя на микросхеме 140УД12 (DA1);


Микросхемы К140 УД 12 на плате

  • Индикатора в виде светодиода КИПМО1Б (вместо него можно использовать и другие, например АЛ 307);
  • Генератора импульсов продолжительностью до секунды на базе двух логических элементов цифровой микросхемы простейшей логики 561ЛЕ5 (D1 1; D 1 2);
  • Генератора звуковой частоты на двух оставшихся элементах микросхемы;
  • Пьезокерамического излучателя ЗП-1 (ВА 1).


Пьезокерамические излучатели, они встречаются почти во всех небольших приборах со звуковой сигнализацией

Как работает схема металлоискателя

Генератор настраивается на частоту близкую к порогу пропускания приемника. Для этого служат подстроечные резисторы R2 и R6.

  • При наличии рядом металла, настройки контуров генератора и приемника изменяются, и сигнал генератора проходит через частотный фильтр приемника.
  • Дополнительно операционный усилитель — компаратор DA 1 имеет порог срабатывания по сравнению с напряжением, подаваемым от делителя на резисторах R9, R10 на его второй вход. Если это значение превышено он начинает работать. Сигнал усиливается операционным усилителем до уровня достаточного, чтобы быть воспринятым генератором на D1, D2 как логическая единица и запустить его. На выход усилителя также подключен светодиод HL 1, который своим зажиганием свидетельствует об обнаружении проводки.
  • Сигнал с первого генератора периодически запускает генератор звуковой частоты на D3, D4. Подключенный на выходе генератора пьезокерамический излучатель издает прерывистый сигнал.

Блок поиска по магнитному полю

Для его запуска нужно установить переключатель S 1 во второе положение. Этот узел значительно проще. Он собран на втором операционном усилителе DA 2.

К его входу подключена антенна, на выходе установлен второй светодиод HL 2. При наличии наводки (сигнала) на антенне усилитель поднимет его уровень и зажигает подключенный светодиод.

Сборка прибора

Здесь советов давать не будем, так инструкция по сборке бесполезна, приемы те же что и при монтаже всех радиоэлектронных устройств. Навесом сделать его трудно, лучше использовать печатную плату.

Радиолюбители сами знают, как все сделать. Но есть одно замечание — для стабильной работы нужно как можно дальше разнести магнитную и обычную антенны.


Собранный прибор в действии

Для чего нужны тестеры трассы

Начиная сложный ремонт, связанный с перепланировкой квартиры, устройством новых проемов, собираясь повесить новые гардинные карнизы, зеркало или украсить стену картиной, нужно точно знать где лежит электрическая проводка. Легко определить и уточнить, если:

  • Существует техническая документация с трассой прокладки электрической сети квартиры, привязанной к расположению фиксированных строительных конструкций;
  • Можно визуально определить неоднородности покрытия стен в местах заделки штроб, хорошо угадываются распределительные коробки. Стандартно провода укладываются строго горизонтально или вертикально на оговоренном расстоянии от строительных конструкций;
  • Монтаж электрической сети выполнял тот же человек, который сейчас будет ломать стены.

Когда перечисленные условия не выполняются или возникают малейшие сомнения правильности определения трассы, должен использоваться детектор скрытой проводки. Его наличие так же очень облегчает поиск места неисправности при поломке, экономит время, силы. Минимизирует разрушение стен, потолков при поиске точки перегорания проводника под слоем штукатурки.

Основные виды

Разновидности, за исключением разных производителей, поставляющих свои изделия на рынок, касаются принципов работы. Среди прочих, выделяют три основных принципа действия:

1. Электростатика. Это самый простой способ, который работает по принципу распространения электромагнитного поля. Если проводник попадает в него, то прибор дает звуковой сигнал. Чем ближе проводник находится к центру поля, тем сигнал сильнее.

Такие приборы просты в конструкции и удобны в управлении, но рассчитаны всего на глубину до 7 см в самой мощной комплектации. Среди приборов этого подвида есть те, что работают на емкостном принципе, что позволяет даже искать пустоты и дерево.

Если элементы питания такого инструмента истощены, есть вероятность, что магнитного поля будет недостаточно, что приведет к уменьшению глубины нахождения. Поэтому за батарейками электростатического детектора стоит регулярно следить.

Детектор проводки фирмы IEK

Таким инструментом легко найти именно фазный провод. Если по нему идет напряжение, то нужно выключить лампочку при помощи выключателя. Обрыв подачи питания отлично отразится на магнитном поле, что позволит быстро определить нужную нам жилу.

2. Электромагнит. Этот принцип работает совсем наоборот. Т.е, прибор умеет находить проводники, вокруг которых расположено магнитное поле. Оно есть везде, если провод находится под напряжением. Поле располагается, примерно, на 1 см в диаметре вокруг жилы проводника.

Прибор рассчитан на работу до 10 см. Важным условием поиска провода является то, что по нему идет напряжение, поскольку иначе магнитного поля не будет. Поэтому такой инструмент для поиска оборванной цепи питания не подойдет. В остальном, чем больше нагрузка на кабель, тем проще его обнаружить в стене.

3. Металлодетектор. Такой прибор работает по принципу металлоискателя. Он сам создает вокруг себя электромагнитное поле, в которое попадает проводник. В этом проводнике образуется свое поле. Именно на разности потенциалов и работает детектор.

Помимо кабеля, он ищет трубы, арматуру, саморезы и другие металлические предметы. В некоторых случаях это неудобно, поскольку даже в деревянных домах, не говоря уже панельных домах, в стенах может быть металл. Хотя для бурения это подойдет, поскольку вы точно будете знать, что не попадете сверлом в железо.

4. Емкостной прибор. Ранее мы уже говорили, что они способны находить дерево и пустоты. Принцип их работы таков, что емкостной детектор, находясь вблизи кабеля, измеряет его диэлектрическую проницаемость. Такой инструмент считается неточным, что делает его детектором второго плана.

5. Ультразвуковой детектор. Это самый точный инструмент, который есть сегодня в продаже. Он посылает звуковой импульс и анализирует его по принципу «Эхо». Такой инструмент стоит дорого, но для профессиональных работ он идеален.

Детектор скрытой проводки фирмы BOSCH

Среди всего прочего, нужно отметить, что есть комбинированные детекторы, которые сочетают в себе свойства электростатики, металлодетектора, емкостного прибора

Поэтому, выбирая инструмент, даже если ничего о нем не знаете, обращайте внимание на стоимость. Анализ рынка говорит, что до тысячи рублей вряд ли можно найти что-то другое, чем электростатический инструмент

Как найти скрытую проводку в стене с помощью приборов?

Самым простым и недорогим прибором, который можно использовать при поиске скрытой проводки, является китайская индикаторная отвертка.

Ее плюс в том, что можно быстро найти, где в стене проходит электрический кабель. Я не буду вам подробно расписывать, как ею правильно пользоваться, а лучше посмотрите видео, в котором наглядно все показывается.

Так же можно воспользоваться профессиональными приборами, которые могут с высокой точностью определить место, расположения  кабеля в бетонной стене. Плюсом таких приборов является в том, что они могут находить электропроводку в стене, даже если она будет не под напряжением.

Самым известным и популярным среди электриков, является сигнализатор E-121 «Дятел». Он может обнаружить проводку в стене на глубине до 7 см.

Что из себя, представляет данный прибор, и как он работает, вы можете посмотреть в видео ниже.

Но что делать, если денег на покупку дорогих приборов нет? То можно использовать самодельный прибор, сделанный на базе простого мультимера, который сейчас есть почти в каждом доме.

Стоимость таких приборов невелика, поэтому может каждый позволить себе купить. Но это еще не все, нужно к нему сделать еще приставку, чтобы искать скрытую проводку. Для этого нам нужен полевой транзистор, смотрите на фото ниже, как он выглядит.

Цена их также не большая в пределах 10-20 рублей, которые вы можете купить на радио-рынке, или в соответствующем магазине. На фото ниже вы увидите его цоколевку (расположения его выводов).

Далее нам нужно мультиметр переключить в режим измерения сопротивления, а выводы полевого транзистора, стока и истока, нужно присоединить к щупам мультиметра (полярность подключения не имеет значения). Смотрите на фото ниже.

Щупы для удобства можно обмотать скотчем, чтобы они не распадались в руках при поиске проводки. Таким образом, у вас получился простой и чувствительный прибор для обнаружения скрытой проводки.

Как работает такой прибор? Когда полевой транзистор находится далеко от проводки, то его сопротивление будет примерно несколько сотен Ом. Но когда транзистор приблизится к электропроводке, вокруг него создастся электромагнитное поле, то сопротивление полевого транзистора резко увеличится.

Вот по таким признакам собственно и определяют наличие скрытой проводки в стене. Чтобы добавить чувствительности к такому прибору, нужно к выводу «затвор» припаять кусочек медного провода диаметром 0,4-0,5 мм, и длиной 5-10 см, можно его свернуть в виде катушки.

Самодельный детектор с пьезоэлементом – простыми словами о сложном

Детекторы скрытой проводки подразделяют на приборы низкого и высокого класса. Прибор низкого класса предназначен для поиска электроприборов и проводки, которая находится под напряжением. Детектор высокого класса имеет большую чувствительность и расширенный функционал. Такой прибор служит для определения обрыва скрытой проводки, обнаруживает местоположение проводов без напряжения.

Детектор скрытой проводки можно сделать своими руками из подручных средств, докупив несколько мелких деталей. При конструировании этого прибора учтите, что для определения проводки в стене под напряжением он подойдет. А если вам необходимо высокочастотное оборудование для выявления обрыва и точного местонахождения кабеля до миллиметра, приобретите качественный детектор в магазине.

Детектор скрытой проводки можно сделать самостоятельно

Для сборки прибора вам понадобится следующий набор элементов:

  • микросхема К561ЛА7;
  • 9 V батарейка Крона;
  • коннектор, разъем для батарейки;
  • ограничитель тока (резистор) с номинальным сопротивлением 1 МОМ;
  • звуковой пьезоэлемент;
  • одножильный медный провод или проволока L= 5–15 см;
  • проводки для спайки контактов;
  • деревянная линейка, коробок из-под блока питания, другая самодельная конструкция для укладки цепи.

Дополнительно для работы вам потребуется паяльник малой мощности до 25 Вт, чтобы не перегреть микросхему; канифоль; припой; кусачки. Перед тем как приступить к сборке, ознакомимся подробнее с основными элементами. Главная деталь, на которой проходит сборка, микросхема советского типа К561ЛА7. Ее можно найти на радиорынке или в старых запасах. Микросхема К561ЛА7 чувствительна к статическому и электромагнитному полю, которые создают электрические приборы и проводники. Уровень тока в системе контролирует резистор, который располагается между интегральной микросхемой и антенной. В качестве антенны применяем одножильный медный провод. Длина этого элемента влияет на чувствительность прибора, подбирается экспериментальным путем.

Еще одна важная деталь сборки – пьезоэлемент. Улавливая электромагнитный сигнал, он создает характерный треск, который сигнализирует о наличии проводки в заданном месте. Не обязательно специально приобретать деталь, достаньте динамик из старого плеера, игрушки (тетриса, тамагочи, часов, звуковой машинки). Вместо динамика можно припаять наушники. Звук будет чище и вам не придется вслушиваться в треск. В качестве индикатора скрытой проводки можно дополнительно вмонтировать в прибор светодиодный элемент. Питается схема от 9-вольтовой батарейки типа Крона.

9-вольтовая батарейка типа Крона понадобится для питания схемы

Чтобы вам было удобнее работать с микросхемой, возьмите картон или пенопласт и отметите иголкой места для крепления 14 ножек (лапок) детали. После чего вставьте в них ножки интегральной микросхемы и пронумеруйте их от 1 до 14, начиная отсчет слева направо при расположении лапок кверху.

Схема сборки детектора со светодидом

Соединения производим в следующей последовательности:

  1. Подготавливаем коробочку, куда мы будем укладывать детали после сборки. В качестве дешево альтернативного варианта используйте пластиковую крышечку от бутылки. Проделайте в торце отверстие ножом диаметром около 5 мм.
  2. Вставьте в полученное отверстие полый стержень, например, основу от шариковой ручки, подходящую под диаметр, которая будет рукояткой (держателем).
  3. Берем паяльник и припаиваем резистор на 1 МОМ к 1–2 ножке микросхемы, перекрывая оба контакта.
  4. Первый провод динамика припаиваем к 4 ножке, после чего смыкаем 5 и 6 ножку вместе, спаиваем их и подсоединяем второй конец провода пьезоэлемента.
  5. Замыкаем 3 и 5–6 ножку коротким проводком, образуя перемычку.
  6. Медный провод припаиваем к концу резистора.
  7. Протягиваем проводки коннектора (разъема для батарейки) через ручку. Красный провод (с положительным зарядом) припаиваем к 14 ножке, а черный провод (с отрицательным зарядом) к 7 ножке.
  8. С другого конца пластиковой крышечки (коробочки) проделываем отверстие для выхода медного провода. Вовнутрь крышечки укладываем микросхему с проводками.
  9. Сверху крышечку закрываем динамиком, фиксируя его по бокам термоклеем.
  10. Выпрямляем медную проволоку вертикально и подсоединяем к коннектору батарейку.

Детектор проводки готов. Если вы правильно подсоединили все элементы, то прибор будет работать. При возможности советуем оснастить систему переключателем или вынимать батарейку из разъема после окончания работы, чтобы сэкономить заряд и не перегружать систему.
