Установка и ремонт станций автоматического водоснабжения своими руками

Принцип работы

Основным отличием насоса от насосной станции является автоматическое поддержание давления воды в центральной системе водоснабжения. Главными факторами, поддерживающими полноценную работу насосной станции, считается наличие электроэнергии и необходимое количество воды в скважине.

Насосная станция

Принцип работы и устройство насоса с накопительным баком

Насосная станция с накопительным баком считается старой моделью, хотя на сегодняшний день такие варианты еще встречаются. Причина в том, что сам по себе бак является очень громоздкой конструкцией. Наличие воды и напора в нем контролируется за счет поплавка и при снижении уровня срабатывает датчик, запуская ее подкачку. Такая система имеет ряд недостатков:

1. Большие габариты;

2. При выходе из строя датчика уровня воды, возможен перелив воды в помещение;

3. Сложность монтажа;

4. Низкий напор из-за того, что вода идет самотеком;

5. Установка бака должна производиться выше уровня станции.

Принцип работы и устройство насоса с гидроаккумулятором

Насосная станция с гидроаккумулятором считается наилучшим вариантом в автономном водоснабжении. Подобная система содержит в себе реле, посредством чего контролируется максимальный показатель воздуха. В данном случае в гидроаккумуляторе он уменьшается в объеме за счет давления воды.

Насосная станция после пуска в работу начинает забирать воду из скважины и за счет давления отправляет ее в гидроакккумулятор. Как только пользователь дома включает воду, давление в системе постепенно понижается. Когда давление опустится до определенного уровня, реле включит насос, который закачает воду в емкость и повысит тем самым давление до необходимого уровня. Далее реле выключает насос. В случае если потребность воды маленькая, то сам насос не будет включаться, поэтому в кран начнет поступать жидкость из бака.

Общая комплектность

Независимо от вида станции — с аккумулятором или с баком, она дополнительно укомплектовывается:

1. Кабелем;

2. Насосным агрегатом;

3. Манометром;

4. Клеммами для заземления;

5. Мембранным напорным баком;

6. Разъемом для подключения.

Слишком частое включение насоса

При частом включении насоса подача воды происходит рывками. Причина — поломка работы узла автоматики (манометра). Манометр измеряет давление. Показания этого элемента могут резко падать, тогда вода будет поступать рывками. Такое происходит, если мембрана аккумулятора давления, изменяющая свои размеры в зависимости от объема воды, пришла в негодность.

Определяется поломка нажатием на ниппель, который производит доступ к мембране. Когда из него уходит воздух, он исправен. В случае поступления воды мембрану гидроаккумулятора необходимо срочно заменить. Для смены элемента необходимо разобрать корпус аккумулятора, раскрутив болты.

Так ли нужен гидроаккумулятор?

 Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

3 Монтаж и подключение станции

Монтаж готовой установки водоснабжения – достаточно простая процедура, но в то же время, включает ряд обязательных моментов. Такие моменты позволят увеличить срок эксплуатации устройства и обеспечить комфорт использования.

3.1 Выбор подходящего места

Одним из наиболее важных моментов установки является правильный подбор места расположения агрегата. Такое место должно соответствовать ряду критериев:

  1. Приемлемый температурный режим в холодную пору года. Сильные морозы могут повредить трубопровод и основные узлы станции.
  2. Близкое расположение относительно источника воды.
  3. Комфортное использование в случае, если выбран шумный вариант электронасоса.
  4. Легкое обслуживание и ремонт устройства.

Исходя из этих критериев, выделяется три основных способа расположения агрегата:

  • монтаж в кессон;
  • установка в подвальном помещении дома;
  • монтаж в отдельное подсобное помещение.

Первый тип расположения отличается комфортностью в плане шума и хорошей защитой от морозов. При этом нет свободного доступа для регламентных работ. Как сделать приямок для насосной станции? Построить приямок необходимо в оголовье источника. Для этого, вокруг обсадной трубы выкапывается колодец, с глубиной не менее 1,8-2 м. Дно кессона выстилается щебнем или заливается бетоном. По периметру колодца выставляет деревянная опалубка. Дальше под опалубку заливается бетон.

Более дорогим вариантом изготовления стен является кирпичная кладка. При этом под кирпич и дно, на грунт, можно выложить плотную пленку, которая будет защищать приямок от грунтовых вод. Для лучше защиты кессон закрывается сверху крышкой. Желательно брать плотный метал или древесину, и утеплить его изнутри минеральной ватой. В кессоне для экономии места можно разместить только насос, а бак вынести в помещение.

Монтаж устройства в подвальном помещении является наиболее желательным. Это позволит легко обслужить или отремонтировать аппарат, к тому же здесь нет резких скачков температуры. Единственный момент – во время работы устройства возможен гул и другие шумы, которые не все жители дома могут воспринимать комфортно.

Вынос установки в отдельное помещение включает в себя оптимальный температурный режим и комфортность использования для жителей дома. Но, в этом случае, как и с кессоном, отпадает возможность быстрого доступа к агрегату.

3.2 Подключение станции

Когда определенно точное место установки, остается только осуществить подключение насосной станции к скважине. Но, перед тем как разобраться с вопросом «Как подключить насосную станцию к скважине?», необходимо прочно зафиксировать агрегат на выбранном месте. Это делается при помощи прочной основы. Такая основа выполняется в двух вариантах:

  • в виде кирпичной кладки;
  • в виде бетонной плиты.

Порядок установки насосной станции

В любом случае основание предполагает организацию небольшого котлована под размеры агрегата. Дно котлована выстилается песчаной подушкой, толщина которой должна быть не меньше 10 см. В случае с кирпичной кладкой, на подушку выкладывается два ряда кирпича, который скрепляется цементом. Полученное основание готово к использованию через 5-7 дней.

Если для основания выбрана бетона плита, то на песок выкладываются стальные прутья решеткой, после чего связываются в местах пересечения. Конструкция заливается сверху бетоном. Форма плиты ограничивается досками по периметру. Через 3 недели на плиту ставиться аппарат. При этом под ножки устройства желательно выставить и регулировать резиновые амортизаторы.

Дальше следует монтаж трубопровода до водоема

Важно подобрать трубы точно под сечение комплектующих. Готовый трубопровод размещается в траншее, глубина которой не меньше уровня промерзание грунта

Для надежности трубы можно обмотать минеральной ватой.

Один вход трубы проходит в скважину через стенку обсадной трубы. Место входа по кругу заделывается цементом. В подсобное помещение или подвал трубы также заходят ниже уровня промерзания грунта. Желательно делать линию с минимальным количеством колен, так как это может повлиять на напор. Дальше все элементы соединяются между собой, а стыки герметизируются.

Где применяются гидроаккумуляторы

В зависимости от места эксплуатации, гидроаккумуляторы также можно подразделить на следующие виды:

  1. Изделия, эксплуатируемые преимущественно в системе холодного водоснабжения.
  2. Устройства, предназначающиеся для эксплуатации в системе горячего водоснабжения.
  3. Расширительные бачки в системах отопления.

Ресивер в системе холодного водоснабжения применяется исключительно для накапливания жидкости и подачи ее в дом. Такое применение позволяет избежать гидроударов в сети, а также исключать лишнее включение агрегата. Применение ресивера не только продлевает срок службы электрического двигателя, который соединен с насосом, но еще и экономить электроэнергию. Ведь при каждом запуске электродвигателя потребляется большой ток. Если двигатель будет включаться каждый раз, как только открывается кран в доме, то в месяц набежит приличная сумма денег за электроэнергию.

Гидроаккумуляторы, которые предназначаются для снабжения горячей водой, имеют идентичную конструкцию с обычными устройствами, за исключением одного отличия. Это отличие заключается в том, что резиновая мембрана предназначена для выдерживания высоких температур.

Расширительный бачок в системе отопления служит для того, чтобы в случае расширения воды компенсировать ее объем. В качестве расширительного бака зачастую используют стальную емкость открытого типа, которая на четверть заполняется водой.

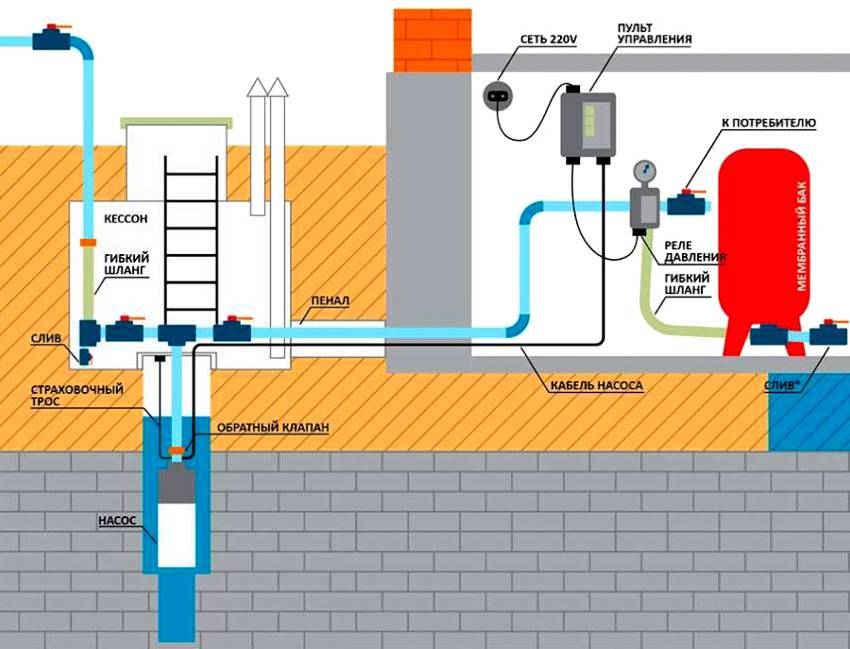

Особенности подключения гидроаккумулятора к скважине

В статье не однажды упоминался гидроаккумулятор (он же гидробак, мембранный бак). В целом назначение данного элемента системы водоснабжения понятно, но роль его настолько важна, что вопрос требует более детального рассмотрения. Принцип работы бака выглядит следующим образом:

  • вода поступает в мембрану, свободный газ сжимается, увеличивая давление на растянутую резину;
  • бак наполнился – реле отключает насос;
  • после открытия крана давление падает, реле вновь включает насос и доводит показатель давления до необходимой величины.

Описанная выше работа мембранного бака прямо указывает, что основным видом автоматики для скважинного насоса с гидроаккумулятором является реле контроля давления. Тандем мембранного бака и реле в значительной степени увеличивает срок эксплуатации насоса, так как обеспечивается защита от гидроудара при запуске насоса, а также сокращается частота включений – небольшое количество воды подается из бака.

При подключении гидроаккумулятора к скважине большое значение имеет установка обратного клапана. Основная его функция – не дать воде обратно уйти в скважину. Монтируется клапан на насос в месте его соединения с трубой подачи. Способ крепления – резьбовой. Резьба нарезается на крышку насоса. Монтаж системы имеет жесткую последовательность: вначале устанавливается клапан, затем подключается гидроаккумулятор.

Установка обратного клапана при подключении гидроаккумулятора к скважине имеет ключевую роль

Состав оборудования насосной станции

Для того чтобы поднять воду из скважины нужно насосное устройство. Оно может быть различного устройства и размещения, например, поверхностное (забирающее воду по опущенному в скважину входному патрубку) или погружное (расположенное непосредственно в скважине, на уровне залегания воды и выталкивающее ее на поверхность), работающее по центробежному или по вибрационному методу. Практически все насосные устройства для автономного водоснабжения запитываются от электрической сети.

Насос для системы водоснабжения

Следующим элементом насосной станции является аккумулятор давления или гидроаккумулятор. Он обеспечивает постоянный напор воды в трубопроводах водоснабжения. Классическим вариантом аккумулятора давления является стальной бак, разделенный на две части упругой резиновой перегородкой. При работе насосного устройства вода заполняет часть бака, натягивая мембрану. При отключении насосного устройства, мембрана, стремясь вернуться в исходное положение, выталкивает воду в водопровод. Кроме обеспечения постоянного напора воды в системе, аккумулятор давления предохраняет ее от гидравлического удара – резкого изменения параметров давления в трубопроводах.

Гидроаккумулятор

Моменты включения или выключения насосного устройства определяются узлом автоматики – контрольным реле, которое срабатывает в зависимости от величины давления в трубопроводах. При понижении давления в системе трубопроводов водоснабжения ниже определенной величины, узел включается и вода заполняет аккумулятор давления, натягивая мембрану. При достижении заданных параметров давления реле срабатывает и насос отключается.

Узел автоматики для насосных станций

Все узлы насосной станции соединяются между собой трубопроводами, которыми оборудование подключается к входному контуру домашнего водопровода.

Трубы для домашнего водопровода

Самая распространенная конфигурация насосной станции в частном доме – это комбинация поверхностного насосного устройства с аккумулятором давления и управляющим оборудованием.

Цена готовых насосных станций может отличаться в довольно широких пределах. Купив все составные части по отдельности, самостоятельно смонтировав их, вы сможете неплохо сэкономить.

Самодельная насосная станция в доме

Устраняем неисправности в насосной станции

Одной из распространенных неисправностей насосных станция является ее постоянная работа.

Суть объединения в единый комплекс насоса, аккумулятора давления и управляющего блока заключается в том, что насосное устройство работает периодически, при достижении минимально установленных показателей давления.

Такой режим эксплуатации позволяет существенно продлить срок службы насосного оборудования, предохраняет его составные части от чрезмерного износа.

Некоторые насосы вообще не могут работать в постоянном режиме – это связано со специфическими характеристиками электродвигателей.

В том случае, если насос в комплекте станции не выключается и начинает работать постоянно, необходимо остановить оборудование и постараться выяснить причину неисправности.

Постоянная работа насосной станции «на износ» может вызываться различными факторами. Рассмотрим их поподробнее.

Неправильная регулировка насосной станции

Пожалуй, самой распространенной причиной сбоя в работе насосной станции, может стать неверная регулировка управляющего блока.

В большинстве контрольных узлов в насосных станциях регулировка минимального и максимального уровня давления в системе происходит при помощи двух пружин: большой и маленькой, расположенных непосредственно на реле:

  1. пружина большого размера предназначается за установку нижнего порога давления в системе;
  2. пружина маленького размера отвечает за разницу между минимальным и максимальным значением.

Кроме того, в процесс эксплуатации управляющий блок насосной станции может засоряться, что негативно сказывается на его работе. Так, в корпусе реле имеется входное отверстие.

При работе, особенно при значительных загрязнениях перекачиваемой воды, оно может загрязняться

Так что перед началом регулировки контрольного узла просто осмотрите составные части контрольного реле и, при необходимости, осторожно прочистите входное отверстие

Для того чтобы получить возможность регулировать узел автоматики насосной станции, его необходимо частично разобрать. Для регулировки устройства произведите следующие действия:

  • отключите станцию насосного оборудования от электрической сети;
  • слейте из бака аккумулятора давления всю воду;
  • подключите к входному клапану аккумулятора давления бытовой или обычный автомобильный насос с манометром;
  • создайте в емкости гидроаккумулятора рабочее давление;
  • демонтируйте крышку, закрывающую доступ к блоку управления контролирующего реле – вы получите доступ к пружинам.

Минимальный показатель давления в системе (по достижении которого включается насосное оборудование), устанавливается большой пружиной.

Поворачивайте регулировочный винт по часовой стрелке, если хотите повысить минимальный порог и против часовой стрелки, если порог необходимо понизить.

Отрегулировав минимальный порог, приступайте к установке разницы между минимальным и максимальным давлением. Этот показатель определяется поворотом регулировочного винта маленькой пружины контрольного реле.

Поворачивайте винт по часовой стрелке, если хотите повысить верхний порог и против часовой стрелки – если верхний порог необходимо снизить.

Учтите, что максимальное значение давления, при котором должно отключаться насосное устройство, должно составлять 95 процентов от максимально допустимого давления в системе.

3

Мембранные гидроаккумуляторы представляют собой емкость, внутри которой устанавливается резиновая специальная прокладка, разделяющая бак на две функциональные части. В одну часть закачивается инертный газ либо обычный воздух, во второй находится вода.

Рассматриваемый нами агрегат оснащается манометром, показывающим давление воздуха, а также специальным отверстием, по которому подается вода. Ее закачка в емкость производится за счет действия электрического насоса. Если гидробак для систем водоснабжения оснащен автоматическими приборами, они самостоятельно выключают насосное оборудование при достижении заданного показателя давления. При этом вода перестает поступать в емкость.

Устройство гидробака

Давление в баке уменьшается при каждом расходе воды. Когда оно становится минимально допустимым, автоматика снова запускает насосное оборудование и подкачивает воду. Как видим, принцип работы гидроаккумулятора очень прост. Разобраться с этим вопросом несложно даже человеку весьма далекому от премудростей систем водоснабжения и оборудования для них. Устройство баков с грушей или баллоном (их чаще всего изготавливают на 100 литров) отличается от мембранных тем, что в них нет соприкосновения жидкости с корпусом емкости. В баллонных агрегатах вода попадает в грушу, а затем расходуется по назначению.

Важный момент! Мембранные баки емкостью более 100 л всегда снабжаются стравливающим воздух клапаном. В гидроаккумуляторах с меньшим литражом такого дополнительного элемента нет.
Поэтому при их монтаже нужно в обязательном порядке снабдить водопровод краном либо специальным тройником, с помощью которых можно будет перекрыть главную магистраль сети, а затем без проблем стравить ненужный воздух.

Особенности настройки реле

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды.

Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

  1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
  2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
  3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
  4. Подсоедините станцию к электросети и включите ее.
  5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
  6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

  1. Отключите агрегат и слейте воду из гидроаккумулятора.
  2. Снимите крышку с реле давления.
  3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
  4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
  5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Ремонт насоса

К сожалению, отремонтировать насос своими руками не так просто. Это все-таки электроприбор. После длительной эксплуатации и, если насосная станция долго не работала, к примеру, была законсервирована на зимний период, то иногда при включении насос начинает гудеть, а его ротор при этом не вращается. Основная причина данной неисправности – заклинило подшипники электродвигателя, потому что в них проникла влага. При длительном хранении на поверхностях подшипников образовалась коррозия. Она-то и мешает крутиться им.

Детали насосной станции

Самый простой способ запустить насос – это сдвинуть с места его ротор. Что для этого можно сделать.

  • Необходимо снять заднюю крышку агрегата, где установлена крыльчатка для охлаждения прибора.
  • Можно попробовать от руки крутануть крыльчатку. Если она поддалась, то также от руки надо раскрутить вал электродвигателя, а затем включить сам насос, нажав на кнопку «Пуск».
  • Если от руки крутануть не получилось, тогда придется снять крыльчатку с вала мотора и попробовать крутануть его при помощи разводного, но лучше газового ключа.

Конечно, лучше бы вскрыть мотор насоса и смазать подшипники. Но своими руками, если вы никогда это не делали, лучше ничего не открывать и не разбирать конструкцию прибора. А тем более заниматься заменой подшипника водяного насоса.

Замена крыльчатки

Точно такая же ситуация, то есть, мотор гудит и не вращается, может возникнуть по причине заклинивания рабочего колеса, которое также называют крыльчаткой. Оно располагается внутри рабочей камеры, и между ним и корпусом насоса очень маленький зазор. Именно после долгого хранения рабочего агрегата в этом зазоре образуются наросты ржавчины, которые и становятся причиной заклинивания ротора.

Можно проблему решить, раскрутив вал, как и в случае с подшипниками. Но если это не помогло, то значит, рабочее колесо крепко прикипело к корпусу. И лучше всего его заменить на новое. Как провести замену крыльчатки насосной станции?

  • Рабочая камера насоса состоит из двух частей, которые соединяются между собой четырьмя болтами. Поэтому их надо открутить и отсоединить одну часть от другой.
  • Крыльчатка насажена на вал электродвигателя. Чтобы ее снять, необходимо открутить прижимную гайку, которая ее держит.
  • Так как вал вращается в подшипниках, то болт просто так не открутить. Необходимо зафиксировать сам ротор.
  • Поэтому надо снять заднюю крышку и крыльчатку вентилятора.
  • Затем зажать задний конец вала, к примеру, все тем же газовым ключом, а с другой стороны разводным ключом открутить гайку.
  • Постучав слегка молотком по крыльчатке, надо поддеть ее отверткой и стащить с вала.
  • На ее место устанавливается новая крыльчатка, и все операции производятся с обратной последовательности.

Вот так можно ответить на вопрос, как снять крыльчатку с насосной станции. Скажем прямо, что сложность данной операции заключается в том, что при длительной эксплуатации рабочее колесо может прикипеть к валу. Поэтому перед тем как его демонтировать, необходимо смазать место соединения, к примеру, техническим маслом или обычной водой.

Ремонт сальника

Кстати, при произведении замены крыльчатки, надо обязательно провести ремонт сальника насосной станции. Если уж рабочая камера открыта, то стоит все проверить в ней досконально. Уязвимым место в этой части является сальник, который отделяет рабочую камеру от отсека, где расположены электрические части мотора насоса. Он состоит из двух частей: один располагается внутри рабочей камеры, второй в электрическом отсеке.

Сальник в насосе

Поэтому сначала снимается первая часть, для чего надо снять стопорное кольцо, которое сальник подпирает. Сам резиновый элемент снимается от руки.
Со второй частью сложнее. Придется вытащить из статора ротор электродвигателя. Для этого надо открутить четыре болта с задней стороны мотора, снять крышку вместе с ротором. Просто вытягиваете его на себя, держась за крышку.
Далее снимается вторая часть сальника.
Сборка производится с обратной последовательность

Здесь очень важно при вытаскивании и вставлении ротора в статор не повредить медную обмотку.

Как видите, ремонт насосной станции своими руками (замена сальника, крыльчатки) – процесс не самый простой. Но если в нем разобраться, то можно обойтись и без мастера. Кстати, если уж вскрыли электродвигатель, то тут же смажьте его подшипники. Но чаще всего в данных конструкциях подшипники имеют закрытую конструкцию, поэтому при плохой их работе лучше детали поменять.

Подготовка гидробака

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Последовательность подготовки гидробака:

  1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
  2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:
  • если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
  • при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.
