Разновидности и преимущества диэлектрических газовых вставок

Правильная установка

Установка диэлектрической вставки в трубу газа

Изолирующая муфта или вставка для газа должна вставляться между краном для газа и подводкой сильфонного либо другого типа. Ставить элемент необходимо с учетом требований безопасности, перед началом установки понадобится в обязательном порядке перекрыть кран и не открывать его, пока не проведут все необходимые действия по устранению возможных утечек. Монтаж должны проводить сотрудники газовой службы, имеющие соответствующую квалификацию и допуск к работам такого типа. Во время установки понадобится:

  1. Подготовить пару разводных ключей, один из них предназначен для удерживания корпуса от вентиля, вторым нужно скрутить гайку от подводки, соединяющей трубку с прибором, работающим на газовом топливе.
  2. Установить на торцы вставки уплотнитель любого типа, например, полимерный, затем поставить диэлектрик внутрь газопровода ручным способом.
  3. Удерживая вентиль при помощи одного ключа, закрутить вторым муфту либо втулку до упора, в процессе установки нужно следить за тем, чтобы случайно не сорвать резьбовое покрытие и не повредить корпус элемента.
  4. Прикрутить гайку от шланга сильфонного типа к другой части муфты, одновременно придерживая вставку разводным ключом, после максимально плотно стянуть соединительные части.

Когда диэлектрик стандартный газовый будет установлен, понадобится проверить участки стыковки на уровень герметичности. Для этой цели используют маленькую кисть или помазок, который тщательно намыливают. Мыльный раствор нужно нанести на каждый подвод, а также стык, затем медленно открыть кран для подачи газа. При наличии пены либо пузырьков кран перекрывают и заново осматривают участки стыков. Пользоваться газовым агрегатом возможно только после того, как в растворе перестанут образовываться пузырьки. Проверку герметичности ни в коем случае не выполняют с помощью спичек либо зажигалки, при наличии утечки огонь может стать причиной взрыва газа.

Подключение оборудования к газовой трубе с использованием диэлектрической вставки

Монтаж газовых агрегатов и дополнительных комплектующих проводится с особенной точностью, поскольку от правильности подсоединения деталей напрямую зависит безопасность жильцов строения. Шланги монтируются по принципу открытой установки, рукава не стоит прятать или прикрывать мебелью либо бытовой техникой, сам элемент, а также диэлектрическая втулка либо муфта для газа должны монтироваться с наружной части. Для подсоединения оборудования не применяют слишком длинные или укороченные шланги, поскольку из-за давления эта деталь может стать более короткой, помимо этого ее запрещено растягивать. Рукав может провисать после стыковки с трубой, но нельзя допускать его скруток и перегибов.

Устанавливая диэлектрический переходник для бытового газа, нужно отслеживать, чтобы на шланг не попадал пар или вода, способные провоцировать окисление металлических частей. Варочные поверхности ставят в стороне от труб газопровода, при наличии нетипичной резьбы в плитах и остальном оборудовании для подсоединения применяют переходники.

Слоистые изоляционные материалы

К слоистым изоляционным материалам относятся текстолит, стеклотекстолит, и гетинакс.

Текстолит

Текстолит представляет собой слоистый изоляционный материал. Изготовлен методом прессованния при 150°С многослойной х/б ткани, пропитанную резольной смолой. По сравнению с другим изоляционным материалом, гетинаксом имеет более высокую механическую прочность, но худшие некоторые характеристики, такие, как влагостойкость и цена. Выпускается в форме цилиндров, стержней, трубок и листов. Имеет две основные марки: А — которая обладает высокой электрической прочностью, и Б — с лучшими механическими свойствами и хорошей влагостойкостью. Текстолит хорошо механически обрабатывается. Из него изготавливаются каркасы катушек, диэлектрические щиты, платы, штанги, прокладки. Благодаря хорошим износостойким свойствам из него делают шестеренки, вкладыши для подшипников.

Стеклотекстолит

Стеклотекстолит изготовляют та же, как и текстолит, только из стеклоткани, пропитанной теплостойкой смолой. Характеристики стеклотекстолита выше, чем у текстолита и гетинакса. Стеклотекстолит имеет высокую электрическую прочность (20 кВ/мм), большую механическую прочность, нагревостойкость (от 180 до 225° С) и влагостойкостью. Но имеет себестоимость выше текстолита.

Гетинакс

Гетинакс изготовляют из прессованной бумаги, пропитанной бакелитовой смолой. Современная промышленность выпускает в виде листов толщиной от 0,4 до 50 мм. Так же гетинакс выпускается в виде стержней различного диаметра. Гетинакс маркируется А, Б, В, Вс. Диэлектрическая прочность гетинакса составляет 20 – 25 кВ/мм и может работать как на воздухе, так и в масле. Гетинакс превосходно обрабатывается как ручным инструментом, так и станками. Из гетинакса могут изготовляться диэлектрические щиты, штанги, прокладки, платы, каркасы катушек и трансформаторов. К недостаткам можно отнести низкую нагревостойкость. При нагреве поверхность гетинакса обугливается и начинает проводить электрический ток.

Газообразные диэлектрики

Основными газообразными диэлектриками, применяющимися в электротехнике, являются: воздух, азот, водород и элегаз (гексафторид серы ).

По сравнению с жидкими и твердыми диэлектриками, газы обладают малыми значениями диэлектрической проницаемости и, высоким удельным сопротивлением и пониженной электрической прочностью.

Свойства газов по отношению к свойствам воздуха (в относительных единицах) приведены в таблице.

Свойства газов по отношению к свойствам воздуха

Азот применяется в качестве изоляции в конденсаторах, высоковольтных кабелях и силовых трансформаторах.

Водород имеет пониженную электрическую прочность по сравнению с азотом и применяется в основном для охлаждения электрических машин. Замена воздуха водородом приводит к значительному улучшению охлаждения, так как удельная теплопроводность водорода значительно выше, чем у воздуха. Кроме того, при применении водорода снижаются потери мощности на трение о газ и вентиляцию. Поэтому водородное охлаждение позволяет повысить как мощность, так и КПД электрической машины.

Наибольшее распространение в герметизированных установках получил элегаз . Он применяется в газонаполненных кабелях, делителях напряжения, конденсаторах, трансформаторах и высоковольтных выключателях.

Преимуществами кабеля, заполненного элегазом, является малая электрическая емкость, то есть пониженные потери, хорошее охлаждение, сравнительно простая конструкция. Такой кабель представляет собой стальную трубу, заполненную элегазом, в которой при помощи электроизоляционных распорок укреплена проводящая жила.

Заполнение элегазом трансформаторов делает их взрывобезопасными.

Элегаз используется в высоковольтных выключателях, – элегазовых выключателях – так как обладает высокими дугогасящими свойствами.

Шланговые соединения

Чтобы выполнить газовую разводку, можно использовать не только трубы, но и резиновые шланги. Однако это должны быть специальные двухслойные шланги, изготовленные из вулканизированной резины

. Между их слоями должно находиться текстильное армирование. Такие шланги используются при подключении резака или горелки к баллонам с газом.

В качестве фитингов, соединяющих газовые шланги, используют штуцера необходимого диаметра. Шланг нужно, приложив усилие, натянуть на штуцер и зафиксировать с помощью хомутика из алюминия.

Для облегчения сборки газовой подводки, выполненной с помощью шланга, перед присоединением шлангов на них нужно нанести солидол. Это же вещество загерметизирует соединение.

В процессе подключения редуктора к баллону с газом используется соединение, состоящее из накидной гайки и прокладки. Как правило, в этом случае применяется прокладка, изготовленная из фторопластика. В случае потери последней или её разрушения можно использовать вместо неё вулканизированную резину.

Как работает, устройство?

Устройство простое – по сути это пластиковый разделитель (корпус из прочного пластика), с металлическими наконечниками (в них находится резьба). Бывают под различные диаметры, это и дюйм, и ½, и ¾ дюйма.

Устанавливается до прибора, на газовую трубу, то есть это как бы «место разрыва». Таким образом, «потенциал от земли», не может пройти на корпус устройства (ведь электричество через пластик не проходит).

Как работает – для начала нужно вспомнить, что любая земля вокруг, а особенно влажная может проводить электрический ток. Это могут быть утечки тока из проложенных под землей кабелей, заземления домов вокруг и т.д. Напряжение может быть как большим, так и не очень, а вот сила тока почти всегда минимальна.

Труба для газа, проводится на участки, почти всегда на металлических опорах. Их зарывают в землю, и они прекрасно проводят электричество. Соответственно оно по трубам и далее металлизированным шлангам для газа, проходит на приборы. Вы эти токи можете даже не замечать, ибо скажу еще раз сила у них минимальная.

Тут то и вступает диэлектрическая муфта — она отсекает эти токи, оставляя их на трубе, не подвергая прибор их воздействию.

Как вы поняли это просто изолятор, который ставится на газ, точнее на трубу.

Сильфонная подводка для газа: что это такое, основные характеристики

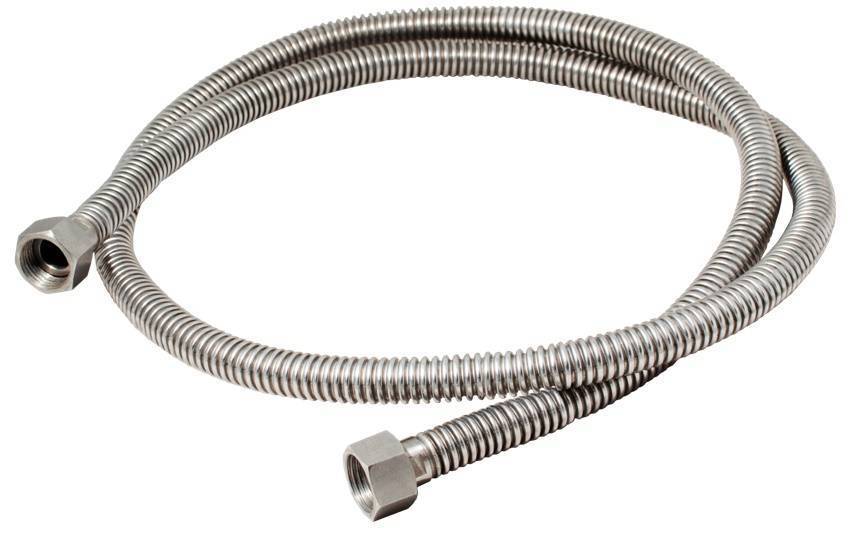

Сильфонная гибкая подводка представляет собой металлический гофрированный рукав, для изготовления которого используется качественная нержавеющая сталь. Благодаря этой особенности шланг можно растягивать и увеличивать его длину. На концах устройства обычно присутствуют 2 гайки, которые применяются для подключения газового оборудования к трубе подачи топлива, или гайка и штуцер. При производстве штуцеров также используется нержавеющая сталь, которая не подвержена коррозии и появлению ржавчины.

Чтобы подключить гибкую подводку для газа сильфонного типа к оборудованию и непосредственно к газовой трубе, применяются накидные гайки. В обязательном порядке рекомендуют между входной трубой и изделием установить металлическую прокладку, изготовленную из меди или алюминия – иногда для этой цели используется специальный пластик.

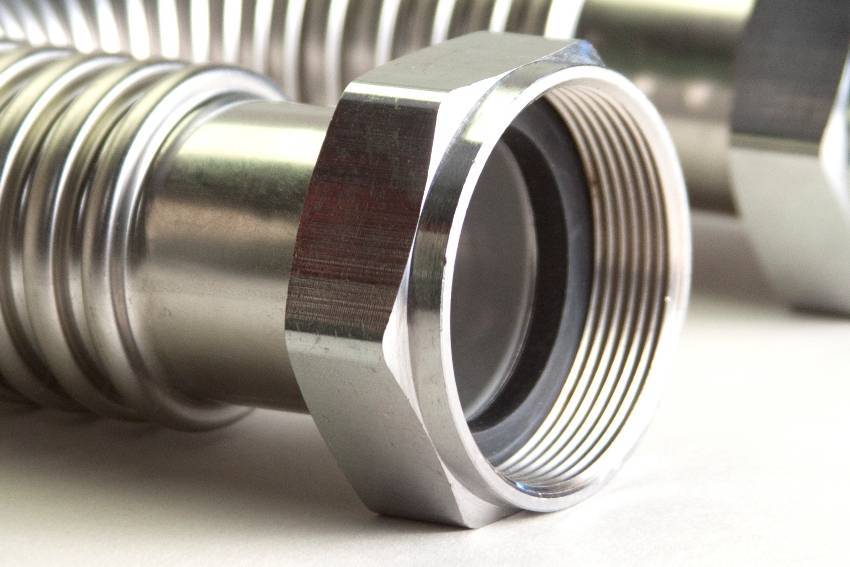

На концах шланга имеются два штуцера, которые изготовлены из нержавеющей стали

Если выбирать шланг для газа сильфонного типа, изготовленный не европейскими, а, например, китайскими или турецкими производителями, то следует учесть, что вместо нержавеющей стали они используют углеродистую сталь, которая является более хрупкой и в большей степени подвержена деструкции. Поэтому при покупке подводки для газа рекомендуется отдавать предпочтение изделиям с такой маркировкой:

  • шлангу из нержавейки: AISI 316;
  • стальному штуцеру: AISI 304 или 303.

Специалисты советуют при выборе шланга в обязательном порядке проверить, чтобы и штуцер, и гофра были изготовлены из одного и того же материала. Это связано с тем, что каждый материал имеет определенную плотность и прочность. Если же между собой сварены разные виды металла, может возникнуть электрохимическая реакция, способная разрушить сварное соединение, что приведет к потере прочности устройства.

Не следует приобретать изделия, где штуцер прикрепляется к гофре с помощью клеевой смеси. Не стоит также покупать шланги, в которых штуцер припаян с применением олова или серебра. В таком случае изделия не будут служить долго, а также под сомнение можно поставить их прочность

Поэтому при покупке следует обращать внимание на то, что цена газового шланга не должна быть подозрительно низкой

Сильфонная подводка способна выдерживать давление до 6 атмосфер

Основные технические характеристики сильфонных шлангов для газа

Как и любое другое изделие, сильфонный газовый шланг отличается специфическими особенностями и параметрами, которые и выделяют его среди других вариантов. Среди основных характеристик стоит отметить следующие:

  1. Изделия можно эксплуатировать в широком диапазоне перепадов температур – от -50 до + 250 °С, причем при любом показателе температуры в этих пределах шланг не теряет своих качеств.
  2. Максимальное давление, на которое рассчитан рукав, – 6 атмосфер. Нужно учитывать, что по нормам максимальное давление, при котором газ может поступать в жилые помещения, составляет 0,03 атм. Из этого можно сделать вывод, что запас прочности изделия – 200%.
  3. Благодаря гофрированной поверхности изделие можно удлинять в 2 раза относительно первоначального размера. Эту способность обеспечивает и использование качественного нержавеющего материала, который прошел предварительный отжиг.
  4. Продолжительный период эксплуатации. Срок службы сильфонного газового шланга составляет 20-25 лет, хотя некоторые производители дают гарантию на 30 лет.

Полезный совет!Несмотря на то, что изделие можно растягивать, не рекомендуют выполнять его увеличение в 2 раза: чем больше растянут шланг, тем в большей степени снижается его жесткость. Поэтому максимальное растяжение, которое допустимо применять к изделию, – 50%.

Сильфонные шланги оснащены гофрированной оболочкой, защищающей внутренний рукав от повреждений

Очень важным моментом при выборе металлического газового шланга сильфонного типа является наличие сертификата качества, подтверждающего, что изделие предназначено для работы со взрывоопасными веществами. В паспорте обязательно должен указываться тот факт, что изделие прошло испытания и соответствует всем требованиям безопасности

Необходимо обратить внимание на сроки изготовления и период эксплуатации шланга

Назначение электроизолирующей вставки

Сначала выясним, для чего нужна изолирующая диэлектрическая муфта для газа и как она работает.

Основная функция диэлектрика – защита техники от блуждающих токов, которые могут возникнуть в газопроводе по различным причинам. Так ли опасен блуждающий ток и есть ли какие-либо способы предотвратить его появление?

Он возникает в земле в момент, когда происходит авария на силовых магистралях, железной дороге, трамвайных путях. Из-за разницы в характеристиках проводников – земли и металлических конструкций газовых линий, ток передается газовой системе.

Там, где проходят магистрали природного газа, многоквартирные дома традиционно оборудуют газовыми плитами. При неправильной установке колонки или плиты блуждающий ток может проникнуть в любую квартиру многоэтажки

Опасность могут представлять и действия неграмотных соседей, которые не спешат заменить неисправную электропроводку или просто заземляют электроприборы на трубы или батареи.

Вот что произойдет, если блуждающие токи «доберутся» до вашего газового оборудования:

  • газовые приборы, большая часть деталей которых изготовлена из токопроводящих металлических деталей, приходят в негодность и сами становятся источниками опасности;
  • при возникновении случайной искры возникает риск возгорания, которое становится в тысячи раз опаснее в газовой среде. Пожар может спровоцировать взрыв, а для многоквартирного дома это настоящая катастрофа;
  • блуждающие токи, передающиеся бытовым приборам и трубам, во время грозы или аварии на электросетях могут стать причиной серьезной травмы для пользователя газового оборудования.

Чтобы сохранить свое здоровье и предусмотреть любые риски, и пользуются диэлектрической муфтой на газовую трубу.

Одно из преимуществ диэлектрика – простой монтаж. Установку изолятора можно выполнить собственноручно, но проверку герметичности стыков и контроль проводят сотрудники газовой службы

Сейчас врезка диэлектрической вставки в трубу стала обязательной для всех, кто устанавливает в доме или квартире газовую технику, при этом функции и характеристики оборудования значения не имеют.

Монтаж изолирующих вставок регулируется законодательно – в пункте 6.4 СП 42-101-2003 говорится о том, что сразу после отсекающего крана следует установить диэлектрик, чтобы исключить присутствие в газопроводе токов утечки, уравнительных токов и замыкания на корпус. Правда, там есть оговорка – функцию изолирующей вставки может выполнять и гибкий рукав, не проводящий электроток.

Виды диэлектрических отсекателей

В быту применяют два варианта диэлектриков для газового шланга или трубы: простые втулки, напоминающие вкладыши, и муфты с резьбой. Рассмотрим, чем отличаются вставки и выберем лучшее решение для самостоятельного монтажа.

Вариант #1 – втулки

Сразу скажем, что для установки газовой плиты или монтажа колонки втулки вам не потребуются, так как они имеют немного другое предназначение. Задача та же самая – защитить от блуждающих токов.

Но их монтируют там, где есть фланцевые соединения и используются болты. Проще говоря, втулки применяют для электроизоляции фланцевых крепежных элементов.

По внешнему виду втулки для газового оборудования можно спутать с другими изоляторами – для различной техники: радиоуправляемых автомоделей, сельскохозяйственных машин, рулевых колонок автомобилей и прочего

Диэлектрические вставки изготавливают из полиамида ПА-6. Они отличаются стойкостью к внешним воздействиям и длительным сроком эксплуатации.

Технические характеристики газовых втулок:

  • морозостойкость – выдерживают низкие температуры до -60 °С;
  • эластичность и высокая степень примыкания к металлическим элементам;
  • бензо- и маслостойкость при температурах до +120 °С;
  • способность выдерживать многократные знакопеременные нагрузки.

Изделия маркируются по диаметру в мм, например, от М 8 до М 24. Диаметры подходящих фланцев, болтов, шайб производитель указывает в специальных таблицах. Там же можно уточнить высоту буртика и длину втулок.

Вариант #2 – муфты

Универсальные изолирующие вставки для газовых труб присоединяются муфтовым методом, поэтому зачастую монтажниками так и называются – муфты.

Они отличаются видом резьбы, диаметром, материалом изготовления, внешним оформлением, но выполняют все ту же функцию – отсекают токи, образующиеся на газовой трубе, от оборудования.

Современные газовые котлы оснащены электроникой, которая работает от электропитания. Воздействие блуждающих токов способно моментально вывести «мозги» котла из строя, последствием чего будет дорогостоящий ремонт

Вставки изготавливают в заводских условиях согласно ГОСТ или ТУ. Их производят в специальных пресс-формах автоматическим способом, используя шнековую экструзию двух материалов: изоляционного полимера и металла для резьбовых патрубков. Полимерный материал соответствует требованиям ГОСТ 28157-89.

Изделия предназначены для эксплуатации при рабочем давлении 0,6 МПа, критическим считается показатель 1,2 МПа. Рабочая температура в среднем – от -20 °С до +80 °С.

По ГОСТ 14202-69 вставки для газа относятся к 4 группе (горючие газы) и маркируются желтым цветом, но в продаже можно найти изделия и с черной полиамидной частью.

На поверхность изоляционного элемента также наносят название торговой марки и диаметр. Для бытового использования выпускают диэлектрики 1/2″, 3/4″ – DN15, DN20 соответственно

Лучше приобретать продукцию известных брендов, а не китайские подделки, и выбирать изделия, опираясь на следующие критерии:

  • пожаробезопасность – резьбовые металлические элементы не горят, а пластиковые не поддерживают горения;
  • износостойкость и долговечность – качественные детали изготовлены из латуни и имеют 20-летний срок эксплуатации;
  • подходящие технические характеристики – сопротивление не менее 5 Ом при резком повышении напряжения до 1000 В.

Лучшее место для установки муфты – между газовым краном и гибкой подводкой.

Способ присоединения – резьбовой, производится накручиванием устройства на трубу. Штуцеры могут иметь как наружную, так и внутреннюю резьбу.

Образец крана с изолирующей муфтой. Комбинация из изделий одного производителя упрощает монтаж диэлектрика, делает его более быстрым. Устройство устанавливают на конце трубы, перед подключением шланга, ведущего к плите или котлу

Перед покупкой диэлектрика необходимо уточнить диаметр газовой трубы, а также подобрать гибкую подводку подходящую по размерам. Иногда шланги для подключения продаются вместе с оборудованием, поэтому не забудьте проверить комплектацию.

Изолятор для газа устанавливается надолго и не требует обслуживания, но постоянно находится под контролем газовой службы, которая проводит осмотры оборудования ежегодно.

Выбор подводки и муфты

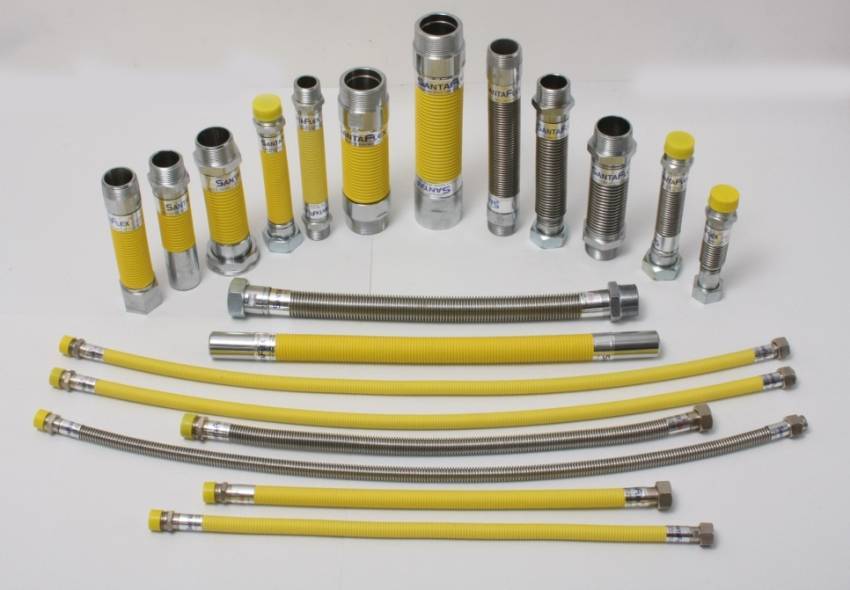

Сильфонную подводку лучше выбирать с покрытием желтым изолятором. Хозяйкам легче отмывать такую подводку от пыли и кухонной копоти. Одновременно изолятор защитит от протекания тока при касании оголённых клемм приборов под напряжением или токопроводящего корпуса прибора.

Конечно, можно было бы поставить недорогой резиновый шланг. Но резина имеет свойство стареть, терять эластичность, на резиновом шланге появляются микротрещины — места утечки газа.

Диэлектрические муфты для газа защитят от протекания тока по любому шлангу. Эти детали проходят проверку на пробой током частотой 50 Герц и напряжением 3,75 кВ в течение 6 и более секунд. При подаче напряжения один киловольт электрическое сопротивление составляет 5 мегаОм. Вставки выдерживают перепад температур от -60 до +100 градусов. Изготовители изолятора гарантируют срок службы не менее 20 лет.

Установив диэлектрическую муфту для газа, уходя из дома по делам или принимая ванну, читатель будет уверен в безопасности жилья, близких людей и соседей. Диэлектрический изолятор — защита от прожига подводки, последующей утечки газа и неизбежного взрыва.

Вставка диэлектрическая (или -неразъемное соединение, препятствующее распространению токов утечки. Диэлектрическая вставка также защищает электронные компоненты (например, блоки управления) и электрические цепи (например, систему электроподжига, подсветку) газопотребляющего оборудования от губительного воздействия блуждающих токов. Вставка устанавливается между газовым краном и газовой подводкой. Безусловно, от блуждающих токов может пострадать и газовый счётчик

И, что немаловажно, вставка изолирующая исключает возможное нагревание и даже искрение металлической подводки для газа в результате скапливания на ней электрического потенциала. Причин возникновения блуждающих токов, или токов утечки, несколько

Главными из них являются: -Повреждение изолятора на газовой магистрали

Главными из них являются: -Повреждение изолятора на газовой магистрали

На стальные трубы магистральных газовых трубопроводов для предотвращения коррозии специально подаётся небольшой электрический потенциал, который должен гаситься на входе в многоквартирный дом или на выходе с газораспределительного узла в непосредственной близости от отвода к индивидуальному дому. Для этих целей используется специальная магистральная вставка диэлектрическая. В случае её разрушения либо отсутствия, электрический потенциал беспрепятственно проникает во внутридомовой и внутриквартирный газопроводы. -Отсутствие электрического заземления, неисправность электропроводки и локальных электрических цепей. Современные приборы-потребители газа (газовые котлы и водонагреватели, плиты, духовые шкафы и т.п.) зачастую напичканы электроникой и локальными электрическими цепями. Это и электронные модули управления, и электроподжиг, и таймеры, и системы подсветки, и т.п. В случае отсутствия необходимого электрического заземления, равно как и при попадании электричества на металлический корпус оборудования по причине неисправности локальных электроцепей (так называемого пробоя на массу), такое оборудование само становится источником возникновения вредоносных токов. -Незаконное заземление электрических приборов на газовые стальные трубы. Часто ваши соседи, поручившие работу по подключению тех или иных электроприборов «умельцам», пребывают в счастливом неведении относительно факта заземления их (соседских) электроприборов на газовую трубу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Присоединительные размеры изолирующей вставки: 1/2″, 3/4″; Вариант исполнения: штуцер-штуцер; Материал металлических частей: латунь CW614N по EN12165, аналог латуни сантехнической ЛС59-1 по ГОСТ 15527; Диэлектрик: Полиамид по ГОСТ 14202-69 с категорией стойкости к горению ПВ-0 по ГОСТ 28157-89; Номинальное давление PN=6 Bar (или около 6 атм). Для справки: согласно СНИП 2.04.08-87, во внутридомовых и внутриквартирных газопроводах нормальным считается давление газа до 0,03 атм; Таблица перевода единиц давления доступна на нашем сайте . Электрическое сопротивление: более 5 МОм при U=1000В; Диапазон рабочих температур: от -60 до +100 град. по Цельсию.

Использование вставки изолирующей регламентировано Письмом МОСГАЗа №01-21/425 от 26.12.2008г: «…При подключении газовых плит на гибкую подводку предусмотреть вставку диэлектрическую.»

Вставка диэлектрическая:

Основные правила безопасной эксплуатации гибкой подводки для газа

Работа с приборами центрального газоснабжения требует особой осторожности, потому как от правильности выполнения подключения и эксплуатации зависят безопасность и жизнь жильцов дома. Главным правилом при использовании сильфонного типа шланга для газа считается его открытая установка

Нельзя прятать или закрывать рукав предметами мебели или бытовой техникой: тело шланга, как и его соединение с газовой трубой, всегда должно быть на виду

Нельзя прятать или закрывать рукав предметами мебели или бытовой техникой: тело шланга, как и его соединение с газовой трубой, всегда должно быть на виду.

Чтобы скрыть устройство, допускается использование разборного короба, который в случае необходимости легко разбирается, но лучше оставить его неприкрытым. Если спрятать изделие, можно не заметить начинающегося разрушения изделия, которое может привести к возгоранию газа. Не советуют для декорирования шланга употреблять лакокрасочные материалы, которые могут вызвать нарушение целостности внешнего слоя.

Для подключения газового оборудования нельзя применять слишком длинный или, наоборот, очень короткий шланг

Важно учесть, что после подачи газа из-за возникшего давления шланг может стать немного короче, а растягивать устройство после установки категорически запрещается

После соединения плиты с газовой трубой допускается небольшой провис рукава, но нужно следить, чтобы не было перегибов или скруток. Чтобы этого избежать, рекомендуют соблюдать радиус изгиба, который в среднем равен троекратному диаметру. Другие важные правила:

Нельзя допускать, чтобы шланг подвергался постоянному воздействию воды или пара, которые вызывают окисление металла. Лучше размещать варочную поверхность немного в стороне от газовой трубы. Если в плите установлена резьба нестандартного сечения, то дополнительно для подключения допустимо использовать переходник. Не следует вблизи газового соединения выполнять сварочные или паяльные работы. При необходимости между паяльником и газовым рукавом прокладывается тепловой экран

Перед установкой сильфона обязательно следует обратить внимание на присутствие в упаковке документации, подтверждающей безопасность использования изделия. Нельзя при установке стыковать между собой разные материалы, например, медь и сталь

Сталь можно соединять только со сталью, а медь – с медью или латунью

Не следует прилагать большие усилия при затягивании соединений, чтобы не испортить или не сорвать резьбу. Чтобы обеспечить более плотное прилегание, используется ФУМ-лента. При отсутствии опыта и уверенности в себе не следует проводить работы по самостоятельной установке газового шланга

Сталь можно соединять только со сталью, а медь – с медью или латунью. Не следует прилагать большие усилия при затягивании соединений, чтобы не испортить или не сорвать резьбу. Чтобы обеспечить более плотное прилегание, используется ФУМ-лента. При отсутствии опыта и уверенности в себе не следует проводить работы по самостоятельной установке газового шланга.

Несмотря на то, что на шланги дают гарантию от 15 до 30 лет, рекомендуют хотя бы раз в год осматривать изделие на предмет появления трещин. Используя мыльный раствор, проверяют состояние соединений. В случае обнаружения каких-либо дефектов следует провести замену шланга.

Сильфонная газовая подводка считается одной из разновидностей гибких рукавов, которые используются для подключения газовых устройств к центральной трубе. Благодаря гибкости и большому выбору шлангов различной длины отсутствует необходимость привязки оборудования к газовому стояку. Несмотря на то, что такой рукав стоит в несколько раз дороже обычных аналогов, благодаря высокому качеству, безопасности и продолжительному сроку эксплуатации, сильфонные шланги имеют большое количество положительных отзывов в сети.

источник

Как выбрать?

Для газового шланга стоит выбирать только качественные комплектующие, так как от них зависит безопасность. Вот почему стоит отдавать предпочтение только товарам, которые имеют сертификаты качества.

При выборе диэлектрической муфты стоит в первую очередь определиться с диаметром ее резьбы:

  • 15 мм;
  • 20 мм;
  • 25 мм.

Благодаря вышеперечисленным разновидностям резьбы установка муфт происходит абсолютно точно, так как в настоящее время муфты с другими показателями не используют. А также пользователь может подобрать идеальный вариант вставки для газопровода по типу соединения:

  • «бочонок», когда два конца оснащены наружной резьбой;
  • «бочонок», когда один конец имеет внутреннюю, а второй внешнюю резьбу;
  • «муфта» – две стороны оснащены внутренней резьбой.

Среди проверенных производителей качественных диэлектрических втулок можно выделить такие марки: TuboFlex, Lavita, а также модели Viega Sanpress 2267-22X1 и Viega G3 Sanpress 2267-20X1.

Червячные хомуты для шлангов могут иметь одну или несколько вспомогательных. Данными элементами можно считать ленты и винты

При выборе приспособления стоит обратить внимание на силу прижима винта, то есть при слабом прижатии он способен перескакивать резьбу, а при чрезмерном – прокручивается. Хомуты не являются универсальными, поэтому для каждого типа шлангов стоит подбирать правильное приспособление. Например, ABA Nova подходит для жесткого армированного шланга, а «Шору А» для силиконовых с повышенной мягкостью

Например, ABA Nova подходит для жесткого армированного шланга, а «Шору А» для силиконовых с повышенной мягкостью.

При выборе тройника для газового шланга 9 мм стоит отдать предпочтение приспособлению из латуни. Такой вид тройника довольно популярен в настоящее время, так как он способствует простому разветвлению на несколько газовых потребителей. Идеальным дополнением к нему станет червячный хомут.

При выборе прокладок для газового шланга большинство потребителей отдает предпочтение резиновым. Покупка данного вида приспособлений обусловлена их преимуществами:

  • низкой газопроницаемостью;
  • высокой усталостной прочностью;
  • устойчивостью к стираниям;
  • доступной ценой.
