Правила строительства дома из металлокаркаса

Особенности домов из металлокаркаса

Несущие стальные рейки в каркасе дома

Для планировки таких строений нет ограничений, но переделать построенный дом из стальных конструкций уже невозможно. Особенность в том, что вся система остова здания состоит из железных конструкций, толщина стенок которых и параметры сечения зависят от нагрузок.

Дом включает несколько слоев, у которых различное назначение и функции:

• несущий слой представлен стальными рейками, которые принимают на себя нагрузки и равномерно передают их на фундамент;
• внутренний — ставится для облегчения монтажа г/картона 9,5 мм (толщина), чтобы обеспечить базу для облицовки;
• лицевой — предназначается для наружной обшивки и создает пространственный навесной каркас;
• утепляющий — представлен утеплительными панелями из органики или неорганических материалов.

В стоимость дома из металлического каркаса включают цену проектных изысканий, стройматериалов, выполненных работ, затраты на машины, энергоносители.  При покупке типового домика для сборки стоимость снизится за счет исключения индивидуального проектирования. В результате цена на металлокаркасный дом получается на уровне постройки с деревянным остовом.

Основные правила каркасного строительства

Чтобы конечный результат строительства не разочаровал, перед постройкой необходимо ознакомиться с простыми правилами:

Главный критерий при выборе пиломатериалов – качество. Лучше отдать предпочтение древесине камерной сушки, чем дереву естественной влажности, которое может дать трещины при усыхании. Хорошим вариантом будет техническая просушка бруса, которая сводит к минимуму количество влаги в дереве.

Доверить работу профессионалам. Строительство дома, в котором вы будет жить – это не самая подходящая площадка для экспериментов, если что-то сделать не так, то в лучшем случае это приведет к возникновению дискомфортных условий проживания, а в худшем – к аварийным ситуациям

И это даже не принимая во внимание то, что строительство это не только возведение стен, а еще и множество узкопрофильных видов работ: проводка коммуникаций (канализация, электричество, отопление), кровельные работы на высоте и многое другое.

Важна любая мелочь. Попытка сэкономить на крепежных материалах, утеплителе или пропитках для древесины может стоить дорого. Некачественный, но дешевый утеплитель может выделять вредные вещества, опасные для здоровья. Ненадежное крепление элементов может привести к нарушению целостности каркаса.

Технология строительства каркасного дома – поэтапная работа, которая сама по себе поможет сберечь средства бюджета. Поэтому не стоит экономить на стройматериалах.

Порядок сборки

С завода весь материал приходит упакованный в пачки. На каждой детали стоит маркировка, такая же маркировка присутствует на рабочих чертежах. Собирается каркас дома ЛСТК как конструктор: все уже готово, даже проштампованы отверстия под метизы. Ставите детали на место, совмещаете пазы и устанавливаете крепеж. С обирается металлокаркасный дом в точности также, как из деревянных брусков. Если обозначить этапы коротко, пошагово все выглядит так:

1. На готовом фундаменте закрепляется нижняя обвязка.
2. Выставляются и закрепляются угловые стойки.
3. Между ними устанавливаются промежуточные стойки, укосины и распорки.
4. Монтируется верхняя обвязка.
5. Устанавливаются и закрепляются балки перекрытия.
   1. При наличии второго этажа собирается его каркас.
   2. Монтируется потолочное перекрытие.
6. Собирается стропильная система.
7. Проводятся работы по утеплению и гидроизоляции кровли.
8. Собирается обрешетка под кровельный материал.

   Из тех же элементов собирается стропильная система металлокаркасного дома

Каркас стального дома готов. Осталось утепление и отделочные работы. Оно замечание: как бы не хотелось сэкономить, обрешетка должна собираться тоже из металла. Одинаковые коэффициенты расширения — это именно то, что способствует высокой прочности таких сооружений. При соединении металла и древесины такого не достигнуть: крепления постепенно ослабевают. Особенно это критично в регионах с повышенной сейсмоактивностью. Но и в более спокойных регионах от дребезжащей отделки мало радости.

Наиболее подходящие виды фундаментов

Прежде, чем начать строительство каркасно-щитового дома своими руками, необходимо определиться с типом основания. В связи с легкостью подобных строений в устройстве массивного фундамента нет необходимости, однако он в любом случае должен быть надежным.

Возведение столбчатого фундамента своими руками для каркасного дома небольших размеров

Наиболее экономичным является основание в виде отдельно стоящих столбов с мелким заглублением. Для его возведения требуется небольшое количество материала. Опоры могут изготавливаться как из готовых блоков, так и с использованием бетона. Все они должна находиться на одном и том же уровне.

Пример столбчатого основания из бетонных блоков

Использование готовых блоков значительно упрощает процесс возведения, поэтому этот вариант наиболее популярен. При сооружении сначала устанавливаются угловые опоры при помощи строительного уровня. Для этого вырываются ямки, в которые для выравнивания насыпается песок. Затем вкапываются промежуточные стойки.

Опалубка для изготовления отдельно стоящих опор из бетонной смеси

При необходимости опоры изготавливаются из бетона. При таком варианте вырываются ямы в местах расположения стоек, делается опалубка вокруг каждой несущей точки и заливается строительный состав.

Процесс возведения ленточного основания с мелким заглублением

Достаточно рациональным решением является устройство ленточного фундамента. Можно отказаться от сильного заглубления, так как каркасные строения не сильно нагружают грунт. Обычно для таких конструкций вырывается сеть траншей под несущими стенами глубиной от 20 до 60 см.

Схема устройства основания ленточного типа с небольшим заглублением

Процесс возведения можно разделить на следующие этапы:

• Проведение земляных работ, связанных с выемкой грунта по периметру строения, а также под несущими перегородками.
• Устройство песчаной подушки на дне вырытых траншей.
• Сооружение опалубки для создания цокольной части фундамента.
• Изготовление и установка металлического каркаса из арматуры для увеличения прочностных качеств основания.
• Заливка бетонного состава внутрь опалубки.

Ленточный фундамент для строения средних размеров

Устройство фундамента с применением металлических свай

В качестве опор в данной ситуации выступают металлические стержни со специальной пластиной. Чаще всего они просто вкручиваются в землю до определенного уровня. Их подземная часть обычно заглубляется не менее чем на 150 см. Применение свай особенно актуально при относительно слабом грунте.

Вид смонтированных свай

Возведение дома из профильной трубы

Чтоб заниматься подобным строительством, необходимо подготовиться, изучить все тонкости конструкции и последовательность операций. Дело в том, что простота возведения каркаса – это только кажущееся мнение. В реальности конструкция достаточно сложная. Все зависит от ваших навыков и способностей.

Конструкция постройки

Жилой дом – непростая постройка. Вот ее основные элементы:

• фундамент;
• каркас дома;
• внутренняя отделка;
• утеплитель;
• внешняя отделка;
• каркас крыши из профильной трубы.

Фундамент для каркасного дома обязателен, без него строение не будет долговечным. Его состав и возведение гораздо легче, чем в традиционном строительстве. Без фундамента строятся маленькие конструкции (парники, теплицы), которые в дальнейшем переносятся по участку с места на место.

Для каркаса чаще всего используют квадратные трубы 100х100, реже – 60х60. Сечение будет зависеть от габаритов вашего будущего дома. Для внутренней отделки используйте шпунтованную доску из хвойных пород дерева (ширина 40-60 мм), обработанную антипиретиками и антисептиками. Внешняя отделка выполняется сайдингом или фасадной штукатуркой. При достатке средств рекомендуется натуральное дерево.

Утеплять постройку нужно изнутри и снаружи

Поверх лаг из трубы укладывается доска в качестве чернового пола. Дерево способно задержать холод, передаваемый снаружи через металл. Сверху кладут любое профильное покрытие.

В качестве утеплителя применяют экструдированный пенополистирол или пенопласт (толщина – 60-100 мм). С помощью полосок пеноизола дополнительно теплоизолируют стойки каркаса.

Крышу изготавливают двумя способами: как отдельную каркасную конструкцию или как элемент общего каркаса. Кровельные стропила из профильных труб изготавливаются в зависимости от планируемого покрытия. Чем легче материал и больше угол каркаса, тем тоньше берите трубу.

Миф 8. Все каркасные дома строят по типовым проектам

Действительно, каждая компания, которая строит каркасные дома, имеет в своем распоряжении детально разработанные типовые проекты, конструкции которых включены в программы заводского производства. Но если необходимо, проектное бюро компании разрабатывает индивидуальный проект или адаптирует под каркасные конструкции тот, который уже есть у заказчика. Строительство дома в этом случае обойдется дороже, чем по типовому проекту, для которого на заводе уже налажено изготовление конструкций. Кроме того, от начала проектирования до окончания строительства пройдет больше времени.

Цены на современные элитные каркасные дома в Москве

Особенно стильно выглядят дома по современным проектам в стиле хай-тек. Где сам металлический каркас (часто выкрашенный в контрастные цвета – красный или синий) – изюминка интерьера здания.

Такие дома могут иметь большие безопорные пролеты. И как следствие – большие залы без стен и даже колонн, то есть шикарные большие гостиные.

Такие «стальные” коттеджи (на стальном каркасе) довольно дорогие. “Коробка” такого дома (фундамент, стены, кровля, фасад, окна) будет стоить в Москве от 50000 рублей за 1 м2 (работа плюс хорошие материалы).

А под ключ такие дома (которые безусловно являются элитными, и на отделке Заказчики не экономят) стоят с материалами и 80 000 руб за 1 м2 и больше.

Возможно наверно построить и дешевле, но как правило у VIP Заказчиков – элитные запросы.

Бывают дома с деревянным каркасом из клееного бруса. Такие коттеджи можно отнести к деревянным зданиям.

Но в отличие от “обычных” домов из клееного бруса, могут иметь большие пролеты и панорамное остекление.

Цены на каркасные коттеджи из клееного бруса в Москве от 80 000 рублей в состоянии “под ключ”. Со всеми материалами и работой.

Существуют также каркасные коттеджи построенные на основе простого деревянного каркаса. Каркас из специально просушенного и обработанного деревянного бруса.

Такие дома самые дешевые. Цена под ключ от 60000 рублей за 1 м2 с работой и материалами. Это самые доступные коттеджи, при этом современные, очень теплые и практичные.

Ну и конечно, монолитный каркас. Монолитно-каркасные дома описаны здесь. Цена коробки такого дома с материалом и работой от 30000 рублей, а под ключ от 65000 рублей.

Монолитно-каркасные коттеджи можно заказать в нашей компании.

Монолитный каркас фото.

Достоинства каркасных построек

Быстровозводимые постройки стали довольно популярным направлением в строительстве. Одним из самых известных способов возведения является каркасное строительство. За короткий промежуток времени, используя металлические каркасы, можно возвести полноценное жилье, павильон или другую постройку, которая пробудет в эксплуатации длительное время. Для частных загородных домов тоже можно использовать металлический каркас.

Основные достоинства каркаса из металла это:

• простота в монтаже;
• дешевизна;
• большая скорость возведения;
• способность выдерживать довольно высокие нагрузки при столь малом сечении.

Каркас из профиля квадратного, прямоугольного и круглого сечения способен выдержать приличную нагрузку. Еще одним плюсом легких металлических каркасов является небольшая требовательность к фундаментам. Не нужно возводить особенно мощное и дорогое основание.

Но есть и ограничение — такая конструкция рассчитана только на определенный вес. В большинстве случаев ее применяют для возведения загородных одноэтажных построек с крышей или торговых павильонов.

Есть ли недостатки?

Перечисляя достоинства любого строительного материала, нельзя не рассмотреть и его недостатки – только так можно составить полную картину и решить, подходит ли данный вариант конкретному заказчику. Как же обстоит дело с ЛСТК?

Оказывается, недостаток есть и у него – правда, всего один. Он заключается в обязательном использовании утеплителя. Сами по себе тонкие листы стали имеют практически нулевую теплоизоляционную способность, поэтому даже в теплых регионах страны приходится строить здания, оснащенные качественным утеплением. При этом используются пенополистирол, базальтовая вата или другие. Только благодаря им поддерживается температура в помещениях на подходящем уровне.

Обратите внимание

Любые утеплители имеют довольно ограниченный срок службы – чаще всего около 15-25 лет. За это время они успевают потерять изначальные свойства — слеживается, промокает, повреждается грызунами.

Из-за этого существенно страдает теплоизоляция здания и приходится менять теплоизоляцию, тратя немалые деньги. Конечно, толстый слой кирпича или деревянные стены около 25-35 сантиметров выглядят на этом фоне значительно лучше.

С другой стороны – отрезок в четверть века это довольно серьезный показатель. Многих заказчиков вполне устраивает здание, о ремонте которого предстоит задумываться только через два десятилетия или даже больше. Не исключено, что при этом ремонте можно будет использовать уже более современные материалы, имеющие больший срок службы.

Утепление

Строения с использованием термопрофиля обшиваются OSB плитами. Возможно применение листов из других материалов. Утеплителем служат минеральная вата или пенополистирол.

В пространстве между стеновыми панелями размещается газо- или пенобетоном. Иногда используют пенополиуретан, в случае, если используется специальное напыление.

Заполняемое пространство нужно превратить в плотную прослойку, которая будет надежно сохранять тепло. Каждая полость металлопрофилей должна быть заполнена

Стоит заведомо обратить внимание на качество используемого материала

Утепленные стены должны быть обеспечены хорошей пароизоляцией в виде специальной пленки. Снаружи дом следует надежно защитить от ветра. Сегодня широкое распространение получают уже содержащие утеплительную прослойку теплопеноблоки.

Из чего строят металлический каркасный дом

Основной элемент ЛСТК – тонкостенный оцинкованный профиль

, сплошной или перфорированный. Каркас из тонких металлических профилей при грамотном расчёте становится надёжной опорной конструкцией. Оцинкованный профильне окисляется, не деформируется, не гниёт .

Пол любого из этажей выдерживает нагрузку до 1000 кг. Этот показатель сравним с несущей способностью армированной железобетонной плиты. Слои утеплителя гасят звуковые волны и вибрацию.

Часть профилей перфорирована, чтобы снизить теплопередачу и избежать «мостиков холода»

, не позволить теплу уходить наружу. Толщина профиля, предлагаемого рынком, колеблется в пределах 0,75-3 мм.

Каркас из профилей утепляется, снаружи прокладывается двумя слоями гипсоволокна, после чего крепится наружная облицовка.

Снаружи здания из металлокаркаса отделывают:

• сайдингом, металлическим или виниловым;
• плитами ОСП, ЦСП, с последующей отделкой штукатуркой;
• металлическим профилированным листом;
• кирпичной кладкой.

Со стороны помещения прокладывается пароизоляционная плёнка, закрывается материалом внутренней отделки. Между плёнкой и ограждением оставляют воздушный зазор .

Как правило, для внутренней поверхности стены используют листы ГВЛ, отделывая гипсокартонные листы по желанию.

Для утепления применяют материалы только негорючей группы – минеральную вату, экструдированный пенополистирол

Элементы стен и каркаса собираются на механизированных сборочных столах, поставляются на строительную площадку крупноразмерными деталями или отдельными стойками, выверенными до миллиметра.

Толщина стен зависит от климатического района, варьируется в пределах 150-300 мм

, этажность ограничена до шести.

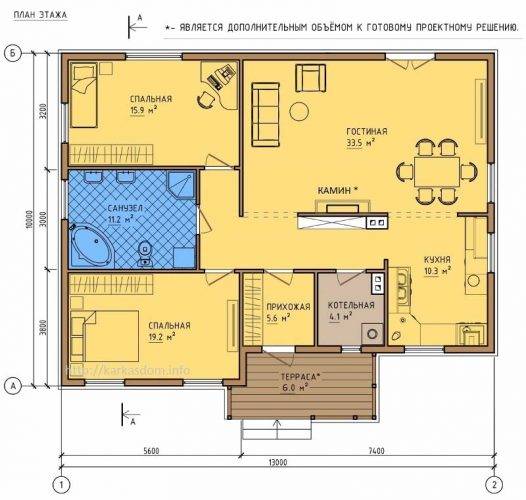

План-проект

Первое, с чего должна начаться подготовка и строительство вашего дома – это план-проект. Чертеж можно нарисовать самостоятельно, а можно заказать в специальных фирмах, которых сегодня достаточно много. В целях экономии можно купить готовый проект, или воспользоваться бесплатными типовыми проектами, которые можно скачать в интернете.

Проект каркасного дома

Если вы решили проект рисовать самостоятельно, подумайте, хватит ли вам знаний и умений. Как правило, после наброска эскиза и плана комнат начинаются проблемы. Если вы знаете, что сможете нарисовать в проекте разводку труб, электричества, указать места розеток и пр. , то вы справитесь с самостоятельными чертежами. Если обо всем этом вы имеете смутные представления, лучше с зарисовками, которые вы набросаете дома, обратиться к специалистам. Они также помогут вам подобрать материалы и даже рассчитают примерную стоимость будущей постройки.

Проект с эскизом

Схема дома предлагается в интернете бесплатно, используйте ее для вдохновения.

Самостоятельные проекты можно рисовать для дачных домиков, которые не имеют сложные коммуникации и системы проводки электричества.

Еще один проект с эскизом

Стоимость проекта составляет от 500 рублей до 150 000рублей. Средний проект обойдется вам в районе 5 000 рублей.

Порядок сборки железного каркаса, особенности

По готовому фундаменту на мастику укладывается рулонная гидроизоляция в два слоя. Монтаж каркасного дома ЛСТК происходит в следующей последовательности:

• укладка нижнего обвязывающего профиля;
• монтаж стеновых стоек, от угла, контролируя вертикальность элементов;
• установка промежуточных стоек;
• крепление внахлёст верхних направляющих профилей;
• возведение стропильной системы;
• прокладка электропроводки, инженерных сетей;
• монтаж облицовочных материалов с параллельным утеплением.

Обвязочный профиль крепится к фундаменту анкерами, остальные стыки соединяются саморезами.

Особые требования предъявляются к электробезопасности строения

. Проводка и точки разбора выполняются в строгом соответствии с проектом. Правила выполнения соединений, заземляющий контур, мощность автоматических предохранителей и их количество неукоснительно соблюдаются.

Важно! Обязательно заземляется контур крыши, устанавливается громоотвод

Важные детали при строительстве

Недостатком дома из металлопрофиля является потребность дополнительной тепловой и паровой изоляции

Недостатком дома из металлопрофиля является потребность дополнительной тепловой и паровой изоляции. При этом утепление необходимо делать утепление не только каркасной конструкции, но и стен внутри постройки. Данное действие поможет перекрыть мостики холода.

На этом этапе работ лучше воспользоваться современными материалами, например минеральную вату или пенопласт. Такие средства могут обеспечить оптимальный уровень температуры, позволяющий поддерживать комфорт в помещении.

Миф 3. Все каркасные дома строят по одной технологии

Принципиальная схема стены у всех каркасных домов действительно одинаковая: между стойками каркаса находится утеплитель, защищенный с внутренней стороны пароизоляционной пленкой, с наружной — гидроизоляционной супердиффузной (пропускающей пар) мембраной. С обеих сторон каркас и утеплитель защищены жесткой обшивкой, различным листовым материалом: ориентированно-стружечными плитами (ОСП, OSB), цементно-стружечными плитами (ЦСП), водостойкой фанерой, гипсокартонными листами (ГКЛ). Подобным образом устроены и перекрытия.

Однако у разных типов строений есть существенные отличия в способах возведения, материалах и нюансах конструкции. Каркасные дома являются сборными, поскольку их монтируют из заранее изготовленных конструкций, комплект которых привозят на стройплощадку. Производство конструкций обязательно должно быть заводское — такой подход обеспечит точность размеров и комплектность элементов. При этом технология сборки дома может быть различной:

сборка на стройплощадке

На заранее подготовленный фундамент устанавливают каркас стен, обшивают его, заполняют утеплителем, защищают изоляцией. Таким же образом из заготовленных элементов собирают перекрытия, крышу, затем устанавливают окна, двери и т. д. Время сборки на стройплощадке — 3-12 недель. Работа требует тщательности и неукоснительного соблюдения требований монтажа — проконтролировать это неспециалисту сложно.

Строителство каркасного дома из готовых панелей

заводская сборка (каркасно-щитовые дома)

Сборку стен и перекрытий дома производят еще в заводских условиях на специальных технологических линиях, и на стройплощадку привозят уже готовые панели для дома. Они бывают разной степени готовности: от собранной каркасной конструкции до полностью готовых панелей стен (со вставленными окнами и встроенными инженерными коммуникациями), многослойных плит перекрытий и даже крыши. Сборные элементы должны соответствовать проектным размерам с точностью до миллиметра, и на стройплощадке их лишь скрепляют между собой.

Коробку возводят в течение 3-7 дней в зависимости от сложности проекта. В большой степени качество строения зависит от заводской работы. Поэтому компания, поставляющая сборные конструкции, должна иметь безупречную репутацию: тогда надежным будет и здание. Собирать дом должна специально обученная бригада. Однако комплект вместе с подробной инструкцией могут поставлять заказчику для самостоятельной сборки. Такая практика встречается как в зарубежном, так и в отечественном каркасном строительстве. Дома различают по материалу каркаса:

Деревянный каркас

Делают из доски, цельного или клееного бруса (который является самым прочным, качественным и дорогим), а также деревянной двутавровой балки (дерево + ОСП + дерево). Стандартное сечение стойки — 50 х 150 мм. От качества дерева зависит долговечность и прочность дома. Главное требование — влажность пиломатериалов должна быть не выше 18%. Дома с деревянным каркасом наиболее распространены.

Металлический каркас

Выполняют из профилей различной конфигурации, собранных на болтах. Они должны иметь антикоррозийное покрытие (быть оцинкованными или окрашенными). Металлический каркас позволяет устраивать большие пролеты перекрытий и проемы в стенах (в этом с ним может сравниться только каркас из клееного бруса).

Строительство каркасного дома из металлического каркаса

Другие различия между каркасными домами состоят в особенностях конструкции стены. Различными могут быть материалы, толщины и количество слоев утеплителя, обшивки, паро- и гидроизоляции, конструкции перекрытий (по балкам, фермам или панелям). Таким образом, обобщенное название «канадские дома», не описывает всего многообразия каркасных строений.

Можно выделить такие их типы:

• дома с деревянным каркасом и утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные и каркасно-щитовые);
• дома с металлическим каркасом, утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные);
• каркасно-щитовые  дома с утеплителем из пенополистирола и толщиной стены 12-25 см;
• дома премиум-класса с каркасом из клееного бруса, несколькими слоями утеплителя и толщиной стены до 35-40 см.

Резюме: каркасные дома отличаются конструкцией, технологией сборки и теплотехническими свойствами.

Какой выбрать фундамент для металлокаркасного дома. Будет ли он отличаться от деревянного каркасника?

Для металлокаркасного дома подойдет фундамент на винтовых сваях

В отличие от фундамента под дом с деревянным каркасом, при возведении ЛСТК нет необходимости строить массивное основание. Такой дом достаточно лёгкий и не нуждается в массивном фундаменте. Застройщику не придётся заниматься объёмными земляными работам, не понадобится также строить опалубки, высотой в два метра, монтировать солидную гидроизоляцию. Их можно построить на любом типе грунта. Не требуется строительство ленточного фундамента.

После проведения анализа свойств грунта можно выбирать тип фундамента для вашего лёгкого дома. Отличным вариантом могут стать столбчатые фундаменты, винтовые сваи.
