Устройство сэндвич-панелей
Сэндвич-панели представляют собой два слоя листовых материалов (профилированный металл, ПХВ, ОСП или магнезитовые плиты), между которыми установлен слой утепляющего материала (минвата, пенополиуретан, понополистирол и т.д.).
Размеры плит бывают разными, при ширине 1-1,2 м длина панели может быть от 50 см до 13,5 м. Толщина панелей зависит от размеров утеплителя и составляет от 5 до 25 см. Такие габариты при малом весе (квадратный метр самой толстой панели весит всего 42 кг) позволяют строить здания за считанные дни или часы.
Наиболее распространенными являются панели с внешними слоями из профилированного металла толщиной 0,5-0,7 мм. Поверхность имеет защитно-декоративное полимерное покрытие, устойчивое к внешним воздействиям, предохраняющее металл от коррозии.
Изготавливаются два вида панелей:
- Стеновые. Они имеют небольшую высоту волны профиля, выдерживают большие нагрузки на сжатие или на сдвиг. Замковое соединение фальцевое.
- Кровельные. Изготавливаются с повышенной высотой профиля (обычно трапециевидной формы). Замковое соединение обеспечивает перекрывание лицевого слоя внахлест на одну волну.
Соединение панелей производится при помощи замковых профилей, наносимых на боковые кромки. Торцевые стороны обычно открыты, при монтаже стыки заполняются герметиком и поверх устанавливаются специальные нащельники. Монтаж панелей производится на опорную конструкцию — каркас, несущая способность которого обеспечивает прочность и устойчивость стен и кровли ко всем нагрузкам.
ОБРАТИТЕ ВНИМАНИЕ!
Существуют виды сэндвич-панелей, которые имеют самонесущие свойства и не нуждаются в каркасе.
Фото сэндвич-панелей:
Ленточные фундаментные конструкции
Ленточный фундамент – один из самых популярных вариантов конструкции основания на современном этапе. Технология строительства детально проработана и выверена. Если вы приняли решение, что фундамент панельного дома будет ленточным, то сделать его своими руками не составит большого труда.
На первом этапе вы должны сделать точную разбивку фундамента на участке.
После снятия верхних 50 см грунта тонкой полосой в толщину вашего будущего фундамента, грунт уплотняют. Для этого насыпают тонкий слой песка и его утрамбовывают. После песка насыпают 10 см щебня.
Такой фундамент оптимален для дома из сип панелей. Он обеспечивает надежность и прочность, а также долгосрочность эксплуатации. Дом из сип панелей на ленточном фундаменте возводится за 1 сезон.
Ленточный фундамент под сип панели
Опалубку ставят после утрамбовки щебня. Арматурный каркас возводят для крепости монолита
Важно избавиться от пузырьков воздуха в массе бетона – для этого применяют строительный вибратор
Фундамент для дома из сип панелей в виде ленточного монолита требует высыхания (около 1 месяца) и дополнительной гидроизоляции, которую обычно выполняют рубероидом и битумной мастикой.
Минусы домов из сэндвич-панелей
Недолговечность, пожалуй, основной минус данного строительного материала. Сэндвич панели нельзя сравнить по долговечности с такими материалами как, например кирпич, бетон или шлакоблок.
Максимальный срок эксплуатации сэндвич панелей, а точнее домов построенных из них, составляет примерно около 30 лет, хотя, как правило, заводы изготовители сэндвич панелей указывают иную цифру, около 50 лет. В большинстве случаев очень много зависит от природных факторов и климатический условий региона, где возведён дом из этого строительного материала.
Недостаточная прочность дома из сэндвич панелей следующий серьёзный недостаток. Дома построенные из сэндвич панелей, как было сказано выше вполне выдерживают значительные ураганы и землетрясения, однако от механических повреждений, например от удара топором, совсем не защищены.
Экологические характеристики домов из сэндвич панелей оставляют желать лучшего, поскольку при изготовлении данного строительного материала применяются различные химические добавки и смолы. Внутренний же утеплительный материал, который содержится внутри сэндвич панелей, вообще полностью синтетический продукт, и как правило, это пенополистирол.
Высокая герметичность домов из сэндвич панелей отрицательным образом сказывается на образовании благоприятного микроклимата внутри помещений. Поэтому для того чтобы обеспечить нормальный микроклимат в доме, построенном из сэндвич панелей, устройство приточно — вытяжной системы вентиляции просто необходимо. В свою очередь это дополнительные расходы, трудозатраты и т.д., для будущих владельцев домов из сэндвич панелей.
Сэндвич панели горят, что без сомнения также является огромным минусом данного строительного материала для возведения жилых построек. Вследствие полной герметичности всего дома из сэндвич панелей, устройство привычной для всех водяной системы отопления, водяных тёплых полов и т.д, просто не эффективно. Именно поэтому в домах из данного стройматериала для стен, требуется установить воздушную систему отопления.
Если дом из сэндвич панелей возводится в качестве вложения денег для дальнейшей его продажи, то стоимость такого сооружения будет значительно меньше, чем например стоимость домов, стены которых возведены из кирпича, шлакоблока и т.д. То же самое касается и забора из сэндвич панелей, установка которого происходит за считанные дни и не слишком дорого.
Чтобы построить дом из сэндвич панелей, как было сказано выше, не требуется мощного и сильно-заглублённого монолитного фундамента. Однако наличие надёжного фундамента всё же, как и для любого другого строения, а в особенности жилого типа, просто необходимость.
Поэтому перед возведением стен дома из sip панелей, сначала возводится фундамент, заглублять который необходимо на глубину в грунт в зависимости от типа почвы, залегания почвенных вод и т.д. Для этих целей, как правило, подходит ленточный тип фундамента. Также при необходимости можно использовать свайный тип фундамента или другой.
До заливки фундамента в обязательном порядке продумываются и прокладываются все необходимые коммуникации, такие как канализационные трубы, водостоки, электрические кабеля и т.д. Только после проведения гидроизоляционных работ, можно приступать к укладке sip панели.
Постройку дом своими руками из сэндвич-панелей начинают, как правило с крайнего углового блока. При этом деревянные лаги размещают в пазах sip-панелей таким образом, чтобы обеспечивалась равномерная нагрузка на весь фундамент будущего строения.
Описание сэндвич-панелей
В них чаще всего в качестве утеплителя используют материалы
с низкой теплопроводностью, например, пенополистирол, стекловолокно, минеральную вату, пенополиуретан. Наружное покрытие обычно изготавливается из оцинкованных металлических листов. Пластины скрепляются со слоем утеплителя при помощи специального клея или саморезов. Выбор способа соединения зависит от особенностей материалов, использующихся при изготовлении.
Бывают двух типов:
- Стенового профиля (для стен).
- Кровельного профиля (для крыши).
Листы для стен имеют гладкую или профилированную основу с одной стороны поверхности. Кровельные профилированы с двух сторон либо только с наружной стороны. При строительстве домов используются оба этого типа.

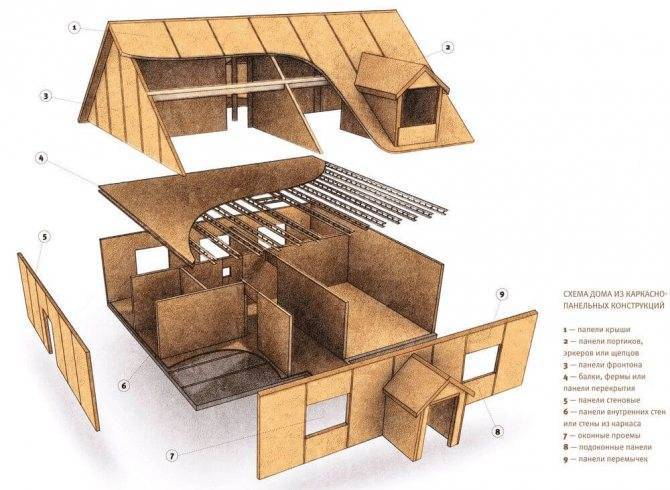

Инструкция по строительству дома из сэндвич-панелей
Рекомендуется придерживаться следующего алгоритма при строительстве:
Проведение разметки на местности. Обозначение границы строения, удаление с участка травы, кустов, бытовых предметов и объектов.
Обустройство фундамента. В зависимости от типа грунта, конфигурации и высоты здания делается сооружение ленточного, столбчатого или свайного типа. В двух последних случаях устанавливается ростверк.
Подготовка пиломатериала. Его нужно распилить на фрагменты нужной длины, обработать гидрофобным средством, антисептиком и антипиреном.
Оборудование пола. Сначала укладываются и крепятся лаги, затем делается черновой настил. Для этого могут использоваться доски, древесно-стружечные щиты или стеновые сэндвич панели.
Сборка каркаса. Сначала ставятся угловые стойки, затем промежуточные, потом обвязка. Между опорами устанавливаются поперечины под дверные и оконные проемы.
Монтаж панелей. Начинается от одного из нижних углов. Крепление проводится вертикальными полосами с последовательным заполнением промежутков между стойками. После фиксации на брусе оставшиеся щели заполняются монтажной пеной.
Укладка перекрытия. Делается оно тоже из бруса, который укладывается с интервалом, соответствующим ширине кровельных панелей. Монтаж проводится аналогично с тем, который применялся на стенах.
Установка кровли. Как правило, применяется двускатная крыша наслонной стропильной системы.
Монтаж окон и дверей. Крепление проводится к деревянным коробкам сквозным методом
Обращается внимание на горизонталь и вертикаль конструкций.
В заключение проводится оборудование вентиляционной системы, внутренняя и внешняя отделка строения.
Особенности монтажа
При сборке каркасных сооружений крепеж декоративных и облицовочных элементов нужно проводить на опорные стойки, чтобы не нарушать целостность панелей. Небольшие домики можно собирать без каркаса за счет использования жесткости плит и прочности замков. Учитывая ограниченную несущую способность панелей, специалисты рекомендуют делать полы из бруса, используя в качестве утеплителя более дешевые материалы.
При соблюдении правил обращения с панелями можно в сжатые сроки с минимальным количеством помощников построить крепкий, уютный и долговечный каркасный домик.
Соединение сэндвич-панелей между собой
Соединяются между собой сэндвич-панели при помощи замков. Замки стеновых и кровельных отличаются, причем значительно. В кровельных с одной стороны специально сделан выпуск стали в форме волны. Он «надевается» на выступ предыдущего листа. Так и происходит соединение. В стеновых же панелях замок сделан по принципу шип-паз. Причем, лучше если по такому принципу соединяется не только наружная обшивка, но и утеплитель.
Соединение сэндвич-панелей между собой: замки разной сложности
Вообще, во всей конструкции именно стыки панелей — самые слабые места. Не только в смысле безопасности, но и в смысле сохранения тепла. Первые панели были с соединением только металлических листов, а утеплители просто стыковались. Но швы промерзали, поэтому стали усложнять форму, создавая лабиринты. Также при соединении используются дополнительные уплотняющие ленты, чтобы уже точно избежать продувания и промерзания.
Стеновые панели при вертикальном монтаже должны фиксироваться. При горизонтальном это не обязательно. Также обязательна установка крепежа при настиле сэндвичей на кровле
В некоторых случаях используется дополнительная фиксация — саморезы или шпильки. Некоторые формы замков позволяют крепеж делать скрытым, в других он устанавливается сверху. По типу монтажа профлиста и металлочерепицы.
Недостатки домов, построенных по канадской технологии
Минусов у «канадского» дома всего три. По крайней мере, так считают некоторые строители, пока еще опасающиеся нового «неизвестного материала». Однако при детальном изучении оказывается, что недостатки эти косвенные, и ими вполне можно пренебречь.
При горении пенополистирола ПСБ-С выделяется в 8 раз меньше тепловой энергии, чем при горении сухой древесины того же объема
Первый недостаток: горючесть канадских домов
Действительно, по степени пожарной опасности панельные дома из SIP-панелей относят к классу К3. Это аналогично деревянному дому. При этом часто забывается, что пенополистирольная «начинка» активно препятствует распространению огня по поверхности здания. Также панели не выделяют отравляющих веществ, таких как угарный газ, выделяемый в процессе горения дерева. Дополнительный слой штукатурки или гипсокартона позволяет снизить пожарную опасность.
Второй недостаток: их любят грызуны
Это не всегда справедливо. Прогрызть слой из OSB-покрытия и досок, а также справиться с твердыми веществами, которыми пропитана плита, удастся не всем грызунам.
Третий недостаток: такие дома экологически небезопасны
Некоторые продолжают ассоциировать SIP-плиты с ДСП советских времен. Поэтому приписывают им те же негативные свойства. Однако наполнители, отвердители и смолы, используемые в канадских плитах и препятствующие проникновению грызунов, безопасны для человека. Просто в качестве меры дополнительной защиты следует организовать хорошую вентиляцию и регулярно проветривать помещение (особенно в районе кухни).
Дома, возведенные по канадской технологии, пока только набирают популярность. Они прочные, дешевые, безопасные и их легко строить. Вероятно, в скором будущем они станут отличной альтернативой привычным всем нам кирпичным и деревянным сооружениям.
Какая стоимость строительства быстровозводимого здания из металлоконструкций?
Стоимость готового здания из металлоконструкций складывается из себестоимости материалов и стоимости работ. К материалам относятся: фундамент, металлоконструкции, ограждающие конструкции, окна, двери, ворота. К работам: проектно-изыскательские и строительно-монтажные работы.
При выборе подрядчика, следует обратить внимание на объем и стоимость применяемых материалов в разрезе предварительной сметы. У компаний профессионально занимающихся строительством быстровозводимых зданий всегда есть возможность проработать подробную бюджетную смету. Отсутствие данных, обосновывающих сумму в коммерческом предложении, гарантирует наличие самой распространенной уловки — рост сметы в процессе строительно-монтажных работ
Своим заказчикам мы способны предложить сотрудничество на условиях твердой цены, начиная с первого коммерческого предложения
Отсутствие данных, обосновывающих сумму в коммерческом предложении, гарантирует наличие самой распространенной уловки — рост сметы в процессе строительно-монтажных работ. Своим заказчикам мы способны предложить сотрудничество на условиях твердой цены, начиная с первого коммерческого предложения.
При выборе производителя важно понимать технологию производства и составляющие цены
На примере сэндвич-панелей, можно обратить внимание на плотность утеплителя, на материал покрытия лицевой стороны, на метод нанесения клеевой основы. Одинаковые на первый взгляд сэндвич-панели могут иметь совершенное разное качество и срок службы. Одни панели не теряют привлекательный внешний вид и теплотехнические свойства многие годы, другие расслаиваются уже на стадии проведения монтажа
Одни панели не теряют привлекательный внешний вид и теплотехнические свойства многие годы, другие расслаиваются уже на стадии проведения монтажа.
Комплектуем качественными отделочными материалами проверенными временем.
Таблица 2. Усредненная стоимость быстровозводимых зданий из металлоконструкций за 1м2
| Этапы работ с материалами | Стоимость, руб. |
| Подготовка основания, фундаменты | 2800 |
| Монолитная плита 150мм | 3200 |
| Несущие металлоконструкции | 4600 |
| Ограждающие конструкции (с/пан.) | 6300 |
| ИТОГО: | 16900 |
Для определения стоимости быстровозводимого здания следует провести укрупненное моделирование, подсчет используемых материалов и составить бюджетную смету. Напишите нам, и мы рассчитаем стоимость запланированного Вами объекта.
№3. Тип утеплителя
Слой утеплителя может варьироваться по толщине от 5 до 30 см, причем сэндвич-панели толщиной более 15 см используется преимущественно при обустройстве холодильных камер. В качестве утеплителя могут использоваться такие материалы, как:
- минеральная вата;
- полистирол;
- пенополиуретан.
Все они отличаются определенным набором преимуществ и недостатков. Так, минеральная вата не поддерживает горение и отличается экологичностью, в таком утеплителе не будут жить грызуны
Из минусов стоит выделить гигроскопичность, поэтому герметичности готовой конструкции необходимо уделять огромное внимание, ведь при поглощении влаги ухудшаются теплоизоляционные свойства. Тем не менее, именно минеральная вата сегодня чаще всего используется отечественными производителями при изготовлении сэндич-панелей. Полистирол – долговечный влагонепроницаемый материал с высокими теплоизоляционными свойствами
Он подвержен негативному воздействию солнечных лучей, но благодаря обшивке листами стали этого недостатка удается избежать. Полистирол легко горит, выделяя токсичные вещества, в нем могут жить грызуны
Полистирол – долговечный влагонепроницаемый материал с высокими теплоизоляционными свойствами. Он подвержен негативному воздействию солнечных лучей, но благодаря обшивке листами стали этого недостатка удается избежать. Полистирол легко горит, выделяя токсичные вещества, в нем могут жить грызуны.
Пенополиуретан пользуется огромным спросом в ряде стран Европы, так как обладает минимумом недостатков при огромном количестве достоинств, за что его так любят в европейских странах. Среди преимуществ материала стоит выделить устойчивость к влаге: даже если вода и просочится к утеплителю, она не вызовет никаких негативных последствий. Этот тип утеплителя очень легкий, что упрощает транспортировку панелей, их монтаж, уменьшает нагрузку на фундамент. Главное достоинство – низкая теплопроводность, в 2 раза ниже, чем у минеральной ваты, и в 1,5 раза ниже, чем у полистирола. Полиизоцианурат, разновидность пенополиуретана, обладает свойствами самозатухания, и именно он сегодня все чаще используется в качестве утеплителя для сэндвич-панелей. Кроме того, утеплитель не станет местом развития грибка и плесени. Среди минусов стоит выделить возможность повреждения грызунами.
Стоит ли делать дачу или частный дом из сэндвич-панелей?
Использование сэндвич-панелей для строительства жилья или дачных домиков в нашей стране пока еще не слишком популярно. Виной тому традиционность мышления и недоверие к новшествам, бытующее среди населения.
При этом, большинство частных домов бюджетной ценовой категории за рубежом строятся по такой или подобной технологии, что говорит о большом потенциале и высоких эксплуатационных качествах сэндвич-панелей.
Мало того, практически все постройки на севере Европы — в Финляндии, Норвегии — построены из сэндвич-панелей. Наконец, в Антарктиде все научные станции выстроены таким образом, и никаких нареканий на их качество не имеется.
При этом, преимуществ очень много, от скорости возведения, до экономичности строительства. Специфика панелей такова, что они наиболее пригодны именно для малоэтажного жилья. Если учесть еще и возможность самостоятельного возведения, без использования строительной техники или большой бригады рабочих, то выгода от этого способа становится очевидной.
В сети очень часто поднимается вопрос о вредном воздействии сэндвич-панелей (в частности, СИП-панелей) на здоровье или самочувствие человека. Некоторые утверждают, что жители таких домов обитают в облаке из формальдегида, другие пугают народ фосгеном, выделяющимся из утеплителя.
При этом, откуда взялась такая информация — никто не знает, все это читали где-нибудь в интернете. Точными знаниями о количестве и составе выделяемых веществ никто не попытался обзавестись. В то же время, в домах, утепленных минватой или пенопластом живут многие, все живы-здоровы и проблем не имеют.
Практика зарубежного строительства в условиях очень строгих санитарных или технических требований полностью опровергает эти утверждения. Методика не нашла бы такого широкого распространения, если бы наблюдались какие-либо негативные воздействия или проявления.
Ни одна компания, производящая материал, не захочет утонуть в судебных исках об утраченном здоровье, поэтому можно быть вполне уверенными в качестве материала.
Из чего делают сэндвич-панели
Производители выпускают облицовочные плиты из различных материалов. От состава зависят технические характеристики. Наружные слои изготавливаются из
- листовой стали;
- гипсокартона;
- OSB;
- пластика.
Продукция из листовой стали предназначена для устройства крыш, возведения стен зданий, автомоек, торговых центров, магазинов. Изделия устойчивы к атмосферным воздействиям.
Как правило, в производстве используются оцинкованная сталь или профнастил. Толщина металла недостаточна для использования в качестве несущих элементов. К стенам не рекомендуется крепить полки, стеллажи, другие конструкции.
Плиты с гипсокартонными стенками подходит для устройства внутренних перегородок. Такие серии не выдерживают значительных нагрузок. Поверхность отличается отсутствием перепадов, хорошей адгезией со штукатуркой, шпаклевкой. Возможно использование любых видов декора.
Многослойные модули из OSB считаются универсальным вариантом для монтажа внутренних и наружных конструкций. Оболочки изготавливаются из ориентированно-стружечной плиты. Жесткие и крепкие конструкции подходят для возведения межэтажных перекрытий, наружных стен, внутренних перегородок между помещениями.
Снаружи конструкции покрываются сайдингом, вагонкой, профлистом, другими фасадными или кровельными материалами. Внутренние поверхности после завершения сборки декорируются гипсокартоном, вагонкой, деревянной рейкой.
Сэндвич-панели, облицованные пластиком, применяются для оформления внутренних интерьеров. Это must-have отделка кинотеатров, офисных, торговых центров. Внешние слои изготавливаются из ПВХ, пурала, полиэстера, пластизола. Красивые поверхности не требуют декоративной отделки.
Комбинированные серии производятся из разных материалов. С одной стороны размещаются гипсокартон, пластик, OSB.
С другой стороны наклеиваются металлические листы. Такие сэндвич-панели, как правило, используются при возведении внутренних перегородок. Некоторые модификации имеют внутренние кабель-каналы для укладки проводки.
Виды
По типу применения сэндвич-панелей самыми распространенными являются:
- Для возведения стен и кровли. Используются панели с внешними слоями из листового металла с оцинкованным слоем.
- Для отделки откосов. Применяются панели с внешними слоями из ПВХ.
OSB (ОСП)
Для возведения жилых домов используют сэндвич-панели, у которых внутренний и наружный слои выполнены из OSB (ОСП) плит. Но для них, после завершения выполнения всех строительных работ, обязательно придётся произвести внутреннюю и наружную отделку.
Пенополистирол
Это легкий и прочный материал с низкой теплопроводностью. Однако необходимо помнить, что это искусственный материал, при изготовлении которого используется синтетическая основа с добавлением газа. В отличие от минеральной ваты, пенополистирол плохо пропускает влагу, что чревато вероятностью развития грибка и создания высокого уровня влажности во внутренних помещениях здания. В данном случае, вам обязательно необходимо будет дополнительно выполнить систему принудительной вентиляции помещения.
Пенополиуретан
Панели, заполненные таким современным утеплителем, обладают максимальными теплоизоляционными свойствами, однако хуже всех пропускают влагу, что требует особо качественного принудительного вентилирования внутренних помещений, в противном случае эксплуатационные и технические характеристики материала ухудшатся.
Минеральная вата
Выполнены из природных компонентов, являются максимально подходящим материалом для обеспечения безопасности человеческого здоровья и окружающей среды. Минеральная вата отличается негорючестью, прочностью, легким весом, хорошо поглощает внешние звуки, защищает потерю тепла жилищем, создавая комфортные условия пребывания людей внутри помещения. Все эти характеристики способствуют тому, что панели этого типа рекомендованы для возведения жилых и пищевых помещений. Удовлетворяют требованиям всех санитарно-гигиенических норм.
