Как крепить деревянные ступени на металлический каркас

Порядок установки

После подготовительных работ, можно приступать к установке конструкции. Как было сказано выше, монтаж лестницы проходит в определённом порядке.

Несущие балки

В первую очередь следует изготовить вырезы для ступеней. Если планируется установить лестницу на тетивах, необходимо на каждой опорной балке сделать вырезы для ступеней (минимальное расстояние от края – 5 см). Следует учитывать, что пазы двух опорных элементов должны располагаться друг к другу зеркально.

Перед непосредственным вырезанием ступеней необходимо сделать разметку и перепроверить все расчеты.

Создание вырезов на косоурах происходит иначе:

  1. балка делится на 2 равные части;
  2. в верхней половине с помощью уголка и в соответствии с чертежом отмечаются будущие вырезы;
  3. отмеченные выемки выпиливаются;
  4. повтор п. 1-3 для другой балки.

Следующий шаг – монтаж опорного бруса в месте, где будет начинаться лестница на второй этаж. Чтобы соединить брус и несущие балки, можно пойти двумя путями:

  • сделать вырез в балке;
  • изготовить в опорном бруске небольшие пазы, в которые будут вставлены балки.

Способы крепления косоуров

Наконец, можно приступать к установке косоуров:

  1. в месте, где завершается лестница, установить брусок и закрепить его стальными анкерами;
  2. соединить несущие элементы с бруском на втором этаже;
  3. плотно прижать косоуры к опорному бруску на полу;
  4. закрепить брусок стальными анкерами.

Установленная основа для трехкосоурной лестницы.

Монтаж лестницы на тетивах происходит иначе. Здесь сначала вставляются ступени, а лишь затем конструкция придвигается к стене и фиксируется на опорных брусках.

Ступени

После прочной фиксации несущих балок, можно перейти к установке ступенек. При создании лестницы на косоурах, длина ступеней должна совпадать с шириной пролёта. Если же в качестве несущей балки используется тетива – расстоянию между пазами, включая глубину отверстия.

В первую очередь следует установить подступенки – вертикальную часть ступенек. Для этого можно использовать саморезы либо специальный клей.

Крепление подступенков при помощи саморезов.

Важно!

Фиксация обязательно должна быть надёжной.

Прежде чем перейти к монтажу проступей, их следует сначала изготовить и как следует обработать поверхность шлифовальной машинкой. Устанавливаются же они аналогично – с помощью саморезов или с использованием клея. Стоит отметить, что для большего удобства при подъёме, проступи должны выступать вперёд над вертикальными элементами на 2-3 см.

Клея должно быть достаточное количество, чтобы конструкция была надежной и не скрипела.

Монтаж ступенек в лестницу на тетивах происходит следующим образом:

  1. пазы первой тетивы смазываются клеем;
  2. в обработанные отверстия вставляются ступени;
  3. клеем обрабатываются углубления второй тетивы и балка соединяется со ступенями.

Клеем промазываются все без исключения пазы под ступени.

Перила

Во время спуска или подъёма по лестнице люди часто опираются на перила. Поэтому ограждения должны быть надёжно зафиксированы и выдерживать немалую нагрузку.

Перила должны быть не только надежными, но и прекрасно вписываться в общий дизайн помещения.

Установка перил начинается с подготовительных работ:

  1. В местах соединения ступеней с несущей балкой отмечаются места для установки балясин. При этом боковая грань столбика должна совпадать с латеральным концом ступеньки.
  2. В отмеченном месте делается отверстие нужного диаметра.
  3. Изготавливается небольшой деревянный шкант. Диаметр стержня должен соответствовать ширине отверстия, а по длине шкант должен выступать над поверхностью ступеньки на 1-1,5 см.
  4. В нижней и верхней части каждой балясины делаются отверстия, соответствующие диаметру шканта.

Разметка места под балясины

Затем можно приступать к установке:

  1. монтируются опорные столбы в начале и конце лестницы на второй этаж;
  2. устанавливается 1-2 промежуточные балясины (не на шканты!);
  3. проверяется соответствие угла наклона через прикладывание к балясинам поручня (при необходимости корректируется высота столбиков);
  4. в углубления сверху вставляется шкант для фиксации поручня;
  5. основание и углубления балясин смазываются клеем;
  6. столбики устанавливаются на шкантах;
  7. смазывается клеем верхний стержень балясины;
  8. поручень плотно прикладывается и фиксируется на балясинах.

Установка балясин

Установка поручня

Стоит отметить, что монтаж лестницы на тетивах имеет существенные отличия. Если вас интересует установка лестницы на тетивах, рекомендуем ознакомиться с данной статьей.

Крепление лестничных ступенек

К тетиве лестницы ступень крепят методом врезки или монтажа на опорные детали. К таким можно отнести специальные бруски, которые прикреплены к балке при помощи шурупов на проступи. Сама проступь такими же шурупами крепится к опорам.

Некоторые специалисты рекомендуют срастить ступень. В этом случае для склейки используют короткие бруски, что делает поверхность не цельной, а со швами продольного и поперечного типа. Срастить можно в шахматном порядке, что напоминает соединение паркета.

Допускается вариант обустройства лестницы с врезанными в тетиву ступеньками с пазами глубиной в 2см. Необходимо предварительно их разметить, отступая от края кромки, после этого вставить внутрь проступь с подступенком. Самым простым способом является ввинчивание доски с торца шурупом.

Лестница и её тетива будут надежны и безопасны, если на балясинах тетивы состыковываются. В таком случае в балке есть несколько участков, крепление которых сделано в балясинных пазах.

Вся приходящая нагрузка с верха лестницы переходит на столбы ограждения, поэтому при эксплуатации вся конструкция становится единой системой. Балясины, ступень и тетива будут взаимосвязаны. Выбор типа ступени не влияет на прочность конструкции, но если срастить ступени, то характеристики поверхности будут существенно повышены.

Способы крепления ступенек к тетивной лестнице

Врезное крепление

Крепление врезного типа можно сделать самостоятельно, используя дрель и ручной фрезер, долото и лобзик, отвертку. Также стоит подготовить шурупы, фанеру, рейки из дерева, подступенок и проступь.

  1. Тетиву нужно разметить шаблоном из фанеры, в котором проступь вырезается с подступенком или без него по размеру марша;
  2. Выполнить нанесение опорной линии с отступом от края кромки на 50мм;
  3. Сделать крепление реек направляющего типа, скользящих по верхней части доски. Шаблон перемещается по материалу таким образом, чтобы вершины зигзагов ступени были расположены по опорной линии;
  4. Делают пазы в тетиве, с обязательным соблюдением угла к расположению волокон материала. Надежный способ выполнить правильный паз – использовать трафарет с отверстием в фанере. В таком случае лобзиком и дрелью можно сделать нужный размер отверстия;
  5. Балка ставится на козлы, поверх нее кладется трафарет так, чтобы проступь совпала, делают крепление;
  6. Фрезером в направлении движения часовой стрелки вырезают паз на 20см в глубину, после чего обрабатывают углы долотом;
  7. Сделав нужное число пазов, лестница собирается, каждая ступень в пазу промазывается клеем;
  8. Подступенки и проступи нужно закрепить шурупом, каждая ступень снаружи крепится шурупами к тетиве. Поверх крепежа устанавливается декоративная заглушка.

Расчет параметров


Расчет косоуров производится по углу наклона и количеству ступеней Чтобы определить длину косоура, измеряют длину будущего марша непосредственно от верхней и нижней площадки либо вычисляют гипотенузу прямоугольного треугольника, острые углы которого обозначают начало и конец лестницы.

Если опора будет прямой, размеры ступенек значения для этого элемента не имеют. Если зубчатый, необходимо сделать спилы нужного размера. Расчеты учитывают:

  • высоту и ширину проема;
  • длину проекции на полу;
  • число ступеней;
  • глубину проступи и высоту подступенка.

Вычисление производится по нормам СНиП. Сумма глубины и высоты проступи должна составлять 50–60 см – среднюю величину человеческого шага. Изменяют соотношение этих показателей исходя из угла наклона.

Рекомендации:

  • Высота марша – от пола нижнего этажа до площадки верхнего этажа не может превышать 2 м. При большей высоте лестничное сооружение становится слишком массивным.
  • Длина проекции зависит от величины того участка, на котором размещается марш. Чем участок меньше, тем круче лестница. При этом увеличивается высота ступенек и уменьшается ширина, чтобы сделать подъем относительно удобным.
  • При угле наклона в 45 градусов спускаться по лестнице можно только задом наперед. Эта величина считается критической. При большем угле наклона лестница становится вспомогательной, переносить по ней вещи запрещено.
  • Допустимый угол наклона составляет 12–40 градусов. При наклоне меньше 10 градусов лестница превращается в пандус.
  • По нормам глубина проступи должна соответствовать средней длине человеческой ступни – 30 см. Высота подступенка рекомендуется на выше 22 см, иначе подъем вверх становится слишком сложным.

Крепление ступеней к металлическому каркасу крепежом Фишер

Крепление ступени к профтрубе (Fisher)

Достаточно новый метод крепежа, основанный на использовании полимерного крепления Фишер (Fisher), с одной стороны которого втулка огромного поперечника с отверстием по центру и конусными насечками, работающими по типу елочки (забивается в отверстие просто, но сопротивляется выходу), а с другой — втулкой, раскрывающейся при вкручивании вовнутрь шурупа.

Перед монтажём в отверстия на железном каркасе ставятся керны из комплекта, ступени ложатся на свои места и продавливают метки. Сверлятся ступени. Позже крепления Фишер инсталлируются в свои гнёзда, раскрепляются шурупами и на их насаживают ступень. К сожалению, личного опыта использования такого крепежа для лестниц не было, поэтому сказать как ведёт себя это крепление пока сложно, но очевидно, что демонтирование ступени в этом случае скорее всего сгладит полимерные шлицы и потребуется их замена. Кроме того, с трудом верится, что пластиковая втулка будет держаться в деревянном гнезде в течение всего срока службы лестницы. Скорее всего под воздействие вибраций и искривляющих нагрузок ступени будут расшатывать эти крепления. Возможно их можно усиливать используя клей.

Установка ограждений

И последний завершающий этап – установка ограждающей конструкции. В этой категории достаточно большой ассортимент, который прекрасно будет гармонировать с металлокаркасом лестницы. Вот только несколько популярных вариантов:

  • кованые;
  • деревянные;
  • алюминиевые;
  • из нержавеющих профилей, чаще используется труба;
  • пластиковые;
  • стеклянные.

Для повышения безопасности эксплуатации лестницы лучше установить ограждение.

Основное требование к выбору – полное соответствие дизайну самой лестницы на косоурах. Но если говорить об условиях монтажа, то ограждения из нержавейки и пластика подойдут в случае самостоятельной установки. Монтаж остальных конструкций лучше доверить профессионалам.

Изготовление и сооружение лестницы на косоурах своими руками при кажущейся простоте – процесс сложный

Поэтому очень важно точно провести расчеты, лучше сделать чертеж на бумаге, который станет отправной точкой монтажных операций

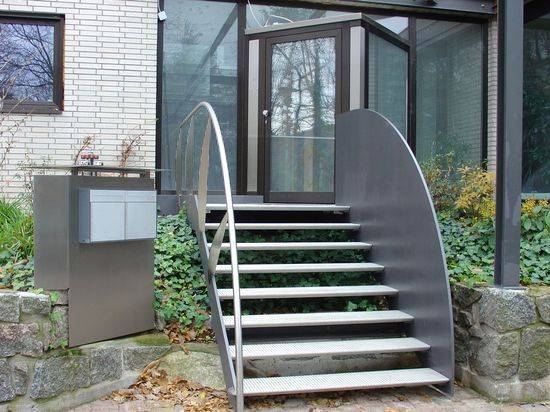

Наружная металлическая лестница

Сделать металлическую лестницу с крыльцом может любой, кто умеет пользоваться сварочным аппаратом. Такие конструкции выглядят не так солидно, как бетонные, и не так декоративно, как деревянные, но имеют свои преимущества. Чтобы изготовить металлическую лестницу своими руками, необходимо составить эскиз и подготовить материалы.

Наружная металлическая лестница

Этап 1. Подготовительные работы

Для составления чертежа измеряют расстояние от земли до нижнего края дверного проема, ширину проема, высчитывают количество ступеней. Уклон лестницы не должен быть меньше 26 и больше 45 градусов, иначе подниматься по ней будет неудобно.

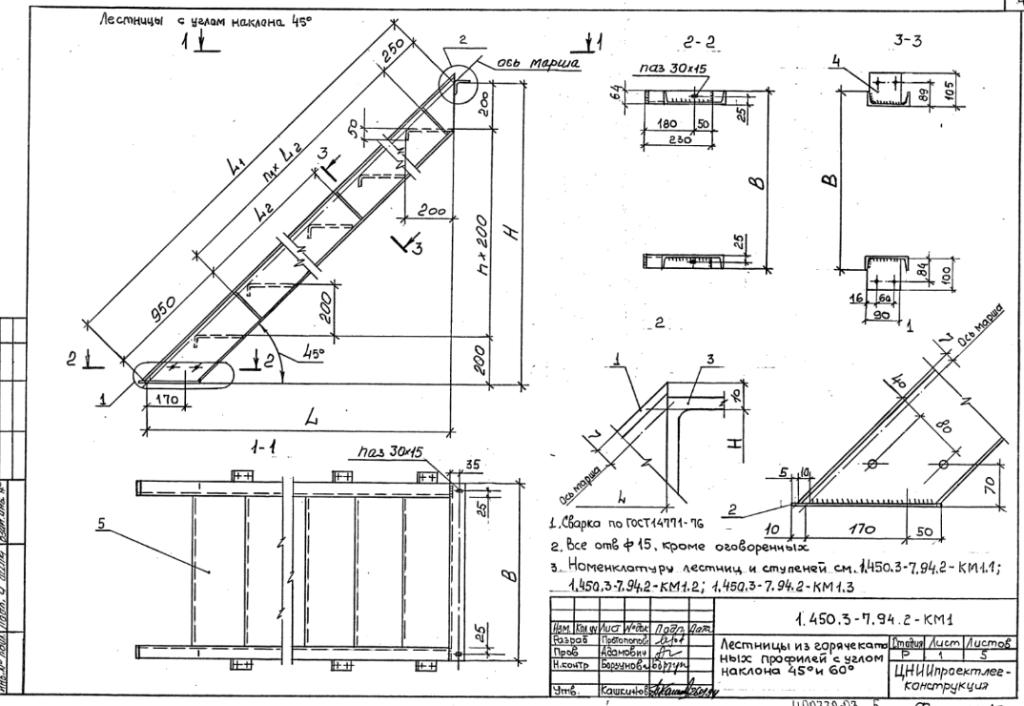

Металлическая лестница

Оптимальная глубина ступени 25-30 см, высота — от 15 до 20 см, при этом заходить ступени одна за другую могут не более чем на 3 см. Общая ширина лестницы для одного человека составляет минимум 80 см, для семьи – от 1 м. Умножив предполагаемое число ступеней на глубину проступи, получают длину основания.

В процессе работы понадобится:

  • 2 швеллера №10;
  • металлические уголки;
  • строительный уровень;
  • сварочный аппарат;
  • грунтовка;
  • болгарка с насадкой;
  • профильные трубы 40х60 мм или арматура сечением 12 мм для перил.

Этап 2. Изготовление фундамента

Хотя металлическая лестница по весу гораздо легче бетонной, без фундамента все равно не обойтись. На рыхлых неустойчивых почвах копать котлован под фундамент нужно на глубину промерзания грунта, что составляет в отдельных регионах 1,4 м. Если почва каменистая или просто очень плотная, глубину котлована можно уменьшить на 20-30%. После выемки земли на дно насыпают песок слоем 10 см, щебень слоем 5 см и утрамбовывают. Для увеличения прочности фундамента внутрь ямы рекомендуется установить арматурный каркас.

Заливают яму не полностью, оставляя до верха около 20 см. Оставшееся пространство заполняется бетоном после установки несущих швеллеров, чтобы надежно укрепить основание конструкции. Содержимое котлована следует несколько раз проткнуть длинным металлическим прутом для удаления пузырьков воздуха и накрыть пленкой. На упрочнение и высыхание фундамента уходит 1-2 недели, в это время проводить монтаж лестницы нельзя.

Этап 3. Сборка и установка лестницы

Изготовление металлической лестницы

Чтобы закрепить верхнее основание лестницы, в кирпичной кладке у порога вырезают по обе стороны пазы под швеллера или вмуровывают металлические закладные еще на этапе строительства дома. Возможен и такой вариант: в стене просверливают глубокие отверстия, прикручивают металлическую пластину анкерными болтами, а к ней приваривают несущие стальные балки.

Расстояние между швеллерами равняется ширине лестницы, нижние концы несущих балок устанавливаются на фундамент и укрепляются распорками. После выравнивания угла наклона и ширины, основание заливают бетонной смесью и дают ей хорошо упрочниться.

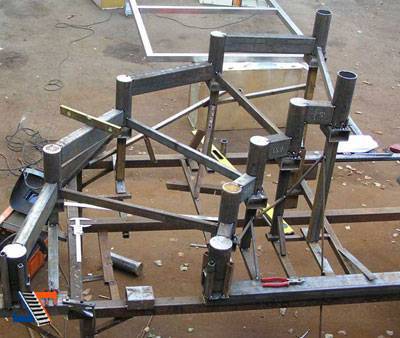

Получившийся после сборки каркас

Уголки режут на одинаковые куски и приваривают к швеллерам согласно чертежу. После этого аккуратно зачищают и шлифуют места сварки, конструкцию грунтуют и красят. Ступени можно обшить листовым железом или деревом, заполнить их густо уложенными стальными прутьями. В конце приваривают перила, устанавливают над крыльцом козырек от дождя.

Металлические ступени для крыльца

Облицовочные доски

Последний шаг – установка облицовочных досок. Она идет с первой ступеньки второго марша и до второго этажа. Потом с первой ступени первого этажа и до конца марша. Если лестница прямая, и всего один марш, что случается достаточно редко, то можно начинать с самого низа.

По нижнему краю нужно сделать припуск на 15 мм. Он будет закрывать гипсокартон, которым впоследствии будет обшиваться лестница. Потом останется только измерить все углы, перенести их на готовое изделие и установить.

Самое сложное в установке лестницы – четко соблюдать все размеры и требования. Если у человека нет практических навыков, он может начать ошибаться, и в таком случае ему придется дополнительно все переделывать, использовать новые материалы и терять деньги.

Поэтому прежде чем начинать самостоятельно работу, нужно ознакомиться с инструкциями по измерению лестничного проема и общими рекомендациями к работе. Только тогда можно будет рассчитывать на то, что все с первой попытки пройдет удачно.

Если остались какие-то сложности, можно посмотреть следующие видео по теме:

Фиксация лестниц к различным видам межэтажных перекрытий

Качество материала лестничной конструкции имеет большое значение для ее надежности и безопасности. Но прочность фиксации всех ее элементов между собой, а также правильное крепление лестницы к перекрытию, межмаршевым площадкам, полу и стенам играют гораздо большую роль.

Межэтажное перекрытие при устройстве лестницы может быть выполнено из различных материалов:

  • Дерево – наиболее распространены перекрытия по деревянным балкам.
  • Железобетонные плиты.
  • Стальные балки – в частном строительстве используются редко.

В зависимости от типа несущих конструкций перекрытия, возможны разнообразные способы фиксации на них лестничных конструкций.

Межэтажные перекрытия по деревянным балкам

Если в доме полы выполнены по деревянным балкам, то лестничный пролет должен укладываться на балку без перекосов. Его фиксация осуществляется при помощи специальных крепежных систем в зависимости от материала лестницы и вида ее опор.

Опоры лестничной конструкции в виде тетивы или косоура непосредственно примыкают к перекрытию или площадке между пролетами, передавая на них все нагрузки.

  • При неправильном креплении в деревянных элементах опор могут образовываться трещины. Это довольно часто происходит при фиксации тетивы или косоура с балками и плитами в замок.
  • На нижнюю опору конструкции действуют как вертикальные, так и горизонтальные нагрузки. То же самое происходит и при плотной фиксации опоры на перекрытии.
  • Если же тетива или косоур будут опираться на перекрытие только горизонтальной частью, то верхняя опора подвергнется лишь вертикальным нагрузкам от лестницы. Следовательно, риск возникновения трещин в марше сводится к минимуму.
  • Между вертикальным торцом опорного элемента и несущими конструкциями пола необходим зазор около 1 см.

Фиксация деревянных косоуров к продольным или поперечным балкам из дерева может осуществляться с запилом на опоре лестницы, либо на балочном элементе.

Вариантов фиксации лестничных конструкций к деревянным балкам достаточно много. Часто выбор конкретного способа зависит от различных нюансов самого изделия и того, как выполнен проем в перекрытии под лестницу.

Особенности крепления лестниц с металлическими косоурами

Лестничные конструкции на металлических опорах отличаются устойчивостью и прочностью. Если межэтажные несущие конструкции выполнены из железобетонных балок, то металлическая опора может быть просто приварена к ним.

Но возможен и другой вариант:

  • Грань косоура, которой он будет крепиться к балке или плите потолка, срезается под необходимым углом.
  • К торцам опоры привариваются стальные пластины или уголки.
  • Крепление косоура к железобетонной конструкции производится при помощи болтов или анкеров.

Для фиксации стальной лестницы к деревянной балке можно установить на верхний торец косоура специальную металлическую пластину со сквозными отверстиями.

  • Крепление опоры к ней осуществляется через эти отверстия. Толщина металла должна быть не менее 5 мм.
  • Для того, чтобы пластина в дальнейшем не мешала декоративной отделке, ее необходимо утопить в балку. Это можно сделать, вырезав паз в материале балки в виде прямоугольника по размеру пластины.
  • Своими руками с помощью стамески и молотка такую работу выполнить можно, но процесс будет весьма трудоемким. Гораздо проще вырезать паз, применив фрезер. Ширина и высота посадочного места должна быть на 3-5 мм, чем размеры пластины.
  • При выборе подходящих метизов для крепления металлического косоура, необходимо учитывать постоянные и временными нагрузки. Постоянная нагрузка – это вес самой лестничной конструкции, переменные нагрузки — вес человека и перемещаемых предметов.
  • Например, масса металлического изделия составляет 140 кг, средний вес человека – 90 кг. Следовательно, минимальная нагрузка составит 230 кг.

Если в качестве крепежа использовать саморезы-«глухари» размером 10 х 120 мм, каждый из которых способен выдерживать нагрузку в 100 кг, то применение 8 метизов дает возможность максимальной нагрузки на крепеж в 800 кг. Запас прочности при таком креплении обеспечен достаточный.

Из-за большого разнообразия вариантов, наиболее подходящее крепление лестницы к перекрытию должно подбираться с учетом всех индивидуальных особенностей конструкций. Если вы не уверены в своих силах, то такую работу лучше доверить профессионалам.

Цена на их услуги будет во многом зависеть от сложности монтируемого изделия. Но не стоит экономить на этом – безопасность всей конструкции играет очень большую роль. Больше информации по теме «Правильный монтаж лестницы к перекрытиям различного типа» можно получить из видео в этой статье.

Как закрепить ступени на деревянной лестнице: основные способы

Обладатели домов довольно часто сталкиваются с необходимостью установки внутренней лестницы. Двухэтажные дома, а также квартиры давно уже перестали быть редкостью, и в этом случае без лестницы не обойтись. Особой популярностью пользуются деревянные лестницы, которые способны стать настоящим украшением интерьера — особенно если знать, как закрепить ступени на деревянной лестнице. Ненадежное крепление в лучшем случае приведет к постоянному скрипу ступенек, а в худшем лестница может и сломаться.

Рассмотрим вначале два типичных способа крепления ступенек к лестнице:

  1. Крепление на тетивах. В этом случае каждая ступенька прикрепляется к специальным брусьям (они и называются тетивами), расположенным по бокам лестницы.

Глядя на эту картинку, нетрудно понять принцип крепления ступеней. Нужно только добавить, что иногда тетиву приходится прикреплять к примыкающей стене.

  1. Крепление на косоурах. Косоуром называют специальный конструктивный элемент, представляющий собой опору лестницы. Ступени крепятся на косоуры сверху. Один из вариантов такого крепления можно увидеть на рисунке:

Существует и третий способ крепления лестничных ступеней — с опорой непосредственно на перила. Так как при этом используются больцы — особые крепежные элементы — такой способ называют также способом больцевого настила. К сожалению, хотя при помощи «больцевого настила» можно получить очень красивую лестницу, применять его не рекомендуется, поскольку для этого необходимы серьезные профессиональные навыки, которые имеются далеко не у каждого.

Варианты крепежа деревянных ступеней к металлическому каркасу

Закрепить ступени к металлокаркасу можно несколькими способами в зависимости от специфики используемой конструкции и предпочтений владельца дома.

Мебельными болтами

Для крепления деревянных ступеней используют мебельные болты

Наиболее простой и доступный метод крепления ступеней к каркасу. Процесс включает в себя высверливание необходимых отверстий в ступени с последующим использованием соответствующих болтов.

При монтаже затягивать гайку важно умеренно, поскольку слишком сильное воздействие может нарушить целостность деревянной детали. В качестве недостатка метода можно выделить постоянное расположение шляпки болта на поверхности лестницы

В некоторых конструкциях осуществлять затяг может быть неудобно. При этом болты крайне удобны, просты в использовании и позволяют при необходимости разобрать конструкцию

В качестве недостатка метода можно выделить постоянное расположение шляпки болта на поверхности лестницы. В некоторых конструкциях осуществлять затяг может быть неудобно. При этом болты крайне удобны, просты в использовании и позволяют при необходимости разобрать конструкцию.

Саморезами

Если нежелательно портить внешнюю поверхность ступеней, можно прикрутить их саморезами. В данном случае подойдут мощные модели с крестообразными или шестигранными пазами. Оптимальным вариантом оказываются кровельные саморезы с шестигранной головкой и острым кончиком в виде сверла

Важно подбирать саморезы именно для дерева, поскольку аналогичные модели для металла могут не обеспечить необходимой площади зацепления

Футоркой

Невидимое крепление ступеней к металлу или камню

Футорка представляет собой металлическую втулку с внешней и внутренней резьбой. Подобный метод крепления отличается незаметностью и удобством. К тому же с демонтажем ступеней никаких проблем не возникает.

Для осуществления монтажа потребуется стационарная подготовка, а также точно проработанные чертежи. Крепление ступеней может проводиться как снизу, так и с торца.

Крепежом Фишер

Данный способ крепления деревянных ступеней к металлическому каркасу появился относительно недавно. Основывается на применении специального полимерного крепления Фишер. Оно включает в себя втулку большого диаметра с одной стороны и раскрывающуюся в процессе вкручивания самореза небольшую втулку с другой стороны.

Непосредственно перед монтажом в отверстия на каркасе устанавливаются керны, а ступени затем продавливают метки. Крепления устанавливаются в соответствующие гнезда, после чего расширяются при помощи саморезов. За счет этого ступенька будет надежно крепиться на своем месте, не соскальзывая даже при нагрузках. Дополнительно усилить конструкцию можно при помощи клея.
