Построив домик для скважины своими руками, одновременно можно решить две проблемы:
Спрятать скважину от посторонних глаз. Самобытно декорированный домик станет одним из элементов дизайна участка. Универсальная конструкция, которую можно изменять по собственному усмотрению, может стать базой для создания рабочей поверхности для барбекю или мини-складом для инструментов.
Защитить от осадков и утеплить наземную часть скважины. Внутри конструкции целесообразно использовать остатки термоизолирующих материалов – минеральной ваты, пенопласта. Это защитит трубу от замерзания.
Как выбрать подрядчика
Многие владельцы участков предпочитают полагаться на рекомендации хороших друзей и знакомых, лично сталкивавшихся со строительством. Эту стратегию можно расширить и усилить дополнительными действиями:
- Изучение вариантов. Добросовестные строительные фирмы охотно предоставляют свои квалификационные сертификаты, рекомендации и портфолио с выполненными работами.
- Заключение договора. В нем прописывается перечень работ, сроки их выполнения, оплата и дополнительные условия по желанию застройщика (штраф в случае невыполнения условий, уборка территории от строительного мусора).
- Материалы. Их качество обязательно надо контролировать, для чего лучше подключить независимый технадзор или хотя бы проверять, чтобы закупленные материалы соответствовали СНиПам.
- Работа службы технадзора. Специалисты службы могут проконтролировать выполнение строительных норм, что поможет сократить расходы. Кроме того, технадзор дополнительно может проверить договор, смету и саму компанию еще до начала строительства.
Закладка надежного фундамента требует времениИсточник postroika.ua
Виды скважин
Пробурить на даче скважину не так и сложно. Ее цена будет зависеть от глубины залегания воды. Скважина на песок будет значительно дешевле от артезианской скважины и это тоже следует учесть.
Скважина на песок
Делается на не большую глубину. Поэтому вполне можно сделать всю работу своими руками и это значительно удешевит вашу затею. Перед началом работы следует узнать, какого качества вода находится на не большой глубине. Для этого лучше всего у соседей взять пробу и отнести ее на экспертизу и проверит качество. Параметры мы приведем ниже.
Подойдет для помещения, где вы проживаете постоянно. Такая вода является более качественной. Но работа будет стоить дороже. Здесь будет лучше нанять специализирующуюся организацию. Причем сразу надо будет предусмотреть ее очистку. Она находится в известковых слоях и поэтому имеет повышенное содержание железа. Сразу предусмотрите и правильную фильтрацию.
Внимание: Если вы живете не постоянно на даче и вам вода надо только для полива, тогда смело можете делать такую конструкцию
Определяем качество воды
Вода в колодце или скважине считается питьевой в следующих случаях:
- Когда вода прозрачна на тридцать сантиметров в глубину;
- Когда примеси нитратов не превышают 10 мг/л;
- Когда в одном литре воды содержится не более 10 кишечных палочек;
- Когда на вкус и запах по пятибалльной шкале вода оценивается не меньше трех баллов.
Для определения этих показателей воду необходимо подвергнуть лабораторному анализу в санитарно-эпидемической службе.

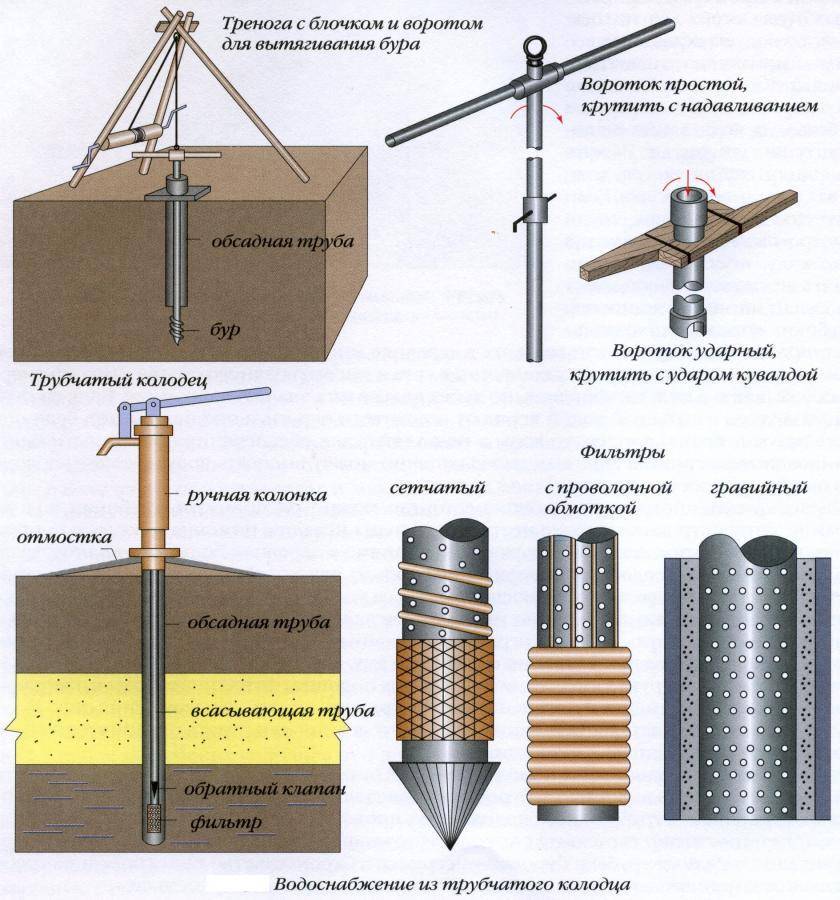

Каким образом пробить скважину
Разберем данный процесс с теоритической точки зрения:
- Работа начинается с рытья шурфа, чья глубина и диаметр должны составлять не менее двух метров, либо стороны в полтора метра. Эта мера предупреждает дальнейшее осыпание грунта верхнего слоя.
- Укрепление шурфа производится дощатыми щитами. Далее при помощи колонки и буровой вышки бурится скважина. Буровая колонка подвешивается на вышке в центральной точке будущей скважины.
- Буровая колона представляет собой несколько штанг, которые с помощью переходных муфт удлиняются в процессе бурения. Буровая головка монтируется на конце колонки.
- Монтаж вышки производится из бревен, стальных труб, швеллера или уголка, которые составляют в треногу, в вершине которой крепится лебедка.
Внимание: В случае если вода залегает неглубоко, бурение можно производить без вышки. В данном случае пользуются специальными укороченными штангами в полтора метра длиной
Если без вышки при бурении не обойтись, длинна штанг в данном случае, должна составлять не менее трех метров
Если без вышки при бурении не обойтись, длинна штанг в данном случае, должна составлять не менее трех метров.
Чем бурить
Оснащение и метод бурения выбирается исходя из типа грунта. Используемый инструмент должен быть изготовлен из углеродистой стали.
Подбираем инструменты и материалы
Бурение производится с помощью следующих буровых головок:
- Для бурения в глинистых почвах используется бур в виде спирали с основанием 45-85 мм и лезвием длинной 258-290 мм.
- При ударном бурении используют бур-долото. Бур может иметь плоскую, крестообразную и другие формы.
- Бурение в суглинках, песчаной глине или глинистом песке производится при помощи бура-ложки изготовленного в виде ложки и имеющего спиралевидную или продольную прорезь. Данный бур имеет диаметр в 70-200 мм и длину в 700 мм и углубляется за проход на 30-40 см.
- Извлечение рыхлого грунта производится при помощи бура-желонки с применением ударного метода. Желонки изготавливают из трехметровой трубы и имеют поршневой и обычный вид. Внутри желонка должна иметь диаметр 25-96 мм, снаружи 95-219 мм, ее вес должен составлять 89-225 кг.
Бурение представляет из себя циклический процесс, периодически сопровождающийся очисткой от грунта бурильного инструмента. Очистка производится при полном извлечении бура из грунта. Соответственно от длины шланг зависит сложность извлечения их из скважины.
Инструкция: монтаж домика для скважины на участке ↑
Поможет построить домик для скважины своими руками пошаговая инструкция. Начинаем с этапа подготовки площадки вокруг скважины. Грунт нужно тщательно утрамбовать, а поверхность выровнять. Приступать к работе лучше в сухое время года, когда земля не перенасыщена влагой и нет риска деформации поверхности грунта после высыхания. Целесообразно приступать к строительству спустя несколько месяцев после обустройства скважины, за это время произойдет естественная усадка грунта.
Подготовка площадки и установка основания ↑
Подготовить фундамент будущего домика можно 3 способами:
- Уложить готовые плиты на площадке.
- Сделать опалубку и залить бетонное основание на несколько сантиметров в высоту.
- Самый дешевый способ: забетонировать только угловые опоры.
Чтобы не ошибиться, после разметки периметра стоит протянуть нить от угла к углу. Под опоры выкопать отверстия, перед бетонированием лучше подсыпать ямы мелким щебнем. Для максимально ровной установки опоры необходимо использовать строительный уровень.
Изготовление каркаса ↑
Монтаж каркаса начинается с нижней обвязки. Брусья крепятся между собой с помощью металлических уголков. Также дополнительно можно усилить соединение постоянными укосами. Закрепить соединение болтами или гвоздями.
Брусья и доски каркаса, предварительно обработанные защитным раствором, могут служить десятилетиями. Защитные составы препятствуют проникновению влаги внутрь древесины, защищают от грибка.
Двойную обрешетку можно сделать, чтобы установить изоляцию: в пространство между рейками стенок уложить маты из минеральной ваты, пенопласт.
Монтаж крыши и организация доступа к скважине ↑
Устройство крыши начинается с подготовки стропил. Обрезанные под углом доски соединяют между собой. Дополнительную прочность и стабильность соединению придадут ригеля. Обрешетку выполняют из досок, расстояние между планками – до 15 см.
Под декоративное покрытие следует настелить гидроизолирующую пленку. Если пленки нет, подойдут остатки рубероида, плотные полиэтиленовые пакеты. Декоративное покрытие крепится к обрешетке гвоздями.
На поверхности ската крыши устанавливается дверца, обеспечивающая доступ к насосу и трубам. Можно оборудовать один из склонов или всю крышу подъемными механизмами (допустимо использовать подъемники для кроватей) – в этом случае открывание происходит почти автоматически.
Преимущества адаптера
Приписывание выдуманных преимуществ закрывает настоящие.
- Адаптер незаменим в случае невозможности установки кессона (близость коммуникаций).
- Когда система не требует гидроаккумулятора, и кессон становится ненужным (нет оборудования для размещения в нем), адаптер — оптимальное решение.
- Устройство — неплохая альтернатива кессону, когда накопительный бак установлен в доме или отдельном тех. помещении.
Без гидроаккумулятора монтируют систему с автоматикой III поколения. Датчики давления устанавливают на трубах и разводных коллекторах. Датчики подают сигналы на блок управления, а он уже регулирует работу насоса. Это дорогое оборудование с дорогой автоматикой. В сравнении с общей сметой расходы на обслуживание адаптера ничтожны, и он становится незаменимым, особенно в части эстетики — кессон ландшафтный дизайн не украшает. Остается вопрос, зачем нужно обустройство скважины без кессона с адаптером своими руками, если приобретены дорогие насос и автоматика. Ответа нет.
Будьте благоразумны — выбирайте только то, что вам действительно нужно. И — долгого здоровья вашей скважине.
Вопрос водоснабжения частного домовладения является весьма важным для обеспечения комфортного условия проживания в нём человека. Принимая решение о подаче воды в дом от автономного источника водоснабжения, в первую очередь, рассматривают назначение дома.
Если это дача, рассчитанная только на летнее проживание, то вполне приемлемым вариантом является облегчённая летняя версия, когда скважина практически имеет только оголовок над устьем и зачастую даже не оборудуется водопроводом.
Если дом предназначен для круглогодичного проживания, то приходится учитывать сезон низких температур. Для обеспечения бесперебойной подачи воды в это время обустраивается зимний вариант, предусматривающий наличие кессона, приямка или отдельного помещения, возводимого над устьем скважины.
Но все указанные работы весьма затратны и длительны по времени. Все возведённые объекты требуют периодического технического обслуживания.
Альтернативой вышеперечисленным техническим решениям, обеспечивающим круглогодичную бесперебойную подачу воды в дом, является обустройство скважины без кессона при помощи адаптера. Указанное техническое решение подразумевает размещение всего оборудования водоподготовки и подачи в самом доме, в специально отведённом для этого помещении, в котором поддерживаются плюсовые температуры. Чаще всего таким помещением является котельная. А в самой скважине монтируется только специальное устройство – скважинный адаптер, конструкция которого весьма проста. Он обеспечивает герметичный вывод из обсадной трубы отвода, по которому вода, подаваемая глубинным насосом, поступает в водопровод, проложенный к дому.
Подготовка к установке кессона
обсадная труба.
Для облегчения насаживания резервуара на трубу, на неё приваривается дополнительная труба, размер которой чуть больше размера обсадной трубы. Высота приваренного патрубка должна составлять не более 15 см.
Так как в данном случае рассматривается установка кессона своими руками, то необходимо соорудить отверстия для водопровода и электрических кабелей. Их устанавливают в боковые стороны кессона. В готовых кессонах эти отверстия уже сделаны.
Подготовка самой ёмкости, в которую будет вставлен кессон. Высота резервуара равна высота кессона минус примерно 20 см, так как кессон должен быть немного выше уровня земли, чтобы сточные подземные воду не смогли туда просочиться. Дно у ёмкости нужно залить бетоном. Ширина (диаметр) ёмкости должна быть больше ширины (диаметра) кессона примерно на 20 см.
Декоративная отделка домика для колодца
В конце можно предусмотреть и декоративное оформление колодезного домика, украсить его.
Чтобы подобрать самый лучший и подходящий вариант, изучите все возможные отделки:
- Чтобы конструкция прослужила длительное время, нужно всё деревянное сооружение покрыть антисептиком. В качестве декоративной отделки можно применить топлазурь.
- Прекрасно выглядят на даче срубы, в особенности с посеянной вокруг колодезного домика зеленой травкой. Усилят эффект композиции выложенные вокруг колодца большие камни или булыжники.
- Обычно домики для колодца декорируют изящной резьбой. Миниатюрный резной колодезный домик, выполненный в традиционном русском стиле, отлично будет выглядеть на любом приусадебном участке, особенно, если и жилое помещение выполнено из дерева.
- Если для поднятия колодезной воды Вы решили построить сооружение, называемое в народе журавлем, то в верхней части бревна можно закрепить удобную подсветку – фонарь.
- А если Вам нравится народный стиль, можно в качестве декора использовать изразцы.
- Также на колодезных домиках можно установить любые украшения, которые Вам нравятся, или разместить на них фигуры всевозможных животных.

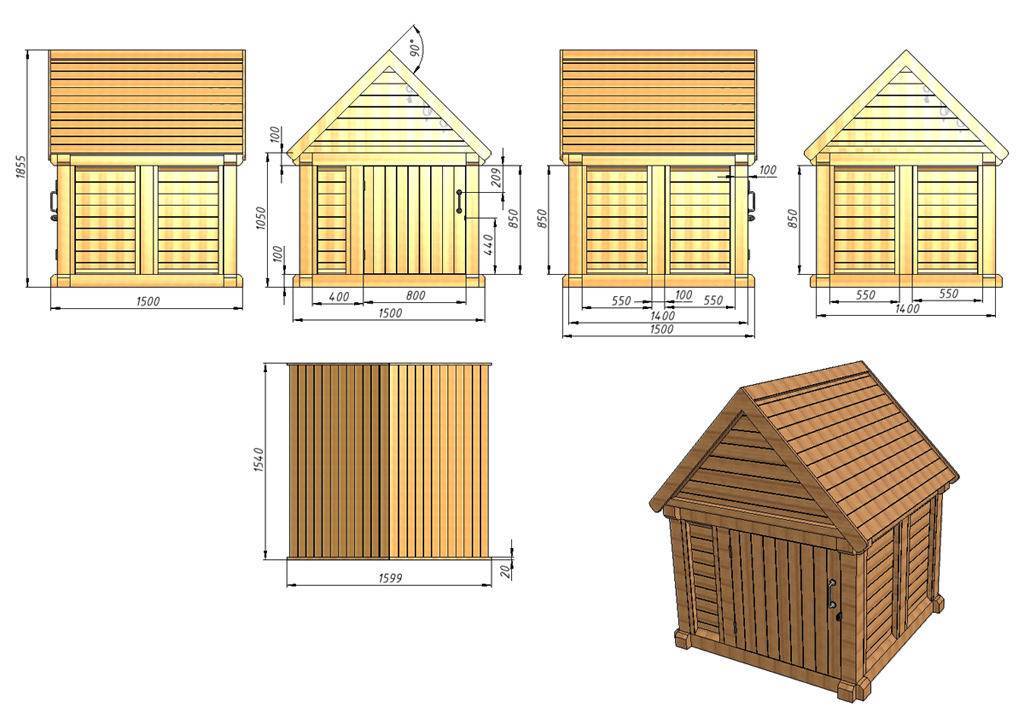

Размеры защитного сооружения скважины
Размеры защитного сооружения должны быть такие, чтобы монтажник легко мог произвести свою работу.
Габариты зависят от места установки оборудования. Если оно не располагается над устьем скважины, достаточно 0,8×0,8 м, чтобы человек мог опустить насос. Если в кессоне предполагается монтаж аккумулятора давления или станции, прибавляют не менее 0,5 м спереди и сзади.
Если для устройства защитного сооружения используют железобетонные кольца, минимально допустимый размер — 90 см, при условии, что оборудование будет находиться в доме. Внутри кольца диаметром 150 см размещается оборудование средних размеров, остается место для работы монтажника. Круг диаметром 200 см позволяет поместить внутри бак объемом 200 л.
Проведение работ по строительству домика
Фото деревянной конструкции
Вариант, который пользуется спросом в сфере оформления домика над скважиной на воду, считается постройка в виде домика, из вагонки.Подробнее:
- Чтобы домик на скважину принес более практичную конструкцию, вам нужно будет из стен вывести краны, таким образом, у вас получится доступ к воде в любое время.
- Лучшим украшением для вашего дома будет указатель ветра, сделанный по форме петуха.
Какие материалы и инструменты понадобятся:
- Электрическая дрель.
- Рулетка и простой карандаш.
- Пила
- Профессиональный уровень.
Для подбора материалов понадобятся следующие материалы:
- Для каркаса выбрать брус.
- Рейка.
- Доска.
- Вагонка.
Предварительные работы:
- Для того, чтобы не образовалось гниения и трещин, вам нужно материал обработать специальными составами.
- В постройке в первую очередь необходимо заранее продумать этап постройки.
- В первую очередь нужно составить план проекта. Затем придумать конструкцию и определится с размером вашего будущего дома.
Теперь более подробная инструкция для дальнейших действий
Нужно вокруг скважины нанести разметку по всему периметру строения.Рассмотрим подробнее:
- Для столбов нужно выкопать ямы, а по центру стен установить сваи по высоте вашего будущего здания.
- Перед тем, как заливать бетон, необходимо в эти ямы засыпать песок вместе с гравием, тщательно утрамбовать и добавить воды.
- Когда будете яму заливать бетоном, вам нужно все время контролировать процесс, и следить за тем, чтобы столбы были расположены только в вертикальном положении. В этом процессе вам лучше всего воспользоваться строительным уровнем.
- После того, когда яма будет полностью залита бетоном, вам нужно будет зафиксировать столбы и ждать до того момента, пока бетон полностью не застынет.
Строительство каркаса
Делать каркас дома нужно в таком порядке:
- С применением бруса нужно сделать обвязку столбов. Для лучшего крепления воспользуйтесь саморезами и уголками.
- К центральным столбам нужно прикрепить брусья, взятые из опорных столбов.
- После этого необходимо центральные столбы объединить между собой брусьями. Делать это нужно так, чтобы в результате у вас получился каркас для кровли.
Затем на одной из сторон ската кровли нужно закрепить 2 бруса, начиная от верхней обвязки, заканчивая к коньку. Это поможет вам сделать функцию для дверного проема.
Отделка конструкции домика
Варианты конструкций
После проведения всех работ понадобится качественная отделка конструкции.Что входит в отделочные работы:
- Для начала вам нужно будет сделать обрешетку стен, вам нужно будет установить рейки для того, чтобы сделать обшивку стен с применением вагонки.
- Для того, чтобы в доме было тепло, вам нужно будет между рейками установить дополнительный утеплитель.
- С применением саморезов вам нужно будет закрепить к рейками саму вагонку.
- После этого вам нужно будет обшить кровлю специальным материалом, в этом процессе можно применять вагонку или черепицу.
- В конце вам надо будет заняться изготовлением и установкой двери.
- Не забудьте в конце покрыть ваш дом защитным лаком.
Теперь процесс постройки на финише. Вам остается только приступить к оформлению в пане декора. Здесь можно полностью дать волю своей фантазии.
Особенности тампонирования
Тампонаж скважины представляет собой процесс заполнения образующихся в грунте трещин с помощью цементного раствора. Желательно для таких целей брать цемент, способный затвердевать быстро, в противном случае достигнуть желаемого результата не получиться. Тампонаж артезианской скважины предотвращает просачивание внутрь пробуренной конструкции следующих примесей:
- грунтовая жидкость;
- твердых частиц пород;
- нефтяных компонентов.
Цементирование скважины способствует герметизации пространства, образующегося у стен проходки и обсадной колонны. Алгоритм указанного процесса выглядит как подача вяжущего раствора внутрь водозаборного ствола либо вокруг обсадной трубы. Теперь понятно каждому, что такое тампонаж и каково его назначение. На сегодняшний день различают следующие способы цементирования гидротехнических конструкций:
- «Ликвидационный». При таком цементировании чаще всего избавляются от старой скважины, если она опасна либо грозит обрушением. Ликвидационный тампонаж помогает предотвратить вероятность заражения подземной жидкости опасными для здоровья частицами. С помощью ликвидационного тампонажа заброшенных водоскважин защищают от вероятного загрязнения расположенные поблизости артезианские источники, являющиеся резервуарами питьевых ресурсов.
- «Защитный». Описанный способ тампонирования помогает предотвратить проникновение грунтовых вод внутрь родника либо скважинного ствола. Защитное цементирование помогает предотвратить просачивание внутрь водоскважины опасной для здоровья верховодки, которой очень много в период весеннего половодья.
После утверждения этой бумаги начинают тампонировать потрескавшиеся стенки скважины. Такую деятельность выполняют мастера специальных служб, имеющие соответствующую компетенцию и оборудование. Кстати, данные мастера могут дать рекомендации и относительно ликвидационного тампонажа гидротехнического сооружения, когда цементирование не может принести нужного результата.
Подготовительные работы
Достаточно базовых столярных инструментов
Наиболее простым и оптимальным вариантом является каркасный четырехугольный домик, обшитый вагонкой. Его венчает двускатная кровля, на скате которой монтируется дверка для обслуживания гидросооружения. Чтобы создать такое убежище для скважины, потребуются:
- рубанок;
- лобзик;
- отвертка;
- ножовка;
- уровень;
- рулетка.
Лучше выбирать вагонку «под бревна». Она придаст конструкции вид сруба. Для украшения можно использовать декоративные наличники. В качестве каркасных стоек используется обычный брус 50х50 мм. Его и вагонку предварительно обрабатывают антисептиком. Чтобы построить дом быстрее, следует создать мини-схему в масштабе с указанием размеров конструкции.
Деревянная беседка
Любителям шашлыков следует строить деревянные беседки большого размера, чтобы можно было отделить зону для приготовления шашлыка.
Приступая впервые к сооружению беседки, целесообразно начать с простой модели, не требующей особых навыков строительства.
Обычно беседки строят на подготовленных площадках. Плитка, цементная заливка, асфальт, вот те материалы, которые используют в процессе подготовки площадки.
Те, кто любит абсолютное единение с природой, ставят беседки без пола, прямо на траву. Перед тем, как строить беседку на траве, необходимо обработать каркас специальной пропиткой. Это делается для продления срока службы беседки, чтобы дерево не сгнило и не покрылось плесенью от контакта с мокрой землей.
Каркасная конструкция
Строительство своими руками домика над скважиной должно проводиться по составленному заранее проекту. Если выбранным материалом строения является дерево, то для проведения строительных работ следует запастись:
- Гибкой черепицей.
- Сухим брусом.
- Досками (тес).
- Рейками.
- Вагонкой.
Подготовка к строительству начинается с выбора участка и обозначения на нем разметок. При этом с выбранной территории убирают весь хлам и разравнивают грунт около трубы-обсадки. Приступать к работам по строительству и установке стойки следует спустя некоторое время после бурения колодца, чтобы грунт смог осесть.
Сборка каркаса
Основание под постройку готовится из различных материалов: брусчатки, плитки, которой выложен двор или бетонного фундамента. Самым простым и доступным вариантом является бетонирование угловых опор.
- Вокруг трубы размечаются места для расположения бруса. В местах опор вбиваются колышки, затем натягиваются шнуры для определения периметра.
- Копаются ямы глубиной 30 см, дно на 10-15 см засыпается песком.
- Опорные столбы вставляются в ямы, фиксируются подсобным материалом (камнями) по уровню. Заливаются бетоном.
- После застывания (3-4 дня) выполняется нижняя обвязка каркаса. По периметру с помощью металлических уголков и саморезов соединяется брус.
- Следующий шаг – верхняя обвязка. Она выполняется аналогично нижней. Для прочности конструкции можно установить дополнительную вертикальную стойку посередине каждой стены.
Обшивка
Выбор материала для обшивки зависит от хозяев. Это может быть вагонка, имитация бруса или блок хаус, в виде оцилиндрованного бревна. На каркас набиваются рейки обрешетки, при необходимости на них укладывается гидроизоляция и утеплитель. Сверху саморезами крепится обшивка.
Крыша домика
Стандартный вариант – двухскатная кровля. Для ее монтажа необходимо создание стропильной системы. Она состоит из стропильных ферм – две доски скрепляются на концах под углом 30°. Усилить их прочность можно ригелем – планкой прибитой в 20 см от верха стропильной фермы. Потребуется две стропильных фермы. Между собой они соединяются коньковым брусом. На одном из скатов к коньку прибивается два дополнительных бруса, которые образуют проем для дверцы.
На стропила монтируется обрешетка. На нее стелется гидроизолирующее плотно. Сверху укладывается кровельный материал, например, гибкая черепица или ондулин.
Дверца
Конструкция дверцы очень проста, это щит из досок. Для его изготовления укладывается несколько досок шириной 10-15 см, затем в верхней и нижней части они скрепляются бруском. На каждую деталь приходится 4 самореза. Усиливают дверцу диагональной планкой. Для навешивания используют металлические петли.
Этап четвертый. Защищаем конструкцию от поверхностных вод
Для поддержки чистоты колодца его необходимо должным образом защитить. Вода должна поступать в шахту только снизу, в связи с чем стенки должны быть надежно изолированы. Для этого прочно соединяем кольца друг с другом, прибегнув к одному из двух возможных способов.
Колодец
- Сверлим стенки колец и фиксируем их при помощи металлических скоб, посаженных на болты.
- Скручиваем кольца стальной проволокой, цепляя ее за погрузочные проушины. Для закручивания проволоки используем металлический стержень, к примеру, лом.
Наружная и внутренняя герметизация бетонных колец традиционными битумными материалами
Швы укрепляем по следующей схеме.
Шаг 1. Укладываем в пустоты между кольцами куски льняного каната (отличный материал – натуральный и экологически безопасный).
Шаг 2. Канаты замазываем раствором из песка, цемента и жидкого стекла. Этим мы добьемся надежной гидроизоляции, которая к тому же будет совершенно нейтральной при контакте с водой.
Шаг 3. Поверх верхних колец роем котлован метровой глубины.
Шаг 4. Гидроизолируем внешнюю поверхность колец, используя жидкую битумную мастику.
Шаг 5. Укладываем вокруг верхних колец термоизоляционный слой (можем использовать любой вспененный полимер, например, пенопласт).
Шаг 6. Засыпаем котлован вокруг колодца глиной. Это называется «глиняный замок».
Глиняный замок колодцаГлиняный замок колодца
