Как сделать отвод воды вокруг дома и на участке своими руками

Как правильно сделать?

Правильно устроить дренажную систему своими руками совершенно несложно. Начать лучше всего с проведения подготовительных работ. Для этого сначала изучается местность, определяется состав почвы, оценивается уровень грунтовых вод. После этого проводятся работы по подготовке фундамента строения. Для этого по периметру основания копаются траншеи. Затем из них удаляется грязь, а также слои тепло- и гидроизоляции.

Очищенный фундамент подлежит обязательной просушке. Сам по себе фундамент просохнет за 5-7 дней, а при хорошей теплой погоде может и быстрее. Также для просушки можно применять механические средства вроде тепловой пушки. Такие средства позволяют ускорить процесс до одних суток.

Для ленточного фундамента

Чтобы правильно обустроить дренаж для ленточного фундамента, необходимо придерживаться ряда правил. Тогда монтаж дренажной системы не составит труда, а результат будет потрясающим.

• Начинать необходимо с копки траншеи по периметру строения. Глубина траншеи должна быть больше, чем глубина, на которой залегает фундамент. На дно данной траншеи обязательно ложится так называемая дренажная подушка высотой 30 сантиметров. Состоять подушка должна на 15 сантиметров из речного песка крупной фракции и на 15 сантиметров из мелкозернистого гравия. Ее необходимо утрамбовать и хорошо пролить водой.
• Укладывается непосредственно система трубопроводов. Дренажные трубы необходимо покрыть слоем гидроизоляции, например, битумом или полиэтиленом. Чтобы накопленной влаге было куда стекать, устанавливается колодец с водоотведением за границы участка.

 Для монолитного основания

Изготовление дренажной системы для монолитного основания является делом более сложным. Основная особенность заключается в том, что дренажная система прокладывается еще до возведения фундамента. Это позволяет защитить основание строения в случае, если грунт сместится. Особый упор необходимо делать на качество строительных работ дренажа. Ведь это влияет на то, насколько прочным и долговечным будет здание в целом. Сперва необходимо подготовить специальный котлован, в который будет устанавливаться дренажная система. Глубина котлована рассчитывается исходя из расположения и высоты фундамента.

На дно фундамента засыпается слой кирпичного боя, а затем слой песка и мелкого щебня. После этого вся подушка тщательно утрамбовывается. Дренажные трубы необходимо укрепить, используя специальные перекрытия. Для уплотнения поверхности труб используется геотекстиль. Чтобы происходило накопление и удаление воды, необходимо вырыть колодец, из которого труба будет выходить за пределы участка.

Также смотрите в видео, как правильно сделать дренаж вокруг дома своими руками:

Особенности и назначение

Прежде чем разобраться в особенностях дренажной канавы, следует остановиться на самом понятии «дренаж». Итак, дренаж – это процесс осушения болотистой почвы и выведение из грунта излишков влаги. Еще этим термином обозначают устройство системы траншей, канав и колодцев, которые предназначены для отвода воды. Зачем это необходимо?

Излишек воды в земле создает немало проблем. Постоянное «хлюпанье» под ногами и непросыхающие лужи – лишь самые мелкие из них. Гораздо плачевнее другие неприятности.

• Негативное влияние на посадки. Собрать хороший урожай в условиях повышенной влажности практически нереально, корни растений загнивают, и саженцы попросту не развиваются.
• Расположенные высоко грунтовые воды исключают любую возможность обустройства подвала или погреба под домом.
• Большая опасность грозит и самому дому, а также дополнительным хозяйственным постройкам на участке, поскольку в период активного таяния снега земля наполняется влагой и начинает пучиться. Это создает дополнительное давление на несущие конструкции и зачастую вызывает деформации опор.

Обустройство дренажа считается отличным решением, которое поможет предотвратить все перечисленные проблемы. Как правило, частные участки защищают с помощью дренажной канавы, в которой укреплена труба. Эта система создает хорошие условия для сбора и выведения воды в более низкую зону.

Создать защитные сооружения на даче самостоятельно вполне реально, но необходимо это сделать до начала работ по благоустройству. Дренажная канава, труба или колодец – эти элементы формируют систему осушения на участке.

Выделяют несколько разновидностей дренажной канавы.

• Открытый дренаж – эта система считается наиболее простой, здесь не требуется серьезных земляных работ, единственное, что необходимо – это выкопать по всей территории участка несколько канав, а также вывести туда ливневую трубу. Такая система позволяет эффективно выводить излишки полива и дождевых вод.
• Глубокий дренаж – этот вариант более трудоемкий, он используется на участках, в которых грунтовые воды расположены близко к поверхности, а также на глинистых почвах с плохой впитываемостью влаги. Основу дренажной конструкции здесь составляет труба, укрепленная в предварительно выкопанной траншее. Последняя, в свою очередь, ведет к специальному водосборнику либо коллекторной трубе большего размера.
• Вертикальный дренаж – такая система предполагает обустройство сети из нескольких колодцев, которые монтируются вокруг здания, заливающаяся в них влага откачивается насосом. Это эффективная система, однако, она требует тщательных инженерных расчетов и дорогостоящих работ.

Признаки необходимости монтажа дренажной системы водоотведения

Владельцы домов с регулярно залитым подвалом не сомневаются в целесообразности монтажа дренажной системы. Но даже не доходя до таких крайностей, можно понять, что дренажная система на участке необходима.

обилие осадков в регионе проживания;√ дом находится в низине местности;√ на участке глинистая почва с плохой впитываемостью;√ дом стоит на склоне или под холмом;√ грунт склонен к сезонному подтоплению;√ региону характерна суровая зима с длительным таянием снегов.

Глинистые грунты плохо проводят воду, способствуя ее скоплению на участке. Это приводит к появлению стационарных луж и постоянной влажности на приусадебной территории. Страдает не только почва от вымывания чернозема. При длительном воздействии излишков воды деформируются дорожки, и влага проникает в фундамент. При расположении строения в низине все осадки окружающей местности стекают во двор, причиняя неудобства хозяевам и неприятности дому. Под действием влаги фундамент и стены сыреют и покрываются грибком, а с течением времени — растрескиваются.

Сходящие со склонов дождевые потоки и талые снеговые массы становятся настоящим бедствием для участков без дренажной системы и водоотведения. Покрытие двора разрушается, а насаждения гибнут из-за заболоченности. Близкое расположение пласта грунтовых вод или сезонное прохождение напорных потоков способно привести фундамент дома в негодность в считанные годы. Не говоря о неприятном запахе, плесени и других спутников излишней влажности. Установка дренажных систем и грамотная организация водоотведения с участка нейтрализуют причиняемые влагой неудобства и сохраняют оптимальный баланс влажности на придомовой территории.

Составление проекта дренажные системы

Начинается проектирование системы с геодезических и гидрологических расчетов участка. Данная работа проделывается для цели определения эксплуатационных условий, а еще строения водоотвода, как и его ключевых показателей.

Проект должен содержать в себе:

1. Схемы и технические рисунки системы канализации и всех ее компонентов, как на поверхности, так и подземных частей
2. Монтажные свойства водоотводов – диаметры, размеры, глубина закладывания и уклон дренажной трубы. СНиП дает нормы для данных величин
3. Размеры всех компонентов, из которых состоит сеть – колодцы, соединители, фасонные части и прочие детали
4. Технико-экономическая буджет строения дренажные системы

Документация проекта должна предусматривать следующие специфики:

• Геоморфологию этого участка
• Особенности климата территории, в которой он размещается
• Метки уровня грунтовых вод
• Характеристику и строение грунтов
• Удаленность водных объектов от места строительства

Схемы устройства дренажных систем

Существуют разные схемы создания дренажа на дачном участке.

Выделяют два основных способа:

• открытый;
• закрытый.

Открытый или поверхностный является самым простым и включает в себя такие водоотводные системы как дренажная канава, траншея, ров. Эффективно отводит поверхностные воды.

Закрытая или глубинная система представляет собой трубы с многочисленными отверстиями и ответвлениями, в которые поступает влага, а также колодцы. Трубы укладываются в канавы и сверху засыпаются песком. Применяется для уменьшения уровня грунтовых вод.

Открытые дренажные системы

Формирование водоотводящей системы при помощи открытого дренажа на дачном участке – это самый простой способ, который не требует лишних затрат. Включает в себя системы канав, которые расположены под углом. По канавам излишки воды стекают в дренажные колодцы либо выводятся за пределы дачного участка. Канавы стараются делать подальше от строения, чтобы не вызывать деформацию фундамента. Их средняя глубина около 50 см.

Открытые системы имеют два основных недостатка:

• они занимают полезную площадь участка:
• траншеи необходимо периодически очищать от попадающих в них листьев и мусора.

Пристенная

Подобный вид водоотвода представляет собой инженерный комплекс, предназначенный для защиты фундамента и подвала от жидкости. Подходит для условий глинистого грунта, когда талые и дождевые воды не могут самостоятельно покинуть зону рядом с домом.

При создании дренажной пристенной системы вокруг дома своими руками включаются канава, колодцы и насосы для отвода воды с территории. Дренажная канава позволяет отводить воду от стен строения. Желоба для отвода воды на земле делают на расстоянии от полутора метров с углублением на 10 см ниже пола подвала. Для повышения эффективности отвода может делаться вместе с ливневками.

Пластовая

Применяется для отвода воды с участка с высокой мощностью водоносных слоев. Монтируется еще на этапе возведения здания под подошвой фундамента на уровне песчаной подушки. Часто сочетается вместе с трубной системой. Излишняя вода поступает в ближайший колодец, ручей, ров или другой специально оборудованный приемник жидкости.

Кольцевая

В случае если нужно осушить болотистый участок, применяется кольцевой метод. Он сложнее в реализации, так как систему нужно располагать ниже уровня грунтовых вод на 30 см. Трубы, как следует из названия, укладываются вокруг дома в форме кольца.

Закрытые дренажные системы

В случае особо затопляемых дачных участков может потребоваться создание закрытой дренажной системы. Она более эффективна, но сложнее в реализации. С помощью закрытых систем можно быстро удалять влагу, предотвращать ее негативное воздействие на дом и участок и защитить территорию от скопления воды. Также способ применим в условиях, когда нужно понизить уровень грунтовых вод. Дренажная канава при закрытом методе размещается под углом, чтобы воды стекали к колодцу. Устраивается при помощи труб ПВХ, обернутых геотекстилем, которые углубляются в грунт. На стенках делаются отверстия, в которые попадет излишняя влага от почвы.

Горизонтальная

Горизонтальный дренаж представляет собой заглубленные трубчатые дрены. Дренажная канализация состоит из траншеи, которая прокладывается на глубине 0,7-1,5 метра под углом. Скос должен быть рассчитан таким образом, чтобы естественный водоотток направлялся в сторону дренажного колодца.

При закрытом методе на дно укладываются перфорированные трубы, которые предварительно обматывают в геотекстиль. Сверху конструкция засыпается грунтом и укрывается дерновым слоем.

Комбинированная

Для комплексной защиты используются комбинированные системы, включающие горизонтальную дрену и вертикальные колодцы. Используется, когда невозможно реализовать один вид системы либо он не выполняет свои функции в должном объеме.

Дренажная канализация комбинированного вида подходит как для однородных, так и для слоистых грунтов разной степени проницаемости.

Вертикальный дренаж

Для осушения участков с высоким уровнем грунтовых вод применяются вертикальные системы. Это колодцы, которые размещаются в нужном количестве на территории дачи. Их устанавливают недалеко от построек, а для более эффективного отвода воды применяются насосы и помпы.

Дополнительно могут обустраиваться траншеи, по которым вода сама стекает без применения оборудования. Система показывает высокую эффективность, но требует проведения обслуживающих работ.

Способы осушения без использования дренажа

Наиболее бюджетный и простой вариант осушения участка легко выполнить, не прибегая к устройству сложной системы трубопроводов. Если снизить переувлажненность нужно в огороде, вопрос решается созданием высоких грядок. Когда канавы имеют небольшой уклон (всего три-пять градусов) в сторону края участка, большая часть воды стекает туда, самостоятельно покидая территорию.

Единственный минус – между рядами все также будет собираться вода.

Подбор растений – еще один вариант значительного уменьшения влажности грунта. Проще всего посадить влаголюбивые деревья, в том числе их декоративные и низкорослые виды – иву, клен, березу. Ель подойдет любителям хвойных пород. Живая изгородь из растений любого типа, также способна решить проблему, особенно, если ее ширина более 50 см. Лучший вариант – боярышник, шиповник, ирга, чубушник, черная смородина, амурская сирень. Из цветов рекомендованы астры, ирисы, гладиолусы, аквилегии.

Влаголюбивые растения помогут справиться с излишками воды на участке.

Когда дренаж необходим в любом случае

Рассмотрим те случаи, когда дренаж нужен в любом случае:

• Если участок расположен на ровной местности, то дренаж обязателен, так как при выпадении большого количества осадков или таянии снега воде просто некуда будет уходить. По законам физики вода всегда уходит под действием силы тяжести в более низкое место, а на ровном ландшафте она будет интенсивно пропитывать грунт по направлению вниз, что может привести к переувлажнению. Так что, с точки зрения дренажа, выгодно, чтобы участок имел небольшой уклон.
• Если участок находится в низменности, то дренаж его однозначно нужен, так как вода будет стекать с более высоких мест на те, что находятся ниже.
• Участки с сильным уклоном также требуют дренажа, так как быстро уходящая вода будет размывать верхние плодородные слои почвы. Лучше эти потоки направить в дренажные каналы или трубы. Тогда основная часть воды будет уходить по ним, предотвращая вымывание почвенного слоя.
• Если на участке преобладают глинистые и тяжелые суглинистые почвы, то после осадков или таяния снега на них будет часто застаиваться вода. Такие почвы препятствуют ее проникновению в глубинные слои. Поэтому дренаж обязателен.
• Если уровень грунтовых вод (УГВ) на участке менее 1 метра, то без дренажа никак не обойтись.

Наличие тяжелых глинистых почв часто связано с высоким уровнем грунтовых вод. Но это вполне «излечимо» дренажем

• Если имеющиеся на участке строения имеют сильно заглубленный фундамент, то велика вероятность того, что его подошва окажется в зоне сезонного подъема грунтовых вод. Поэтому необходимо планировать дренаж еще на стадии фундаментных работ.
• Если значительная часть площади участка покрыта искусственными покрытиями из бетона, брусчатки или тротуарной плитки, а также если есть газоны, снабженные системой автоматического полива, то дренаж также нужен.

Виды дренажных систем защита зданий на участке

Типы дренажных систем, устанавливаемых вокруг дома, отличаются:

Глубиной монтажа.

Способом организации линий.

Предназначением.

Существуют дренажные сети, которые обязательно монтируют, независимо от состава грунта, количества влаги и климатических условий. Кольцевой дренаж вокруг дома делают в насыщенных влагой сыпучих грунтах и на участках, расположенных на склонах.

Комплексная защита фундамента

Главная цель обустройства дрен в пристенном пространстве – отвод влаги от наружных поверхностей вкопанного фундамента. Линии формируют на минимальном отдалении от низа фундамента, углубляя траншеи на 30 – 50 см ниже края основания.

Дренажная линия в пристенном пространстве

Систему пристенного дренажа устанавливают сразу после окончания работ по строительству фундамента, до проведения засыпки котлована. Выполняют установку дрен с соблюдением наклона от самой высокой точки до точки соединения кольца в дренажном колодце.

Схема устройства сети

Дренаж закрытого типа. В верхней точке устанавливают ревизию для обслуживания и промывки линий. Смотровые резервуары оборудуют в углах, где дрена обходит угол дома. Сток выводят в дренажный колодец.

Цели установки:

Отвод избытка влаги от стен и нижней фундаментной плиты.

Защита конструкции от проникновения грунтовых вод.

Обязательно обустраивают поверхностную систему на участках, не оборудованных ливневой канализацией. Система поверхностной защиты дома, как и кольцевой дренаж, строится по типу замкнутого круга с уклоном. В сети поверхностного отвода отдельно устанавливают точечные водосборники в местах, где линейные дрены не справляются с большим количеством воды.

Поверхностный дренаж

Точечные водосборники с отводом в дренажный колодец устанавливают под водосточными трубами, в углублениях с затрудненным естественным оттоком. Вокруг фундамента создают замкнутую сеть из поверхностных открытых линий.

Лотки с защитными решетками

Устанавливают дренажные лотки по периметру фундамента, на расстоянии до 1 м от стены, на небольшой глубине. Целесообразно проводить установку одновременно с обустройством отмостки. В подготовленные траншеи укладывают готовые лотки из полимера или бетона с решетками из пластика, чугуна или стали.

Главная задача установки кольцевого дренажа фундамента – это регулирование (снижение) уровня воды внутри породы. Система закрытого типа. Монтаж осуществляют на отдалении от дома и углубляют ниже постоянного уровня грунтовых вод.

Цель монтажа – снижение уровня воды в породе

Система представляет собой замкнутое кольцо или полукруг, если осушения требует только определенная часть участка. Кольцевая сеть может быть спланирована для защиты загородного дома, нескольких рядом стоящих зданий, части участка с домом.

Схема устройства закрытого кольцевого дренажа фундамента здания

Траншеи обустраивают обязательно ниже основания как минимум на 1 м, и ниже точки промерзания грунта. Отступ от стен не должен быть меньше 5 м. Оптимальное расстояние – 5 – 8 м. Для обслуживания системы в местах поворота устанавливают ревизионные смотровые колодцы.

Выбор оптимальной схемы зависит от нескольких факторов:

Климатических условий и количества осадков.

Рельефа участка.

Насыщенности грунта влагой и его состава.

План комплексной защиты фундамента и дома

Поверхностный дренаж целесообразно устанавливать на участках, где планируется укладка тротуарной плитки, камня. Сеть лотков отведет влагу, защитит декоративный материал от повреждений. Отдельные поверхностные линии обустраивают в зоне высадки деревьев и засева газонной травы. Пристенный дренаж фундамента – обязательный элемент. Установка несложной системы защитит дом от затопления, а фундамент – от разрушения и появления трещин.

В обязательном порядке устанавливают кольцевой дренаж на участке:

В сложных водонасыщенных грунтах, с преобладанием песчаных пород.

При постоянно высоком уровне грунтовых вод.

Если фундамент дома сильно углублен (ниже уровня грунтовых вод).

Когда дом строится на склоне.

Как самостоятельно сделать пристенный дренаж

Если есть угроза подтопления фундамента здания в результате сильных дождей или таяния снега, нужно подумать над тем, чтобы обустроить дренаж пристенный.

Он обеспечит отведение лишней влаги от дома, продлит срок его эксплуатации.

Рассматриваемый вид дренажа будет актуальным в таких случаях:

Сооружение пристенного дренажа

• расположение нижней части фундамента ниже предполагаемого уровня залегания грунтовых вод;
• расположение пола подвального помещения ниже, чем на расстоянии полуметра от уровня грунтовых вод;
• устройство эксплуатируемых зданий и помещений в суглинистых либо глинистых почвах, вне зависимости от уровня залегания грунтовых вод;
• нахождение дома в зоне капиллярного увлажнения, размещение здесь каких-либо иных помещений;
• строительство подвалов или подполий на глинистой и суглинистой почве, если предусмотрено их углубление больше чем на 1,3 метра.

В таких случаях потребуется обустроить пристенный дренаж фундамента.

Он поможет отвести излишки воды, делая эксплуатацию здания более долговечной.

Требования к обустройству пристенного дренажа

Для того, чтобы дренажная система функционировала правильно, важно при ее обустройстве соблюдать общие правила и нормы, регламентирующие эту работу. Они заключаются в следующем:. Они заключаются в следующем:

Они заключаются в следующем:

Конструкция пристенного дренажа

• соблюдать уклон дрен — 2 см на метр трубы;
• обеспечить верхнюю точку дрен на одном из углов дома, нижнюю – у дренажного колодца;
• располагать смотровые колодцы в местах углового соединения дренажных труб, а также не далее, чем в 40 метрах друг от друга по прямой линии;
• глубина прокладки дренажных труб должна превышать глубину промерзания в конкретной климатической зоне;

Схема пристенного дренажа

Подключение трубы к дренажному колодцу

После изучения всех норм и правил, технологии пристенного дренажа, можно приступать к работе.

Как сделать пристенный дренаж своими руками

Для начала, перед тем, как проводить монтажные работы, вам следует рассмотреть устройство дренажной системы водоотвода от фундамента зданий. Ранее ее элементы упоминались, поэтому остается обобщить. Дренаж такого типа состоит из траншей, вырытых по периметру здания на удаленности, приблизительно равной радиусу смотрового колодца. В траншеи укладывается дренажный слой, поверх дрены – перфорированные трубы. Они соединены между собой, одна из труб отводит воду к дренажному колодцу.

Устройство дренажной системы водоотвода от фундамента зданий

Лучше всего для работы использовать трубы из ПВХ. Если в наличии только канализационные трубы, отверстия в них вы сможете сделать самостоятельно, используя для этого обычную дрель. Диаметр отверстий должен составлять примерно 1 мм, но он не должен быть больше, чем фракция материала, используемого в виде дренажной подушки.

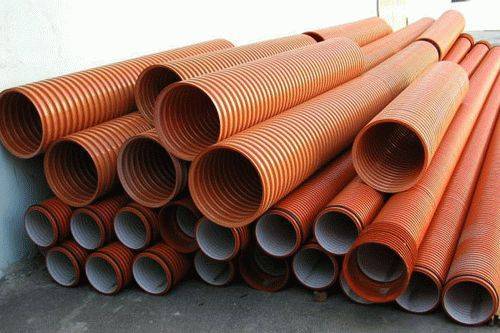

ПВХ трубы для дренажа

Чтобы выполнить устройство пристенного дренажа фундамента, вам потребуется выполнить следующие работы:

выкопать траншею, глубина которой будет превышать глубину заложения нижней части фундамента. С наружной ее стороны рекомендуется сделать небольшой уклон, примерно в 20 градусов, чтобы исключить осыпание грунта;

Утрамбовка и засыпание щебнем

Подвод трубы к дренажному колодцу

Утепление трубы пенопластом

Не стоит забывать и про дренажный колодец, который вам тоже придется делать своими руками. Для этого вы можете использовать готовую пластиковую емкость либо сделать конструкцию самостоятельно из бетонных колец нужного диаметра. Монтаж пластикового колодца выполняется очень просто, поэтому рассмотрим подробнее на примере бетонных колец.

Вам понадобится выполнить следующее:

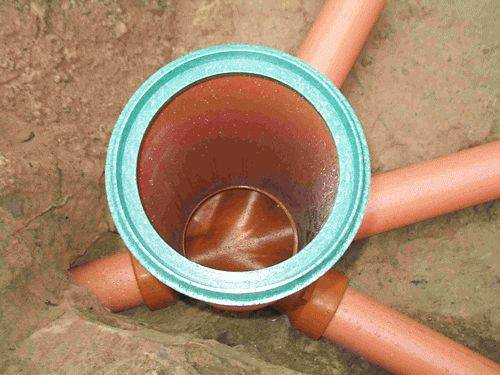

Монтаж пластикового колодца

• вырыть яму соответствующего объема;
• утрамбовать дно;
• засыпать 10 см песка для обустройства подушки;
• уложить бетонную плиту, которая будет выступать в роли дна;
• установить бетонное кольцо и герметично замазать стыки цементным раствором либо битумной мастикой;
• проделать отверстие для подключения дренажной трубы;

Бетонный колодец своими руками

На этом этапе работу по обустройству дренажного колодца можно считать завершенной. Теперь пристенная дренажная система может полноценно функционировать.
