Как соединить алюминиевые провода между собой

Заключительный этап

Чтобы обеспечить надежное соединение проводов, весь процесс должен выполняться грамотно и аккуратно. Если провода обрабатывались кислотными флюсами, то после их остывания требуется обязательно смыть остатки припоя. Сделать это можно с помощью влажной тряпки или губки, которые предварительно смачивают в мыльном растворе, а затем немного подсушивают.

Умение самостоятельно паять в современной жизни является просто необходимым опытом. Сейчас существует множество методов соединения различных металлов. Но в первую очередь требуется иметь навыки работы с паяльником. Только в таком случае можно обеспечить надежное соединение проводов. В процессе пайки все рекомендации требуется соблюдать неукоснительно, так как этот процесс считается довольно сложным и не приемлет ошибок. Особенно это касается выбора метода соединения, флюса и припоя. Пайка проводов своими руками в домашних условиях не раз выручит вас и поможет в ремонте любой техники.

Как соединить провода с помощью зажимов – типа орех или под болт

Наиболее распространенный способ соединения проводов является зажим типа «Орех». Такое название этот зажим получил из-за внешней похожести на орех. Производятся разного размера для соединения, как тонких по сечению проводов, так и толстых.

Внутренность «Ореха» состоит из двух основных и одной промежуточной металлических пластин. По краям пластин находятся 4 винта. Сами пластины помещаются в изолированный корпус из карболита, состоящий из двух частей.

Для соединения проводов также применяют болтовое соединение. Для определенного сечения проводов подбирают размер болта. Например, для сечения проводов 1,5 – 4 мм² подойдет болт диаметром 6 мм, для сечения 6 – 10 мм² диаметр болта 8 мм, 16 – 35 мм² диаметр 10 мм.

Для соединения алюминия с медью с помощью болта, также применяют шайбу – прокладку.

После тщательного сжатия проводов с помощью гайки, данное соединение изолируется.

Преимущества:

  • небольшая стоимость;
  • хорошая изоляция для «Ореха»
  • можно соединять алюминиевые жилы с медными жилами.

Недостатки:

  • ослабление резьбового соединения в «Орешке»;
  • много изоляции для болтового соединения;
  • габариты соединения подходят для больших распределительных коробок.

Как соединить между собой алюминиевый и медный провод — проверенные способы

Согласно современным стандартам, проводка в жилых, общественных и производственных зданиях должна делаться из провода, который имеет медную жилу. Однако в некоторых старых помещениях еще можно встретить алюминиевые аналоги.

Оптимальный вариант в этом случае – полная замена электросети. Но если это нецелесообразно по экономическим или техническим условиям – можно сделать соединение алюминиевых и медных проводов между собой без ухудшения эксплуатационных качеств и безопасности.

Проблема соединения

При неправильном выполнении соединительного контакта между проводниками из различных материалов можно наблюдать интенсивный процесс окисления, и как следствие – разрушение одного из проводников. Это связано с различным значением электрохимических потенциалов, возникающих при контакте металлов различного вида.

Для сохранения целостности соединения не допускается соприкосновение материалов, у которых значение потенциала превышает 0,6 мВ.

В противном случае будут наблюдаться следующие процессы:

  • Наличие паров воды в воздухе станет катализатором для начала реакции окисления. Т.е. чем выше влажность – тем быстрее произойдет разрушение металла.
  • Уменьшение толщины жилы кабеля приведет к нарушению плотного прилегания проводов. Это может стать причиной потери контакта или короткого замыкания.
  • Алюминий характеризуется повышенной степенью текучести. Поэтому при его разогреве из-за возникающего резистивного эффекта может произойти деформация жилы.

Во избежание этих явлений рекомендуется предварительно обработать медный провод оловянно-свинцовым припоем. Это даст возможность выбрать из нескольких видов соединения проводки меди и алюминия.

Метод скрутки

Это наименее трудоемкий и простой способов создания единой цепи из проводников. Он не требует применения специальных инструментов и расходных материалов. Его суть заключается в обвивании жил друг с другом.

Методы скрутки проводки

Основным недостатком скрутки является возможная потеря контакта между жилами проводки. Это возникает в результате различного значения теплового расширения материалов. Именно это является причиной появления нежелательного резистивного эффекта.

Также нужно учитывать правила выполнения такого соединения. Жилы должны обвивать друг друга. Наиболее часто встречающая ошибка – когда геометрия одного провода остается неизменной, а другой образует вокруг него спираль. Такое соединение является крайне ненадежным.

Резьбовой контакт

Для проводки большого диаметра можно применить резьбовое соединение. Для этого потребуется винт, гайки и пружинные шайбы. Кабель зачищается на расстояние, равное длине окружности соединительного элемента. Затем устанавливается пружинная шайба и одна опорная гайка. Жила обматывается вокруг винта и снова устанавливается шайба.

Для лучшего контакта рекомендуется залудить концы жил. Это же в обязательном порядке необходимо сделать, если соединяются многожильные провода, типа РКГМ и подобных. Основным недостатком этого способа является низкая степень безопасности эксплуатации. Вся конструкция при подключении к электросети будет под напряжением. Заизолировать ее будет крайне трудно.

Монтажные колодки

Для формирования надежных и долговечных соединений лучше всего использовать монтажные колодки. Их корпус изготавливается из полимерных материалов, которые не проводят электрический ток. Внутри располагаются контакты, к которым присоединяются провода.

Для правильной установки необходимо зачистить монтажный конец провода на длину, равной углублению колодки. Обычно этот параметр составляет около 5 мм. Затем с помощью встроенных механизмов следует зафиксировать жилу в конструкции.

По виду соединения колодки разделяются на два типа.

  • Резьбовая фиксация. Ее механизм аналогичен способу, описанному выше. Провод помещается между зажимной шайбой и винтом, расположенным на болте.
  • Пружинный зажим. Для фиксации жилы необходимо установить ее зачищенный конец в монтажное отверстие. В зависимости от конструкции колодки дальнейшее крепление может быть неразъемным (одноразовым) или рычажным. Последний вариант приемлем в том случае, если впоследствии нужно будет демонтировать соединение.

Кроме этих способов для соединения медного и алюминиевого проводов нередко применяют заклепочник. Однако он не отличается высокой надежностью, так как после формирования заклепки нельзя будет регулировать степень зажима жил.

Требуемые инструменты

Работа с проводами – дело несложное, если к нему хорошо подготовиться. Желательно, сделать все заранее, чтобы потом в самый неподходящий момент, не пришлось суетиться. Список инструментов, позволяющих лудить провода или кабель, выглядит следующим образом:

  • хорошо заточенный нож;
  • медицинский или технический пинцет;
  • обычные плоскогубцы;
  • паяльник или станция для паяния;
  • расходные материалы (флюс, припой).

Вместо ножа сейчас продаются специальные клещи, которые позволяют содрать изоляцию одним движением. Но они не так уж дешево стоят, поэтому многие обходятся ножом или скальпелем.

Все средства и приспособления немудреные, но очень полезные. Под расходными материалами подразумеваются определенный флюсовый состав и припой, подходящий для данного вида проводов.

Полезные рекомендации

В завершение приведем несколько советов, которые должны быть учтены при организации проводки:

  1. В случае самостоятельного проектирования проводки в доме или квартире, лучше выбирать медные провода. При меньшем сечении они выдерживают большее токи и более стойки к частым сгибаниям. Не менее важный момент — объем. Медные провода компактны, что упрощает процесс создания штробы. Например, при подключении приемника мощностью 7-8 кВт алюминиевый провод должен иметь сечение около 8 мм. В кабеле три жилы и плюс оплетка. В итоге общий диаметр составляет около 1,5 сантиметров. Для сравнения медь может иметь сечение 4 кв.мм, а общий диаметр — не более сантиметра.
  2. При установке розетки должен использоваться трехжильный кабель, с заземляющим проводом. Расстояние розетки от пола — 30 см. При организации осветительной цепи допускается применение кабелей с двумя жилами (заземление здесь не нужно).
  3. Запрещено вешать всю нагрузку на одну пару проводов (тем более, если они алюминиевые). Оптимальный вариант — разделение цепи на несколько линий. Например, через один автомат питается ванная, через другой — освещение, через третий — кухня и так далее. Сечение провода для кухни и ванной должно быть 4 или 6 кв.мм, а для цепи освещения — 1,5 или 2,5 мм.

Сложнее всего обстоят дела в старых квартирах, где смонтированы алюминиевые провода, которые отжили свой ресурс и требует замены. Проводка сечением 2,5 кв.мм выдерживают нагрузку не более 20 Ампер, чего недостаточно для современных электроприемников. Кроме того, изоляция проводов со временем теряет эластичность и постепенно разрушается. В такой ситуации единственным решением является полная замена проводки на медные провода.

Подробнее, почему стоит заменить алюминиевую проводку на медную в старом доме, смотрите в этом видео:

Причины несовместимости

Основные причины нежелательного соединения между собой этих двух металлов кроет в себе алюминиевый провод.

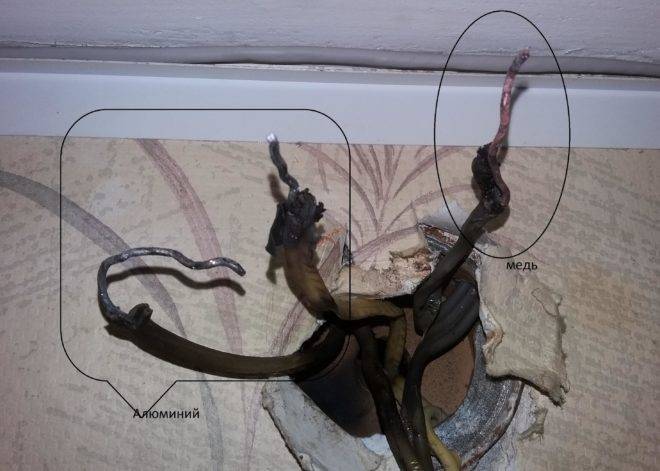

результат скрутки меди и алюминия — перегрев соединения, плавление изоляции, возможность возгорания

Причины существует три, но все они приводят к одному и тому же результату – с течением времени контактное соединение проводов ослабевает, начинает перегреваться, изоляция плавится и происходит короткое замыкание.

  1. Алюминиевый провод имеет способность к окислению под воздействием находящейся в воздухе влаги. При контакте с медью это происходит гораздо быстрее. У окисного слоя величина удельного сопротивления получается большей, чем у самого металла алюминия, что приводит к чрезмерному нагреванию проводника.
  2. По сравнению с медным проводником алюминиевый более мягкий и обладает меньшей электропроводимостью, за счёт чего он сильнее нагревается. В процессе работы проводники множество раз нагреваются и остывают, в результате чего проходят несколько циклов расширения и сжатия. Но у алюминия и меди большая разница в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт – это всегда причина сильного нагрева.
  3. Третья причина состоит в том, что медь и алюминий имеют гальваническую несовместимость. Если выполнить их скручивание, то при прохождении электрического тока через такой узел даже при минимальной влажности будет возникать химическая электролизная реакция. Она в свою очередь вызывает коррозию, в результате которой опять же нарушается контактное соединение, и как следствие нагрев, оплавление изоляции, короткое замыкание, возгорание.

Болтовое соединение

Болтовое соединение алюминиевых проводов с медными считается наиболее доступным, простым, быстрым и надёжным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.

Конечно, вряд ли вам удастся применить этот метод для соединения проводов в квартирной распределительной коробке, потому что сейчас их выпускают миниатюрных размеров, а полученный электрический узел будет уж очень громоздким. Но если в вашем доме ещё стоят коробки советских времён или когда нужно выполнить соединение в распределительном щитке, то такой болтовой способ подойдёт наилучшим образом. Вообще, он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые жилы – с разным сечением, выполненные из различных материалов, многожильные с одножильными.

Важно знать, что при помощи болтового способа вы можете соединять больше двух проводников (их количество зависит от того, насколько хватит длины болта). Вам понадобится выполнить следующее:

Вам понадобится выполнить следующее:

  1. Каждый соединяемый провод или кабель зачистите от изоляционного слоя на 2-2,5 см.
  2. Из зачищенных кончиков сформируйте колечки по диаметру болта, чтобы они спокойно могли на него надеваться.
  3. Теперь возьмите болт, наденьте на него шайбу, далее колечко медного проводника, снова шайбу, колечко алюминиевого проводника, шайбу и надёжно затяните всё гайкой.
  4. Заизолируйте соединение при помощи изоляционной ленты.

Самое главное, не забыть между алюминиевым и медным проводами расположить промежуточную шайбу. Если вы будете соединять несколько разных проводников, то между жилами из одного металла промежуточную шайбу можете не ставить.

Ещё одним преимуществом такого соединения является то, что оно разъёмное. В любой момент вы сможете его раскручивать и если нужно, то подключать дополнительные провода.

Как правильно выполнить болтовое соединение проводов подробно показано в этом видео:

Зажимы Wago

Есть серия специальных зажимов, которыми можно стыковать медь с алюминием.

Внутри таких клемм находится противоокислительная паста.

Однако споры о 100% надежности таких зажимов, тем более для розеточных, а не осветительных групп, не утихают до сих пор. При определенной укладке в ограниченном пространстве, контакт может ослабнуть, что неминуемо приведет к выгоранию.

Причем произойти это может даже при нагрузке ниже минимальной на которую рассчитаны Ваго. Почему и когда это происходит?

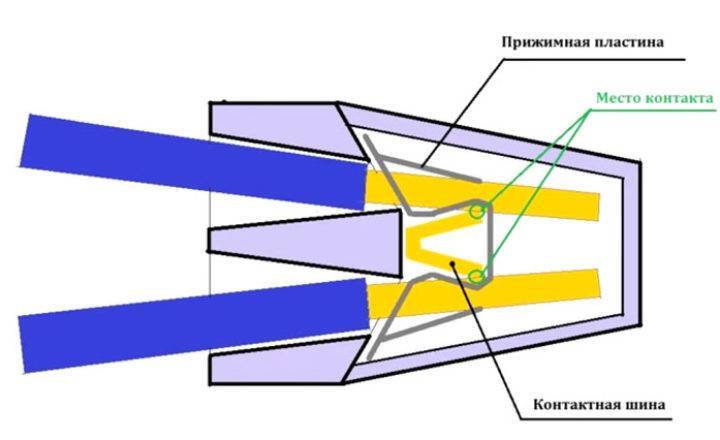

Дело в том, что когда сжимаются соединяемые проводники, между прижимной пластиной и местом контакта появляется небольшой зазор. Отсюда и все проблемы с нагревом.

Вот очень наглядное видео, без лишних слов объясняющее данную проблему.

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий.  Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

  • Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

  • Напильник. Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.

  • Пассатижи. Удерживать провода пальцами во время пайки сложно — медь и алюминий имеют высокую теплопроводность, что приводит к быстрому нагреву близлежащих участков. Потому паять паяльником провода удобнее, если их  удерживать пассатижами. Только должны инструмент  должен быть миниатюрным, с тонкими ручками и губками. В принципе, можно использовать пинцет, но на его верхушку (где держатся пальцами) желательно надеть термоусадочную трубку — сталь тоже быстро нагревается.

Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Клеммная колодка

Клеммник

Клеммная колодка это еще один современный метод соединения алюминиевого и медного проводов. Хотя он пользуется большой популярностью, метод соединения винтами и болтом гораздо надежнее. Однако клеммная колодка позволяет быстро и качественно соединить провода. При этом нет потребности в формировании колечек на конце провода, а также в дополнительной изоляции. Данная конструкция полностью исключает возможность соприкосновения двух оголенных проводов.

Выполняется такое соединение следующим образом: Конец провода зачищается от изоляции на длину до 5 мм. После в отверстие клеммной колодки вставляется провод, который затягивается винтом.

Такое соединение очень выручает в тех случаях, когда из потолка торчит короткий отрезок алюминиевого провода. Если в таком случае пользоваться методом скруток, то провод рано или поздно попросту обломается. Это нельзя сказать об использовании клеммной колодки. Также если случайно в стене были перебиты алюминиевые провода, то данная технология упрощает их соединение. Но здесь есть одно но! Клеммную колодку нельзя прятать в штукатурке или в стене без специальной распределительной коробки.

Методы соединения проводов

Разность электрохимических потенциалов меди и алюминия рано или поздно приведет к ее выходу из строя. Как быть в случае, когда без соединения меди алюминия не обойтись? Например, во время ремонта проводки в зданиях, где уложена проводка, выполненная из алюминиевого провода.

https://youtube.com/watch?v=hylQRwyxtDA

Существует несколько способов решения этой задачи:

  • использование клеммных коробок;
  • использование болтовых соединений.

Применив эти нехитрые устройства, можно будет гарантировать отсутствие контакта между алюминием и медью.

Клеммные коробки

На практике применяют множество конструкций клеммников. Одна из самых широко применяемых — это орешек.

По виду такая конструкция напоминает орех. Основную роль в этой конструкции играют три пластинки, между которыми и выполняется соединение. Для этого надо ослабить два болта, установить туда первый провод и зафиксировать его. Второй провод необходимо вставить между средней пластиной и оставшейся. Такая конструкция клеммника не допустит контактов проводов, выполненных из разных металлов. В данном случае алюминия и меди.

Другой не менее популярный способ стыковки проводов — по методу WAGO. Для осуществления этой операции достаточно снять с проводов изоляцию (10−15 мм) и вставить их в отверстия, расположенные в корпусе клеммника.

На внутренние полости этого небольшого устройства наложена смазка, не позволяющая проводам окисляться. Соединения такого типа подходят для подачи энергии на люстры, бра, то есть в цепях освещения. В то же время такой способ не подходит для работы с силовыми проводами. Дело в том, что большая нагрузка в силовых соединениях приводит к нагреву контактов, и вследствие этого может резко вырасти электрическое сопротивление.

Среди множества конструкций приспособлений для соединения проводов часто выбирают клеммные коробки. Для обеспечения подачи электричества достаточно зачистить, к примеру, медный провод, установить в одно отверстие и поджать установленным винтом. В другое отверстие, расположенное напротив, необходимо установить зачищенный провод из алюминия. Такие клеммные коробки обеспечивают передачу электроэнергии в сетях, собранных из проводов разных металлов.

Применение клеммников разной конфигурации и конструкции позволяет выполнять соединение алюминиевых и медных проводов между собой, при этом избегая их прямого контакта.

Болтовое соединение

Такой тип также допустимо использовать для соединения медных и алюминиевых проводов. Главное условие, которое необходимо соблюдать при использовании такого соединения, — это использование металлической шайбы, прошедшей через анодирование. Такой способ стыковки чаще все применяют в домашних условиях, когда нет возможности использовать клеммники и другие приспособления, произведённые в заводских условиях.

При выполнении электромонтажных работ, будь то домашняя или промышленная электрическая сеть, применяют широкую номенклатуру проводов, и объем алюминиевых занимает не последнее место. Часто перед монтажниками встает вопрос о способе соединить алюминиевые провода с выполненными из меди или других материалов. С помощью клеммных коробок это можно сделать и в домашних условиях, и на производстве.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Клеммная колодка

Дешёвым и простым решением в вопросе, как соединить алюминиевые провода с медными, является применение клеммных колодок. Приобрести их сейчас – это вообще не проблема, более того, можно покупать не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от сечения соединяемых в них проводников.

Что представляет собой такая колодка? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Внутри каждой ячейки имеется латунная гильза трубчатого исполнения. С противоположных сторон в эту гильзу необходимо вставить кончики соединяемых проводов и зажать с помощью двух винтов.

Применение клеммных колодок очень удобно тем, что от неё всегда можно отрезать ровно столько ячеек, сколько пар проводов необходимо соединить, к примеру, в одной распределительной коробке.

Пользоваться клеммными колодками очень просто:

  1. Открутите один зажимной винт, освобождая тем самым одну сторону гильзы для прохода в неё проводника.
  2. На жилах алюминиевого провода зачистите изоляцию на длину 5 мм. Вставьте его в клемму, закрутите винт, тем самым прижимая проводник к гильзе. Закручивать винт следует прочно, но сильно при этом не усердствуйте, чтобы не переломить жилу.
  3. Те же самые операции проделайте с медным проводом, вставляя его в гильзу с противоположной стороны.

Почему приходится делать всё поочерёдно? Можно ведь сразу открутить два винта, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной гильзы.

Как видите, преимуществами клеммных колодок являются простота и быстрота их применения. Этот способ соединения относится к разъёмным, если потребуется, то можно вытащить один проводник и заменить его другим.

Клеммные колодки не вполне подходят для соединения в них многожильных проводников. Для того чтобы это сделать, нужно сначала воспользоваться втулочными наконечниками, которые обожмут пучок жил.

Есть ещё одна особенность в применении клеммных колодок. Под давлением винта при комнатной температуре алюминий может течь. Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где зафиксирован алюминиевый провод. Если этим пренебречь, алюминиевый проводник в клеммной колодке расшатается, контакт ослабеет, начнёт нагреваться и искрить, что может закончиться возгоранием.

Как соединить провода с помощью клеммной колодки показано в этом видео:

https://youtube.com/watch?v=AfdybUU-7tE

Многожильные провода

Как уже говорилось ранее, проводники с множеством жил нельзя сильно пережимать. Для соединения многожильных проводов чаще всего используются гильзы или обычные скрутки. Об этих методах далее расскажем чуть подробнее.

Гильзы

Гильза представляет собой защитный колпачок из пластика, под которым находится полый металлический наконечник. Прежде всего, необходимо удалить изоляционный слой с проводника. Далее жилы скручиваются в одно целое, и получившаяся «косичка» направляется в гильзу. Далее гильза обжимается (для этой операции подойдут пассатижи). Наконечник гильзы вставляется в клемму. Для повышения надежности соединения гильзу можно обработать припоем.
