Устройство и установка
Монтаж дренажной системы вполне можно провести своими руками – технология довольно проста. После проведения всех расчетов нужно будет сделать дренажный колодец, а затем уже приступать к копанию канав. Его глубина составит 2 или 3 метра, а диаметр может доходить до 1 метра.
Самым надежным колодцем является бетонный вариант. Однако его невозможно монтировать самостоятельно. Придется арендовать подъемную технику, он дорого стоит, но не отличается длительным сроком службы. Поэтому чаще всего предпочтение отдается пластиковым моделям.
Пластиковый колодец выполнен из полиэтилена, ПВХ или полипропилена. Он без труда выдерживает давление грунта, обладает высокими качественными характеристиками и прост в эксплуатации. В нем предусмотрены специальные отводы для труб, что упрощает процесс монтажа. В комплекте с ними присутствуют резиновые прокладки для герметичности соединений. Цена за такие колодцы вполне приемлема. Необходимо добавить, что умельцы самостоятельно мастерят колодцы из кирпича, резины и иных материалов.
В готовый колодец устанавливают дренажный насос. Он будет выводить поступившую воду в канализацию, скважину либо иной природный водоприемник. На следующем этапе начинается рытье канав по разработанной с учетом всех требований схеме. Готовое углубление засыпают песком на 10 сантиметров, на него укладывают геотекстиль, выполняющий роль фильтра.
Затем вновь не обойтись без щебня, высота его слоя или слоя гравия составит 30-40 сантиметров. Потом последуют 30 сантиметров крупного песка. Края геотекстиля сворачивают и посыпают почвой, трубы соединяют с колодцем. Сами колодцы обычно устанавливают на поворотах, чтобы можно было ухаживать за системой (прочищать трубу или измерять уровень воды). Они бывают накапливающими и поглощающими. Первые имеют герметичное дно, скопившуюся воду в дальнейшем можно использовать для полива, если отсутствует обустроенный водоотвод. Вторые дна не имеют, поэтому вода уходит в почву.
Вышеприведенная инструкция подходит для глубинной системы, в случае засыпной единственным изменением станет отсутствие труб. Траншеи следует заполнить крупным щебнем или битым кирпичом, а сверху выложить слой гравия или мелкого камня. Канавы для поверхностных систем создают по тому же алгоритму. Глубина таких траншей составит 0,7 метра, а ширина – 0,5 метра. Стенки обязательно должны быть скошены под углом 30 градусов и в идеале укреплены булыжником, бутовым камнем или плиткой из бетона. Траншеи будут вести в сточный колодец либо иной водоприемник.
По выбору места расположения системы отвода дренаж подразделяется на несколько разновидностей.
Пристенный
Такой дренаж проходит только возле фундамента (размещается «при стене дома»). Его назначение – препятствовать проникновению воды в строение, защищать цокольный этаж или подвал. Этот дренаж не может размещаться вплотную к стенам, размещение возможно только на расстоянии 1,6-2,4 метра. В случае дерна будет размещаться на 5-10 сантиметров ниже, чем пол подвального этажа.
Еще одна из причин устройства пристенного дренажа фундамента – агрессивный состав грунтовых вод. Растворенные в жидкой среде вещества негативно влияют на материал фундамента и со временем разрушают его.
Кольцевой
В системе кольцевого дренажа трубы заключают в кольцо вокруг объекта (как правило, дома). Такой вид используется довольно редко, так как вынуждает размещать трубы на довольно серьезную глубину (на 20-30 сантиметров ниже уровня грунтовых вод), что сложно и дорого. Однако он надежно регулирует УГВ и может охватывать большие площади (например, территорию, на которой размещены несколько строений).
Кольцевой дренаж требует чистки один раз в несколько лет, что осуществляется путем применения сильного напора воды, проводимой через трубы.
Поверхностный
Поверхностный дренаж является наиболее дешевым и простым в монтаже вариантом, который можно применять даже на территориях со склонами. Его основная задача – выводить воду, которая стекает со зданий и крыш.
Глубинный
Глубинный дренаж снижает уровень грунтовых вод и устраняет излишки влаги после таяния снега или долгих дождей. Он может быть горизонтальным, вертикальным и комбинированным. Помимо этого выделяют пластовый дренаж, который используется во время строительства плитных фундаментов. Он комбинируется с пристенным, используется с целью отвода верховодки.
Пластовый дренаж выглядит, как слои, которые подсыпают в котлован (песчаный, щебневый и гидроизоляционный). Поверх них размещают арматуру, заливают плиту фундамента.
Изготовление закрытого дренажа
Как сделать глубинную дренажную систему на участке своим руками? Для корректного выполнения работы необходимо:
- разработать схему системы водоотвода;
- подготовить все необходимые материалы и инструменты;
- выполнить укладку системы по рекомендованной технологии.
Разработка схемы
Начальный этап сооружения дренажа на садовом участке – проектирование будущей системы осушения. Схема разрабатывается с учетом следующих требований:
- расстояние от дренажной трубы до фундамента строения должно составлять не менее 1 м;
- до забора (ограждений) требуется оставить минимум 0,5 – 0,6 м;
- глубина траншеи, предназначенной для закладки труб, должна быть больше 1 – 1,2 м, а вблизи плодовых деревьев и кустарников от 1,6 до 1,75 м;
- минимальная ширина траншей – 0,35 м;
- расстояние между соседними траншеями должно составлять не менее 10 м;
- не рекомендуется укладывать трубы в местах проезда машин и иной техники;
- в местах изменения направления трубопроводной системы, схождения или расхождения труб рекомендуется устанавливать смотровые колодцы.

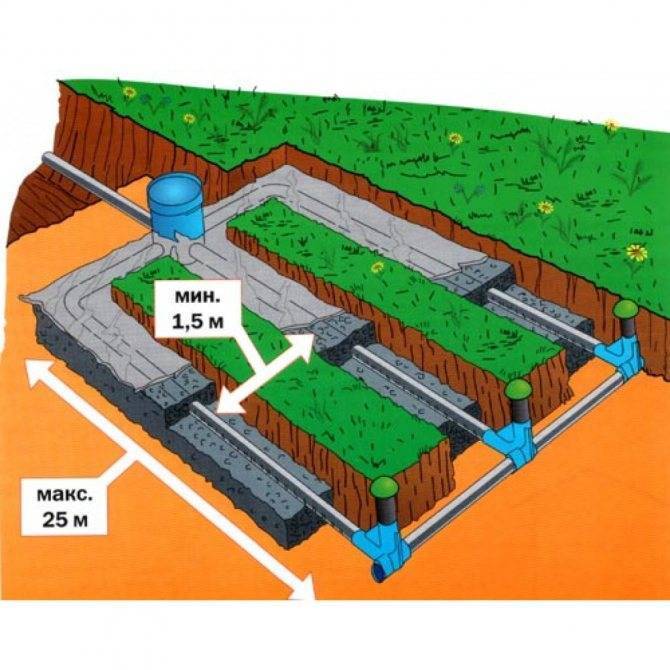

Схема дренажной системы
По схеме определяются количество труб, смотровых колодцев и иных элементов системы.
Подготовка материалов и инструментов
Чтобы обустроить дренаж для осушения земельного участка своими руками, потребуется подготовить:
дренажные трубы диаметром 100 – 110 мм для проведения центральных магистралей и 50 – 60 мм для сборных дренов;
Виды дренажных труб и область их применения
- фитинги для сборки трубопровода: угольники, тройники, соединительные элементы и так далее;
- смотровые колодцы (можно приобрести готовые пластиковые конструкции или изготовить оборудование самостоятельно, например, из бетонных колец);
- сборный или дренажный колодец из пластика или бетонных колец;
- геотекстиль или любой иной фильтрующий материал, необходимый для защиты труб от засорения;
- песок;
- гравий мелкой фракции.
Для выполнения работы потребуются:
- труборез (можно воспользоваться специальными ножницами для резки пластиковых труб или ножовкой);
- дрель (при монтаже колодцев из бетонных колец дополнительно потребуется перфоратор);
- инструменты для разметки: рулетка, деревянные колышки;
- строительный уровень;
- лопата (рекомендуется подготовить штыковую и совковую лопату для облегчения выполнения работы);
- инструменты для сборки трубопровода. При применении резьбовых фитингов потребуются гаечные ключи, при сборке системы методом сварки – сварочное оборудование и так далее.
Прокладка системы
Прокладка дренажной системы участка осуществляется по следующей схеме:
- разметка садового участка. В соответствии с проектом осушения территории определяются места расположения дренажных труб, смотровых колодцев, сборной емкости и так далее. Для наглядности определенные места рекомендуется отметить деревянными колышками;
- выкапывание траншей и ям для расположения колодцев;
Подготовка траншей для труб и колодцев
При выполнении земляных работ следует учитывать наклон траншей для обеспечения самотека. Если на участке отсутствует естественный уклон, то копка траншей должна осуществляться с соблюдением уклона в 0,7° — 1° на 1 метр длины.
- установка сборной емкости. На дно колодца рекомендуется уложить слой песка (приблизительно 20 см) и слой гравия (приблизительно 30 см), что позволит производить дополнительную фильтрацию стоков перед утилизацией.
Если предполагается, что вода из сборной емкости будет откачиваться в принудительном порядке, то укладкой песка и гравия можно пренебречь;
Установка дренажного колодца для сбора и утилизации стоков
- установка смотровых колодцев;
Установка колодца для контроля за состоянием системы
- закрытие траншей песчаной подушкой (достаточно слоя в 20 – 25 см);
- укладка защитного материала (геотекстиля);
- засыпка подготовленных траншей на 25 – 30 см слоем гравия;
Подготовка траншей для укладки труб
- сборка и укладка трубопровода. Подключение труб к сборной (дренажной) емкости;
Прокладка дренажного трубопровода
- защита труб сверху. Для этого трубы засыпаются слоем гравия и укрываются фильтрационным материалом. Поверх труб рекомендуется дополнительно обустроить слой песка;
- обратная засыпка и утрамбовка грунта;
- декорирование (при необходимости).
Подробнее о прокладке глубинного дренажа смотрите на видео.
Для продления срока службы и максимального осушения участка дренажную систему рекомендуется периодически очищать от мусора и промывать. Глобальная очистка системы должна проводиться не реже 1 раза в 10 – 12 лет.
Выбор дренажной системы
Прежде чем приступать к изготовлению дренажной системы садового участка, необходимо определиться с типом конструкции. Различают:
открытый или поверхностный дренаж.
Наиболее простой способ осушения участка, который заключается в размещении по всему периметру надела сточных канав, соединенных с дренажным колодцем, естественным водоемом или канализационной системой.
Преимуществами открытого дренажа является простота изготовления и отсутствие денежных вложений. К недостаткам можно отнести травмоопасность, низкий уровень эстетичности, необходимость постоянной чистки от ила и мусора;
Системы открытого дренажа садового участка
засыпной дренаж является разновидностью открытой системы. Основное отличие заключается в засыпке сточных канавок слоем гравия. Такая система является более безопасной, но отличается небольшой пропускной способностью и требует периодической очистки;
Система с гравийной засыпкой
Засыпной дренаж рекомендуется изготавливать только на участках небольшой площади (до 7 – 10 соток). При увеличении площади система будет малоэффективной.
закрытый (глубинный) дренаж. Осушение участка производится при помощи дренажных труб. Отвод воды осуществляется в дренажный колодец, водоем или локальную канализационную сеть.
Преимуществами такого вида является эстетичность, так как трубы укладываются в траншеи и засыпаются землей, безопасность и возможность осушения большой площади.
Среди недостатков можно выделить сложность монтажа и необходимость денежных затрат. Для участков с высоким УГВ подходят именно глубинные дренажные системы.
Закрытая дренажная система на участке
Особенности септика
Если владельцы дачного участка предполагают его круглогодичное использование, то в случае канализации предпочтение отдается септикам. Это оборудование внешне выглядит, как монолитная емкость разных объемов, изготовленная из прочных материалов. Как правило, материалом изготовления может быть:
- металл;
- кирпич;
- пластик;
- железобетон.
Материалы выбирают такие, которые способны выдержать большие нагрузки сточных вод. Септики отличаются способом прочищения стоков. В случае биологической очистки на стоки воздействуют микроорганизмы, питающиеся отходами, которые поступают со сточными водами. Во втором случае стоки через прослойку из щебня попадают в почву. В обоих случаях стоки движутся по септику в определенной последовательности.
Изначально по канализационным трубам вода поступает в первый отсек. После отстаивания крупные отходы оседают на дно. Как только достигается уровень трубы или насоса, вода переходит во второй отсек. В нем она разлагается и вновь очищается. Далее проходит доочистка, такая вода может использоваться для технических нужд (например, поливки).
Технология установки дренажа вокруг участка: как правильно делать систему
Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.
Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы
Простое устройство дренажа участка дачного типа
Технология создания поверхностного дренажа участка своими руками:
- По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
- Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
- Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
- Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.
Для дренажной системы часто используются трубы с фильтром из геотекстиля
Защита фундамента дома: последовательность работ устройства ливневой канализации
Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:
- В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
- Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
- Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.
Пример устройства ливневой канализации
Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.
Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.
Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.
Ливневая канализация открытого типа с желобами из бетона
Дополнительные советы по обустройству дренажа садового участка
Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».
Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.
Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).
Монтаж дренажа
Проложить дренажную систему можно своими руками. Следует соблюдать инструкцию. Чтобы организовать линейный поверхностный дренаж надо выкопать траншею, чтобы уложить желоба. Под ними прокладывают подушку из бетона или ЦПС.
Для глубинного типа дренажной системы, чтобы понижать высоту протекания вод под землей, требуется больше усилий:
1.сначала копают траншею, дно и стенки прокладывают геотекстилем.
2.на дно выстилают подушку из гравия.
3.трубы обматывают геотканью и кладут в траншею.
4.наверх засыпают гравий.
5.сверху еще одним слоем укладывают геоткань.
Трубопровод прокладывают, соблюдая угол наклона для самотека жидкости в колодец для сбора. В поворотных участках делают колодцы для осмотра. Частые ошибки при монтаже:
1.дрены удалены между собой слишком далеко.
2.трубы неглубоко прокладывают под землей.
3.колодцы близко расположены друг к другу.
4.не соблюдение угла наклона, либо его отсутствие.
5.плохая система фильтрации от мусора.
6.неправильно подобранный диаметр труб для системы.
Технические условия для обустройства дренажной системы
Инженерные коммуникации для водоотвода проектируют с учетом требований СНиП 2.06.15-85, 2.06.03-85. В нормативной документации регламентируется размещение дрен, влагоприемников, соединительных деталей, колодцев.
Расположение элементов по строительным стандартам:
коллекторы для сбора воды – в самых нижних местах;
колодцы-дренажи – через 20 м и на изгибах каналов;
уклон труб по минимуму – 20 мм на 1 метр в глинистых, 30 мм в песчаных почвах;
во избежание неэффективности, рассчитывают глубину залегания дренирующей трубы;
определяют уклон дрен нужной конфигурации;
вычисляют количество и места установки колодцев;
жидкость удаляется в сточную траншею, на орошение насосом, ассенизаторской машиной, в водоем или канализацию.
Детали поверхностного водоотвода монтируются на глубине до 1 м. Их укладывают вдоль дорожек, стоков, площадок. Стоит отметить, что ливневку и подземный дренаж комбинировать нельзя. При затяжных ливнях или активном таянии снега конструкция может деформироваться под многократным увеличением объема жидкости. После переполнения общего канала вода стремится обратно в дренаж, что провоцирует чрезмерное увлажнение с последующим подмывом глубоких почвенных слоев. Последствия – повышение усилия зимнего вспучивания, разрушение отмостки и фундамента.
При обустройстве подземного дренирования пристенного типа проводят расчеты:
Глубины укладки. Обледеневшая вода не должна разрывать стенки, поэтому желоба монтируют ниже уровня промерзания грунта. Координаты берут из СП 131.13330.2012, добавляя к показателю подушку из щебня высотой 400 мм.
Закладку фундаментной подошвы. Для мелкозаглубленных лент глубину рассчитывают, исходя из пункта №1. При других вариантах уровень должен быть на 300-500 мм ниже конструкции.
После выполнения расчетов характеристик дренажной конструкции и создания чертежа, определяются с расходом фитингов, труб, щебня и прочих расходных материалов.
Проектирование глубинной дренажной системы
Перед монтажными работами по устройству дренажной системы подземного типа следует рассчитать схему расположения коммуникаций. Проектирование состоит из следующих элементов: 1. определение места слива — колодец или природная среда — и его точное местоположение на участке; 2. количество и расположение промежуточных колодцев (если они предусмотрены); 3. разметка схемы трубопровода и точек установки смотровых колодцев.
Для слива рекомендуется выбирать самую нижнюю точку рельефа, чтобы обеспечить самопроизвольный сток дренажных вод. При наличии ландшафтного уклона проще соблюдать снижение трубопровода в направлении сточного резервуара.
После расчета проекта дренажной системы нужно подготовить расходные материалы в соответствии с проектными данными: √ дренажные трубы — специальная модификация с перфорированными боковыми сторонами для аккумулирования воды, метраж вычисляется по схеме; √ смотровые колодцы — емкости для соединения труб из пластика с входными отверстиями, приобретаются по расчетному количеству; √ емкость для сливного резервуара; √ соединительные детали для трубопровода; √ дренажные материалы — песок и гранитный щебень; √ геополотно — специальная фильтрующая ткань для защиты труб от попадания ила и мусора. Кроме того, потребуется шанцевый инструмент для рытья траншей и котлованов.
Каналы открытого и закрытого типа
Осушение почвы может осуществляться с использованием открытых траншей или специализированных труб, помещенных в землю. Первые из них отличаются простотой в устройстве, но смотрятся не очень эстетично. В связи с этим некоторые застройщики создают каналы закрытого типа, не нарушающие привлекательности ландшафта.
Открытый дренаж вокруг жилого дома с использованием лотков и решеток
Поверхностные линии
Хотя системы поверхностного сбора являются относительно простыми, они позволяют эффективно отводить влагу с территории участка в виде атмосферных осадков. По специальным лоткам и впадинам вода направляется в центральную сточную канаву или сливной колодец. Из достоинств можно выделить:
- высокую скорость возведения;
- небольшие затраты;
- достаточный уровень эффективности;
- легкость в очистке.
Дренажная траншея на краю загородного участка
Закрытые водоотводы
Системы с глубинными линиями идеально подходят как для отвода ливневых, так и грунтовых вод, залегающих в непосредственной близости. Чаще всего они устраиваются с использованием полимерных труб, которые погружаются в землю на определенное расстояние.
Закрытая система трубопроводов, предназначенная для точечного сбора влаги
На практике хорошо применимы два вида дренажа с закрытыми каналами:
- точечный (сбор воды происходит в одном месте);
- линейный (сбор влаги обеспечивается по всему трубопроводу посредством специальных отверстий).
Дренажный колодец для глубинной системы из трубы с большим диаметром
Технология установки дренажа вокруг участка: как правильно делать систему
Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.
Простое устройство дренажа участка дачного типа
Технология создания поверхностного дренажа участка своими руками:
По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.
Для дренажной системы часто используются трубы с фильтром из геотекстиля
Защита фундамента дома: последовательность работ устройства ливневой канализации
Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:
В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.
Пример устройства ливневой канализации
Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.
Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.
Ливневая канализация открытого типа с желобами из бетона
Дополнительные советы по обустройству дренажа садового участка
Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».
Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.
Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).
Особенности обустройства дренажа на участках с уклоном
Специалисты компании «Мос-дренаж» считают, что на участках с уклоном не более 8° дренаж обустраивается так же, как и на территориях с обычным рельефом. Если уклон больше 8°, обустройство выполняют с учетом особых требований.
Для наклонных участков характерно неоднородное строение грунта. Если в одной части территории грунтовые воды залегают глубоко, то в другой они могут подходить близко к поверхности. При этом выполняют геологические изыскания. Они дают информацию о строении почв и расположении водоносного слоя. Эти данные необходимы при проектировании дренажа.
Назначение дренажной системы на участке с уклоном — эффективное осушение территории. Для этого необходимо решить следующие задачи:
понижение уровня грунтовых вод на всей территории до требуемого значения (ниже глубины промерзания, заглубления фундаментного основания и корневых систем растений на участке); безопасный сбор и отвод поверхностной влаги во время дождей и таяния снегов
Важно, чтобы вода не стекала по всему участку, вымывая почву. Вместо этого ее направляют в ливневую канализацию, организуя сток по желобам и стокам;отвод воды от нижней точки участка. Чтобы влага не накапливалась в нижней части территории, ее собирают в коллекторный колодец, отводят в ближайший водоприемник
Чтобы влага не накапливалась в нижней части территории, ее собирают в коллекторный колодец, отводят в ближайший водоприемник
Другой вариант — обустройство искусственного водоема для сбора влаги либо сбор воды для ее использования при поливе.
Чтобы влага не накапливалась в нижней части территории, ее собирают в коллекторный колодец, отводят в ближайший водоприемник. Другой вариант — обустройство искусственного водоема для сбора влаги либо сбор воды для ее использования при поливе.
Для решения перечисленных задач выполняются комплексные работы: с использованием заглубленного открытого или закрытого дренажа, ливневой канализации, локальных сооружений для сбора воды. Конкретные решения подбирают индивидуально: по характеристикам участка, уровню увлажненности почв, требованиям к дренированию территории, предполагаемой цене работ по обустройству дренажной системы.
Отвод воды от фундамента дома
Надежные способы отвода воды от фундамента дома.
Фундамент – это основа, опора здания, именно от его качества, прочности и целостности, зависит срок эксплуатации дома. Целостность фундамента нарушается, прежде всего, под воздействием воды, соприкасающейся с ним во время дождей, стекания талого снега, подъёме уровня грунтовых вод (или постоянного нахождения грунтовых вод на высоком уровне) и др.
В результате стенки фундамента мокнут, сыреют, обрастают плесневым грибком, а влага постепенно собирается вокруг и подбирается к верхним этажам.
Все вышеперечисленные проблемы демонстрируют важность своевременной операции водоотвода от фундамента здания. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции
Материалы для дренажа.
Если соблюдать все проектировочные нормы и применять только качественные материалы, то действенный дренаж фундамента можно произвести даже своими руками.
Дренаж дома.
Давление воды на фундамент с дренажом и без.
Крайне важно еще на этапе проектирования системы дренажа вычислить степень нагрузки, которой будут подвержены лотки и дрены. Если нагрузка высока, то и материалы нужно выбрать очень крепкие, пластик в таком случае не подойдёт, зато отлично справится прочный бетон
Колодцы, желоба и каналы, выполненные из бетона, способны выдержать нагрузку до 90 тонн.
Желобам, играющим роль отвода воды, можно продлить срок службы, если использовать защитные решётки из чугуна. Если их тщательно прикрепить, они закроют все внешние элементы того, вокруг территории частного дома можно также расположить дождеприёмники, которые будут точечно собирать воду. Для того чтобы выбрать материал их исполнения, нужно знать степень эксплуатационной нагрузки.
Пристенный дренаж – это устройство, обеспечивающее водоотвод и состоящее из фитингов и специальных дренажных пластиковых труб с перфорацией.
Трубы укладываются в заблаговременно подготовленные вокруг периметра дома канавки, наполненные дренирующим слоем.
Для дренажной системы могут быть использованы трубы как с гофрированной, так и с гладкой поверхностью. Гладкость даёт хорошую пропускную способность, что интенсифицирует отвод, а гофра в трубе повышает её жёсткость, и, следовательно, прочность.
Дренаж фундамента: разновидности и особенности.
- открытый — создание канав;
- закрытый – прокладывание дренажных труб;
- равийный (засыпной метод).
Своими руками наиболее легко выполнить открытый дренаж, в этом случае последовательность действий такова:
Открытый и закрытый водоприемники.
Схема открытого и закрытого водопроемника.
- выкапывание по всему периметру канав шириной в полметра и метровой глубиной;
- подготовка канав: скашивание стенок под угол в 30 градусов.
В канавках будет скапливаться вода, которая впоследствии будет выведена в основную дренажную канаву. Естественно, если участок расположен под наклоном, открытой дренажной системе будет легче сделать отвод воды от дома, так что эффективность её будет гораздо выше.
Закрытый дренаж имеет вид глубокой (полтора метра) траншеи, шириной около 30 см.
Можно выделить следующие правила укладки такого дренажа своими руками:
Как определить, надо ли провести, когда и как делается?
Далее рассказано, зачем нужна дренажная система на земельном участке, в каких случаях устанавливают такую систему при помощи насосов, что представляет собой процесс установки. Монтаж дренажа – не самая легкая задача. Она включает в себя проработку всех нюансов загородного участка: рельеф, имеющиеся и планируемые строения, состав грунта и другие не менее важные факторы. Установка дренажа необходима, если:
- Участок ровный, т.е. не имеет уклона для самопроизвольного движения воды.
- Грунтовые воды протекают недостаточно глубоко к поверхности земли.
- Участок расположен вблизи реки, болот, на склоне.
Также дренажная система устанавливается на участках, где почву подстилают глинистые грунты или грунты, которые плохо пропускают через себя воду или вовсе не дают ей проходить.
В таком случае дренаж устанавливается при помощи насосов. Конструкцию прокладывают равномерно с небольшим уклоном в сторону колодца. Так вся вода будет собираться в одном месте. Для качественной реализации проекта необходимы замеры и расчеты, такие как: глубина залегания труб варьируется от 0,5 м на глинистых почвах, до 1 м на песке, уклон 2-3 м.
- совокупность каналов и перфорированных труб на глубине 1,8-2 м;
- смотровые колодцы, которые имеют необходимость в регулярной прочистке струей воды под высоким давлением;
- установка приемных ящиков, которые также подлежат регулярной очистке от мелкого мусора.
Примерные цены дренажа участка под ключ
При условии, что своими силами выполнить такую работу нет возможности, можно поручить ее профессионалам. Но при этом необходимо быть готовым к приличным тратам. Ведь монтаж дренажа простым назвать нельзя, а сложные работы всегда высоки по стоимости. Попробуем примерно представить себе, в какую сумму может обойтись дренаж участка (цена работ плюс стоимость материала) на участке в 6 соток.
| Вид дренажа | Протяженность магистрали, п/м | Смотровые колодцы | Фильтрационные колодцы | Стоимость работ с материалом, руб. |
|---|---|---|---|---|
| Принудительный дренаж участка | 50 | 2 | 1 | 75500 |
| Принудительный дренаж фундамента 9х8 м | 41 | 2 | 1 | 68600 |
Производство работ по монтажу дренажа фундамента
Судя по таблице, стоимость подобных работ очень высока. При том, что цена приведена для работы с закладыванием дренажной трубы на глубину до метра, а значит она может и возрасти.
Если же необходимо рассчитать дренаж участка (цена за метр плюс материал) другого размера, то стоит взглянуть на следующие данные.
| Выполняемые работы | Стоимость поверхностного монтажа, руб. | Стоимость глубинного монтажа, руб. |
|---|---|---|
| Дренаж грунта на участке | От 1400 | От 2500 |
| Установка коллекторного колодца с электронасосом | От 35000 | От 35000 |
Ну а если время позволяет и домашний мастер уверен в своих силах, то имеет смысл составить пошаговую инструкцию устройства дренажа собственноручно.
