Правила монтажа колодцев для дренажной системы

Какие бывают дренажные колодцы?

Дренажные колодцы могут различаться между собой размерами, назначением и материалами изготовления. По сути, все колодцы представляют собой емкость, полностью погруженную в землю и состоящую из люка, шахты и днища. Вода в колодец поступает по трубам.

Различают несколько видов дренажных колодцев, каждый из которых должен размещаться в строго определенном месте системы, иметь стандартные размеры и выполнять определенные функции.

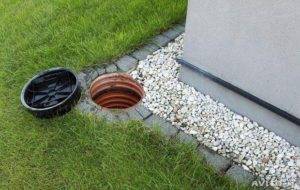

Первый вид – ревизионный колодец, который также называют смотровым или инспекционным. Как понятно из названия, он используется для плановых осмотров системы и периодической ее очистки. Вода в таком колодце не накапливается. Размещается он в местах, где возможность засорения труб наибольшая, то есть в местах скрещивания дрен или изгибов труб. Очистка системы проводится путем промывания струей воды под давлением.

Поскольку смотровой колодец предназначен только для контроля и прочистки, его размеры выбираются в пределах 340-460 мм, хотя есть колодцы, в которые без проблем может спуститься человек (диаметром 800-1500 мм). Размещается смотровой колодец в начале дренажной трассы на возвышениях участка.

Второй вид – фильтрующий или поглотительный колодец. Он используется при осушении не слишком влажных грунтов, где объем отводимой влаги не превышает 1м3/сутки, и нет возможности слива этой влаги в места водосбора (водоемы, канализационную систему и др.). Сечение колодца обычно выбирается не более 1,5 м и может быть не только круглым, но и прямоугольным. В последнем случае его глубина не должна быть менее 2 м, а максимальная площадь 3х2 м. Дно колодца должен покрывать фильтрующий слой толщиной 0,2-0,3 м, выполненный из щебня, гравия, осколков кирпича или аналогичных материалов. Наружные стены колодца обсыпаются грунтом, как и его верхняя часть, на которую предварительно настилается слой геотекстиля.

Третий вид – накопительный или водоприемный колодец. Он используется в случаях, когда по ряду причин нельзя отвести влагу к месту водосброса и нет возможности обустроить фильтрующий колодец. Располагают накопительный колодец в самой низкой точке участка, куда стекают все воды. По своему виду он напоминает большую трубу, обмотанную геотекстилем и засыпанную грунтом. Такой колодец должен оснащаться насосом и шлангом для выкачки из него скопившейся воды. Для этого, как правило, используются электрические насосы, так что придется позаботиться еще и о прокладывании прорезиненных кабелей. Воду из колодца можно использовать для полива грядок или же просто слить ее в ближайший водоем.

Чистка колодца

Выбирая модель насоса для своего колодца, необходимо внимательно ознакомиться с инструкцией к прибору, поскольку некоторые разновидности этого оборудования используются только для перекачивания чистой воды. На рынке, наряду с ними можно обнаружить и модели, которые могут, кроме чистой, перекачивать и воду с различными загрязнениями.

Если колодец на вашем участке давно не чистился, то подбирая насос для него, следует покупать оборудование, которое в состояние перекачивать воду с крупными загрязнениями. Оптимальный выбор — дренажно-фекальный насос. В своем оснащении такие установки имеют режущее или дробящее колесо, которое при работе оборудования производит измельчение крупных частиц.

Чтобы задача по чистке колодца была более простой, следует устанавливать насос, оснащенный поплавком. Своим видом он представляет выключатель особого вида, который плавает на поверхности воды. Когда он достигает дна, то работа насоса останавливается. Если владелец планирует установить насос без поплавка, то необходимо постоянно контролировать уровень воды. Иначе возможен перегрев и выход оборудования из строя.

Когда проводится работа по чистке колодца дренажным насосом, то владельцу нет необходимости погружать оборудование. Насос выполняет работу в автоматическом режиме. Самое главное — правильно настроить его.

Необходимо сначала погрузить оборудование на необходимую глубину, но не менее 1 метра до дна.

После этого следует включить насос — при работе он начинает перекачивать воду в сети.

Далее чистая вода попадает в колодец и под силой напора происходит разрушение на дне илистых отложений.

В некоторых случаях при выполнении чистки колодца насос устанавливают на дне для поддержания чистоты сооружения. В таких случаях необходимо с периодичностью один раз в полгода извлекать из насосов фильтры и производить их очистку.

Хорошей практикой является использование мощных насосов для капитальной чистки колодца с периодичностью один раз в 2 года. Процедура чистки требует не менее 7 дней. После завершения насосы хранят в сухом помещении до следующей процедуры.

Многие владельцы загородных домов используют колодцы, в которые отводится излишняя влага с участка. Периодически необходимо чистить колодцы от загрязнений, а также удалять излишки воды из сооружения. Для этого используются специальные дренажные насосные установки. Они могут помочь не только с решением таких задач, но и для удаления влаги из подвальных и цокольных помещений. На рынке предлагаются различные модели такого оборудования. Поэтому необходимо только правильно подобрать и грамотно установить аппарат. В этом случае вы сможете пользоваться всеми преимуществами этого оборудования и легко решать стоящие перед вами задачи.

Чем полезен колодец ливневой канализации

В ливневых колодцах собирается вода с участка. Она поступает по дренажным трубам, лоткам или непосредственно в сооружение точечного типа. Собранную жидкость можно использовать для полива и других хозяйственных нужд.

Но главное – система позволяет осушить участок. На нем не стоит вода после проливных дождей и весенней оттепели. Продлевается срок эксплуатации строений, так как вода не уходит под фундамент, а стекает в резервуар.

Иногда ливневые колодцы объединяют с септиком. Специалисты не советуют такой вариант. При обилии осадков и талой воды существует риск, что очистное сооружение переполнится и перестанет работать. Лучше сделать отдельные канализационные сооружения. Чистая вода не загрязняется бытовыми стоками, и обе системы функционируют надежнее.

Как правильно подобрать насос для откачки дренажных вод

Погружной насос необходим для обслуживания любого типа дренажных колодцев. В зависимости от конструктивных особенностей колодца могут использоваться и стационарные, и переносные агрегаты.

Оптимальным вариантом для продолжительной работы является погружной поплавковый дренажный электронасос с небольшой производительностью, но большим запасом мощности. Если откачка дренажных вод носит периодический характер, целесообразно использовать мощный, высокопроизводительный агрегат.

Для эффективного удаления отложений из всех типов колодцев используются следующие модификации насосов:

  • грязевые;
  • погружные;
  • фекальные;
  • центробежные;
  • песчаные;
  • гидравлические.

Независимо от названия, насос должен обеспечивать не только откачку воды, но и удаление ила, песка и небольших твердых предметов.

Работы по очистке дренажных колодцев производятся в следующей последовательности:

  1. С помощью грязевого насоса из резервуара откачивается вся вода.
  2. Водяной насос мощной струей под высоким давлением подает в емкость чистую или отфильтрованную воду.
  3. Мощный грязевой насос, работающий одновременно с водяным, откачивает из резервуара воду, насыщенную отложениями.

Даже при ручном способе очистки, необходимо предварительно откачать воду из колодца.

Монтаж

Технология строительства дренажного колодца зависит от его разновидности и материала изготовления. Смотровые и накопительные устройства из пластика сооружаются из гофрированных труб или герметичных резервуаров нужных габаритов.

Восемь шагов на пути к правильному дренажному колодцу:

  1. Выкопать яму чуть объемнее резервуара.
  2. Обрезать трубу до требуемых параметров.
  3. Закрепить с помощью битума на отрезке трубы дно из пластика.
  4. Засыпать в яму песок или соорудить бетонную подкладку.
  5. Опустить на дно подготовленную емкость.
  6. Вырезать отводы для дрен в установленном резервуаре.
  7. Подключить трубопровод к колодцу и наглухо задраить щели.
  8. Засыпать пустоты между резервуаром и грунтом щебнем или песком.

Смотровой колодец монтируется по тем же принципам, но без установки насосного приспособления.

Фильтрационная пластиковая установка не имеет дна. Монтируется так же, как другие колодцы, но без бетонирования основания емкости. На его месте обустраивают фильтрующий слой из гравия толщиной 20-30 см, который покрывают геотекстилем. Дренажная сеть подключается в верхней части колодца. Емкость со всех сторон плотно засыпается щебнем.

Из бетонных или полимерпесчаных колец можно соорудить колодец любого вида. Конструкция монтируется следующим образом:

  • роют нужных размеров котлован;
  • дно покрывают слоем песка и гравия (в поглотительном устройстве фильтрационная подушка должна быть толще полуметра);
  • на днище монтируют первое кольцо;
  • следом укладывают остальные кольца, скрепляя их битумом;
  • в верхнее кольцо через отверстия вставляются дрены, щели заделываются;
  • колодец герметично закрывается крышкой из пластика или металла;
  • пустоты между кольцами и стенами ямы утрамбовываются щебенкой и песком.

Качественное функционирование дренажной системы во многом зависит от регулярной прочистки колодцев. Особенно в дождливые осенние месяцы и весной – в период таяния снега.

Можно построить дренажный колодец своими руками. Для этого выкапывают яму большого диаметра и обкладывают ее кирпичом. Обустраивать дренажный колодец – дело хлопотное и затратное. При этом срок эксплуатации такого водоприемника недолог.

Этот вариант используется тогда, когда остаются неиспользованные кирпичи после ремонта или строительства дома. Так можно сэкономить на материале и соорудить дренажный колодец своими руками.

Виды канализационных колодцев

Разновидности смотровых колодцев выделяют, исходя из двух факторов:

  • основной функции и места монтажа;
  • материала изготовления.

Согласно первому фактору существуют линейные, узловые, поворотные и перепадные виды. Они одинаково применяемы и к бытовым, и к промышленным коммуникативным системам. Это значит, что любой из названных видов при необходимости (например, в связи с большой протяженностью канализационного трубопровода) можно установить у себя на загородном участке.

Галерея изображений
Фото из
Установка линейных смотровых колодцев в системах канализации выполняется на прямых участках трубопровода через регламентированное СНиП 2.04.03-85 расстояние

Расстояние между соседними смотровыми колодцами зависит от сложности рельефа и от диаметра трубопровода

В местах смены направления трубопровода устанавливаются поворотные смотровые колодцы, отличающиеся от линейного типа формой донного лотка

Форма лотка, расположенного внутри поворотного колодца, имеет плавные очертания, угол поворота не превышает 90°

В точках слияния двух или трех канализационных веток устанавливается узловой пункт, из которого выходит одна канализационная труба

Устройство контрольной разновидности смотрового колодца производится в местах подключения дворовой или квартальной системы к централизованной сети

На начальных участках системы, в местах вероятного замедления течения стоков, сооружают промывные колодцы, предназначенные для борьбы с образованием осадка

На участках резкого изменения рельефа, расположения подземных объектов, которые требуется обойти, и там, где необходимо снижение скорости движения сточных масс, ставят перепадный вид

Пластиковый смотровой колодец линейный

Смотровой колодец сетевой сплавной канализации

Поворотный канализационный пункт из бетонного кольца

Специфика устройства поворотного пункта канализации

Узловая категория смотрового колодца

Контрольный тип колодца канализации

Промывной смотровой вариант

Смотровой перепадный колодец

Линейные устанавливают на прямом трубопроводе. Они снабжены одной парой патрубков или отверстий для выхода, которые расположены напротив друг друга. Такие колодцы необходимы, даже если нет предпосылок к возникновению аварийной ситуации, однако участок признан достаточно длинным (по СНиП – от 35 м до 300 м).

Поворотные типы, как видно из названия, монтируют на поворачивающих в сторону трубопроводах. Действует общее правило: угол поворота не должен превышать 90 º, то есть не должен быть острым. Патрубки (отверстия) находятся не на одной линии, а в местах, зависящих от угла поворота, однако на одном уровне по высоте.

На схеме показаны три вида смотровых колодцев, отличающиеся своей конструкцией. Врезка труб осуществляется в патрубки, расположенные с разных сторон, в зависимости от выполняемой функции (линейный, поворотный и узловой типы) (+)

Узловые модели монтируют на местах пересечений двух и более трубопроводов, а также там, где центральная линия имеет ответвления. Колодцы отличаются конструкционно наличием дополнительных патрубков (отверстий). Как правило, все входы/выходы находятся на одном уровне.

Смотровое дренажное сооружение сборного типа из бетонных колец. Важным условием эксплуатации является тщательная герметизация стыков и швов для исключения проникновения паводковых вод

Перепадные служат для повышения либо понижения потока, поэтому патрубки располагаются на разных уровнях: подводящий обычно выше, ближе к горловине, отводящий – внизу. К устройству перепадных колодцев прибегают также при необходимости снизить скорость транспортировки стоков.

Несмотря на функциональные и конструкционные различия, все типы колодцев очень похожи. Их изготавливают из различных материалов. Изначально лучшими считались камень и кирпич, сейчас каменных сооружений практически не осталось. На замену им пришли практичные и более легкие в монтаже бетонные аналоги.

Полимерные сборные конструкции собираются по тому же принципу, что и бетонные: рассчитывается количество колец, подбирается по диаметру основание и горловина

На заводах ЖБИ выпускают стандартные детали, из которых при монтаже складывают отдельные камеры: просто устанавливают отдельные элементы друг на друга, затем герметизируют швы.

Современный аналог бетонных колодцев – полимерные модели, которые представляют собой гофрированные емкости и отличаются особой прочностью и герметичностью.

Виды дренажа

Хотя часто используется термин «дренажный колодец для канализации» на самом деле существует несколько разновидностей таких конструкций. Они отличаются друг от друга, в первую очередь, предназначением. Кроме того, резервуары могут быть сделаны из разных материалов и иметь разные размеры. А вот устройство дренажного колодца в общих чертах во всех случаях будет одинаковым. Все виды таких конструкций — это специально обустроенная шахта или емкость, и в большинстве случаев ее дно изолируют. В эту емкость подводят трубы дренажной канализации. Верх колодца закрывают люком.

Прежде всего, следует выделить смотровые колодцы для дренажа. Они необходимы для того, чтобы регулярно проводить плановые осмотры канализации, для контроля состояния трубопровода, проведения ремонта (в случае такой необходимости) и прочистки труб. Ревизионный колодец (это его второе название) устраивают там, где есть риск заиливания системы. Размер конструкции должен соответствовать параметрам канализационной системы в целом. Если трубопровод небольшой, то диаметр смотрового колодца должен составлять 340−460 мм.

Для крупной канализационной системы ревизионный колодец должен быть побольше. Он может иметь в диаметре до полутора метров. Зачастую его оборудуют ступенями, по которым можно спускаться внутрь — для проведения ремонтных работ. Прочистка таких резервуаров осуществляется только путем промывания труб при сильном напоре воды (струю пускают под высоким давлением).

Еще одна разновидность — это накопительный колодец, который также называют коллекторным или водоприемным. Как и следует из его названия, он нужен для того, чтобы собирать воду и затем откачивать весь ее объем в сточную канаву. Накопительный колодец представляет собой емкость большого диаметра и объема. К ней подводится каждая труба дренажной системы. Такой резервуар нужно обустроить там, где не получится устроить фильтрующий колодец или другим способом обеспечить отвод собранных канализацией вод. Обычно накопительные колодцы стараются разместить за пределами участка.

Приемный бак в таких случаях оснащают электрическим насосом, с помощью которого откачивают накопившуюся воду, чтобы потом поливать ею сад или сбросить в водоем.

Еще один вид — фильтрующие колодцы. Их целесообразно устраивать там, где грунт не слишком влажный. Обычно такие участки располагаются довольно далеко от природных водоемов. Фильтрующий тип подходит для тех случаев, когда в сутки объем воды, которую нужно откачать, не превышает 1 кубометра.

Начало работ, подготовка котлована

Для правильного расчета ширины котлована необходимо к диаметру септика прибавит 30 сантиметров для последующей обсыпки этого промежутка щебнем, гравием и спекшимся шлаком крупной фракции (1,5-3 см) по всему периметру наружных стен. Эта обсыпка будет работать дренажом при выводе сточных вод в грунт и является главной рабочей зоной дренажного колодца.

Дальше днище котлована засыпают песком на 10-15 см и заливают водой, чтобы песок утрамбовался. Расстояние до залегания грунтовых вод от дна котлована должно быть больше одного метра, если остается больше двух метров, то фильтрующую нагрузку дренажного колодца можно увеличить на 20%.

Монтаж дренажа вокруг частного дома под ключ

Как выбрать подрядчика

Выбирая подрядчика, необходимо учесть следующие моменты.

  • Известное название. Организация или бригада должна иметь определенную известность в данном населенном пункте/области.
  • Позитивные отзывы. Необходимо найти как можно больше отзывов и информации о данном подрядчике.
  • Официальная регистрация в налоговых и прочих органах. Серьезные подрядчики имеют статус ИП или юридического лица. Вся информация о них прозрачна.
  • Портфолио. Заказчик имеет право потребовать показать примеры работ.
  • Договор. Договор заключать обязательно. Перед подписанием, документ внимательно читают. Все непонятные моменты нужно прояснять сразу. Если условия не устраивают, заказчик должен потребовать их изменения, либо отказаться от услуг данной организации.
  • Приемка. Приемку делают после осмотра.

Сколько стоит качественный дренаж под ключ

Стоимость дренажа под ключ зависит от множества факторов. До составления проекта, точную стоимость никто не скажет. Приблизительная цена поверхностной линейной системы от 900 руб./погонный метр. Глубинного – от 1500 руб./погонный метр. Глубинный дренаж кольцевой формы стоит от 3000 руб./погонный метр. Ливневки – от 1200 руб/погонный метр.

Особенности погружных насосов

У погружных моделей, как и любого другого насосного оборудования, имеются свои преимущества. Самые значимые будут перечислены ниже.

Достоинства

  • Незначительные габариты.
  • Легкий вес.
  • Они могут использоваться в течение длительного времени, при этом не требуют особого технического обслуживания.
  • Эти установки являются универсальным насосным оборудованием, поскольку могут использоваться для перекачивания не только чистой, но и воды с высокой степенью загрязнения.
  • Для этого оборудования характерна высокая производительность.
  • В своем оснащении они имеют поплавковую защиту от осушения.
  • Их можно использовать в автоматическом режиме в системах дренажа и канализации.

Недостатки

Использование погружных насосных моделей в колодцах не позволяет добиться сильного напора воды. Такое оборудование может поднять воду до уровня 20 метров.

При использовании такого оборудования перекачиваемая вода никак не фильтруется, что может привести к засорению различных систем, в которые подается вода. Поэтому в системах водоснабжения такие насосы используют.

https://youtube.com/watch?v=Uu0lDciGQ-M

Геометрическое проектирование

Монтаж дренажной системы также выполняется согласно определенным правилам. Конструкция системы контролируется не только СНиП, но и ГОСТ 1839-80. Что указывается в нормативах:

  1. Минимальный уровень заложения горизонтального дрена зависит от уровня грунтовых вод, но по определению глубина находится в пределах 70–150 сантиметров;
  2. Ширина траншеи должна быть в пределах 25–50 см;
  3. Прокладку дрена нужно производить по уклону. Учтите, что траншея тоже имеет определенный наклон – 2 сантиметра на каждый метр;

  4. Для учета перепада сточных вод и контроля работы дренажной системы, нужно устанавливать септики. Это колодцы, которые монтируются в самой низкой точке осушительной системы. Они могут быть закрытые и открытые, и изготавливаться из полипропилена, бетонных колец, металла и т. д.;
  5. После на дно траншеи устанавливается утеплитель (пленка, текстиль, геотекстиль, хворост), и монтируются трубы;

  6. Канава присыпается сверху, грунт утрамбовывается и дренажная система готова к эксплуатации.

Во время установки дренажа нужно учитывать также расположение других коммуникаций. При допустимой высоте труб в 50 мм, нужно чтобы расстояние между подземным проводом электрической сети (если имеется) или канализацией составляло около 150 мм.

Мастеру на заметку

Если у Вас нет возможности приобрести колодец, смастерите его своими руками из подручных средств. Не забывайте, от качества колодца зависит полноценная работа всей системы. Соорудить приспособление можно:

  • из покрышек (автомобильных);
  • из камней;
  • из больших пластиковых ёмкостей.

Кстати, для септика (его обустройства) покрышки используются часто. Особенно в том случае, когда колодец сооружается для бани, существование которой без приспособления для отвода воды попросту немыслимо.

Я бы не рекомендовал применять подручные средства для сооружения конструкции, но всё же такой вариант имеет место быть, и кстати, в наших краях, практикуется «на ура». Как говорится: дёшево и сердито…

Водопоглотительные колодцы

Это разновидность накопительного сооружения, но у него есть особенность, заключающаяся в отдаче воды непосредственно в грунт. Иными словами, этот колодец не требует сторонней откачки жидкости в септик или оросительную систему. Его делают более глубоким (порядка 3 м), но диаметр остается стандартным – 1,5 м. При этом функции очищения у водопоглотительных колодцев улучшаются за счет собственного дренажа. Для обеспечения этой задачи применяется донная подушка, сформированная слоями песка, гравия и обломков кирпича. Эти пласты покрываются слоем геотекстиля, после чего может устанавливаться дополнительное фильтрующее оборудование. В случаях интенсивного скопления воды может производиться и откачка дренажных колодцев водопоглотительного типа. Для этого подводятся вспомогательные каналы, связывающие емкость с тем же септиком или другими водосборниками.

Фильтрующий колодец под канализацию

Загородная автономная канализация требует особенного подхода к водоотведению. Колодец в такой системе делают бетонным, кирпичным, с применением автомобильных покрышек, но надежнее всего будет использовать пластиковый контейнер.

Принцип действия такого колодца сходен с остальными фильтрующими сооружениями, только стоки перед сбросом сюда проходят предварительную очистку. Далее они еще более очищаются через установленный фильтрационный слой и впитываются в грунт.

Монтаж производится следующим образом:

  • выбирают место и в нужной точке делают котлован, глубина которого должна быть ниже промерзания земли. Данный показатель зависит от климатических особенностей местности и колеблется от двух до 3,5 метров;
  • дренажный слой делается из гравия, щебня с размером фракции не более трех сантиметров. Если у вас разнокалиберный камень, то крупные частицы лучше уложить по центру, а мелкими обсыпать по кругу. Не рекомендуют использовать известняковый щебень, из-за которого может образоваться солончак;
  • форма колодца может быть произвольной, все зависит от удобства последующей эксплуатации.

Материал для изготовления

Колодцы, чаще всего, изготавливаются из бетона и пластика. Давайте их рассмотрим более детально.

Бетонные устройства славятся следующими достоинствами:

  • долгим сроком эксплуатации;
  • износостойкостью;
  • противостоянием разрушительному воздействию негативных факторов;
  • прочностью;
  • надёжностью;
  • стабильной работой.

Есть и недостаток – трудный и дорогостоящий монтаж.

Пластиковые устройства известны такими преимуществами:

  • долговечностью (более 50 лет);
  • стойкостью к износу;
  • прочностью;
  • малым весом;
  • простотой и быстротой монтажа;
  • неприхотливостью в процессе эксплуатации;
  • надёжной работой;
  • приемлемой ценой;
  • стойкостью к пагубному влиянию климатических факторов;
  • противостоянием губительному воздействию биологических факторов;
  • устойчивостью к разрушительному влиянию механических факторов.

Отрицательных моментов у пластиковых колодцев не обнаружено.

Специалисты рекомендуют присмотреться к пластиковым устройствам, которые уверенно, подобно танку, вытесняют бетонные приспособления.
